Как проверить напряжение 220 В мультиметром

Что такое напряжение

Напряжение — это разность электрических потенциалов между двумя точками цепи. Измеряется в вольтах (В). Одна батарейка типа AA обычно даёт примерно 1,5 В. Понятие важное и простое: измерить можно только разность потенциалов между двумя точками, а не «потенциал одной точки» в отрыве от второй.

Виды напряжения

Существуют два основных типа напряжения: переменное (AC) и постоянное (DC). Переменный ток меняет направление и обычно описывается синусообразной формой волны. Постоянный ток течёт в одном направлении и имеет более стабильное значение по времени. В бытовых розетках обычно переменное напряжение — в большинстве стран это 220–240 В.

Что такое мультиметр

Мультиметр измеряет несколько электрических величин: напряжение, ток, сопротивление и иногда частоту, температуру и другие параметры. Есть цифровые и аналоговые приборы; цифровые удобнее для чтения и обычно безопаснее.

Общий состав: корпус, дисплей, переключатель режимов и два щупа — красный и чёрный. Щупы вставляются в гнёзда на корпусе мультиметра. Один гнездо отмечено COM — общий, в него вставляется чёрный щуп. Второе — для измерения напряжения и сопротивления. Третье — для измерения больших токов.

Перед началом: проверка оборудования и безопасность

• Используйте мультиметр с исправными щупами и изоляцией без трещин.
• Убедитесь, что у прибора подходящая категория безопасности (CAT II, CAT III, CAT IV) для вашей задачи. Для домашней розетки обычно достаточно CAT II или CAT III; для измерений в распределительном щите нужна более высокая категория.
• Наденьте защитные перчатки и очки при работе с сетью. Работайте в сухой одежде и на негорючей поверхности.
• Если вы не уверены в своих навыках — обратитесь к профессионалу.

Важно: никогда не прикасайтесь к металлической частью щупа в то время, когда он подключён к сети.

Подготовка мультиметра к измерению 220 В

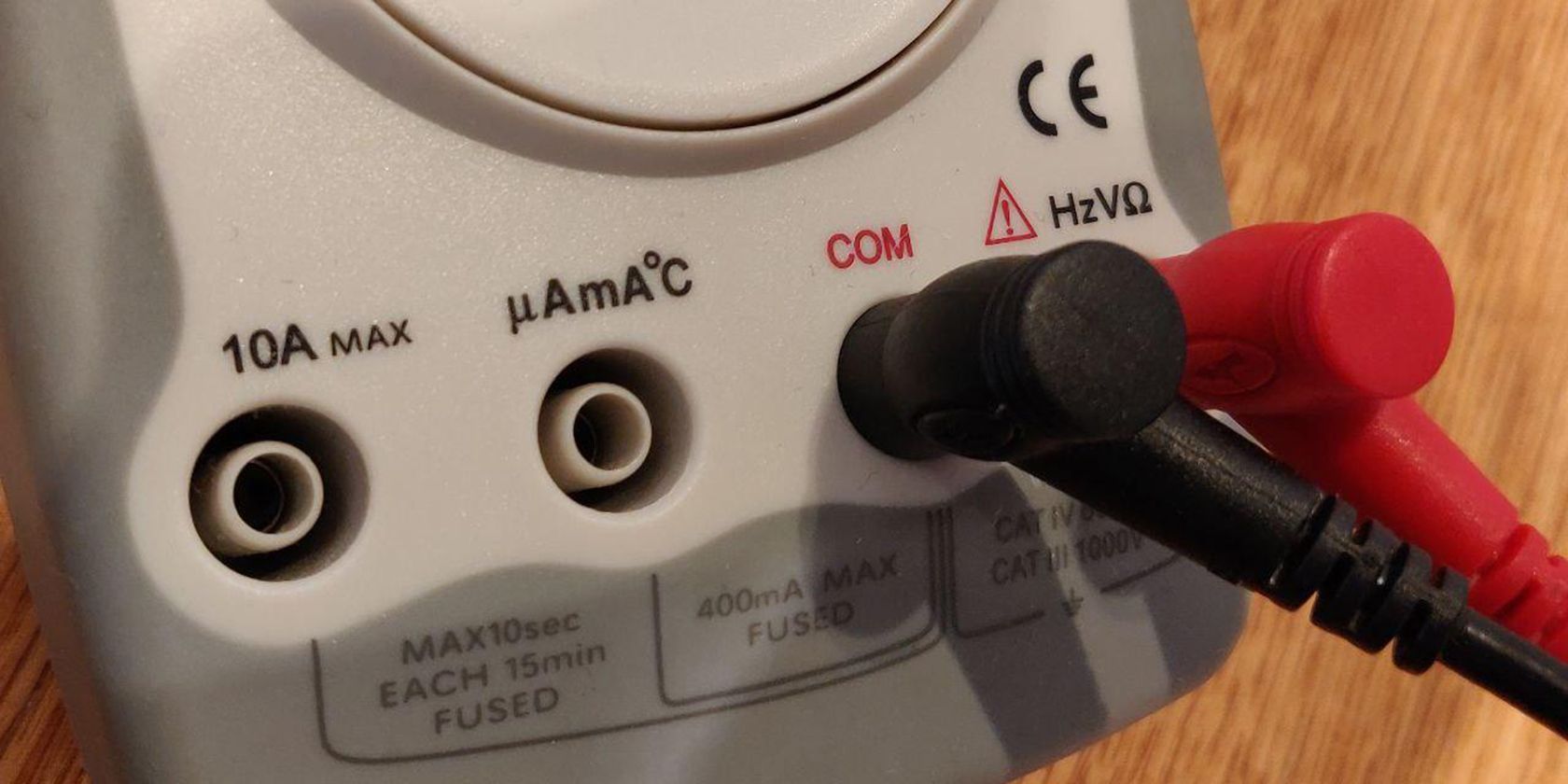

1. Установка щупов

1. Вставьте чёрный щуп в гнездо COM.
2. Вставьте красный щуп в гнездо, предназначенное для измерения напряжения/сопротивления (часто помечено VΩ или V).

Цвета служат для удобства: чёрный — общий/минус, красный — измерительный/плюс.

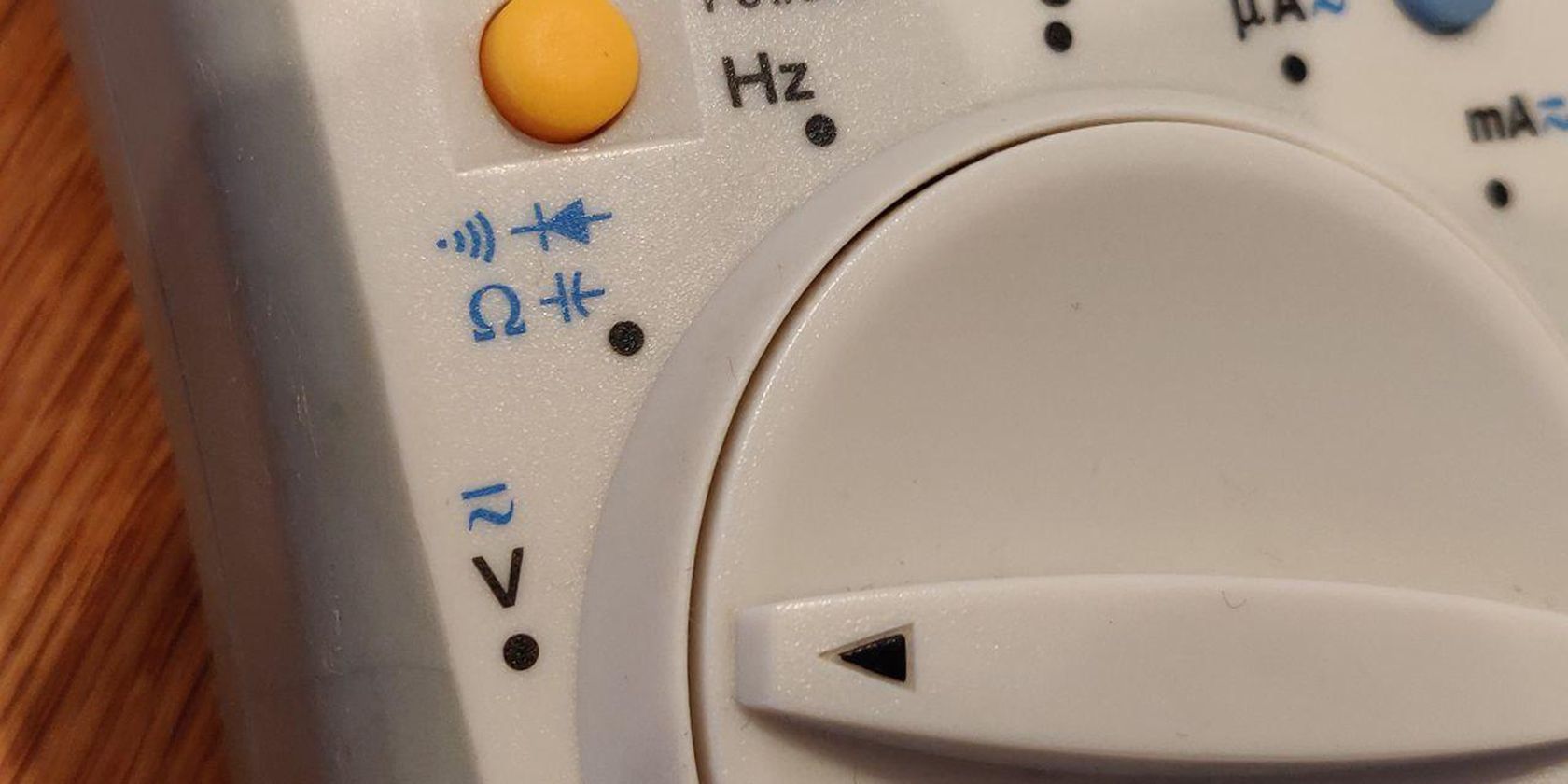

2. Включение и выбор режима

1. Включите мультиметр.
2. Поверните переключатель в режим измерения напряжения V с символом «~» (это AC). Если есть выбор диапазона, установите ближайший ожидаемому: для бытовой сети выбирайте 200 В или 600 В в зависимости от делений. Если не уверены — начните с самого высокого диапазона.

Примечание: многие современные мультиметры имеют автоиндикацию диапазона. Если ваша модель — с ручным выбором диапазона, избегайте установки низкого диапазона для сети 220 В, это может привести к перегрузке или повреждению прибора.

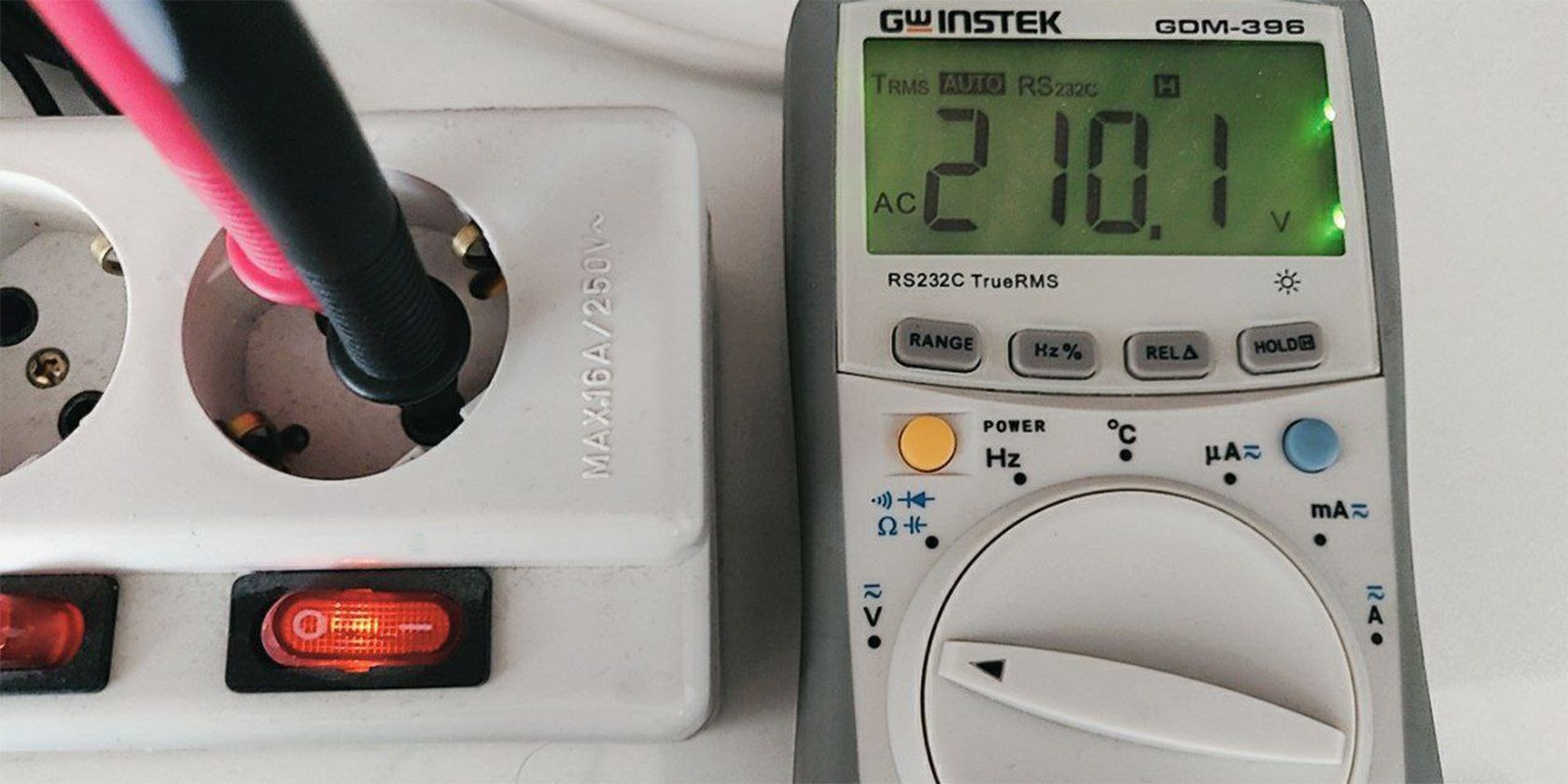

3. Подключение к розетке

1. Подойдите к розетке уверенно и спокойно.
2. Сначала вставьте чёрный щуп в один контакт розетки. Затем, удерживая за изоляцию, вставьте красный щуп в другой контакт.
3. Снимите показание на дисплее и запишите результат.

Важно: порядок подключения важен как правило безопасности — сначала COM (чёрный), затем красный. Это уменьшает риск короткого замыкания через щупы.

4. Отключение

1. Снимите сначала красный щуп, затем чёрный.
2. Выключите мультиметр.
3. Отсоедините щупы от мультиметра и уберите прибор в сухое место.

Как интерпретировать результат

• Стандартное значение для бытовой сети в большинстве стран Европы — около 230 В (иногда указывается как 220–240 В). Допуск ±10 % считается нормой для многих сетей. То есть значения примерно от 198 В до 253 В считаются рабочими.
• Если вы видите значительно меньшее напряжение (например, <200 В) — проверьте другие розетки и нагрузку в сети. Низкое напряжение может указывать на плохой контакт, перегрузку или дефект в проводке.
• Очень высокое значение (>260 В) — опасно для подключённых приборов, вызовите электрика.
• Если показание плавает или метр даёт нестабильное число — проверьте контакты щупов и режим измерения, а также исправность прибора.

Частые ошибки и как их избежать

• Неправильно вставленные щупы: если красный щуп вставлен в гнездо для измерения тока 10 A и вы измеряете напряжение, вы рискуете перегореть предохранитель. Всегда проверяйте надписи на гнёздах.
• Режим тока вместо напряжения: при попытке измерить напряжение в режиме тока мультиметр может коротнуть цепь.
• Низкий диапазон: установка диапазона ниже измеряемого приведёт к перегрузке.
• Плохой контакт щупов вызывает ошибочные и плавающие значения.

Точность и калибровка

Мультиметры имеют допуск точности, например ±(0.5 % + 2 цифры). Это значит, что реальное значение может отличаться на заданный процент плюс небольшую погрешность в младших разрядах дисплея. Для критичных измерений используйте калиброванный прибор лабораторного уровня.

Категории перенапряжения (CAT) и безопасность

• CAT II — приборы и розетки бытового назначения.
• CAT III — щиты и распределительные устройства внутри зданий.
• CAT IV — питающие вводы и наружные распределители.

Выбирайте мультиметр с соответствующей категорией для вашей работы. Для измерений в распределительном щите нужен более высокий CAT.

Альтернативные и вспомогательные подходы

• Используйте индикаторную отвёртку или тестер розеток для быстрой проверки наличия фазы. Эти инструменты не дадут точного числового значения, но быстро покажут наличие напряжения.
• Токовые клещи пригодятся, если нужно измерить ток без размыкания цепи.
• Розеточные тестеры с индикаторами покажут правильность подключения фаза/ноль/земля.

Что делать, если показание отличается от ожидаемого

• Проверьте мультиметр на исправность, измерив известное напряжение (например, батарейку). Если метр показывает правильно — проблема в сети.
• Попробуйте измерить в другой розетке. Если в одной розетке напряжение низкое, возможно ослаблен контакт или длинная линия.
• Если наблюдаются частые перепады напряжения — обратитесь в электроэнергию или к электрику.

Мини-методология быстрого локального теста

1. Проверить мультиметр на батарейке или другом известном источнике.
2. Подготовить защитное снаряжение и проверить гнёзда мультиметра.
3. Установить режим AC, подходящий диапазон.
4. Подключить щупы по инструкции и снять показание.
5. Отключить и задокументировать результат.

Критерии приёмки

• Показание соответствует 220–240 В (±10 %) для бытовой розетки.
• Показание стабильно в течение 10 секунд без резких скачков.
• Мультиметр исправен и не показывает ошибок или перегрузок.

Чек-листы по ролям

Для домашнего пользователя:

• Проверить исправность щупов.
• Вставить щупы в правильные гнезда.
• Включить режим AC.
• Подключать щупы первым чёрным, затем красным.
• Снять показание и отключить.

Для электрика:

• Убедиться в CAT мультиметра.
• Использовать диэлектрические перчатки и защитные очки.
• Проверять фазировку и заземление при необходимости.
• Протоколировать показания и сохранять проверочные записи.

Краткий глоссарий

• Вольт: единица измерения напряжения.
• COM: общий разъём мультиметра.
• V~: обозначение переменного напряжения.
• CAT: категория перенапряжения и уровня защиты прибора.

Часто задаваемые вопросы

Можно ли измерять напряжение розетки одним щупом и корпусом дома?

Нет. Напряжение измеряется только между двумя точками. В розетках используйте оба щупа.

Что делать, если мультиметр показывает «OL» или перегрузку?

Скорее всего выбран неверный диапазон или прибор находится не в режиме измерения напряжения. Переключите на более высокий диапазон.

Можно ли проводить замеры без отключения питающих приборов?

Да, измерение напряжения делается на включённой цепи. Но убедитесь, что вы соблюдаете технику безопасности.

Короткое резюме

Мультиметр — универсальный прибор для измерения напряжения. Для проверки розетки 220 В важно правильно подключить щупы, выбрать режим AC и подходящий диапазон, соблюдать порядок подключений и меры безопасности. При нестабильных или аномальных показаниях обратитесь к электрику.

Важно: если вы сомневаетесь — вызывайте профессионала. Безопасность важнее сэкономленного времени.
