Как заряжать и обслуживать LiPo‑аккумуляторы: балансировка, хранение и безопасность

Что такое LiPo аккумулятор?

LiPo (литий‑полимер) — это тип аккумуляторов, где в качестве электролита используется полимерная матрица, а не жидкость. Однотипная ячейка LiPo имеет номинальное напряжение около 3,7 В и максимальное напряжение 4,2 В. Преимущества — высокая энергоёмкость на единицу массы и гибкость формы корпуса, из‑за чего LiPo широко применяют в дронах, моделизме и портативных проектах.

Кратко: LiPo — лёгкий, перезаряжаемый аккумулятор с высокой плотностью энергии. Для безопасной и эффективной эксплуатации нужен правильный зарядник.

Важный термин: “ячейка” — отдельный элемент внутри многоклеточного аккумулятора. Многоклеточные сборки часто обозначаются как 2S, 3S, 4S и т.д. (S = количество ячеек последовательно).

Почему нужен балансирующий зарядник?

Балансирующее зарядное устройство (балансир) не только подаёт ток для зарядки, но и контролирует напряжение каждой отдельной ячейки через балансный разъём. Это позволяет заряднику выравнивать заряд по ячейкам и предотвращать ситуации, когда одна ячейка перезаряжается, а другая остаётся недозаряженной. Такое выравнивание существенно увеличивает срок службы батареи и снижает риск выхода ячейки из строя.

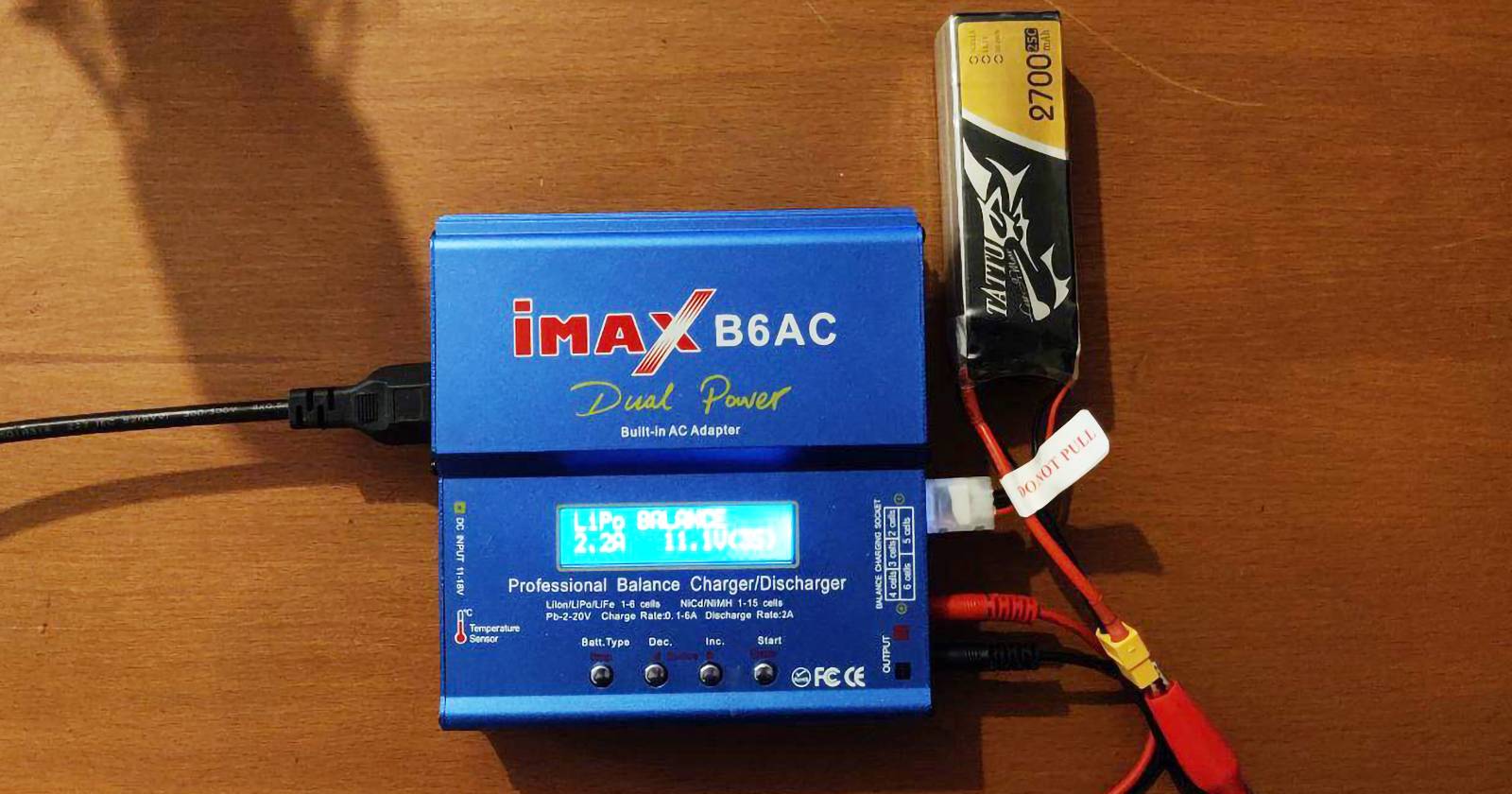

В примерах ниже использовано зарядное устройство iMAX B6AC. Принцип работы и режимы одинаковы для большинства балансиров.

Основные режимы зарядки и когда их использовать

Ниже — перевод и пояснение режимов, которые обычно доступны на современных балансирующих зарядных устройствах.

Зарядка

Режим “Зарядка” (Charge) — это базовый режим. Зарядник подаёт ток к аккумулятору через основной силовой разъём, но может не учитывать точное напряжение каждой отдельной ячейки, если не подключён балансный разъём.

Когда подходит: для одноячеечных аккумуляторов (1S) или когда нужно быстро пополнить заряд и вы уверены в состоянии батареи.

Пошаговая инструкция — Зарядка:

1. Подготовьте зарядник и источник питания.
2. Подключите силовой кабель батареи к силовым клеммам зарядника (чёрный — минус, красный — плюс).
3. Проверьте, что контакты плотно зафиксированы и нет оголённых проводов.
4. Включите зарядник и выберите режим “Зарядка”.
5. Выберите тип аккумулятора (LiPo) и количество ячеек (например, 3S для трёхячеечного аккумулятора).
6. Установите зарядный ток (обычно 0,5C–1C; где C — ёмкость батареи в ампер‑часах).
7. Проверьте соединения и нажмите “Старт”.
8. Наблюдайте за процессом: при завершении зарядник уведомит вас.

Важно: при многоклеточных батареях не подключайте только силовые клеммы на длительную эксплуатацию без проверки баланса ячеек.

Балансирующая зарядка

Режим “Балансирующая зарядка” (Balance Charge) — самый безопасный для многоклеточных сборок. Балансный разъём передаёт напряжение каждой ячейки на зарядник. Зарядник подстраивает процесс так, чтобы все ячейки достигли одинакового напряжения.

Когда подходит: при регулярной зарядке 2S, 3S и выше аккумуляторов, если вы хотите максимально продлить срок службы.

Пошаговая инструкция — Балансирующая зарядка:

1. Подготовьте зарядник и питание.
2. Подключите силовой кабель к силовым клеммам зарядника (чёрный — минус, красный — плюс).
3. Подключите зажимы/крокодилы к батарее (красный к красному, чёрный к чёрному).
4. Подключите балансный разъём батареи в соответствующий слот зарядника.
5. Включите зарядник и выберите режим “Балансирующая зарядка”.
6. Укажите тип батареи и число ячеек (например, 3S).
7. Установите зарядный ток (рекомендуется не выше 1C для обычной эксплуатации).
8. Проверяйте процесс и дождитесь завершения балансировки.

Преимущество: равномерное распределение заряда, уменьшение деградации ячеек, меньший риск выхода из строя.

Режим хранения

Режим хранения (Storage Charge) — зарядник либо подзарядит, либо разрядит батарею до безопасного уровня для длительного хранения. Это обычно около 3,7–3,85 В на ячейку (производители могут рекомендовать своё значение).

Когда подходит: если аккумулятор не будет использоваться более недели или месяца.

Пошаговая инструкция — Режим хранения:

1. Подключите силовые кабели и балансный разъём.
2. Выберите режим “Режим хранения”.
3. Выберите тип батареи и число ячеек.
4. Подтвердите старт и дождитесь автоматического перехода зарядникa в режим поддержания заданного напряжения.
5. После завершения отключите батарею и храните её в сухом прохладном месте.

Рекомендация по хранению: упакуйте аккумулятор в огнеупорный мешок и поместите в место без резких перепадов температуры и высокой влажности. Не храните полностью заряженные или полностью разряженные батареи.

Разрядка

Режим “Разрядка” (Discharge) позволяет безопасно разрядить батарею через зарядник. Это применяют для тестов ёмкости или подготовки к определённым процедурам.

Пошаговая инструкция — Разрядка:

1. Подключите силовые кабели правильно (чёрный — минус, красный — плюс).
2. Подключите балансный разъём.
3. Выберите режим “Разрядка”.
4. Укажите тип батареи и число ячеек.
5. Установите целевой уровень разряда и допустимый ток.
6. Запустите процесс и следите за напряжениями каждой ячейки.
7. Не оставляйте батарею полностью разряженной на хранение — это может привести к необратимому повреждению.

Опасности и как их предотвращать

LiPo — энергоёмкие и чувствительные устройства. Небрежность при зарядке, механические повреждения или неправильное хранение могут привести к короткому замыканию, возгоранию или потере ёмкости.

Ключевые риски и меры:

• Перезаряд (напряжение ячейки >4,2 В): использовать балансир и не превышать рекомендуемые напряжения.
• Глубокий разряд (напряжение < ~3,0 В): не хранить полностью разряженные батареи, вовремя восстановить заряд до режима хранения.
• Механические повреждения: не прокалывать, не сгибать и не подвергать сильным ударам.
• Перегрев при зарядке: размещать зарядник и батарею в проветриваемом месте, не закрывать зарядник во время работы.
• Подозрительные батареи (вздутие, запах, тёплые участки): не заряжать, изолировать и утилизировать согласно правилам утилизации батарей.

Замечание: при первых признаках вздутия или порчи батареи переместите её в безопасное место и следуйте инструкции по утилизации.

Быстрый факт‑бокс

• Номинальное напряжение ячейки LiPo: ~3,7 В.
• Максимальное зарядное напряжение ячейки: 4,2 В.
• Режим хранения: примерно 3,7–3,85 В на ячейку (обычно 50–60% заряда).
• Рекомендуемый зарядный ток: 0,5C–1C для обычного использования (C = ёмкость в Ah).
• Частая балансирующая зарядка продлевает срок службы аккумулятора.

Руководство (SOP): стандартная процедура зарядки 3S LiPo

1. Осмотрите батарею: отсутствие вздутия, трещин, надрывов и следов нагрева.
2. Подготовьте рабочее место: огнеупорная подставка, минимальное количество легковоспламеняющихся материалов.
3. Подключите зарядник к источнику питания и зарядник к батарее (силовой и балансный разъёмы).
4. Выберите режим “Балансирующая зарядка” и укажите 3S, LiPo.
5. Установите зарядный ток (0,5C для стандартной зарядки).
6. Проверьте правильность полярности и плотность соединений.
7. Запустите процесс и наблюдайте первые 5–10 минут за стабильностью токов и температур.
8. После завершения отключите батарею и дайте ей остыть перед хранением.

Критерии приёмки: напряжение каждой ячейки в пределах ±0,02 В, отсутствуют признаки нагрева или утечки, индикатор зарядника показывает 100%.

Чек‑листы по ролям

Пользователь (хобби):

• Осмотреть батарею перед каждой зарядкой.
• Использовать балансир для многоклеточных батарей.
• Не превышать рекомендованный зарядный ток.
• Хранить в огнеупорном мешке.

Техник (мастерская):

• Периодически проверять баланс ячеек (после 50–100 циклов).
• Вести журнал зарядов/разрядов для критичных аккумуляторов.
• Помечать батареи с дефектами и убирать из обращения.

Инструктор/ответственный за безопасность:

• Настроить зону зарядки с противопожарными средствами.
• Обучить персонал процедурам и проверкам.
• Организовать безопасную утилизацию повреждённых батарей.

Когда балансирующая зарядка не нужна — случаи и ограничения

• Одноячеечные батареи (1S): балансирование не применимо — достаточно обычной зарядки.
• Если балансный разъём повреждён или отсутствует: рекомендуется восстановить разъём или заменить батарею — использование только силового разъёма увеличивает риск несбалансированности.
• Быстрая экстренная подзарядка: допустима, но только при уверенной проверке состояния батареи и понимании риска уменьшения срока службы.

Пример отказа метода: балансир не исправен — зарядник покажет рассогласование по ячейкам или ошибку. В этом случае не используйте батарею до диагностики.

Мини‑методология тестирования и критерии приёмки

Мини‑метод для проверки батареи после зарядки:

1. Полная зарядка балансиром.
2. Через 10 минут постоять при комнатной температуре.
3. Измерить напряжение каждой ячейки мультиметром через балансный разъём.
4. Критерии приёмки:
   • Разница между ячейками ≤ 0,02–0,05 В.
   • Температура батареи не выше 45 °C после зарядки.
   • Полезная ёмкость в тесте разрядки соответствует не менее 80–90% от номинала для относительно новых батарей.

Если критерии не выполняются, батарею выводят из эксплуатации или проводят дополнительную балансировочную процедуру.

Диаграмма принятия решений

flowchart TD
  A[Начало: есть батарея?] --> B{Количество ячеек}
  B -->|1S| C[Обычная зарядка]
  B -->|>=2S| D{Балансный разъём подключён?}
  D -->|Да| E[Балансирующая зарядка]
  D -->|Нет| F[Не заряжать — восстановить разъём или заменить батарею]
  E --> G{Требуется хранение?}
  G -->|Да| H[Режим хранения]
  G -->|Нет| I[Обычная эксплуатация]
  F --> J[Диагностика и ремонт]

Советы по хранению и транспортировке

• Храните при температуре 5–20 °C и относительной влажности <60%.
• Для длительного хранения держите батарею в состоянии хранения (~3,7–3,85 В/ячейка).
• Перевозите в огнеупорных контейнерах/сумках и предотвращайте механические удары.
• Не оставляйте заряженные батареи в автомобиле при высокой температуре.

Локальная рекомендация: в умеренном климате России используют прохладные, но не сырые помещения (кладовые, балконы в утеплённых домах не подходят). В холодных регионах избегайте хранения при температуре ниже 0 °C.

Что делать с повреждёнными или «мертвыми» батареями

Даже повреждённые LiPo могут пригодиться для тех, кто умеет безопасно утилизировать и разбирать их: используют отдельные элементы для обучения пайке, тестирования контроллеров или демо‑проектов. Однако прежде чем что‑то делать, необходимо разрядить батарею до безопасного уровня и следовать местным правилам утилизации электроники.

Короткий глоссарий

• C — номинальная ёмкость аккумулятора в ампер‑часах (Ah).
• S — количество ячеек, соединённых последовательно.
• Балансный разъём — дополнительный разъём для съёма напряжений каждой ячейки.

Заключение

Балансирующее зарядное устройство — не роскошь, а средство продления срока службы и безопасности LiPo‑аккумуляторов. Используйте балансир для многоклеточных батарей, применяйте режим хранения для длительной паузы в использовании и соблюдайте базовые меры безопасности. Ведите учёт и проверяйте состояние батарей перед каждой эксплуатацией.

Важно: при малейших признаках повреждения (вздутие, запах, перегрев) прекратите использование и утилизируйте батарею согласно правилам.

Краткое резюме:

• Проверяйте и балансируйте ячейки при каждой зарядке многоклеточных сборок.
• Храните батареи в режиме хранения и в огнеупорной упаковке.
• Не оставляйте разряженные батареи и не превышайте рекомендуемый ток зарядки.

Примечание: данное руководство даёт практические рекомендации; для конкретной модели батареи следуйте рекомендациям производителя.
