Калибровка экструдера 3D‑принтера для точной подачи филамента

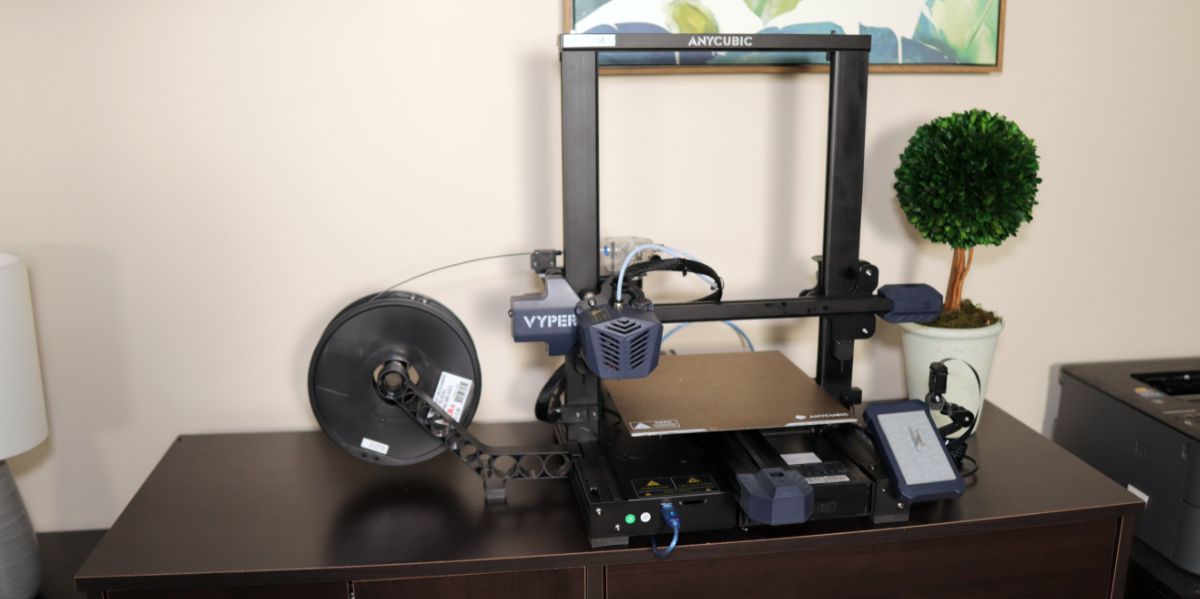

Чтобы получить максимальное качество от вашего FDM 3D‑принтера, важно правильно откалибровать экструдер. Калибровка обеспечивает «золотую середину» подачи филамента — не слишком много и не слишком мало. Правильная подача улучшает адгезию первого слоя, уменьшает ниточки и дефекты, а также делает итоговые детали аккуратнее.

Ниже приведён подробный, пошаговый план калибровки экструдера, дополненный объяснениями, сценариями отладки, проверками приёмки и вспомогательными методиками.

Почему калибровка экструдера важна

Если у вас плохо прилипает первый слой, наблюдаются пузыри, нити или слоистость, то неправильная подача филамента — частая причина. При недостаточной подаче (under‑extrusion) слои могут расслаиваться, деталь становится хрупкой и появляются пробелы. При избыточной подаче (over‑extrusion) излишки филамента создают уплотнения, деформации и видимые наплывы.

Калибровка экструдера решает эти проблемы на программном и механическом уровнях: вы гарантируете, что команда «экструзия 100 мм» действительно приведёт к выдаче 100 мм филамента. Это особенно важно при смене сопла, редуктора, профиля филамента или после обслуживания экструдера.

Важно: калибровать требуется и для Bowden, и для direct‑drive систем. Переход на новый тип филамента (TPU, PETG, ABS) или замена шагового двигателя также являются поводом для повторной проверки.

Что понадобится

• FDM 3D‑принтер
• Филамент (тот, которым печатаете обычно)
• Штангенциркуль (верньер) с делениями миллиметров
• Фломастер или маркер контрастного цвета
• Компьютер с доступом к терминалу принтера (USB или OctoPrint)

Совет: используйте тот же филамент и температуру сопла, с которыми обычно печатаете важные детали — это уменьшит отклонения при реальной печати.

Шаг 1. Загрузка филамента

Разогрейте сопло до рабочей температуры для вашего филамента и загрузите нить согласно инструкции производителя принтера. Подождите, пока из сопла начнёт вытекать филамент, и очистите край сопла салфеткой или пинцетом, чтобы удалить засохшие остатки.

Важно: сопло должно быть нагрето в процессе экструзии, иначе пластик не проходит и измерения будут неверными.

Шаг 2. Подключение принтера к компьютеру

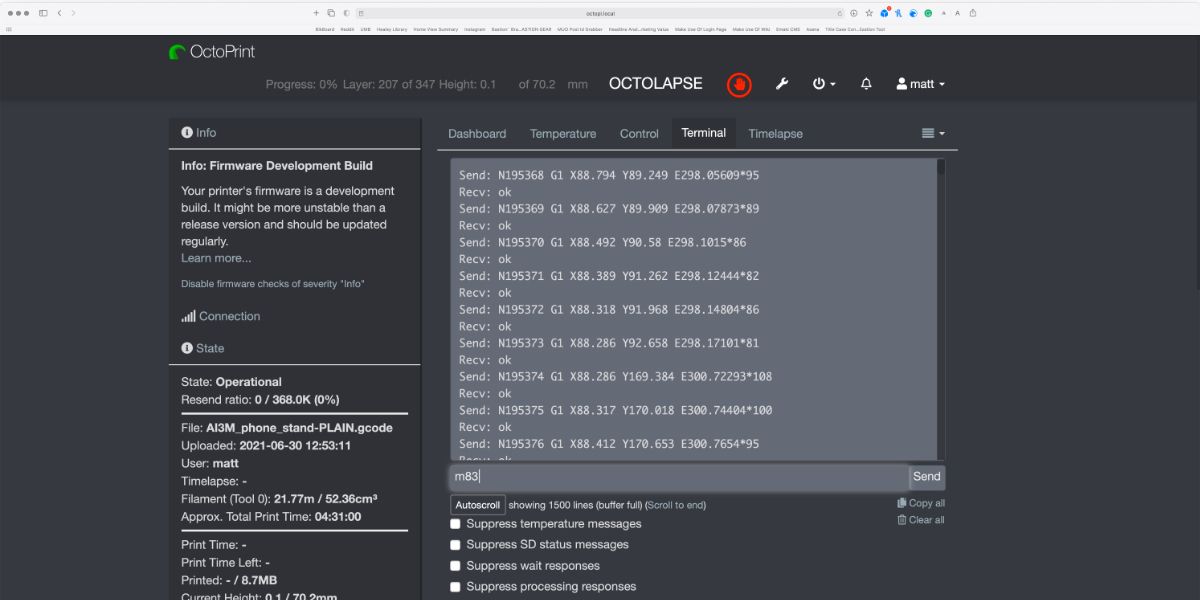

Подключите принтер к компьютеру через USB или используйте OctoPrint/сеть. Откройте терминал (прямой доступ к G‑code). Перед началом переведите принтер в относительный режим подачи команд экструдера, отправив команду:

M83

Отправка G‑код команд и вывод терминала необходимы для точного управления экструдером и отслеживания ответов прошивки.

Шаг 3. Разметка и измерение филамента

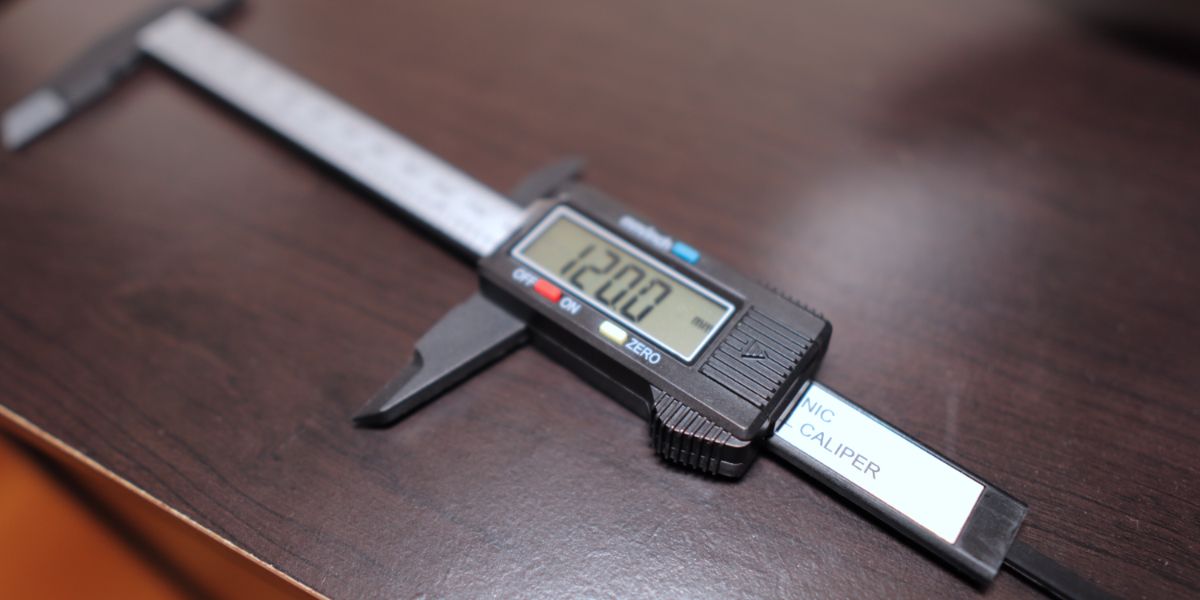

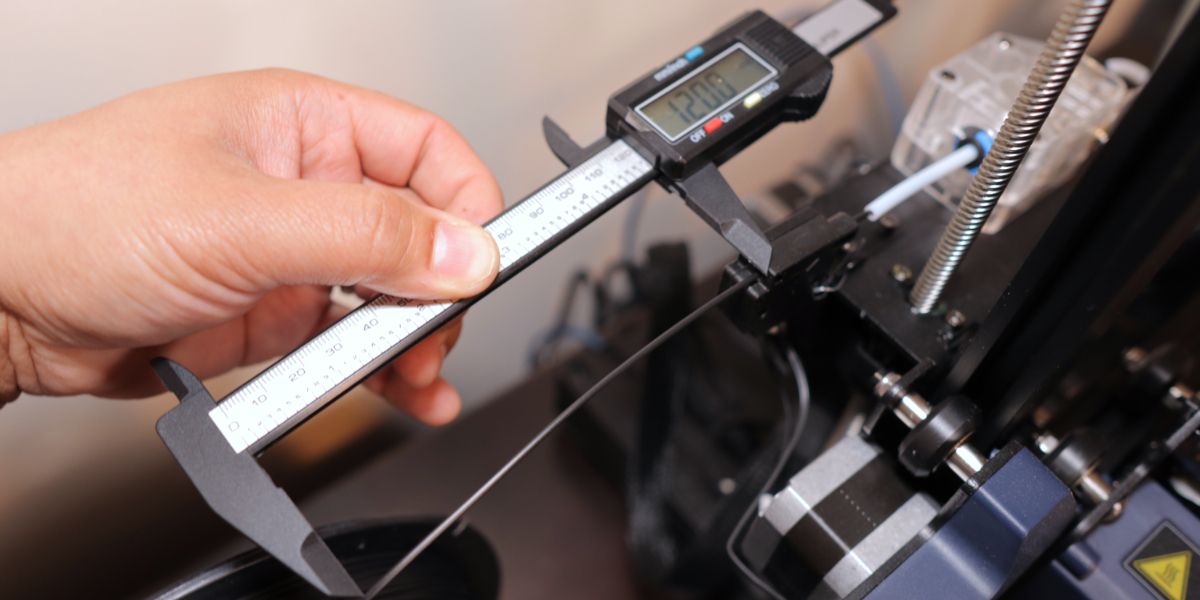

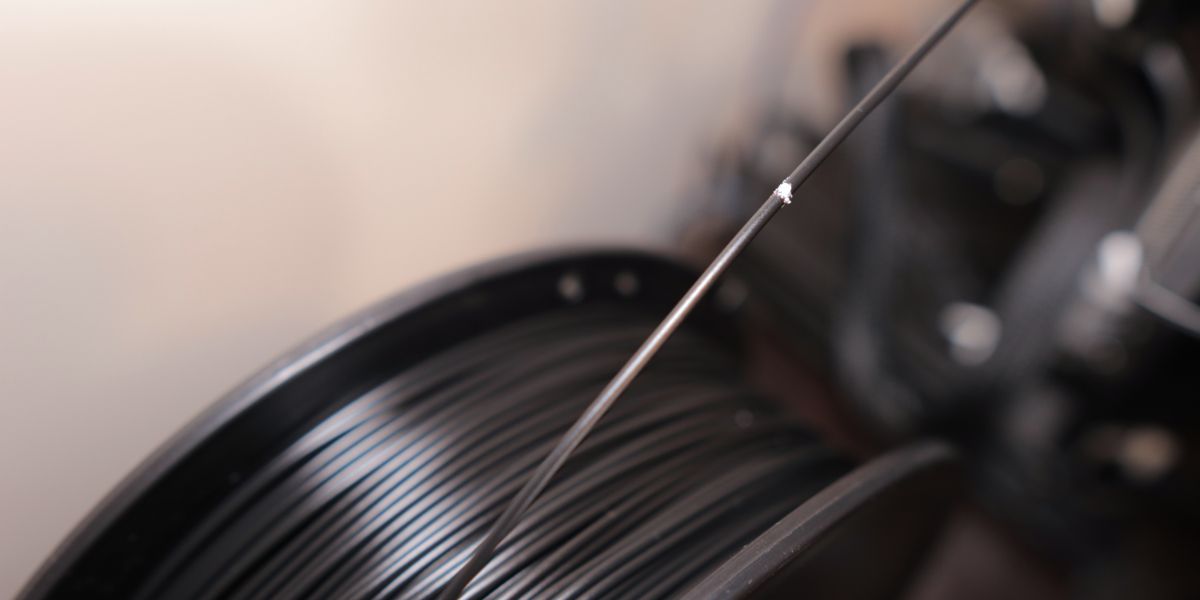

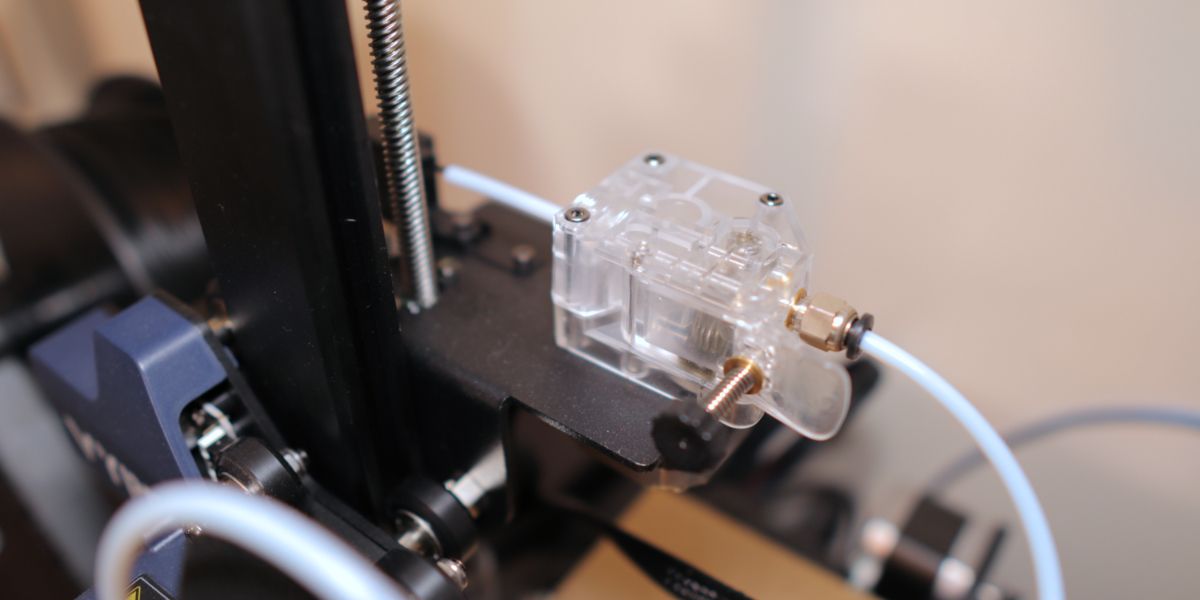

Установите штангенциркуль на 120 мм и измерьте от входа экструдера или датчика обрыва филамента до конца нити. Поставьте маленькую метку маркером на точке 120 мм. Метка должна быть заметной и стабильной — не ставьте её слишком близко к прутку, чтобы её можно было точно измерить позже.

Почему 120 мм? Мы измеряем запас 20 мм после экструзии 100 мм — это упрощает вычисления и уменьшает влияние зазоров в механике.

Шаг 4. Экструзия 100 мм филамента

После разметки отправьте команду для экструзии 100 мм филамента. В терминале введите:

G1 E100 F100

Где E100 — запрос на выдачу 100 мм, F100 — скорость подачи (можно менять, но не слишком быстро; 100 мм/мин безопасно). Процесс займет около минуты. Наблюдайте, чтобы филамент действительно проходил и сопло не глушилось застреванием.

Шаг 5. Повторное измерение

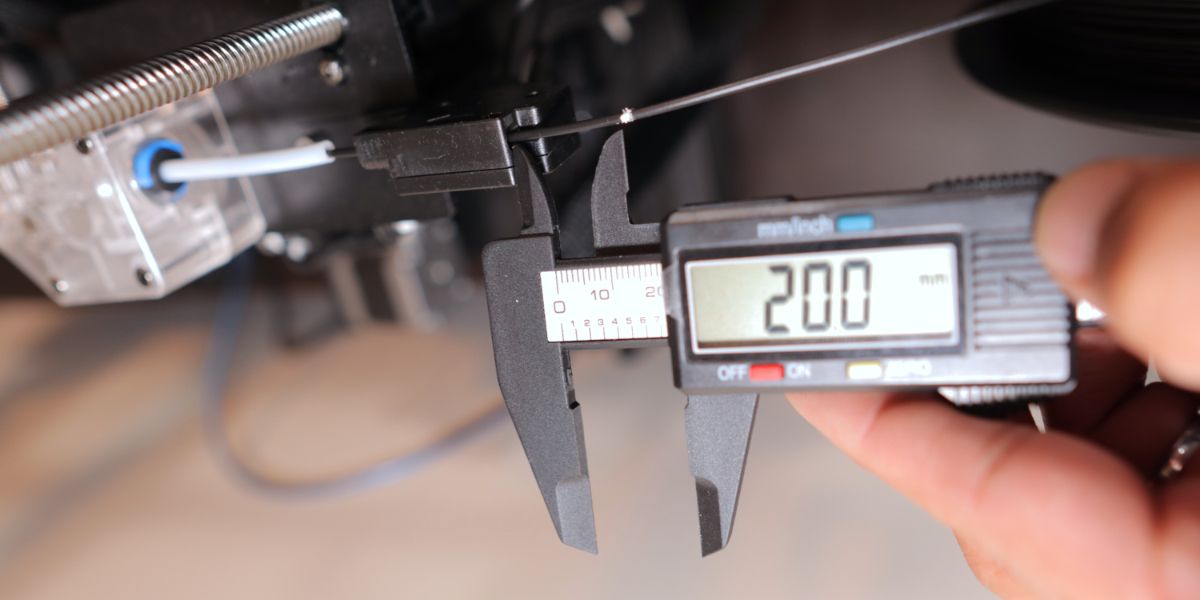

После завершения экструзии измерьте расстояние от входа экструдера или датчика до вашей метки. Ожидаемое расстояние — примерно 20 мм. Если вы видите ровно 20 мм, калибровка не требуется.

• Если расстояние больше 20 мм — вы недоподаёте (under‑extrusion). Принтер выдал меньше филамента, чем нужно.
• Если расстояние меньше 20 мм — вы переподаёте (over‑extrusion). Принтер выдал больше филамента, чем нужно.

Не переживайте — следующий шаг покажет, как вычислить правильное значение шагов на мм.

Шаг 6. Расчёт правильного значения шагов на мм

1. Получите текущие настройки шагов на мм вашей прошивки. Отправьте в терминале:

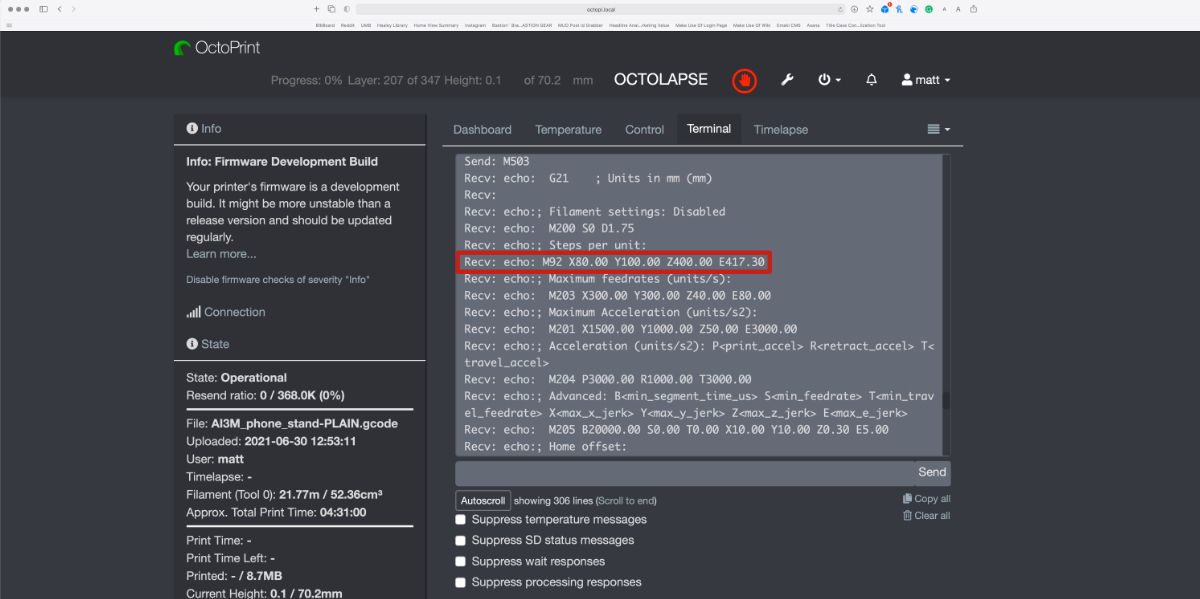

M503

В выводе найдите строку с echo: M92. В этой строке есть значение E, например E417.30 — это текущее значение шагов/мм экструдера.

2. Вычислите фактическое количество выданных миллиметров филамента:

Фактическое мм = 120 - измеренное расстояние после экструзии

Пример: если после экструзии вы измерили 22 мм, то фактические выданные мм = 120 − 22 = 98 мм.

3. Вычислите реальное количество шагов, которое эктрудер сделал для этой экструзии:

Шаги_фактические = E_текущее × 100

Если Eтекущее = 417.30, то Шагифактические = 417.30 × 100 = 41 730 шагов.

4. Получите новое корректное значение шагов/мм:

E_новое = Шаги_фактические / Фактическое мм

В примере: E_новое = 41 730 / 98 ≈ 425.81 шагов/мм.

Формулы в одном месте:

• 120 − [измеренное расстояние] = [фактические мм]
• [E_текущее] × 100 = [шаги, потраченные на фактические мм]
• [шаги, потраченные на фактические мм] / [фактические мм] = [E_новое]

Примеры для разных ситуаций

• Пример 1. Недоподача: измерено 25 мм → фактические мм = 95 → если E = 400 → шаги = 40 000 → E_новое = 40 000 / 95 ≈ 421.05
• Пример 2. Переподача: измерено 18 мм → фактические мм = 102 → если E = 420 → шаги = 42 000 → E_новое = 42 000 / 102 ≈ 411.76

Эти примеры помогают понять, как меняется значение E при различных отклонениях.

Шаг 7. Установка нового значения шагов на мм

Отправьте команду для установки нового значения:

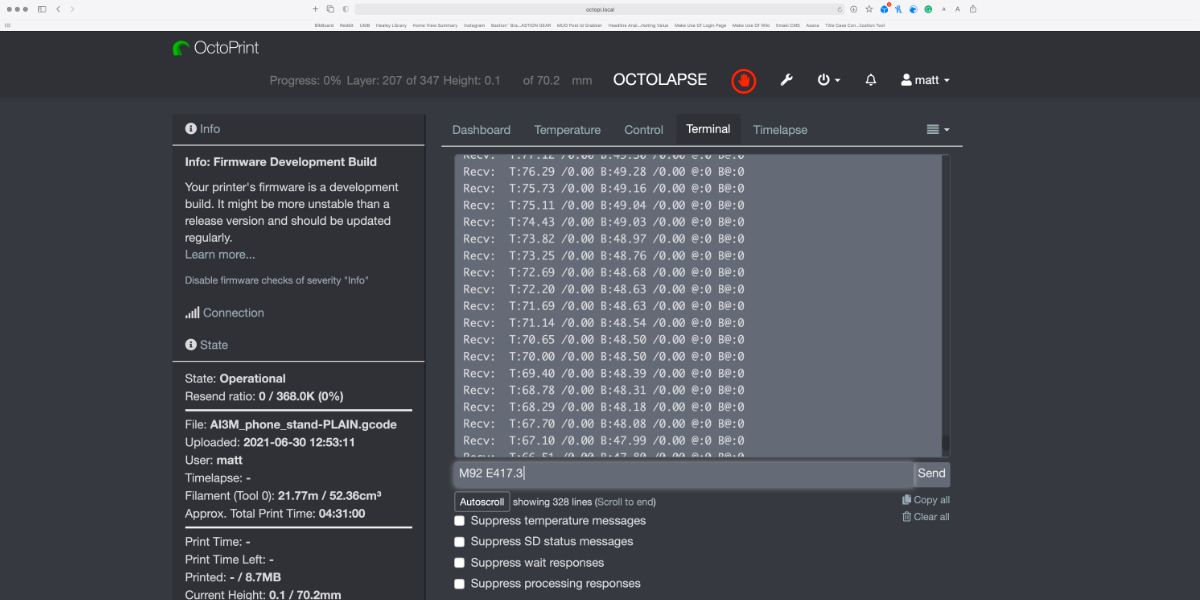

M92 E425.8

Затем сохраните в энергонезависимой памяти прошивки:

M500

Рекомендуется перезагрузить принтер и заново выполнить измерения, чтобы убедиться в стабильности результата.

Шаг 8. Проверка и повторная калибровка

После перезагрузки повторите шаги разметки, экструзии и измерения. Теперь при корректной калибровке расстояние между меткой и входом экструдера должно составлять ровно 20 мм. Если отклонение сохраняется, пересчитайте снова и запишите итоговое значение E.

Повторяйте процесс до достижения требуемой точности. В производственных условиях стоит добиваться погрешности не более ±0.5 мм на 100 мм экструзии.

Дополнительные методы и альтернативы

• Калибровка через мультипликатор экструдера в слайсере. Если вы используете Slic3r, Cura или PrusaSlicer, можно корректировать параметр «Flow» (или «Экструзия»). Это быстрый обход, но он не исправляет базовые шаги мотора и приводит к накоплению ошибок при длинных перемещениях.
• Взвешивание филамента. Для высокой точности можно взвесить количество выдавленного пластика и пересчитать по плотности материала. Подходит для лабораторий и критичных процессов.
• Тестовые кубы и калибровочные модели. Проверяйте профиль экструдера с помощью напечатанных калибровочных тестов (толщина стенки, измерение внешней ширины дорожки).

Когда альтернативы не подходят: если механика экструдера имеет люфт, бокс‑редуктор с пропуском шагов или торможение мотора, изменение E не исправит проблему. Сначала устраните механические дефекты.

Частые проблемы и отладка

Важно: перечисленные решения — практические шаги; начните с самой вероятной причины.

• Симптом: филамент не подаётся стабильно, слышен пропуск шагов. Возможные причины: недостаточный ток драйвера, сильное трение в направляющей, засор сопла. Решение: проверьте ток драйвера, очистите направляющую, замените или прочистите сопло.
• Симптом: точные 100 мм, но в печати видны потерянные слои. Возможные причины: перепад температуры, забивание сопла, неправильно выбранный диаметр филамента в профиле. Решение: проверьте температуру, профиль диаметр 1.75/2.85 мм, очистите горячий конец.
• Симптом: после калибровки стойкое остаточное пере/недоэкструзирование. Возможные причины: засоры внутри холодной зоны, слайсер применяет flow override, механика прижимного ролика скользит. Решение: проверьте и очистите холодную часть хотэнда, проверьте параметры слайсера и прижим ролика.

Таблица быстрой отладки

Критерии приёмки

• При экструзии 100 мм расстояние между меткой и входом экструдера равно 20 ±0.5 мм.
• Отсутствуют пропуски шагов во время экструзии на выбранной скорости.
• При тестовой печати калибровочного куба видимых дефектов, связанных с подачей, нет.

Если все три условия выполнены — считать экструдер откалиброванным.

Пошаговый чеклист (SOP)

1. Подготовка: установить рабочую температуру сопла и загрузить тот филамент, который вы обычно используете.
2. Подключение к ПК/OctoPrint, перевод в относительный режим M83.
3. Измерить и метить 120 мм от входа экструдера.
4. Отправить G1 E100 F100 и дождаться завершения экструзии.
5. Измерить новое расстояние, вычислить фактические мм и E_новое по формулам.
6. Установить M92 E<значение> и сохранить M500.
7. Перезагрузить принтер и проверить повторно.
8. Напечатать тест‑объект для верификации в условиях реальной печати.

Рекомендуется записывать результаты в журнал технического обслуживания.

Контрольные сценарии и тесты приёмки

• Тест 1. Базовая проверка: при 3 подряд успешных измерениях E значение стабильно и среднее расстояние 20 ±0.5 мм.
• Тест 2. Нагрузочный тест: экструзия 300 мм при рабочей скорости — не более 3° перегрева хотэнда и отсутствие пропусков шагов.
• Тест 3. Материалный тест: смена филамента на другой тип (TPU/PETG/ABS) — при необходимости повторная калибровка не меняет E более чем на 5%.

Роли и обязанности

• Новичок: выполняет SOP под наблюдением, фиксирует метки и измерения, проводит минимум два прохода.
• Мастер/техник: анализирует логи M503, настраивает ток драйверов, устраняет механические причины погрешностей.
• Производство: ведёт журнал калибровок, задаёт периодичность повторной проверке (ежемесячно или при смене партии филамента).

Ментальные модели и эвристики

• «100 мм правило» — всегда проверяйте по эталонной длине 100 мм; короткие проверки дают ошибку, длинные — меньше погрешность измерения.
• «Слой → Экструзия → Механика» — в решении проблем сначала проверьте подачу (экструдер), затем слайсер, затем механику.
• «Мультипликатор не заменяет шаги» — корректировка flow в слайсере временно исправит проблему внешнего вида, но не решит механические или прошивочные несоответствия.

Когда калибровка не поможет

• Проблемы с адгезией первого слоя часто вызваны уровнем стола или высотой Z‑offset, а не экструдером.
• Нити и «паутинка» могут быть следствием температуры и ретракта, даже при идеально откалиброванном экструдере.
• Механические люфты, сломанные шестерни, или изношенные грейферные колёса требуют замены деталей.

Примерный цикл обслуживания

• Еженедельно: визуальная проверка прижимного ролика и направляющих.
• Ежемесячно: контрольная калибровка «100 мм».
• При смене типа филамента, сопла, редуктора или после обслуживания экструдера — обязательная калибровка.

Визуализация принятия решения

flowchart TD
  A[Наблюдаете дефекты печати] --> B{Визуальная оценка}
  B -->|Плохая адгезия| C[Проверить уровень стола и Z‑offset]
  B -->|Пропуски слоёв или пустоты| D[Калибровка экструдера]
  B -->|Нити / наплывы| E[Проверить температуру и ретракт]
  D --> F[Выполнить 100 мм тест]
  F --> G{Результат измерений}
  G -->|20±0.5 мм| H[Готово]
  G -->|Другой результат| I[Рассчитать E_новое и установить M92]
  I --> F

Однострочный глоссарий

• Экструдер — устройство, подающее филамент в горячий конец.
• E value — шаги экструдерного мотора на миллиметр филамента (шагов/мм).
• M92/M500/M503/M83 — стандартные G‑код команды прошивки Marlin/совместимых.

Примеры команд

Приведём краткий список команд, которые понадобятся:

M83        ; Перевести экструдер в относительный режим
G1 E100 F100 ; Экструзия 100 мм с подачей 100 мм/мин
M503       ; Показать настройки прошивки
M92 Exxx.x ; Установить шаги экструдера
M500       ; Сохранить настройки

Безопасность и практические заметки

• Всегда держите руки подальше от горячего сопла и движущихся частей.
• Если используете OctoPrint или сетевой доступ — убедитесь, что соединение защищено и никто не шлёт произвольные команды в терминал в процессе калибровки.
• При использовании филаментов с более высокой хрупкостью (например, TPU) следите за прижимом и скоростью, так как гибкие материалы ведут себя иначе.

Короткий контрольный список перед печатью

• Сопло чистое и нагрето до рабочей температуры.
• Метка на 120 мм нанесена чётко.
• Принтер в относительном режиме M83.
• Выполнена экструзия 100 мм и замер.
• Записано новое значение E и сохранено M500.

Итог

Калибровка экструдера — недолгая процедура, которая даёт заметный прирост качества печати. Она устраняет множественные визуальные дефекты и делает поведение принтера предсказуемым. Регулярные простые замеры и соблюдение SOP помогут поддерживать стабильное производство и снизить количество брака.

Important: если после всех программных настроек проблемы сохраняются, проводите диагностику механики и электроники: проверьте токи драйверов, износ шестерён и целостность привода филамента.

Summary:

• Проверяйте экструдер регулярно и после каждого серьёзного вмешательства.
• Используйте точные измерения и фиксируйте значения в журнале.
• Сочетайте калибровку шагов с проверкой профиля в слайсере для лучшего результата.
