Калибровка 3D-принтера: полное руководство по точности и качеству печати

Краткое объяснение термина: калибровка — это серия небольших настроек принтера, которые приводят фактическое поведение машины к ожидаемым значениям (точность перемещений и подачи филамента).

Почему важна калибровка

Точность 3D-принтера определяет, насколько правильно головка отложит слои, особенно первый слой. Без корректной калибровки даже аккуратно смоделированная деталь может выйти деформированной, со сдвигами или неправильными размерами. Калибровка даёт следующие преимущества:

• Улучшенное качество поверхности и размеров модели.
• Меньше брака и расхода филамента.
• Быстрее достижение рабочего результата при воспроизводимых настройках.
• Большее понимание поведения конкретного принтера и расходных материалов.

Важно: калибровка — это итеративный процесс. Часто требуется несколько замеров и корректировок, особенно после апгрейдов или замены деталей.

Обзор процесса калибровки

Основные области калибровки:

• Оси X, Y, Z (шаги на мм) — проверка соответствия фактического перемещения командным значениям.
• Экструдер (E-steps) — сколько шагов нужно мотору экструдера, чтобы выдавить 1 мм филамента.
• Z‑offset — зазор между соплом и столом для правильного первого слоя.
• Диаметр филамента и коэффициент потока (flow rate) — чтобы количество подаёмого материала соответствовало расчетному.
• Ретракция и температура — чтобы избежать нитей и некорректной экструзии.

Далее подробно разберём каждый из этих пунктов.

Шаг 1. Проверка текущих настроек шагов на мм

Для начала важно узнать текущие значения шагов на мм в прошивке. Они часто находятся в меню Configuration → Steps per mm или в EEPROM, если прошивка это поддерживает.

Совет: запишите текущие значения перед изменениями. Это позволит откатиться при необходимости.

Пример: заводское значение E-steps (шаги экструдера) может быть 93. Это корректный старт, но в процессе сборки или после модификаций реальная подача может отличаться.

Шаг 2. Монтаж индикатора (диал-гейдж) на головку

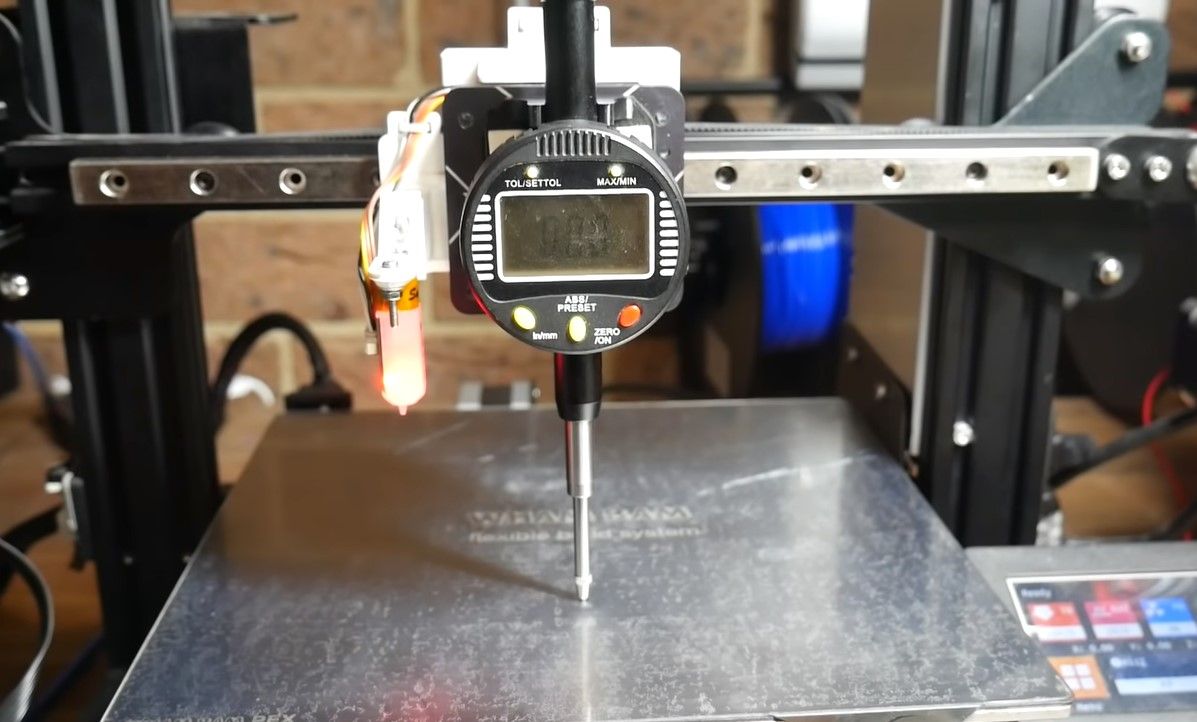

Для высокой точности измерений рекомендую использовать индикатор (dial gauge). Его можно закрепить стандартным держателем или напечатать под конкретную модель принтера. После установки выполните гоминг (home) по всем осям и убедитесь, что щуп касается стола в точке измерения.

Важно: тестовый куб работает, но индикатор даёт более точные и повторяемые результаты.

Шаг 3. Проверка перемещений осей по 10 мм

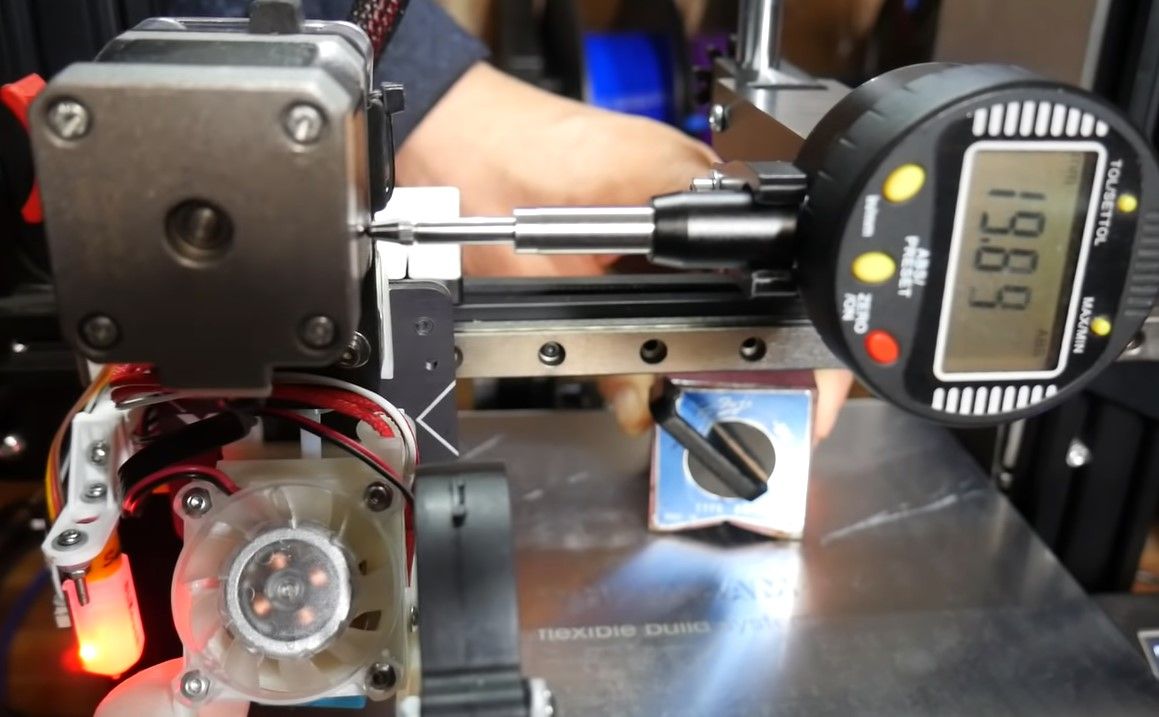

Используйте интерфейс принтера или G‑код для перемещения по 10 мм в каждую сторону по осям X, Y и Z. Цель — добиться показаний индикатора как можно ближе к 10 мм.

Когда измерения сделаны, зафиксируйте результаты. Если отклонение есть, скорректируйте значения steps per mm в прошивке.

Формула для расчёта нового значения шагов:

new_steps = current_steps * (requested_distance / measured_distance)

Пример: если задано 10 мм, а индикатор показал 9.8 мм, и current_steps = 80, то

new_steps = 80 * (10 / 9.8) ≈ 81.63

Округляйте исходя из точности шагового двигателя и прошивки.

Шаг 4. Фиксация механики

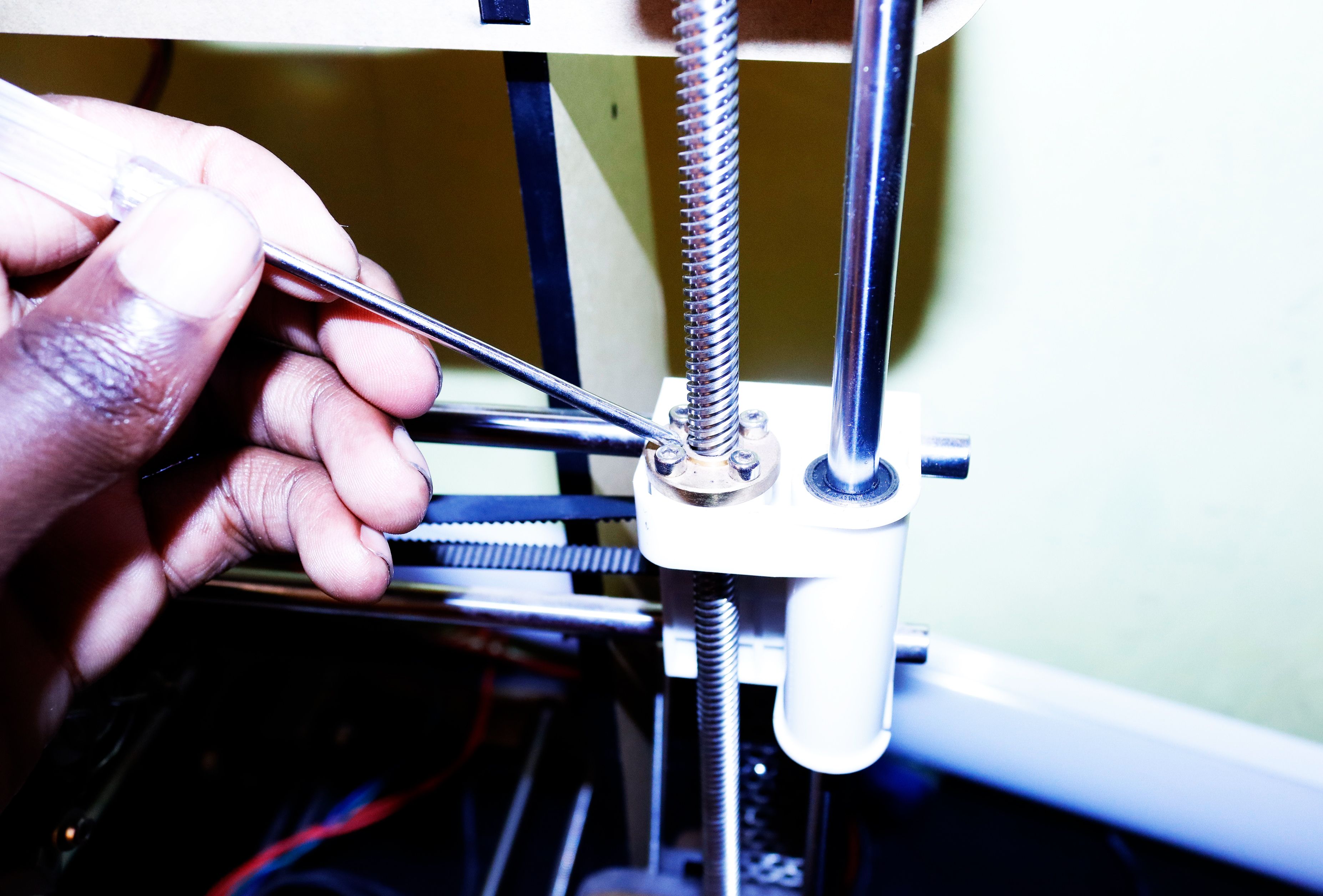

После корректировок затяните ремни, крепления и винты. Любые люфты или незакреплённые элементы изменяют измерения и приведут к повторному расстройству калибровки.

Примечание: не перетягивайте ремни — излишнее натяжение создаёт лишнюю нагрузку и износ.

Шаг 5. Корректировка шагов в прошивке

После расчёта новых значений введите их в прошивку через меню или G‑код (M92 для Marlin, затем сохраните M500). После изменения повторите замеры, чтобы подтвердить корректность.

Пример команд для Marlin:

• Просмотр текущих шагов: M503
• Установка новых шагов: M92 X80 Y80 Z400 E95
• Сохранение в EEPROM: M500

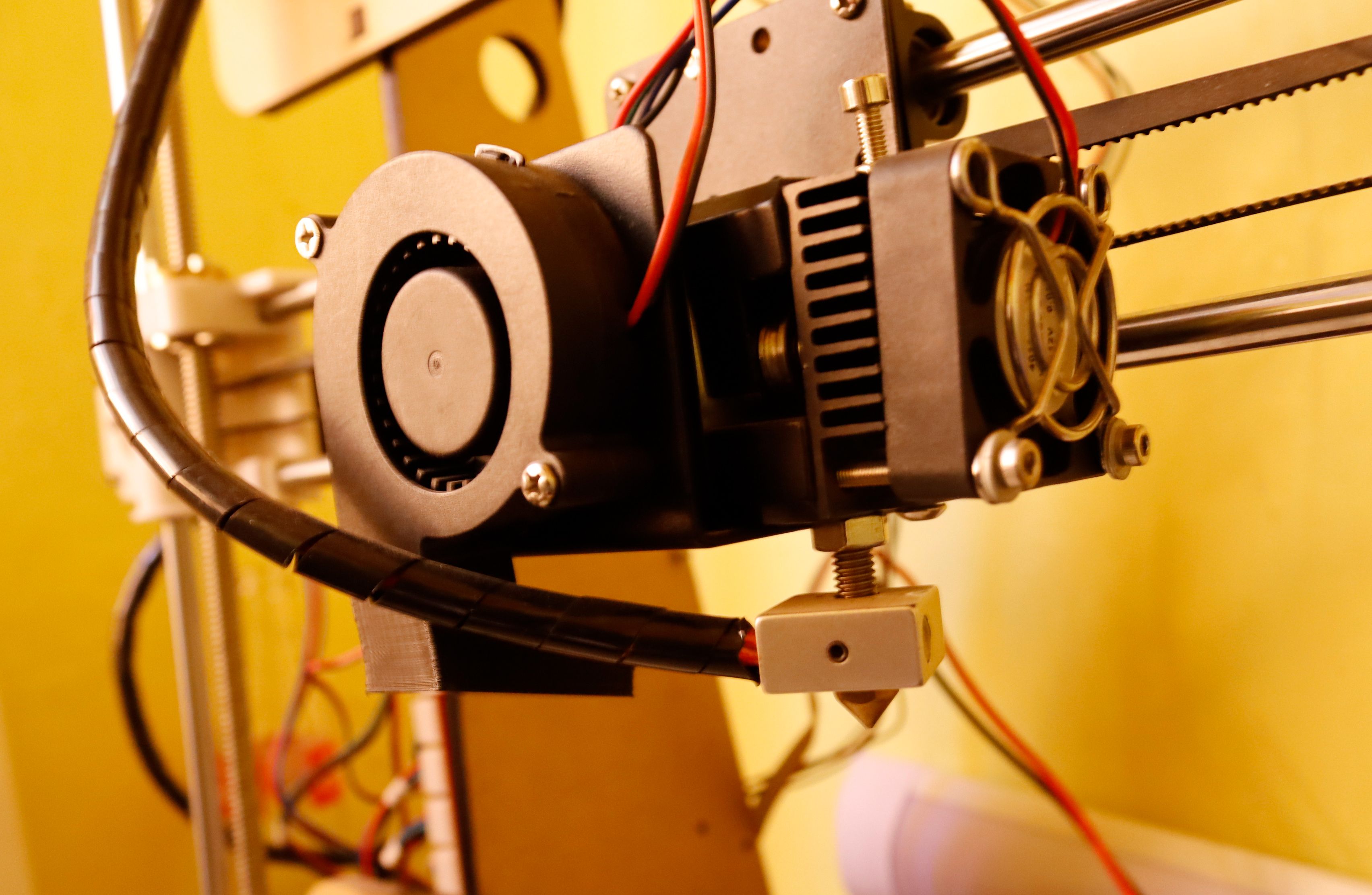

Калибровка экструдера (E-steps)

1. Прогрейте хотэнд до рабочей температуры для используемого филамента.
2. Пометьте филамент на расстоянии минимум 120 мм от точки входа в экструдер.
3. Отправьте команду экструдировать ровно 100 мм (например, G1 E100 F100).
4. Измерьте реальное вытяжение от метки до точки входа в экструдер.

Если вытянулось меньше 100 мм, увеличьте E-steps. Если больше — уменьшите.

Формула для E-steps:

new_E = current_E * (requested / actual)

Пример: current_E = 93, запрос 100 мм, фактически 97 мм → new_E = 93 * (100/97) ≈ 95.88

После изменения сохраните настройки и повторите тест.

Важно: проводите тест при рабочей температуре, потому что термическая усадка и вязкость филамента зависят от температуры.

Калибровка Z‑offset

Z‑offset определяет расстояние между соплом и столом и критичен для первого слоя.

Методы установки Z‑offset:

• Бумажный метод: положите лист бумаги на стол, опускайте сопло до лёгкого сопротивления при движении бумаги.
• Толщиномер: более точный метод, аналогично бумаге, но с меньшей погрешностью.
• Автолепт/система BLTouch: выполните автозондирование и настройте offset в прошивке.

Проверяйте первый слой: он должен быть сплющенным, без пробелов, но не «залитым» и не царапающим стол.

Калибровка филамента и коэффициента потока

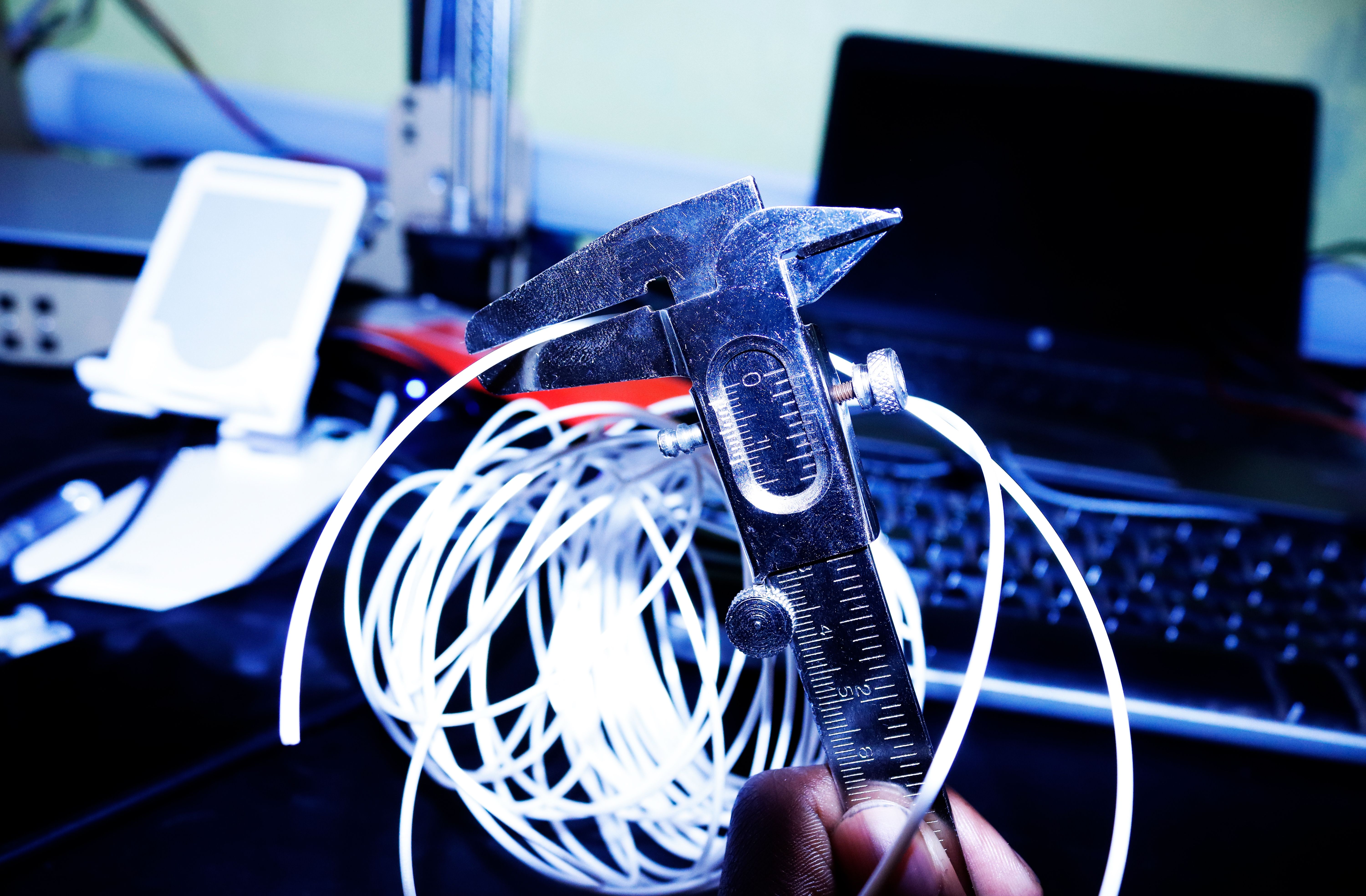

1. Измерьте диаметр филамента в 5–10 точках вдоль катушки. Запишите среднее.
2. Введите средний диаметр в слайсер (поле Filament Diameter).
3. Отдельно от электронных настроек проверьте коэффициент потока (Flow). Для этого напечатайте однослойную стенку толщиной, скажем, 0.4 мм и измерьте толщину стены.

Если вы печатаете слишком много материала, уменьшите Flow на 1–5% и повторите тест.

Совет: многие филаменты в реальности дают диаметр 1.69–1.75 мм вместо идеальных 1.75 мм. Проверьте и скорректируйте.

Адресация типичных проблем и настройки

• Нитование (stringing): уменьшите температурy на 5–10 °C, уменьшите расстояние и скорость ретракции, проверьте сухость филамента.
• Пористая поверхность: уменьшите скорость печати, увеличьте температуру или уменьшите поток.
• Сдвиги по слоям: проверьте затяжку ремней, шаговые драйверы, проверьте перегрев моторов или ослабленные крепления.
• Недоподача пластика: проверьте натяжение экструзионного механизма, чистоту сопла, правность E-steps.

Краткая таблица причин и решений:

• Проблема: первый слой не прилипает. Решение: выставьте Z‑offset ближе, улучшите адгезию стола, прогрейте стол.
• Проблема: излишняя подача. Решение: уменьшите flow, проверьте диаметр филамента, повторно калибруйте E‑steps.
• Проблема: провисание при мостах. Решение: увеличьте скорость мостов, уменьшите температуру.

Проверочный план и критерии приёмки

Критерии приёмки для базовой калибровки:

• Отклонение перемещений по X/Y/Z не более 0.2% при тесте на 10 мм.
• Экструдер подаёт 100 мм ±1 мм при тесте на 100 мм.
• Первый слой равномерный, ширина линии соответствует толщине сопла ±10%.

Тесты для проверки:

1. Измерение 10 мм по осям индикатором.
2. Экструзия 100 мм и повторный подсчёт E-steps.
3. Печать 20 мм калибровочного куба и измерение сторон.
4. Печать однослойной стенки для проверки потока.

Если один из тестов не проходит — вернитесь к соответствующему шагу калибровки.

Пошаговый SOP для быстрой калибровки (чек-лист)

1. Подготовка:
   • Инструменты: индикатор или штангенциркуль, отвертки, термопаста для стола, бумага.
   • Прогрейте хотэнд и стол до рабочей температуры филамента.
2. Проверка механики: визуальный осмотр, подтяжка ремней и винтов.
3. Измерение шагов осей на 10 мм и корректировка.
4. Экструдер: экструдируйте 100 мм, измерьте, скорректируйте E‑steps.
5. Z‑offset: установите бумажным методом и распечатайте тест первого слоя.
6. Диаметр филамента и flow: измерьте и задайте в слайсере.
7. Финальные тесты: кубы, стенки и мосты.
8. Сохраните настройки (M500) и задокументируйте значения.

Роль‑ориентированные чек-листы

Для хоббиста:

• Минимум инструментов: бумага, штангенциркуль, тестовый куб.
• Сфокусироваться на E-steps и Z‑offset.

Для лаборатории makerspace:

• Использовать индикаторы, создавать шаблоны для проверки всех машин.
• Вести журнал калибровок на каждую катушку филамента.

Для сервисного инженера:

• Полная проверка механики, драйверов и питания.
• Тестовые печати при нескольких температурах и скоростях.

Диаграмма принятия решения при проблемах с печатью

flowchart TD
  A[Печать с дефектами?] -->|Да| B{Тип дефекта}
  B --> C[Нитование]
  B --> D[Плохо прилипает]
  B --> E[Неправильные размеры]
  C --> F[Уменьшить температуру]
  C --> G[Увеличить ретракцию]
  D --> H[Сдвинуть Z‑offset ближе]
  D --> I[Улучшить адгезию стола]
  E --> J[Проверить E-steps и шаги осей]
  E --> K[Проверить натяжение ремней]
  F --> L[Повторить тест]
  G --> L
  H --> L
  I --> L
  J --> L
  K --> L
  L --> M[Проба печати]

Короткий глоссарий

• E‑steps: число шагов мотора экструдера на 1 мм филамента.
• Z‑offset: вертикальная корректировка между соплом и столом.
• Flow: коэффициент подачи материала в слайсере.

Когда калибровка не помогает

• Изношенные или дефектные механические части (подшипники, шестерни) дадут постоянные артефакты даже при идеальных настройках. Замена деталей обязательна.
• Электропитание с нестабильным напряжением вызывает пропуски шагов. Проверьте БП и заземление.
• Плохой филамент (влажный, неоднородный по диаметру) может давать артефакты независимо от настроек.

Риски и меры снижения

• Риск: повреждение сопла при слишком сильном занижении Z‑offsetа. Мера: выполнять тонкую настройку шагами 0.05 мм и проверять видимые следы царапин.
• Риск: перетяжка ремней приводит к шуму и ускоренному износу. Мера: соблюдать рекомендованное натяжение.
• Риск: перепутанные единицы измерения в прошивке. Мера: сохранять исходные значения перед изменениями.

Советы для устойчивой практики

• Ведите журнал для каждой катушки филамента: средний диаметр, рекомендованная температура, полученные значения flow.
• Проверяйте базовые параметры после сервисных вмешательств и раз в 2–3 месяца для активной печати.
• Храните филамент в сухом месте или в герметичных контейнерах с осушителем.

Итог и следующие шаги

Калибровка — обязательная часть ухода за 3D‑принтером. Она помогает сократить время на отладку печати и уменьшить расход материалов. Начните с механики и шагов на мм, затем отрегулируйте экструдер и Z‑offset, и завершите проверкой филамента и параметров печати. Документируйте изменения и возвращайтесь к тестам после каждого серьёзного вмешательства.

Важно: если у вас остаются повторяющиеся дефекты, приступайте к диагностике механики, питания и качества филамента вместо бесконечных программных корректировок.

Краткое резюме:

• Проверьте шаги осей и E‑steps.
• Настройте Z‑offset и flow.
• Фиксируйте механические элементы и сохраняйте параметры.
• Тестируйте печать и документируйте результаты.
