Как сделать солнечное USB‑зарядное своими руками

О чём эта инструкция

Эта статья пошагово объясняет, как собрать простую солнечную установку для зарядки USB‑устройств (телефонов, планшетов, повербанков, умных часов) с минимальным набором компонентов. Приведены рекомендации по выбору компонентов, расчёты ёмкости аккумулятора, схемы подключения, меры безопасности, тестирование и отладка. Подойдёт для дачи, кемпинга, мастерской и удалённых мест.

Ключевые термины в одной строке

• Солёчная панель (PV): модуль, преобразующий свет в электричество.
• Контроллер заряда: устройство, которое управляет зарядом аккумулятора и даёт выход 5 В для USB.
• Аккумулятор: хранилище энергии (обычно 12 В, свинцово‑кислотный или LiFePO4 для длительного срока службы).

Понимание солнечной энергии

Солнечная энергия — это преобразование энергии света в электрическую. Чаще всего применяют фотоэлектрические (PV) панели, которые на прямом свету выдают постоянный ток (DC). Панели бывают разной мощности: от нескольких ватт для тестовых модулей до сотен ватт для крыши дома. Для нашей задачи основная цель — получить стабильный 5 В USB‑выход через контроллер, имеющий понижающий (или буферный) преобразователь.

Важно понимать две вещи:

• Мощность панели (Вт) определяет, сколько энергии может быть произведено при идеальном освещении.
• Ёмкость аккумулятора (А·ч) определяет, сколько часов нагрузки можно запитать без подзарядки.

Используются три основных режима получения энергии:

• Прямой USB‑заряд от контроллера при достаточном солнышке (без аккумулятора).
• Заряд через аккумулятор: панель заряжает аккумулятор, контроллер стабилизирует 5 В для USB.
• Гибридный вариант: инвертор и/или DC‑нагрузки на 12 В для ламп и вентиляторов.

Выбор компонентов

Ниже — подробный список и критерии выбора. Под таблицей — рекомендации и примеры расчётов.

Основные компоненты

• Солнечная панель (PV). Выбирайте по максимальной мощности (Pmax), рабочему напряжению (Vmp ≈ 18–20 В для 12‑В систем) и току (Imp). Для зарядки мобильных устройств достаточно панели 10–50 Вт, но для питания нескольких устройств и зарядки аккумулятора лучше 100–150 Вт и выше.
• Аккумулятор (12 В). Свинцово‑кислотный (AGM/Gel) — дешёвый вариант; LiFePO4 — дороже, но легче, безопаснее и более циклоустойчив.
• Контроллер заряда. Для простоты берите контроллер с USB‑портом и защитой от перезаряда/переразряда. Контроллер должен соответствовать номиналу батареи (12 В) и иметь достаточный ток (например, 10–30 А для 150 Вт панели).
• Кабели и предохранители. Кабели достаточного сечения, предохранитель между панелью и контроллером, а также между контроллером и аккумулятором.
• Крепления, изолента, клеммы, клеммники, мультиметр.

Рекомендации по мощностям (ориентиры)

Примечание: для реальных расчётов используйте формулы ниже.

Как рассчитать ёмкость аккумулятора и мощность панели

Формулы и пример расчёта без числовых фантазий.

1. Определите суммарную нагрузку (Вт) и время работы (ч):

   • P_load — мощность устройства (Вт).
   • t_hours — желаемое время работы (ч).

2. Рассчитайте необходимую энергию E (Вт·ч):

   • E = P_load × t_hours.

3. Переведите в ампер‑часы для 12 В системы:

   • Ah = E / (12 В × η), где η — общая эффективность системы (учитывает потери при преобразовании и проводах). Для грубой оценки используйте η = 0.8–0.9 для хорошей системы.

Пример: хотим заряжать смартфон 5 В при 5 Вт в течение 5 часов.

• E = 5 Вт × 5 ч = 25 Вт·ч.
• Ah = 25 / (12 × 0.85) ≈ 2.45 А·ч.

Таким образом, даже небольшой аккумулятор 12 В × 5 А·ч покроет такую задачу с запасом.

4. Мощность панели: ориентируйтесь на дневное суммарное солнце (эквивалент часов полного солнца). Для умеренного климата возьмите 3–5 часов эффективного солнечного времени в расчёте на день.
   • P_panel ≈ E / H, где H — часы эквивалента полного солнца.
     Пример: E = 25 Вт·ч, H = 4 ч → P_panel ≈ 6.25 Вт. Берите с запасом (10–20 Вт).

Важно: в расчётах учитывайте тангенс потерь — тёмное покрытие, угол наклона, температура.

Схема подключения: блок‑диаграмма

Ниже приводится блоковая схема подключения компонентов. Контроллер выполняет роль центрального узла: от панели — вход на контроллер, от контроллера — заряд аккумулятора и выводы на нагрузку (USB и 12 В).

Подробные шаги сборки

Ниже — пошаговая инструкция с расширенным объяснением и практическими советами.

Шаг 1. Установите и соедините солнечные панели

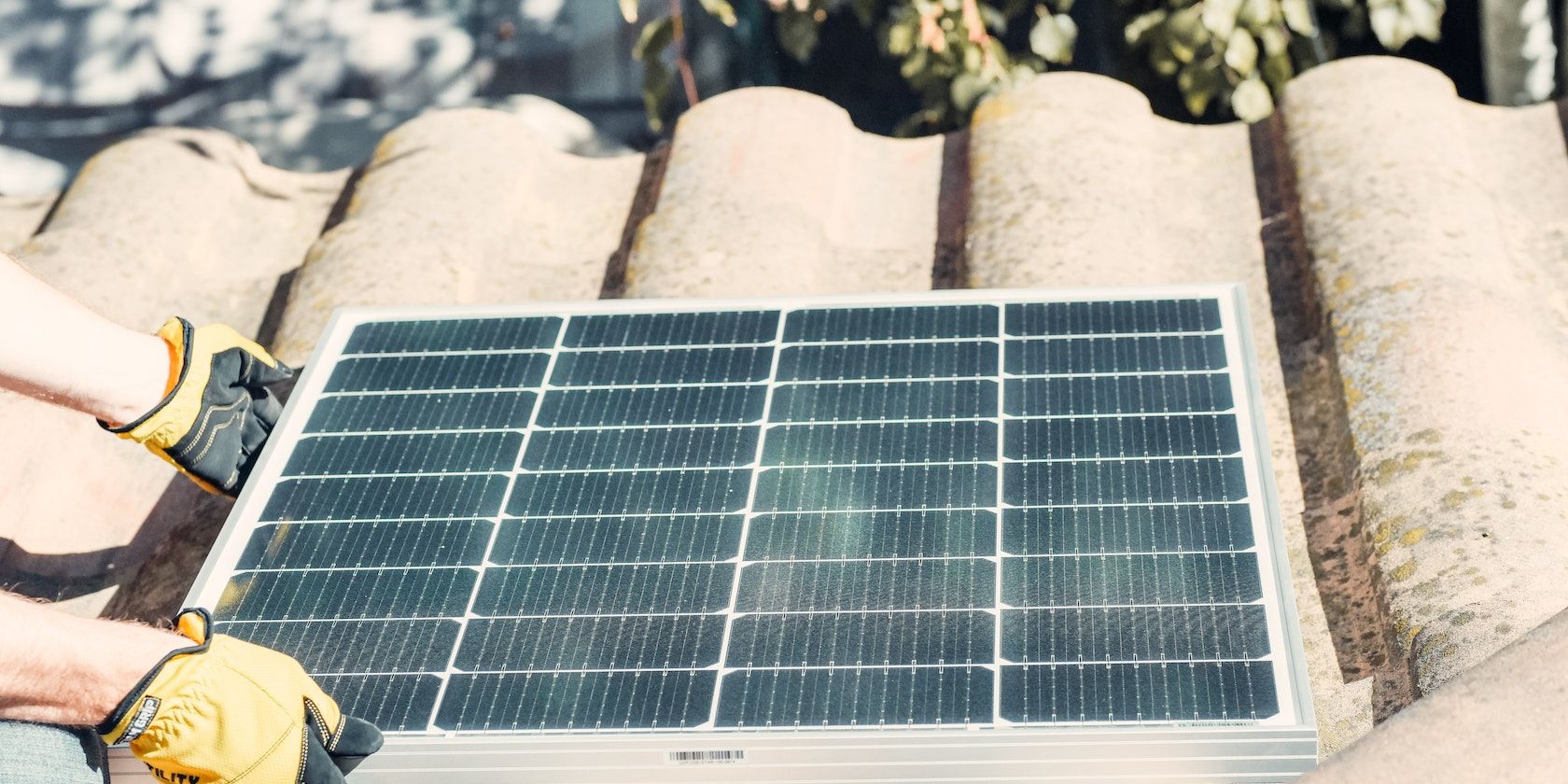

Альт: Солнечная панель, установленная на крыше, вид сверху

• Разместите панели так, чтобы они были направлены на юг (в северном полушарии) под углом, близким к широте места.
• Для увеличения тока соединяйте панели параллельно, для увеличения напряжения — последовательно. Для 12‑В схемы обычно используют параллельную/серийную комбинацию, чтобы итоговое Vmp оставалось в рабочем диапазоне контроллера.
• При параллельном соединении объединяйте все плюсы в один провод и все минусы в другой. Обязательно устанавливайте диоды или используйте контроллер со встроенными защитами против обратного тока.
• Хорошо изолируйте все соединения и помещайте их в герметичный распределительный короб.

Шаг 2. Подключите панель к контроллеру

Альт: Ближайший план солнечной панели на опоре

• Прочитайте полярность на клеммах панели (+ и −).
• Подключите провод от плюса панели к плюсу контроллера через предохранитель (устраивает защиту в случае короткого замыкания).
• Минус — напрямую к минусу контроллера.
• Перед подключением убедитесь, что нет нагрузки и аккумулятор не подключён (если контроллер имеет такие ограничения). Некоторые контроллеры требуют сначала подключить аккумулятор, затем панель — проверьте инструкцию.

Шаг 3. Установите и подключите аккумулятор

Альт: Контроллер заряда с USB‑портом и индикаторами состояния

• Подключайте аккумулятор к отдельным клеммам контроллера согласно маркировке (BATT + и −).
• Используйте толстые провода (медь) — чем меньше длина и больше сечение, тем меньше падение напряжения.
• Установите предохранитель на проводе между аккумулятором и контроллером как можно ближе к аккумулятору.
• Контроллер обычно мониторит напряжение аккумулятора и отключает панель при достижении порога зарядки (например, 14 В для 12‑В свинцово‑кислотных аккумуляторов).

Шаг 4. Подключите нагрузку и USB‑выход

• Контроллеры часто имеют отдельный выход Load, а также встроенный USB‑порт (5 В). Подключайте нагрузку к этим выводам согласно маркировке.
• Для USB‑зарядки подключите устройство через стандартный кабель USB‑A (пины 1 и 4 — 5 В и GND). Контроллер должен предоставить ровно 5 В с ограничением по току, обычно 1–2.4 А на порт.

Шаг 5. Финальная проверка проводки

• Проверьте все контактные соединения на надёжность.
• Убедитесь в наличии предохранителей в цепях панели и аккумулятора.
• Защитите от влаги распределительные коробки, используйте герметичные втулки и термоусадку.

Шаг 6. Первое включение и тестирование

• В солнечный день включите систему и поочерёдно проверьте показания контроллера: напряжение панели, напряжение аккумулятора и ток заряда.
• Подключите мультиметр последовательно или используйте цифровой клещевой амперметр, чтобы измерить ток заряда от панели и ток нагрузки.
• Понаблюдайте, как контроллер прекращает заряд при достижении верхнего порога (обычно ~14 В) и запускает заряд вновь при падении напряжения.

Профилактика и безопасность

• Всегда работайте с отключёнными цепями при подключении/переподключении.
• Используйте предохранители и, при необходимости, автоматические выключатели.
• Не допускайте короткого замыкания клемм аккумулятора — это опасно.
• Аккумуляторы могут выделять газ (если свинцово‑кислотные) — устанавливайте в вентилируемом помещении удалённо от жилых комнат.
• При использовании LiFePO4 соблюдайте инструкции производителя по зарядке и температурным ограничениям.

Типичные проблемы и способы их устранения

• Панель выдаёт низкий ток: проверьте угол наклона, загрязнение и ориентацию.
• Контроллер не показывает заряд: проверьте подключения аккумулятора и предохранители; некоторые контроллеры сначала требуют подключение аккумулятора.
• USB‑устройство не заряжается или медленно заряжается: проверьте номинал USB‑тока контроллера; замените кабель на качественный; проверьте напряжение аккумулятора (ниже 11.5 В у 12‑В системы USB‑регулятор может работать с пониженной эффективностью).

Варианты конструкции и альтернативные подходы

• Без аккумулятора: лёгкая и портативная система, которая работает только при дневном свете. Преимущество — простота и вес; недостаток — отсутствие энергии ночью.
• С инвертором: если нужно питать устройства на 230 В переменного тока, добавьте инвертор. Помните о потерях при инвертации.
• Power bank + солнечная панель: используйте коммерческий солнечный power bank, чтобы упростить сборку и избежать работы с аккумуляторами 12 В.
• Батарейный модуль LiFePO4: более длительный ресурс и меньший вес по сравнению со свинцово‑кислотными батареями.

Модель принятия решений: как выбрать конфигурацию (Mermaid)

flowchart TD
  A[Нужно зарядить только днём?] -->|Да| B[Портативная панель без АКБ]
  A -->|Нет| C[Нужен резерв/ночная работа]
  C --> D[Сколько часов резерв?]
  D -->|Мало '1–3 ч'| E[Малый АКБ 5–20 А·ч + панель 50–100 Вт]
  D -->|Средне '3–8 ч'| F[АКБ 20–50 А·ч + панель 100–200 Вт]
  D -->|Долго '>8 ч'| G[АКБ >50 А·ч, панель >200 Вт, возможно инвертор]

Контроль качества: критерии приёмки

• Корректные полярности на всех клеммах.
• Наличие предохранителей в цепях панели и аккумулятора.
• Контроллер стабильно показывает заряд и отключение при достижении верхнего порога.
• USB‑порт даёт стабильные 5 В при подключенной нагрузке.
• Провода не нагреваются при нормальной нагрузке и видимых искр нет.

Чек‑лист перед применением

• Панели установлены под правильным углом.
• Контакты в порядке, нет коррозии.
• Предохранители установлены.
• Аккумулятор в исправном состоянии и корректно подключён.
• Контроллер показывает корректные значения.

Роль‑ориентированные задачи

• Владелец: контролировать заряд и обслуживать батарею, следить за чистотой панелей.
• Монтажник: обеспечить механически надёжный монтаж и заземление, правильно проложить провода и установить предохранители.
• Инспектор: проверить волновое (пульсации) на выходе USB, соответствие с маркировкой и безопасность установки.

Тестовые сценарии и критерии приёмки

• Тест 1: Подключить смартфон и наблюдать стабильную зарядку в течение 30 минут при дневном свете.
  Критерий приёмки: ток зарядки > 0.5 А (в зависимости от устройства) и напряжение USB = 5 ±0.2 В.
• Тест 2: Полная зарядка аккумулятора от панели в ясный день.
  Критерий приёмки: контроллер показывает ток заряда и прекращает заряд при достижении выбранного порога.
• Тест 3: Короткое замыкание провода нагрузки (симуляция аварии).
  Критерий приёмки: предохранитель размыкает цепь, система не воспламеняется.

Обслуживание и долговечность

• Протирайте панели раз в 1–3 месяца в зависимости от запылённости.
• Проверяйте уровень электролита (для залитых свинцово‑кислотных АКБ) и состояние клемм.
• Для Li‑аккумуляторов следите за фирменными рекомендациями и циклической долговечностью.

Когда этот метод не подходит

• Если вам нужен непрерывный 230 В питатель для высокомощной техники — потребуются большие инверторы и значительные вложения.
• Если нужно зарядить большое количество устройств одновременно — компактный контроллер с парой USB будет недостаточен; понадобятся дополнительные порты или USB‑концентратор с поддержкой PD/QC и более мощный источник.

Краткая галерея крайних случаев

• Работа в условиях сильной облачности: мощность падает, загрузите аккумулятор и уменьшите потребление.
• Высокая температура батареи: эффективность аккумулятора уменьшается, контроллер может ограничивать ток.
• Длительное хранение аккумулятора в разряженном состоянии: приводит к необратимому снижению ёмкости у свинцово‑кислотных батарей.

Мини‑методология для быстрого развертывания (5 шагов)

1. Определите список устройств и суммарную мощность.
2. Рассчитайте требуемую ёмкость аккумулятора и мощность панели по формулам выше.
3. Купите контроллер с USB‑портом и защитами, подходящий по току.
4. Соберите схему: панель → контроллер → аккумулятор → нагрузка.
5. Протестируйте и настройте угол панелей.

1‑строчный глоссарий

• MPPT: контроллер, который оптимизирует точку мощности панели для увеличения отдачи;
• PWM: упрощённый контроллер, который переключает ток и дешевле MPPT;
• Ah: ампер‑час, единица ёмкости аккумулятора.

Часто задаваемые вопросы

Сколько времени займёт заряд аккумулятора 12 В 20 А·ч от панели 150 Вт?

Время зарядки зависит от реального тока панели в данных условиях. При идеальных 150 Вт и эффективном напряжении панели ~18 В ток ≈ 8.3 А. С учётом потерь (η ≈ 0.85) реальный ток заряда может быть 7 А. Тогда заряд 20 А·ч займет примерно 3–4 часа при хорошем освещении, но на практике — чаще 5–8 часов с учётом переменной погоды.

Можно ли подключать несколько USB‑устройств одновременно?

Да, если контроллер поддерживает суммарный ток, или через внешний USB‑хаб/разветвитель. Убедитесь, что суммарный потребляемый ток не превышает выходную способность контроллера.

Какой контроллер лучше — PWM или MPPT?

MPPT (Maximum Power Point Tracking) эффективнее в условиях переменного освещения и при высоком напряжении панелей, он извлекает больше энергии, особенно при неблагоприятных условиях. PWM проще и дешевле; подойдёт для небольших систем.

Можно ли использовать автомобильный аккумулятор?

Временно — да, но автомобильные стартерные аккумуляторы не предназначены для глубоких циклов разряда/заряда и быстро выйдут из строя. Лучше использовать аккумулятор циклического типа (deep‑cycle) или LiFePO4.

Заключение

Собрать простую солнечную установку для USB‑зарядки устройств можно с минимальными знаниями и набором компонентов: панель, контроллер с USB‑выходом и аккумулятор. Главное — правильно рассчитать мощность и ёмкость, соблюдать правила безопасности и регулярно обслуживать систему. Такой подход даёт независимость от сети, экономит электроэнергию и расширяет возможности автономного питания в походах, даче или мастерской.

Важное: всегда используйте предохранители и проверяйте полярности перед включением. При сомнениях обратитесь к сертифицированному электрику.
