Картонный сканер для смартфона

Что такое Scanbox и зачем нужен стабилизатор для смартфона

Сканирование документa смартфоном — удобный и быстрый способ оцифровать бумажные страницы. Проблема в том, что держать телефон вручную трудно: кадры часто кривые, страница может быть не ровной, освещение — неравномерным. Scanbox — это коммерческая идея портативного складного корпуса для смартфона, который создаёт ровную платформу и фиксирует положение камеры над документом.

Однако концепция настолько проста, что её можно реализовать самостоятельно из картона. В этой статье показано, как собрать картонный сканер, а также даны практические советы, альтернативы, контрольные списки и методики приёма результата.

Основная идея своими словами

Картонная платформа с ножками и отверстием для камеры формирует фиксированную дистанцию между объективом и документом. Это даёт устойчивую точку съёмки, правильную геометрию кадра и упрощает последующую обработку (обрезка, выравнивание, OCR).

Определение: OCR — оптическое распознавание символов, процесс преобразования изображения текста в редактируемый текст.

Материалы и инструменты

• Лист плотного картона формата A3 (420 × 297 мм). При желании можно использовать плотный микрогофр или плакатный картон. A3 указан для удобства — конечные детали будут A4.
• Нож-канцелярский (хорошо заточенный) или канцелярский резак.
• Жёсткий карандаш для разметки.
• Линейка (метрическая), желательно металлическая.
• Наждачная или шлифовальная шкурка мелкой зернистости для обработки кромок.
• Дополнительно по желанию: скотч, небольшие кусочки поролона или мягкой ленты для фиксации смартфона.

Локализация размеров: весь расчёт выполнен в миллиметрах; при необходимости 297 мм ≈ 11,7 дюйма, 420 мм ≈ 16,5 дюйма.

Схема проекта и чертёж

На основе A3-картона вы получите две A4-пластины. Одну пластину разделите на четыре полосы шириной 52,5 мм и длиной 297 мм — эти полосы послужат ножками и структурой. На второй A4-пластине вы вырежете верхнюю платформу с центральным отверстием для камеры и парой L-образных пазов для посадки ножек.

Параметры, которые нужно учитывать:

• Ширина полос: 52,5 мм — так получаются четыре равные полосы из A4 (210 мм / 4 = 52,5 мм).
• Глубина маленьких язычков у ножек: примерно 5 мм — для надёжной посадки в паз.
• Отступ пазов от углов: около 7 мм — оставляет достаточный материал по краю.

Пошаговая инструкция по сборке

1. Разрежьте A3 по середине — получится два листа A4.

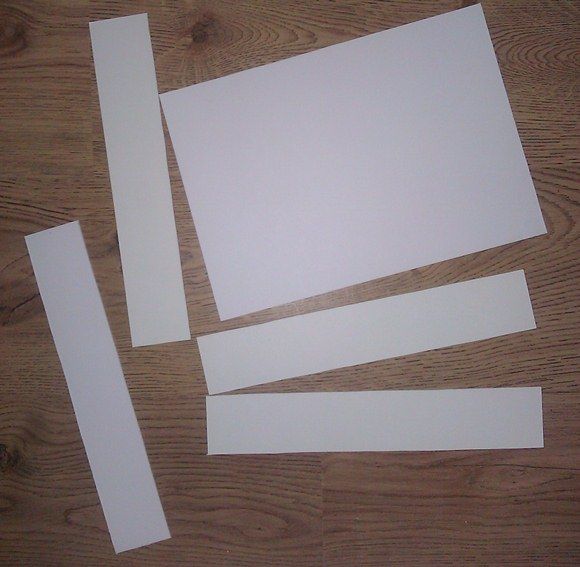

2. Один A4 разделите на четыре полосы по 52,5 мм каждая (длина 297 мм).
3. На каждой полосе посередине проведите линию для сгиба ножки. Это облегчает формирование «ноги» с двумя плоскостями.

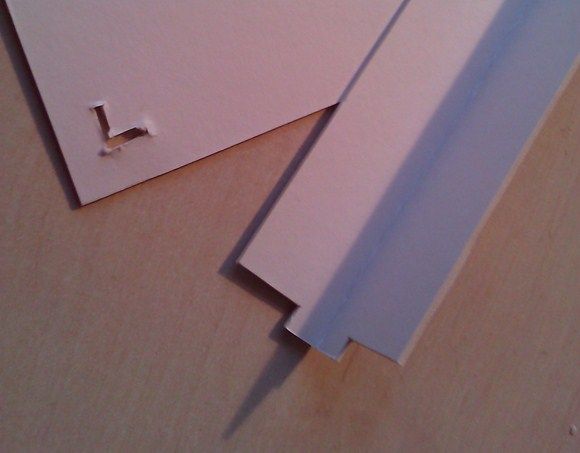

4. На одном конце каждой полосы вырежьте небольшой язычок глубиной ~5 мм.
5. На втором A4 сделайте разметку: по четыре L‑образных паза на краях (примерно 7 мм от каждого угла), соответствующие ширине ножек.

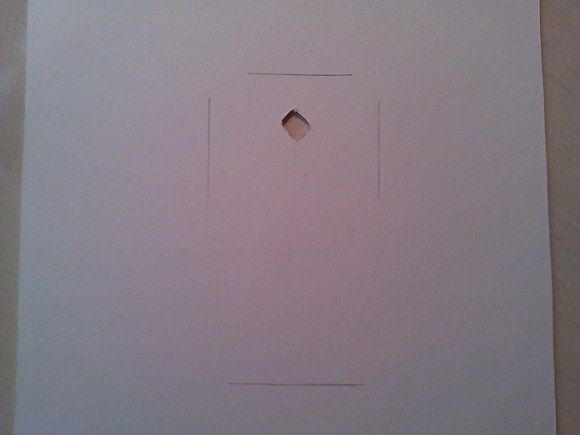

6. В центре верхней платформы аккуратно вырежьте отверстие для объектива. Сделайте отверстие чуть больше, чем посадочная область камеры — это упростит позиционирование.
7. Обработайте кромки шкуркой, чтобы убрать заусенцы и острые края.
8. Сложите ножки пополам по ранее проведённой линии и вставьте язычки в соответствующие пазы на верхней платформе.
9. При необходимости подклейте поролоновые прокладки в точках соприкосновения со смартфоном.

Совет: сделайте тестовую сборку без фиксации клеем — конструкция должна держаться за счёт пазов. Это упростит подгонку и корректировку размера отверстия под конкретную модель телефона.

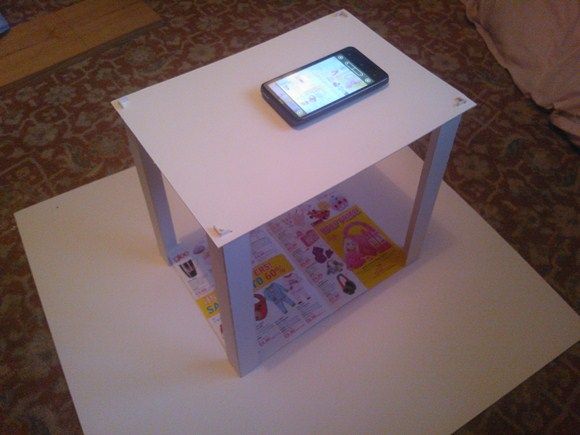

Как пользоваться картонным сканером

1. Поместите документ лицевой стороной вверх между ножками.
2. Убедитесь, что края бумаги ровно прилегают к линии ножек.
3. Поставьте смартфон на верхнюю платформу над отверстием. Если телефон лежит на задней крышке, ориентируйте объектив прямо над отверстием.
4. Запустите стандартное приложение «Камера» или специализированный сканер (например, приложения с функцией выравнивания и OCR).
5. Сфокусируйтесь и сделайте снимок. При необходимости используйте цифровой зум, но помните, что цифровой зум уменьшает детализацию.
6. Проверьте кадр на отсутствии бликов и геометрических искажений. При плохом освещении включите внутреннюю лампу или используйте внешнее равномерное освещение.

Тонкости съёмки и постобработки

• Освещение. Однородный свет без резких бликов даёт лучший результат. Разместите источники света слева и справа или используйте естественное рассеянное дневное освещение.
• Баланс белого и экспозиция. Отрегулируйте вручную, если приложение камеры это позволяет. Для документов выбирайте нейтральный баланс белого.
• Геометрия. Если документ остаётся искажённым по перспективе, используйте функцию коррекции перспективы в приложении или на компьютере.
• OCR-качество. Чем ровнее и контрастнее изображение — тем лучше распознавание. Избегайте теней, сложенных страниц и линий сетки на фоне.

Критерии приёмки

• Кадр занимает весь документ без лишних полей и крупных обрезов.
• Текст чёток при 100% просмотре (без сильного цифрового шума).
• Отсутствуют сильные блики и тени на тексте.
• Страница не перекошена более чем на 2–3° (можно корректировать программно, но лучше сразу ровно).

Контрольный чеклист перед съёмкой

• Документ ровно лежит и края выровнены по ножкам.
• Объектив над центром отверстия.
• Источники света расположены равномерно.
• Камера сфокусировалась на тексте.
• Нет посторонних бликов или отражений.

Когда самодельный сканер не подойдёт (ограничения)

• Для больших форматов (A2 и больше) картонная конструкция становится непрактичной.
• Для архивного сканирования с требованиями к цветопередаче и разрешению лучше использовать профессиональный флатбэд-сканер.
• Для трёхмерных объектов со сложной фактурой и отражающей поверхностью нужна специальная фотостудия или многоракурсная съёмка.

Альтернативные подходы

• Детский стул с просверленным отверстием. Простая и прочная альтернатива: просверлите отверстие в сиденье, положите документ под сиденье и установите телефон сверху с мягкой подложкой.
• Перевернутая коробка. Вспомните, как делают домашние «лайтбоксы» — вырезают отверстие в коробке, удаляют боковины для света. Это даёт большую внутреннюю высоту.
• Lego-конструкция. Модульные блоки удобно подгонять по высоте и фиксации телефона.
• Коммерческий Scanbox. Готовая складная конструкция с магнитами и лампой — удобный портативный вариант.

Вариации сборки и улучшения

• Добавьте направляющие для выравнивания краёв листа — это ускорит укладку каждой страницы.
• Вклейте внутренние отражатели из белой бумаги для более равномерного освещения.
• Используйте тонкую резиновую ленту или мягкий скотч на платформе, чтобы телефон не скользил.
• Сделайте «адаптер» для разных моделей телефонов: вырежьте сменные вставки с разной формой и положите их на верхнюю платформу.

Руководство оператора (SOP)

1. Подготовка: очистите поверхность и установите сканер на ровную плоскость.
2. Разметка: убедитесь, что отверстие по центру и ножки прочно сидят.
3. Установка документа: аккуратно положите страницу и прижмите по краям.
4. Фиксация смартфона: поставьте телефон на платформу и зафиксируйте мягкой лентой при необходимости.
5. Съёмка: включите режим съёмки, проверьте экспозицию и снимите.
6. Проверка качества: откройте изображение, проверьте на блики и фокус, при необходимости повторите.
7. Обработка: выполните автоматическую коррекцию перспективы и сохраните в нужном формате.

Тестовые сценарии и критерии приёмки

• Сценарий: сканирование напечатанной страницы формата A4 при дневном свете. Критерий: OCR распознаёт ≥95% символов (оценка вручную).
• Сценарий: сканирование старой фотографии с глянцевым покрытием. Критерий: минимизация бликов, видимая текстура и детализация сохранены.

Решение проблем (трипшут)

• Если изображение размыто: проверьте фокус, очистите объектив и уменьшите расстояние с помощью настроек приложения.
• Если есть блики: измените направление источников света, добавьте диффузор (белая калька) между лампой и документом.
• Если страницы деформированы: аккуратно прижмите углы тяжёлым объектом, но не повредит бумагу.

Ментальные модели и советы от практиков

• «Стабильность важнее камеры»: лучше стабильная средняя по качеству камера, чем профессиональная без фиксации.
• «Свет — это всё»: хорошее освещение экономит время на постобработку.
• «Проверяй первый кадр»: первые 1–2 снимка служат эталоном; корректируй по ним настройки.

Decision flow — выбрать метод сканирования

flowchart TD
  A[Нужен быстрый скан] --> B{Размер документа}
  B -->|A4 или меньше| C[Картонный сканер / Scanbox]
  B -->|Больше A4| D[Флатбэд-сканер или промышленный скан]
  C --> E{Требуется качество архивирования}
  E -->|Да| D
  E -->|Нет| F[Использовать смартфон + OCR]

Роли и чек-листы (быстрый доступ)

• Оператор (фотограф): проверить фокус, экспозицию, выравнивание кадра.
• Архивариус: проверяет метаданные, имя файла и соответствие стандартам хранения.
• Помощник: следит за освещением и подставляет дополнительные отражатели.

Заключение

Картонный сканер — это недорогой, быстрый и эффективный способ повысить качество сканирования со смартфона. Он не заменит профессиональные сканеры в задачах с высокими требованиями, но отлично подходит для быстрых задач: оцифровка чеков, договоров, фотографий и заметок. Экспериментируйте с материалами, освещением и конструкцией, чтобы найти свою идеальную конфигурацию.

Важно: если вам понравилась идея коммерческого Scanbox, рассмотрите поддержку оригинального проекта — самодельный вариант служит доказательством концепции и может стать хорошей заменой в бытовых условиях.

Краткое резюме:

• Собирается из одного листа A3 и простых инструментов.
• Устраняет дрожание и выравнивает перспективу.
• Подходит для большинства бытовых задач сканирования.
