Как сделать настольное крепёж для монитора, который зажимается на любом столе

Быстрые ссылки

• Что понадобится
• Шаг 1: Прикрутить фланец к деревянной основе
• Шаг 2: Установить вертикальную опору и колено
• Шаг 3: Закрепить VESA-плату на трубе
• Шаг 4: Зафиксировать конструкцию на столе струбцинами
• Шаг 5: Прикрепить монитор

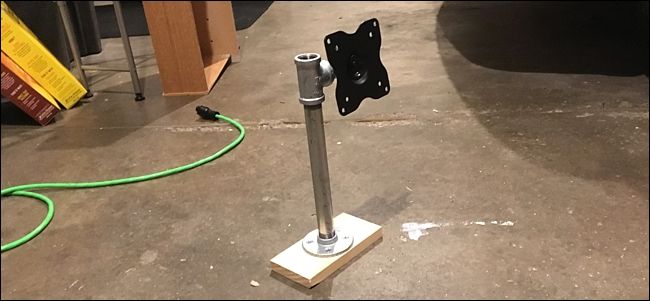

Если штатная подставка не поднимает монитор достаточно высоко, кронштейн — простое решение. Ниже — проверенная пошаговая инструкция и дополнительные рекомендации.

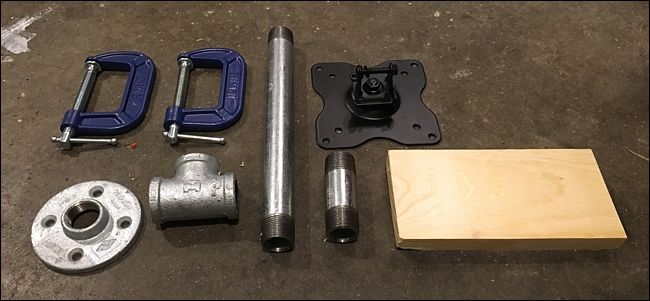

Что понадобится

Инструменты и материалы, использованные в инструкции. Можно подбирать аналогичные элементы по размеру и прочности.

• Шуруповёрт или электродрель с набором сверл
• Карандаш и рулетка
• Резьбовая оцинкованная стальная труба длиной примерно 12” (≈ 30 см) — определяет высоту монитора
• Короткая резьбовая труба длиной примерно 3” (≈ 7,5 см) — для крепления VESA-платы
• Колено или тройник под ту же резьбу (угловое соединение 90°)
• Фланец для трубы с тем же диаметром резьбы
• Пара маленьких C-образных струбцин
• Небольшие древесные саморезы (4 шт. и запасные)
• Отрезок недорогой древесины для основания (доска/квадрат)
• VESA-плата для вашего монитора (обычно 75×75 мм или 100×100 мм)

Важно: все трубы и фитинги должны иметь одинаковый наружный/внутренний диаметр. Например, если вы берёте 3/4” (≈ 19 мм), то фланец и колено должны быть под 3/4”.

Полезно знать: стандартные VESA-расстояния чаще всего 75×75 и 100×100 мм. Перед покупкой пластины проверьте расстояние отверстий на задней крышке монитора.

Материалы и размеры — шпаргалка

• Основная труба: 12” (≈ 30 см) — регулировка высоты
• Короткая труба: 3” (≈ 7,5 см) — крепление VESA
• Диаметры труб: 1/2”, 3/4” и т.п. — подбирайте фитинги под один размер
• Деревянная основа: минимум 10×10 см и толщиной 1–2 см, можно увеличить при необходимости

Шаг 1: Прикрутить фланец к деревянной основе

1. Подготовьте деревянный отрезок, который станет базой для фланца. Размер и форма зависят от стола — цель обеспечить устойчивую пластину для зажима.

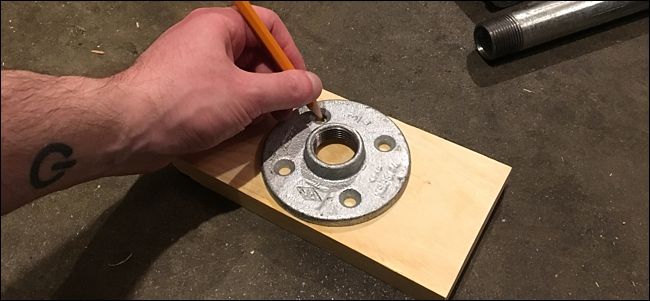

2. Поставьте фланец на древесину и обведите карандашом отверстия под шурупы.

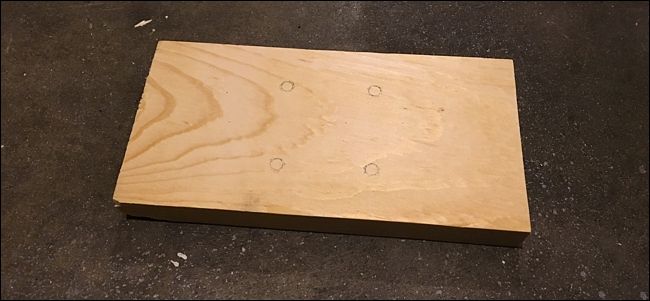

3. Просверлите направляющие отверстия (в идеале — не насквозь, но можно и полностью пройти). Это облегчит вкручивание саморезов.

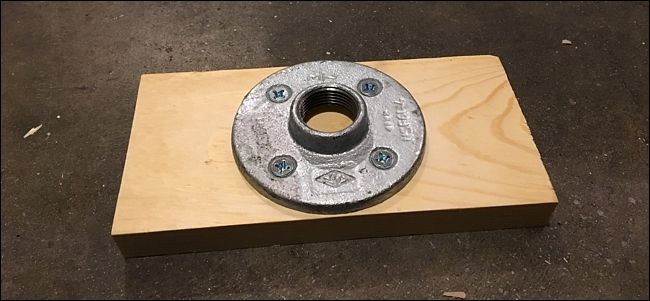

4. Прикрутите фланец к дереву четырьмя саморезами. Следите, чтобы длина саморезов не проходила насквозь и не повредила поверхность, если она будет видна.

Совет: если дерево мягкое, используйте шайбы или мелкие гроверы под головки шурупов, чтобы увеличить площадь опоры и снизить риск вырыва.

Шаг 2: Установить вертикальную опору и колено

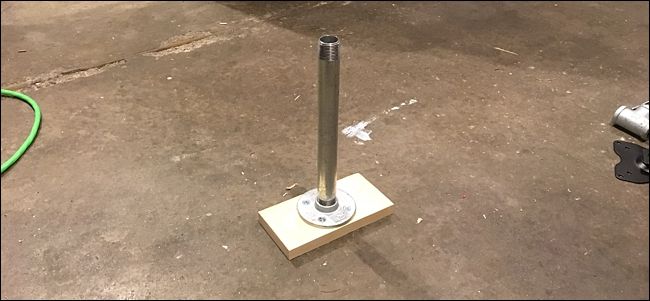

1. Вверните основную резьбовую трубу в фланец и закрутите как можно плотнее — это будет вертикальная опора.

2. Длина трубы определяет высоту монитора: при 12” (≈ 30 см) обычно получается комфортная высота для большинства столов. При необходимости используйте более длинную трубу.

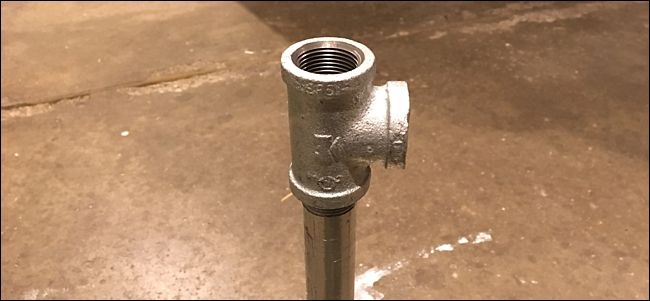

3. На верхний конец трубы при помощи колена или тройника поставьте угловое соединение под 90°. Иногда в магазине может не быть нужного колена — можно использовать тройник, если он обеспечивает тот же угол и прочность.

Замечание: если соединение нельзя полностью затянуть рукой, используйте ключи, но не перетяните — резьба должна оставаться целой.

Шаг 3: Закрепить VESA-плату на трубе

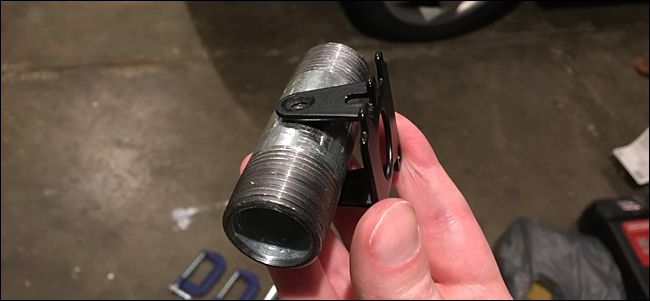

1. Возьмите короткий кусок резьбовой трубы (3” ≈ 7,5 см) и продумайте способ крепления VESA-платы. У большинства плат есть отверстия под болты, но нужна промежуточная деталь, если плата не предназначена для навешивания на трубу.
2. Чтобы зафиксировать болт, можно просверлить сквозное отверстие в трубе и провести через него болт, либо использовать металлическую скобу/пластину, которая обхватывает трубу и имеет отверстия для болтов.

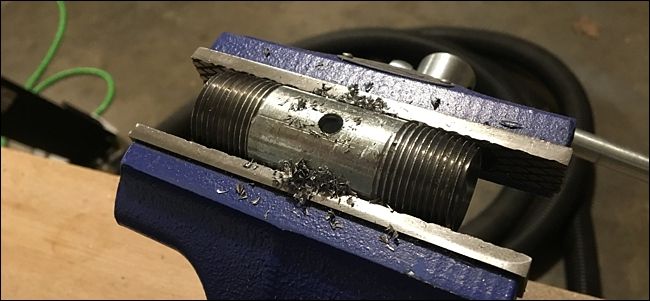

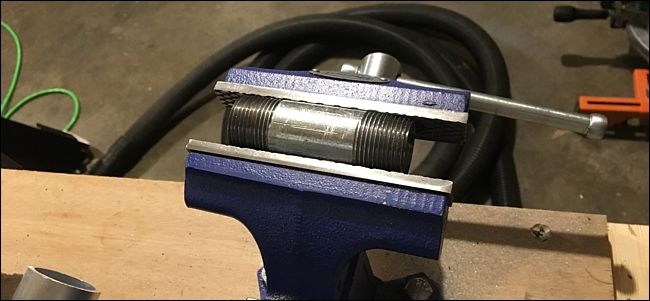

3. Зафиксируйте короткую трубу в тисках для устойчивости, если будете сверлить. Применяйте сверло по металлу и работайте медленно с равномерным давлением.

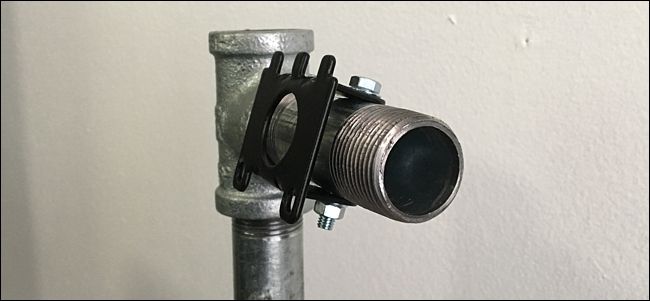

4. После просверливания просуньте болт через VESA-плату, трубу и закрепите гайкой. Проверьте, чтобы плата могла немного поворачиваться для финальной регулировки угла.

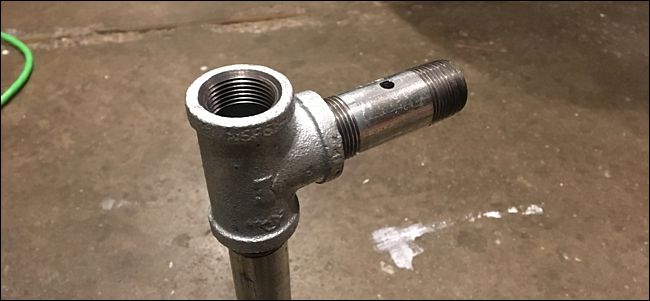

5. Вкрутите короткую трубу в колено так, чтобы отверстия указывали вверх/вниз — это позволит болту проходить горизонтально через плату и трубу.

6. Убедитесь, что конструкция прочная и болт затянут надёжно, но не настолько, чтобы деформировать трубу или пластину.

Шаг 4: Зафиксировать конструкцию на столе струбцинами

1. Найдите место на столе для установки. Учитывайте расположение кабелей, клавиатуры и угол обзора.

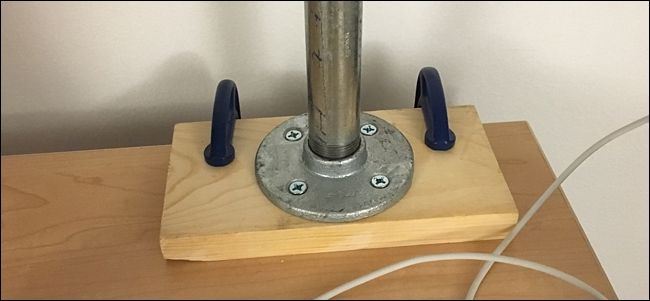

2. Используя две C-образные струбцины, зажмите деревянную основу к кромке стола. Старайтесь располагать струбцины так, чтобы они были менее заметны — с тыльной стороны или под столешницей.

3. Затяните струбцины равномерно, чтобы база не шаталась. Проверьте вертикальную ориентацию опоры и отсутствие перекосов.

Важно: убедитесь, что столешница и кромка выдерживают нагрузку. Если стол тонкий или с мягкой кромкой, добавьте прокладку из фанеры или металла между струбциной и столом.

Шаг 5: Прикрепить монитор

1. Снимите штатную подставку с монитора, если она мешает. Убедитесь, что задняя панель и VESA-отверстия чисты.

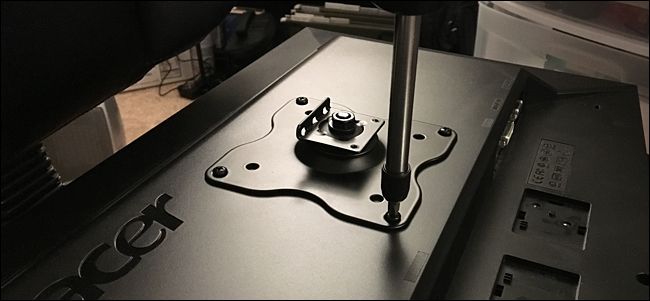

2. Прикрутите VESA-плату к задней панели монитора согласно стандартным отверстиям. Используйте болты подходящей длины, чтобы не повредить внутреннюю электронику.

3. Аккуратно навесьте монитор на готовую часть кронштейна. На некоторых платах есть защёлки или крючки, на других — плату придётся зафиксировать болтами.

4. Отрегулируйте уровень и угол наклона. Проверьте устойчивость и отсутствие люфтов. При необходимости подтяните соединения.

После установки возможно небольшое подстраивание положения и угла, но базовая конструкция готова к использованию.

Советы по безопасности и надёжности

• Проверяйте все резьбовые соединения на предмет ослабления через 1–2 недели и затем периодически.
• Не перегружайте конструкцию: рассчитывайте вес монитора и убедитесь, что труба и фланец выдерживают этот вес.
• Для больших и тяжёлых мониторов лучше использовать более крупный диаметр трубы и усиленную основу.
• Не используйте слишком длинные саморезы при креплении фланца, чтобы не повредить стол или не торчали кончики.

Альтернативные подходы

• Готовые настольные кронштейны с зажимом: быстрее и эстетичнее, но дороже. Подходят, если нужен газовый амортизатор и плавная регулировка.
• Настенное крепление: освобождает стол, требует монтажа в стену и проверки несущей способности.
• Резьбовые стойки и промышленные фланцы: более прочное решение для тяжёлых мониторов.

Модель мышления: что важно при проектировании

• Центр тяжести: чем дальше монитор выносится от точки крепления, тем больше момент, действующий на фланец и струбцины.
• Площадь опоры: большая деревянная база и две струбцины распределяют нагрузку лучше.
• Точек регулирования меньше — выше жёсткость; больше подвижных соединений — больше удобство, но возможен люфт.

Критерии приёмки

• Монитор висит ровно, без кренов и заметного люфта.
• Струбцины не повреждают стол и держат базу при умеренной боковой нагрузке.
• Все болты и соединения не имеют трещин и чисто подтянуты.
• Провода подключены аккуратно, нет натяжения кабелей, влияющего на положение монитора.

Роль‑ориентированные чек‑листы

Для мастера (тот, кто собирает):

• Подобраны трубы и фитинги одного размера
• Просверлены направляющие и закреплён фланец
• Короткая труба и VESA-плата надёжно соединены
• Проверена вертикальность и прочность

Для пользователя (тот, кто будет работать за монитором):

• Уровень глаз на верхней трети экрана
• Угол наклона комфортен для шеи
• Кабели не мешают

Для IT-администратора (в офисе):

• Соответствие VESA и весовым ограничениям
• План обслуживания: проверка крепежей через 30 и 90 дней
• План отката: всегда иметь запасную стойку/кронштейн при смене монитора

Что может пойти не так и как исправить

• Тряска при касании стола: увеличить площадь основания или поставить дополнительную струбцину.
• Монитор наклоняется — подтянуть болты на VESA-плате или добавить упорную шайбу под гайку.
• Струбцины сдвигаются по краю столешницы — добавить прокладку из фанеры под базу.

Небольшая методология проверки качества (мини‑SOP)

1. Визуальная проверка резьбы и целостности фитингов.
2. Набор тестов: вертикальная нагрузка (положите на монитор небольшой груз), боковая нагрузка (аккуратно нажмите в разные стороны).
3. Проверка на люфт: попытайтесь рукой качнуть монитор на 5–10 мм — если движение есть, подтяните соединения.
4. Финальная проверка уровня по пузырьковому уровню или приложению на телефоне.

Матрица рисков и смягчающие меры

• Риск: вырыв саморезов из мягкой столешницы — Смягчение: увеличить площадь основания, использовать более длинные саморезы с пробкой.
• Риск: перелом резьбы при перетягивании — Смягчение: подтягивать ключом до сопротивления, не применять лишнее усилие.
• Риск: падение монитора при неправильном креплении — Смягчение: дважды проверить VESA-крепёж, использовать страховочный трос для тяжёлых мониторов.

Обслуживание и уход

• Через месяц и три месяца проверьте все соединения на ослабление.
• При необходимости подтягивайте болты, но не перетягивайте — следите за деформацией металла.
• Защитите деревянную базу лаком или маслом, если поверхность будет часто контактировать со струбцинами.

Часто задаваемые вопросы

Подойдёт ли такой кронштейн для 34” изогнутого монитора?

Подойдёт не всегда — для широкой и тяжёлой панели лучше использовать более толстую трубу, усиленную базу и, возможно, настенный монтаж. Оцените вес монитора и увеличьте диаметр фитингов.

Какие альтернативы, если стол тонкий или хрупкий?

Используйте настенное крепление или отдельную тяжёлую базу, которую можно поставить на стол, а не зажимать крошечными струбцинами.

Как обеспечить регулировку по высоте после сборки?

Можно использовать более длинную трубу с дополнительной втулкой или комбинировать несколько отрезков трубы, но это снижает жёсткость. Для частой регулировки лучше купить коммерческий газовый кронштейн.

Краткое резюме

• Самодельный кронштейн из труб и фланца — доступный и гибкий вариант поднять монитор.
• Важно подобрать совместимые размеры фитингов, надёжно закрепить фланец и использовать качественные струбцины.
• Проверяйте прочность и регулярность обслуживайте конструкцию, особенно если монитор весит больше среднего.

Экспериментируйте с длиной трубы, формой деревянной базы и внешним видом, чтобы кронштейн выглядел аккуратно и отвечал вашим требованиям по высоте и функционалу.
