Как напечатать мини-штатив для камеры на 3D‑принтере

Коротко о проекте: мини‑штатив — простой и полезный аксессуар для смартфона, экшн‑камеры или лёгкой зеркальной камеры. 3D‑печать даёт возможность изготовить штатив под ваши размеры, цвет и ограничения по весу без покупки готового изделия.

Что потребуется

Основные компоненты и инструменты:

• 3D‑принтер — любой принтер для FDM/FFF подойдёт.
• Филамент — PLA удобен в работе и эстетичен; можно использовать PETG для большей прочности.
• 3D‑slicer — например Cura (для генерации G‑code).
• Кусачки (ніпперы) — для удаления наплывов и опор.
• Наждачная бумага — для шлифовки и доводки отверстий под винты.
• Комплект винтов: винт для крепления камеры (HJ garden camera fixing screw в исходном проекте) и M3 × 16 mm для ножек.
• Камера или весовой эквивалент — для тестирования устойчивости.

Важно: подбор филамента и винтов определяет несущую способность штатива. Для тяжёлой техники выбирайте металические винты и более жёсткие материалы.

Как выбрать и скачать модель 3D‑штатива

Есть много сайтов с бесплатными моделями. Один из популярных — Thingiverse. Для проекта в статье использовалась модель “Mini tripod 150mm” от DiAleksi.

1. Перейдите на страницу модели (например, Thingiverse).
2. Нажмите «Download All Files» и распакуйте ZIP‑архив (WinRAR, встроенный архиватор или команда распаковки в терминале).

Совет: перед печатью откройте STL в 3D‑редакторе, если хотите изменить длину ножек, диаметр креплений или добавить декоративные элементы.

Подготовка модели в слайсере (Cura)

3D‑принтер принимает G‑code — последовательность команд для движения экструдера и стола. Слайсер превращает STL/OBJ в G‑code.

1. Откройте Cura и импортируйте STL: File > Open File(s).

2. Настройте ориентировку деталей. Для мини‑штатива рекомендуется располагать ножки и центральный узел лёжа на плоскости, чтобы печатать без опор.
3. Проверьте параметры печати:
   • Толщина слоя: меньше слоя улучшает детализацию, больше — сокращает время печати.
   • Количество периметров/стенок: увеличьте для прочности.
   • Заполнение (infill): больше заполнения — больше жёсткости.
   • Поддержки: при ориентации лёжа опоры не нужны.
4. Нажмите Slice и просмотрите превью. Сохраните G‑code на карту памяти или отправьте по сети на принтер.

Примечание: конкретные значения (слайсера/скорости/температуры) зависят от вашего принтера и филамента.

Подготовка принтера и загрузка филамента

Перед печатью выполните стандартные приготовления:

• Проверьте, чиста ли поверхность стола и прикреплён ли адгезив (клей‑палочка, лента PEI и т. п.).
• Выровняйте стол. Если у принтера есть автоуровень, используйте его: Menu > Leveling > Auto Leveling.

• Загрузите филамент: Menu > Prepare > Load Filament.

• Установите Z‑offset, если нужно, и разогрейте экструдер и стол до рекомендованных температур для выбранного филамента.

Совет: для PLA часто хватает температуры экструдера 190–210 °C, но ориентируйтесь на рекомендации производителя филамента.

Процесс печати

Для этого штатива понадобятся четыре детали: три ножки и центральный узел (hub). Печатайте одну ножку, затем повторите для остальных или располагайте их одновременно на столе, если размер позволяет.

Рекомендации по печати:

• Расположите ножки лёжа, чтобы избежать поддержки.
• Увеличьте внешние стенки и периметры для надёжности вокруг отверстий под винты.
• При возможности распечатайте центр узла с усилением в местах крепления винтов.

Если при печати появляются дефекты (подслоение, «нитки»), скорректируйте ретракты и температуру.

Отделка: удаление лишнего и шлифовка

После печати могут остаться наплывы и следы опор. Удалите их кусачками и зашлифуйте контактные поверхности наждачной бумагой.

Важно: аккуратно обрабатывайте отверстия под винты в центральном узле. Эти зоны тоньше и легко ломаются. Лучше шлифовать постепенно и проверять посадку винта.

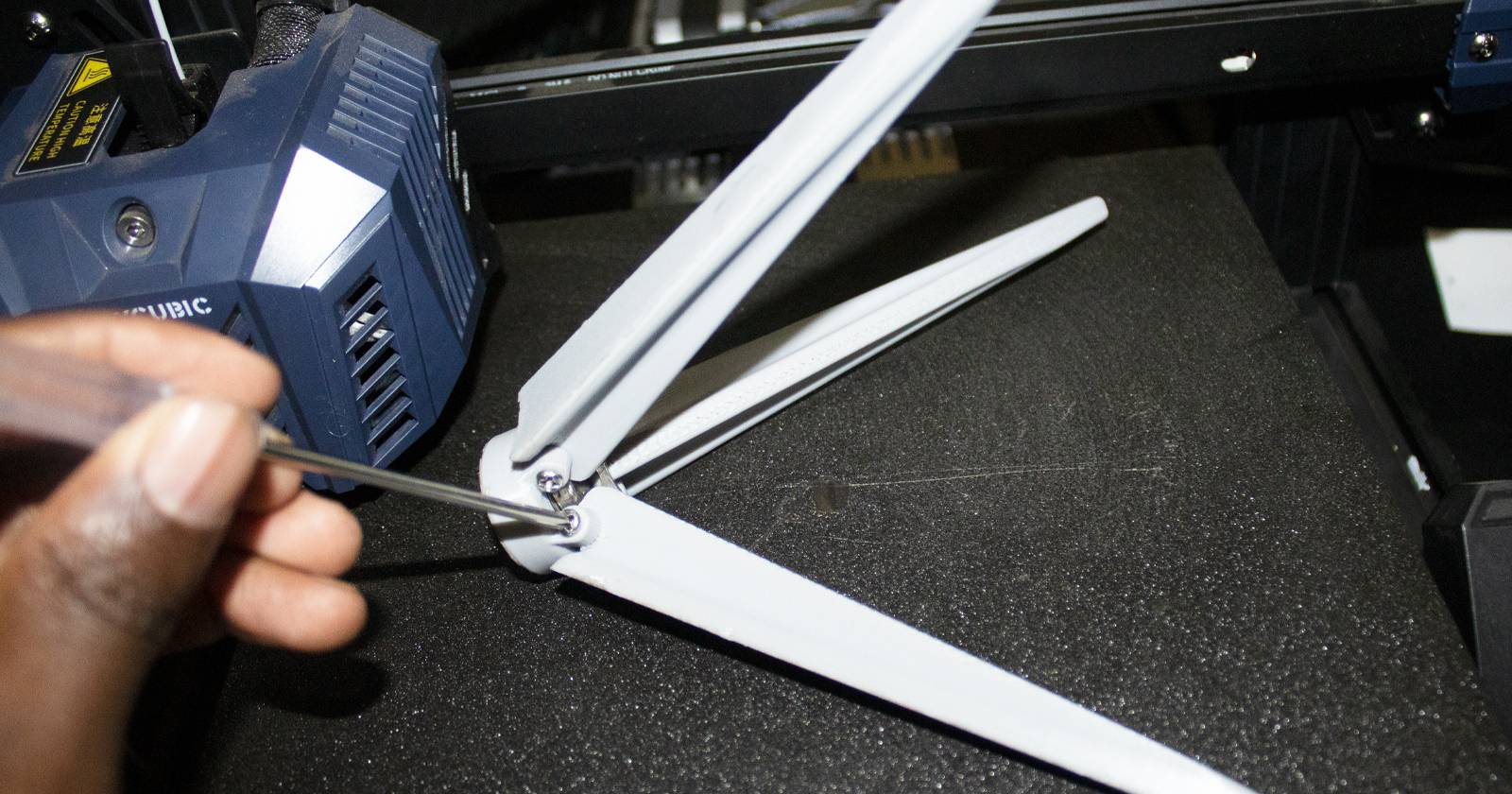

Сборка мини‑штатива

1. Вставьте винт для крепления камеры в центральный узел и закрутите по часовой стрелке до плотной посадки.

2. Закрепите каждую ножку в центральном узле с помощью M3 × 16 mm винтов. Закручивайте аккуратно, без чрезмерного усилия.

Совет: используйте пружинные шайбы или фиксирующую пасту для винтов, если ножки имеют тенденцию к разболтанности.

Крепление и тестирование камеры

Установите камеру на винт и аккуратно завинтите до плотной посадки. Раздвиньте ножки для устойчивости. Перед съёмкой выполните тесты:

• Проверьте, не шатается ли штатив при лёгком нажатии.
• Если вы используете более тяжёлую камеру, проверьте крепление дополнительным грузом.

Важно: мини‑штатив не рассчитан на крупную профессиональную технику. Для тяжёлых камер используйте полноразмерный штатив или металлические армированные детали.

Критерии приёмки

• Штатив держит камеру без заметной раскачки.
• Все винты сидят плотно, но не деформируют пластик.
• Ножки свободно регулируются и возвращаются в зафиксированное положение.
• Отверстия под винты не трескаются при умеренном усилии.

Когда 3D‑штатив не подойдёт (примеры и ограничения)

• Для тяжёлых зеркальных камер с длинным объективом — маловероятно, что самодельный PLA‑штатив выдержит нагрузку.
• Если требуется высокая точность позиционирования и тонкая настройка высоты — лучше выбирать профессиональные конструкции с шаровыми головками.
• Для наружных съёмок в ветреную погоду самодельная пластиковая конструкция может оказаться нестабильной.

Альтернатива: использовать усиленные материалы (PETG/ABS/нативный нейлон) или напечатать армирующие вставки (металлические резьбовые гильзы) для креплений.

Советы по улучшению прочности и удобству

• Вставьте металлические резьбовые гильзы в отверстия под винты для многократной сборки/разборки.
• Увеличьте число периметров и infill в слайсере в зоне креплений.
• Добавьте небольшие рёбра жёсткости в CAD перед печатью.
• Оклейте подошву ножек резиновыми накладками для лучшего сцепления.

Чек‑листы (роль‑ориентированные)

Чек‑лист для «Мейкера» (тот, кто печатает):

• Проверить файл модели и при необходимости модифицировать.
• Установить ориентацию для печати без опор.
• Выбрать филамент и температурные настройки.
• Распечатать пробный экземпляр для проверки посадочных мест винтов.
• Завершить отделку и собрать.

Чек‑лист для «Фотографа» (тот, кто использует):

• Убедиться в устойчивости штатива под вес камеры.
• Проверить, что винт крепится плотно и не прокручивается.
• Тестировать положение ножек и баланс камеры.
• Не ставить на штатив дорогостоящую технику без дополнительной проверки.

Быстрый SOP / Playbook

1. Скачать STL и распаковать.
2. Открыть в Cura: File > Open File(s).
3. Ориентировать детали лёжа, выставить усиление отверстий.
4. Slice → сохранить G‑code.
5. Подготовить принтер: автоуровень, загрузить филамент.
6. Печатать 3–4 детали.
7. Удалить наплывы, шлифовать, проверить посадку винтов.
8. Сборка винтами M3 × 16 mm и винтом крепления камеры.
9. Тестирование и при необходимости корректировка.

Краткий словарь (1‑строчная)

• Филамент — пластиковая нить (PLA/PETG/ABS) для FDM/FFF печати.
• STL — формат 3D‑модели для печати.
• G‑code — команды, понятные принтеру.
• Infill — внутреннее заполнение детали, влияет на жёсткость.

Факто‑бокс: ключевые параметры из проекта

• Модель: Mini tripod 150mm (DiAleksi).
• Деталей для печати: 4 (3 ножки + центральный узел).
• Крепёж: M3 × 16 mm; винт для крепления камеры (тип HJ garden fixing screw в исходной модели).
• Материал в статье: белый PLA (можно заменить на PETG для прочности).

Тестовые сценарии и критерии приёмки

1. Устойчивость: установите камеру и нажмите боковой рукой — штатив не должен падать.
2. Надёжность винтов: закрутите/открутите винты 5–10 раз — резьба не должна разрушаться.
3. Повторяемость: распечатайте вторую копию и сравните посадочные места — отличия не критичны.

Безопасность

• Работайте в хорошо проветриваемом помещении при шлифовке и распиливании пластика.
• При нагреве экструдера избегайте прикосновений к горячим частям.
• Не используйте мини‑штатив для техники вне допустимой нагрузки.

Краткое резюме

3D‑печать мини‑штатива — доступный и гибкий способ получить персонализированный аксессуар. Проект требует минимум инструментов и навыков в слайсинге. Ключевые моменты — правильная ориентация деталей при печати, усиление зон крепления и аккуратная отделка отверстий под винты.

Важно: протестируйте изделие перед съемкой дорогой техники.

Сделайте штатив своим: измените размеры, добавьте резиновые накладки или декоративную окраску. Удачной печати!
