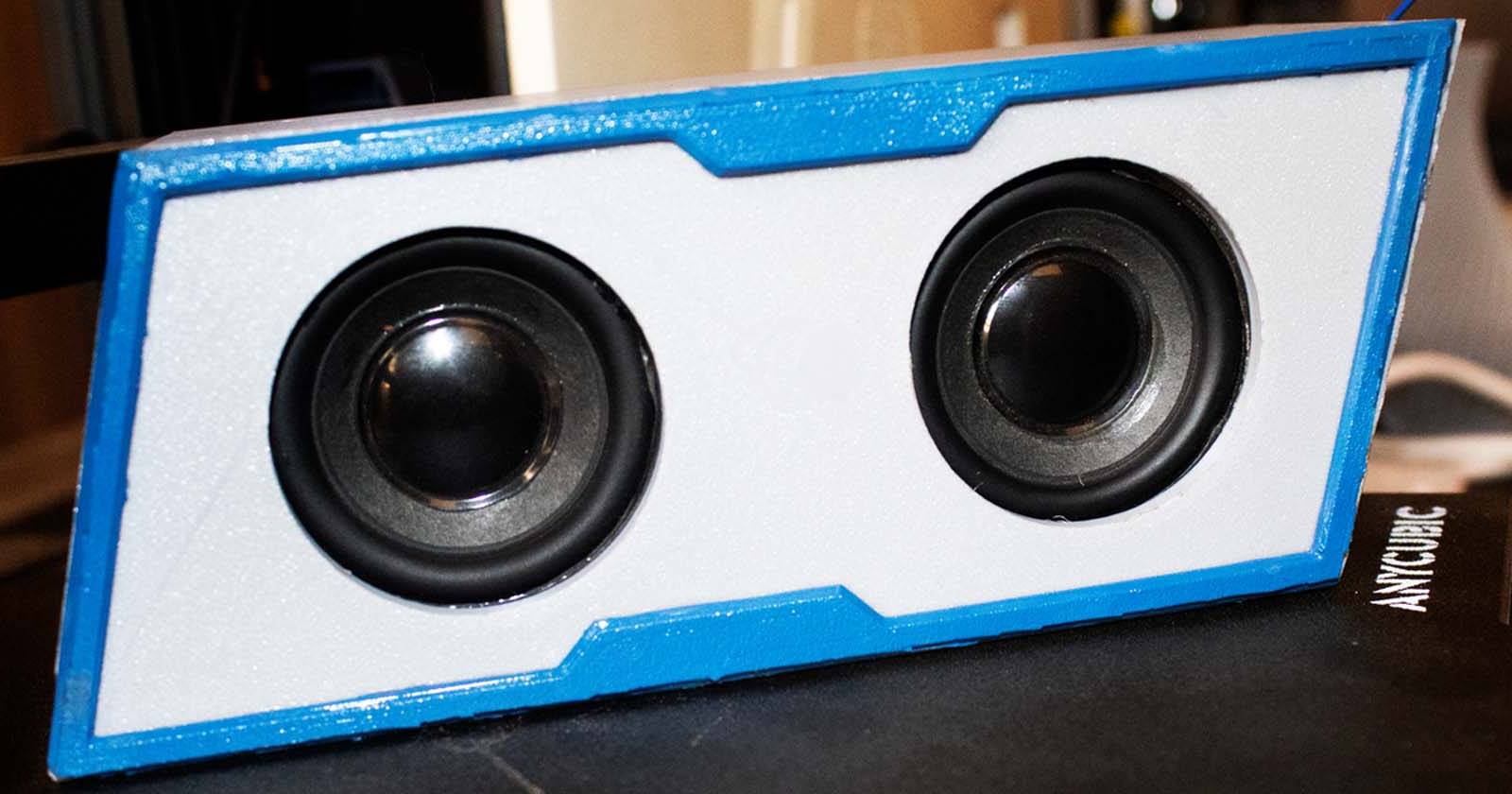

Как собрать Bluetooth‑динамик своими руками

Ключевые варианты поиска и намерения

• primary: собрать bluetooth динамик
• варианты: diy bluetooth динамик, 3d печать корпус динамика, 18650 аккумулятор для динамика, подключение усилителя, советы по пайке для аудио

Сборка собственного Bluetooth‑динамика даёт свободу дизайна, возможность тонкой настройки звука и удовольствие от самодельной вещи. Это полезный проект для хобби‑инженеров и мастеров. Ниже — развернутая инструкция с пояснениями, рекомендациями по материалам и проверками качества.

Что понадобится

Основные комплектующие и инструменты:

• Два небольших динамика (в проекте — 2‑дюймовые полночастотные)
• Плата Bluetooth‑усилителя (мини‑усилитель, рассчитанный на питание 3.7–5 В)
• Плата зарядки для Li‑ion (power bank PCB или специализированный зарядный модуль)
• Один или два аккумулятора формата 18650 (номинально ≈3.7 В, полностью ≈4.2 В)
• Корпус: 3D‑печатный корпус (PLA/ABS) или корпус из дерева/акрила
• 3D‑принтер и филамент (если печатаете)
• Набор для сборки: провода, винты, отвертка, суперклей, паяльник, припой, флюс
• Дополнительно: шкурка, грунт, аэрозоль‑краска или акриловые краски, изолента/термоусадка

Совет: если есть старый power bank с работающей платой зарядки, её можно извлечь и использовать в конструкции.

Перед началом: проверка безопасности

• Используйте только целые, не повреждённые 18650 аккумуляторы с защитой (или убедитесь, что плата зарядки и схема защищают от перезаряда и короткого замыкания).
• Работайте в проветриваемом помещении при пайке.
• Не оставляйте заряженные Li‑ion аккумуляторы без контроля и изолируйте контакты.

Шаг 1: Подготовьте корпус динамика

Корпус можно сделать из дерева, фанеры, акрила или 3D‑печатать. В проекте используется 3D‑печать, чтобы избежать точных ручных замеров и быстро опробовать разные формы.

Для 2‑дюймовых динамиков удобно найти готовый корпус: например, на Thingiverse доступен корпус Retro Bluetooth Speaker (поиск по совместимым файлам). Если готового кейса нет — спроектируйте его в CAD (Fusion 360, FreeCAD) с учётом размеров динамиков, аккумулятора и платы усилителя.

Важные моменты при проектировании корпуса:

• Толщина стенок: 2–3 мм для PLA; для лучшего баса делайте герметичный или настроенный корпус (фазоинвертор/порт).
• Отверстия под динамики: +1–2 мм запаса по диаметру для посадки и клея.
• Отвод тепла для платы усилителя (вентиляционные прорези, если усилитель греется).
• Места для крепления аккумулятора и винтов.

Шаг 2: Скачивание и подготовка файлов для 3D‑печати

Если вы выбрали готовую модель или экспортировали свою из CAD, используйте слайсер (Cura, PrusaSlicer, Simplify3D) для генерации G‑кода. Разрежьте модель на части: держатель аккумулятора, задняя крышка, основной корпус и декоративная рамка.

Рекомендации по параметрам печати (PLA):

• Заполнение (infill): 15–30% (для корпуса можно 20%); для держателя батарей — 50% или больше для прочности.
• Высота слоя: 0.2 мм — баланс скорости и качества.
• Количество оболочек (perimeters): 2–3.
• Поддержки: только если геометрия требует.

Сохраните G‑код и запишите на SD‑карту или отправьте через USB/сеть на принтер.

Шаг 3: 3D‑печать корпуса

Подготовьте принтер: выставьте уровень стола (bed leveling) и настройте Z‑offset. Многие современные принтеры имеют автоматическое выравнивание.

Пошагово:

1. Выберите материал: Preheat PLA или Preheat ABS в меню в зависимости от филамента.
2. Настройте Z‑offset по тестовому слою (Menu > Leveling > Z‑offset).
3. Запустите печать из SD‑карты или по соединению (Print from SD Card).

После печати у вас должны получиться все части: корпус, держатель батарей, рамка и крышка.

Ориентация деталей имеет значение: держатели батарей лучше печатать углом, чтобы минимизировать дефекты. Неправильная ориентация может привести к браку.

Правильная ориентация даёт чистую деталь без дополнительной настройки.

Шаг 4: Обработка и покраска 3D‑деталей

После печати удалите поддержки, пройдитесь шкуркой (начните с 200–300, затем 400–600) и зачистите кромки. Для лучшего результата используйте шпатлёвку для пластика на крупных дефектах.

Перед покраской нанесите грунт, чтобы краска легла ровнее, затем — тонкие слои краски. Для внешних панелей отлично подходят акриловые краски или аэрозоль.

При приклеивании рамки используйте суперклей точечно — он скрепит переднюю панель без видимых следов.

Шаг 5: Подключение усилителя к динамикам

Возьмите мини‑усилитель, рассчитанный под напряжение питания вашего аккумулятора (обычно 3.7–5 В). Подключите четыре провода: два на левый динамик (плюс/минус), два на правый.

Правила подключения:

• Используйте цветовую маркировку (красный = +, черный = −).
• Надёжно закрутите или запаяйте провода к клеммам усилителя.
• Проверьте непрерывность мультиметром перед подачей питания.

Это базовая электросхема, от которой зависит дальнейшая работа всей системы.

Шаг 6: Подключение аккумулятора к плате зарядки

Если вы используете плату от power bank или специализированный зарядный модуль, подключите к ней провода от аккумулятора: плюс на +, минус на −. Затем подключите плату зарядки к входу питания усилителя (если схема предполагает прямое питание) или к отдельной распределительной шине.

Закрепите держатель аккумулятора винтами в корпусе.

Поместите аккумулятор в держатель — если используется два аккумулятора, соединяйте их только в соответствии со схемой (параллельно для увеличения ёмкости, последовательно — только если вся схема рассчитана на более высокое напряжение и у вас есть соответствующие компоненты).

Шаг 7: Подключение усилителя к системе питания и пайка

Используйте припой и флюс для прочных соединений. Перед пайкой зачистите жилы проводов, залудите концы и нанесите немного флюса на контакты платы. Нагрейте паяльник до 350–400 °C и быстро выполните пайку, чтобы не перегреть компонент.

Советы по пайке:

• Короткие контакты — лучше контролировать тепло. Работайте быстро.
• Используйте термоусадку на открытых соединениях.
• Проверяйте контакты на холодные пайки (матовый вид) и при необходимости прогрейте ещё раз.

После пайки подайте питание и убедитесь, что на плате усилителя загорается синий индикатор Bluetooth.

Шаг 8: Сборка всех компонентов в корпус

Вставьте динамики в посадочные гнёзда и зафиксируйте их суперклеем и/или винтами. Вставьте плату зарядки, аккумуляторы и усилитель в предназначенные отсеки, аккуратно уложив провода, чтобы они не натягивались и не перекручивались.

Проверьте, чтобы никакие элементы не замыкали контакты друг о друга и кабельные соединения были изолированы.

Шаг 9: Сопряжение и тестирование

1. Включите устройство с помощью выключателя на усилителе. Должен загореться синий индикатор и модуль перейти в режим сопряжения.
2. На телефоне/ноутбуке включите Bluetooth и выберите название устройства.
3. Воспроизведите музыку и оцените громкость, искажения и баланс каналов.

Если звук хрипит при высокой громкости — уменьшите усиление или проверьте питание. При слабом басе — проверьте плотность корпуса и герметичность посадки динамиков.

Критерии приёмки

• Динамик включается и виден в списке Bluetooth устройств.
• Оба канала (левый/правый) работают без прерываний.
• Нет нагрева плат или аккумулятора при обычной громкости в первые 15 минут.
• Отсутствуют паразитные вибрации корпуса или скрипы.
• Элементы надежно закреплены, крышки закрываются без напряжения проводов.

Тесты и критерии приёмки (простые тесты)

• Тест воспроизведения: 3 трека с разными диапазонами (низкие, средние, высокие) — слушаем на 50%, 75%, 100% громкости.
• Тест времени работы: замерить время воспроизведения до отключения при средней громкости (запись наблюдения).
• Тест зарядки: подключить зарядное и проверить индикацию заряда и нормальный цикл заряд/разряд.

Отладка и распространённые проблемы

• Нет звука: проверьте питание усилителя, целостность проводов, правильность подключения динамиков (полярность).
• Звук сильно искажен на высоких уровнях: уменьшите громкость, проверьте качество усилителя и характеристики динамиков.
• Динамик не виден в Bluetooth: перезагрузите модуль, сбросьте настройки Bluetooth (чаще всего — короткое удержание кнопки), проверьте питание платы.
• Нагрев аккумулятора или платы: немедленно выключите и проверяйте плату зарядки и баланс аккумуляторов.

Таблица быстрого соответствия компонентов

Альтернативные подходы и советы

• Если 3D‑печать недоступна: корпус из дерева (фанера) даёт лучший звук в части низких частот при правильном объёме корпуса.
• Для большей автономности используйте две 18650 в параллель (увеличение ёмкости) — только при правильном подключении.
• Для улучшения низких частот добавьте внутреннюю демпфирующую набивку (латекс, войлок).
• Для портативности используйте литий‑полимерные аккумы с соответствующей платой защиты.

Шаблон спецификации для повторяемой сборки

• Модель корпуса: Retro Bluetooth Speaker (Thingiverse) или собственный STL
• Динамики: 2 × 2” 4Ω
• Усилитель: PAM8403 (или другой мини‑усилитель 3.7–5 V)
• Аккумуляторы: 1–2 × 18650, защищённые
• Плата зарядки: микросхема TP4056 или плата power bank
• Крепёж: 4 винта для держателя батареи, винты для динамиков
• Время сборки: 3–6 часов (без учёта 3D‑печати и покраски)

Чеклист перед окончательной сборкой (роль: мастер)

• Проверены размеры динамиков и отверстий корпуса
• Распечатаны все детали и обработаны края
• Протестированы динамики на отдельном источнике сигнала
• Испытана плата усилителя на холостом ходу
• Зачищены и пропаяны все соединения
• Аккумуляторы проверены на целостность и ёмкость
• Проводка аккуратно уложена и изолирована

Мини‑методология: этапы и ориентиры времени

1. Проектирование и выбор корпуса — 30–90 минут
2. 3D‑печать деталей — 2–8 часов (в зависимости от деталей)
3. Обработка и покраска — 1–2 часа (+сушка)
4. Электропайка и проверка — 1–2 часа
5. Финальная сборка и тестирование — 30–60 минут

Безопасность батарей и электроники — краткие правила

• Никогда не коротите контакты аккумулятора.
• Не используйте повреждённые банки 18650.
• Устанавливайте плату зарядки с защитой от перезаряда и переразряда.
• Храните аккумуляторы в противопожарной ёмкости при тестировании.

Ментальные модели и правила выбора

• «Питающий узел сначала»: сначала спроектируйте посадочные места для батарей и платы зарядки — они задают компоновку остальной электроники.
• «Герметичность влияет на бас»: если нужен глубокий бас — делайте герметичный корпус нужного объёма или добавляйте фазоинвертор.
• «Меньше шума — короче провод»: укладывайте минимально возможные длины проводов, экранируйте по необходимости.

Mermaids — идея для выбора корпуса (решающее дерево)

flowchart TD
  A[Нужен корпус] --> B{Есть 3D‑принтер?}
  B -- Да --> C[Скачиваем/печатаем STL]
  B -- Нет --> D{Умеете работать с деревом?}
  D -- Да --> E[Делаем корпус из фанеры]
  D -- Нет --> F[Купите готовый корпус или адаптируйте коробку]
  C --> G[Проверка подгонки компонентов]
  E --> G
  F --> G
  G --> H[Покраска и сборка]

Советы по улучшению звука и настройке

• Экспериментируйте с демпфированием (вата, поролон). Это уменьшает резонансы.
• Попробуйте разные профили усиления (если плата позволяет) — уменьшите усиление на высоких частотах, чтобы избежать шипения.
• При необходимости добавьте пассивный радиатор для усиления баса без увеличения корпуса.

Когда этот метод не подойдёт (ограничения)

• Если вам нужен Hi‑Fi уровень качества — самодельный проект с мини‑компонентами и маленькими динамиками не даст студийного звучания.
• Для длительной коммерческой эксплуатации требуются сертификация и схемотехническая защита батарей и зарядки.

Короткая галерея ошибок (edge cases)

• Неправильная полярность динамиков — ухудшение стереоэффекта.
• Печать держателя батареи без достаточной прочности — механическая нехватка фиксации.
• Использование неподходящей платы зарядки при параллельном соединении аккумуляторов — риск неравного заряда.

Краткий глоссарий (1 строка каждый)

• 18650: цилиндрический Li‑ion элемент, номинально 3.7 В.
• Усилитель (амп): электронная плата, усиливающая аудиосигнал для динамиков.
• TP4056: популярный чип для зарядки одной Li‑ion батареи через USB.

Итог и рекомендации

Сделанный своими руками Bluetooth‑динамик — практичный проект, сочетающий дизайн, механику и электронику. Начинайте с простого: найдите совместимый корпус, проверьте компоненты отдельно, аккуратно выполните пайку и обязательно протестируйте систему по критериям приёмки. По мере опыта можно улучшать акустику корпуса, добавлять эквалайзер или портативный дисплей.

Важно: всегда соблюдайте правила безопасности при работе с Li‑ion аккумуляторами и пайке.

Короткое резюме

• Выберите корпус и совместимые компоненты.
• Распечатайте/изготовьте детали, обработайте и покрасьте.
• Подключите динамики к усилителю, аккумуляторы к плате зарядки и выполните пайку.
• Соберите, протестируйте и отладьте звук.

Важно: при использовании альтернатив (дерево, фабричные корпуса) соблюдайте точность размеров и учитывайте акустику. Удачной сборки и приятного звучания!
