Как собрать Bluetooth-динамик своими руками

TL;DR

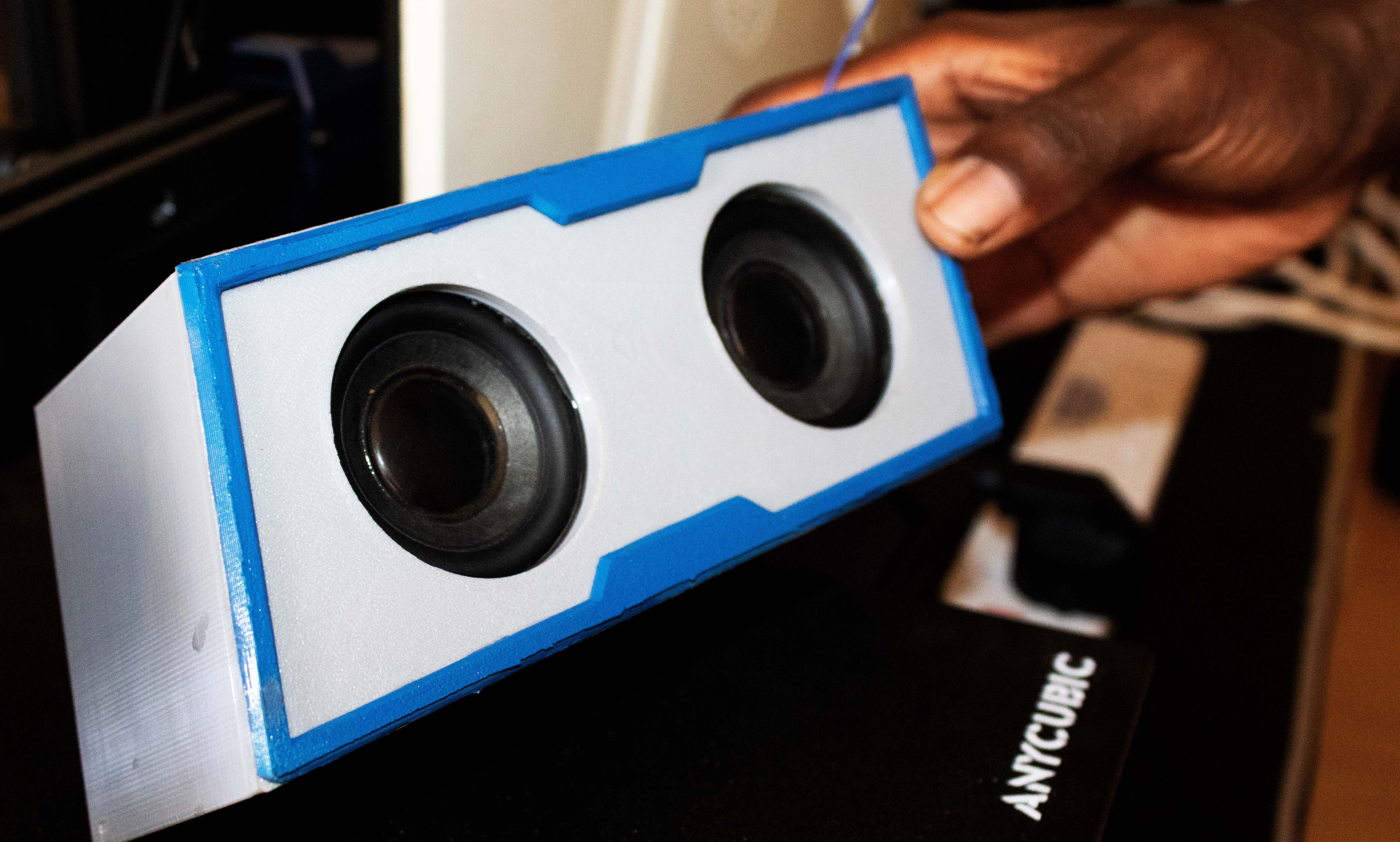

Коротко: вы можете собрать портативный Bluetooth-динамик, используя два маленьких динамика, Bluetooth-усилитель, зарядную плату и 18650 аккумуляторы. В статье — пошаговая инструкция от подготовки корпуса (3D‑печать или дерево) до подключения, тестирования и отладки с чек-листами и рекомендациями по безопасности.

Сборка собственного Bluetooth-динамика даёт свободу настроить форму, звук и функциональность под свои задачи. Это не только экономия и учебный опыт — это возможность получить уникальное устройство, сделанное вручную. В этой статье вы найдёте подробные пошаговые инструкции, практические советы, список инструментов и компонентов, а также разделы по отладке и критериям приёмки.

Важно: при работе с литиевых аккумуляторами (18650) соблюдайте меры предосторожности — аккуратно паять, не коротить контакты и использовать плату защиты/зарядки.

Кому подойдёт эта инструкция

• Энтузиастам «сделай сам» с базовыми навыками пайки.
• Тем, кто имеет доступ к 3D‑принтеру или умеет работать с деревом.
• Любителям настроить звук и внешний вид под себя.

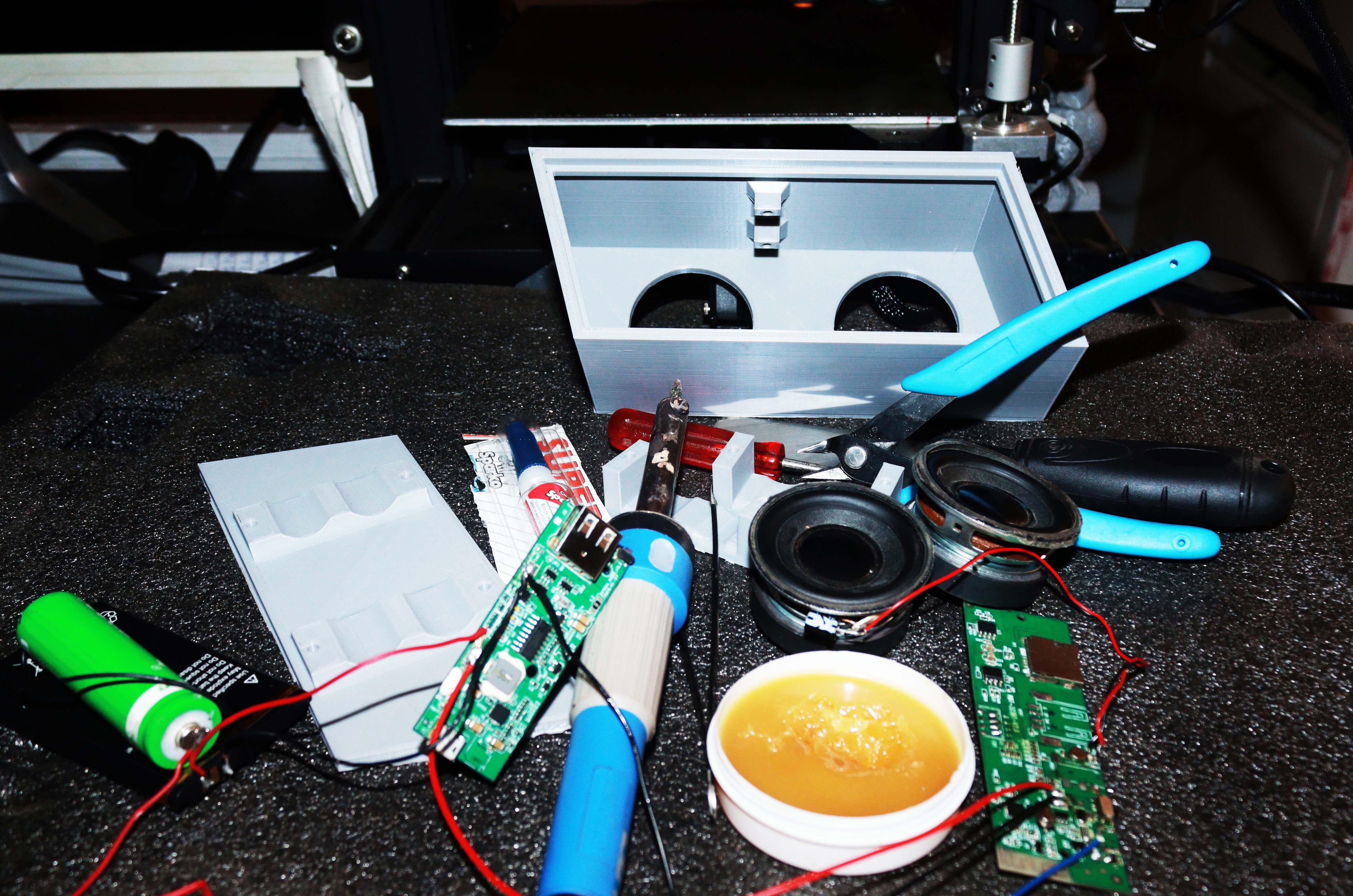

Что потребуется (полный список и советы по выбору)

Компоненты

• Два полночастотных динамика 2” (или аналогичные компактные маломощные динамики). Подберите диаметр и глубину так, чтобы они помещались в корпус.
• Bluetooth‑усилитель (мини‑плата, поддерживающая питание от 3.7–5 В). Часто встречаются платы на чипах типа TPA или PAM — выбирайте в зависимости от нужной мощности.
• Зарядный модуль для литий‑ионных аккумуляторов (например, модуль TP4056 с платой защиты или готовая плата power‑bank). Убедитесь, что плата рассчитана на количество аккумуляторов и напряжение вашей схемы.
• Один или два аккумулятора 18650 (с защитой или без, см. рекомендации). Рекомендуется использовать проверенные, не повреждённые элементы.
• Держатель(и) для аккумуляторов 18650 (печатный или покупной), винты и крепления.
• 3D‑принтер и PLA/ABS/ PETG филамент — или листовая фанера/МДФ, если будете делать корпус из дерева.
• Провода (например, 22–26 AWG для аудио/питания), клеммы, термоусадка.
• Паяльник и припой (с флюсом), мультиметр, ножницы/кусачки, отвёртки.
• Клей (суперклей или эпоксидка) и шкурка для доводки поверхности.

Советы по выбору компонентов

• Усилитель: выбирайте плату с защитой от короткого замыкания и возможностью регулировки громкости. Если планируете громкий динамик, обратите внимание на мощность (в ваттах) и сопротивление нагрузки, которое поддерживает плата.
• Аккумуляторы: новые элементы известных брендов предпочтительнее. Если используете бывшие в употреблении — проверьте напряжение и целостность, балансируйте банки.
• Зарядная плата: если используете две банки в последовательном соединении, нужна плата, рассчитанная на работу с суммарным напряжением; часто проще соединить банки параллельно и применить стандартный TP4056 с платой защиты.

Примечание: в статье далее описан распространённый вариант с одной или двумя параллельно соединёнными 18650 и зарядной платой TP4056 — это удобный и безопасный вариант для новичков.

План работ — краткая методология

1. Подготовить корпус (3D‑печать или дерево). 2. Подготовить все электронные модули и провода. 3. Расположить и закрепить держатели аккумуляторов. 4. Подпаять динамики к усилителю. 5. Подключить батарею к зарядному модулю и к усилителю. 6. Проверить соединения мультиметром. 7. Закрепить всё в корпусе и заключительное тестирование.

Каждый шаг описан подробно ниже.

Шаг 1: Подготовка корпуса

Вы можете сделать корпус из дерева, фанеры или напечатать его на 3D‑принтере. 3D‑печать упрощает создание сложных форм и посадочных мест для динамиков и платы.

Если вы используете 2‑дюймовые динамики (пример: JINGERL 2” full‑range), проверьте, что в модели корпуса предусмотрены отверстия под винты и посадочные места с учётом глубины магнитов. Многие проекты (например, Retro Bluetooth Speaker) доступны на сайтах с моделями: Thingiverse, PrusaPrinters и других.

Если вы моделируете корпус сами, учтите следующие моменты:

• Толщина стенок: минимум 2–3 мм для PLA, 3–5 мм для дерева.
• Внутренние крепления: посадочные места для держателей аккумуляторов и плат.
• Воздуховоды/порты: если вы добавляете фазоинвертор, рассчитывайте порт и объём корпуса (для большинств компактных динамиков можно обойтись герметичным корпусом).

Совет: сделайте монтажные отверстия и каналы для проводов в файле модели, чтобы не сверлить пластик после печати.

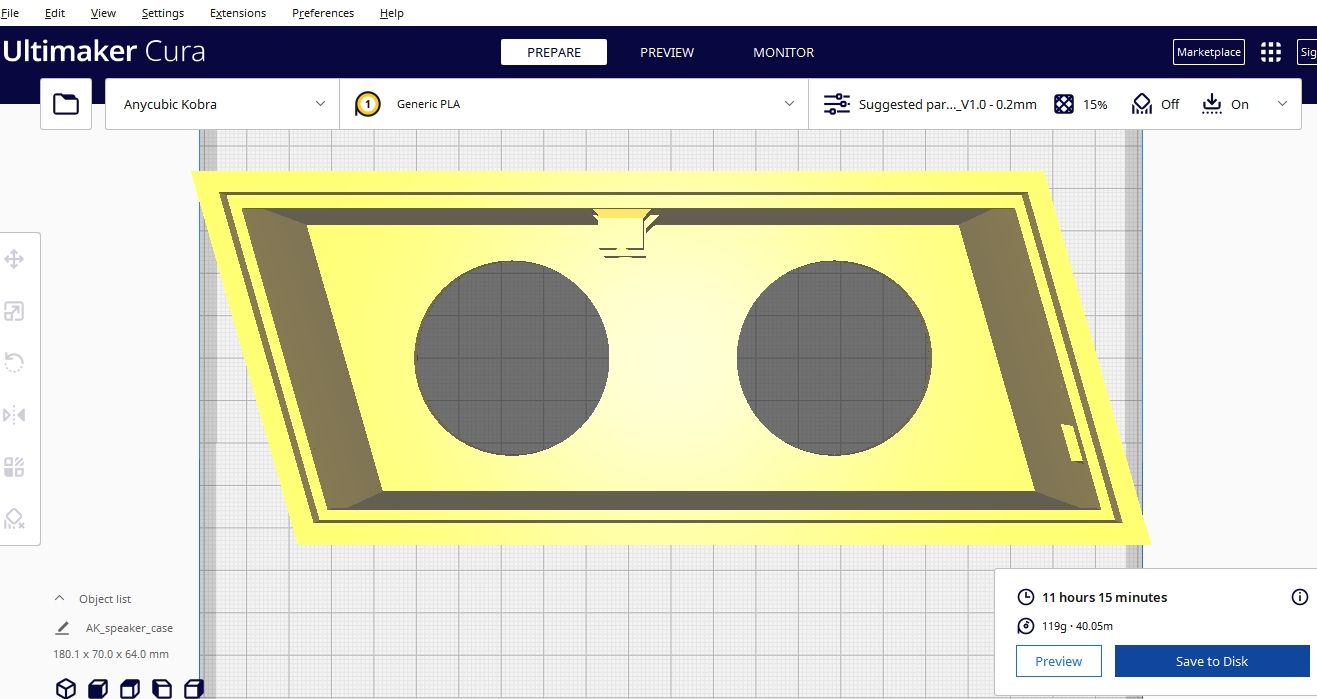

Шаг 2: Подготовка файлов для 3D‑печати

Откройте STL‑модель в слайсере (Cura, PrusaSlicer и т.д.) и убедитесь, что вы подготовили все части: держатель аккумуляторов, заднюю крышку, основной корпус и декоративную рамку (trim). Экспортируйте G‑code для вашей модели принтера.

Рекомендуемые настройки печати для PLA:

• Слои: 0.2 мм для баланса скорости и качества.
• Заполнение (infill): 15–25% для корпуса — больше, если нужна механическая прочность.
• Периметры: 2–3 контура для жёсткости.
• Поддержки: только если модель имеет свисающие элементы.

Подготовьте ориентацию каждой детали, особенно держателя аккумуляторов: правильная ориентация на столе зачастую даёт более прочную печать без дефектов.

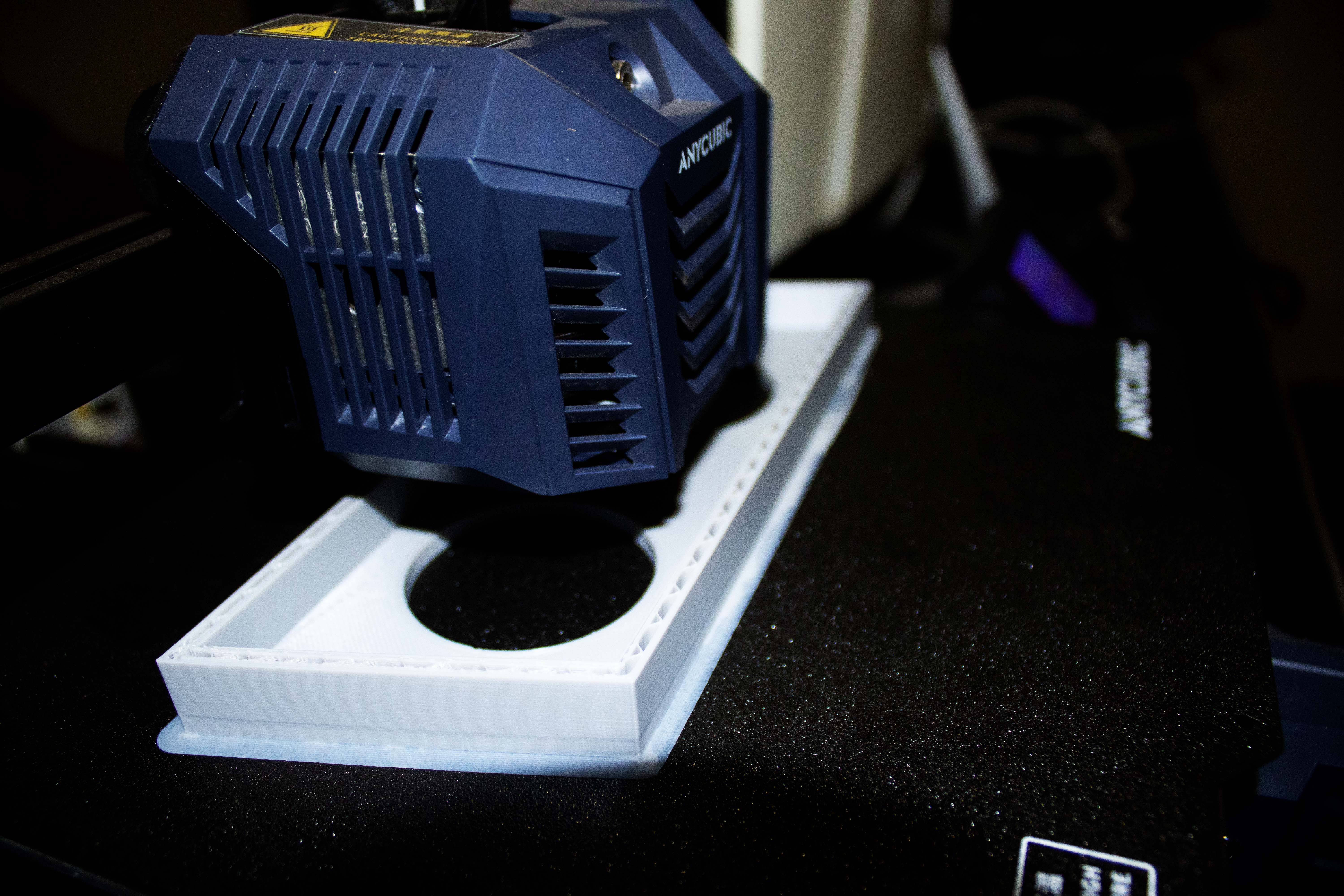

Шаг 3: 3D‑печатайте корпус

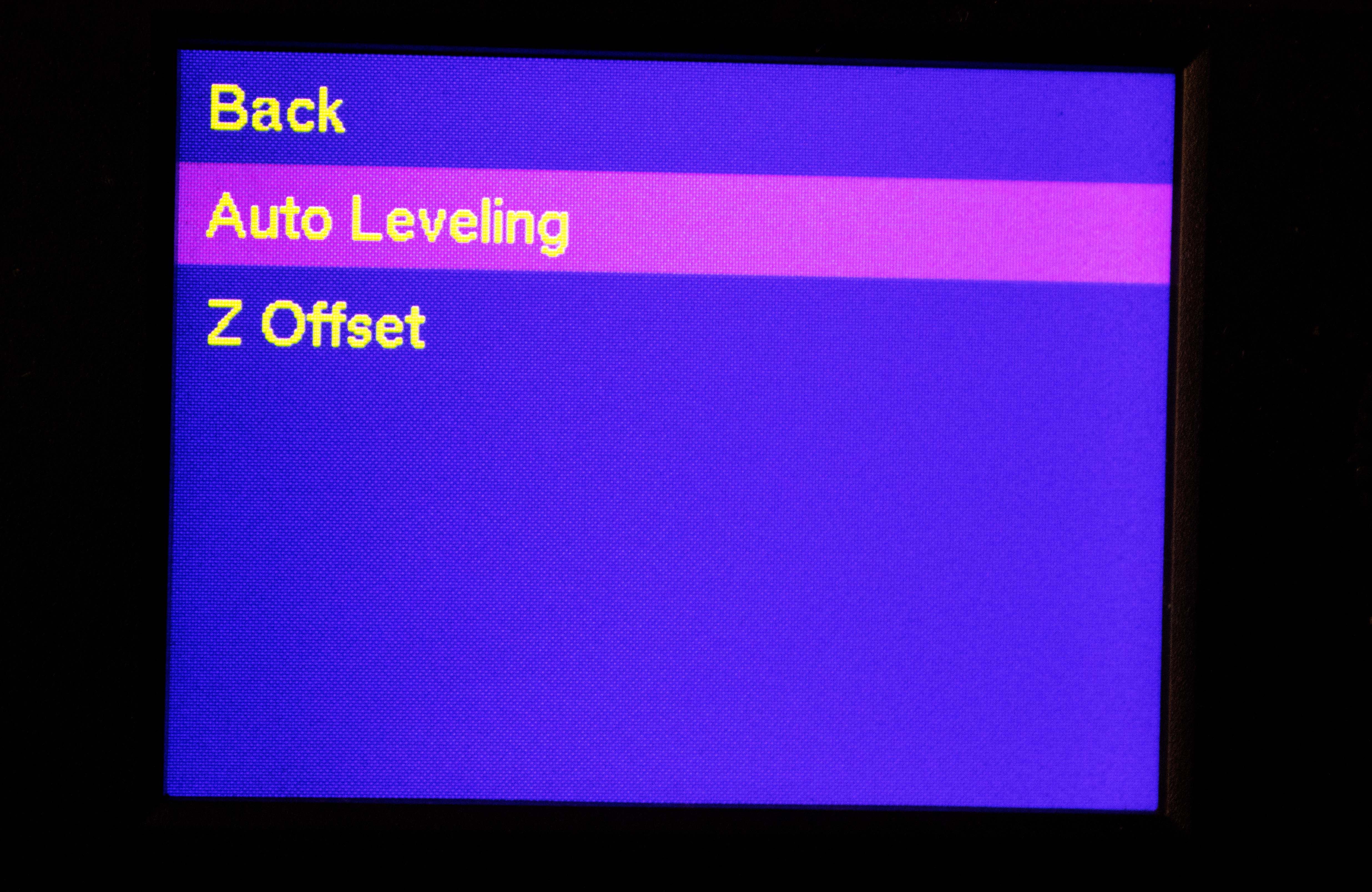

Перед печатью выполните калибровку стола и установите Z‑offset. На многих принтерах есть автокалибровка: выберите опцию автолевелинга и при необходимости отрегулируйте Z‑offset в меню Leveling > Z‑offset. Разогрейте экструдер и стол (Preheat PLA или Preheat ABS) в зависимости от филамента.

Запустите печать с SD‑карты или подключением к компьютеру. После завершения у вас должны получиться все четыре части корпуса.

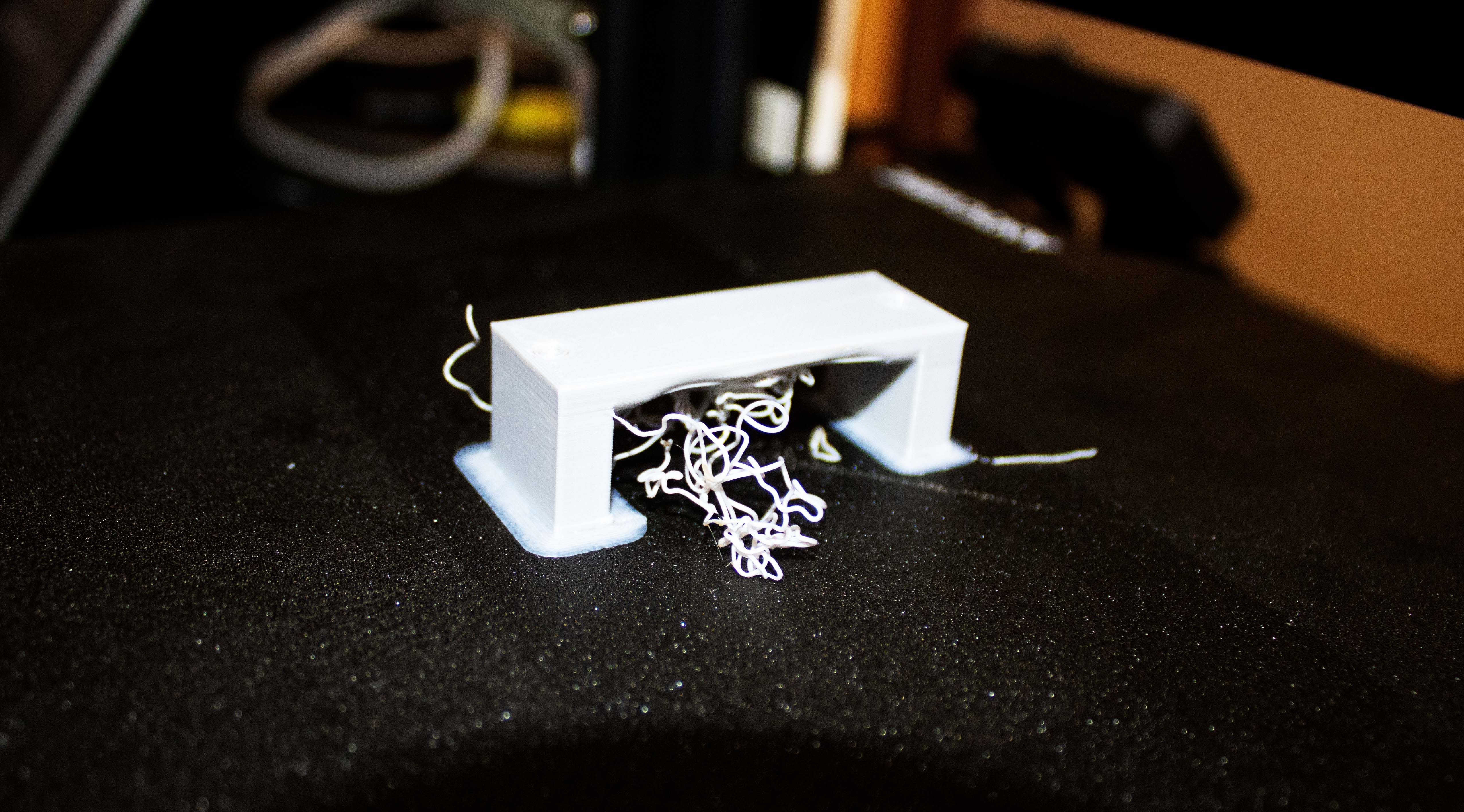

Если при печати появляются дефекты — проверьте ориентацию деталей в слайсере. Для держателя аккумуляторов чаще всего угол ориентации важен: если печатать «вниз ногами», могут возникнуть неудачные перетёки и слабые углы.

Ориентируйте такие детали так, чтобы углы и тонкие стенки печатались с минимальными свесами — это сократит необходимость в поддержках и даст более прочную деталь.

Шаг 4: Обработка и покраска печатных деталей

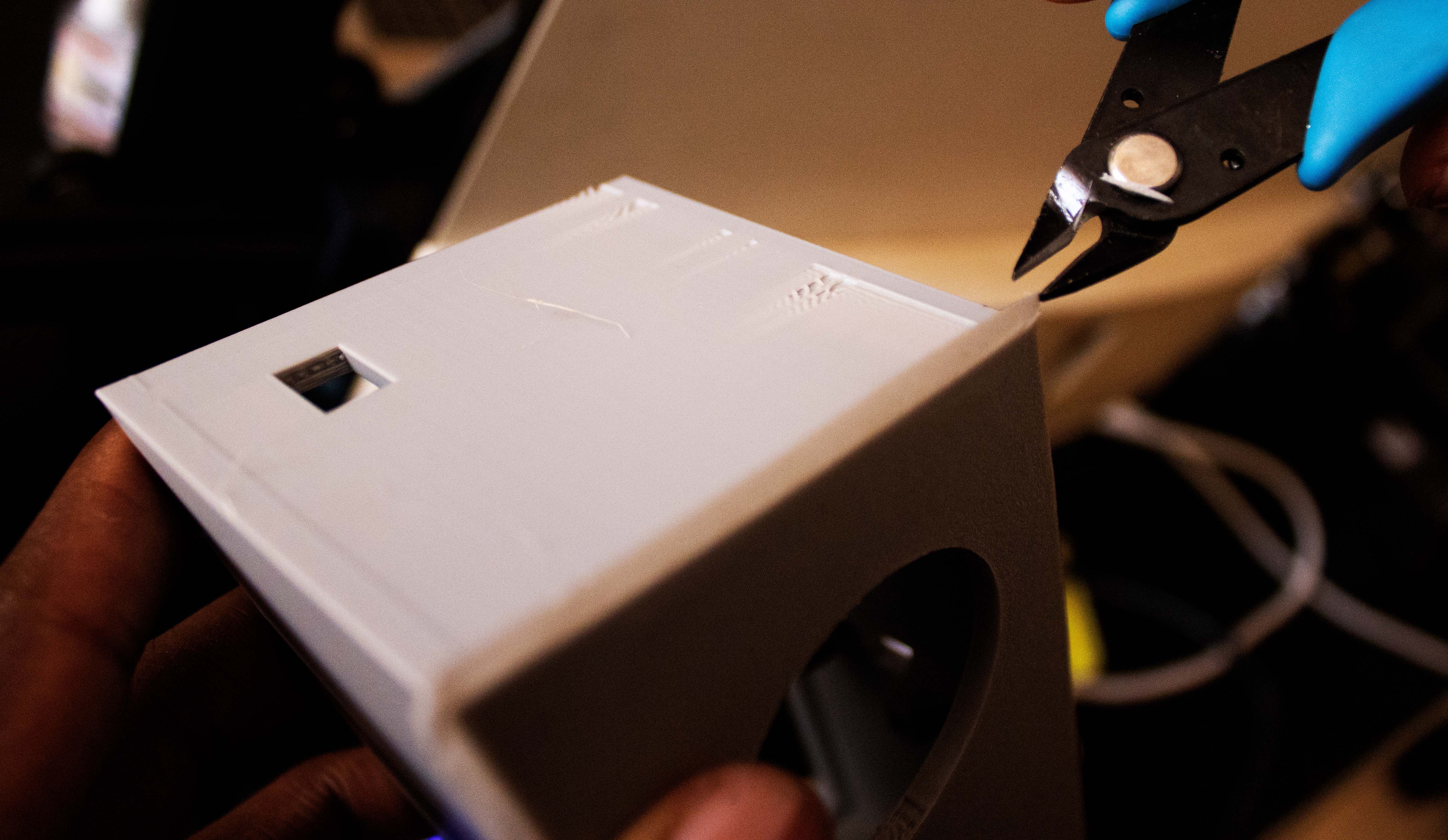

Удалите наплывы, аккуратно отшлифуйте поверхности, чтобы убрать слои и неровности. Для PLA обычно хватает шкурки 220–400 grit. При желании используйте шпатлёвку или специальный грунт для пластика.

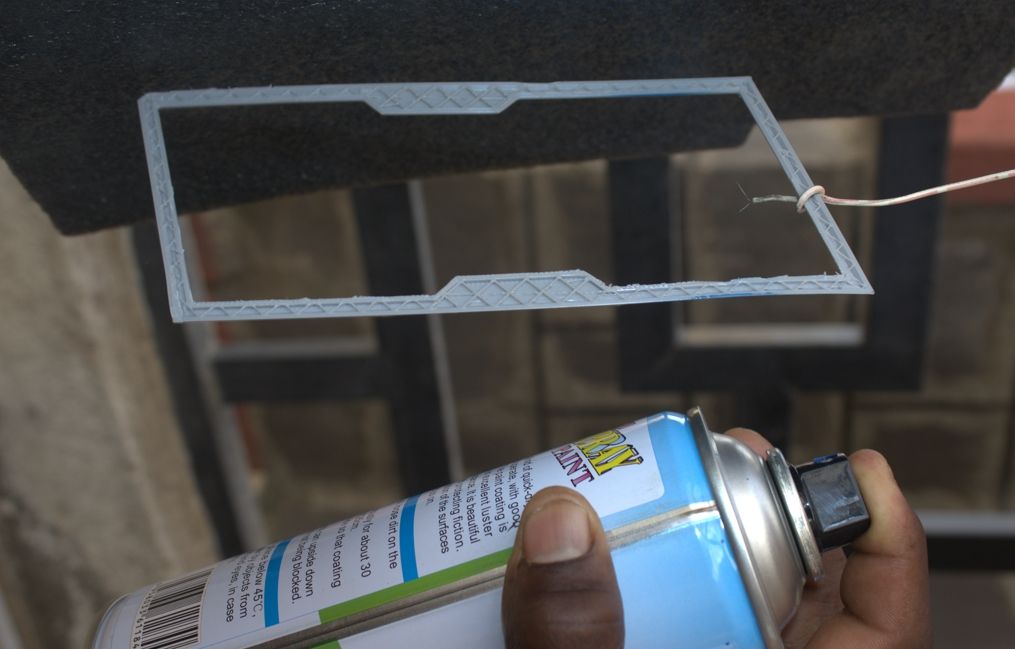

Нанесите грунтовку (primer), чтобы краска легла ровно — особенно важно для ярких цветов. После высыхания грунта наносите краску тонкими слоями, давая каждому слою полностью высохнуть.

Для декоративной рамки и передней панели в статье мы покрасили переднюю часть в синий цвет: сначала слой грунта, затем несколько тонких слоёв акриловой или аэрозольной краски.

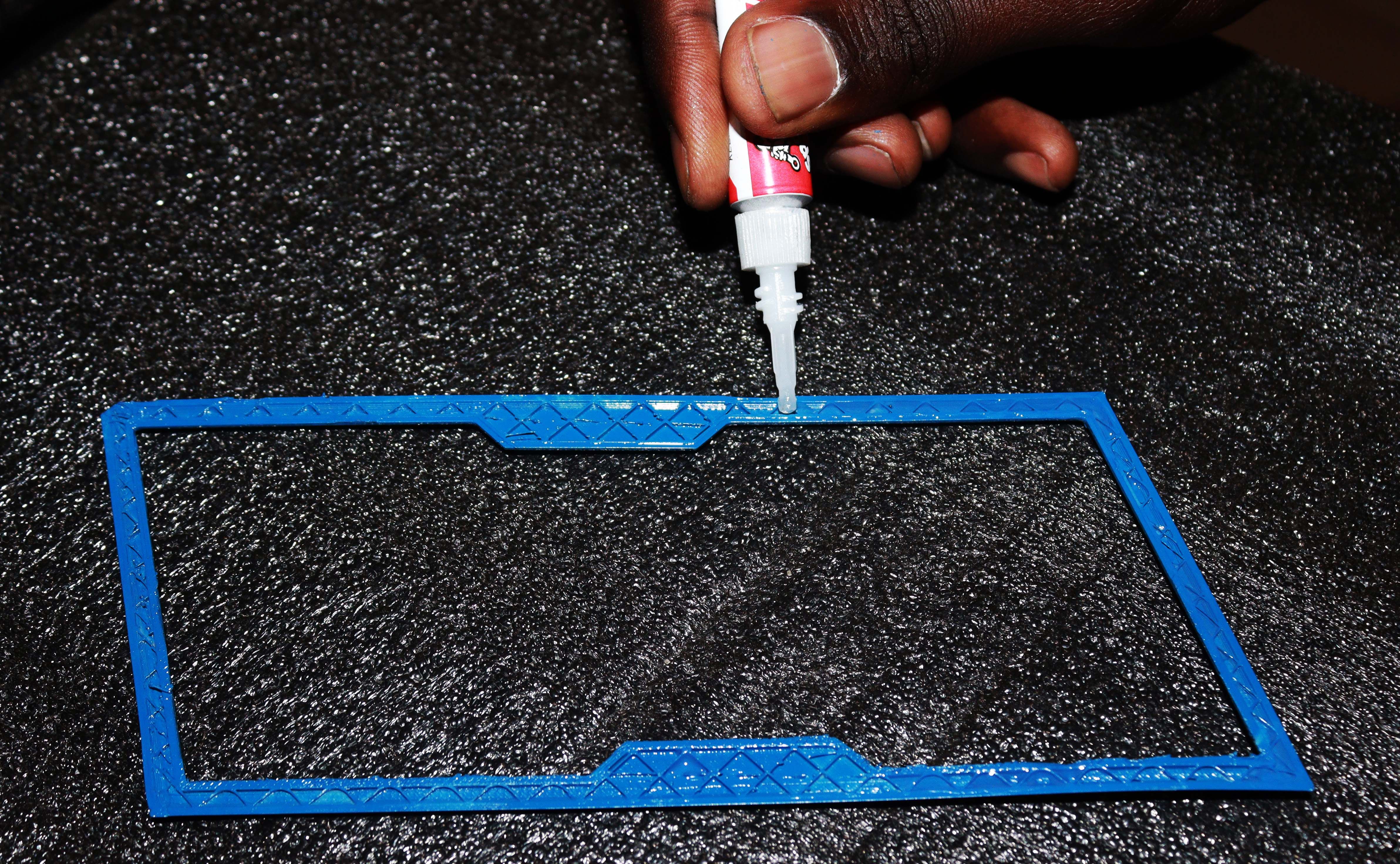

После покраски используйте клей (суперклей) для посадки декоративных деталей. Дайте клею полностью схватиться перед дальнейшей сборкой.

Важно: не наносите сильный механический стресс на свежую краску — дайте детали полностью высохнуть 24 часа, если требуется долговечность отделки.

Шаг 5: Подключение усилителя к динамикам

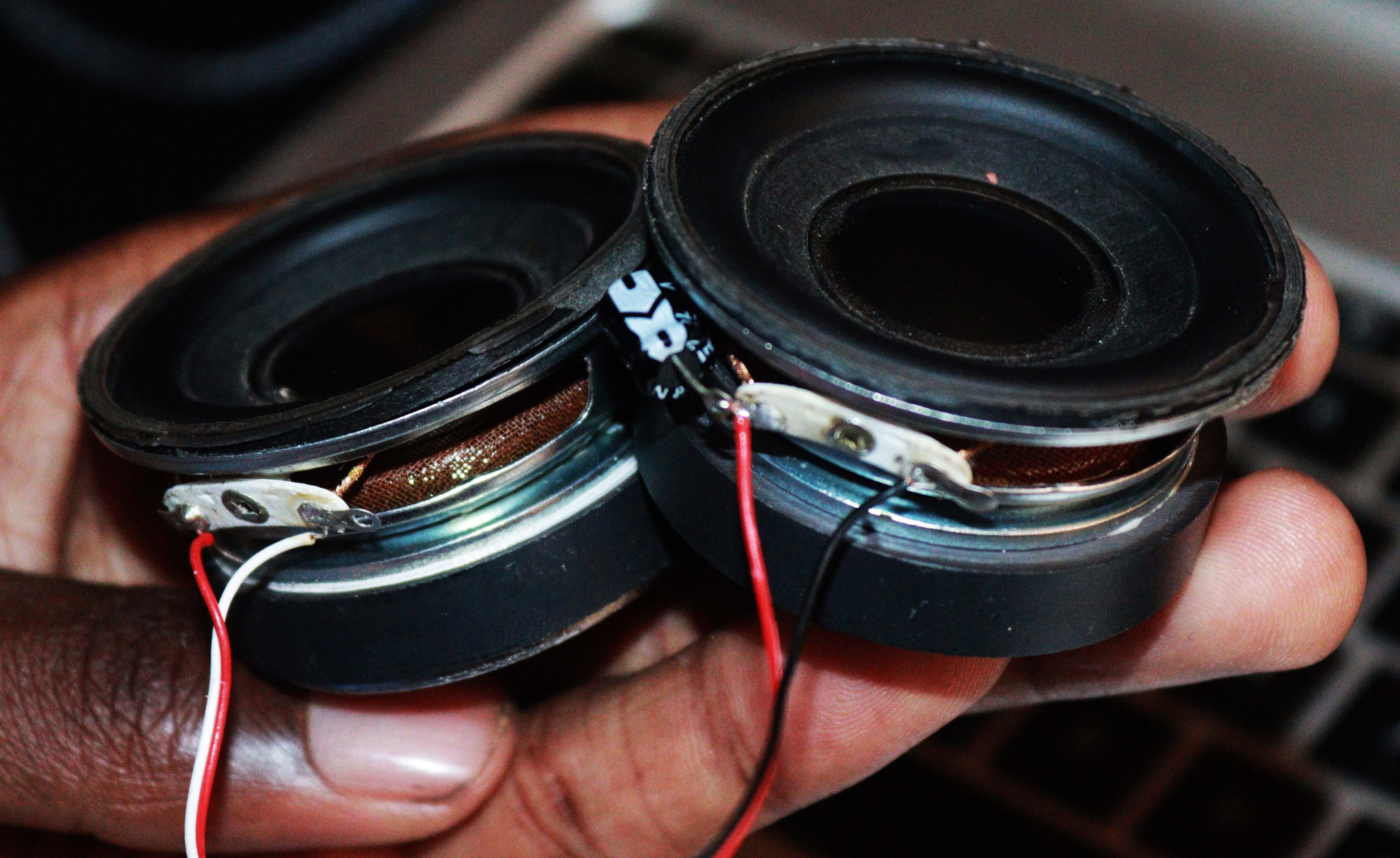

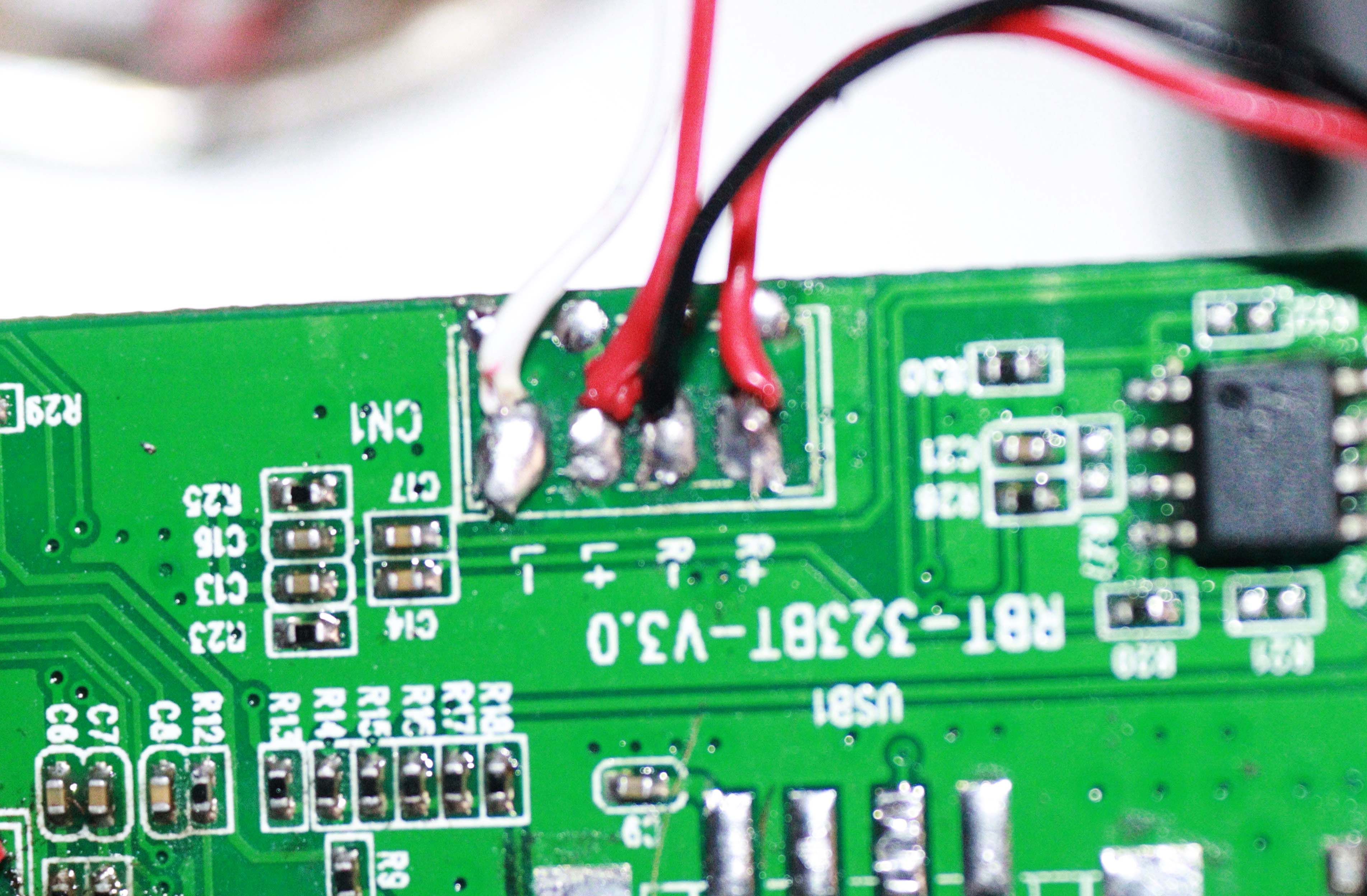

Возьмите вашу мини‑плату усилителя и подготовьте четыре провода (по два на каждый динамик — + и −). Отрежьте провода нужной длины, зачистите концы и припоите к клеммам усилителя. Обозначьте полярность: красный — +, чёрный — −.

Проверьте сопротивление каждого динамика мультиметром (обычно несколько Ом) — это поможет определить, нет ли обрыва. Подключите провода усилителя к динамикам и надёжно зафиксируйте.

Совет: если у вас на плате есть маркировка L+/L− и R+/R− — соблюдайте её, чтобы не перепутать каналы.

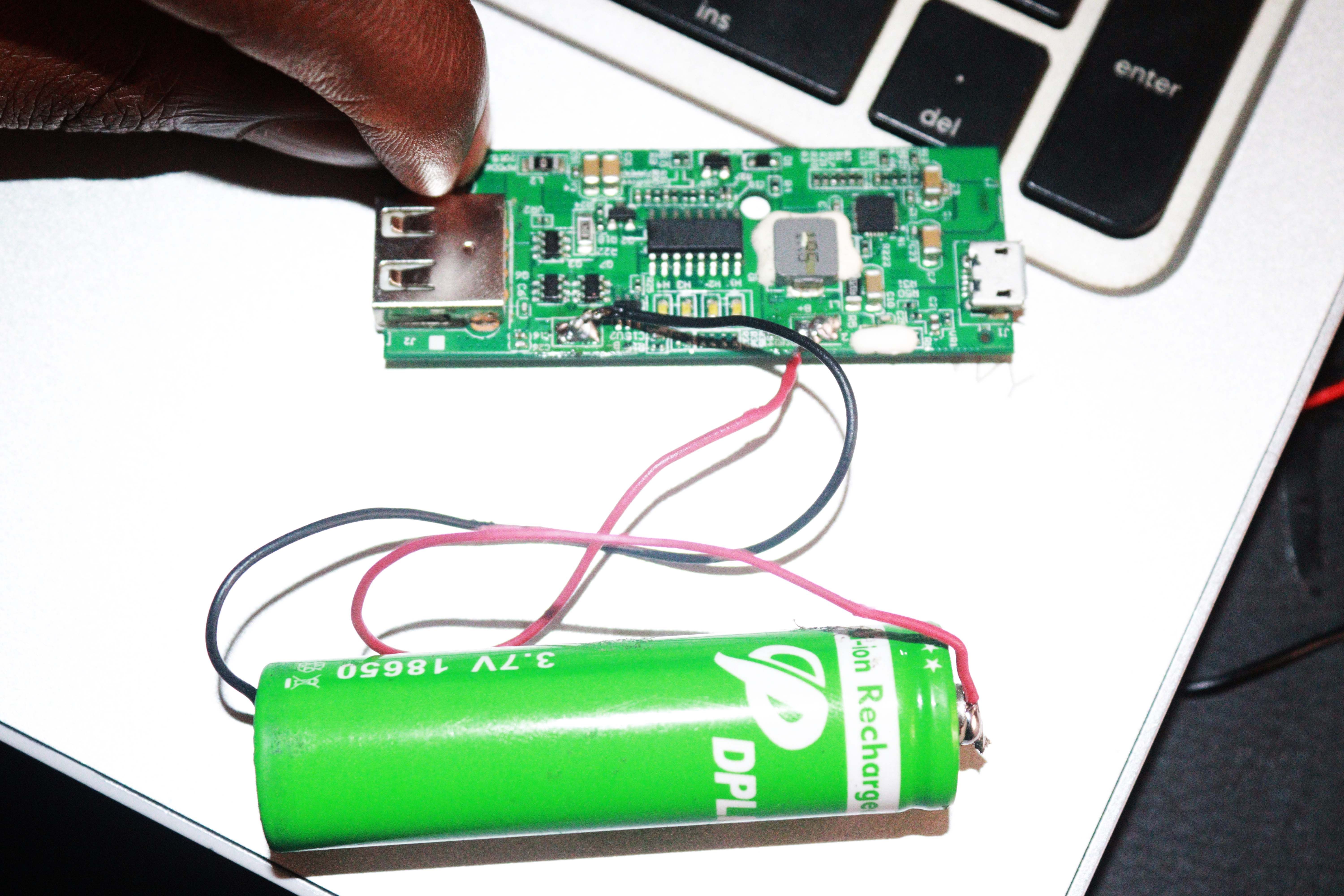

Шаг 6: Подключение аккумулятора к зарядному модулю

Вариант: использовать готовую плату от power‑bank или модуль TP4056 с платой защиты (при параллельном соединении аккумуляторов).

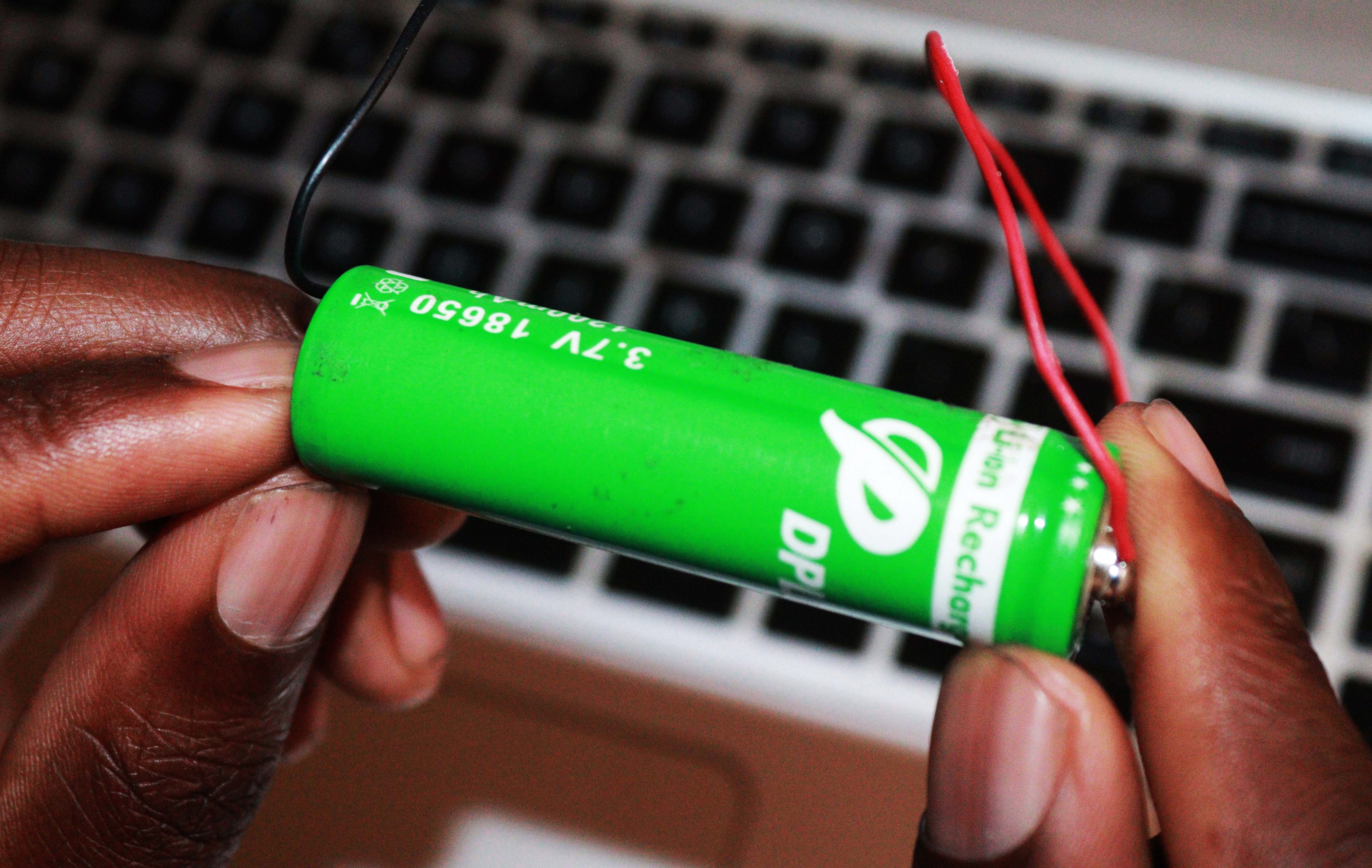

1. Прикрепите к аккумулятору провода к контактам «+» и «−». 2. Подключите их к соответствующим выводам на зарядной плате.

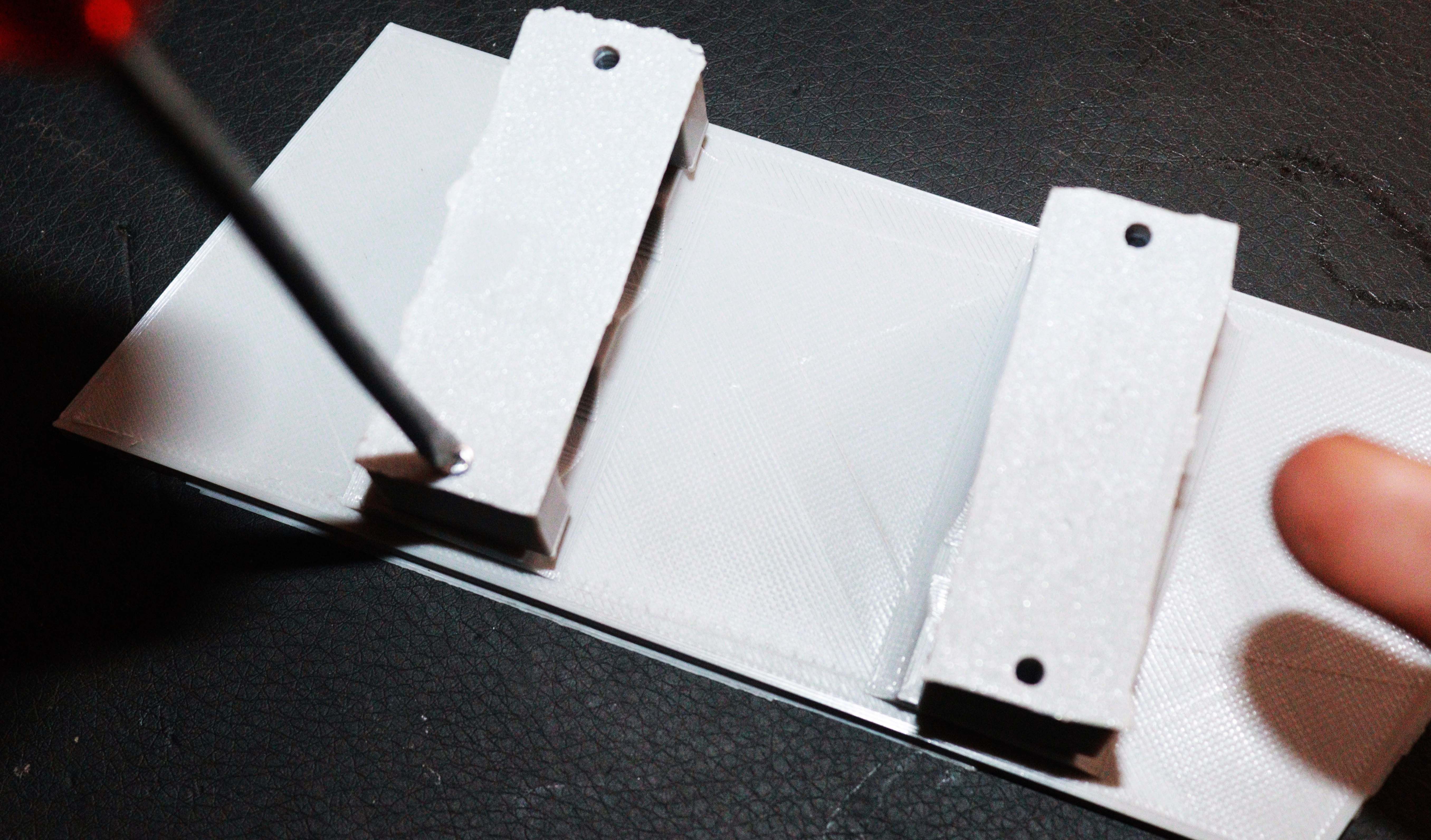

Установите держатель аккумуляторов на декоративную рамку и закрепите винтами.

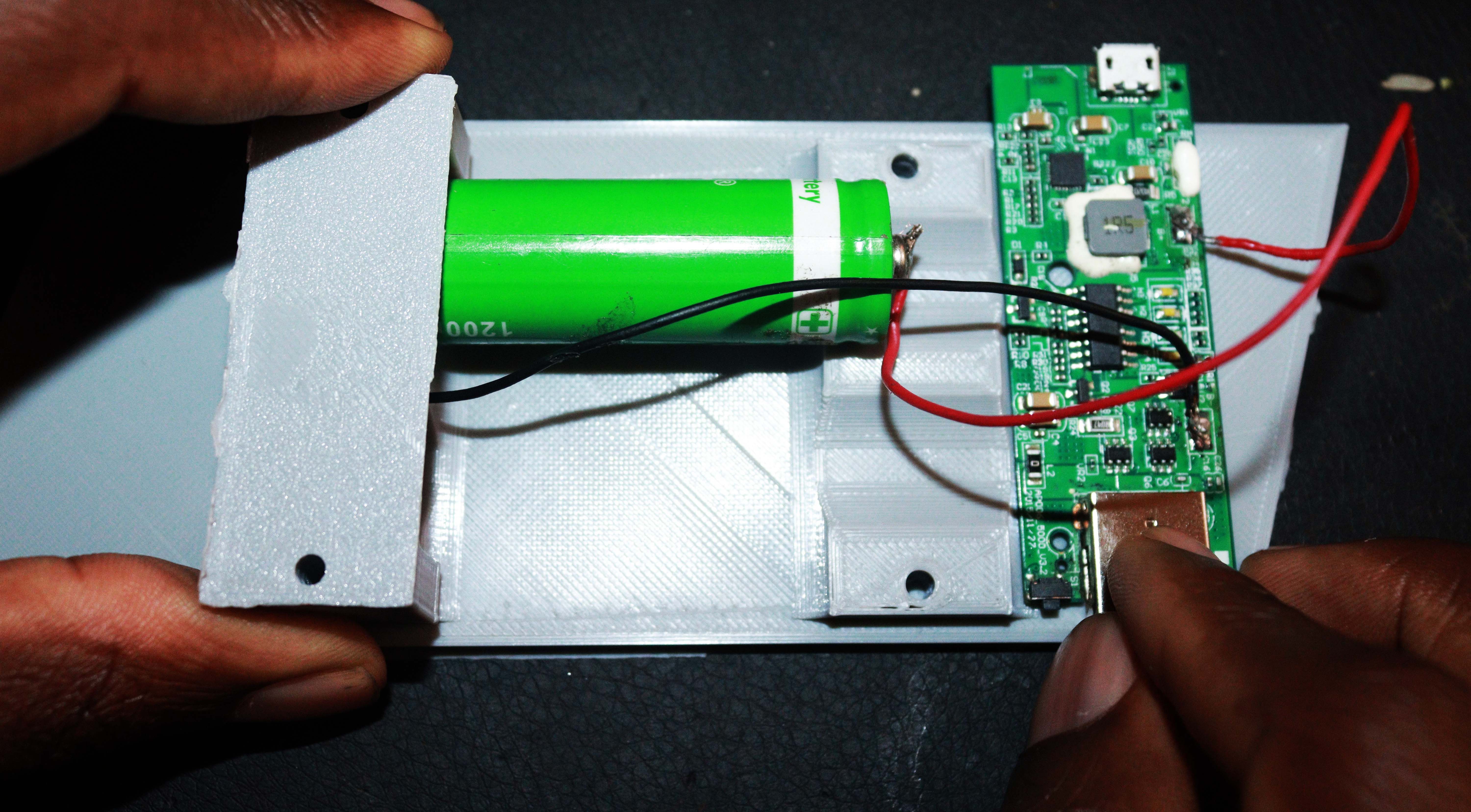

Вставьте аккумуляторы в держатель, убедитесь, что полярность правильная.

Важно: если держатель рассчитан на два аккумулятора, вы можете подключить их параллельно для увеличения ёмкости или последовательно для увеличения напряжения — но тогда требуется соответствующая зарядная плата и схема защиты. Для большинства новичков безопасней и проще использовать параллельное подключение с модулем TP4056.

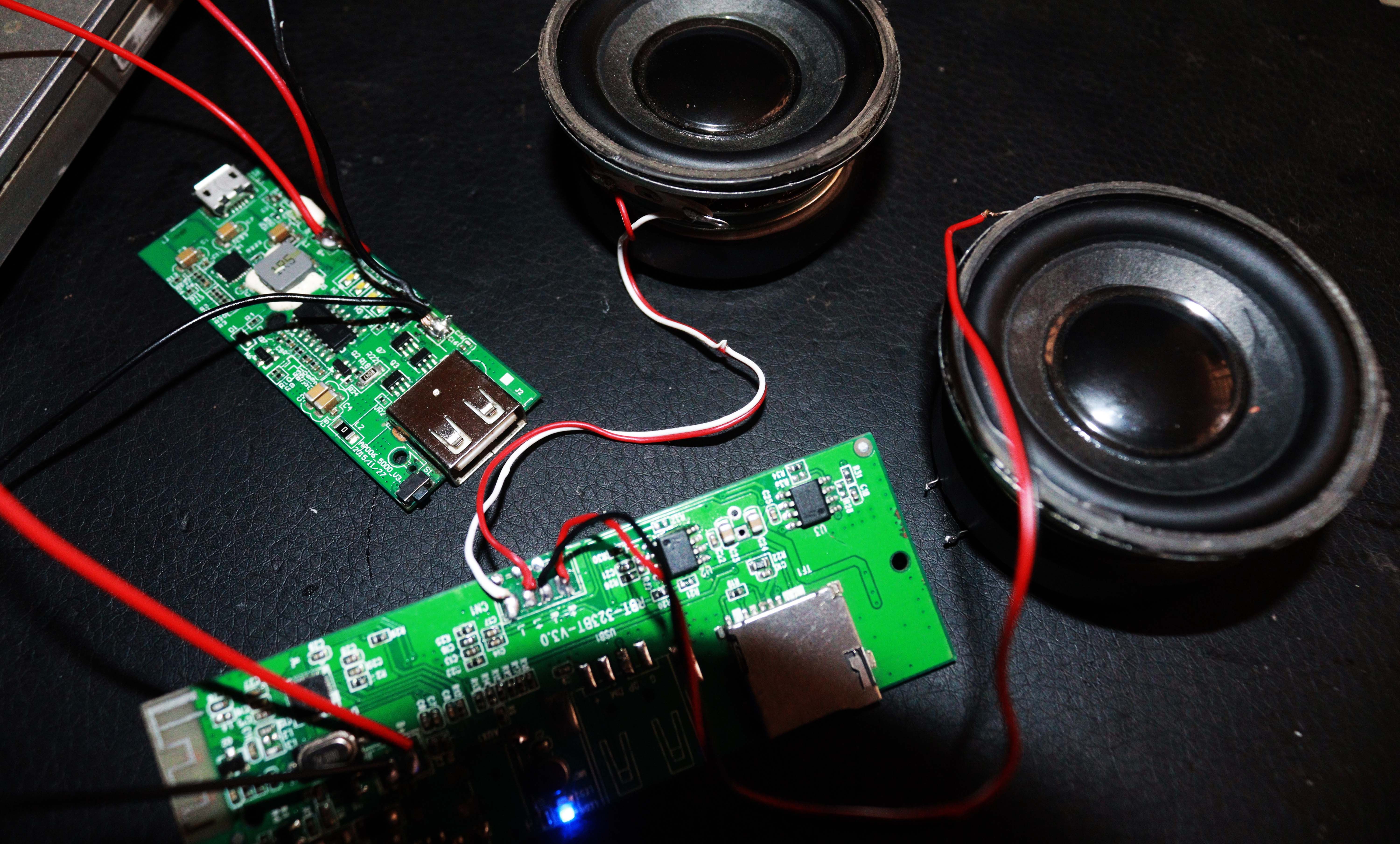

Шаг 7: Подключение усилителя к зарядной системе и питанию

Используйте припой и флюс для надёжных соединений между выходом зарядной платы (или платой power‑bank) и входом питания усилителя. Сначала припаяйте короткие провода, затем наденьте термоусадку на контакты.

После пайки аккуратно осмотрите соединения: они должны быть блестящими и ровными, без сухих острых точек. Проверьте мультиметром наличие напряжения на входе усилителя при подключённой батарее.

Когда питание подано и все модули соединены правильно, светодиод на плате усилителя обычно показывает наличие питания (например, синий индикатор для Bluetooth‑режима).

Шаг 8: Установка компонентов в корпус

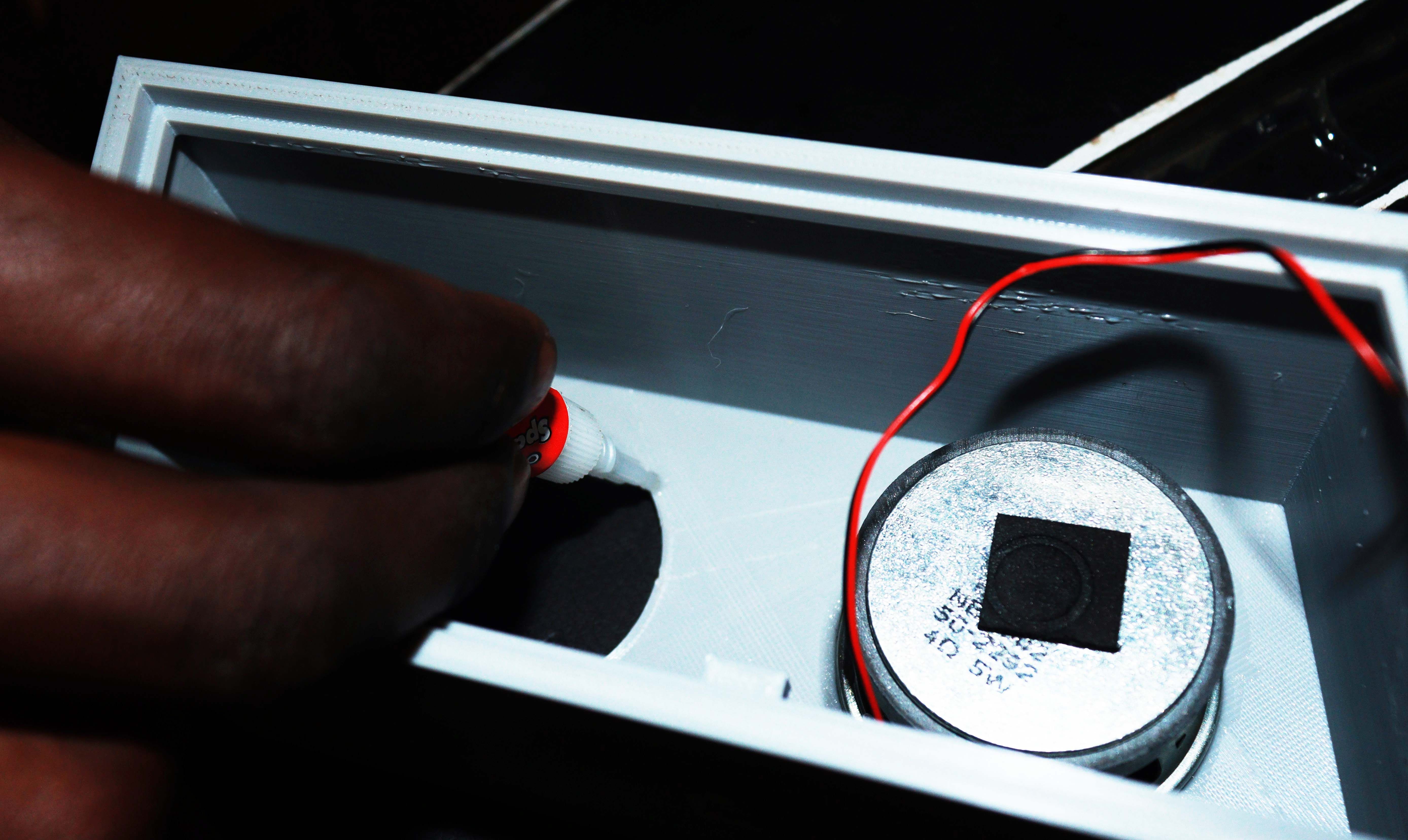

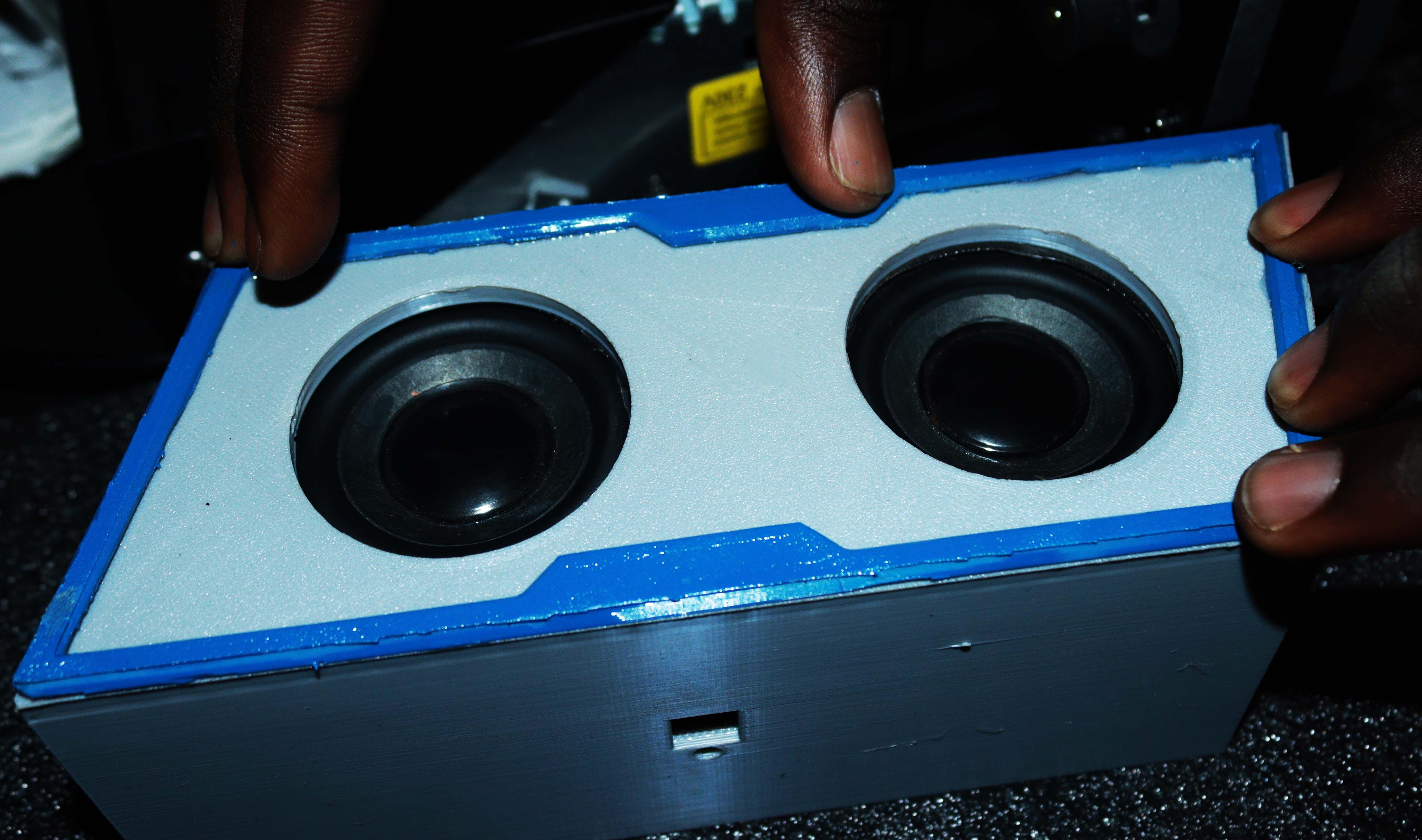

Поместите динамики в посадочные гнёзда и нанесите клей вокруг посадочной кромки для надёжной фиксации.

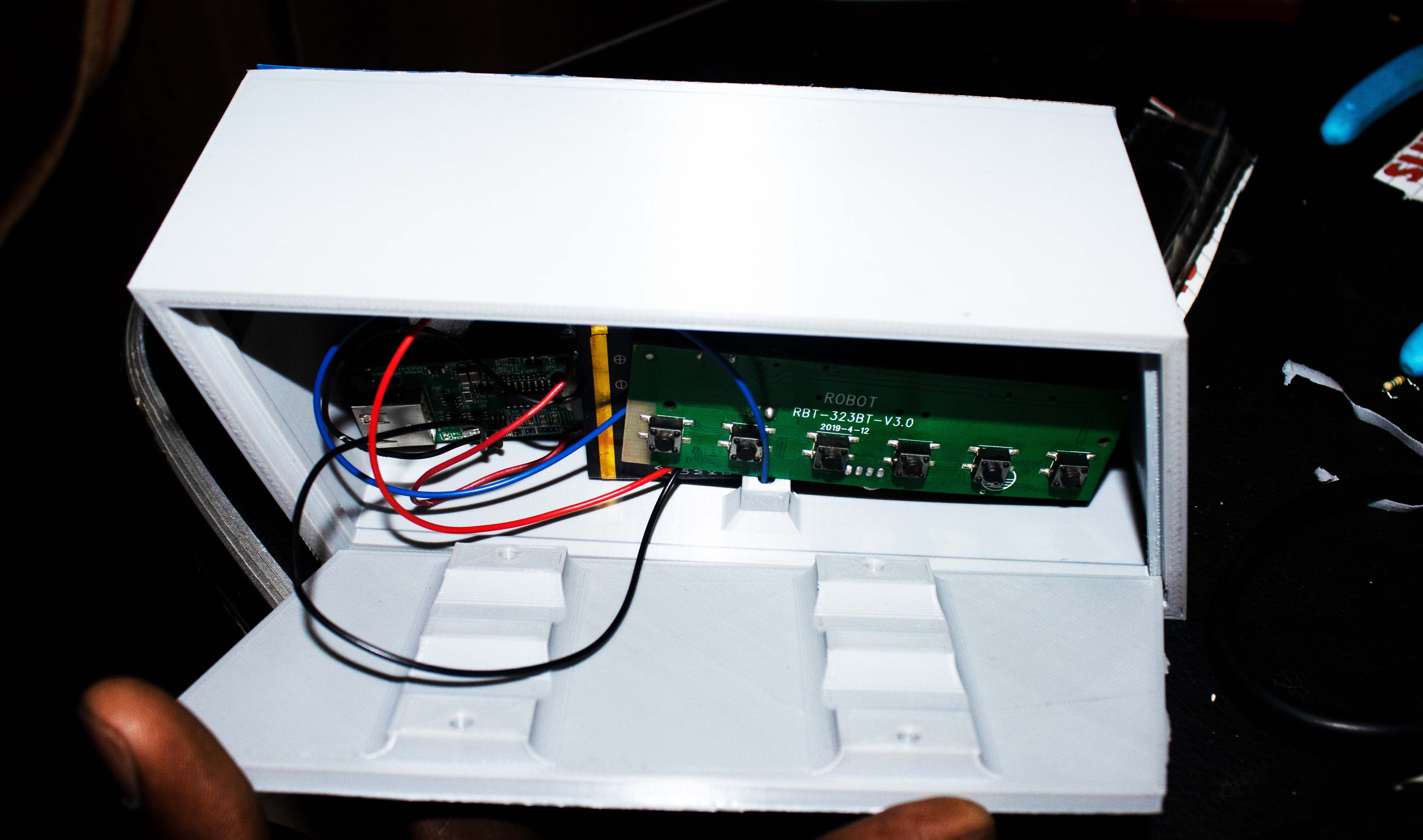

Также разместите зарядную плату, аккумуляторы и усилитель в корпусе. Уделите внимание:

• Кабели не должны натягиваться;
• Пайки и платы не должны касаться корпуса в местах возможного трения;
• Если есть острые края — защитите их термоусадкой или изолентой.

После аккуратной сборки закройте корпус и закрепите крышку винтами или клеем, в зависимости от конструкции.

Шаг 9: Первое включение, сопряжение и тестирование

1. Включите питание на плате усилителя. На большинстве плат индикатор покажет режим сопряжения (мигающий синий свет).

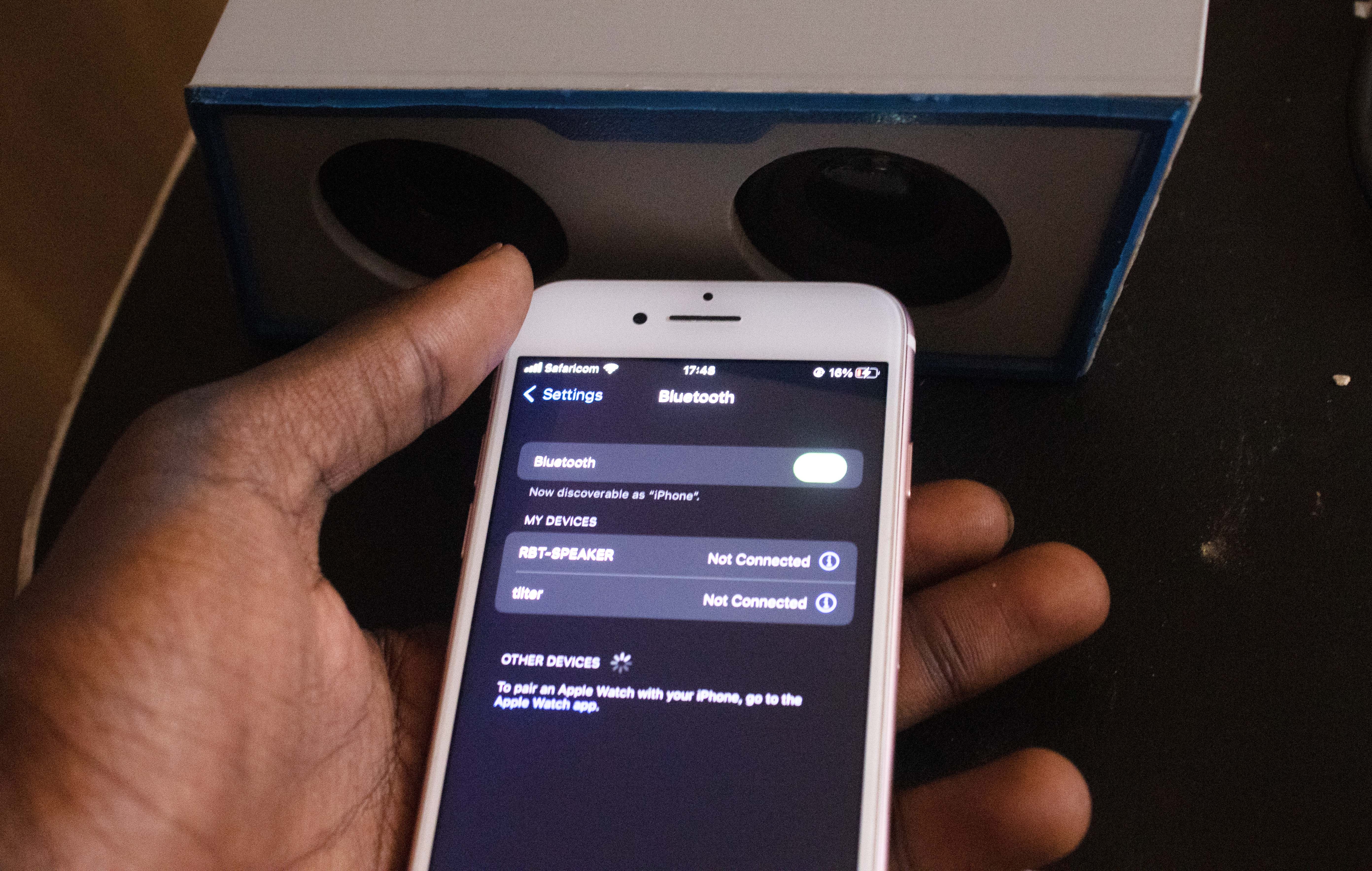

2. Включите Bluetooth на телефоне или ноутбуке и найдите устройство в списке. Название платы обычно указывается в документации или печатается на плате.
3. Подключитесь и запустите аудио с разной громкостью и частотами — проверьте, нет ли хрипов и посторонних шумов.

Критерии приёмки

• Динамик успешно подключается по Bluetooth и стабильное соединение держится не менее нескольких минут без разрывов.
• Звук чистый при средней громкости, без постоянных громких искажений.
• Все механические крепления надёжны: динамики и аккумуляторы не перемещаются внутри корпуса.
• Зарядная плата корректно заряжает аккумуляторы (индикатор зарядки горит при подключении зарядного кабеля).

Полезные тесты и приёмочные сценарии

• Проверка полярности: включите сигнал с чётким басом — при неправильной полярности один из динамиков будет работать в противофазе, что проявится в слабом низкочастотном отклике.
• Нагрузочный тест: проиграйте композицию с различным диапазоном частот, проверьте нагрев плат и аккумуляторов (они не должны сильно греться).
• Тест на устойчивость соединения: отойдите от динамика на 5–10 метров с препятствиями — соединение должно сохраняться.

Отладка и типичные проблемы

• Нет звука при включении: проверьте питание усилителя мультиметром, полярность динамиков и целостность проводов.
• Треск/шумы: возможно плохо припаяны контакты либо питание недостаточно фильтровано — попробуйте улучшить пайку и добавить конденсатор фильтра (например, 100–470 µF на вход питания усилителя).
• Короткое время работы аккумулятора: проверьте состояние аккумуляторов, их реальную ёмкость и возможные утечки тока от дополнительных модулей.
• Плата зарядки не заряжает: убедитесь, что питание от внешнего USB‑адаптера подаётся и что плата подключена правильно.

Совет: при проблемах с шумом временно подключите наушники к усилителю (если есть выход) или замените источник аудио, чтобы исключить помехи со стороны телефона.

Дополнительные варианты и улучшения

• Добавьте регулятор тембра: небольшая 2‑полосная плата эквалайзера позволит подстроить низкие и высокие частоты.
• Установите индикатор уровня заряда батареи (LED или цифровой дисплей) — удобно, но требует дополнительных контактов к плате.
• Используйте акустический порт или фазоинвертор для улучшения низких частот (требует расчёта объёма корпуса).
• Добавьте кнопку питания и индикатор состояния на внешней панели для удобства.

Безопасность и утилизация

• Никогда не коротите выводы аккумуляторов; храните их в защитных боксовах.
• Не используйте сильно повреждённые или надёжно неизвестные аккумуляторы.
• Утилизируйте изношенные литий‑ионные элементы в пунктах приёма электроники согласно локальным правилам утилизации.

Важно: при сомнениях в безопасности питания используйте защищённые аккумуляторы или готовые модули питания с защитой от перезаряда и переразряда.

Чек-лист перед окончательной сборкой (роль: мастер‑сборщик)

• Проверил ориентировку и посадку динамиков в корпусе.
• Полярность проводов к динамикам и плате совпадает.
• Пайка чистая, снабжена термоусадкой.
• Зарядная плата надёжно закреплена и проверена с мультиметром.
• Аккумуляторы имеют нормальное напряжение и не перегреты.
• Корпус закрыт и все винты завинчены.
• Прошёл тесты звучания и устойчивости Bluetooth.

Простая диаграмма принятия решения: корпус 3D‑печать или дерево

flowchart TD
  A[Нужен корпус] --> B{Есть 3D‑принтер?}
  B -- Да --> C[Использовать 3D‑печать]
  B -- Нет --> D{Умеете работать с деревом?}
  D -- Да --> E[Сделать деревянный корпус]
  D -- Нет --> F[Купить готовый корпус или обратиться к мастерской]

Часто задаваемые вопросы

Нужно ли использовать плату защиты для аккумуляторов 18650?

Да. Плата защиты обеспечит защиту от перезаряда, переразряда и короткого замыкания. Если вы используете модуль TP4056, убедитесь, что у вас есть и защита, либо используйте готовую плату power‑bank.

Можно ли использовать один аккумулятор 18650?

Можно. Один элемент проще в подключении и безопаснее для новичков. Учтите, что ёмкость и время работы будет меньше, чем при использовании двух элементов параллельно.

Что делать, если один динамик тихий?

Проверьте пайку и целостность проводов, убедитесь в одинаковой полярности. Если всё в порядке, попробуйте поменять динамики местами — это поможет понять, в динамике ли дело.

Краткое резюме

• Собрать Bluetooth‑динамик можно из доступных компонентов: два динамика, усилитель, зарядный модуль и 18650 аккумуляторы.
• 3D‑печать упрощает создание корпуса, но дерево остаётся отличной альтернативой.
• Обязательно проверяйте полярность, надёжность пайки и используйте плату защиты для аккумуляторов.

Важно: безопасность при работе с аккумуляторами и пайке — приоритет.
