Как сделать фальшивое окно с естественным светом и настройкой циркадного режима

Быстрые ссылки

• Почему стоит сделать фальшивое окно с естественным светом
• Материалы и инструменты
• Сборка окна и установка ламп
• Настройка SmartThings и SmartApp “Circadian Daylight”
• Альтернативы, тесты и отладка
• Контроль качества, безопасность и рекомендации

Зачем делать фальшивое окно с естественным светом

Если вы живёте в месте с длинными тёмными периодами или у вас подвал без окон, дефицит натурального света может ухудшать настроение и приводить к сезонным нарушениям сна. Фальшивое окно с регулируемой цветовой температурой создаёт иллюзию дневного света, помогает поддерживать циркадный ритм и улучшает рабочую среду.

Важно: циркадная цветовая температура — это постепенное смещение света от тёплого (≈2700 K) утром и вечером к холодному (≈6000 K) в полдень. Это не медицинское лечение, но может помочь самочувствию.

Что понадобится

Материалы и примерные размеры (локализация в метрической системе):

• RGBW-светодиодная лента с поддержкой регулируемой цветовой температуры (пример: ZigBee Sylvania Smart LED Strip). Спецификация: 2700–6500 K, длина 72 in (≈1830 мм).
• Хаб SmartThings (если вы хотите автоматическую смену цветовой температуры). Альтернатива — обычная «dumb» лента + простой таймер.
• Короб/рамка для окна: 1×4 (приблизительно 25×100 мм) для рамы и 1/4” фанера (≈6 мм) для задней стенки; акриловая панель-диффузор.

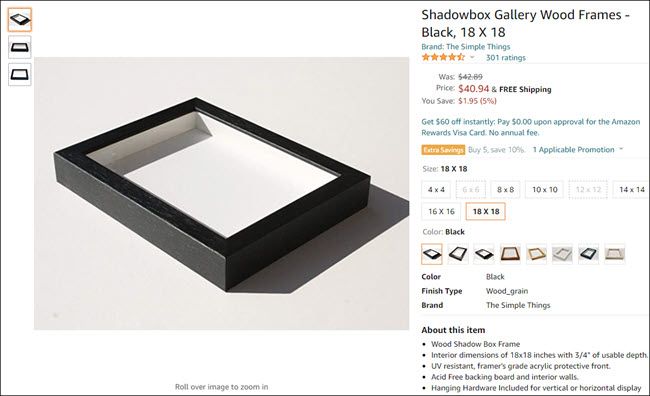

• Тени/шэдоу-бокс размером 18×18 in (≈46×46 см) или 12×24 in (≈30×60 см) — в зависимости от длины ленты.
• Клейкая лента 3M для светодиодной ленты (обычно уже есть на ленте) и прозрачный скотч для диффузора.
• Шурупы/гвозди, дрель, сверло для вывода кабеля, краска (белая для внутренней отражающей поверхности).
• Источник питания, совместимый с вашей лентой.

Инструменты:

• Электродрель со сверлом 6–8 мм для ввода кабеля,
• Отвёртка или шуруповёрт,
• Ножовка/торцовочная пила (при необходимости подгонки древесины),
• Рулетка и карандаш.

Совместимость и замены:

• Если ZigBee-ленты нет в наличии, используйте аналогичные RGBW-ленты от Sengled, Philips Hue или других брендов, поддерживающих изменение цветовой температуры. Важно: устройство должно поддерживать управление цветовой температурой (CT) и интеграцию со SmartThings либо с вашим хабом.
• Без «умного» хаба можно использовать дешёвую RGB(W)-ленту с пультом: получите статичный свет и простую ручную смену режима, но без автоматической подстройки по времени суток.

Конструкция фальшивого окна — кратко

Наша реализация — это простая рамка (box frame) с внутренней белой поверхностью, в которую по периметру приклеивается светодиодная лента. Сверху ставится акриловая или плексигласовая панель, через которую свет рассеивается. Снизу/справа делается отверстие для кабеля питания.

Совет: покрасьте внутренность рамки в матовый белый — это увеличит общую яркость за счёт отражения.

Сборка фальшивого окна — пошагово

1. Подготовка материалов:

   • Отрежьте планку 1×4 до нужных размеров рамки.
   • Вырежьте заднюю стенку из фанеры 6 мм так, чтобы в неё входила светодиодная лента и акрил.
   • Подгоните акриловую панель по внутреннему размеру (диффузор).

2. Сборка рамы:

   • Соедините боковые части рамы, закрепите гвоздями или шурупами.
   • Сделайте внутри рамы небольшой выступ/канавку, чтобы акрил вставлялся по краю.
   • Покрасьте внутреннюю поверхность матовой белой краской и дайте высохнуть.

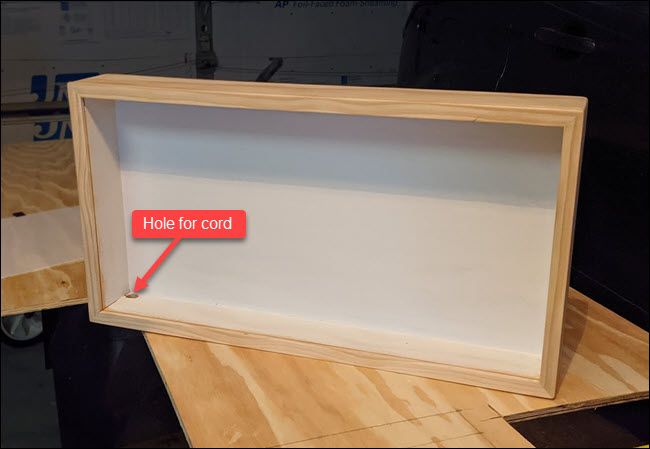

3. Сверление отверстия для кабеля:

   • Отметьте угол, через который будет выходить кабель. Просверлите отверстие диаметром, достаточным для пропуска штекера питания (6–8 мм обычно хватает для провода).

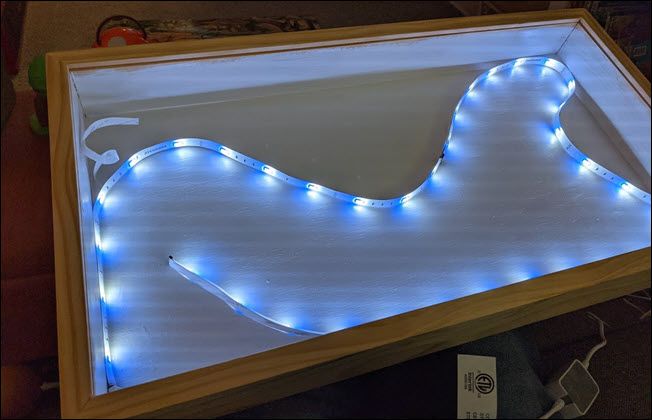

4. Установка светодиодной ленты:
   • Очистите поверхность внутри рамки, чтобы клей держался лучше.
   • Снимите защитную бумагу с клейкой стороны ленты и приклейте ленту по периметру, начиная с конца, который будет подключён к питанию. Убедитесь, что разрыв/стык ленты расположен в месте с доступом.

5. Установка диффузора:

   • Закрепите акриловую панель либо вставив её в канавку, либо прикрепив сзади фанерой. Если используете шэдоу-бокс, можно просто приклеить прозрачный диффузор и прикрыть заднюю стенку.
   • Для тонкого диффузора можно использовать бумагу (печатная или пергаментная) для более мягкого света.

6. Финальная проверка:

   • Подключите питание и убедитесь, что лента работает, не мерцает и равномерно освещает панель.
   • Закройте заднюю стенку и закрепите окончательно.

Примечание: если вы купили готовый шэдоу-бокс, пропустите этап резки рамы — вместо этого закрепите ленту по внутреннему периметру и используйте стекло/акрил с рассеивателем.

Настройка Circadian Daylight SmartApp в SmartThings

Мы используем SmartThings IDE и пользовательский SmartApp «Circadian Daylight», который автоматически меняет цветовую температуру по положению солнца. Ниже — подробная последовательность с пояснениями.

Важно: процесс требует учётной записи SmartThings и доступа к веб-интерфейсу разработчика.

1. Войдите в SmartThings IDE

• Откройте https://account.smartthings.com/ и войдите в свою учётную запись.
• Нажмите “My SmartApps”.

2. Установка первой части SmartApp

• Нажмите “New SmartApp” → вкладка “From Code”.
• Скопируйте первый фрагмент кода SmartApp (предоставленный на странице с инструкцией), вставьте в текстовое поле и нажмите “Create”.
• После создания нажмите “Save” → “Publish” → “For Me”.

3. Установка второй части SmartApp

• Снова нажмите “New SmartApp” → “From Code”.
• Вставьте второй фрагмент кода и нажмите “Create”.
• Нажмите “Save” (этот экземпляр публиковать не обязательно).

В результате у вас должно появиться две записи Circadian Daylight в разделе My SmartApps.

4. Настройка в мобильном приложении SmartThings

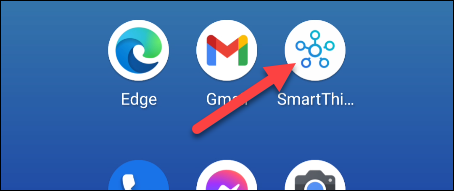

• Откройте приложение SmartThings на iPhone, iPad или Android.
• Откройте меню и выберите “SmartApps”.
• Нажмите плюс (+) → в разделе Custom выберите “Circadian Daylight Coordinator” → “Next”.

Последовательность выбора параметров:

• Минимальная и максимальная цветовая температура: задайте ближайшие значения в соответствии со спецификацией вашей ленты (ориентир: рассвет/закат ≈ 2700 K, полдень ≈ 6000 K).
• Либо укажите ZIP-код для автоматического расчёта восхода/заката, либо задайте собственное время восхода/заката вручную (полезно в зимние месяцы).
• Включите уведомления об обновлениях SmartApp, если хотите получать сообщения о новых версиях.

Далее задаётся конкретный набор ламп:

• Откройте Circadian Daylight Coordinator → выберите “New Circadian Daylight Setup” → выберите тип устройства (например, RGBW light strip) и конкретное устройство в списке → “Done”.
• Опционально включите “Dynamic Brightness” и установите минимальную и максимальную яркость.
• Настройте “Sleep Settings” для нужных режимов: выберите тёплую/холодную температуру и уровень яркости.
• Укажите режимы, в которых SmartApp будет активен, или условия, при которых он отключается (например, при включении основной лампы).
• Назовите вашу настройку (например, “Окно — кабинет”) и нажмите “Done”.

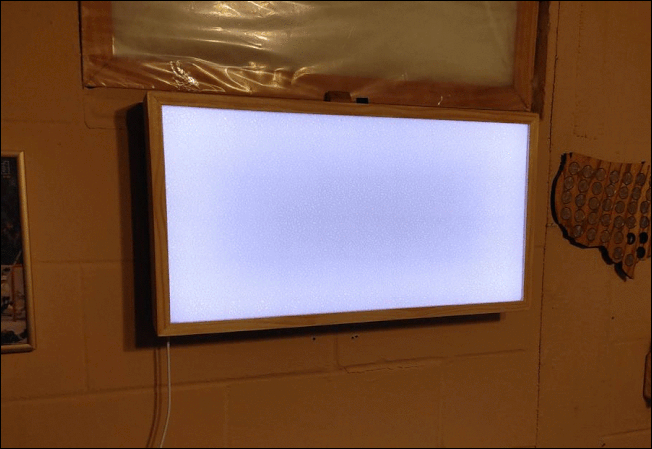

После этого настройка сохранится: приложение будет изменять цвет и яркость примерно каждые 15 минут, начиная с верхней отметки часа.

Проверка и отладка

Критерии приёмки (что проверить перед установкой на стену):

• Светодиодная лента равномерно освещает панель без тёмных участков.
• SmartApp корректно меняет цветовую температуру в автоматическом режиме.
• Никаких тресков, мерцания или миганий не наблюдается.
• Короб надёжно закрыт, кабель выведен аккуратно, нет оголённых проводов.

Тест-кейсы:

• Вручную установить минимальную температуру (≈2700 K) и проверить, что свет тёплый и мягкий.
• Установить максимальную температуру (≈6000 K) — свет должен стать более холодным и «дневным».
• Установить произвольное время восхода/заката и проверить переходы.
• Отключить SmartApp — лента должна оставаться в последнем установленном состоянии, если это предусмотрено вашим драйвером.

Частые проблемы и решения:

• Мерцание: проверьте источник питания и заземление; иногда дешёвые блоки питания дают нестабильное напряжение.
• Неправильная цветовая температура: убедитесь, что ваша лента действительно RGBW и поддерживает CT; некоторые RGB-ленты имитируют белый цвет через RGB-каналы.
• Лента не подключается к SmartThings: проверьте совместимость — требуются устройства с поддержкой ZigBee/Z-Wave или облачная интеграция.

Альтернативные подходы

• Полностью «мировой» подход без SmartThings: используйте контроллер с PID/таймером, который будет менять предустановленные значения цвета/яркости. Это работает автономно, но требует дополнительной электроники.
• Программируемый контроллер (ESP32/ESP8266): при желании можно собрать DIY-контроллер на базе прошивки типа ESPHome или Tasmota и отправлять команды локально (MQTT) — это даёт больше гибкости, но требует навыков программирования и работы с электричеством.
• Готовые премиум-окна: существуют коммерческие решения с реалистичной текстурой, но их цена обычно в разы выше.

Руководство по безопасности и соответствие требованиям

Важно соблюдать базовые правила электробезопасности:

• Работайте с отключённым напряжением при подключении питания.
• Используйте блок питания с запасом по мощности минимум 20% от потребления ленты.
• Если кабель питания проходит через резьбовое отверстие, установите втулку для защиты изоляции.
• При сомнениях привлеките квалифицированного электрика, особенно если планируете подключение к 220–240 В.

Роли и обязанности (короткие чек-листы)

Домашний мастер:

• Подготовить и покрасить рамку.
• Приклеить ленту и собрать короб.
• Проверить визуальную равномерность подсветки.

Инсталлятор/электрик:

• Подключить блок питания и обеспечить безопасный ввод кабеля.
• Убедиться в правильной заземлённости и защите цепи.

Администратор Smart Home / интегратор:

• Установить SmartApp в SmartThings IDE.
• Пройти процесс публикации (For Me) и настроить Coordinator.

Методология принятия решения: стоит ли вам делать DIY

Модель принятия решения:

• Бюджет < $100 и желание ручной сборки → DIY оправдан.
• Нужна лёгкая установка + мобильная интеграция → готовый шэдоу-бокс + SmartThings.
• Требуется максимальная реалистичность и минимальная настройка → коммерческое решение.

flowchart TD
  A[Нужно ли фальшивое окно?] --> B{Есть SmartThings?}
  B -- Да --> C{Поддерживает ли лента CT?}
  B -- Нет --> D[Использовать 'dumb' ленту или купить хаб]
  C -- Да --> E[Установить Circadian Daylight]
  C -- Нет --> F[Использовать контроллер ESP или заменить ленту]
  E --> G[Тестировать и монтировать на стену]
  F --> G
  D --> G

Матрица совместимости (кратко)

• ZigBee RGBW ленты: высокая совместимость со SmartThings и Circadian Daylight.
• Wi‑Fi ленты (облачно-зависимые): совместимость зависит от интеграции производителя.
• Аналоговые RGB ленты без белого канала: не обеспечат корректную цветовую температуру.

Сценарии отказа и откат (короткий инцидент-ручной план)

Симптом: мерцание/неравномерность/не подключается к SmartThings.

Шаги отката:

1. Отключить питание.
2. Проверить блок питания и провода.
3. Подключить ленту напрямую к блоку и протестировать цветовые режимы вручную.
4. В SmartThings временно отключить SmartApp и проверить, сохраняется ли предыдущий режим.
5. При аппаратной проблеме заменить ленту или блок питания.

Полезные шаблоны и чек-листы для печати

Чек-лист установки:

• Материалы и инструменты готовы
• Внутренние поверхности покрашены белым
• Отверстие для кабеля просверлено
• Лента приклеена, стыки проверены
• Блок питания подходит по мощности
• SmartApp установлен и настроен
• Пройдены тесты цветовой температуры и яркости

Глоссарий (одной строкой)

• RGBW: светодиоды, содержащие красный, зелёный, синий и белый каналы для более точной цветопередачи.
• CT (Color Temperature): цветовая температура в кельвинах, показывает «теплоту» света.
• SmartApp: приложение для платформы SmartThings, расширяющее автоматизации.

Локальные альтернативы и подводные камни

• В России и Европе обратите внимание на вилки и стандарты напряжения: при заказе из США убедитесь в наличии подходящего блока питания и переходника для розетки 230 В.
• Если вы живёте в многоквартирном доме с жёсткими правилами по интерьеру, заранее уточните возможность монтажа на внешние стены.

Короткое резюме

Фальшивое окно с естественным светом — это практичный и бюджетный способ добавить дневной свет в тёмное помещение и поддержать циркадный ритм. Используя RGBW-ленты и SmartThings с SmartApp Circadian Daylight, вы получите автоматическую подстройку цветовой температуры, имитирующую ход солнца. Если нужен упрощённый вариант — используйте «dumb» ленту и простую диффузию, но без динамики цвета.

Надеемся, руководство вдохновило вас на свой вариант фальшивого окна. Если хотите, могу подготовить список покупок в российских магазинах, шаблон заказа материалов или пошаговую карту монтажа под ваши размеры.
