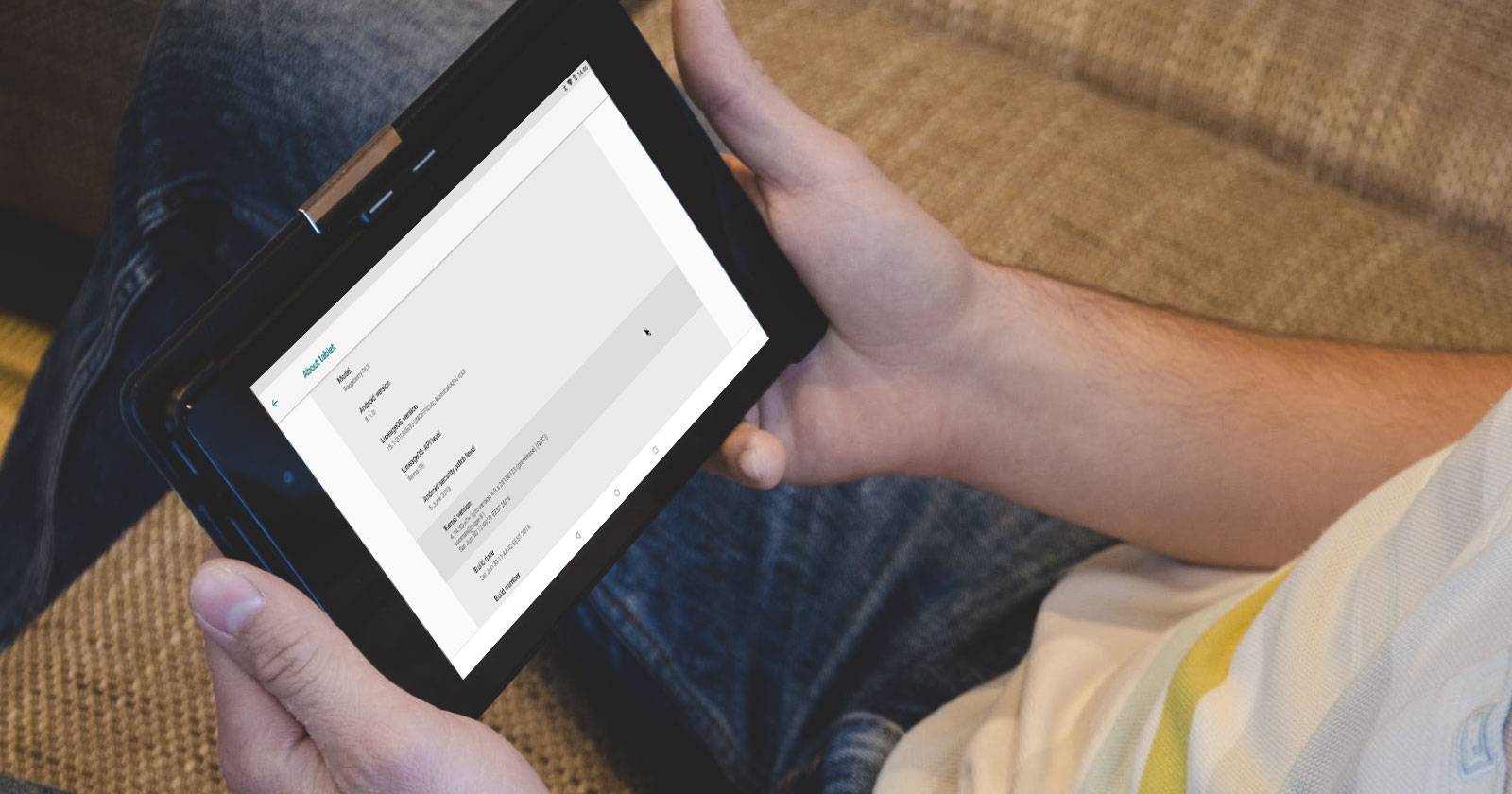

Соберите планшет на Raspberry Pi и Android

Зачем собирать свой планшет на Raspberry Pi

Самодельный планшет на Raspberry Pi — это способ получить недорогой сенсорный девайс с возможностью полной кастомизации. Такое решение подходит для хобби‑проектов, образовательных задач, медиаплеера, стенда демонстрации или прототипа продукта. Вы получаете контроль над железом и софтом, возможность восстановления и апгрейда компонентов.

Важно: это не заменит коммерческие флагманские планшеты по производительности или долговечности, но даёт гибкость и удовольствие от самостоятельной сборки.

Что вам понадобится — базовый набор деталей

Для простой сборки подготовьте следующие компоненты:

• Raspberry Pi Official 7” Touchscreen Display (должен включать 200 мм ленточный кабель)
• Raspberry Pi 3 B или 3 B+
• microSD карта 16 ГБ (Class 10 рекомендуются)
• Adafruit PowerBoost 1000C (плата управления зарядкой и повышающим преобразователем)
• Литий‑полимерный аккумулятор 2500 mAh
• SPDT слайд‑переключатель
• 3D-печатный корпус (STL‑файл или распечатанная модель)

Дополнительно для сборки/моддинга:

• Паяльник и припой
• Отвертки (набор сменных насадок)
• Съемник изоляции провода
• Термоклей (hot glue) и пистолет для него
• Набор маленьких винтов и крепежа
• Чистое полотенце для защиты экрана при работе

Где купить: Amazon, Adafruit, AliExpress, местные сервисы 3D‑печати. Для корпуса можно использовать готовые STL‑файлы (например, проект DrVegetable) или заказать печать.

Аппаратные примечания и параметры

• Raspberry Pi 3 B имеет 4‑ядерный процессор ARM Cortex‑A53 и хорошую совместимость с проектами. Модель 3 B+ даёт немного более высокую частоту и улучшенное сетевое подключение.
• PowerBoost 1000C обеспечивает зарядку литий‑полимерного аккумулятора и выдачу стабильных 5 В к Raspberry Pi; важно правильно подключать провода GND и 5V.
• ёмкость аккумулятора определяет автономность; 2500 mAh даст несколько часов работы в зависимости от нагрузки и подсветки экрана.

Факты: большинство самостоятельных сборок можно собрать дешевле, чем коммерческие планшеты, но окончательная стоимость зависит от цены корпуса и доставки 3D‑печати.

Две версии Android, которые стоит рассмотреть

LineageOS 8

LineageOS на базе Android 8.1.0 (иногда обозначается как LineageOS 15.1) — практичный выбор для Raspberry Pi 3. Он хорошо поддерживает официальный сенсорный дисплей и даёт классический Android‑интерфейс.

Ограничения и хаки:

• Bluetooth может не работать на Pi 3 B+ в некоторых сборках.
• Проблемы с некоторыми DRM‑сервисами (например, ограниченная поддержка Netflix).
• Игры в 1080p обычно не будут работать на уровне современных планшетов.

Скачать: LineageOS 8

EmteriaOS

EmteriaOS предоставляет инсталлятор и коммерческую лицензию. Есть бесплатный вариант с ограничениями: всплывающие напоминания и перезагрузка каждые восемь часов. Платная лицензия убирает эти ограничения и добавляет удобства для коммерческого использования.

Скачать: EmteriaOS (требует регистрации)

WebOS / LuneOS

Если вам не нужен огромный каталог Android‑приложений, можно попробовать LuneOS — открытую ветку WebOS, портированную на Raspberry Pi. Это лёгкая среда с уникальным интерфейсом и мультимедийными возможностями.

Скачать: LuneOS для Raspberry Pi

Подключение и тестирование сенсорного дисплея

Перед финальной сборкой обязательно протестируйте соединения и ПО:

1. Подключите ленточный кабель дисплея к плате дисплея и к Raspberry Pi через адаптерный плата‑шлейф (следуйте маркировке и сторонам контактов).
2. Подключите питание к дисплею и к Raspberry Pi (можно временно через адаптер 5В) и загрузите выбранный образ Android.
3. Убедитесь, что тачскрин реагирует и интерфейс корректно отображается. Если нет — проверьте шлейф, кабели и совместимость образа.

Отключите питание и отсоедините платы перед началом пайки и механической сборки.

Пошаговая сборка корпуса и крепление компонентов

Ниже приведены расширенные шаги по сборке, адаптированные под 3D‑корпус проекта DrVegetable. Другие корпуса имеют аналогичную логику.

1. Поместите сенсорный 7” дисплей в его посадочное место в корпусе, совместив монтажные отверстия.
2. Установите монтажные скобы и закрепите их винтами в корпусе.
3. Подключите Raspberry Pi к плате дисплея ленточным кабелем и шпильками, если корпус предусматривает такую посадку.
4. Зафиксируйте плату Raspberry Pi винтами в предусмотренных стойках корпуса.
5. Зафиксируйте плату зарядки PowerBoost в отведённом месте таким образом, чтобы выход USB или разъём для батареи совпадал с отверстиями корпуса.
6. Разместите аккумулятор в гнезде корпуса; используйте термоклей для фиксации и виброизоляции.
7. Убедитесь, что слайд‑переключатель выведен в доступное отверстие корпуса, чтобы включать устройство внешне.
8. Перед закрытием крышки выполните контрольную проверку всех кабелей и креплений.

Электрические подключения и пайка

Последовательность и примечания по проводке:

• Проведите провод от вывода 5V (pin 2 или pin 4 в зависимости от схемы) GPIO Raspberry Pi к «+» входу PowerBoost для питания платы. Часто используют pin 2 (5V) для подачи питания от PowerBoost на Pi, а не наоборот; проверьте схему PowerBoost.
• Соедините GND (pin 6 или соответствующий) GPIO с «-» на PowerBoost.
• Подсоедините отдельные провода дисплея: 5V от Pi к 5V дисплейной плате, а GND к GND. Иногда у дисплея есть собственный 5V‑вход — действуйте по инструкции к вашему модулю.
• Закрепите слайд‑переключатель: средний контакт к GND, один из крайних — к EN (включение/выключение PowerBoost). Пайка должна быть аккуратной — избегайте холодных контактов.
• Перед окончательной сборкой подключите батарею к PowerBoost и протестируйте включение/выключение через переключатель.

Безопасность аккумулятора: никогда не коротите контакты, используйте термозащиту и не оставляйте аккумулятор без надёжной механической защиты.

Финальная сборка и первый запуск

1. Закрутите заднюю крышку корпуса и убедитесь, что все винты затянуты равномерно.
2. Вставьте microSD с образом LineageOS/EmteriaOS/LuneOS.
3. Подключите PowerBoost к аккумулятору и нажмите переключатель. Дождитесь загрузки системы.
4. Пройдите начальную настройку Android и проверьте сенсор, Wi‑Fi, звук и работу приложений.

Критерии приёмки

• Устройство загружается в выбранную ОС и реагирует на тач
• Экран без мерцания и с корректной подстройкой яркости
• Аккумулятор заряжается и устройство работает от батареи не менее заявленного времени в реальных условиях
• Переключатель корректно включает/отключает питание без сбоев
• Сетевые интерфейсы (Wi‑Fi) работают для доступа в интернет

Отладка и типичные проблемы

• Нет изображения: проверьте ленточный шлейф дисплея и питание 5V/ GND.
• Сенсор не реагирует: перезапустите систему, обновите драйверы или попробуйте другой образ Android.
• Устройство не заряжает: проверьте полярность подключения батареи и целостность проводов к PowerBoost.
• Проблемы с Wi‑Fi/Bluetooth: на LineageOS некоторые сборки имеют ограниченную поддержку; попробуйте другую сборку или обновления ядра.

Альтернативные подходы и улучшения

• Использовать Raspberry Pi 4 с низковольтным дисплеем и отдельным понижающим преобразователем — пригодно для проектов, где нужна производительность, но потребуются изменения корпуса и питания.
• Применить более ёмкий аккумулятор для увеличения автономности, но предусмотреть место и систему охлаждения.
• Переход на планшетный корпус с отсеком для микроконтроллера и дополнительными датчиками (гироскоп, акселерометр) для специфических приложений.
• Если нужен доступ к Google Play и DRM, рассмотрите решения со встроенными сертификатами или коммерческими прошивками, понимая лицензионные ограничения.

Мини‑методология проекта (коротко)

1. Сформировать требования: автономность, интерфейсы, корпус.
2. Подобрать компоненты: Pi, дисплей, PowerBoost, батарея, корпус.
3. Тестировать соединения вне корпуса и загрузить образ ОС.
4. Спаять и механически закрепить все элементы.
5. Запустить, оценить и корректировать программную часть.

Роли и контрольный список перед запуском

Для сборочной команды:

• Закупщик: проверить наличие всех компонентов и совместимость дисплея с Pi
• Сборщик: подготовить инструменты, паять и крепить компоненты
• Тестировщик: загрузить ОС, проверить сенсор, сеть и аккумулятор

Контрольный чеклист:

• Компоненты в наличии
• SD‑карта с образом готова
• Все пайки проверены на прочность
• Батарея защищена и не имеет повреждений
• Устройство успешно загружается

Безопасность и приватность

• Избегайте зарядки батареи без надлежащей защиты; используйте сертифицированные платы зарядки.
• При использовании облачных сервисов Android учитывайте настройки приватности и удалённый доступ к данным.

Небольшая галерея крайних случаев и когда идея не подойдёт

• Если вам нужна высокая производительность для игр в 3D или профессиональной графики, лучше выбрать коммерческий планшет.
• Для промышленных условий потребуются дополнительные меры по защите, охлаждению и сертификации безопасности.

Глоссарий — одно предложение на термин

• Raspberry Pi: недорогая плата‑компьютер для хобби и образования.
• PowerBoost: плата, обеспечивающая зарядку LiPo и повышающий выход для 5 В.
• LineageOS: свободная прошивка на базе Android.
• LuneOS: открытая версия WebOS для встраиваемых устройств.

Часто задаваемые вопросы

Подойдёт ли Raspberry Pi 4 для такого планшета?

Да, но потребуется другой корпус и схема питания — Pi 4 потребляет больше и выделяет больше тепла.

Можно ли установить Google Play?

Некоторые сборки LineageOS поддерживают GApps, но DRM ограничен; для работы Netflix часто требуется дополнительная настройка.

Насколько безопасны литий‑полимерные аккумуляторы?

При правильной сборке, защите и использовании платы зарядки они безопасны. Избегайте механических повреждений и коротких замыканий.

Итог: проект самодельного планшета на Raspberry Pi — реалистичная и полезная задача для хобби‑инженера. Он позволит получить настраиваемое устройство с сенсорным управлением и понять принципы питания, пайки и интеграции железа с Android. При подготовке уделите внимание схемам питания и тестированию вне корпуса.
