DIY Ambilight с Hyperion для любого ТВ

Важно: HDCP и некоторые HDMI-сплиттеры могут блокировать захват видео. Если сигнал не проходит — попробуйте сплиттер с функцией подавления HDCP или другой захват.

О чём эта инструкция

Развернута пошаговая инструкция по установке Hyperion на Raspberry Pi (через HyperBian), подключению WS2812B/NeoPixel, настройке захвата HDMI и тонкой калибровке цветов. Включены рекомендации по питанию, отладке, чек-листы, критерии приёмки и альтернативные подходы.

Ключевые термины в одну строку

Hyperion: открытое ПО для амбиентного освещения, которое считывает цвета с видео и отображает их на LED-ленте.
HyperBian: готовый образ для Raspberry Pi с предустановленным Hyperion.
WS2812B / NeoPixel: адресуемая RGB LED-лента, управляется по одно-линийному протоколу данных.
HDMI capture: устройство для захвата HDMI-сигнала (обычно по USB) с функцией pass-through.

Что понадобится

Raspberry Pi 3 или 4 (или Raspberry Pi Zero W для компактных сборок).
microSD-карта, 8 ГБ и выше.
WS2812B (NeoPixel) — ролл 5 м (обычно 60 LED/м или 30 LED/м).
Блок питания 5 В — рекомендовано 5 A при ленте 60 LED/м.
HDMI-capture с 4K pass-through и поддержкой HDCP или HDMI-сплиттер, способный «снять» HDCP.
Два HDMI-кабеля.

Дополнительно (опционально): D1 Mini / NodeMCU и микрофон/анализатор для звуковой реакции; Velcro/двухсторонний скотч для крепления.

Факт-бокс — полезные численные ориентиры:

Типичная плотность: 60 LED/м.
Максимальный ток одной WS2812 на белом: до ~60 мА (полный белый; ориентир по даташиту).
Для 300 LED (5 м при 60 LED/м) — пиковый ток до ~18 A при полном белом (теоретически). Поэтому практическая рекомендация — ограничивать яркость и использовать распределённое питание; блок 5 В 5 A подойдёт для частичной загрузки и средней яркости.

Примечание: не указывайте неограниченную яркость; планируйте питание с запасом и разделяйте питание между лентой и Pi.

Как собрать Ambilight для любого телевизора

Мини-методология проекта — что и почему

Захват видео (HDMI capture) считывает цвета исходного сигнала без вмешательства в ваши устройства.
Hyperion анализирует кадр и определяет цвет в каждой зоне вокруг экрана.
LED-лента, приклеенная по периметру ТВ, воспроизводит эти цвета из подсчитанных зон, создавая иллюзию «выходящих» цветов.

Преимущества: независимость от производителя ТВ, гибкость в настройке, автономная работа (локально, без интернета). Недостатки: сложнее в установке, требует внешнего захвата HDMI и питания.

Шаг 1 — Подготовка SD-карты и образа HyperBian

Скачайте образ HyperBian с GitHub.
Установите Raspberry Pi Imager или другой инструмент для записи образа на SD-карту.
Вставьте microSD в компьютер и запустите Raspberry Pi Imager. Выберите образ HyperBian, укажите хранилище (SD) и нажмите “Записать” (Write).
Убедитесь, что на карте нет важной информации; подтвердите запись.

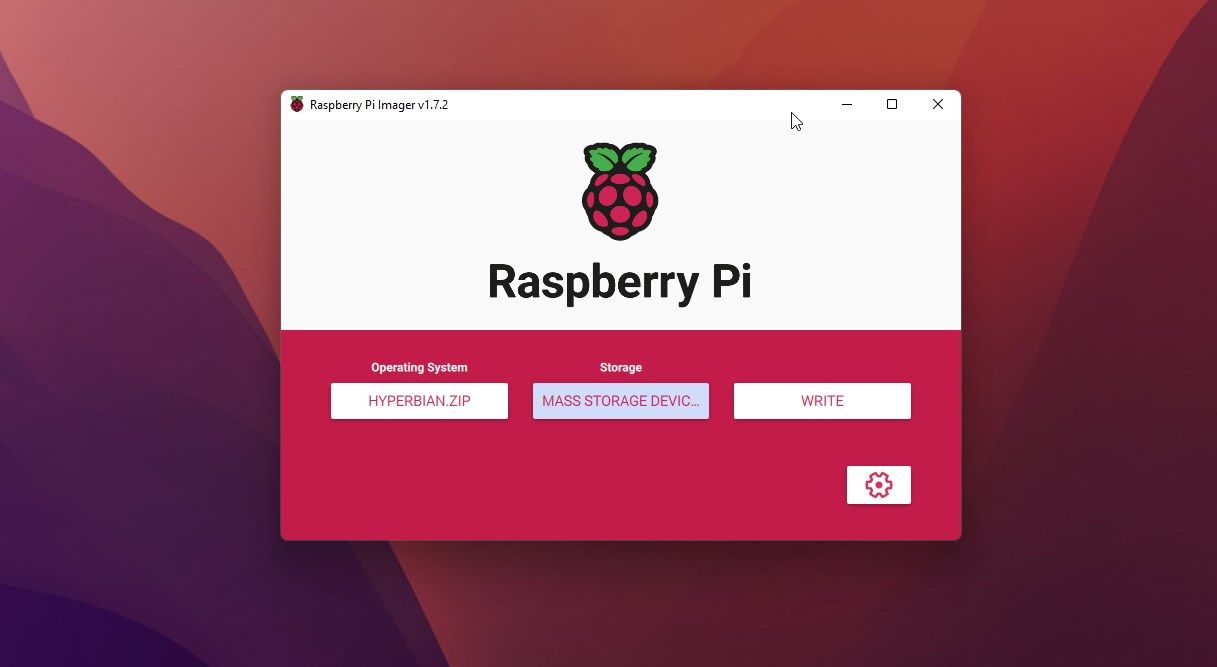

Запись HyperBian на Raspberry Pi через Imager

После завершения записи извлеките и снова вставьте SD-карту.
Откройте раздел boot в Проводнике.
Создайте пустой текстовый файл и переименуйте его в ssh (без расширения .txt) — это включит SSH-доступ при первом запуске.

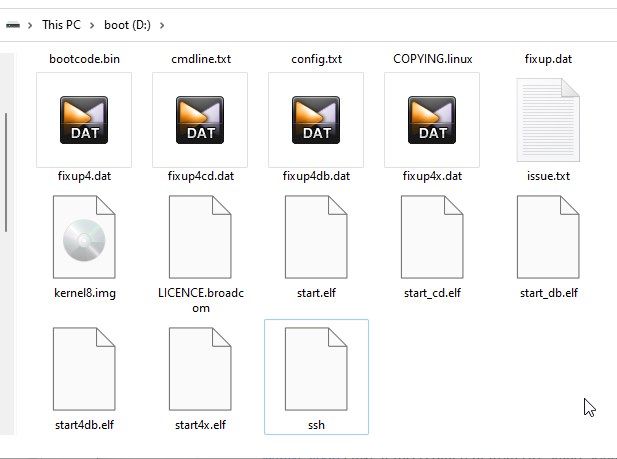

Создать ssh и wpa_supplicant для Wi‑Fi в разделе boot

Если нужен Wi‑Fi, создайте файл wpa_supplicant.conf и вставьте следующий блок (замените YOUR_SSID и YOUR_PASSWORD):

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
country=GB

  network={
    ssid="YOUR_SSID"
    psk="YOUR_PASSWORD"
    key_mgmt=WPA-PSK
  }

Сохраните, извлеките SD-карту и вставьте её в Raspberry Pi. Подключите питание — первый запуск может занять несколько минут.

Шаг 2 — Подключение LED-ленты WS2812B к Raspberry Pi

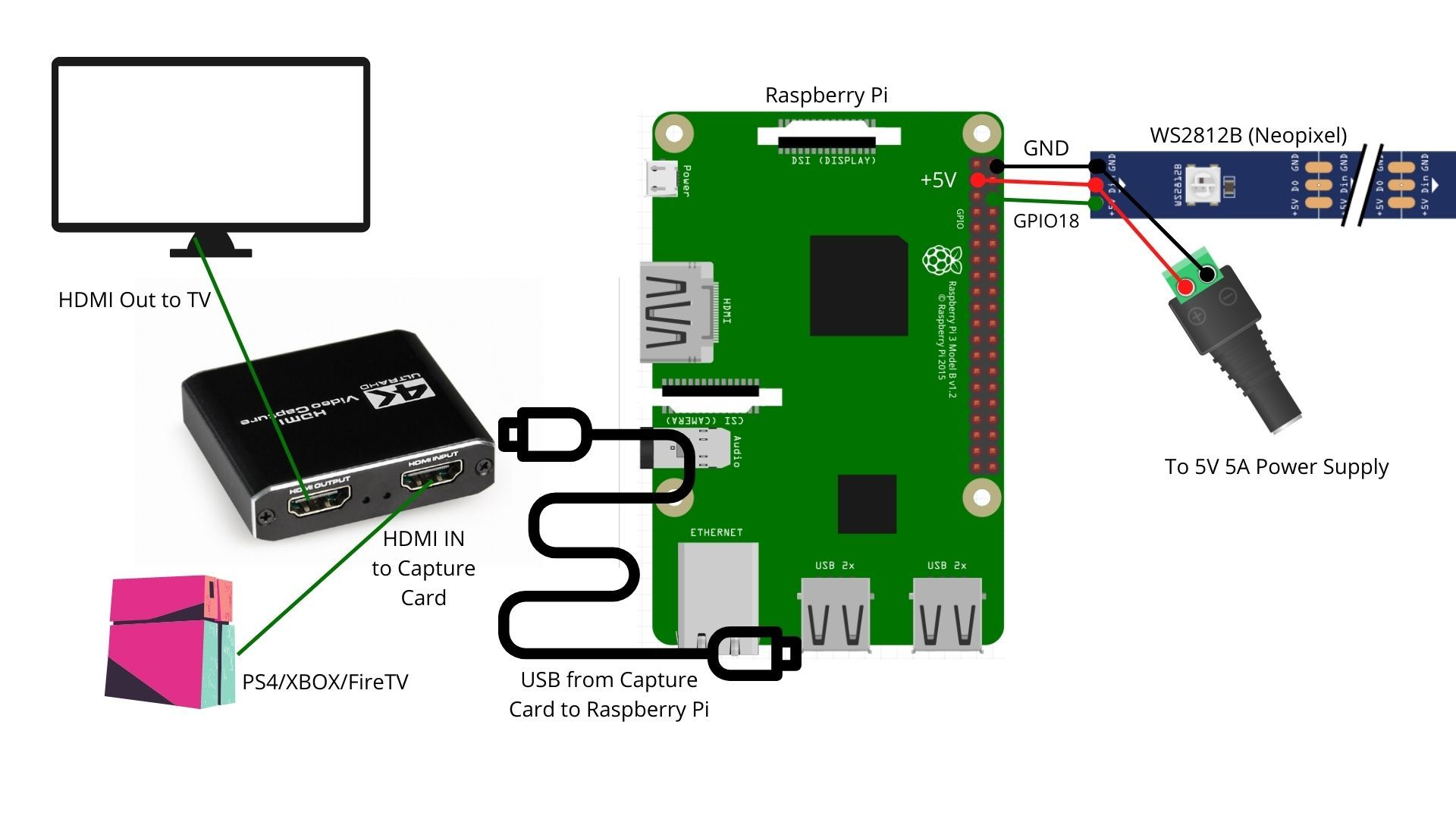

Схема подключения HDMI-capture, Raspberry Pi и WS2812

Снимите защитную пленку на ленте и аккуратно приклейте её по периметру задней панели телевизора. Отметьте количество светодиодов на каждой стороне — эти числа понадобятся в настройках.
Подключите контакты ленты: GND → GND питания (и Raspberry Pi), +5V → +5V питания, Data → GPIO18 (по умолчанию PWM/PCM или проектировано под SPI/PCM в Hyperion). Используйте общий земляной провод между блоком питания и Pi.
Подключите USB HDMI-capture к Raspberry Pi (порт USB).
Подключите HDMI-выход источника (Xbox, Fire TV, PS, медиаплеер) к HDMI-входу capture-карты.
HDMI-выход capture-карты подключите к телевизору. Таким образом сигнал проходит через capture и одновременно отображается на ТВ.

Важно о питании: подключать ленту напрямую к Raspberry Pi не рекомендуется при большом количестве светодиодов. Для ленты 5 м (60 LED/м) используйте отдельный блок питания 5 В с достаточным током и распределите питание по концам ленты.

Советы по проводке:

При длинных лентах подавайте питание с нескольких точек (по концам и в середине) во избежание падения напряжения.
Используйте толстые провода для +5V и GND (например, AWG 16–18) при значительных токах.
Разъёмы и пайка: сделайте надёжные контакты, защитите усадочной трубкой и изолентой.

Шаг 3 — Поиск IP HyperBian и вход в веб-интерфейс

Зайдите в интерфейс вашего роутера и найдите список DHCP-клиентов — найдите устройство с именем HyperBian или по MAC-адресу.
Альтернатива: используйте мобильное приложение Fing для поиска устройств в сети.

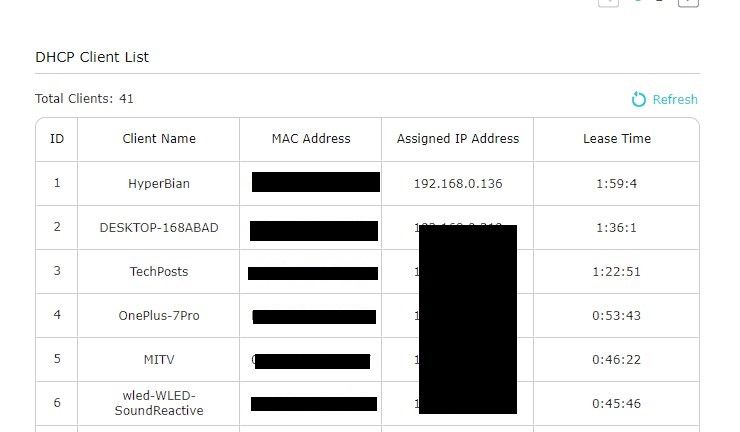

Поиск IP-адреса Raspberry Pi в роутере или с помощью Fing

В браузере введите IP-адрес Raspberry Pi и порт 8090, например: 192.168.0.136:8090 и нажмите Enter. Откроется веб-интерфейс Hyperion.

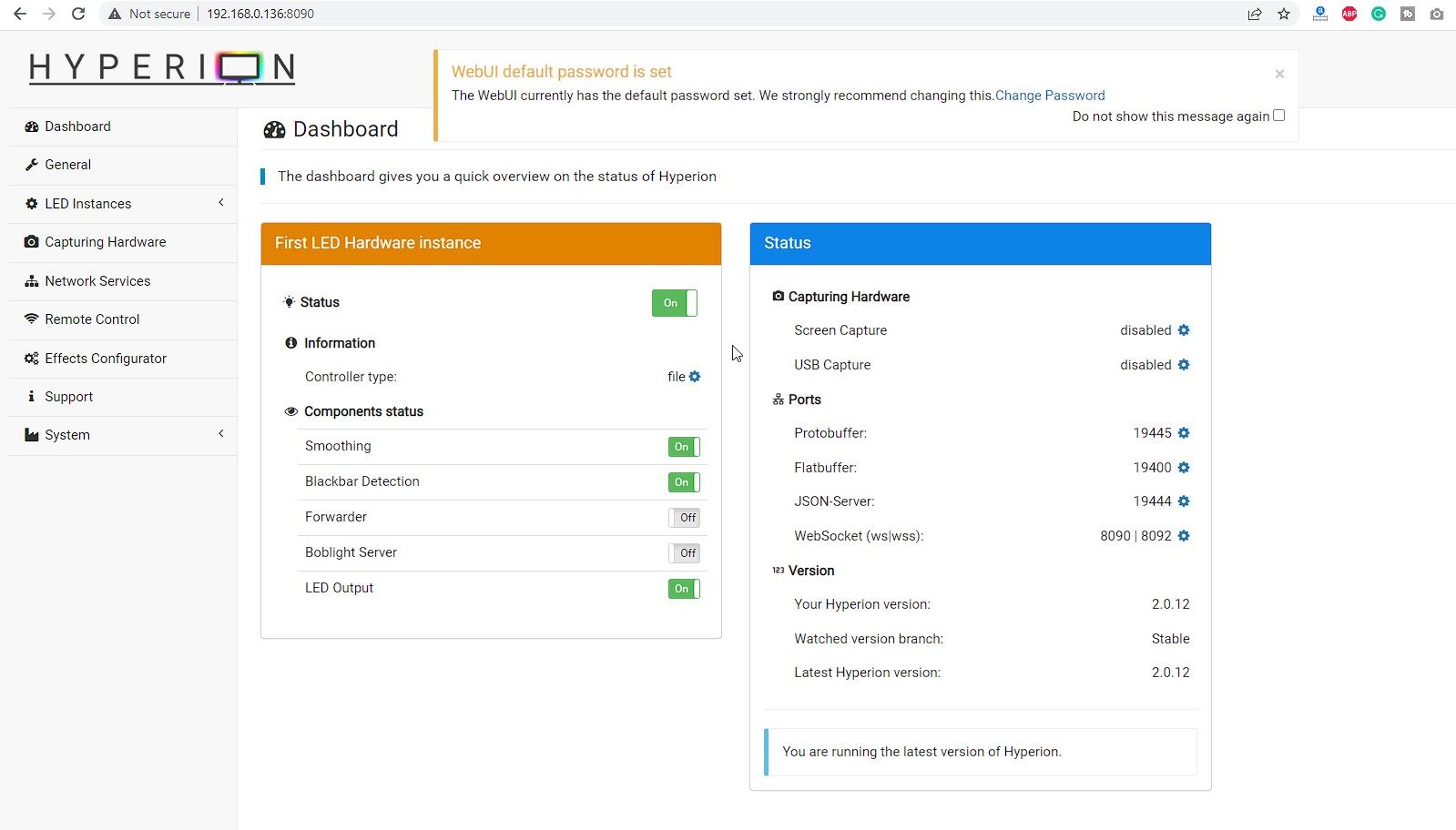

Веб-интерфейс Hyperion по IP-адресу Raspberry Pi

Шаг 4 — Настройка LED Interfaces и Layout

В интерфейсе выберите раздел LED Interfaces → LED Output.
В поле “Hardware LED Count” введите общее число светодиодов (сумма по всем сторонам). Например, 300 для 5 м при 60 LED/м. Нажмите Сохранить.

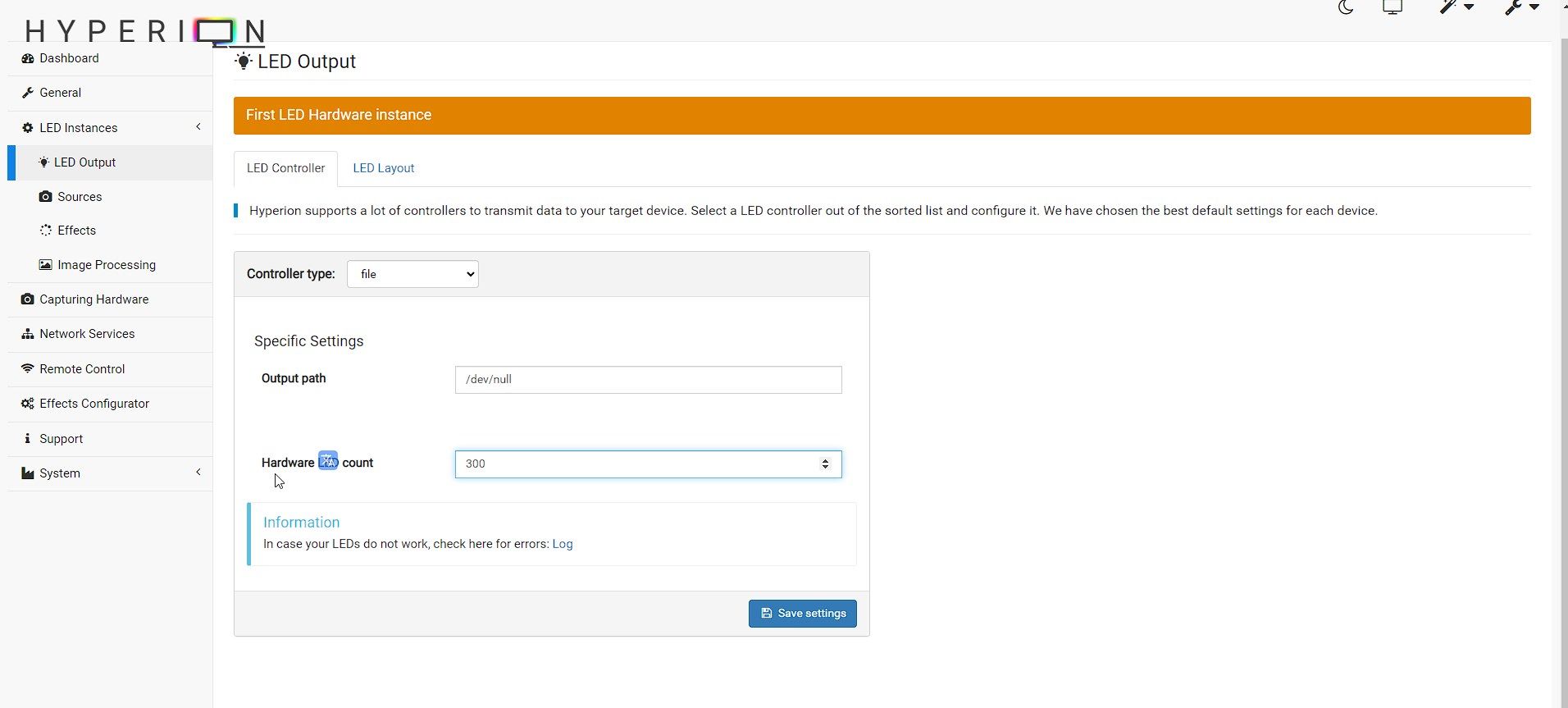

Ввод общего количества LED в полосе

Перейдите в LED Layout и поочерёдно укажите число светодиодов на верхней, нижней, левой и правой стороне. Точная нумерация критична для корректного отображения цветов. Снова нажмите Сохранить.

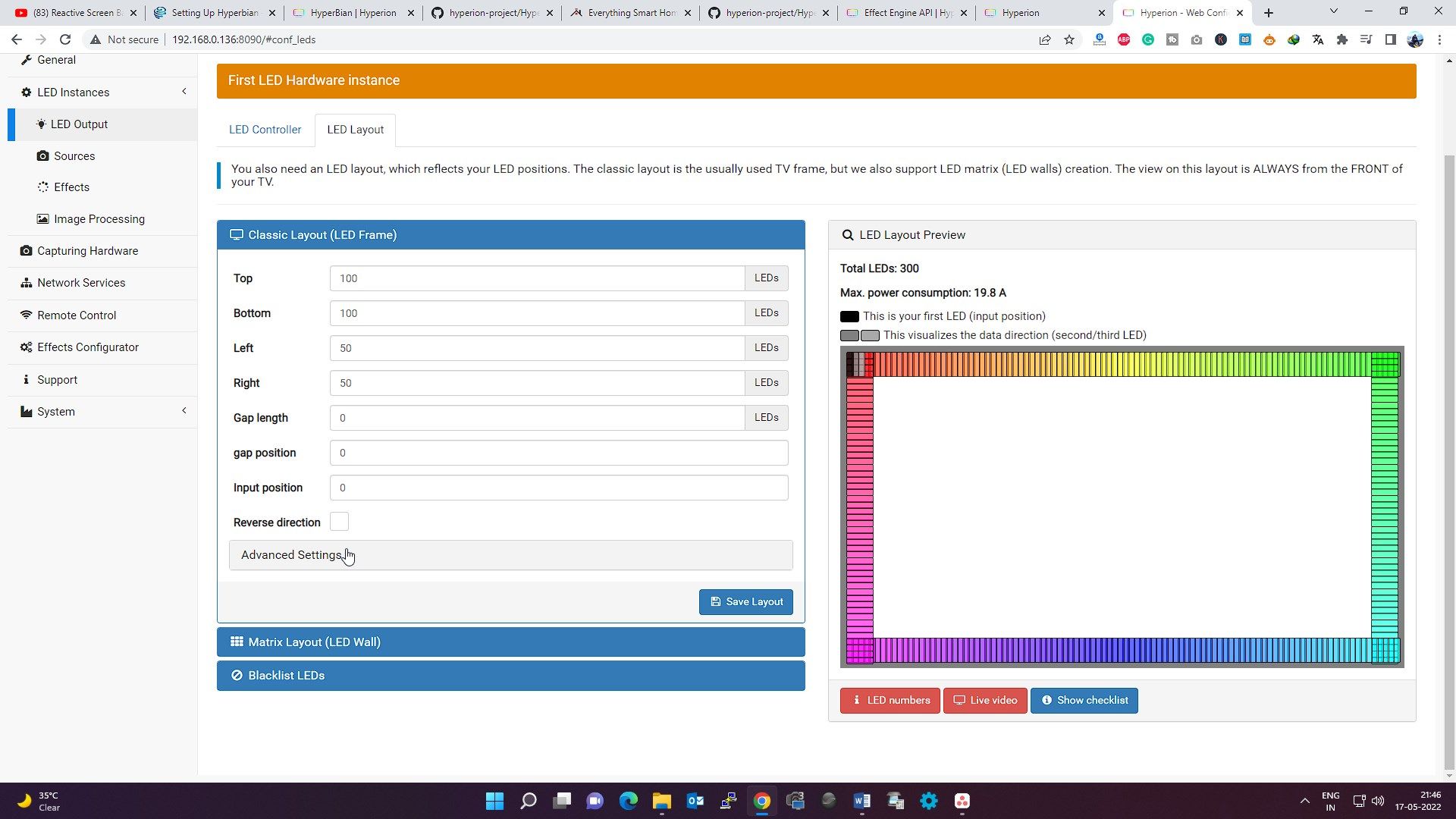

Ввод количества LED по всем четырём сторонам

Шаг 5 — Активация USB Capture и параметры захвата

Откройте Capturing Hardware и отметьте чекбокс Activate рядом с USB Capture. Проверьте, что USB capture подключён к Raspberry Pi.
В выпадающем списке Devices discovered выберите вашу capture-карту — появятся дополнительные настройки.
Выберите разрешение устройства (Device Resolution) и частоту кадров (Frames per second). Рекомендация: не выше 720p и ~10 FPS. Hyperion не требует высокой чёткости — нужен качественный цветопередающий захват, но низкое разрешение снижает задержку.

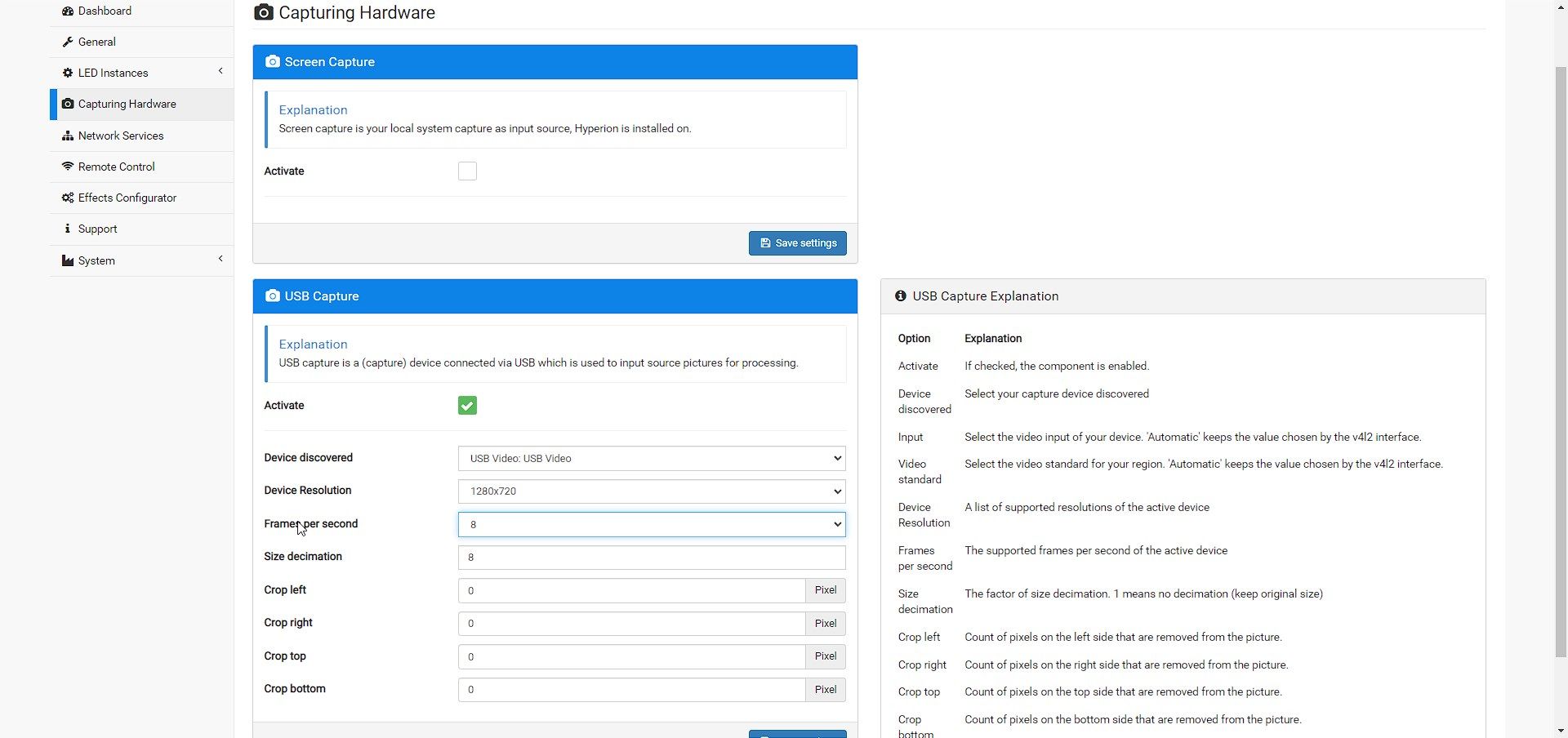

Выбор разрешения и FPS для захвата и отображения цветов

Нажмите “Save settings” и вернитесь на главную страницу. Включите источник и нажмите иконку монитора в правом верхнем углу, чтобы увидеть предпросмотр и цвета, выводимые на ленту.

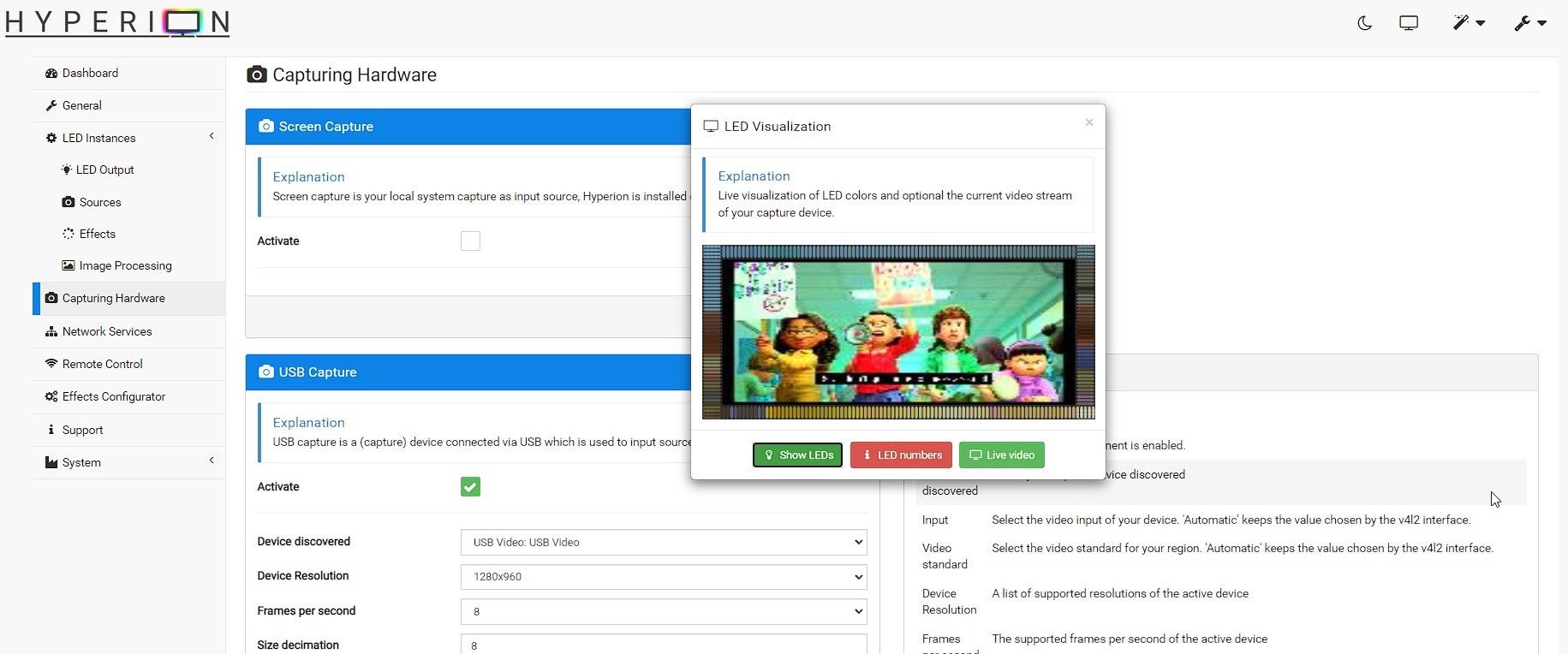

Предпросмотр видео и цветов на ленте Ambilight

После успешной настройки можно закрепить Raspberry Pi и capture-карту с помощью двустороннего скотча или Velcro, чтобы при необходимости быстро отсоединять.

Калибровка и тонкая настройка Hyperion

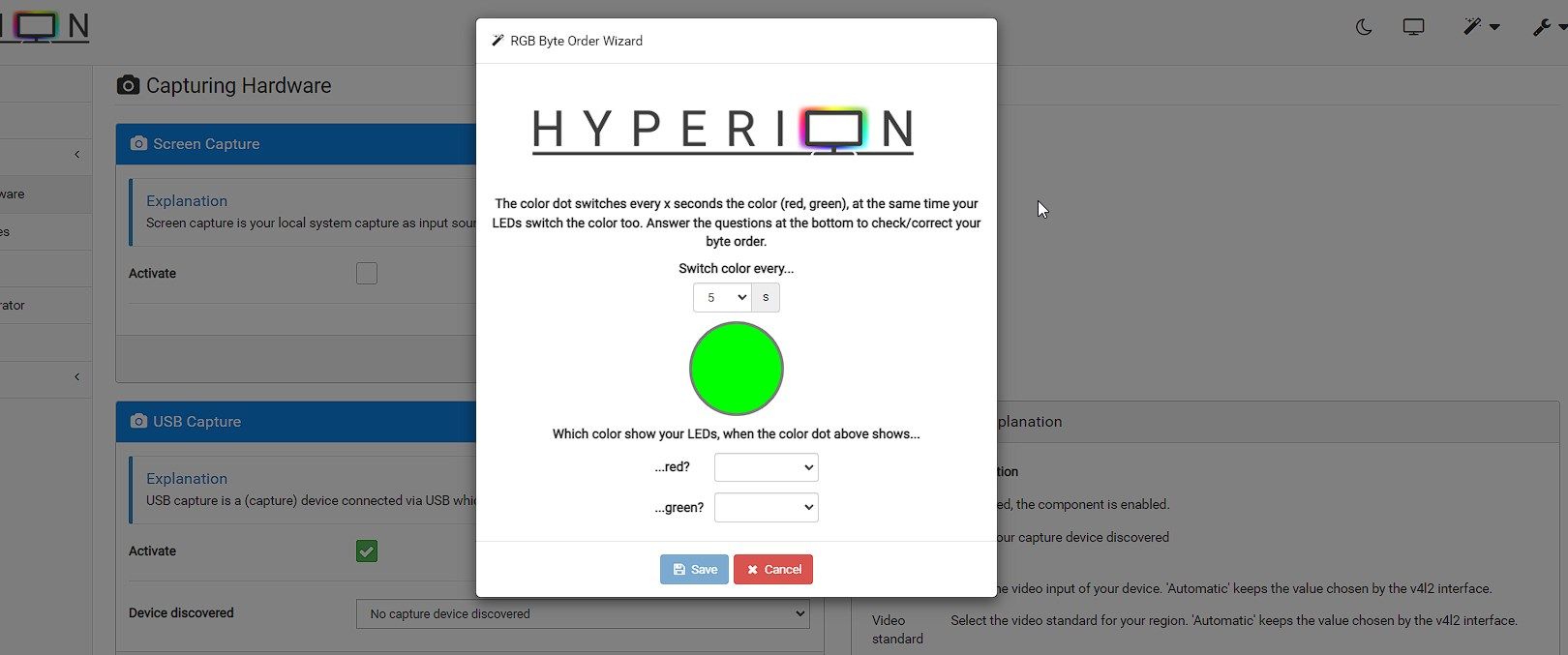

Мастер калибровки RGB для корректировки цветов LED

В разделе эффектов можно выбрать загрузочную анимацию, предустановленные эффекты и поведение при старте.
Если цвета на ленте отличаются от цветов в предпросмотре, используйте встроенный RGB-калибратор/мастер.
При заметной задержке уменьшите разрешение или FPS в настройках захвата.

Important: если ваш источник использует HDCP, захват может не отображать картинку. В таком случае проверьте сплиттер, который способен удалить HDCP, либо используйте устройство, официально поддерживающее pass-through.

Тесты и критерии приёмки

Критерии приёмки:

LED-лента светится и меняет цвета согласно сцене на экране.
Задержка между изменением цвета на экране и ленте заметно невелика (при 10 FPS задержка визуально не раздражает).
Нет видимых перепайка/мерцания; питание и заземление корректны.
Все зоны ленты соответствуют заданной раскладке (количество LED и направление).

Тест-кейсы:

Тёмная сцена с яркими акцентами — цвета должны повторять акцентные участки.
Быстрая смена сцен (гонки/экшн) — проверка задержки и плавности.
Полностью белый экран — оцените тепловую нагрузку и ток; ограничьте яркость при необходимости.
Сигнал с HDCP — если отсутствует изображение, проверьте сплиттер.

Безопасность и надёжность (питание и тепловой режим)

Не пересчитывайте ток ленты «на глаз». WS2812B при полной белой выдаче потребляют максимум около 60 мА на светодиод. Для 300 LED это теоретически ~18 A — значит, стандартный 5 V 5 A блок питания не обеспечит пиковую полную яркость.
Практика: ограничивайте яркость, используйте распределённое питание, и отвечайте за тепловой режим ленты и блоков питания.
Разделяйте питание Pi и ленты, но соедините земли (GND).

Альтернативные подходы и сравнение

Коммерческий Philips Ambilight — простая установка, встроенная в телевизор, но дорогая и привязана к телевизору производителя.
Другие OSS-решения: Prismatik, Boblight — функционально близки, но Hyperion проще при работе с адресными лентами и поддерживает Raspberry Pi.
Звуковая реализация на ESP8266/NodeMCU и ленте WS2812: лента реагирует на звук (музыку), но не воспроизводит цвета экрана. Хорошо для музыки, но не заменяет Ambilight при просмотре видео.

Когда Hyperion не подходит:

Если вы хотите «встроенное» решение без внешних устройств и заморочек — лучше купить телевизор с Ambilight.
Если источник строго запрещает аппаратный захват (странные DRM) — придётся искать обходы или менять источник.

Сценарии отказа и обходные решения

Проблема: capture не показывает картинку из-за HDCP.
Решение: попробовать другой capture с pass-through, использовать HDMI-сплиттер, который снимает HDCP, или подключить источник напрямую к ТВ и захватить с другого места (например, с медиаплеера без HDCP).
Проблема: LED моргают/шумят.
Решение: проверьте общий GND, избегайте длинных тонких проводов для питания, добавьте конденсатор 1000 μF на линию питания ленты.

Роль‑ориентированные чек-листы

Инсталлятор (тот, кто собирает конструкцию):

Проверить целостность ленты и контактов.
Проложить и закрепить ленту, отметить числа LED на каждой стороне.
Подключить питание и проверить отсутствие нагрева.
Установить Raspberry Pi и захват, закрепить Velcro/скотчем.

Пользователь (тот, кто настраивает ПО):

Найти IP-адрес HyperBian в роутере.
Зайти в 192.168.x.x:8090 и последовательно настроить LED Count → Layout → Capture.
Проверить предпросмотр, провести калибровку цветов.

Руководство по откату и инцидентам

Если после обновления Hyperion перестала работать LED-лента: откатиться к предыдущему образу HyperBian (оставьте резервную копию SD-карты) или восстановите конфигурацию из бэкапа.
Если Pi не загружается: проверьте питание, карту SD и логи через подключение по UART/SSH.

Мaturity levels — зрелость решения

Уровень 1 (прототип): базовая работающая конфигурация, цвета соответствуют, но возможны дребезжание или перегрев при полной яркости.
Уровень 2 (рабочая инсталляция): питание правильно рассчитано, стабильность на длительных просмотрках, выровненная калибровка.
Уровень 3 (производственная/премиум): распределённое питание, скрытые провода, автоматическая регулировка яркости по окружению, интеграция с умным домом.

Советы по улучшению впечатления

Ограничьте максимальную яркость в Hyperion, чтобы снизить потребление.
Используйте эффект плавного перехода (smoothing) в настройках, чтобы убрать резкие скачки цвета.
Добавьте датчик освещённости, чтобы автоматом понижать яркость LED при дневном свете.

Краткий список материалов и настроек (шаблон)

Raspberry Pi 4 2–4 GB
microSD 16 GB
WS2812B 5 м, 60 LED/м
Блок питания 5 V 10 A (рекомендуется при интенсивном использовании)
HDMI capture USB 3.0 с pass-through
2 HDMI-кабеля

Decision flowchart (упрощённая схема принятия решения)

flowchart TD
  A[Начало: есть телевизор и источник сигнала?] --> B{Источник использует HDCP}
  B -- Да --> C[Попробовать HDMI-сплиттер с удалением HDCP]
  C --> D{HDCP снят?}
  D -- Да --> E[Подключить HDMI-capture и продолжить]
  D -- Нет --> F[Использовать альтернативный источник или купить коммерческий Ambilight]
  B -- Нет --> E
  E --> G[Установить HyperBian на Pi и настроить Hyperion]
  G --> H[Приклеить ленту, настроить Layout и Capture]
  H --> I[Калибровка и тест]

Краткая галерея крайних случаев

Короткие ленты (30 LED/м) подходят для малых ТВ и значительно снижают потребление.
Длинные непрерывные ленты без распределения питания — риск падения напряжения и неоднородности цвета.
Звукореактивная версия: проще и дешевле (ESP8266 + микрофон), но не повторяет сцену экрана.

Заключение

Hyperion на Raspberry Pi — гибкое и мощное решение, если вы готовы потратить время на сборку и калибровку. Оно даёт приблизительный опыт Philips Ambilight на любой технике и позволяет тонко настраивать эффекты и поведение. Продумайте питание, учитывайте HDCP и заранее подсчитайте число светодиодов для корректной конфигурации.

Итоговые рекомендации:

Начните с небольшого теста (короткая лента, 30–60 LED), чтобы понять поведение.
Планируйте питание с запасом и соединяйте GND.
Держите резервную копию конфигурации Hyperion.

DIY Ambilight для любого телевизора с Hyperion
