Сделай сам: HomeKit‑контроллер для WS2812B (NeoPixel) светодиодной ленты

Важно: перед подключением питания всегда сначала соединяйте общий «GND» между контроллером и лентой. Неправильные подключения могут повредить контроллер или светодиоды.

О чем эта инструкция

Эта статья описывает, как собрать DIY HomeKit‑совместимый контроллер для WS2812B/WS2813 (NeoPixel) ленты с использованием платы на ESP8266 (NodeMCU, D1 Mini и т. п.). Подойдёт для подсветки потолка, телевизора, монитора, мебели и декоративных элементов. После сборки устройство управляется приложением «Дом», приложением Eve или голосом через Siri.

Кому полезно: владельцам iPhone/iPad/Mac, любителям умного дома и мастерам DIY, которые хотят интегрировать адресуемую RGB‑ленту в HomeKit без покупки дорогих коммерческих аксессуаров.

H1 и SEO намерение

Цель статьи: научить собрать и подключить контроллер, чтобы лента работала как HomeKit‑аксессуар.

Список компонентов и подготовка

• Плата на базе ESP8266: NodeMCU, D1 Mini или ESP‑01. Выбор платы влияет на удобство прошивки и доступ к штырькам. Определение: ESP8266 — недорогой Wi‑Fi микроконтроллер.
• WS2812B, WS2812B ECO или WS2813 адресуемая RGB‑лента. WS2813 поддерживает резервный канал данных и более устойчива к падениям.
• Блок питания 5 В, ток в зависимости от количества диодов. Рекомендуется запас 20–30%.
• Соединительные провода (дже́мпер‑провода). Многожильные провода для питания, кабель подходящего сечения.
• Резистор 330–470 Ом на линию данных (рекомендуется для защиты первого светодиода).
• Конденсатор электролитический 1000 µF 6.3–16 В на питающие клеммы (сглаживание импульсных перегрузок).
• (Опционально) Логический преобразователь уровня с 3.3 В на 5 В (часто работает без него, но преобразователь повышает стабильность на длинных линиях).
• (Опционально) 3D‑корпус для платы.

Файловые изображения:

Альт: «Собранный DIY контроллер на плате NodeMCU с подключённой WS2812B лентой»

Факты и числа (быстрая шпаргалка)

• Потребление одного WS2812B на белом (максимальная яркость): примерно 60 мА на светодиод. Это важный ориентир для расчёта блока питания.
• Типичный размер ленты: 30, 60 или 144 LED/м. Длина и плотность напрямую влияют на ток.
• Максимальная теоретическая длина для этого контроллера: до ~500 светодиодов (зависит от прошивки и питания).

Шаг 1. Прошивка ESP8266 (rboot + ledstrip)

Мы используем готовую прошивку HomeKidd с GitHub. Она превращает ESP8266 в HomeKit‑совместимый контроллер для NeoPixel.

1. Скачайте файлы rboot.bin и blank_config.bin с репозитория HomeKidd.
2. На странице релизов проекта скачайте последнюю версию ledstrip.bin.
3. Windows: скачайте ESP Flash Download Tool и распакуйте. Mac: используйте NodeMCU PyFlasher.
4. Подключите D1 Mini/NodeMCU к компьютеру через Micro USB. Установите драйвер CH340G или CP210x, если система не видит устройство.
5. Запустите Firmware Download Tool.
6. Отметьте первый чекбокс, введите адрес 0x0000 и выберите rboot.bin.
7. Отметьте второй чекбокс, введите 0x1000 и выберите blank_config.bin.
8. Отметьте третий чекбокс, введите 0x2000 и выберите ledstrip.bin.
9. Установите Baud Rate 115200, режим DIO или QIO (зависит от платы), частоту 40MHz.

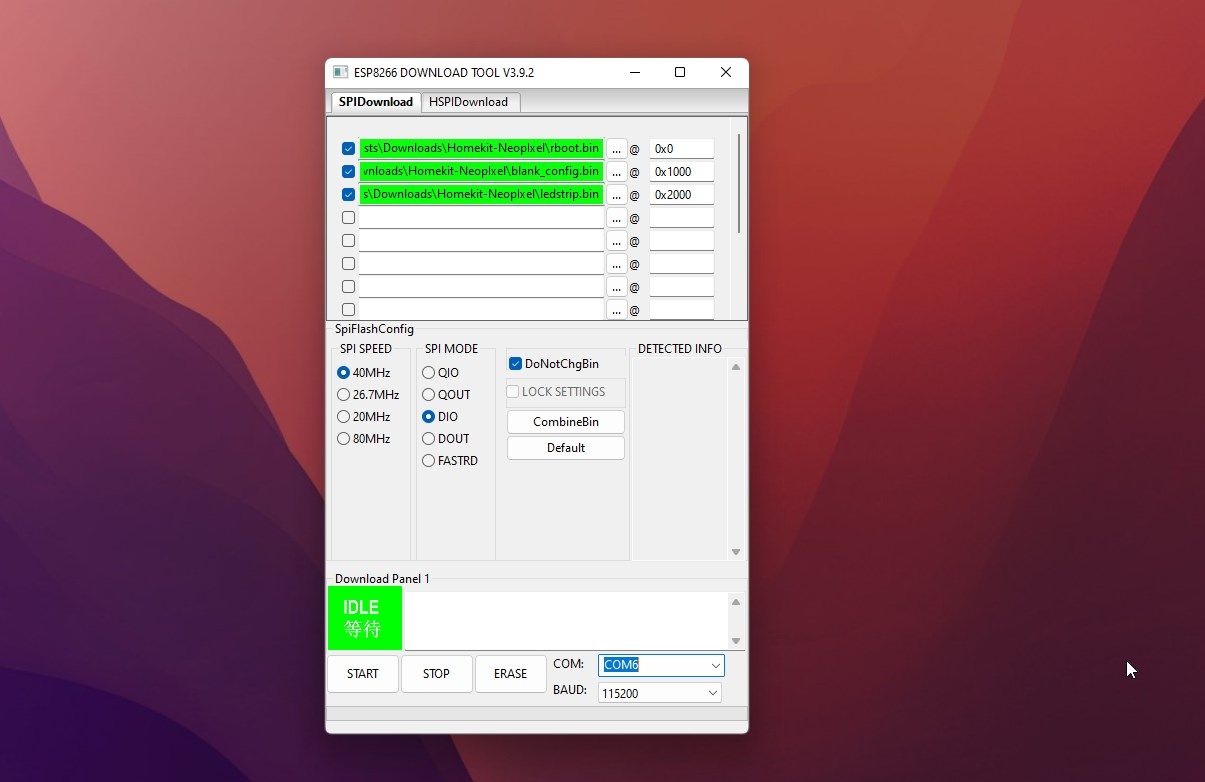

Альт: «Окно утилиты прошивки ESP с выбранными файлами rboot, blank_config и ledstrip»

10. Нажмите Start. Утилита покажет Sync и начнёт запись.
11. После прошивки закройте Firmware Download Tool.
12. Скачайте и запустите ESPHome Flasher (или любую утилиту чтения логов, которая вам удобна).
13. Выберите COM‑порт и нажмите View Logs, чтобы следить за загрузкой и состоянием устройства.

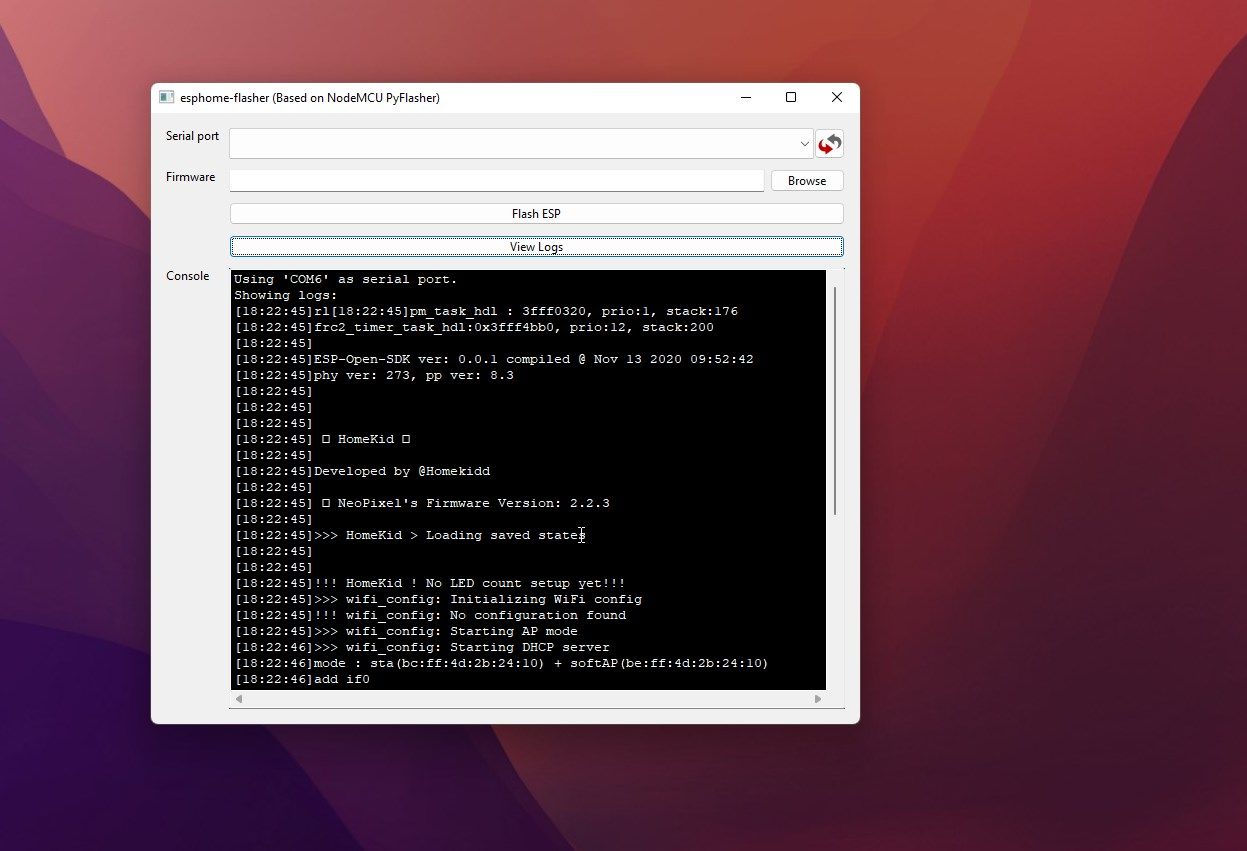

Альт: «Просмотр логов ESP после прошивки NeoPixel HomeKit контроллера»

Примечание: на некоторых платах и прошивках последовательность адресов и имя файла могут отличаться. Всегда проверяйте инструкцию в релизе проекта на GitHub.

Шаг 2. Подключение ленты к D1 Mini / NodeMCU

Подключение по проводам:

• 5V блока питания → +5V ленты.
• GND блока питания → GND ленты и GND платы ESP8266 (обязательно общий провод).
• Данные (DIN) ленты → GPIO порта на плате (чаще всего D2/GPIO4 или D4/GPIO2). Между выводом ESP и входом ленты вставьте резистор 330–470 Ом.

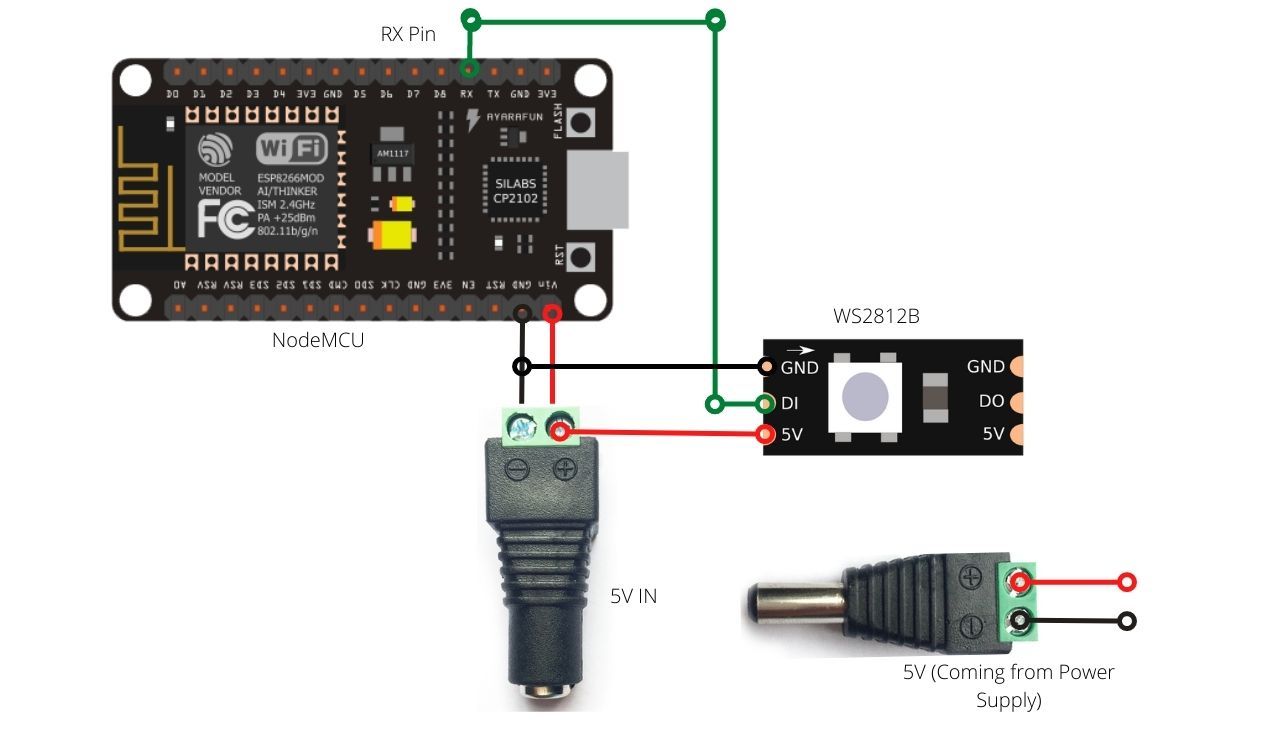

Альт: «Схема подключения WS2812B NeoPixel ленты к плате NodeMCU и блоку питания»

Советы по прокладке проводов:

• Если лента длинная, подавайте питание с обоих концов или через промежуточные точки, чтобы избежать падения напряжения.
• Используйте провода достаточного сечения (например, 22–18 AWG в зависимости от тока).
• Закрепите паяные контакты и изолируйте их термоусадкой или электропаяльной лентой.

После подключения можно поместить плату в 3D‑корпус или коробку.

Шаг 3. Подключение питания и начальная настройка Wi‑Fi

Подайте питание на блок питания 5 В.

Поведение устройства после подачи питания:

• Контроллер запустится в режиме точки доступа (AP). Это штатное поведение для первой настройки.

Шаги настройки Wi‑Fi:

1. В настройках Wi‑Fi телефона/планшета подключитесь к открытой сети esp или HomeKid‑xxx (в шагах ниже будет точное имя, зависящее от прошивки).
2. Откройте браузер и перейдите на 192.168.4.1.
3. Выберите SSID вашей домашней сети и введите пароль. Нажмите Save/Join.
4. После перезагрузки контроллер подключится к локальной Wi‑Fi сети.

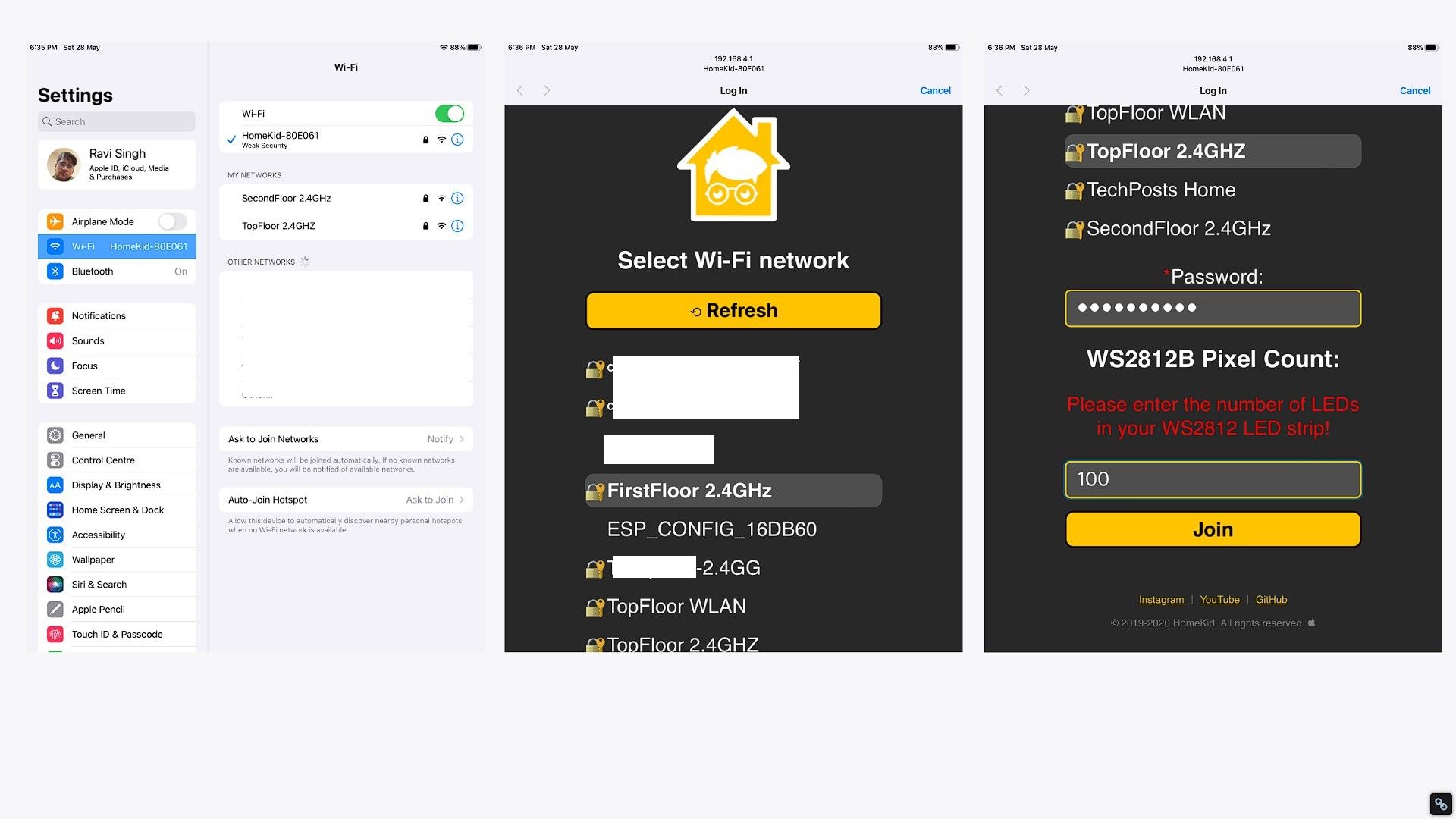

Альт: «Подключение к точке доступа контроллера NeoPixel для ввода настроек Wi‑Fi»

Совет: если контроллер не подключается к Wi‑Fi, проверьте правильность введённого пароля и частоту сети (ESP8266 поддерживает только 2.4 ГГц).

Шаг 4. Добавление аксессуара в HomeKit

После того как устройство подключится к сети, добавьте его как аксессуар HomeKit:

1. На iPhone/iPad/Mac откройте настройки Wi‑Fi и подключитесь к сети HomeKid‑xxx. Пароль по умолчанию: 12345678 (если прошивка ожидает именно его).

2. Откройте страницу настройки в браузере и выберите нужную Wi‑Fi сеть, укажите пароль, введите количество светодиодов в вашей ленте. Нажмите Join.

3. На устройстве в той же Wi‑Fi сети откройте приложение «Дом».

4. Нажмите троеточие в правом верхнем углу и выберите “Добавить аксессуар“.

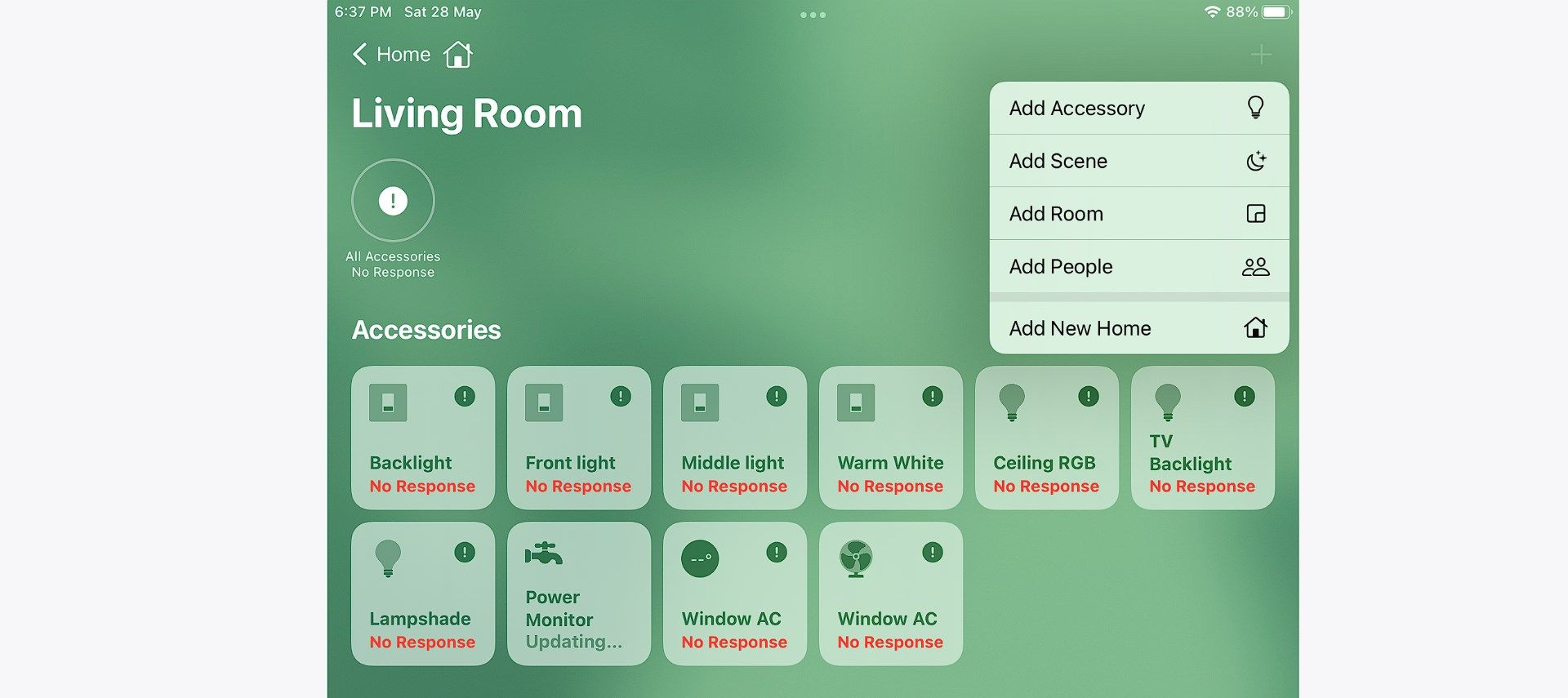

Альт: «В приложении Дом нажмите три точки, чтобы добавить аксессуар»

5. Выберите “Ввести вручную”.
6. Выберите обнаруженный аксессуар NeoPixel‑xxxx и нажмите “Добавить всё равно”.

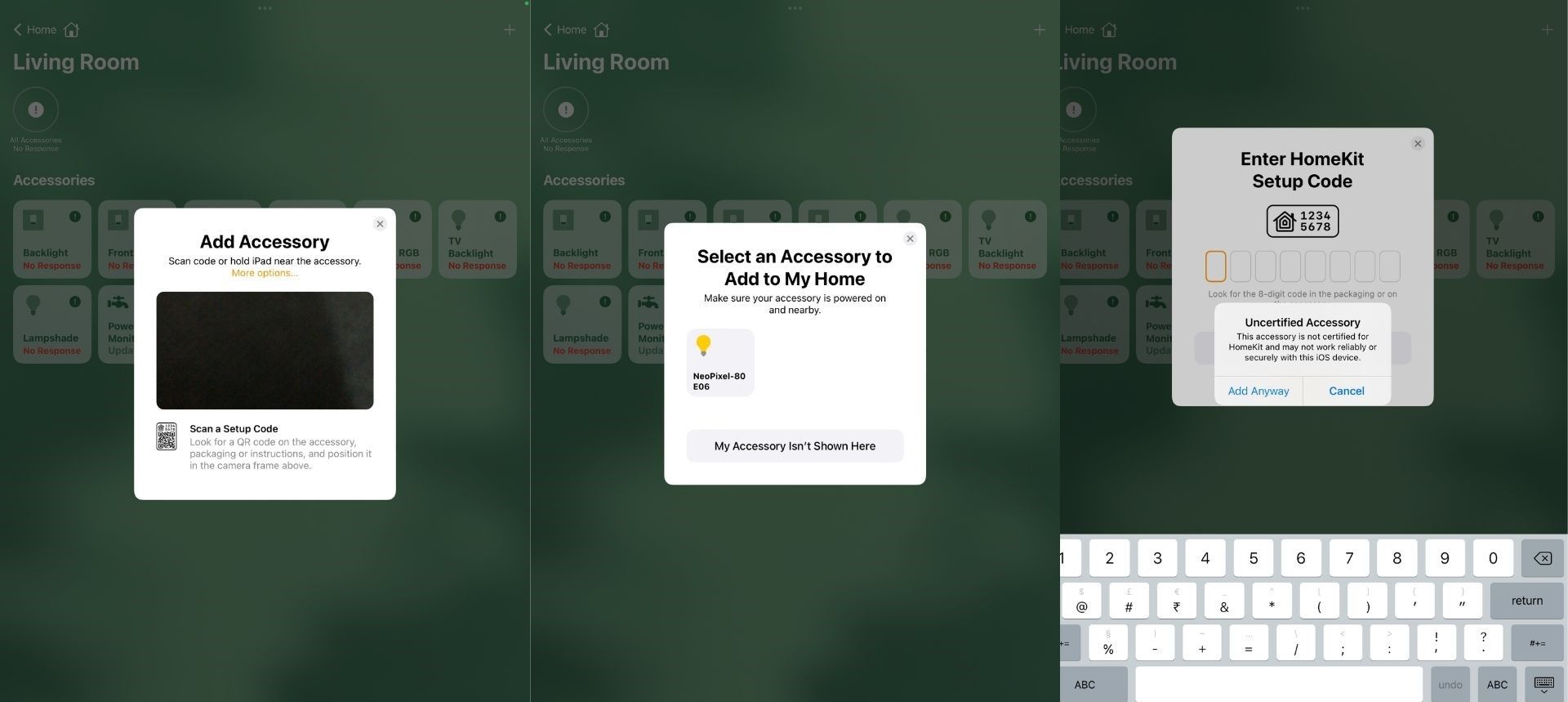

Альт: «Добавление NeoPixel аксессуара в приложение Дом»

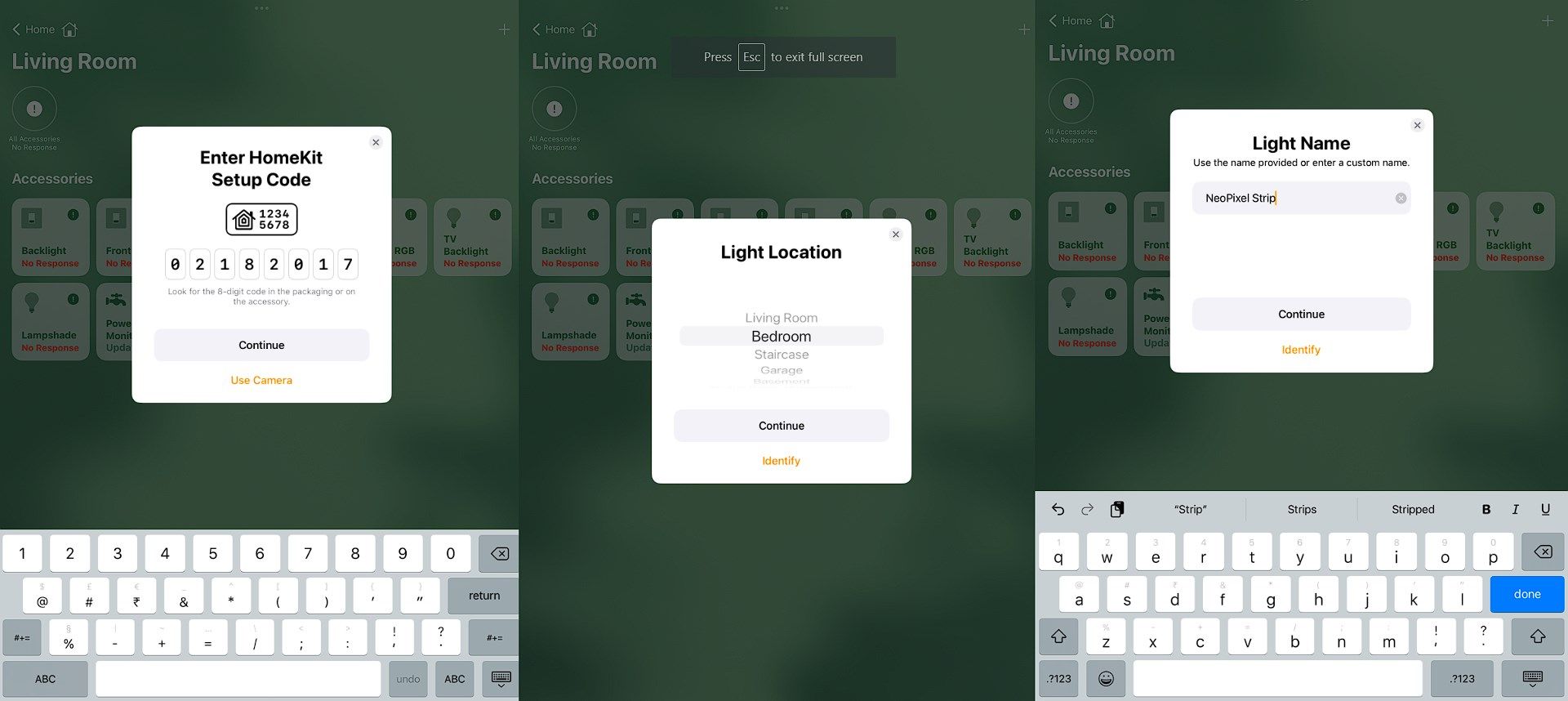

7. Введите код аксессуара 021-82-017 и дождитесь подтверждения. Контроллер должен появиться в списке аксессуаров.
8. Присвойте устройство комнате и название, затем нажмите Готово.

Альт: «Ввод кода аксессуара для добавления в HomeKit»

Примечание: конкретный код и SSID могут отличаться в зависимости от версии прошивки. Всегда смотрите текущую документацию проекта.

Шаг 5. Управление лентой через Home, Eve и Siri

После добавления вы получите управление:

• Включение/выключение.
• Выбор цвета и палитры (поддерживаются миллионы цветов: ~16.8 млн).
• Регулировка яркости.
• Эффекты и шаблоны (часто доступны через приложение Eve или дополнительные прошивки).

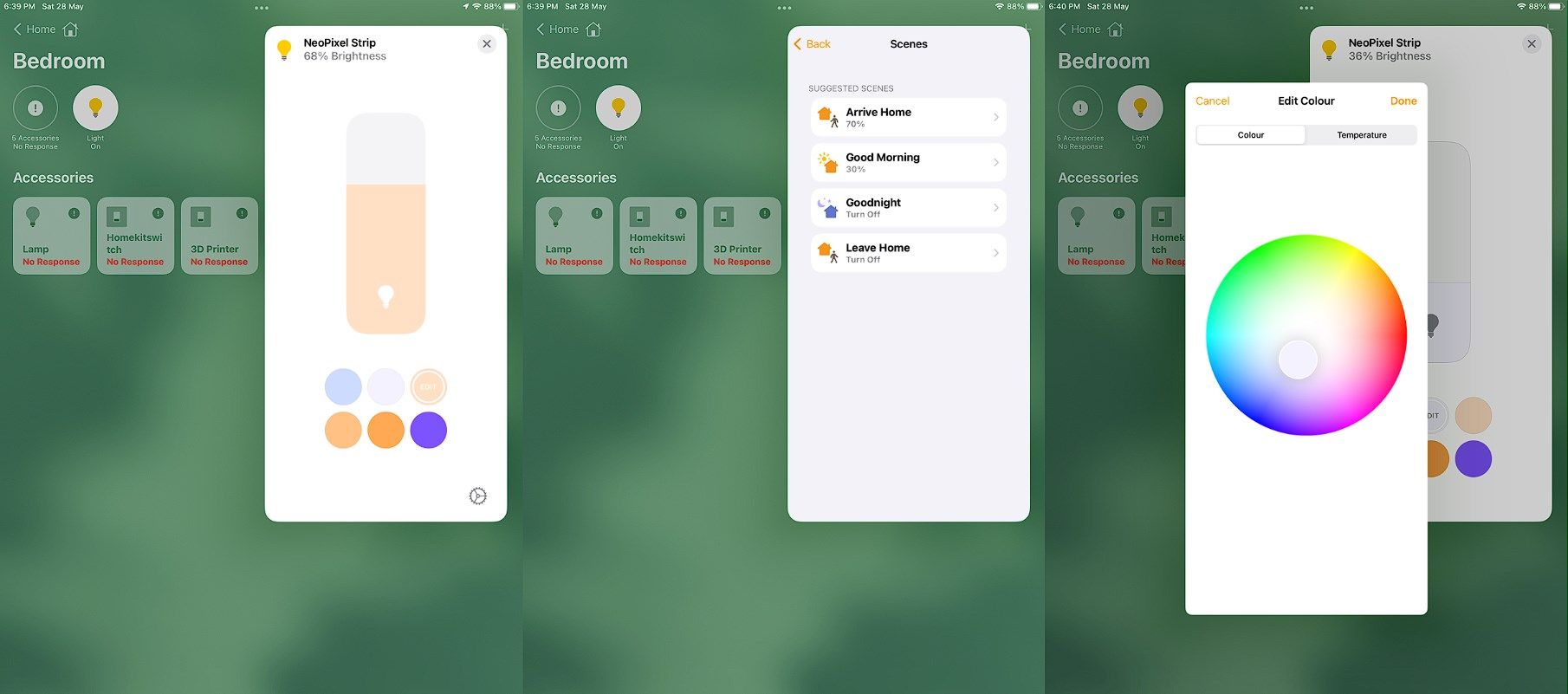

Альт: «Изменение цвета и яркости NeoPixel через приложение Дом»

Как работать с эффектами:

• В приложении Eve доступны дополнительные слайдеры и эффекты (40+ в зависимости от прошивки).
• Эффекты часто меняются с помощью ползунка WS2812 Effects в приложении Eve.

Голосовое управление:

• Если у вас есть HomePod или Apple TV (с ролью центра «Home»), можно управлять лентой голосом через Siri.

Ограничения:

• Управление напрямую с Android‑устройства через приложение «Дом» недоступно. Для Android можно использовать альтернативные прошивки, такие как WLED, и сторонние приложения или веб‑интерфейсы.

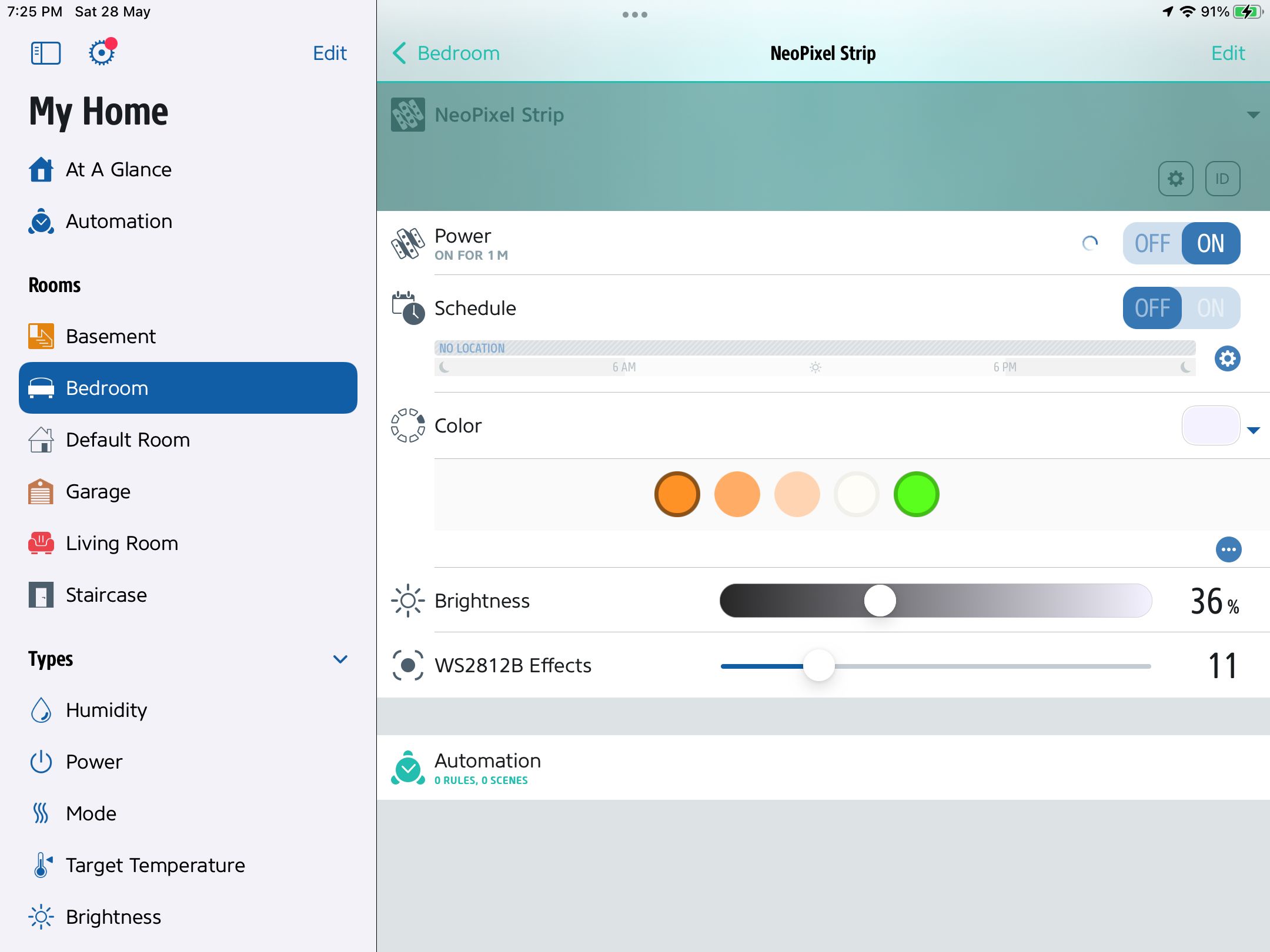

Альт: «Управление эффектами, яркостью и расписаниями через Eve для HomeKit»

Альтернативные подходы и когда это не работает

1. WLED вместо HomeKidd: WLED — популярная прошивка с большим набором эффектов и веб‑интерфейсом. WLED можно интегрировать в HomeKit через HomeBridge или прямую интеграцию (если есть поддержка).
2. ESPHome: если вы хотите полную кастомизацию и автоматизацию через Home Assistant, ESPHome даёт гибкие возможности.
3. HomeBridge на Raspberry Pi: если у вас уже есть устройство под управлением Linux, можно эмулировать HomeKit‑аксессуар и подключить любые контроллеры.

Когда DIY решение может не подойти:

• Если вам нужна сертифицированная безопасность или гарантия производителя.
• Если требуется бесперебойная коммерческая интеграция с поддержкой 24/7.

Безопасность, электрика и надёжность

• Всегда используйте блок питания с запасом по току ~20–30%.
• Подключайте общий провод (GND) до подачи питания на ленту.
• Закорачивание питания под нагрузкой может привести к большим всплескам тока. Установите предохранитель по току для защиты цепи.
• Конденсатор 1000 µF между +5 В и GND возле начальной точки ленты уменьшает пиковые помехи.
• Резистор 330–470 Ом на линии данных защищает первый пиксель от переходных помех.
• При длинных лентах учитывайте падение напряжения и подавайте питание с нескольких точек.

Примечание по уровню логики: WS2812B рассчитаны на 5 В питания, а логика 3.3 В ESP8266 часто считается достаточной, но при проблемах используйте преобразователь уровня.

Тестирование, отладка и критерии приёмки

Критерии приёмки:

• Контроллер успешно прошивается и загружает прошивку без ошибок.
• Устройство подключается к Wi‑Fi сети и отвечает на pings/логи.
• Аксессуар добавляется в приложение «Дом» и корректно откликается на команды включения/выключения.
• Цвета и яркость меняются плавно без мерцания.
• При максимальной яркости питание не падает и блок питания не перегревается.

Отладка по шагам:

• Если устройство не запускается: проверьте питание и последовательность прошивки.
• Если не видит Wi‑Fi: проверьте, что сеть 2.4 ГГц и пароль верный.
• Если лента показывает неправильные цвета: проверьте направление подключения данных и наличие резистора.
• Если возникают мерцания при ярком белом: возможно, недостаточный ток или падение напряжения.

Роли и чек-листы

Инсталлятор (монтажник):

• Проверить целостность ленты и пайки.
• Проложить кабели питания с учётом сечения.
• Фиксировать ленту и закрыть контакты.

Интегратор (настройка ПО):

• Прошить ESP и проверить логи.
• Подключить к Wi‑Fi и добавить в HomeKit.
• Настроить имя и комнату, проверить сценарии.

Электрик (питание):

• Рассчитать ток и выбрать блок питания.
• Установить предохранитель и конденсатор сглаживания.
• Проверить нагрев при длительной нагрузке.

Шаблон быстрой проверки после установки

1. Включить питание, убедиться, что контроллер в AP режиме.
2. Соединиться через браузер с 192.168.4.1, подтвердить Wi‑Fi.
3. Добавить аксессуар в Home, проверить отклик на включение/выключение.
4. Изменить цвет и яркость, проверить отсутствие мерцаний.
5. Оставить на 10–15 минут при высокой яркости и проверить нагрев.

Совместимость и миграция

• ESP8266 и WS2812B — широко совместимы с прошивками HomeKidd, WLED и ESPHome.
• Если позже вы захотите мигрировать на WLED или ESPHome, сохраните значения количества светодиодов и настройки сети. Прошивка обычно перезаписывается полностью.
• Для интеграции с другими экосистемами (Google, Alexa) используйте HomeBridge или облачные мосты.

Конфиденциальность и безопасность данных

Контроллер использует вашу локальную Wi‑Fi сеть. Данные, как правило, ограничены командой управления устройством и статусом. Для автоматизации требуется Home Hub (HomePod/Apple TV), который хранит расписания локально. Убедитесь, что Wi‑Fi защищён надёжным паролем и актуальной версией прошивки.

Заключение и рекомендации

Теперь ваша WS2812B лента функционирует как HomeKit‑аксессуар. Вы можете:

• Использовать сцены и автоматизации в приложении «Дом». Для автоматизаций требуется HomePod или Apple TV как центр.
• Экспериментировать с эффектами через приложение Eve.
• В будущем пересмотреть прошивку для дополнительных эффектов (WLED) или интеграции с Home Assistant.

Ключевые рекомендации:

• Правильно рассчитайте питание: 60 мА × количество светодиодов на максимуме — это ориентир для блока питания.
• Всегда подключайте GND перед подачей питания и используйте защитные компоненты (резистор и конденсатор).
• Храните резервные копии конфигурации и записывайте используемые адреса и коды.

Счастливого сборки и приятной подсветки!

Краткое резюме

Вы собрали контроллер на ESP8266, прошили прошивку HomeKidd, подключили WS2812B ленту и добавили аксессуар в HomeKit. Теперь лентой можно управлять через Дом, Eve и Siri. Следуйте рекомендациям по питанию и безопасности для надёжной работы.
