Как собрать кастомную механическую клавиатуру

Кастомные клавиатуры доступны для сборки: достаточно пяти базовых компонентов и пары инструментов. В этой инструкции я пошагово объясню, как выбирать детали, подготовить плату, установить переключатели и светодиоды, паять и довести сборку до рабочего состояния. Включил также чек-листы, план действий, варианты для разных задач (игры, печать, дизайн) и методы устранения неполадок.

Краткий план и какие детали нужны

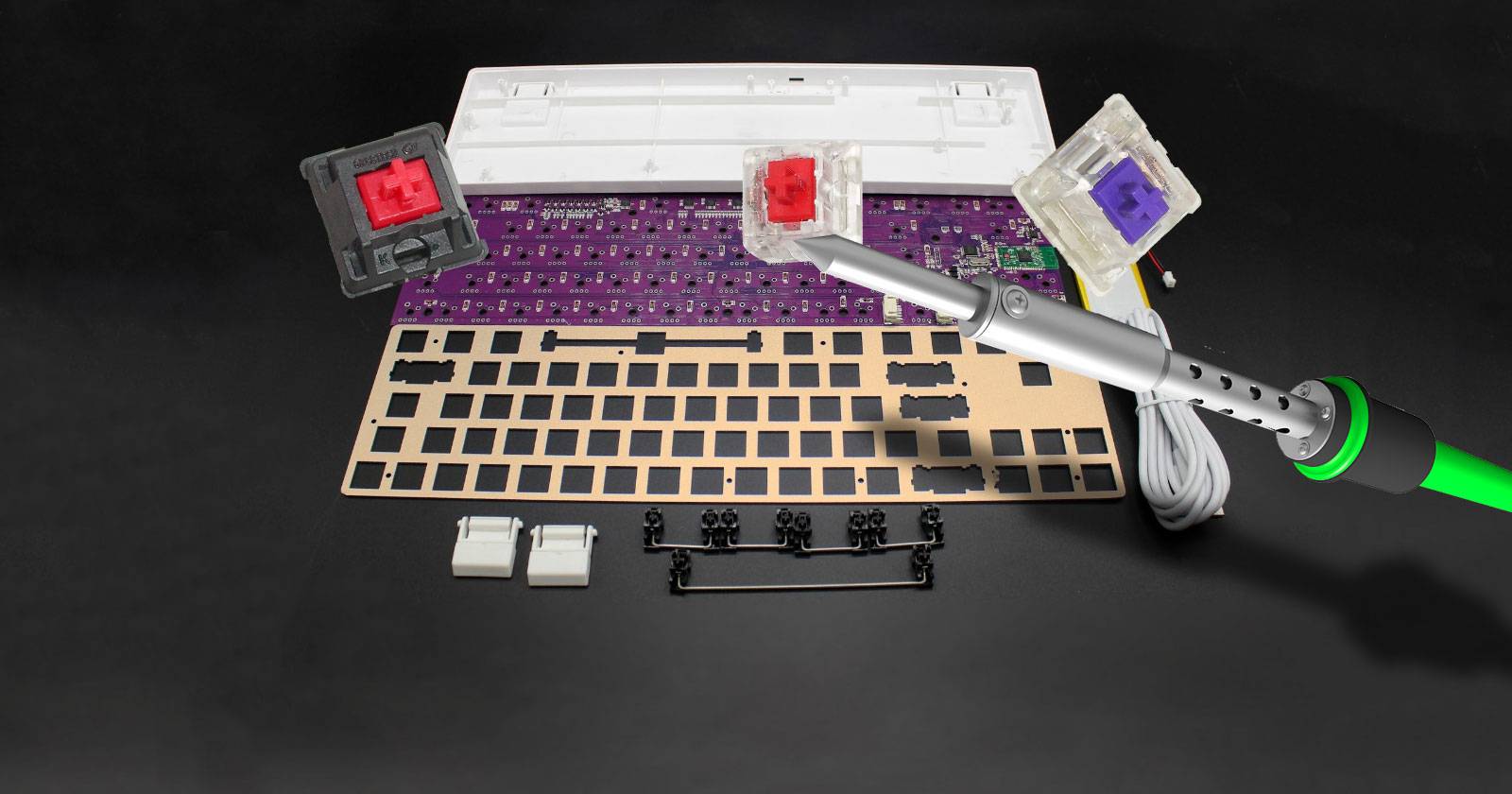

Набор минимумов для сборки:

• Печатная плата (PCB)
• Корпус
• Набор клавиш (keycaps)
• Стабилизаторы
• Механические переключатели

Рекомендую ещё плату (backplate) — повышает жёсткость корпуса и стабильность при наборе. Если цель — красивая внешность, в конце есть советы по визуальному оформлению.

Необходимые инструменты для сборки

Минимум для пайки клавиатуры:

• Низковаттный паяльник (рекомендуется модель с регулировкой мощности для удобства)
• Припой с канифольным (rosin) сердечником

Дополнительные полезные инструменты:

• Отсос для припоя (solder sucker) — для исправления ошибок
• Щётка для очистки жала (латунная/бронзовая губка или стальная в случае одноразового паяльника)
• Ватные палочки для нанесения изопропилового спирта
• Изопропиловый спирт 90% — для очистки флюса и остатков
• Ключ для съёма колпачков (keycap puller) — проволочный лучше пластикового
• Непроводящая рабочая поверхность (например, деревянная кухонная доска)

Важно: работайте в проветриваемом помещении и берегите руки — паяльник горячий.

Покупка деталей: что выбрать и на что обратить внимание

Каждому нужна своя клавиатура: кто-то хочет «типографский» щелчок, кто-то — бесшумную игровую панель. Ниже подробно разберём компоненты и варианты.

PCB — печатная плата

PCB определяет раскладку, расположение светодиодов и способ подключения переключателей. Основные отличия:

• Форма: 40%, 60%, 65%, 75%, TKL (87%), 96%, 1800 и полноразмерные модели.
• Тип монтажа переключателей: пайка (solder) или hot-swap (без пайки). Hot-swap удобен для экспериментов.
• Подсветка: наличие отверстий/контактов для светодиодов и возможность передней/верхней подсветки.

Популярные модели PCB: GH60, DX64, YYD75, ErgoDox и т. п. Если выбираете первый проект — берите простую 60% плату или kit с hot-swap.

Важно:

• PCB должен соответствовать выбранному корпусу.
• PCB задаёт тип подсветки и совместимость с keycaps (front/top-printed).

Плита (plate)

Плита фиксирует переключатели и придаёт сборке жёсткость. Материалы:

• Сталь — тяжёлая и долговечная, даёт более «глухой» звук.
• Алюминий — легче, может деформироваться при транспортировке, даёт более «яркий» звук.
• Пластик/FR4 — мягче, даёт более «мягкий» отклик.

Выбирайте материал по звуку и весу. Если много ездите с клавиатурой — алюминий легче; если важна долговечность — сталь.

Корпус

Корпуса продаются в комплекте с PCB или отдельно. Материалы: алюминий, пластик (ABS/PC), акрил, дерево. При покупке корпуса проверяйте расположение отверстий под винты и габариты — они должны совпадать с PCB.

Переключатели (switches)

Переключатели определяют тактильность, звук и усилие набора. Классификация по типу:

• Линейные — плавное нажатие, без тактильной точки (подходят для игр).
• Тактильные — имеют ощутимый «ступор» при срабатывании (подходят для печати).
• Кликающие — слышный щелчок при срабатывании (эстетика «typewriter»).

Популярные бренды: Cherry, Gateron, Kailh, Zeal, Outemu, Varmilo. Есть экспериментальные технологии, например емкостные бесконтактные переключатели.

Пара советов:

• Используйте тестер переключателей, чтобы понять личные предпочтения.
• Обратите внимание на усилие (g) и длину хода.

Клавиши (keycaps)

Форма (профиль): OEM, Cherry, SA, DSA и другие — влияют на эргономику и звук. Материалы:

• ABS — часто глянцевые, дешевле, со временем бликуют.
• PBT — более матовые и прочные, не блестят быстро.

Методы печати легенд:

• Dye-sublimation — долговечный способ, не стирается.
• Double-shot — символы из двух слоёв пластика, отлично для подсветки.

LED-совместимость: если PCB использует переднюю подсветку, нужны front-printed keycaps.

Стабилизаторы

Длинные клавиши (пробел, Shift, Enter) требуют стабилизаторов. Типы:

• Costar — стабилизаторная штанга проходит над платой и крепится к колпачку клавиши.
• Cherry — стабилизатор размещается под пластиной/платой.

Costar проще установить, но может быть более «дребезжащим». Cherry лучше звучит после доработки (lubing, clipping), но сложнее в установке на некоторые платы.

СВЕТОДИОДЫ и SIP-сокеты

Если PCB поддерживает подсветку — покупайте 3мм flangeless LED нужного цвета или используйте SIP-сокеты для быстрой замены без пайки.

SIP-сокеты удобны, если хотите менять цвета часто или боитесь переполюсовки.

Как собрать клавиатуру — подробный пошаговый план

Ниже — рекомендованный порядок работ. Я даю пояснения, советы и контрольные точки для приёмки на каждом этапе.

Порядок сборки:

1. Осмотр и планировка
2. Подготовка PCB
3. Установка пластины (если есть)
4. Установка стабилизаторов
5. Установка переключателей
6. Установка светодиодов (если есть)
7. Пайка
8. Чистка
9. Тестирование и приёмка

1. Осмотр и планировка

Осмотрите все компоненты: PCB, контакты, переключатели, стабилизаторы и светодиоды. Убедитесь, что отсутствуют трещины и явные дефекты. Продумайте последовательность работ и разложите детали по зонам на рабочем столе.

Краткий чек-лист на этом этапе:

• Все детали в комплекте
• PCB и корпус соответствуют друг другу по креплениям
• Наличие необходимых инструментов

2. Подготовка PCB

Огляните плату на предмет загрязнений или следов флюса. Протрите ватной палочкой и изопропиловым спиртом, если нужно.

Если PCB hot-swap: установку переключателей можно проводить без пайки, но всё равно проверяйте контактные площадки.

3. Установка пластины

Если у вас есть плита — аккуратно установите её на PCB так, чтобы отверстия совпадали. Плита помогает выровнять переключатели и облегчает сборку.

4. Установка стабилизаторов

Установите стабилизаторы до переключателей. Для Cherry-стабилизаторов вставьте корпус стабилизатора в плату/пластину; для Costar — зафиксируйте крючки и вставьте проволоку.

Советы по улучшению работы стабилизаторов:

• Смазка (lubing) уменьшает дребезг и делает ход плавнее.
• Можно «клиповать» стабилизаторы (clip mod) для уменьшения люфта.

5. Установка переключателей

Для устойчивости установите сначала переключатели по углам и распределите нагрузку равномерно по плате. Проверьте, чтобы штыри переключателей были прямыми и полностью выступали с обратной стороны платы.

Если переключатели крепятся сразу к пластине, они должны защёлкнуться; если нет — проверьте выравнивание.

6. Установка и сгибание светодиодов

Установите светодиоды согласно маркировке на плате (длинная ножка — анод/плюс). После установки немного загните ножки, чтобы диод не выскользнул при переворачивании платы.

Обратите внимание: у некоторых плат нижнего ряда полярность отверстий инвертирована — проверяйте внимательно.

7. Пайка

Переверните плату и начинайте паять, двигаясь слева направо, строка за строкой — как будто читаете книгу. Поддерживайте чистоту жала паяльника и своевременно очищайте его в латунной губке.

Пара советов при пайке:

• Нагревайте контактную площадку и ножку переключателя одновременно, подавайте припой к месту нагрева (а не к жалу паяльника).
• После прогрева уберите жало и дайте припою остыть — формируется «гладкий купол» припоя.

В случае ошибки используйте отсос или оплетку для удаления припоя и установите контакт заново.

8. Очистка

После пайки обязательно очистите плату ватной палочкой с изопропиловым спиртом, чтобы удалить остатки флюса и предотвратить коррозию.

9. Тестирование и приёмка

Проведите полное тестирование каждой клавиши и подсветки. Запустите программу-тестер клавиатуры (или загружайте PCB в QMK/VIA, если поддерживается) и проверьте срабатывание всех ключей.

Критерии приёмки:

• Все клавиши срабатывают корректно
• Стабилизаторы не дребезжат, ход равномерный
• Нет холодных или непрочных паяных соединений
• Подсветка работает как ожидается

Подробные советы по пайке и ремонту

Техники пайки:

• Преднагрев не обязателен, но при частом перепайке полезен во избежание перегрева PCB.
• Используйте подходящий диаметр припоя (обычно 0.6–1.0 мм для электроники).
• Не перегревайте контакт — держите жало не дольше пары секунд.

Устранение распространённых проблем:

• Клавиша не срабатывает: проверьте целостность пайки, прямоту ног переключателя, при необходимости перепаяйте или замените переключатель.
• Короткое замыкание: осмотрите участок на наличие лишнего припоя между контактами; при необходимости аккуратно удалите припой.
• Светодиод не светит: проверьте полярность, при отсутствии напряжения — прозвоните дорожки.

До- и послеработы со стабилизаторами и переключателями

Оптимизация звука и хода:

• Смазывание (lubing): наносите тонкий слой спецсмазки на ствол переключателя и стабилизаторную штангу — звук станет мягче, ход плавнее.
• Фильмы (switch films): маленькие прокладки между половинками корпуса переключателя уменьшают люфт и делают звук чище.
• Sound-dampening: внутренняя прокладка из поролона или хлопкового войлока в корпусе уменьшает резонанс.

Заметьте: эти доработки усиливают комфорт, но требуют разборки и времени.

Варианты сборки и когда что выбрать

• Хотите быстро начать: берите hot-swap kit — минимальная пайка и возможность менять переключатели.
• Хочется полного контроля над звуком и ощущениями: покупайте PCB, плату, переключатели и keycaps по отдельности.
• Если не умеете паять: купите заранее спаянную PCB или закажите сборку у мастера.

Альтернативные подходы

• Использовать беспаечные решения (hot-swap) — удобно для тестирования переключателей.
• Покупать собранные (prebuilt) клавиатуры — если важна экономия времени.

Таблица совместимости (ориентир)

Руководство — SOP: сборка от коробки до теста (ключевые шаги)

1. Разложите компоненты и проверьте комплектность.
2. Протрите PCB и проверьте маркировку светодиодов.
3. Установите плату (plate) и закрепите её на PCB.
4. Вставьте стабилизаторы и при необходимости смажьте их.
5. Вставьте переключатели: сначала углы, затем равномерно по полю.
6. Установите светодиоды и слегка загните ножки.
7. Переверните плату и по строкам начинайте паять контакты.
8. Очистите флюс изопропиловым спиртом; просушите.
9. Установите keycaps и проведите тест каждой клавиши.
10. Соберите корпус и сделайте финальное тестирование.

Роль-ориентированные чек-листы

Для типографа (много печатает):

• Тактильные или кликающие переключатели
• PBT keycaps, dye-sublimation или double-shot
• Cherry-стабилизаторы, смазанные
• Звукоизоляционная прокладка внутри корпуса

Для геймера:

• Линейные быстрые переключатели (низкое усилие)
• Hot-swap PCB для тестирования switch-ов
• Лёгкие алюминиевые/пластиковые корпуса
• Подсветка для визуальной настройки

Для дизайнера/визуала:

• Уникальные keycaps (цвет, профиль)
• Внешний вид корпуса (дерево, металл, акрил)
• Виниловая оклейка и фильтры для LED

План устранения инцидентов (runbook) — если что-то пошло не так

Симптом: одна или несколько клавиш не работают.

Шаги:

1. Визуальная проверка пайки на соответствующих контактах.
2. Прозвон мультиметром: проверить целостность контактов и отсутствие короткого.
3. Если пайка плохая — прогрейте и добавьте припой или удалите лишний.
4. Если ножки переключателя погнуты — аккуратно выровняйте или замените переключатель.
5. Если LED не светит — проверьте полярность и замените светодиод.
6. После исправления — повторное тестирование всех клавиш.

Если проблема системная (несовпадение keymap) — загрузите конфигурацию в QMK/VIA и перепройте прошивку.

Тесты и критерии приёмки

Критерии приёмки для рабочего проекта:

• Все клавиши отправляют корректные коды
• Подсветка не мерцает, все LED работают
• Внешняя сборка не люфтит, корпус и PCB закреплены
• Шумы и отклик соответствуют целевому профилю (тихие/глухие/яркие)

Тестовые случаи:

• Последовательное нажатие каждой клавиши (в программе-тестере)
• Нажатие длинных клавиш для проверки стабилизаторов
• Быстрая многоклавишная комбинация для проверки ghosting/rollover

Доработки и апгрейды после сборки

• Смазка переключателей и стабилизаторов
• Установка пленочных фильмов и шумоизоляции
• Замена пружин для изменения усилия
• Установка сменных панелей и виниловой оклейки

Ментальные модели при выборе компонентов

• «Сначала PCB, потом стиль» — PCB задаёт функциональность; корпус и keycaps подбираются под него.
• «Hot-swap для экспериментов, пайка для стабильности» — hot-swap удобно, но паяная сборка чаще дешевле и надёжнее.
• «Материал = звук + вес + стоимость» — каждый материал даёт характерный звук и вес.

Решение: собрать сам или купить kit — простая диаграмма

flowchart TD
  A[Выбираете проект] --> B{Хотите паять?}
  B -- Да --> C[Купить PCB, plate, switches, keycaps
  и собрать самостоятельно]
  B -- Нет --> D[Купить hot-swap kit или prebuilt]
  C --> E{Нужна подсветка?}
  D --> F[Настройка keymap в VIA]
  E -- Да --> G[Покупать LED и SIP-сокеты]
  E -- Нет --> H[Пропустить LED]

Советы по кастомизации внешнего вида

• Виниловая оклейка: простой способ изменить внешний вид. Понадобятся фен (или фен для авто) и вода с мылом.
• Цветовые фильтры для LED: применимы к некоторым моделям переключателей (обычно Cherry).
• Фотографии и mockup: перед покупкой keycaps проверьте фото готовых сборок, чтобы понять сочетание цветов.

Часто задаваемые вопросы (короткие ответы)

Какой профиль keycaps выбрать? — Попробуйте OEM или Cherry; SA и DSA — более нишевые и заметно влияют на набор.

Стоит ли брать hot-swap? — Да, если хотите часто менять переключатели без пайки.

Нужно ли смазывать всё? — Смазывайте стабилизаторы и внутренние части переключателей, если хотите улучшить звук и ход.

Глоссарий (одна строка термина)

• PCB — печатная плата, на которой распаяны переключатели и электроника.
• Plate — декоративно-конструктивная пластина, фиксирующая переключатели.
• Hot-swap — разъёмы, позволяющие менять переключатели без пайки.
• Keycaps — съёмные колпачки на клавишах.
• Stabilizers — стабилизаторы длинных клавиш.

Итог и рекомендации

Сборка кастомной механической клавиатуры — отличный способ получить устройство под свои задачи. Для первого проекта советую:

• Выбрать 60% или TKL плату с hot-swap, если хотите экспериментировать с переключателями.
• Купить базовый набор инструментов и латунную губку для очистки жала паяльника.
• Тщательно проверить совместимость PCB и корпуса перед покупкой.

Важно: учитесь на ошибках — большинство проблем решаются перепайкой или заменой детали.

Примечание: если не хотите собирать руками — рассмотрите готовые модели в обзорах «лучших механических клавиатур», но самостоятельная сборка даёт уникальный опыт и настройки под себя.
