Соберите 5‑канальный приватный Wi‑Fi умный выключатель для Alexa и Home Assistant

Коротко о концепции

Этот проект позволяет получить локально управляемый 5‑канальный модуль для управления нагрузками переменного тока с помощью Wi‑Fi‑контроллера (D1 Mini). Управление доступно через веб‑интерфейс Tasmota, через Alexa (через эмуляцию Hue Bridge) и через Home Assistant по MQTT. Используемые твердотельные реле (на базе триаков) обеспечивают бесшумную коммутацию.

Important: работа с сетевым напряжением опасна. Если вы не уверены в навыках, привлеките квалифицированного электрика.

Что нужно (компоненты и инструменты)

• Один контроллер D1 Mini (ESP8266 на плате)
• Один Hi‑Link 5 V PSU (5 W или 10 W) для питания D1 Mini
• Два 6‑контактных клеммника (винтовых)
• Один 2‑контактный клеммник для питания сети
• Пять резисторов 220 Ω, 1/4 W
• Пять резисторов 1 kΩ, 1/4 W
• Пять оптосимисторов MOC3021 (для развязки управления)
• Пять триаков (например, BTA16 или BTA12) для коммутации переменного тока

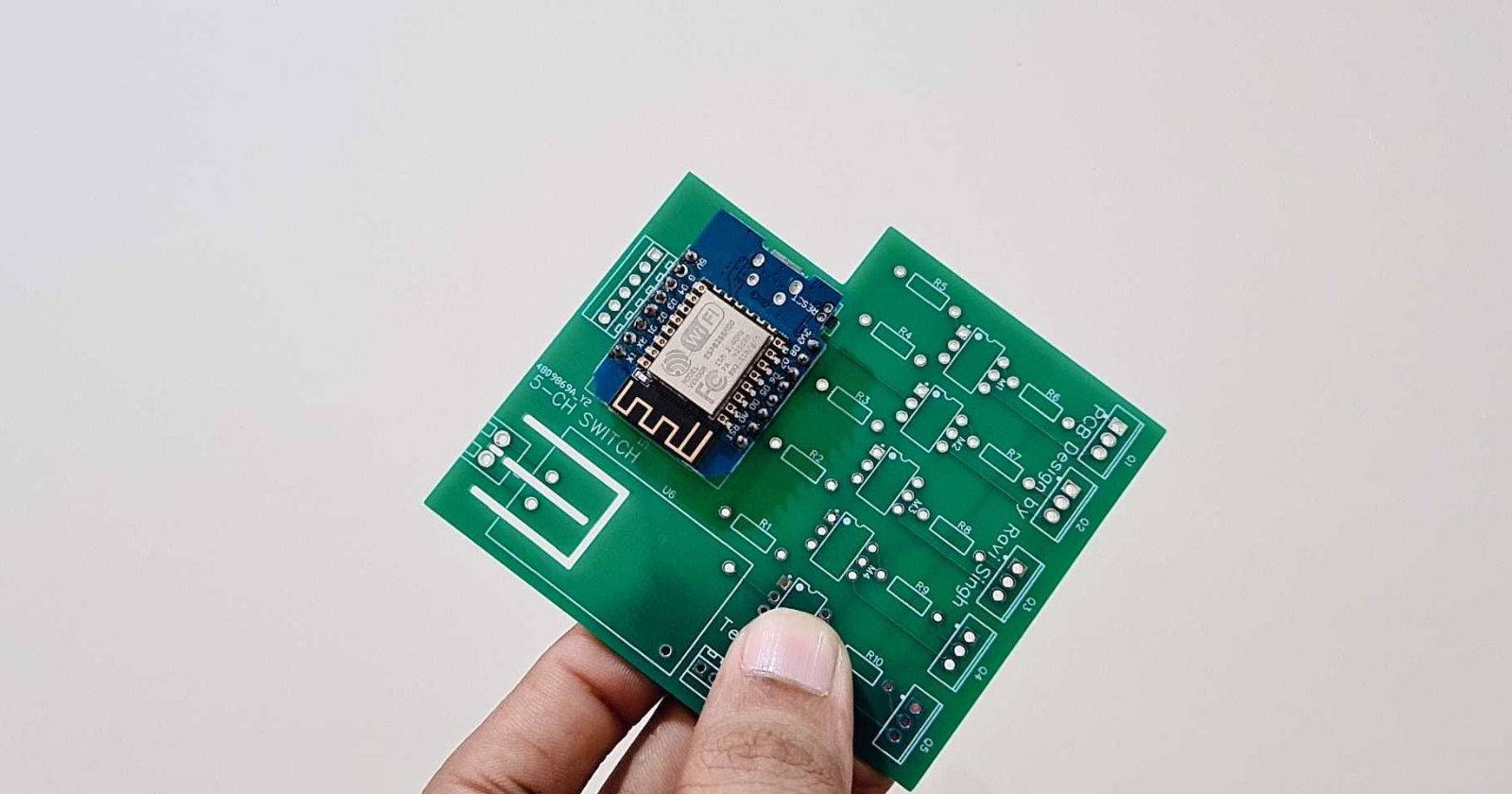

• Печатная плата (готовая по Gerber или макетная)
• Паяльник, припой, флюс
• Провода для подключения нагрузки и питания
• Изолента, термоусадка, клеммные колпачки

Файл Gerber для печати платы доступен (см. исходник). Мы получили 10 плат за небольшую цену — стоимость зависит от производителя.

Ключевые числа и совместимость

• Номинальный ток: примерно 2 A на канал (указание проекта). Это эквивалентно мощности ~220 В × 2 A = 440 Вт при 220 В или ~110 В × 2 A = 220 Вт при 110 В. Оцените свои нагрузки по мощности перед подключением.
• Рекомендуется использовать для резистивных и небольших индуктивных нагрузок (лампы, ленты, вентиляторы), но проверяйте спецификации триака и SSR для конкретного типа нагрузки.

Факт‑бокс

• Количество каналов: 5
• Управление: локальное Wi‑Fi (ESP8266), Alexa (Hue‑эмуляция), Home Assistant (MQTT)
• Коммутация: твердотельные реле на триаках

Подготовка и монтаж компонентов на плате

Используйте готовую печатную плату (Gerber) или универсальную макетную плату. На плате установите оптопары (MOC3021) между выходами D1 Mini и триак‑цепями для электрической развязки. Резисторы 220 Ω и 1 kΩ применяются для формирования управляющих и подтягивающих цепей.

ВАЖНО: не припаивайте D1 Mini напрямую на плату — монтируйте его через отпайку «мама/папа» (berg‑пины), чтобы можно было легко заменить плату или контроллер.

Рекомендуемая последовательность монтажа

1. Припаяйте мелкие пассивы (резисторы, развязки).
2. Установите оптопары MOC3021.
3. Припаяйте триаки и обеспечьте крепление к теплоотводу, если требуется.
4. Припаяйте силовые клеммники и блок питания Hi‑Link.
5. Прикрепите female berg‑контакты на плате и папу на D1 Mini.

Инструкция по установке D1 Mini

1. Припаять male berg‑штырьки к D1 Mini.
2. Припаять female berg‑гнёзда на плату в соответствующие положения.
3. Вставить D1 Mini в female berg для окончательной установки.

Это упростит замену D1 Mini в поле.

Безопасность при пайке и монтаже

• Отключайте питание при работе.
• Используйте защиту глаз и хорошую вентиляцию при пайке.
• Убедитесь в отсутствии коротких замыканий и наличия изоляции на силовых участках.

Основы электрической безопасности и проектирования

Коротко: используйте предохранители на входе сети, проверяйте теплоразводку триаков, не перегружайте каналы. SSR на базе триаков имеют утечку в миллиамперном диапазоне, поэтому при очень малых нагрузках (например, индикаторные лампочки) возможны незначительные свечения при выключенном состоянии. Для индуктивных нагрузок (моторы) учитывайте коэффициент перегрузки и необходимость RC‑демпферов.

Советы по защите

• Установите плавкий предохранитель на фазу.
• Добавьте варистор (MOV) для защиты от импульсных перенапряжений.
• Если нагрузка индуктивная — рассмотрите использование специальных SSR для моторных нагрузок или механических реле с должными характеристиками.

Прошивка D1 Mini (Tasmota)

Подключите D1 Mini к компьютеру через micro‑USB и прошейте Tasmota (tasmota.bin) с помощью Tasmotizer (Windows) или ESPHome‑Flasher (macOS/Linux). Пошагово:

1. Скачайте tasmota.bin и установите Tasmotizer или ESPHome‑Flasher.
2. Подключите D1 Mini к ПК через USB.
3. Запустите Tasmotizer и нажмите Refresh, чтобы увидеть COM‑порт.
4. Выберите COM‑порт и откройте файл прошивки (.bin).
5. Нажмите Tasmotize и дождитесь окончания (около минуты).

6. После прошивки нажмите Send config в Tasmotizer, укажите SSID и пароль вашей Wi‑Fi сети.
7. В Module/template выберите Generic или используйте шаблон (template) если у вас есть готовый.
8. Сохраните и дождитесь перезапуска.
9. Нажмите Get IP и в браузере откройте полученный IP, чтобы попасть в веб‑интерфейс Tasmota.

Конфигурация модулей и пинов в Tasmota

1. В web‑UI Tasmota перейдите в Configuration → Configure Module.
2. В списке назначайте типы: Relay и Switch для каждого канала, указывая номера каналов (Channel).
3. Сохраните и дождитесь перезагрузки.

После настройки вы увидите элементы управления в веб‑интерфейсе Tasmota — 5 переключателей, которые управляют SSR на плате.

Значения: 1 — включено, 0 — выключено.

Советы по назначению контактов

• Если у вас есть схема платы (Gerber), сопоставьте GPIO D1 Mini с входами оптосимисторов.
• Для удобства создайте шаблон (template) в Tasmota и сохраните его, чтобы не переназначать вручную при повторных сборках.

Включение поддержки Alexa (Hue‑эмуляция)

Tasmota поддерживает эмуляцию Philips Hue Bridge, что позволяет Echo‑устройствам обнаруживать реле как «умные лампы». Порядок действий:

1. В Tasmota откройте Configuration → Configure Other.
2. В Device name укажите читабельное имя модуля, а в Friendly names перечислите имена 5‑каналов, например: LivingRoom_Light1, LivingRoom_Light2 и т. д.
3. Выберите опцию Hue Bridge (эмуляция) и сохраните.

4. Перезапустите устройство.
5. Скажите Echo: “Alexa, discover devices” или используйте приложение Alexa → Devices, чтобы найти новые устройства.
6. Устройства распознаются как “Royal Philips Electronics smart device”, их можно переименовать в приложении Alexa.

Пример голосовой команды: “Alexa, switch on the Led Strip.”

Замечания по Alexa

• Hue‑эмуляция удобна для локального управления без облака.
• Иногда Echo не обнаруживает устройство с первого раза — перезапуск модуля и повторное обнаружение обычно помогают.

Интеграция с Home Assistant (MQTT)

Tasmota может работать через MQTT и поддерживает авто‑дискавери в Home Assistant.

1. В Home Assistant включите MQTT Broker (например, встроенный или Mosquitto).
2. В Tasmota: Configuration → Configure MQTT.
3. Введите Host (IP адрес Home Assistant / MQTT брокера), Username и Password. Остальные параметры оставьте по умолчанию и сохраните.
4. Если авто‑дискавери включено в Home Assistant, новые устройства появятся в Settings → Devices & Services.
5. Добавьте их в нужную зону/панель (dashboard) и настройте вручную, если нужно.

Пример использования в Home Assistant

• При авто‑дискавери вы получите датчики/переключатели с реальным статусом (on/off).
• Можно создать автоматизации, используя состояния switch или MQTT‑топики от Tasmota.

Короткий YAML‑пример автоматизации (структура, без конфиденциальных данных)

alias: Включение освещения по сцене
trigger:
  - platform: state
    entity_id: switch.livingroom_light1
    to: 'on'
action:
  - service: light.turn_on
    target:
      entity_id: light.livingroom_ceiling

(Настройте entity_id под ваши имена устройств.)

Тесты, сопутствующие проверки и критерии приёмки

Критерии приёмки

• Все 5 каналов корректно переключаются из веб‑UI Tasmota.
• Tasmota успешно подключается к Wi‑Fi и имеет IP‑адрес.
• Alexa обнаруживает и управляет устройствами через Hue‑эмуляцию.
• Home Assistant видит устройства через MQTT и отражает актуальный статус.
• При максимальной рабочей нагрузке устройство не перегревается (проверяется в течение 10–30 минут).

Тест‑кейсы

• Функциональный: переключение каждого канала вручную в веб‑интерфейсе и проверка коммутации нагрузки.
• Сеть: отключение Wi‑Fi и проверка поведения при восстановлении.
• Нагрузочный: поочерёдное подключение нагрузки до рекомендованного предела, контроль нагрева радиаторов и плат.
• Интеграция: запуск discovery в Alexa и проверка отклика голосовой команды.

Руководство по развертыванию (SOP/Playbook)

1. Закажите или изготовьте PCB по Gerber.
2. Припаяйте компоненты по списку.
3. Смонтируйте D1 Mini на разъёмные контакты.
4. Подключите питание и проверьте 5 V на плате (без нагрузки).
5. Прошивка Tasmota и первичная конфигурация Wi‑Fi.
6. Настройка Module/Template в Tasmota и присвоение релевантных имен.
7. Настройка MQTT или включение Hue‑эмуляции.
8. Тестирование и приёмка.

Ролейные чек‑листы

• Сборщик: монтаж компонентов, пайка, проверка целостности дорожек.
• Интегратор: прошивка, настройка Tasmota, подключение к MQTT и Alexa.
• Тестер: нагрузочное тестирование, проверка нагрева и электробезопасности.

Отказоустойчивость, безопасность и конфиденциальность

• Работайте локально: используйте MQTT и Hue‑эмуляцию, чтобы не полагаться на облачные сервисы производителя.
• Ограничьте доступ к MQTT паролем и используйте файерволл для доступа к брокеру только с локальной сети.
• Регулярно обновляйте прошивку Tasmota для исправления уязвимостей.

Риски и смягчение

• Перегрев триаков → добавить теплоотвод и термозащиту.
• Утечки при SSR → учитывать при подключении индикаторных ламп (возможны слабые свечения).
• Потеря контроля при проблемах Wi‑Fi → настроить локальные физические выключатели как аварийное решение.

Когда этот подход не подходит (контрпримеры)

• Если вам нужна коммутация высоких токов (>10 A), используйте промышленные реле/контакторы.
• Для силовых двигателей с большим пусковым током триаки могут быть недостаточны — лучше применять контакторы или специализированные SSR для двигателей.
• Если для вас важна сертификация устройства по электробезопасности — самодельные устройства не всегда соответствуют требованиям сертификации.

Альтернативные подходы

• Использовать готовые Zigbee/Thread/Z‑Wave модули и шлюз для интеграции с Home Assistant.
• Применять модуль с ESP32 для более продвинутых функций и Bluetooth‑поддержки.
• Механические реле вместо SSR — если небольшая дополнительная шумность приемлема, но требуется нулевая утечка.

Краткая памятка по отладке (Troubleshooting)

• Нет IP после прошивки: проверьте правильность SSID/пароля, перезапустите Tasmota, проверьте COM‑порт.
• Alexa не видит устройства: убедитесь, что эмуляция Hue включена, перезапустите Echo и запустите обнаружение заново.
• Нагрузка не выключается полностью: проверьте утечку SSR, замените на механическое реле или добавьте шунтирующий резистор, если это допустимо.

Глоссарий 1‑строчкой

• D1 Mini: компактная плата на ESP8266 для Wi‑Fi‑управления.
• Tasmota: прошивка для устройств на ESP, с веб‑UI, MQTT и поддержкой эмуляции Hue.
• SSR (твердотельное реле): электронное реле без движущихся частей, часто на триаках для AC.
• MOC3021: оптосимистор для развязки управления триаком.
• Triac (триак): полупроводниковый симистор для коммутации переменного тока.

Итог и рекомендации

Этот DIY‑проект даёт приватный, гибкий и бесшумный 5‑канальный переключатель для локального управления устройствами через Alexa и Home Assistant. Он хорошо подходит для освещения, светодиодных лент и небольших бытовых приборов. Обязательно соблюдайте правила безопасности при работе с сетевым напряжением, используйте предохранители и термозащиту для силовых компонентов.

Notes: если вы планируете массовое использование или коммерческое разворачивание, продумайте условия сертификации и стандарты безопасности для вашей страны.
