Автоохлаждение медиацентра своими руками

Быстрые ссылки

• Оборудование

• Установка

Хранение домашней аудиосистемы и игровых консолей в закрытом шкафу защищает от шума, детей и животных — но ограничивает поток воздуха. Консоли, AV-ресиверы и приставки плохо переносят духоту: перегрев — один из самых быстрых способов вывести электронику из строя. Большинство бытового AV-оборудования рассчитано на пассивное охлаждение при наличии нормального притока воздуха; в закрытом шкафу этого потока нет.

Если у вас уже третий RRoD на Xbox 360 или PlayStation стала звучать как пылесос, простая система автоматического охлаждения поможет сохранить оборудование тихим и исправным.

Важно: в статье описаны решения и детали, адаптированные к исходному комплекту 120 В → 12 В. Если в вашей стране стандартное напряжение 230 В, используйте локальные адаптеры и соблюдайте правила электробезопасности.

Почему это работает

Теплый воздух поднимается, холодный опускается — это основной физический принцип, на котором основана эффективная вентиляция шкафа. Правильно расположенные вентиляторы создают направленный поток воздуха: свежий воздух забирается снизу, нагретый — удаляется сверху. Термоконтроллер автоматически запускает вентиляторы при достижении заданной температуры, экономя энергию и снижая шум, когда охлаждение не нужно.

Определения в одну строку:

• Термоконтроллер — устройство, которое включает/выключает вентиляторы по температуре.
• Приточный вентилятор — всасывает прохладный воздух в шкаф.
• Вытяжной вентилятор — выталкивает тёплый воздух из шкафа.

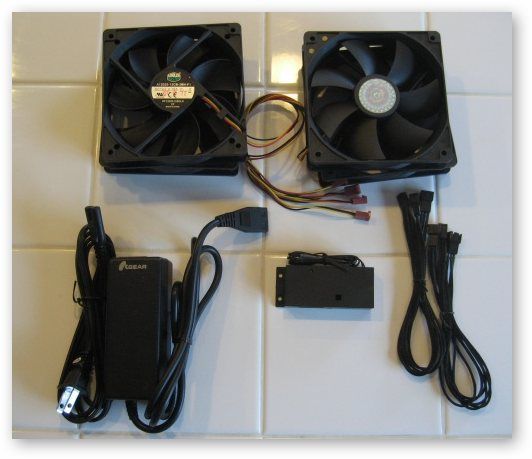

Оборудование

Ниже перечислены компоненты, которые мы использовали в наборе. Это рекомендации — ищите аналоги по цене и характеристикам, учитывая габариты вашего шкафа.

• Питающий адаптер: простой переходник 120 В → 12 В (Molex) для питания вентиляторов. Если у вас 230 В, берите соответствующий адаптер.

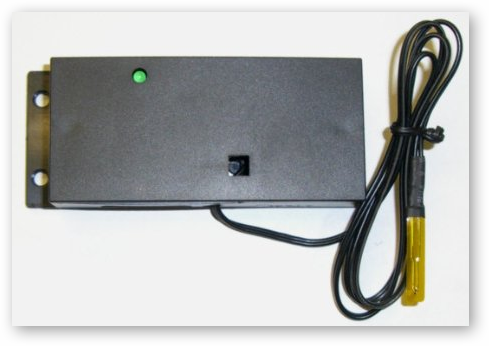

• Термоконтроллер: опциональная, но ключевая деталь. Автоматически включает/выключает вентиляторы по температуре. Без него придётся вручную подсоединять питание.

• Вентиляторы: мы рекомендуем минимум 120 мм. Они дают хороший воздушный поток при низком уровне шума и обычно доступны в разных скоростях.

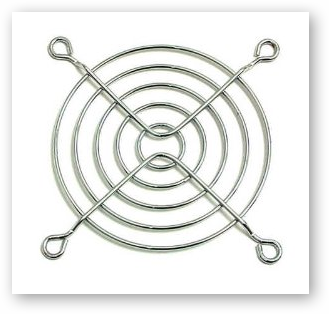

• Решётки/защиты: защитные решётки предохраняют провода и пальцы от лопастей.

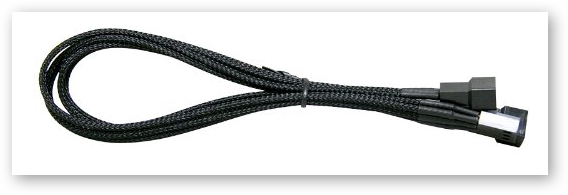

• Y-разъём на 3 контакта: если планируете питать 3–4 вентилятора от одного канала, понадобится Y‑коннектор.

Комплект у нас обошёлся примерно в $65 (с доставкой). Этого достаточно для двух небольших шкафов или одного большого. За дополнительные $20–$40 можно купить монтажную пластину для аккуратного крепления вентиляторов в дверце или задней стенке.

Дополнительные инструменты и мелочи, которые могут понадобиться:

1. Фонарь
2. Стяжки (zip‑ties)
3. Доступная розетка (или возможность включить адаптер в розетку на приемнике/приставке)
4. 2 вешалки и кусачки (для самодельных подставок под вентиляторы)

Установка — общие принципы

Перед началом работы продумайте схему и расположение. Это сэкономит время и поможет избежать лишних отверстий.

Основные правила:

1. Теплый воздух поднимается — ставьте вытяжной вентилятор как можно выше в шкафу.
2. Приточный вентилятор располагайте ниже, чтобы забирать более прохладный воздух.
3. Датчик температуры разместите в ожидаемом «горячем пятне» рядом с игровой консолью или ресивером.
4. Уберите провода от лопастей вентиляторов или используйте защитные решётки.
5. Надёжно закрепляйте вентиляторы — они не должны опрокидываться.

Ниже — пошаговая инструкция и дополнительные советы по размещению и подключению.

Площадка и планировка

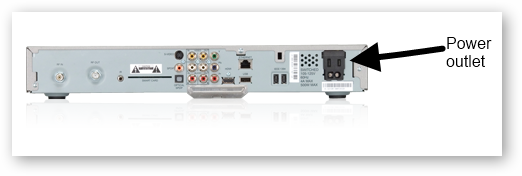

Перед сверлением убедитесь, что все кабели дойдут до термоконтроллера и что рядом есть питание. Если розетка отсутствует, можно использовать встроенные розетки на ресивере или кабельной приставке — большинство устройств имеют меню для включения внешней розетки (убедитесь, что питание включено в настройках).

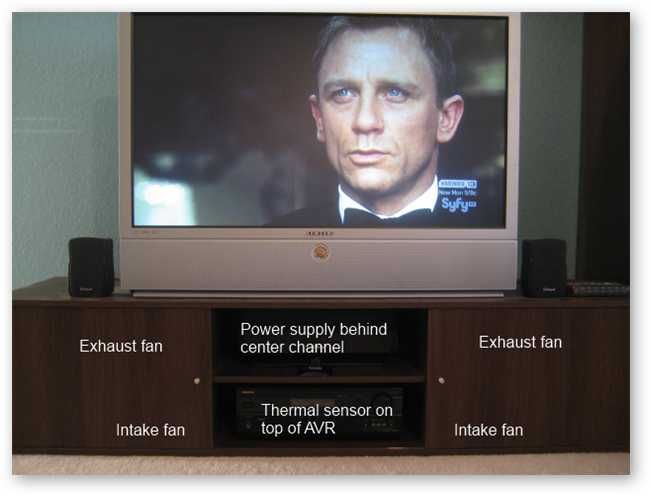

Пример расположения в шкафу: приток сзади снизу, вытяжка — задняя верхняя часть или верхняя панель. Если передняя панель с зазором, направляйте поток через полки к зазору.

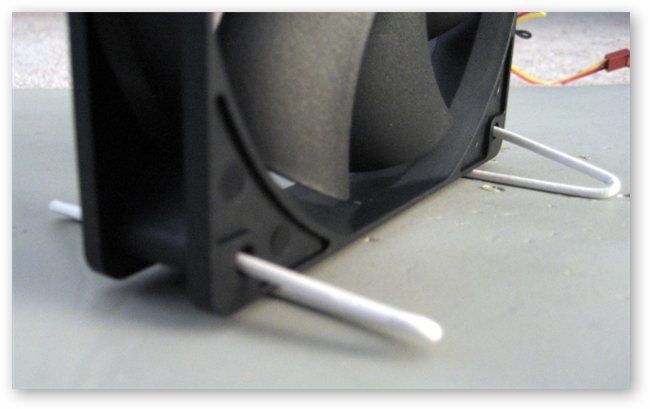

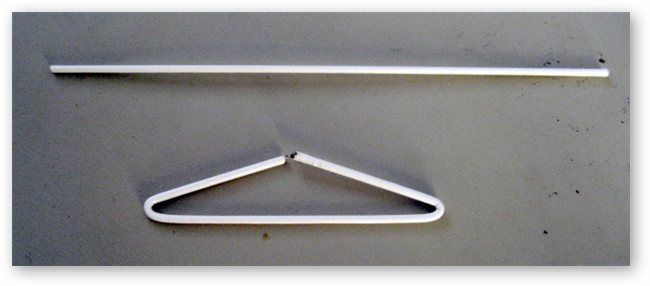

Самодельные подставки для вентиляторов (без сверления)

Если не хотите сверлить мебель, фанаты можно поставить на самодельные подставки из металлической вешалки.

1. Разрежьте плечики вешалки на четыре отрезка по ≈15 см (6 дюймов). Лучше взять вешалку с резиновым покрытием.
2. Согните отрезки в треугольники и вставьте в монтажные отверстия вентилятора — получится устойчивая ножка.

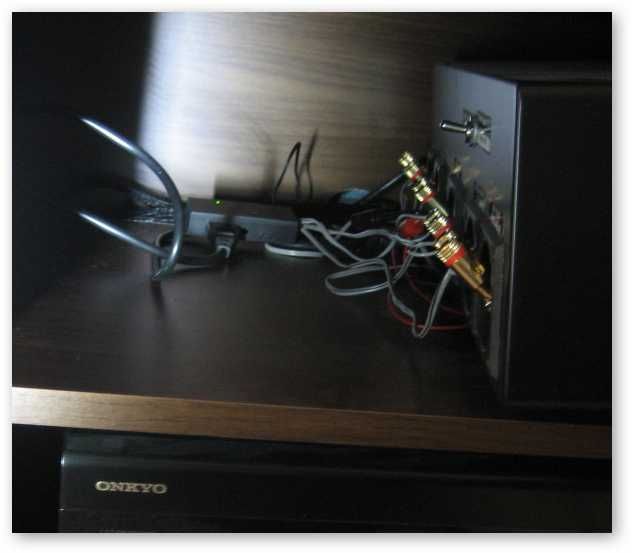

Подключение термоконтроллера и датчика

1. Подключите адаптер питания к термоконтроллеру и вставьте в доступную розетку. Индикатор мощности контроллера обычно светится зелёным.

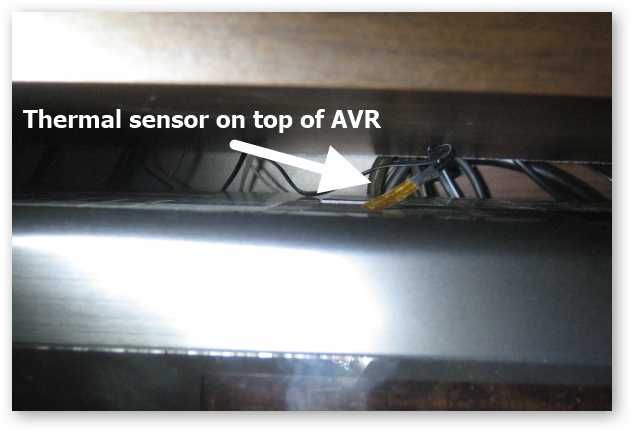

2. Поместите датчик в горячую зону шкафа — рядом с верхней частью консоли или зоной, где корпус оборудования горячее всего.

3. Подключите вентиляторы к выходам контроллера. Если у вас больше вентиляторов, чем доступных выходов, используйте Y‑разъёмы, но следите за суммарной мощностью: блок питания должен выдерживать общую нагрузку.

4. Проверьте направление воздушного потока перед окончательной фиксацией: вентилятор стрелкой обозначает направление потока.

Направление воздуха и предпочитаемые схемы

• Схема «сквозной тяги» (приток снизу + вытяжка сверху): самая эффективная, подходит для закрытых передних панелей.
• Схема «однонаправленного потока» (все вентиляторы толкают воздух в одном направлении через полки): простая и часто эффективная, если есть наружные окна/зазоры, через которые воздух выходит.
• Прямая вытяжка наружу: самая эффективная, но требует сверления отверстий в корпусе шкафа и продумывания герметичности/эстетики.

Безопасность и электричество

• Никогда не используйте вентиляторы с повреждённой изоляцией проводов.
• Если вы сомневаетесь в мощности адаптера (120 В → 12 В), сверяйтесь с номиналом вентиляторов и суммой потребления.
• Не оставляйте вентиляторы без защиты, если шкаф доступен детям или домашним животным.

Выбор вентиляторов и контроллера — практические советы

• Размер 120 мм — хорошее сочетание невысокой скорости вращения и высокого потока воздуха.
• Обратите внимание на уровень шума (дБ) и скорость (RPM). Предпочтительнее модели с подшипниками гидродинамического типа — они тише и служат дольше.
• Контроллеры бывают с простым on/off или с PWM‑управлением для регулировки скорости. Для автоматизации хватит простого on/off, но PWM даёт более гибкую регулировку и более тихую работу.

Фактические спецификации и суммарные токи зависят от выбранных моделей — проверьте техпаспорт перед сборкой.

Когда эта система не сработает или её нужно доработать

• Если в шкафу нет притока прохладного воздуха (шкаф герметичен со всех сторон), вентиляторы просто перемешают тёплый воздух, и эффект будет мал.
• В условиях высокой комнатной температуры (например, летом в плохо проветриваемой комнате) требуется усиленная приточная вентиляция или кондиционирование.
• Если оборудование выделяет очень много тепла (профессиональные усилители высокой мощности), стоит задуматься о пассивных теплоотводах и профессиональном проекте вентиляции.

Альтернативы и расширения:

• Использовать настенный/потолочный вентилятор для удаления воздуха из комнаты.
• Подключить систему к умному дому для гибких правил включения по времени/нагрузке.
• Применять шумопоглощающие кожухи и направляющие каналы для снижения шума и улучшения потока.

Чеклисты по ролям

Для DIY‑хоббиста:

• Проверить наличие подходящего источника питания
• Выбрать 2×120 мм вентилятора (приток/вытяжка)
• Приобрести термоконтроллер и датчик
• Собрать макет расположения и проверить, что всё влазит
• Протестировать направление потока перед окончательной фиксацией

Для установщика/электрика:

• Оценить суммарный ток вентиляторов и выбрать адаптер с запасом
• Проложить кабели аккуратно и закрепить хомутами
• Проверить заземление и защиту цепи
• Дать рекомендации по штатной вентиляции шкафа/помещения

Мини‑методология проверки и приёмки

1. Включите систему в холодном состоянии — вентиляторы должны оставаться в покое.
2. Разместите нагрузку (игровая консоль или включённый ресивер) и прогрейте 15–30 минут.
3. Наблюдайте за температурой у датчика: при достижении порога термоконтроллер должен включить вентиляторы.
4. Убедитесь, что воздух выходит в нужном направлении и нет колебаний напряжения.
5. Фиксируйте шум и температуру до/после для оценки эффективности.

Критерии приёмки:

• Вентиляторы запускаются автоматически при заданном пороге.
• Обеспечен устойчивый поток воздуха от нижней зоны к верхней.
• Отсутствуют вибрации и дребезжание в закреплённых вентиляторах.
• Провода не контактируют с лопастями, есть защитные решётки.

Отладка и типичные проблемы

Проблема: вентиляторы не включаются — проверьте питание адаптера и соединения на контроллере.

Проблема: вентиляторы включаются, но нет охлаждающего эффекта — проверьте направление воздушного потока и наличие притока прохладного воздуха.

Проблема: слишком шумно — уменьшите обороты через контроллер (если есть PWM) или замените на тихие модели.

Диаграмма принятия решений

flowchart TD
  A[Шкаф закрыт и техника нагревается?] -->|Да| B{Есть ли доступная розетка?}
  A -->|Нет| Z[Ничего делать не нужно]
  B -->|Да| C[Поставить адаптер и термоконтроллер]
  B -->|Нет| D[Рассмотреть подключение к розетке ресивера или прокладку кабеля]
  C --> E{Можно сверлить шкаф?}
  E -->|Да| F[Сверлить настенное отверстие и установить вытяжку наружу]
  E -->|Нет| G[Использовать подставки и организовать сквозной поток]
  F --> H[Тестировать и регулировать порог термоконтроллера]
  G --> H
  D --> I[Временные решения: свободно стоящие вентиляторы и подставки]
  I --> H

Заключение

Автоматическая система охлаждения медиацентра — это бюджетный и эффективный способ продлить срок службы вашей электроники и снизить шум. Ключевые элементы: правильно подобранные вентиляторы, корректное размещение притока и вытяжки, и термоконтроллер с датчиком в «горячей точке». Даже простая самоделка с Y‑разъёмами и самодельными ножками из вешалки может заметно улучшить теплообмен в шкафу.

Важно: не пренебрегайте электробезопасностью и учитывайте реальные электрические характеристики ваших вентиляторов и адаптера.

Краткие рекомендации:

• Используйте минимум один приточный и один вытяжной вентилятор.
• Размещайте вытяжку как можно выше.
• Ставьте датчик рядом с наиболее нагреваемым устройством.
• Тщательно закрепляйте и защищайте провода.

Примечание: если вам нужен шаблон проверки или помощь в подборе конкретных моделей вентиляторов и блока питания под ваши условия, опишите параметры шкафа (высота, ширина, тип передней панели) и список устройств — я помогу подобрать варианты.

Важно

• Не сверлите мебель, если она на гарантии и вы не готовы к эстетическим изменениям.
• Проверяйте суммарную мощность вентиляторов — блок питания должен иметь запас по току.

Сводка

• Автоматическое охлаждение увеличивает срок службы и снижает шум.
• Главное — организовать направленный поток воздуха: снизу вверх.
• Термоконтроллер делает систему «пассивной» для вас — он включает вентиляторы только при необходимости.
