Рождественские гирлянды на Raspberry Pi Pico

Коротко: с Raspberry Pi Pico, модулем реле и простым кодом на MicroPython вы сможете автоматически включать и выключать рождественские гирлянды по случайной или заданной схеме. Статья объясняет аппаратную часть, пример кода, меры безопасности, варианты реализации и чеклисты для запуска проекта.

Рождественские гирлянды, Raspberry Pi Pico и реле, работающие вместе

Многие энтузиасты Raspberry Pi получают настоящее удовольствие от сочетания электроники и программирования. Управление рождественскими гирляндами — простой и наглядный проект, который даёт быстрый результат и радует знакомых и соседей. В этой инструкции вы найдёте пошаговые пояснения по сборке, коду и безопасности.

Что вы получите из этой статьи

Понятный план сборки аппаратной части.
Пример кода на MicroPython и объяснение ключевых моментов.
Чеклист безопасности и тестов перед подачей питания.
Альтернативные подходы, полезные подсказки и критерии приёмки.

Что понадобится

Raspberry Pi Pico
Компьютер для разработки (Raspberry Pi, ПК или Mac)
Модуль реле на 5V (релейная плата) или отдельные реле с драйвером
Провода — как силовые, так и джампер-провода для макетной платы
Рождественские гирлянды/лампы
Электрические розетки и удлинители
Кусок древесины или корпус для крепления релейной платы
Изолента, термоусадка, пассатижи

Важно: проверяйте сетевое напряжение вашей страны (обычно 110–127 В или 220–240 В) и допустимый ток реле. Если вы не уверены в работе с сетью — привлеките квалифицированного электрика.

Сборка аппаратной части

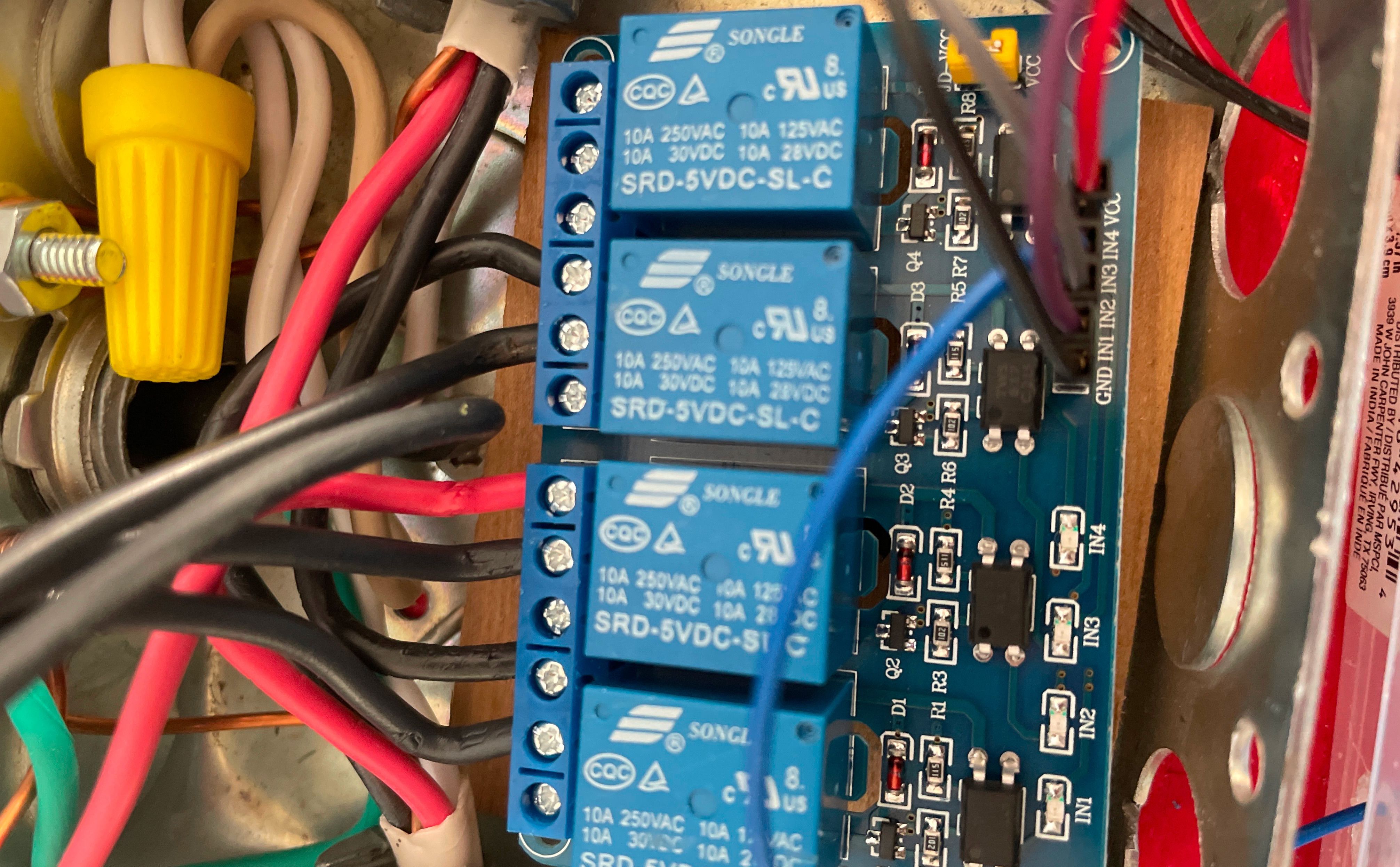

Крупный план модуля реле и подключённых проводов

Свяжите контакты релейной платы и Raspberry Pi Pico следующим образом:

GND (релe) → GND (Raspberry Pi Pico)
IN1 (релe) → GP5 (Raspberry Pi Pico)
IN2 (релe) → GP6 (Raspberry Pi Pico)
IN3 (релe) → GP14 (Raspberry Pi Pico)
VCC (релe) → 3V3 OUT (Raspberry Pi Pico)

Примечание: на большинстве релейных плат для управления используются сигналы 3.3V/5V. Подключение питания реле к 5V возможно, но управляющие линии должны корректно считываться Pico. Всегда сверяйтесь с документацией вашей платы.

Советы по безопасной сборке:

Отключайте питание перед внесением изменений в проводку.
Крепите реле на непроводящую поверхность (кусок дерева или пластика).
Изолируйте оголённые контакты термоусадкой или изолентой.
Не перегружайте контакты реле: проверьте маркировку по току.

Важно

Никогда не оставляйте оголённые сетевые провода без изоляции.
Держите детей и домашних животных подальше от собранной схемы.

Как работают реле в этой схеме

Реле в разрыв размыкают или замыкают цепь питания гирлянды. Raspberry Pi Pico управляет входами модуля реле через GPIO. В простейшем случае логика выглядит так:

При подаче сигнала на вход реле замыкается и подаёт питание на гирлянду.
При снятии сигнала реле размыкается и питание отключается.

Обратите внимание, что некоторые реле логически «инвертированы» (на вход подаётся LOW для срабатывания). Это зависит от модуля — проверяйте при тесте.

Создание кода

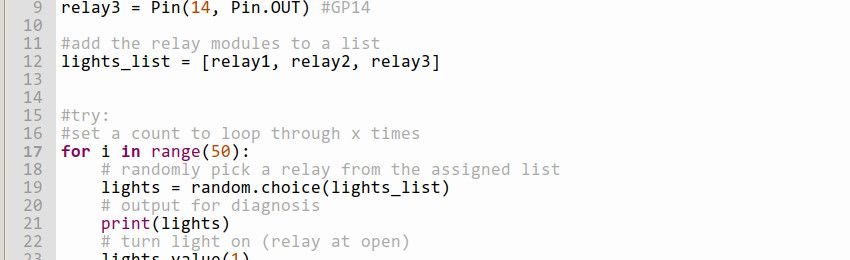

Код на MicroPython для управления гирляндами на экране IDE

Для простого примера можно использовать MicroPython и библиотеку machine. Скачайте файл lights.py из вашего репозитория или вставьте код в Thonny.

Пример минимального фрагмента кода:

from machine import Pin
import random
import time

relay1 = Pin(5, Pin.OUT) # GP5
relay2 = Pin(6, Pin.OUT) # GP6
relay3 = Pin(14, Pin.OUT) # GP14

lights_list = [relay1, relay2, relay3]

for i in range(50):
    light = random.choice(lights_list)
    light.value(1) # включить реле
    print('Включено:', light)
    time.sleep(0.2)
    light.value(0) # выключить реле
    time.sleep(0.1)

print('Готово')

Ключевые моменты:

Импортируемые модули: machine — для Pin, time — для задержек, random — для случайного выбора.
Каждое реле мапится на конкретный GPIO-вывод.
Список relays даёт гибкость при выборе случайного выхода.
light.value(1) и light.value(0) управляют состоянием реле; логика может быть обратной на некоторых платах.

Примечание

На Raspberry Pi (полноценной Raspbian/OS) используется библиотека RPi.GPIO с функцией GPIO.cleanup(). На Raspberry Pi Pico при использовании machine.Pin явной функции cleanup обычно нет; достаточно корректно задать состояние выходов перед завершением.

Отладка

Оставьте print в коде, пока не убедитесь, что всё работает.
Подключайте одну гирлянду для проверки, затем добавляйте остальные.
Если реле «щёлкают», но лампы не загораются — проверьте розетку и саму гирлянду.

Критерии приёмки

Все реле корректно замыкаются и размыкаются в соответствии с кодом.
При отключении питания никакие оголённые проводники не остаются под напряжением.
Отсутствуют искрения, запах горелого или нагрев корпуса реле выше допустимого.
Система стабильно работает не менее 10 минут в тестовом цикле.

Чеклист перед включением питания

Проверить все соединения на надёжность и изоляцию.
Зафиксировать релейный модуль на непроводящей поверхности.
Подключить только одну гирлянду для первого теста.
Убедиться, что вблизи нет воды и легко воспламеняющихся материалов.
Подготовить выключатель или защитный автомат для быстрого отключения.

SOP — Пошаговый план запуска

Смонтируйте релейную плату на кусок дерева и закрепите Pico.
Подключите GND и VCC по описанию выше.
Подключите управляющие провода IN1/IN2/IN3 к GP5/GP6/GP14.
Подключите одну гирлянду к первому реле и временно изолируйте остальные.
Загрузите lights.py в Pico через Thonny.
Запустите код и наблюдайте реакцию реле и гирлянды.
После успешного тестирования добавьте остальные гирлянды.
Закройте корпус и оставьте систему в рабочем состоянии.

Альтернативные подходы

Использовать твердотельные реле (SSR) для бесшумного управления и более высокой частоты переключений.
Применять Wi‑Fi розетки или умные вилки (если нужна синхронизация по сети без пайки).
Заменить Raspberry Pi Pico на Raspberry Pi Zero или ESP32 для расширенных функций (веб-интерфейс, синхронизация с музыкой).
Для синхронизации с музыкой использовать специализированные проекты, основанные на анализа аудио и тайминге сигнала.

Ментальные модели и практические эвристики

Разделяйте низковольтную и сетевую части — никогда не смешивайте их на одной макетной плате.
Тестируйте «по одной гирлянде» — так быстрее локализовать проблему.
Если реле кликает, но лампы не включаются, проверьте не сам реле, а источник питания ламп/удлинители.

Роль‑эки чеклист (Кто что делает)

Мейкер (хобби‑электронщик): собирает схему, пишет код, тестирует на невысоком напряжении.
Владелец дома: контролирует безопасность, выбирает расположение гирлянд, обеспечивает доступ к автоматическому выключателю.
Электрик: проверяет крепление сетевых проводов, подбирает подходящие предохранители и автоматы.

Тестовые случаи и приёмка

TC1: При запуске цикл выполняется 50 итераций без ошибок.
TC2: При аварийном отключении питания после восстановления система не оставляет нагрузку включённой.
TC3: При перегрузке реле не нагреваются до опасных температур в первые 5 минут.

Матрица рисков и смягчения

Риск	Вероятность	Воздействие	Смягчение
Искрение при подключении	Средняя	Высокое	Изоляция, предохранитель, проверка контактов
Перегрузка реле	Средняя	Среднее	Выбор реле с запасом по току, тесты
Ошибка логики в коде	Низкая	Низкое	Логирование, ручная кнопка отключения

Безопасность и устойчивость

Установите автомат защиты и предохранитель в цепь гирлянд.
Поместите релейный модуль в корпус с вентиляцией.
Избегайте высокой влажности и прямого контакта с уличной погодой без герметичного корпуса.

Что делать при проблеме — краткий план действий

Немедленно отключите питание от сети.
Проверьте, нет ли обуглившихся проводов или запаха гари.
Проведите визуальный осмотр реле и соединений.
Замените повреждённые компоненты и повторно протестируйте одну гирлянду.

Когда такой подход не подходит

Если вам требуется управление большим количеством каналов (>16) — лучше использовать более мощный контроллер с драйверами.
Для управления высокими нагрузками постоянного тока (моторы, трансформаторы) обычные реле бытового класса могут быть не подходящими.

Глоссарий (в одну строку)

GPIO — общие входы/выходы платы, через которые управляют устройствами.
Реле — электромеханический или твердотельный переключатель для управления нагрузкой.
MicroPython — облегчённая версия Python для микроконтроллеров.

Факты и напоминания

Модули реле обычно питаются от 5V, а управляющие сигналы могут быть 3.3V.
Всегда сверяйтесь с маркировкой реле по максимально допустимому току и напряжению.

Заключение

Автоматизация рождественских гирлянд — отличный проект для практики работы с микроконтроллерами и реле. Он сочетает в себе электронику и программирование и даёт быстрый визуальный результат. Следуйте инструкциям, соблюдайте меры безопасности и тестируйте систему пошагово.
