Как собрать Ender 3 V2 — пошаговое руководство

Важное перед началом

• Рабочее время: 45–90 минут. Если вы новичок — закладывайте 2 часа.
• Требуемые инструменты: шестигранники (обычно в комплекте), рожковый ключ, кусачки, кусок бумаги формата A4.
• Площадка: ровный стол, достаточный свет, свободное место справа/слева от принтера для шпулей и проводки.
• Безопасность: отключайте питание при подсоединении внутренних кабелей; проверяйте напряжение блока питания перед включением.

Important: Перед подключением к сети убедитесь, что переключатель напряжения на блоке питания установлен верно для вашей страны.

Краткие термины (1‑строчные определения)

• Филамент — термопластическая нить (обычно 1.75 мм) для печати.
• Bowden‑трубка — направляющая трубка для подачи филамента от экструдера к хотэнду.
• Хотэнд / Nozzle — расплавляющая часть, через которую выходит пластик.

Инструменты и комплектующие (контрольный список)

• Блок питания (в комплекте).
• Материнская плата, моторы X/Y/Z/E, дисплей и регулятор.
• Профили и рама (шасси).
• Экструдер, Bowden‑трубка, фитинги (пневматический коннектор).
• Ремень привода, винты (M4/M5 и т. п.), пружинные шайбы, гаечные шайбы.
• Набор инструментов (шестигранники, ключи).

Note: Сохраните все пакетики с винтами; многие шаги требуют конкретных размеров винтов.

Факт‑бокс: ключевые характеристики Ender 3 V2

• Обычная рабочая область: 220×220×250 мм.
• Диаметр филамента: 1.75 мм.
• Стандартное сопло: 0.4 мм.
• Тип крепления филамента: боковой держатель‑шпуля на верхней балке.

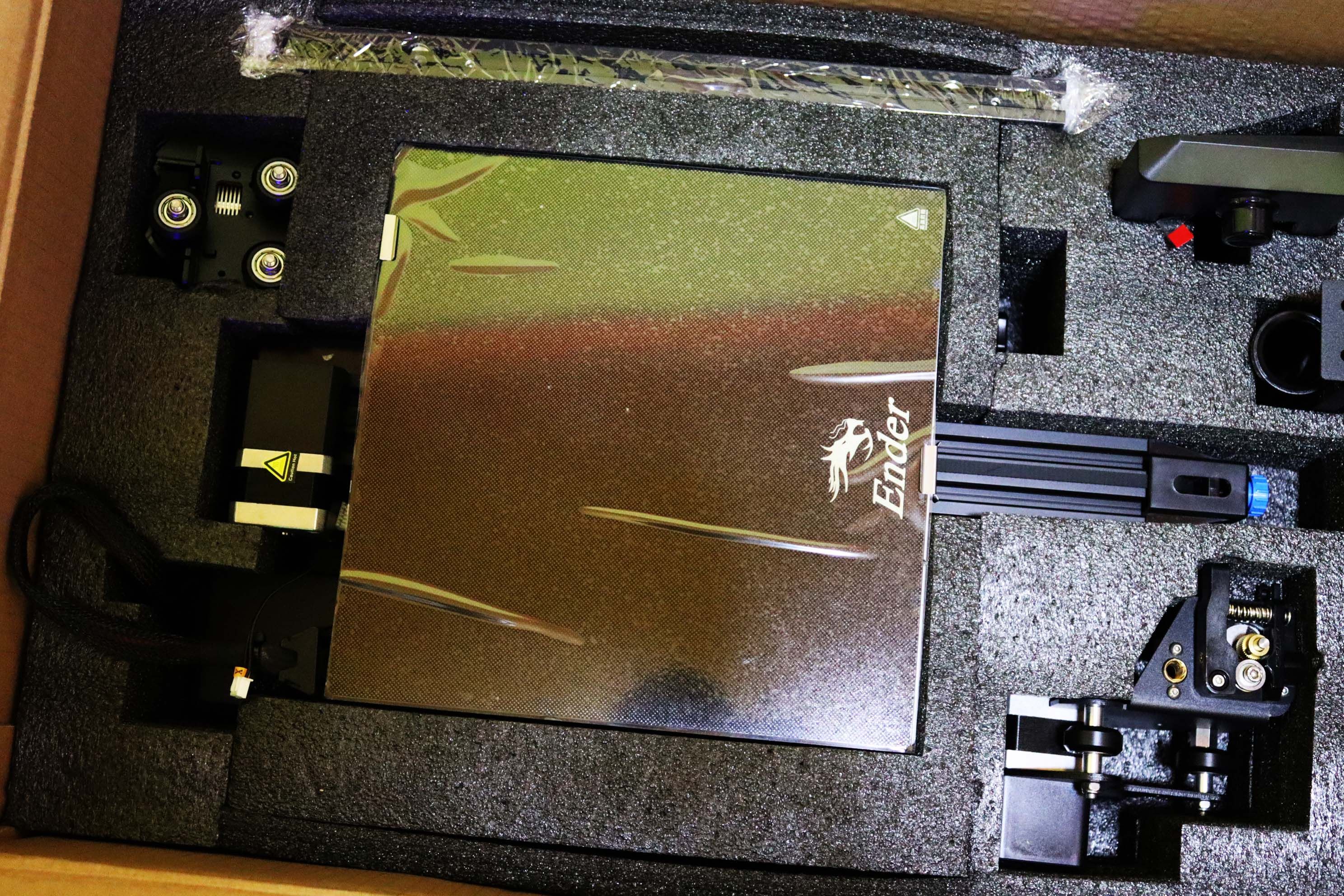

Шаг 1: Распаковка и проверка комплектующих

Осторожно удалите упаковку и проверьте наличие всех перечисленных деталей. В комплекте обычно есть: питание, материнская плата, модули рамы, профили, держатель шпули, переключатели, экструдер, экран с ручкой управления, набор винтов и инструментов, гайки для выравнивания стола.

Проверьте внешние повреждения — при обнаружении дефектов сделайте фото упаковки и деталей для гарантии.

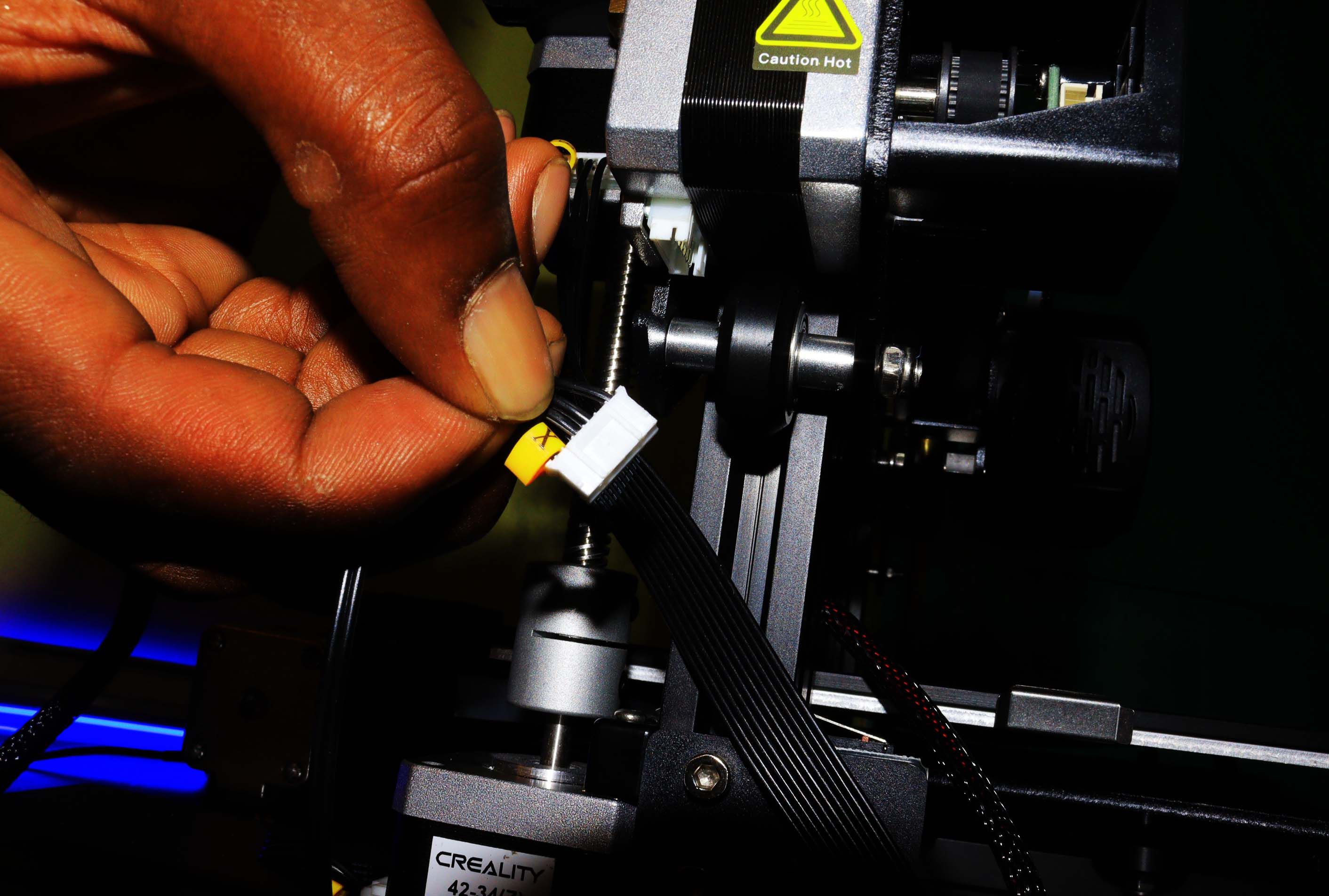

Шаг 2: Установка Z‑концевика и Z‑профиля

1. Найдите концевой датчик (limit sensor).
2. Закрепите его на одном из Z‑профилей винтами M5×45 вместе с пружинными шайбами, чтобы датчик был зафиксирован жёстко.
3. Установите профиль вертикально на базу рамы, убедитесь, что высота датчика и профиль выровнены по одной линии.
4. Повторите для второго Z‑профиля и зафиксируйте его винтами M4×18 на правой стороне рамы.

Important: датчик должен иметь возможность срабатывать без люфта — небольшая регулировка высоты может потребоваться позже.

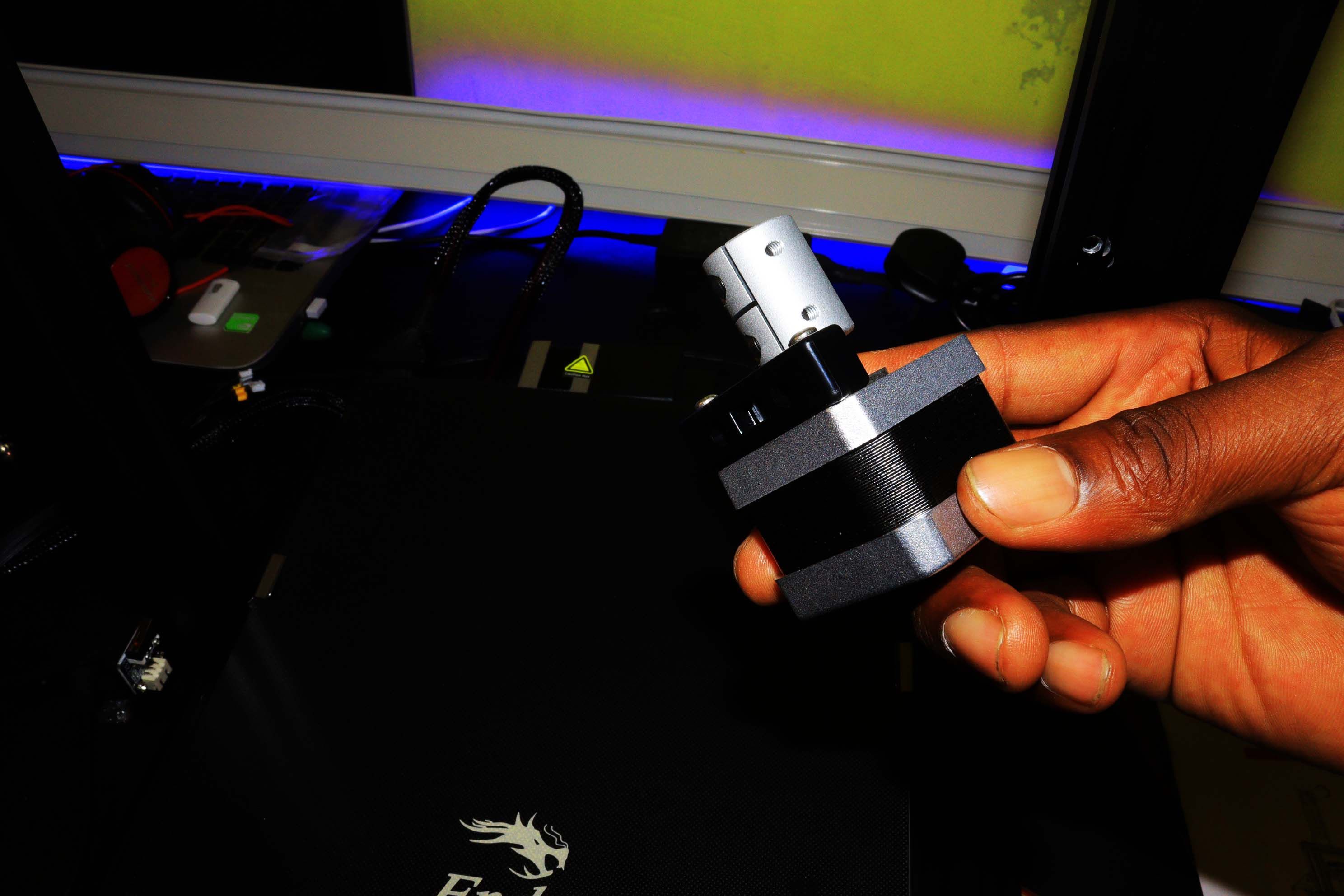

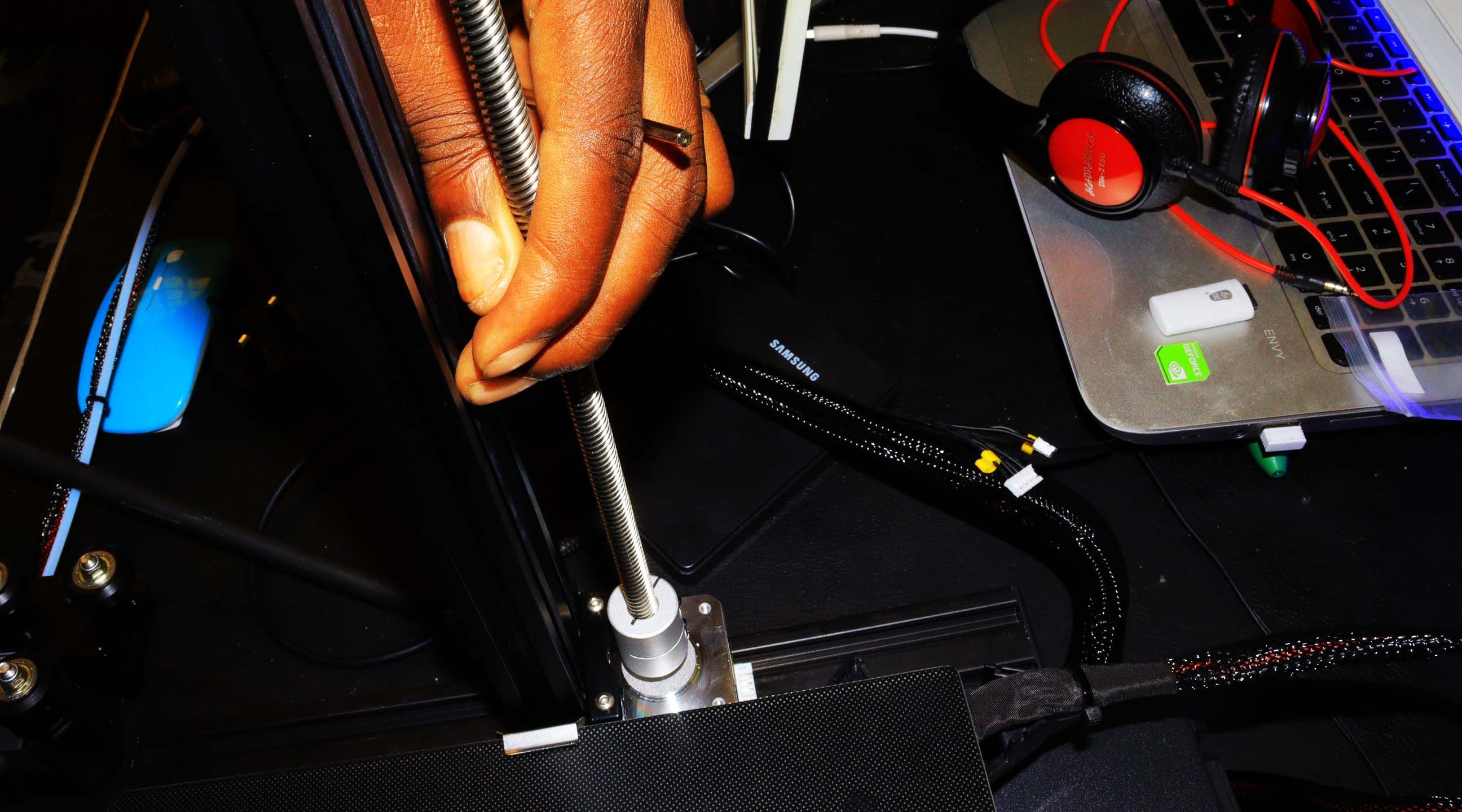

Шаг 3: Установка Z‑мотора

1. В моторном комплекте Z есть мотор и тонкий металлический вал (штырь). Ослабьте винты на моторе, чтобы вставить вал.
2. Вставьте вал через мотор и затяните винты моторного фланца, чтобы вал крепко сидел.
3. Совместите моторный узел с Z‑профилем и зафиксируйте в предназначенных точках.

Note: Следите за соосностью вала — перекос вызовет биение и шаговые пропуски при подъёме стола.

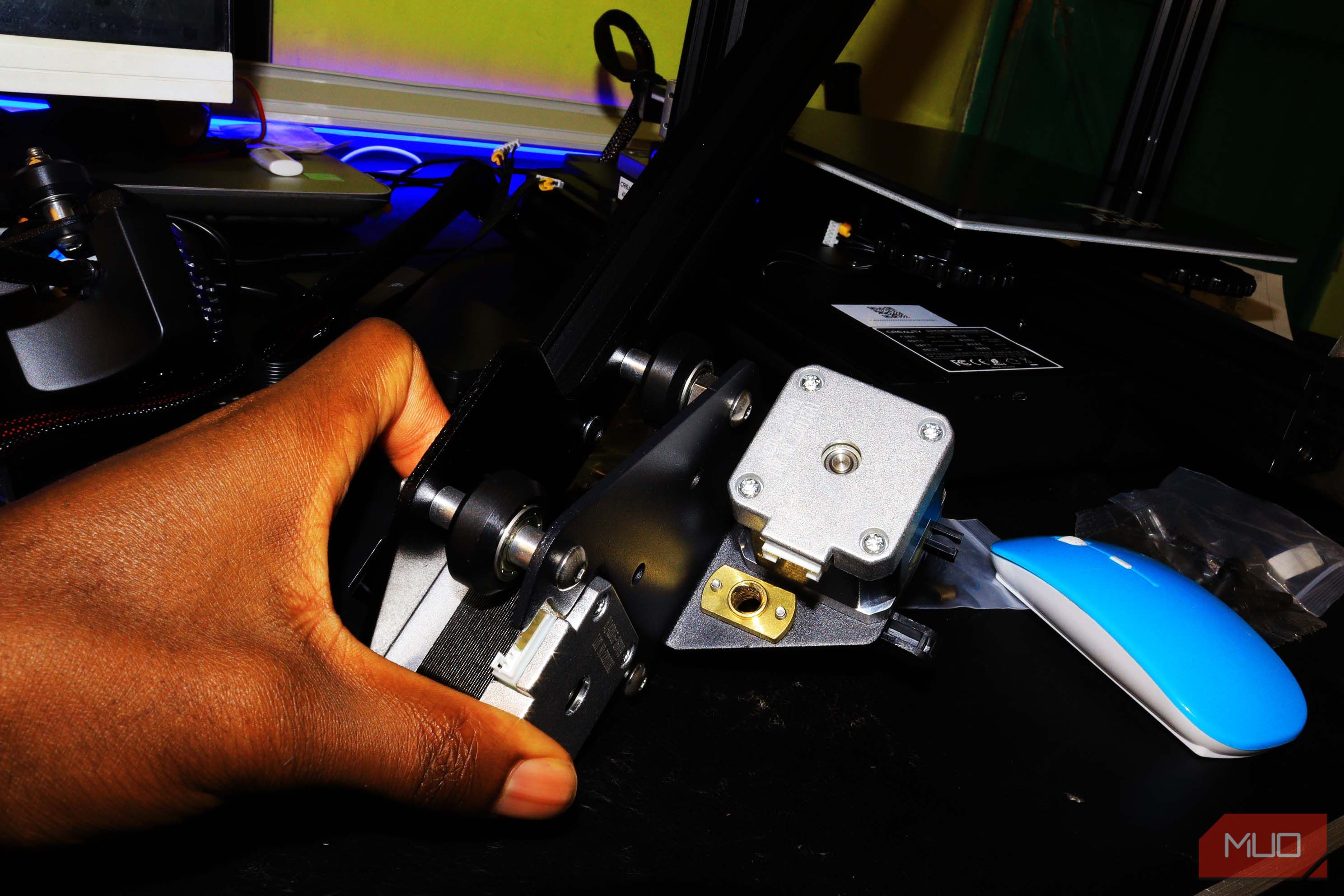

Шаг 4: Установите пневматический фитинг и XE‑модуль

1. Заверните пневматический фитинг в XE‑модуль ключом с открытым зевом, но не перетягивайте.
2. Закрепите вал XE к X‑профилю двумя винтами M4×16.

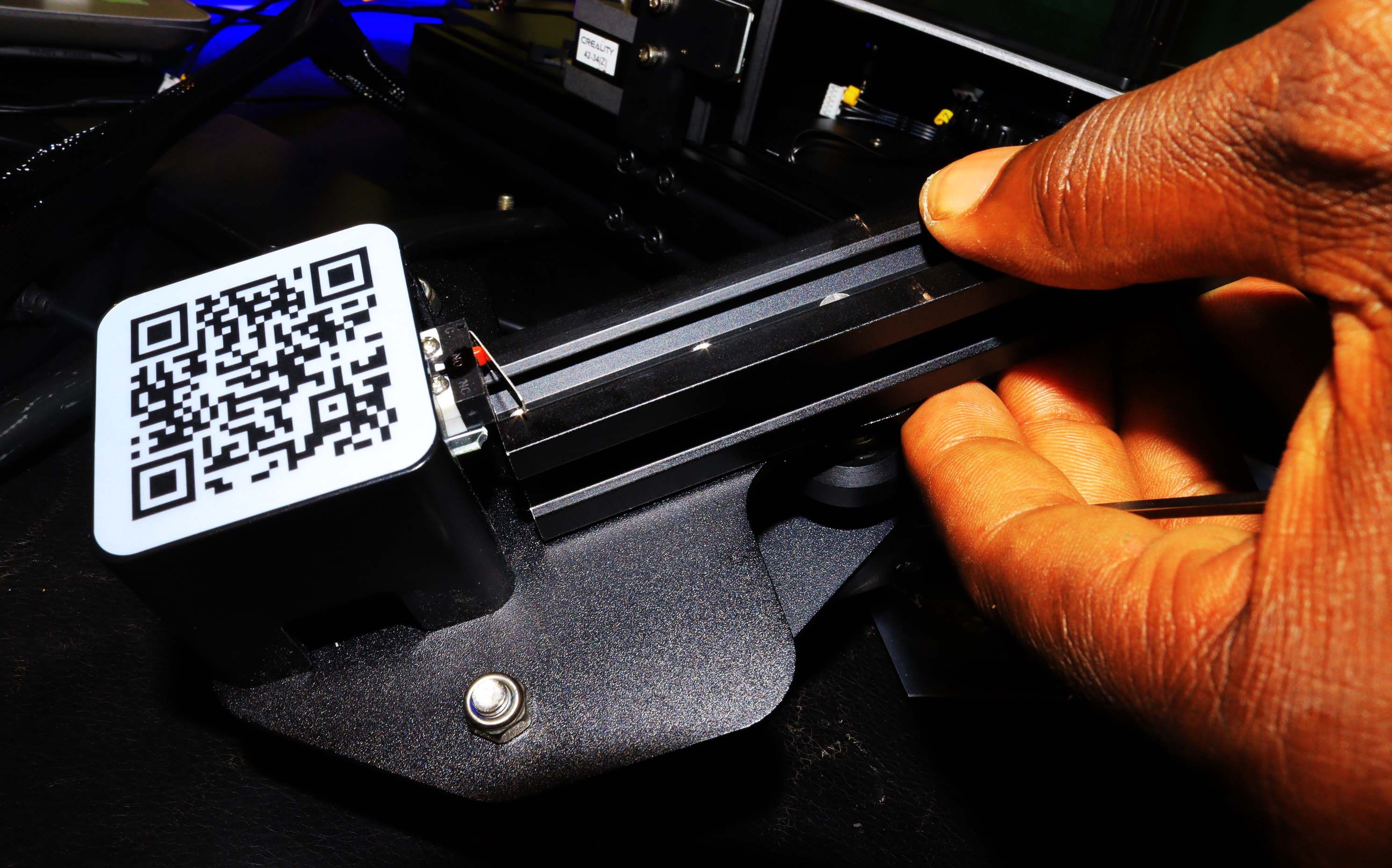

3. Протяните ремень привода через вал XE в правильном направлении (зубья ремня должны входить в зацепление без перекосов).

Important: Ремень натянут правильно, когда он натянут ровно и при нажатии пальцем прогибается на ~2–4 мм.

Шаг 5: Сборка соплового узла (Nozzle Kit)

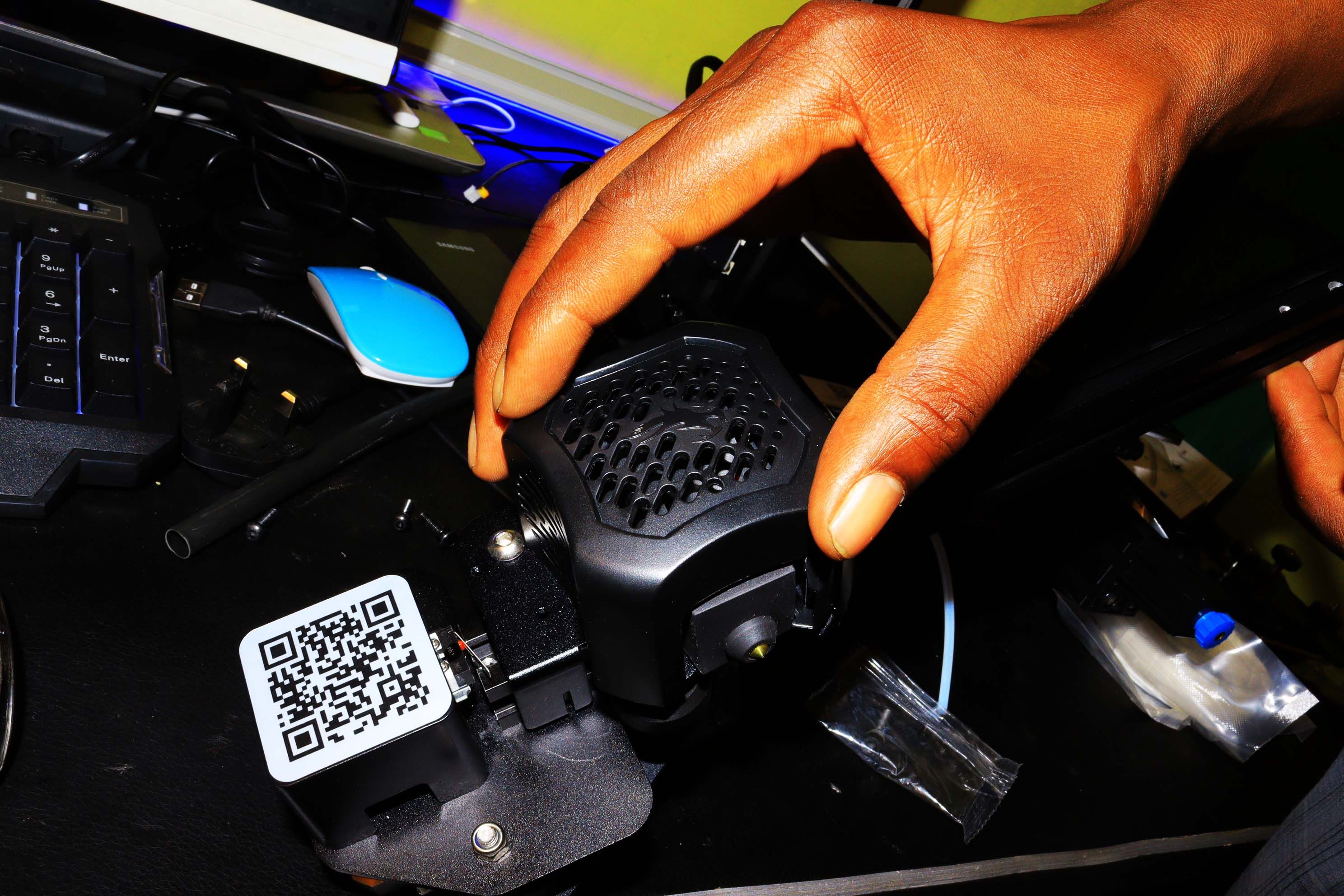

1. Вставьте сопло в уже установленный пневматический фитинг и аккуратно продвиньте до упора.

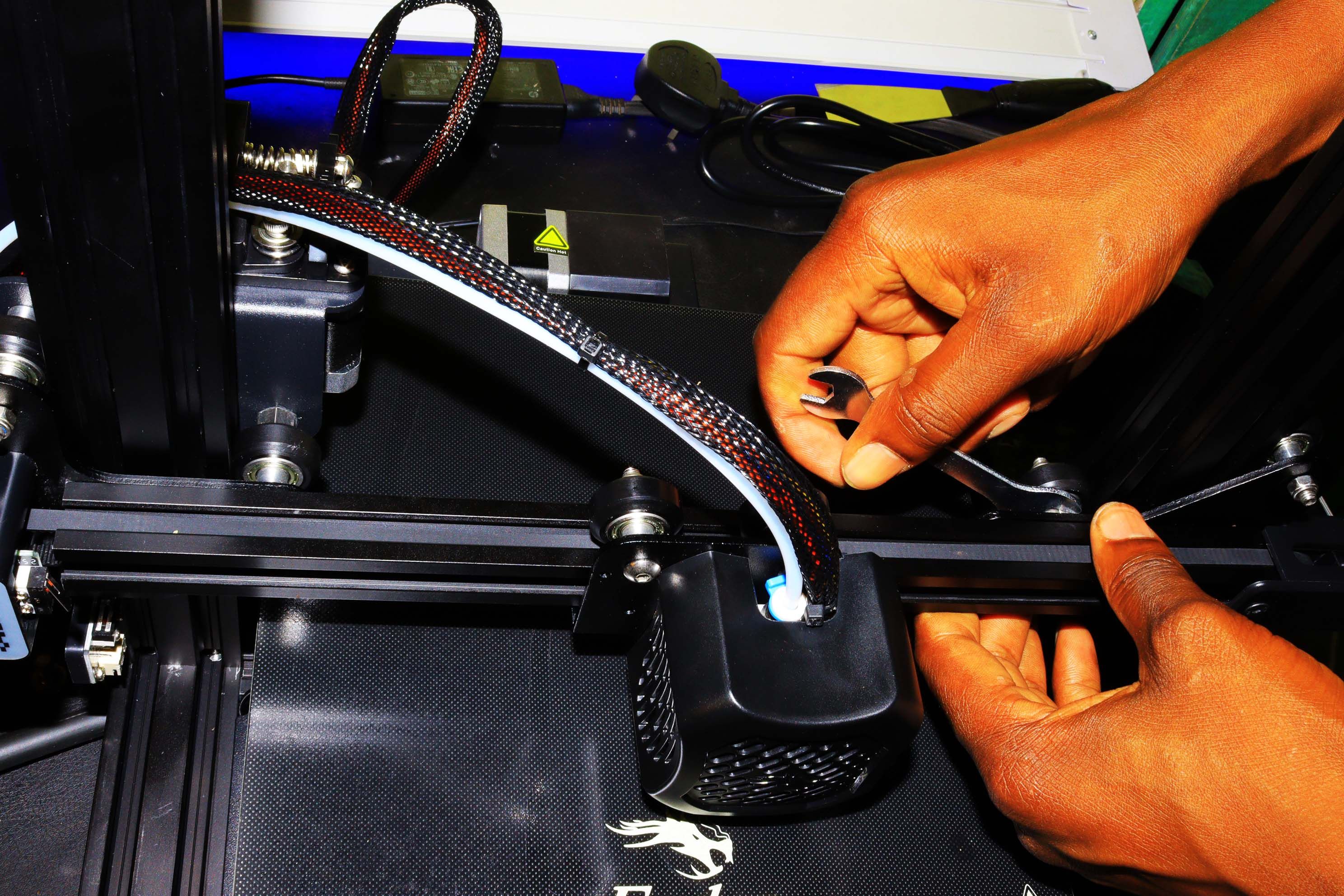

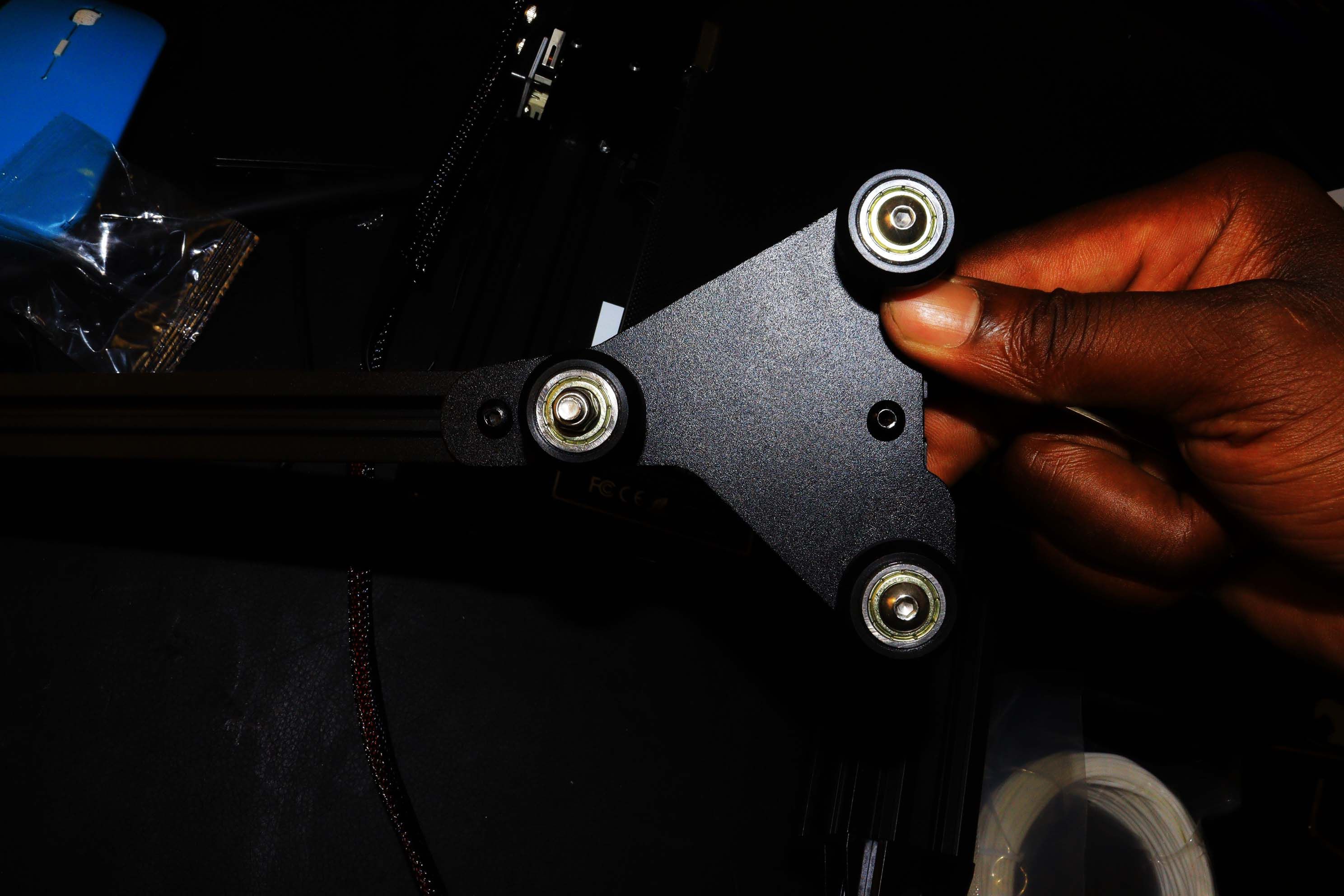

2. Установите пассивный блок Z на X‑профиль и зафиксируйте винтами M4×16 с пружинными шайбами.

Note: Сопло должно быть направлено прямо и не иметь люфта — если требуется, подтяните крепления, но не перетяните пластиковые части.

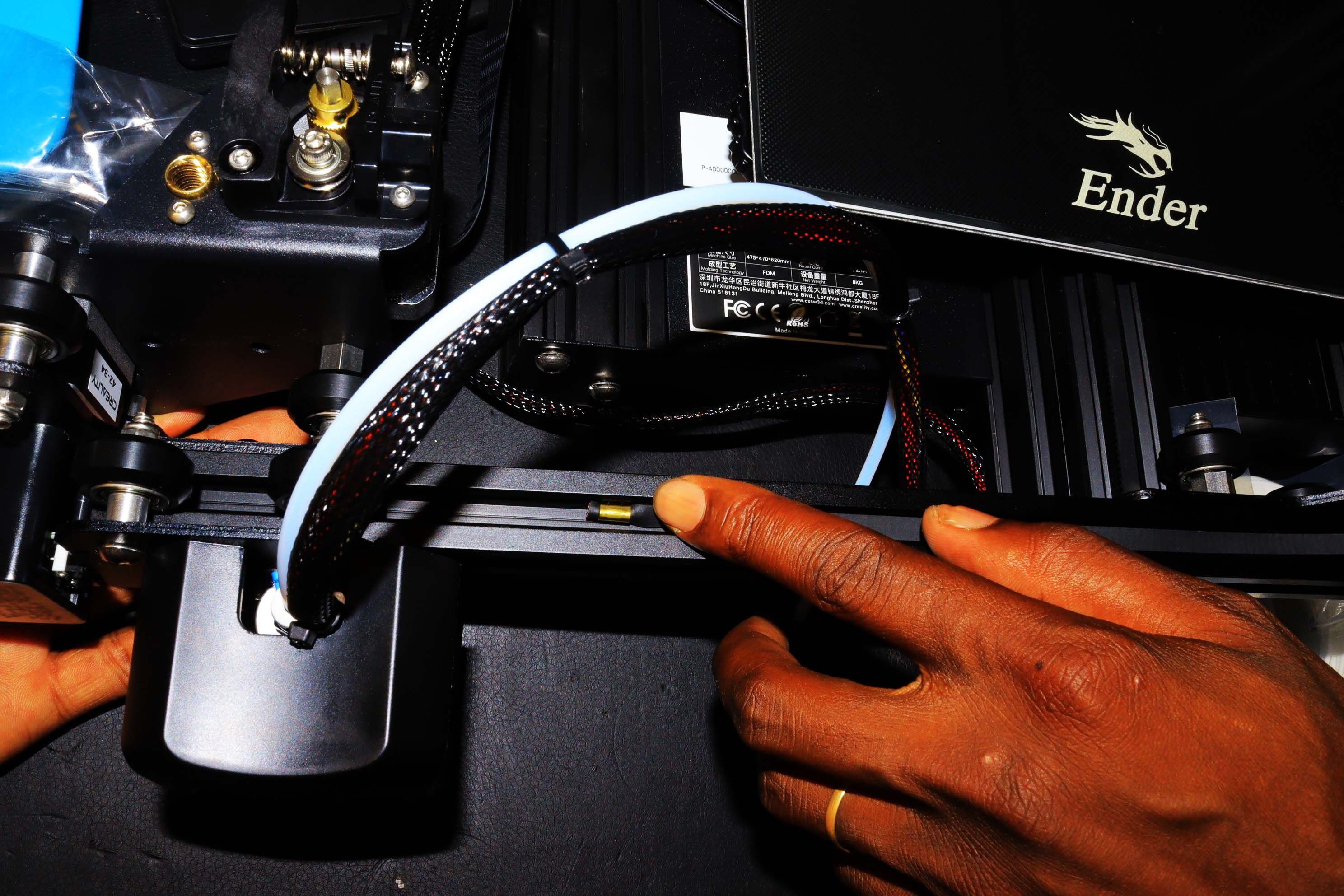

Шаг 6: Установка натяжителя ремня X

1. Вставьте ремень в блок натяжения, затем разместите весь блок в X‑натяжителе.

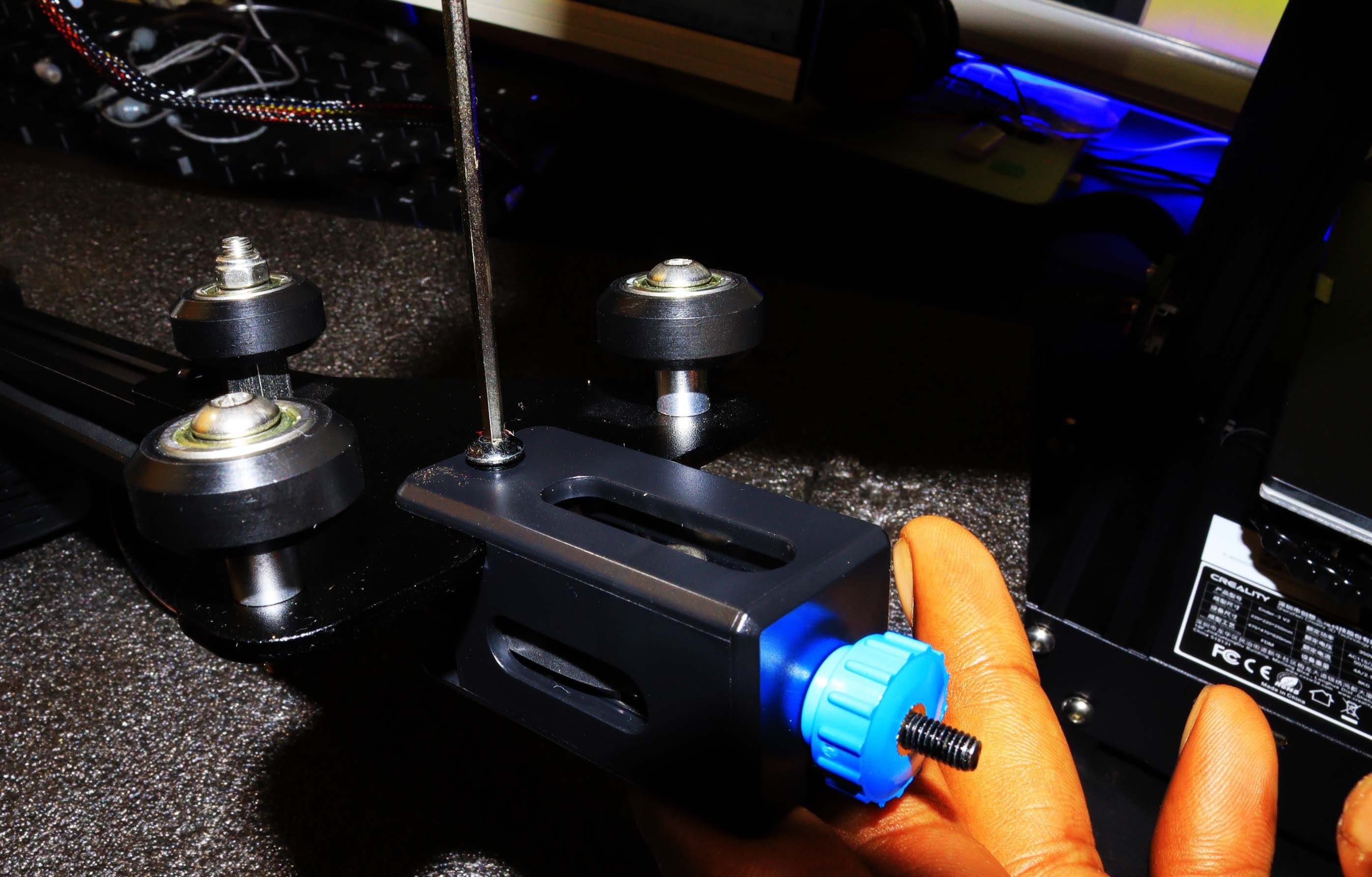

2. Затяните пластиковую накидную гайку (thumb nut) и закрепите винтом M4×16 к пассивному блоку Z.
3. Проверьте ход по X и Y — модули должны двигаться плавно, без заеданий.

Important: Убедитесь, что узел не свисает и не может соскользнуть со своего места.

Шаг 7: Установка верхней балки и дисплея

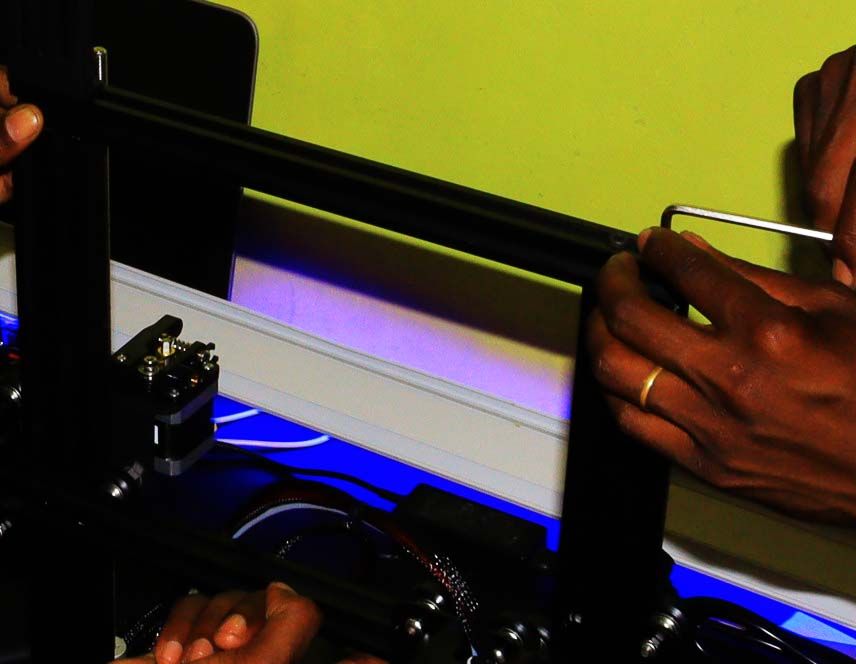

1. Закрепите балку (gantry) к верхней части профилей четырьмя винтами M5×25 с шайбами.

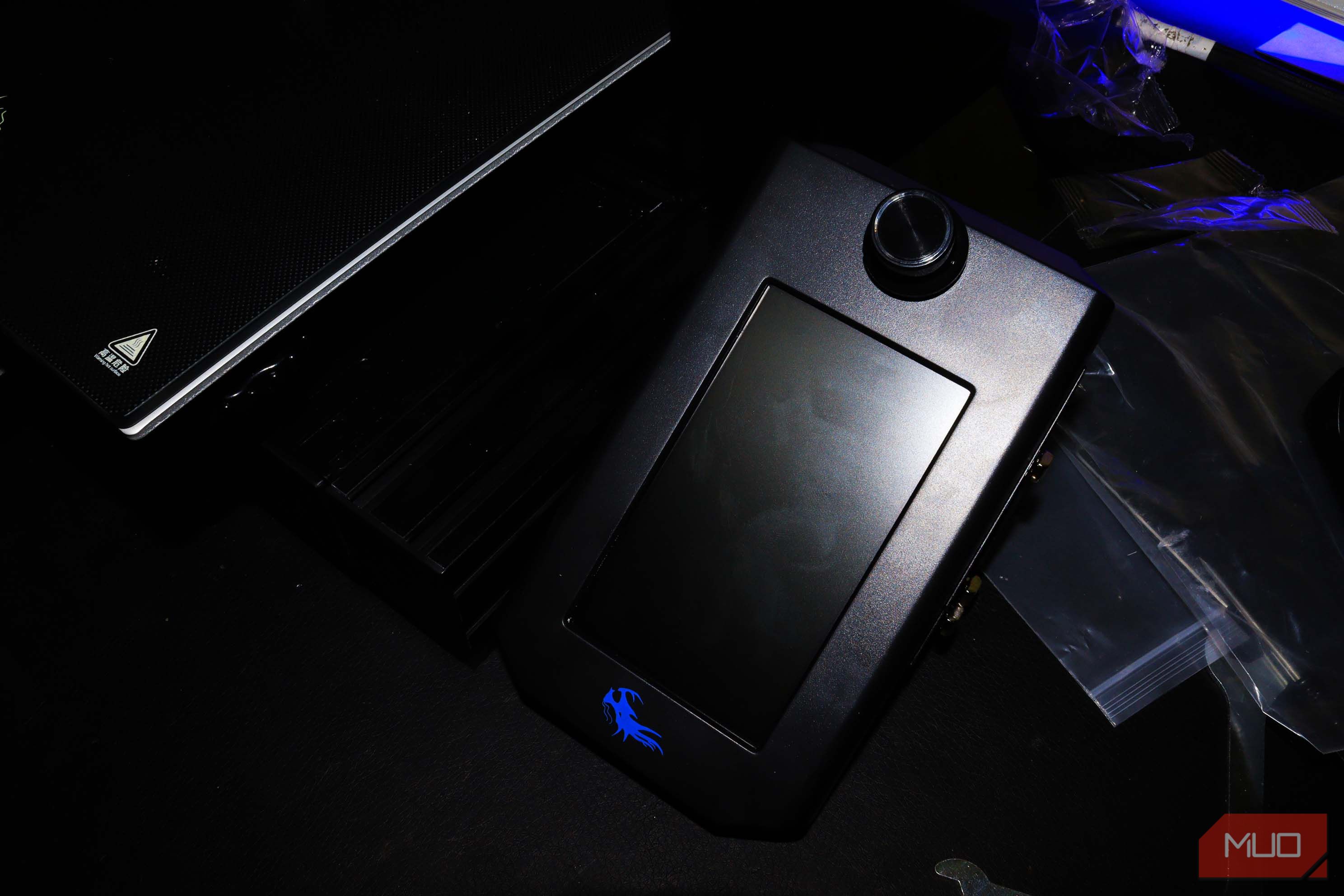

2. Установите дисплей в переднюю часть рамы и затяните винты торцевым ключом.

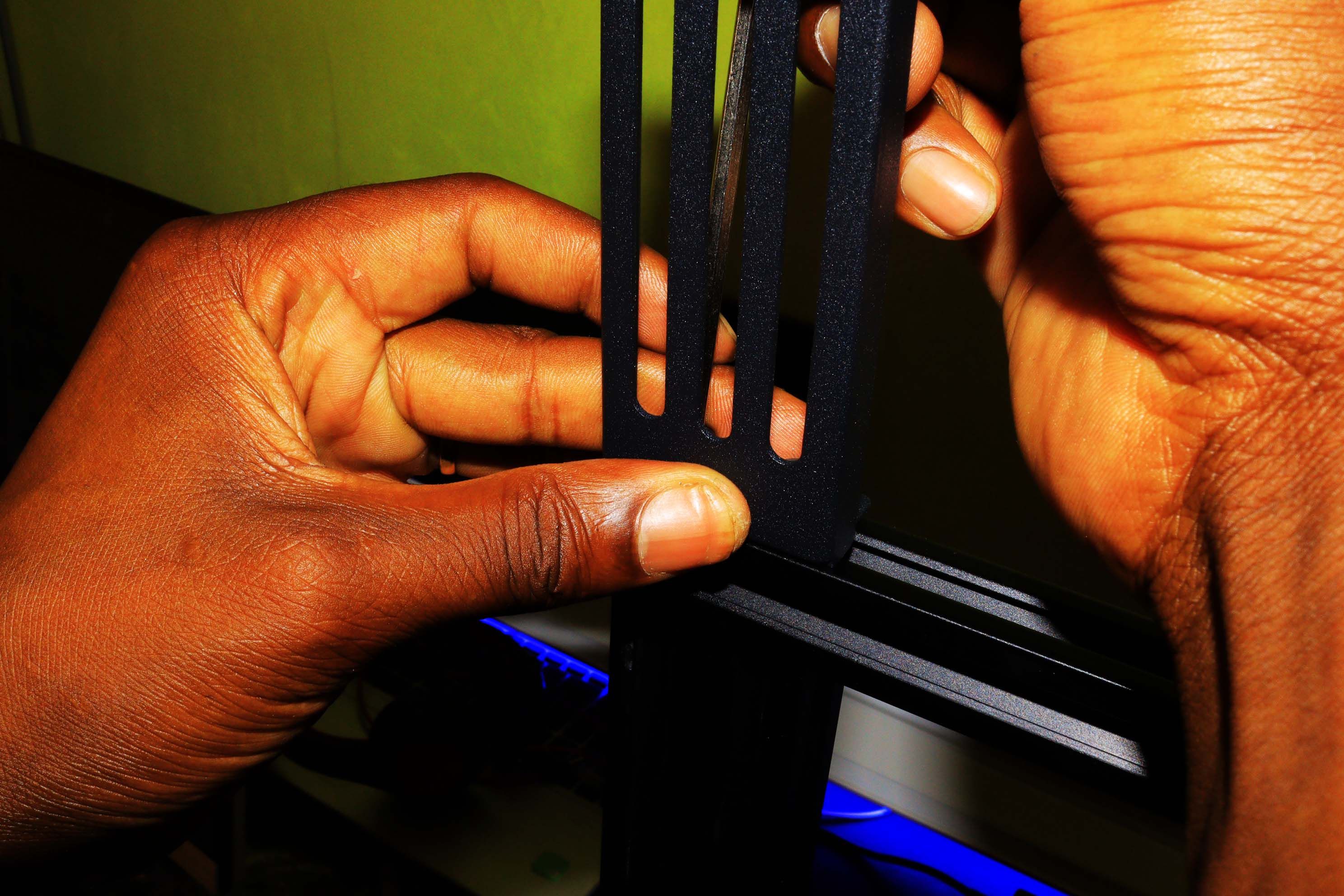

3. Установите держатель шпули на верхнюю балку и разместите шпулю филамента.

Note: Держатель шпули должен обеспечивать свободную подачу филамента без сильного трения.

Шаг 8: Подключение Bowden‑трубки и ручки управления

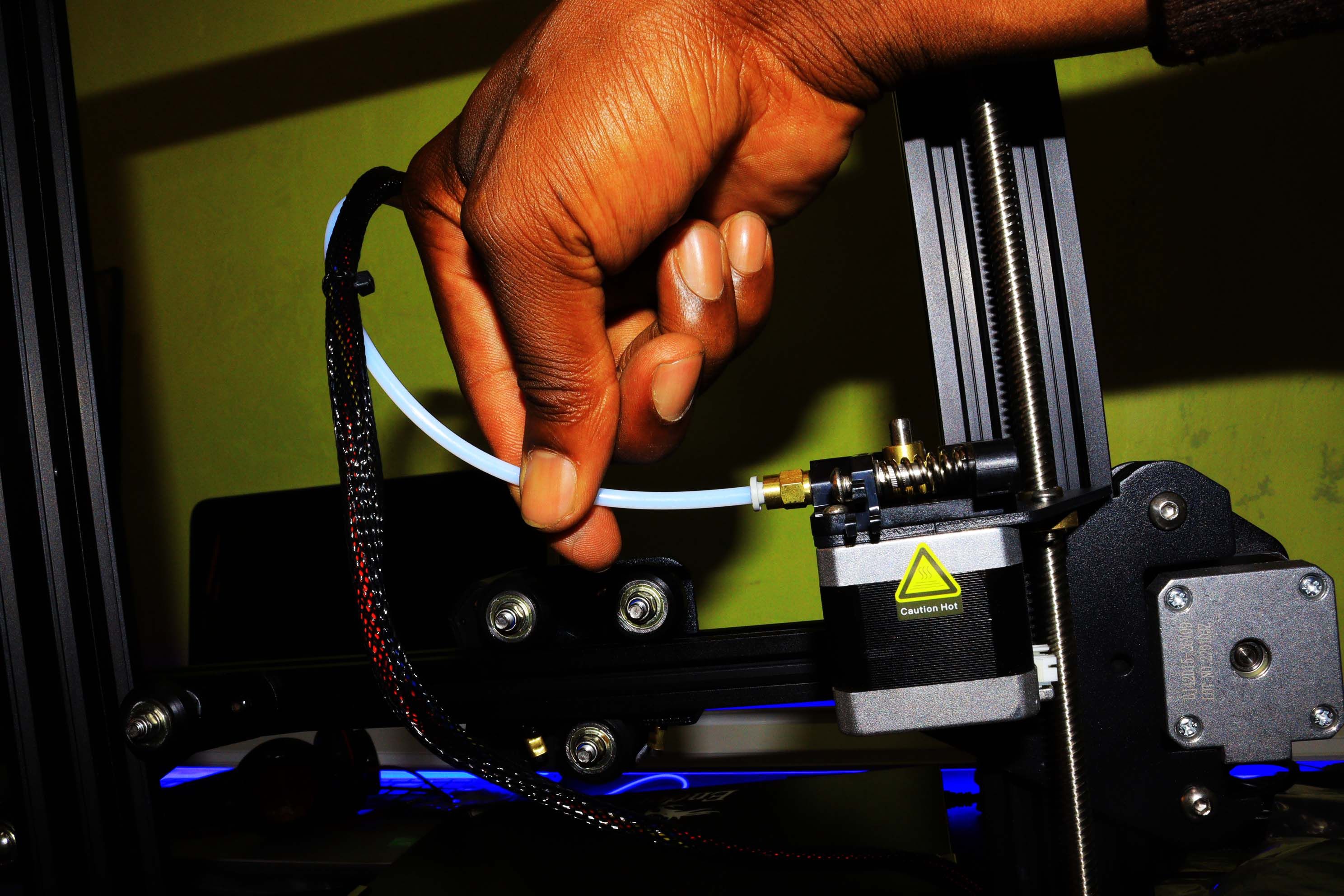

1. Вставьте Bowden‑трубку в экструдер до упора; трубка должна фиксироваться фитингом.

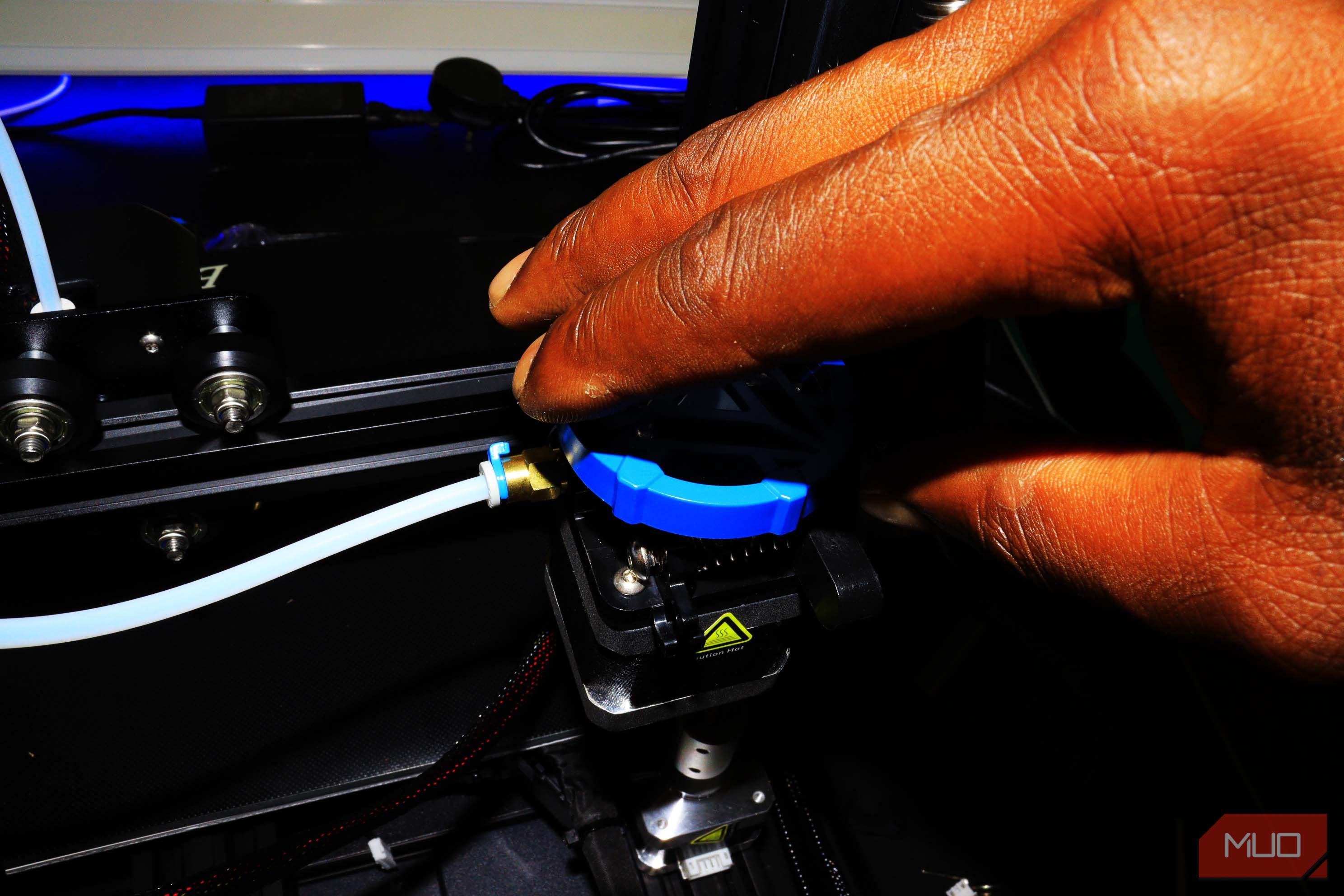

2. Установите ручку управления (rotary knob) на вал шагового двигателя экструдера и защёлкните боковые крышки.

Important: Проверьте, что трубка входит ровно и не изгибается резко рядом с фитингом.

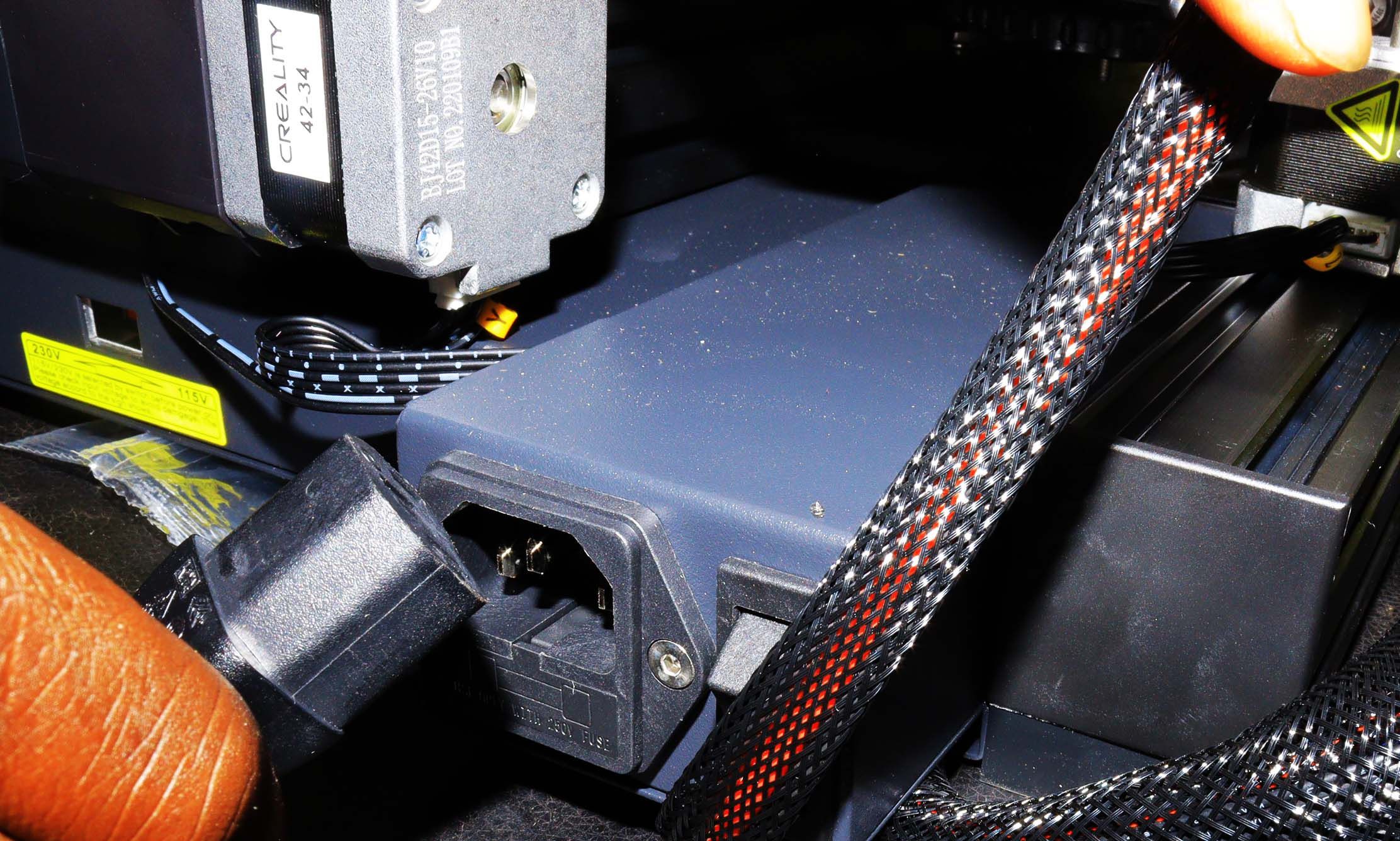

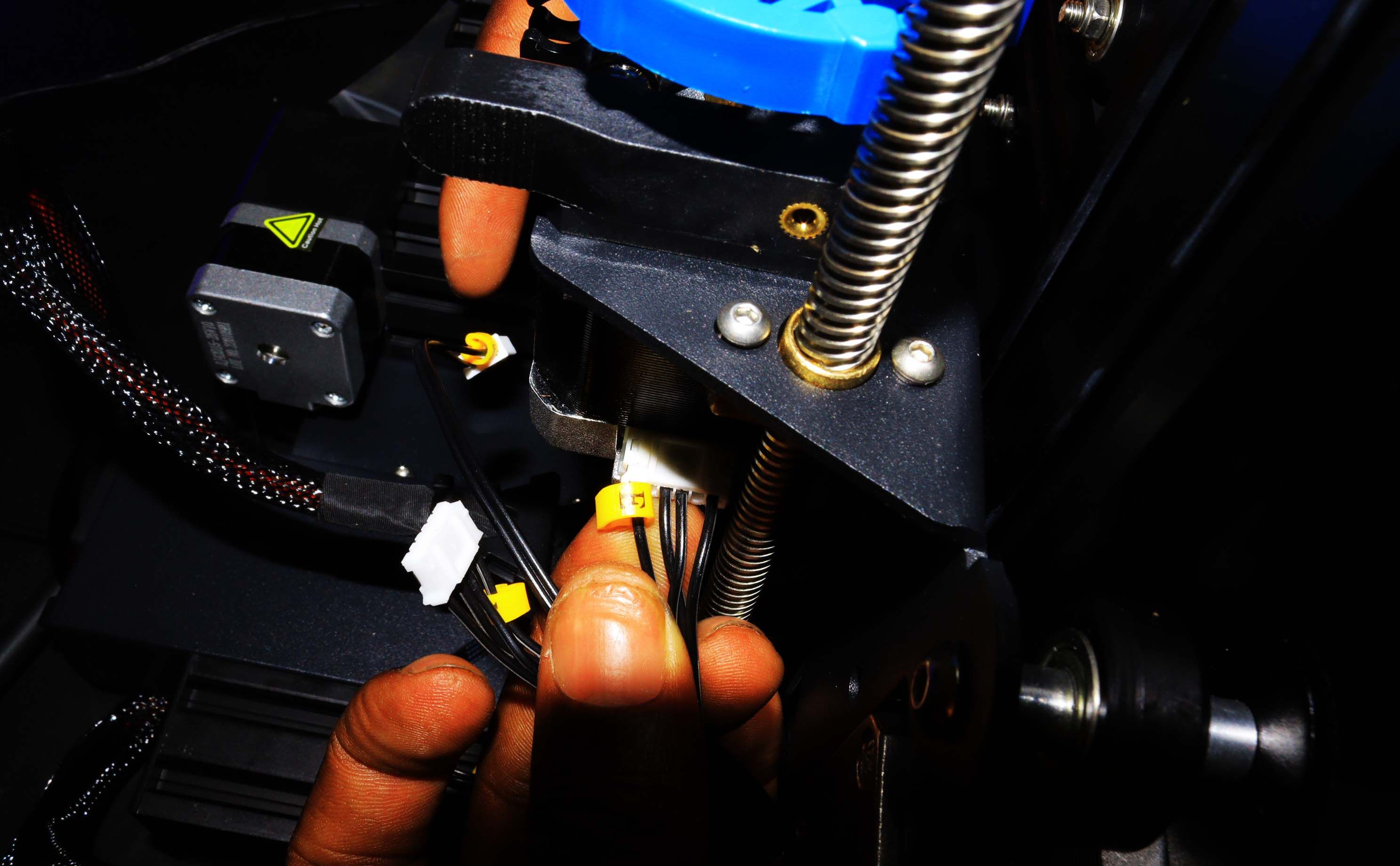

Шаг 9: Электрические подключения и проверка питания

1. Подключите шаговые моторы X, E и Z по меткам желтого цвета на разъёмах.
2. Подключите концевые выключатели X и Z по меткам. Проверьте направление вставки: защёлка должна фиксировать провод.

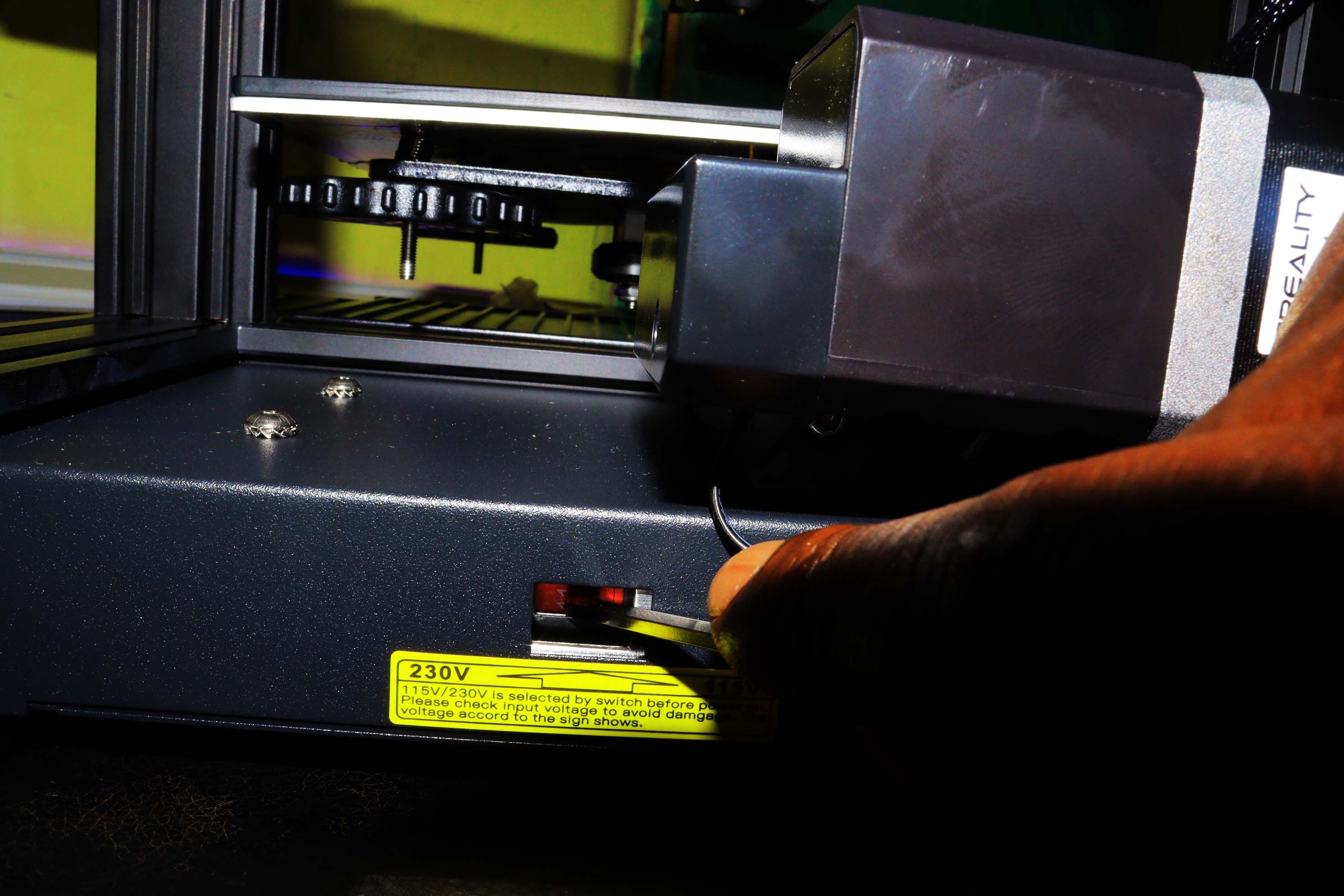

3. Установите переключатель напряжения на блоке питания в положение вашей сети (110 V / 230 V) и зафиксируйте.

4. Подключите сетевой кабель и включите питание. На экране должен появиться интерфейс.

Note: Если экран не включается — ещё раз проверьте разъёмы материнской платы и предохранитель на блоке питания.

Шаг 10: Выравнивание стола (Bed Leveling)

1. На экране выберите Печать > Автохом (Print > Auto home). Голова переместится в стартовое положение.
2. Затем выберите Отключить шаговый двигатель (Disable Steppers) чтобы перемещать сопло вручную.

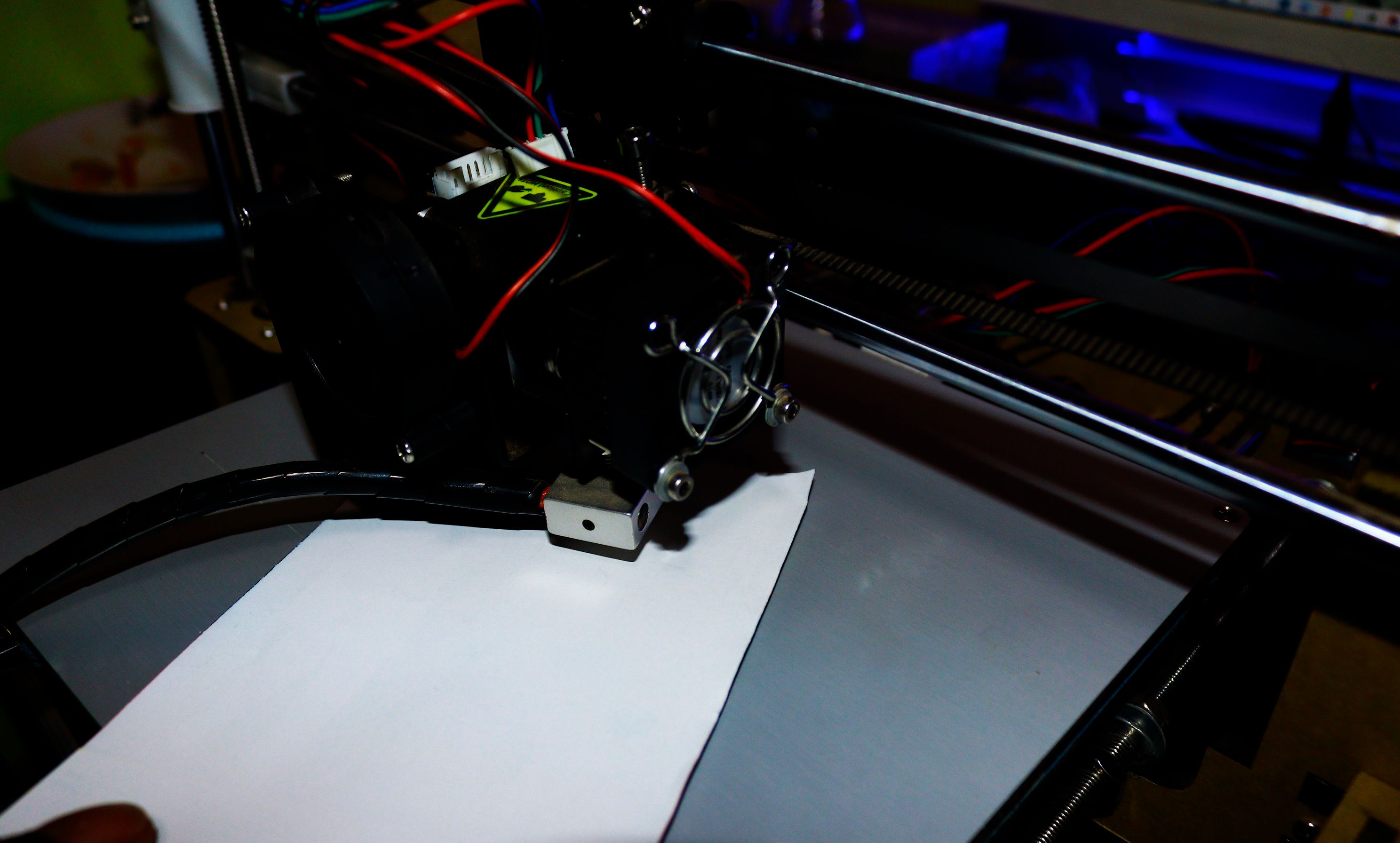

3. Подложите лист бумаги между соплом и столом в каждом углу и в центре стола. Крутите нижние гайки стола до тех пор, пока лист слегка царапается соплом при движении.
4. После грубой калибровки запустите подогрев стола и сопла: Подготовка > Преднагрев PLA (Prepare > Preheat PLA).
5. После достижения температуры повторите проверку — металл расширяется, и зазор меняется.

Mini‑методология: Делайте грубую калибровку холодным, а точную — при рабочей температуре материала, который собираетесь печатать.

Шаг 11: Загрузка филамента

1. Отрежьте кончик филамента под углом ~45° — это облегчает подачу.
2. Вставьте филамент в отверстие Bowden‑фитинга и протолкните, пока он не достигнет хотэнда.
3. На экране можно выбрать подачу филамента вручную и прокрутить экструдер, пока пластик не начнёт выходить из сопла.
4. Проверьте качество плавления: филамент должен выходить ровной струёй без разрывов.

Note: Если пластик не выходит — проверьте направляющую, нет ли засора, и нагревается ли сопло до заявленной температуры.

Проверочная печать и критерии приёмки

1. Запустите простой тестовый G‑код (кальян, куб 20 мм или тест платформы).
2. Критерии приёмки:
   • Первый слой ложится ровно, не отходит по краям.
   • Нет прерываний в подаче филамента.
   • Нет посторонних шумов шагающих моторов.
   • Размеры тестового куба в пределах допустимой погрешности (±0.5 мм для бытовых принтеров после калибровки).

Test case: Печать 20×20×20 мм куба PLA при 0.2 мм высоте слоя. Если куб выглядит ровно и отдельные слои совпадают, базовая калибровка успешна.

Роли и чек‑листы (быстрое решение задач по компетенциям)

• Новичок:

  • Проверить наличие всех деталей.
  • Собрать раму и установить датчики/моторы.
  • Выставить напряжение, выровнять стол по бумаге, загрузить PLA и распечатать тест.

• Опытный пользователь:

  • Проверить соосность валов, натяжение ремней, привести в порядок кабели.
  • Скорректировать шаги моторных драйверов (если требуется) и выполнить PID‑туннинг (при необходимости).

• Техник/ремонтник:

  • Проверить целостность плат и пайки, при необходимости заменить вентиляторы или блок питания.
  • Обновить прошивку, настроить микрошаги и драйверы TMC (если установлены).

Частые проблемы и устранение (когда сборка не даёт результата)

• Принтер не включается: проверьте переключатель напряжения и предохранитель на блоке питания, провода питания на плате.
• Экструдер не подаёт филамент: проверьте натяжение прижимной гайки экструдера, режьте филамент под углом, проверьте нагрев сопла.
• Первый слой плохо ложится: повторите выравнивание при рабочей температуре и проверьте чистоту стола (спирт).
• Шумные шаговые моторы на Z: проверьте соосность вала, подтяните крепления мотора, проверьте, не задевают ли жилья проводки.
• Ремень проскальзывает или провисает: увеличьте натяжение, проверьте зубчатые шкивы на предмет повреждений.

Edge‑case gallery: Если после всех действий слой прилипает к соплу, остановите печать, охладите сопло и осторожно очистите сопло — возможно, в сопле остался застрявший кусочек старого пластика.

Совместимость филаментов и рекомендации

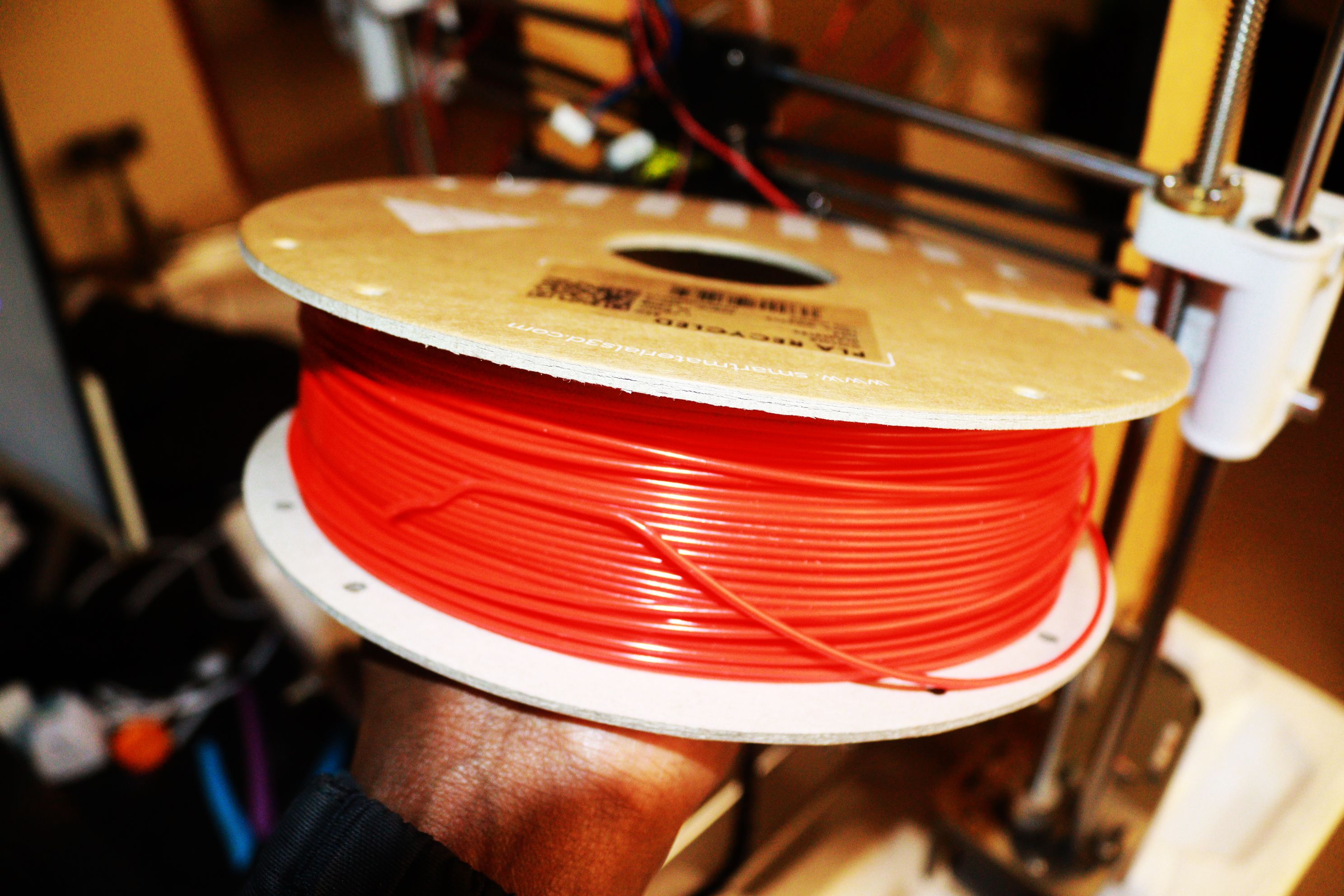

• PLA: самый простой материал для старта — температура сопла ~190–210 °C, стола 0–60 °C.
• PETG: требует более высокой температуры сопла и подогрева стола, склонен к нитям.
• ABS: требует закрытой камеры и стабильного нагрева стола; может деформироваться на больших деталях.

Compatibility note: Ender 3 V2 рассчитан на стандартные филаменты 1.75 мм; для специальных материалов (TPU, композитные) подберите соответствующие настройки экструдера и скорости.

Техническое обслуживание и безопасность

• Регулярно смазывайте винтовые направляющие и проверяйте ремни каждые 50–100 часов печати.
• Держите вентиляционные отверстия блока питания чистыми.
• Отключайте питание при работе с платой или заменой проводки.
• Храните филамент в сухом месте с пакетиком силикагеля.

Быстрый чек‑лист перед первой печатью

• Проверьте, установлен ли переключатель напряжения верно.
• Убедитесь в затяжке всех винтов и отсутствии люфтов.
• Проведите автохом и ручное выравнивание бумаги.
• Прогрейте хотэнд и стол, затем загрузите филамент.
• Запустите тестовый куб и наблюдайте первый слой.

FAQ (частые вопросы)

Q: Сколько времени занимает сборка?
A: При аккуратной работе базовая сборка — 45–90 минут; новички — до 2 часов.

Q: Можно ли сразу печатать ABS?
A: Без закрытой камеры и надёжного подогрева стола риск деформации высок; для ABS нужна модернизация.

Короткое резюме

• Собирайте Ender 3 V2 по шагам: рама → моторы → ремни → электроника → питание → выравнивание → загрузка филамента.
• Тщательно проверяйте напряжение блока питания и надёжность электрических соединений.
• Выравнивание стола при рабочей температуре и тестовый куб — ключ к успешной первой печати.

Social preview suggestion: Заголовок — Как собрать Ender 3 V2: полный пошаговый гайд. Описание — Быстрая сборка, калибровка стола и тестовая печать с чек‑листами и советами по устранению неполадок.

1‑строчный словарь:

• Bowden — трубка для подачи филамента,
• Nozzle — сопло,
• Bed leveling — выравнивание стола.

Конец руководства. Удачных печатей!
