Сборка и настройка Anycubic Kobra Neo — пошаговое руководство

Важное: Anycubic предоставила этот принтер для демонстрации и не влияла на содержание статьи.

Перед началом

Коротко о целях: это руководство помогает собрать, проверить и безопасно включить Anycubic Kobra Neo. Определения:

• Z-ось: вертикальное направление движения экструдера.
• X/Y оси: горизонтальные направления движения экструдера и стола.

Необходимые инструменты (обычно в комплекте): отвертка, ключи, рулетка, прищепка/инструмент для проталкивания нити. Рабочее время: примерно 30–60 минут.

Важно соблюдать меры безопасности: работайте на ровной поверхности, отключайте питание при прокладке проводов, используйте защитные перчатки при необходимости.

Содержание набора

При распаковке проверьте комплектность. В коробке должны быть:

• Рама
• Набор для ограничителя по X
• Основание принтера
• Печатающая головка
• Держатель филамента
• Набор для экрана
• Карта памяти
• Кардридер
• Запасное сопло
• Винты
• Набор инструментов
• Небольшой моток филамента

Если чего-то не хватает, зафиксируйте упаковку и свяжитесь с поддержкой Anycubic.

Шаг 1: Распаковка и проверка компонентов

Осторожно достаньте все элементы из ложементов. Снимите руководство, приклеенное сверху. Разложите детали на столе так, чтобы каждая часть была видна. Проверьте винты по пакетам и сопла — некоторые мелкие элементы могут быть внутри пенопласта.

Совет: сфотографируйте содержимое коробки перед сборкой — это поможет при общении с поддержкой.

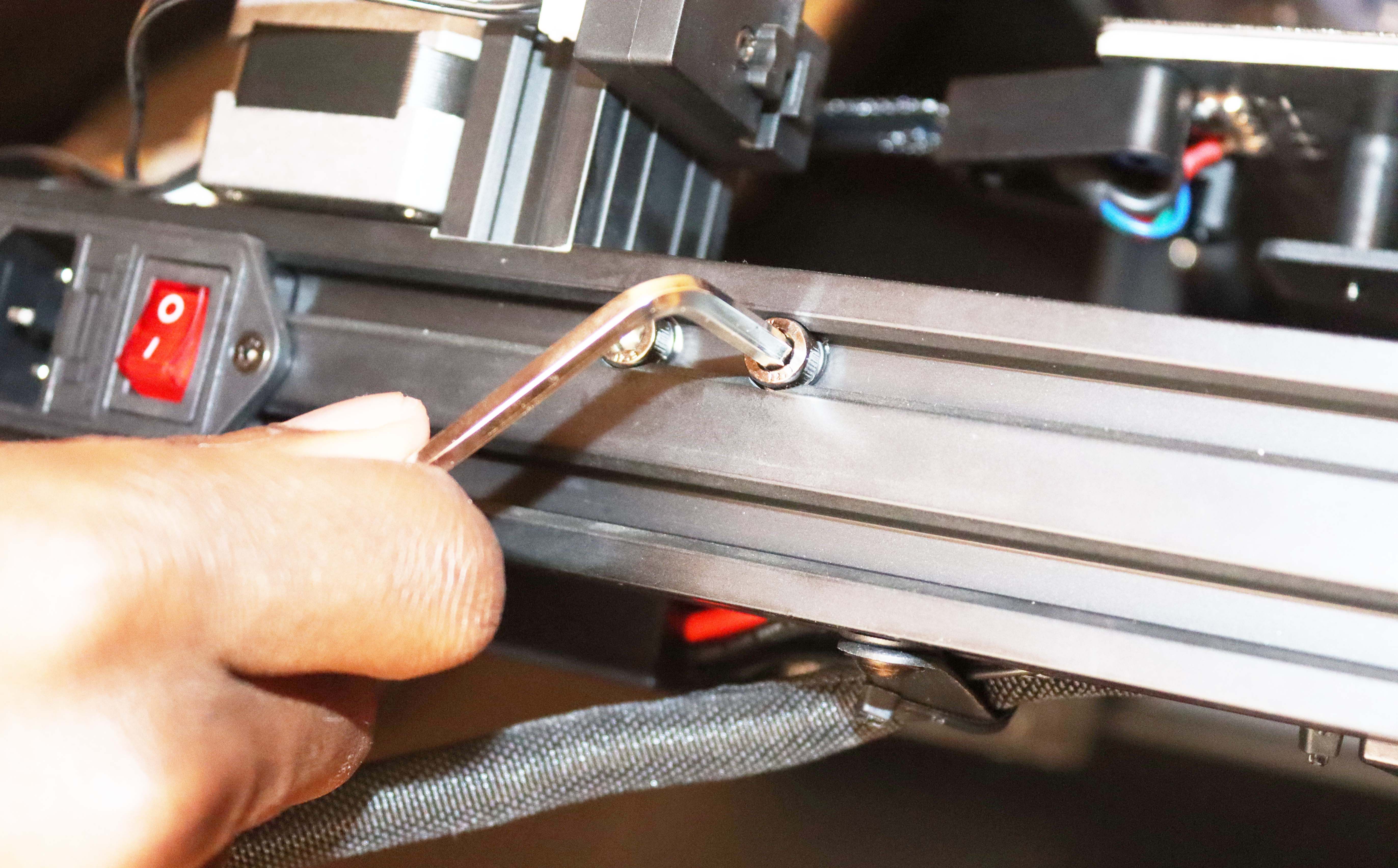

Шаг 2: Затяните винты основания

Перед установкой рамы убедитесь, что винты основания надёжно затянуты. Для этого используйте отвертку или гаечный ключ.

Почему это важно:

• Ослабленные винты приводят к вибрациям и артефактам на отпечатках.
• Ненадёжная база повышает риск механического повреждения в процессе печати.

Критерий приёмки: основание не шатается при легком усилии рукой.

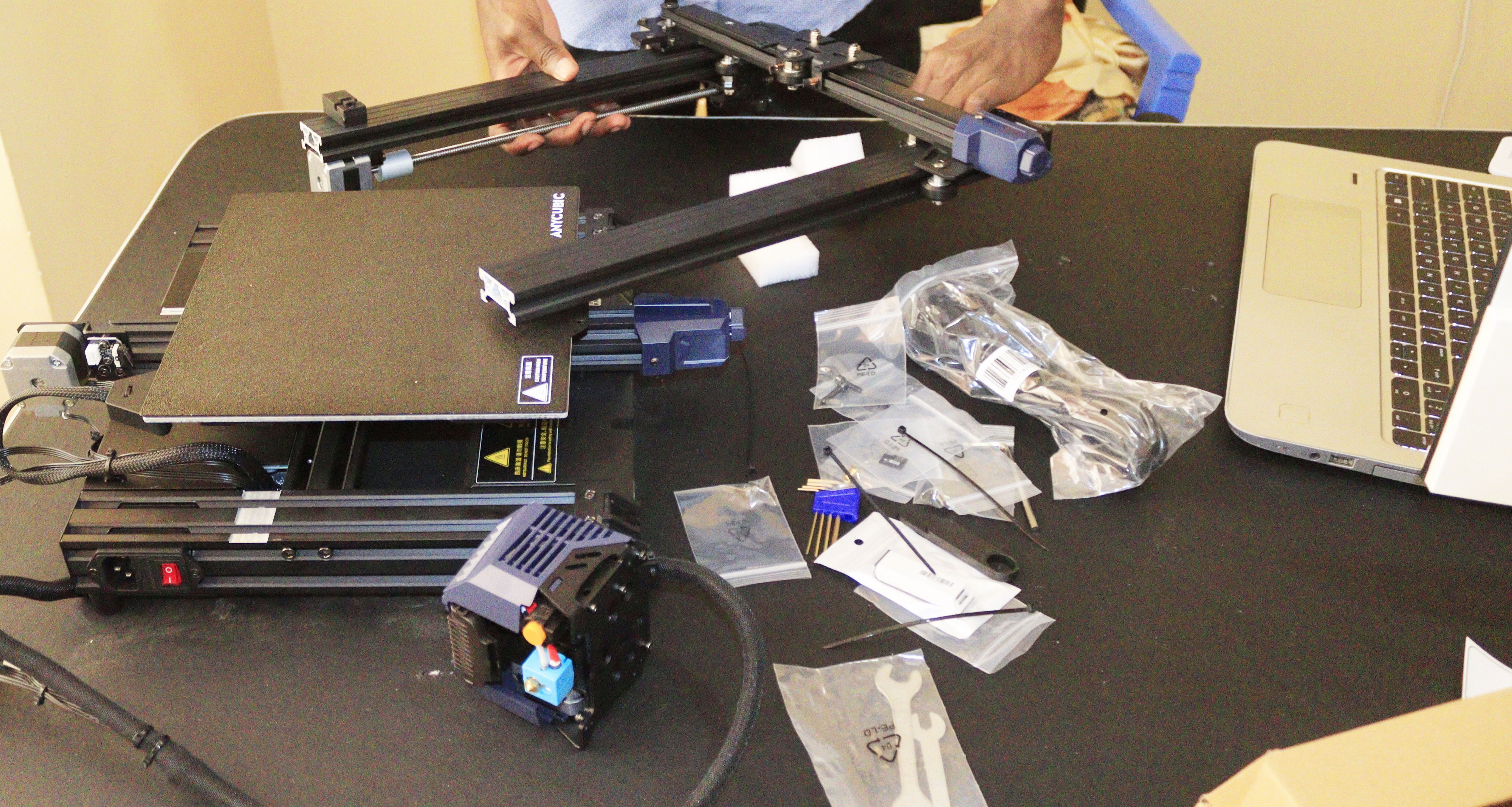

Шаг 3: Установка рамы

Ослабьте винты с обеих сторон в местах, где рама будет входить в основание. Вставьте профиль Z-оси в паз алюминиевого основания и выровняйте профиль по меткам. Затем закрепите раму винтами. Действуйте ровно и не перетягивайте, чтобы не сорвать резьбу.

Совет: держите раму под углом 90° относительно основания и проверяйте вертикальность уровнем или визуально.

Шаг 4: Установка конечного выключателя по X

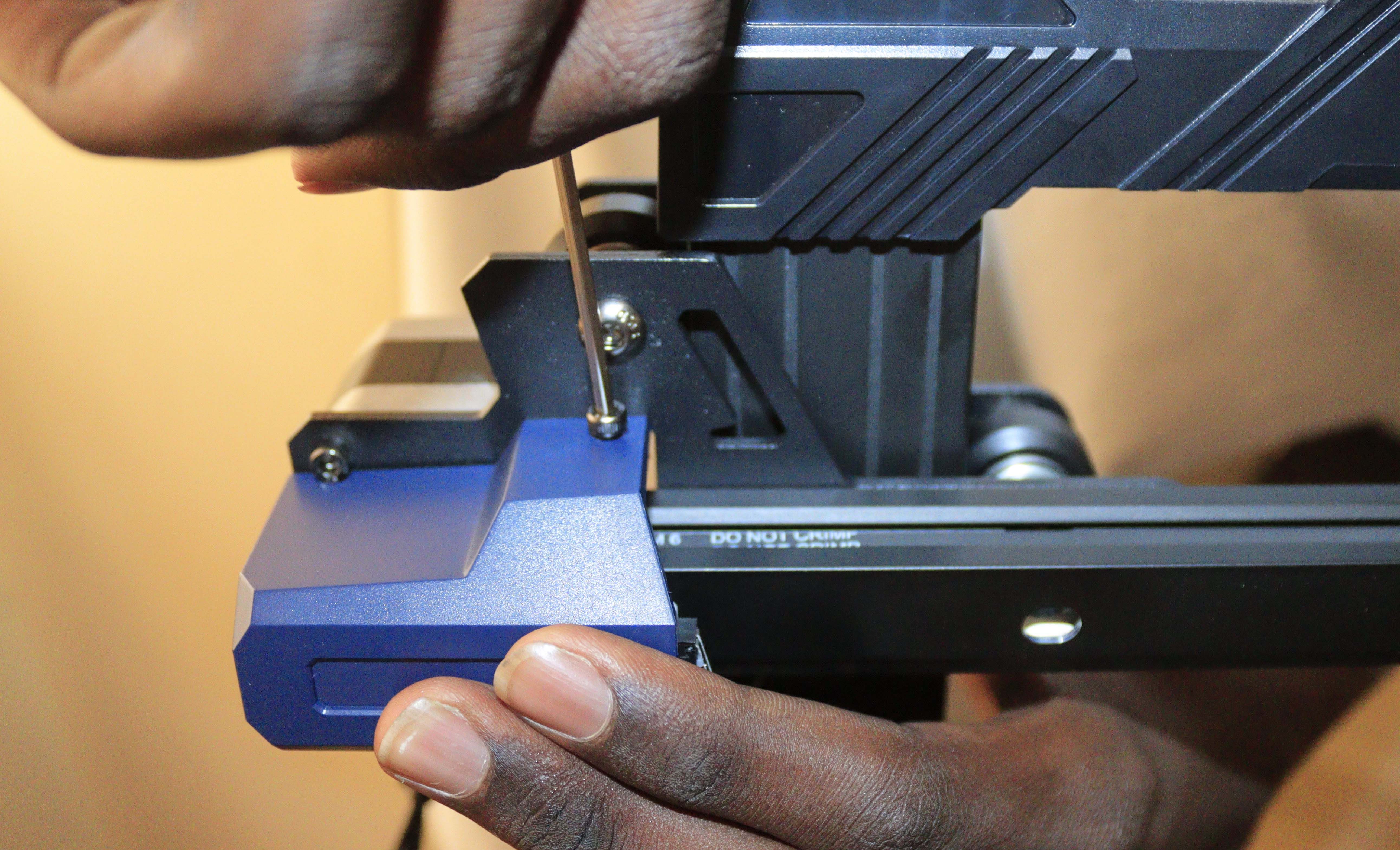

Ослабьте винты на кронштейне X-оси — не снимайте их полностью, достаточно создать зазор для установки. Установите модуль концевого выключателя на левый кронштейн X-оси и аккуратно затяните винты, не перетягивая.

Почему не перетягивать: излишнее усилие может повредить пластиковый корпус выключателя и нарушить его срабатывание.

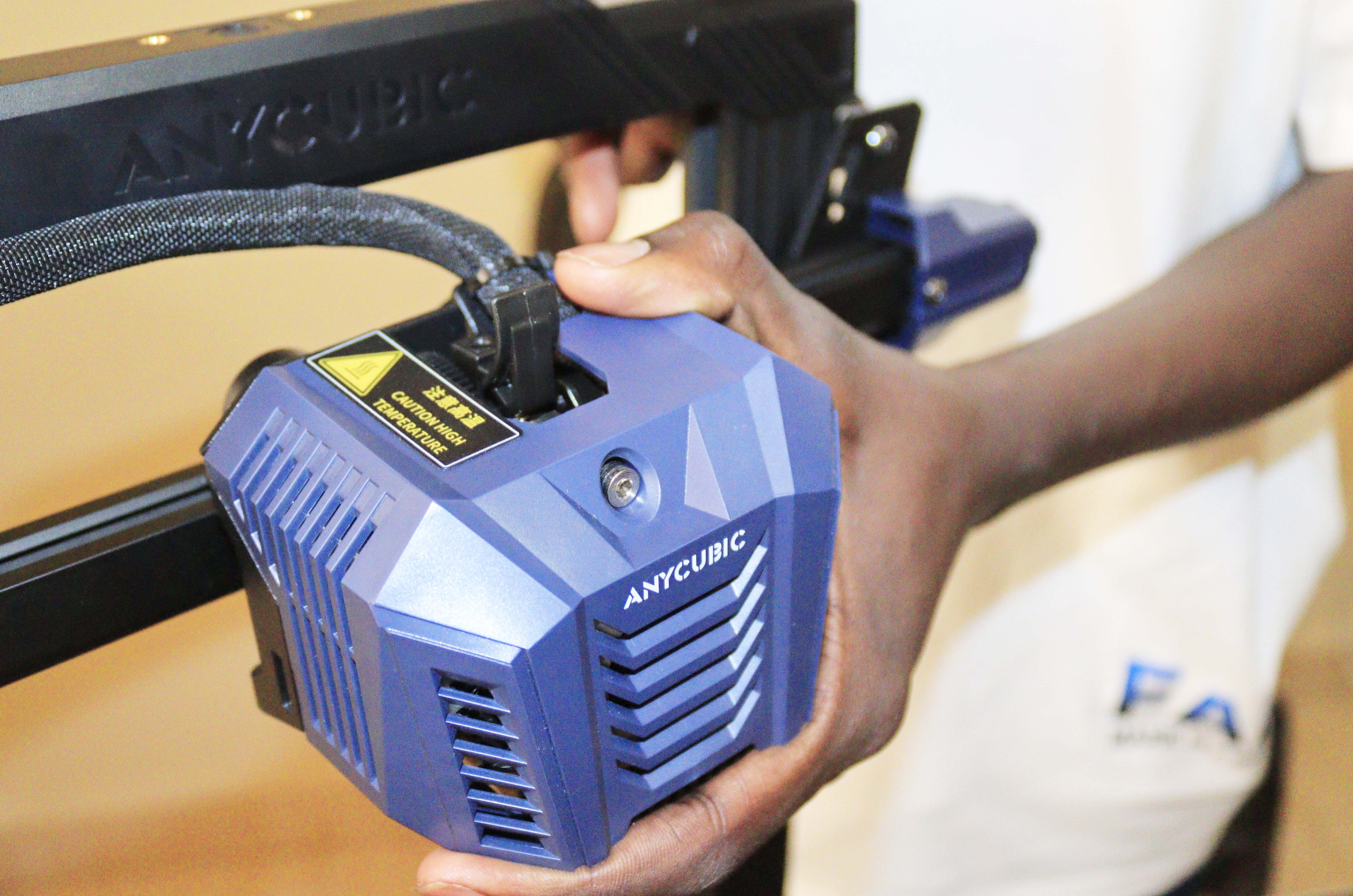

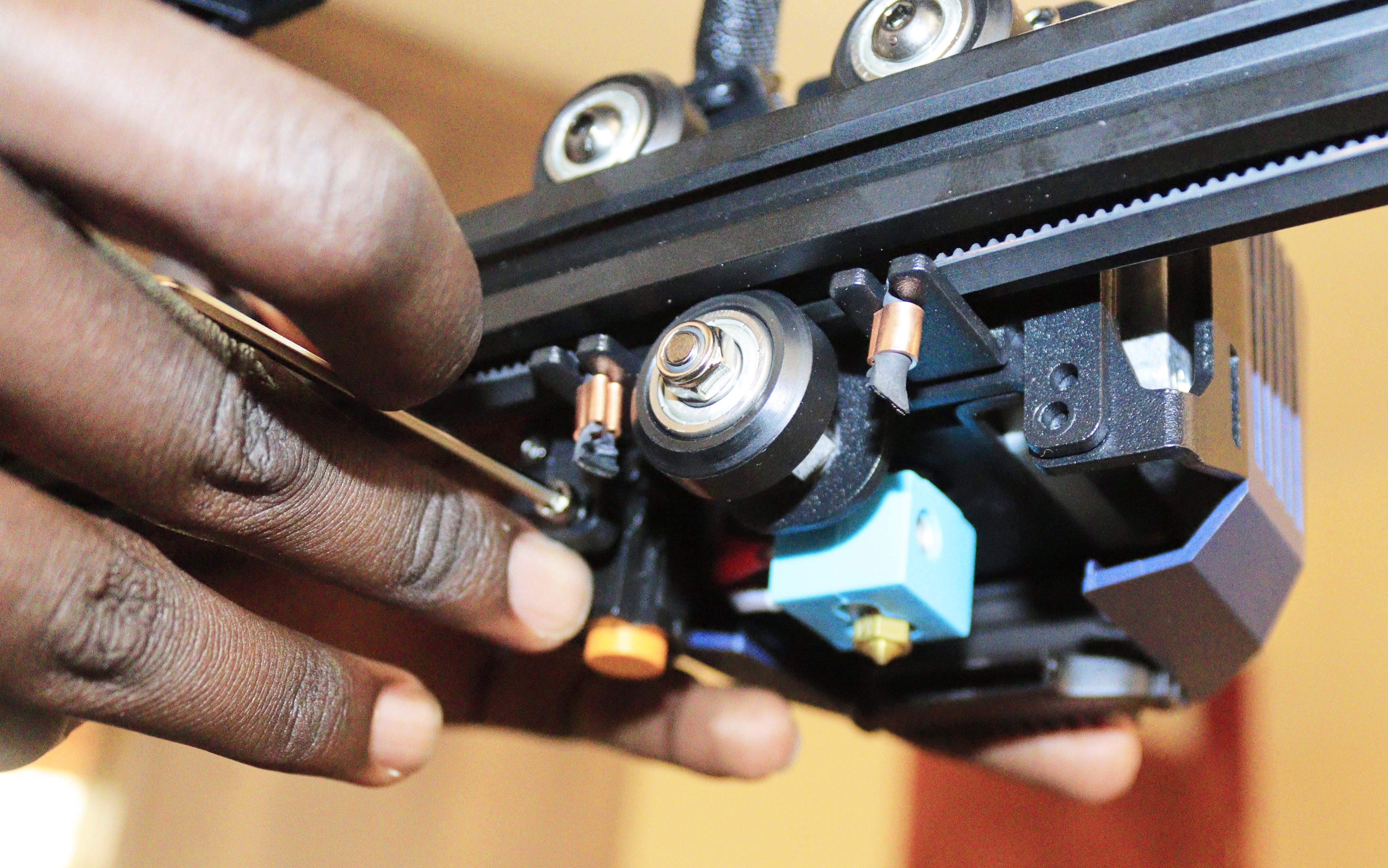

Шаг 5: Установка печатающей головки

Наденьте головку на X-ось в правильной ориентации и закрутите четыре крепёжных винта. Убедитесь, что кабели не зажаты и свободно лежат к задней части принтера.

Совет: при установке головки следите, чтобы направляющие были чистыми и без посторонних стружек.

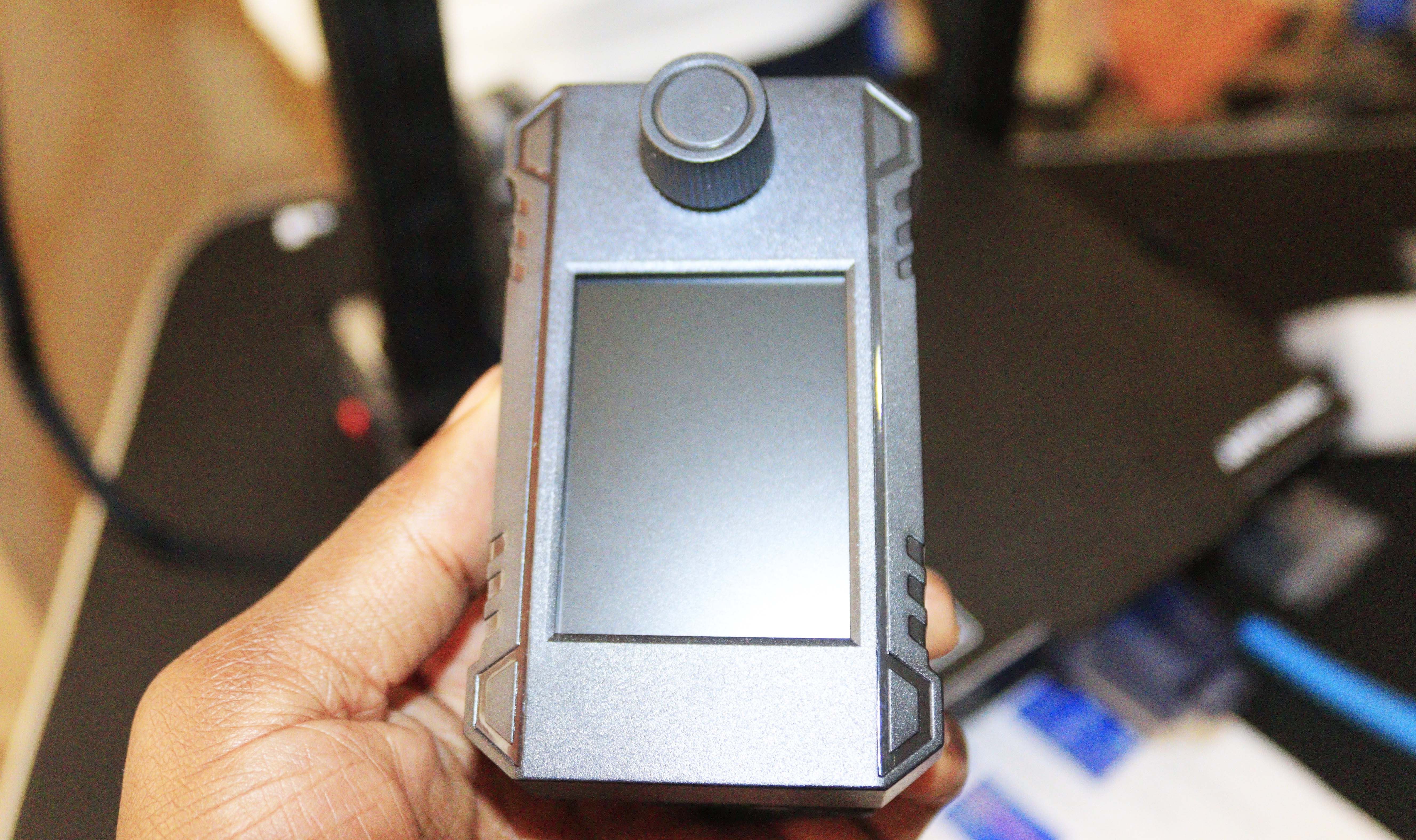

Шаг 6: Установка сенсорного LCD-экрана

Прикрутите экран к передней панели основания в месте с разъёмом для шлейфа. Используйте винты из комплекта и отвертку.

Подключите кабель экрана к разъёму на плате и нажмите, чтобы зафиксировать. Убедитесь, что кабель не перегибается под острым углом.

Критерий приёмки: экран уверенно зафиксирован, при включении подсветка активна.

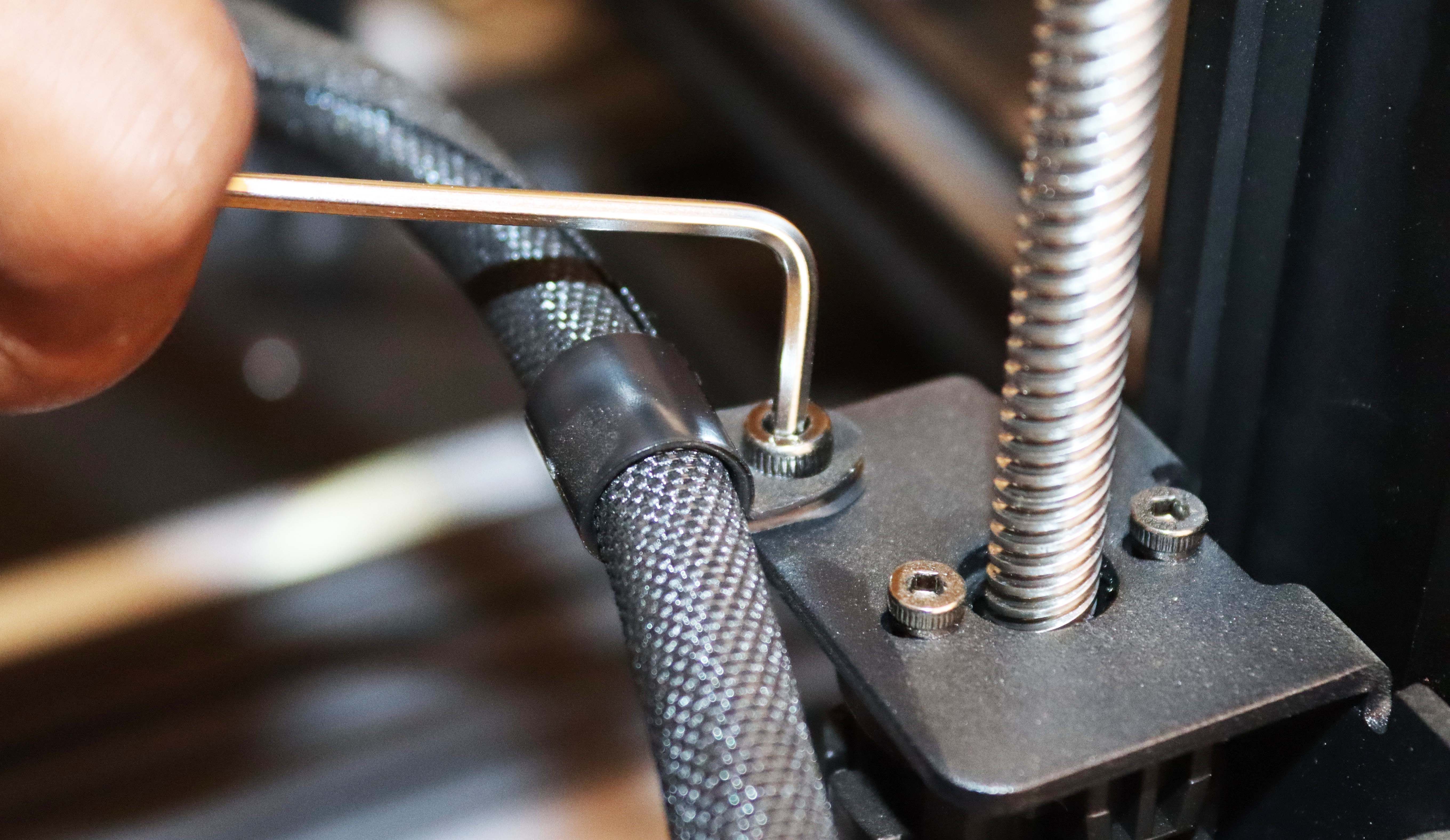

Шаг 7: Закрепление жгута проводов печатающей головки

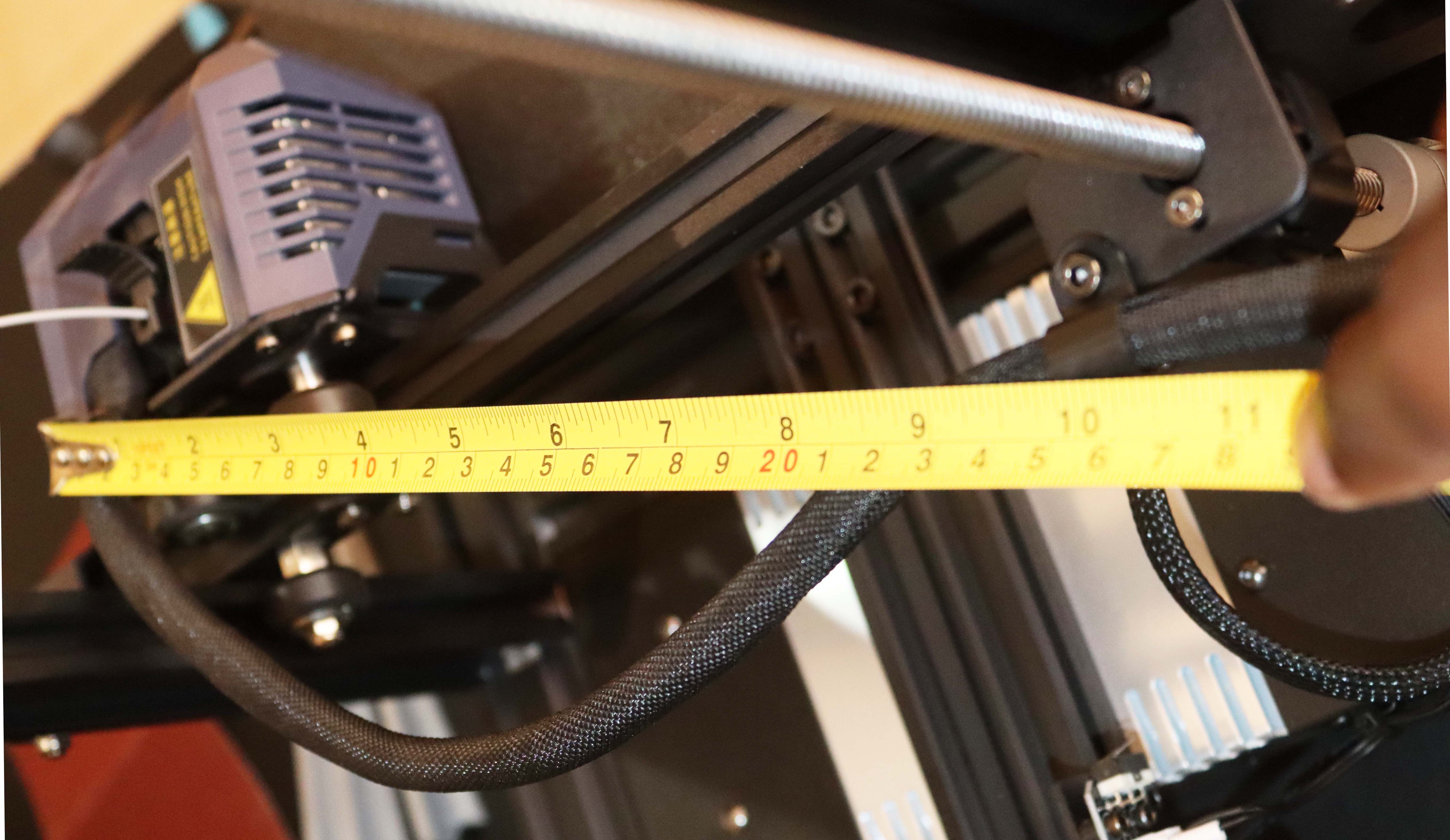

Используйте один винт M4 и R-образный хомут для фиксации жгута в предусмотренном кронштейне. Проверьте длину от хомута до точки подключения на головке: она должна быть около 26 см (10.25 дюйма).

Почему это важно: если длина меньше 26 см, при движениях головки проводка может натягиваться и быстро износиться.

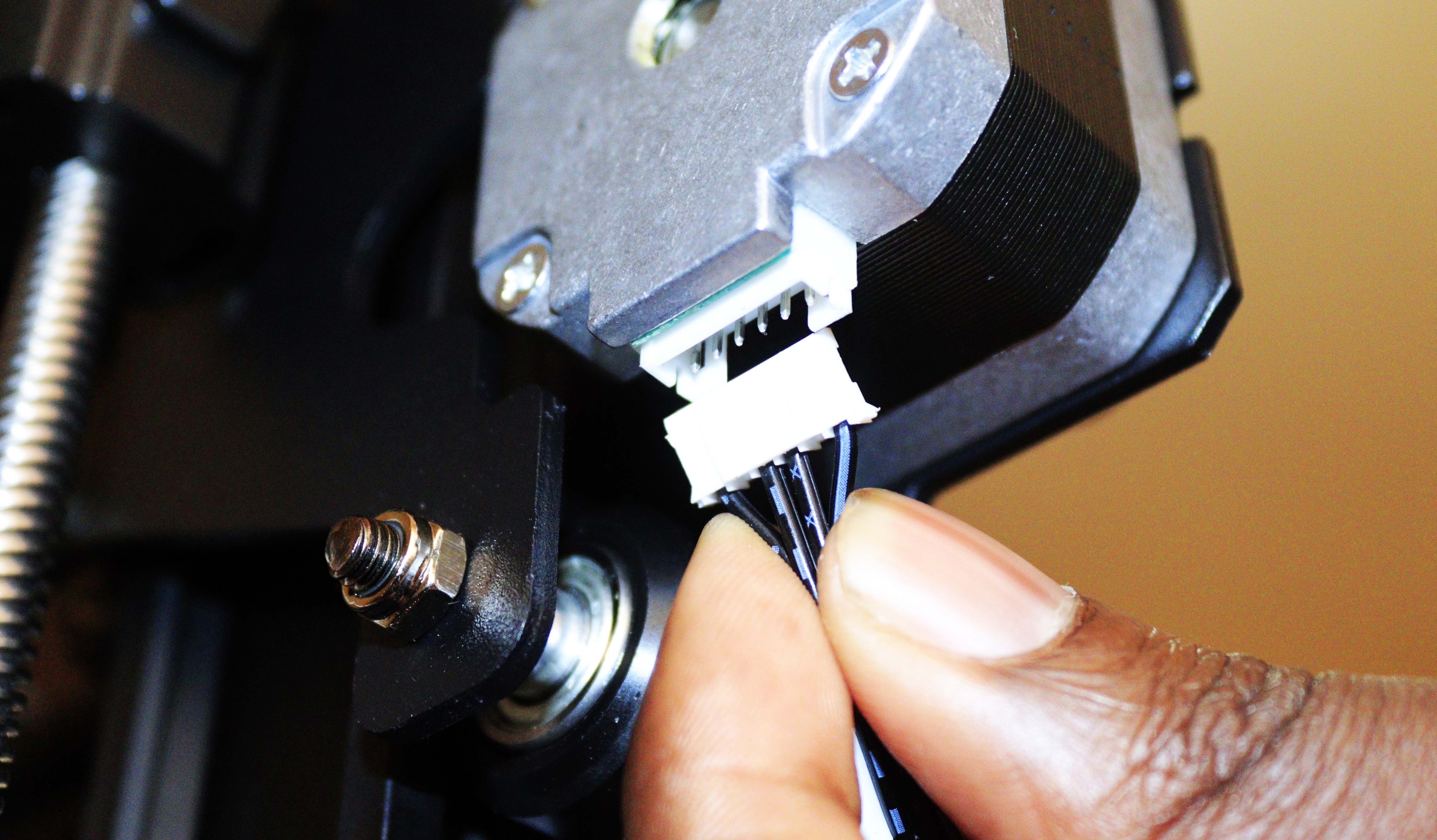

Шаг 8: Подключение проводки

Есть шесть основных подключений — подключите каждую параллельно к соответствующему разъёму:

• X мотор
• Ограничитель X
• Ограничитель Y
• Y мотор
• Z мотор
• Ограничитель Z

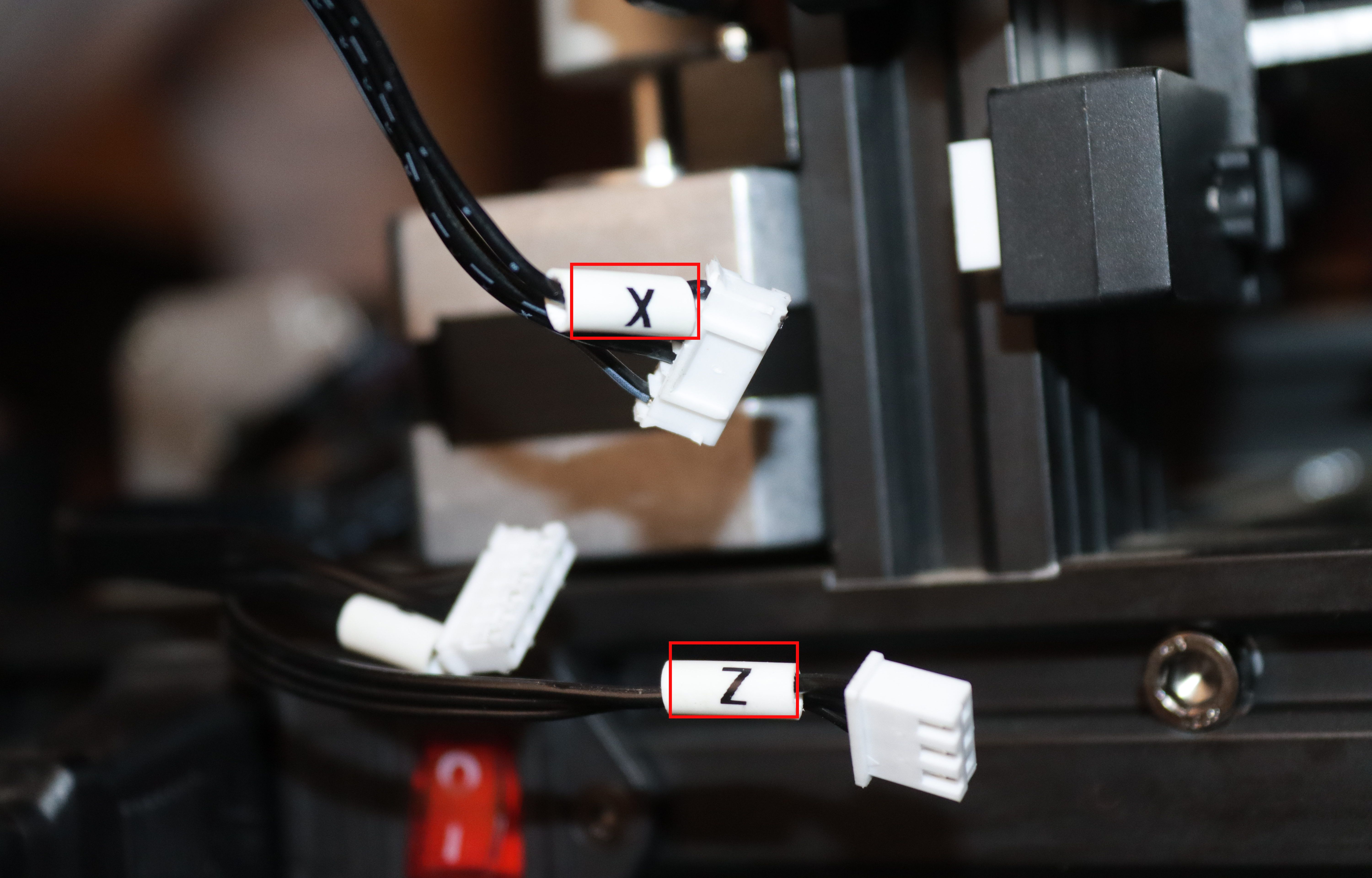

Провода промаркированы, поэтому подключение обычно прямое. Вставляйте аккуратно, без лишнего усилия.

Совет: на первых шагах фотографируйте подключение для обратной проверки и будущей диагностики.

Шаг 9: Проверка механики перед включением

Проверьте свободный ход осей вручную: слегка покачайте Y-ось, проверьте натяжение ремней, вращение колес Z-оси. При необходимости отрегулируйте эксцентриковые гайки и натяжение ремней.

Критерии приёмки:

• Y-ось не шатается при умеренном толчке.
• Печатная головка свободно скользит по X-оси.
• Колёса Z вращаются без заеданий.

Типичные проблемы и решения:

• Симптом: сильное биение при движении X. Решение: проверьте, не зажат ли ремень, и убедитесь в параллельности направляющих.
• Симптом: стуки по Z. Решение: проверьте зазор и затяжку винтов крепления рамы.

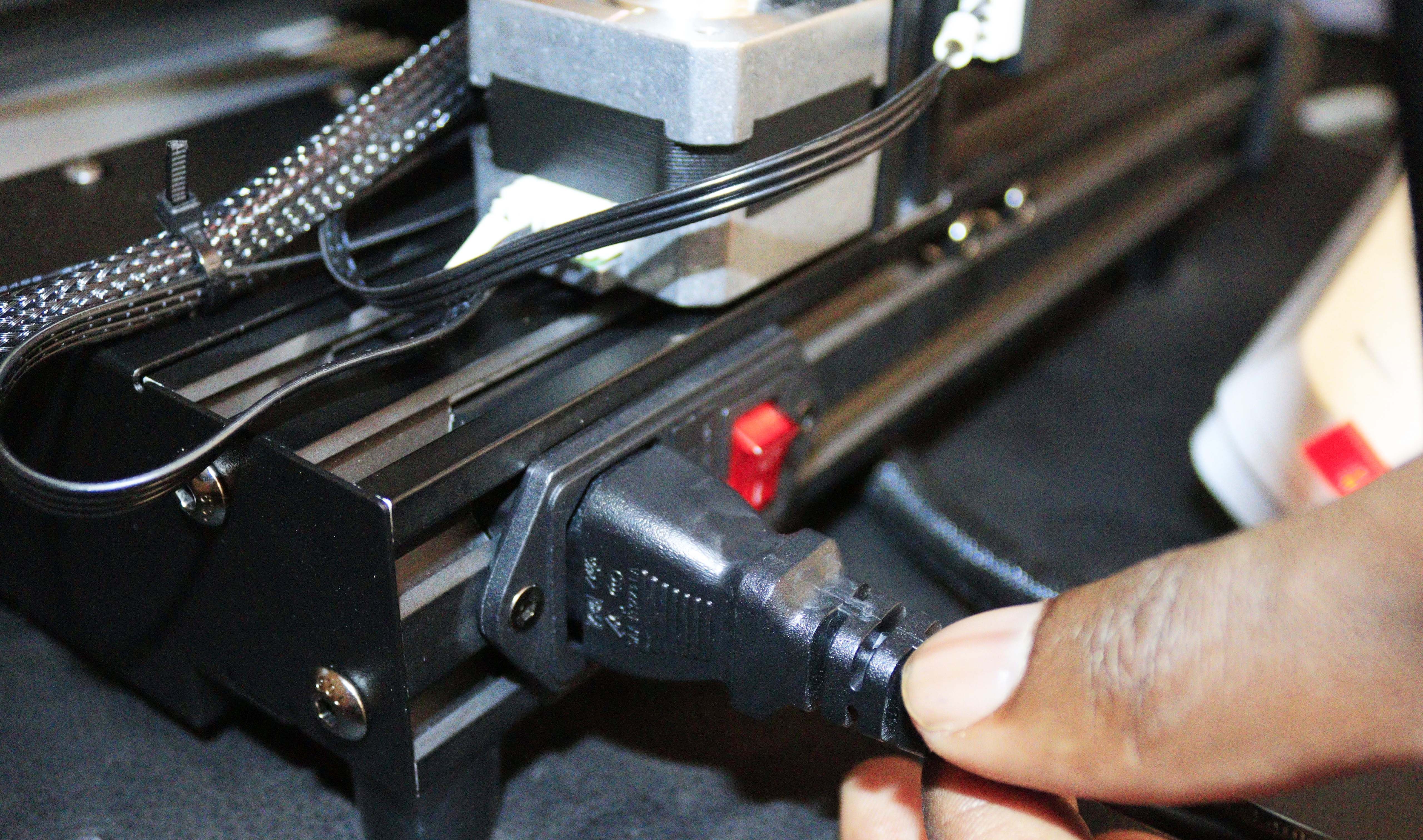

Шаг 10: Подключение питания и выбор напряжения

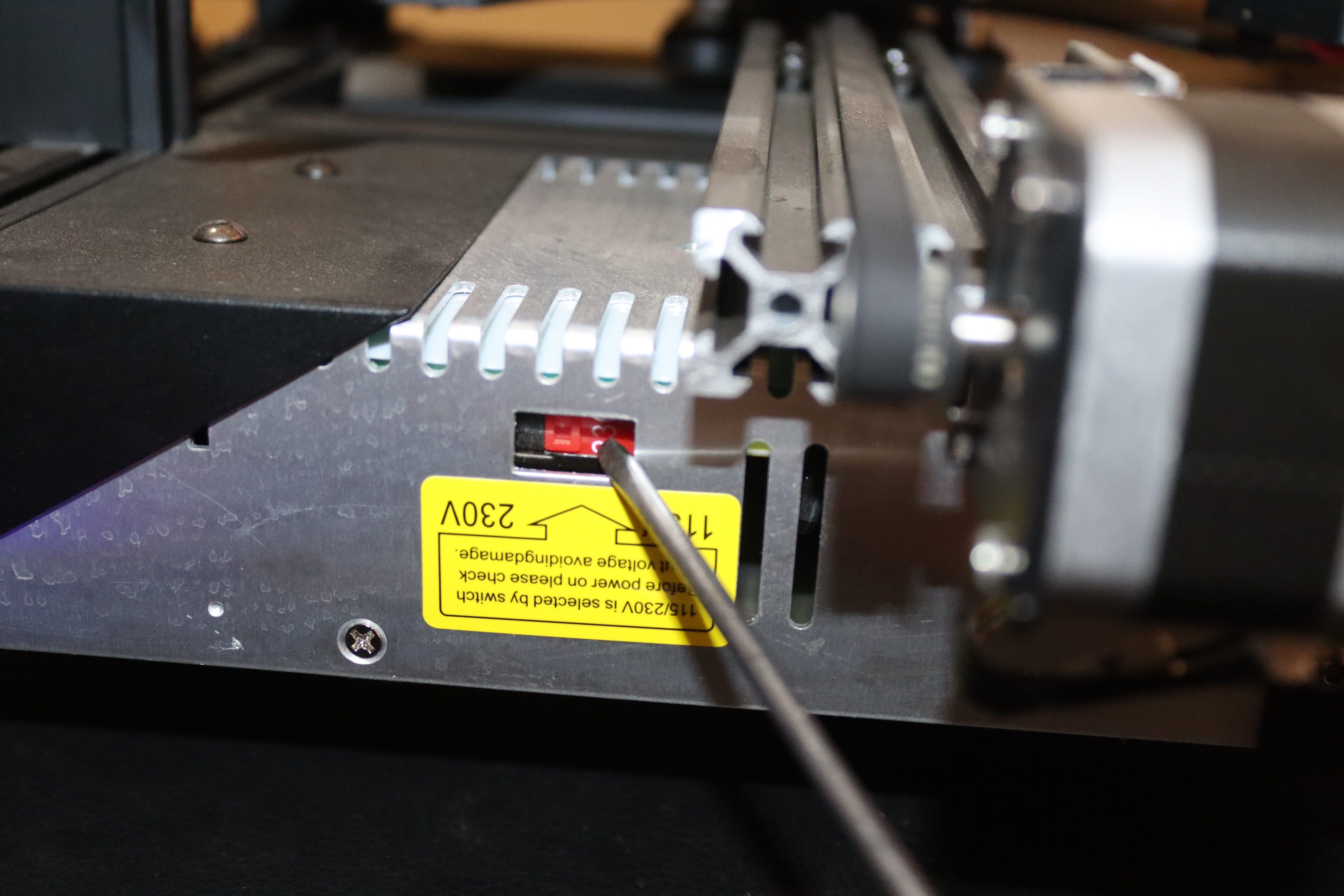

Подключите кабель питания к принтеру и розетке. Перед включением проверьте переключатель напряжения внутри корпуса: он должен соответствовать местной сети ~115 В или ~230 В.

В большинстве случаев по умолчанию установлен 230 В. Неправильная настройка напряжения может повредить блок питания — проверьте ещё раз перед включением.

После включения экран должен загореться. Если экран не отвечает, проверьте разъёмы и предохранители.

Быстрая калибровка и тестовая печать

1. На экране выполните автокалибровку стола (если есть соответствующая опция).
2. Проверьте высоту Z при нулевой точке: используйте лист бумаги для грубой настройки сопла к столику.
3. Загрузите тестовый G-code с карты памяти и запустите быстрый тестовый объект (например, куб 20×20 мм).

Критерии приёмки печати:

• Первый слой ровный, хорошо прилипает к столу.
• Нет пропусков в дорожках экструдера.
• Отсутствуют сильные артефакты при ускорениях.

Чеклист перед первой печатью

• Все винты основания и рамы затянуты
• Концевые выключатели установлены и подключены
• Жгут печатающей головки закреплён, длина ~26 см
• Ремни натянуты, эксцентрики отрегулированы
• Напряжение питания проверено и установлено
• Экран и моторы отвечают на команды
• Загружен и выбран тестовый G-code

Типичные ошибки и как их избежать

• Ошибка: нитка не подаётся — проверьте наличие филамента и целостность сопла.
• Ошибка: первый слой не прилипает — повысите температуру стола, скорректируйте Z-отступ.
• Ошибка: шумные моторы — проверьте крепления и уровни шума на холостом ходу.

Альтернативные подходы и советы опытных пользователей

• Если вы предпочитаете минимальную вибрацию, используйте резиновые подставки под ножки принтера.
• Для точной печати переключитесь на более медленные скорости печати и меньшие ускорения.
• Если требуется дополнительная адгезия, применяйте клеевые спреи, стикеры или ленточный клей.

Когда этот метод не подходит

• Если у вас сильно ограниченное рабочее место или нестабильное напряжение без внешнего стабилизатора, сначала подготовьте условия.
• Если вы не уверены в электрике, попросите специалиста проверить внутренние переключатели напряжения.

Мини-методология сборки (быстрый план)

1. Распаковка и проверка содержимого (5–10 мин)
2. Крепление основания и рамы (10–15 мин)
3. Установка головки и датчиков (10 мин)
4. Подключение проводки и проверка механики (10–15 мин)
5. Питание, калибровка и тестовая печать (10–20 мин)

Диагностика и план отката при ошибках

1. Признак: экран не включается — проверьте предохранитель и разъёмы питания.
2. Признак: моторы не двигаются — перепроверьте коннекторы моторов и питание платы.
3. Признак: неправильные команды — попробуйте перезагрузить принтер и вставить карту памяти заново.

Decision flowchart

flowchart TD
  A[Начало: принтер собран?] --> B{Включён экран?}
  B -- Да --> C{Оси двигаются вручную?}
  B -- Нет --> D[Проверить питание и предохранитель]
  C -- Да --> E[Запустить тестовую печать]
  C -- Нет --> F[Проверить моторы и разъёмы]
  D --> B
  F --> C
  E --> G{Первый слой OK?}
  G -- Да --> H[Готово к печати]
  G -- Нет --> I[Отрегулировать Z и адгезию]

Критерии приёмки

• Принтер механически стабилен и не имеет люфтов
• Электропитание установлено корректно
• Экран включается и реагирует на касания
• Тестовый куб печатается с ровным первым слоем

Краткая сводка

Anycubic Kobra Neo — удобная модель для новичков и домашних мастерских. Её сборка занимает от получаса до часа. Ключевые моменты: проверить комплектность, правильно закрепить раму и жгут проводов, установить напряжение питания и выполнить проверку механики перед первой печатью.

Полезные ссылки и примечания

• Сохраняйте упаковку до полной проверки работоспособности.
• Если обнаружите дефект или недокомплектацию, обратитесь в сервис Anycubic и приложите фото комплекта.

Сводка ключевых пунктов:

• Время сборки: ~30–60 минут
• Критическая длина жгута: ~26 см
• Напряжение: проверьте на 115/230 В

Спасибо за внимание — удачных печатей!
