Умные выключатели без нейтрали: как получить функциональность «умного» выключателя и обходные решения

Содержание

• Краткий обзор проблемы и зачем нужна нейтраль
• Как проверить наличие нейтрали в коробке
• Альтернативы для домов без нейтрали
• Пошаговые инструкции и чек-листы для разных ролей
• Решение в зависимости от ситуации: дерево решений
• Матрица совместимости и рекомендации по устройствам
• Риски, меры предосторожности и тесты приёма
• Краткий глоссарий и итог

Почему нейтральный провод важен

Нейтраль (в частной электрике обычно обозначаемая как “N” или белый/серый провод) возвращает ток в источник питания. Умным выключателям нужна постоянная подача питания, даже когда нагрузка (лампа) выключена, чтобы оставаться доступными для управления по Wi‑Fi, Zigbee, Z‑Wave или Bluetooth. Без нейтрали многие умные выключатели не смогут запитать свою электронику.

Важно: национальные электрические нормативы (в США — NEC) начали требовать наличие нейтрали в монтажных коробках для выключателей примерно с 2011 года. Это означает, что в домах, построенных или капитально отремонтированных после 2011 года, нейтраль чаще присутствует. В старых домах, особенно 1980-х годов и ранее, нейтрали может не быть.

Важно: ни в коем случае не соединяйте нейтраль с проводом, который не является нейтралью. Неправильные соединения вызывают короткие замыкания, пожары и повреждение оборудования.

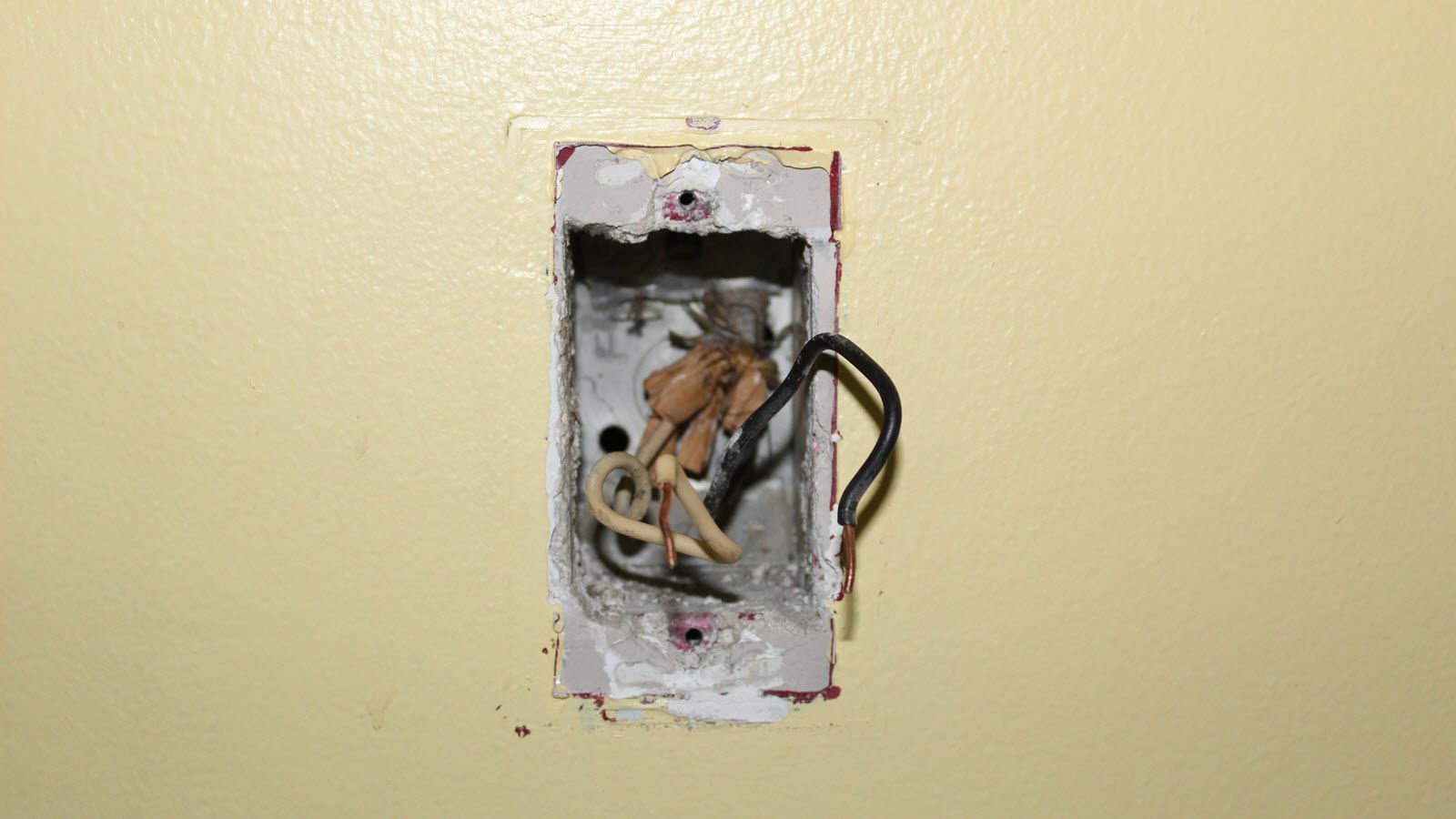

Как безопасно проверить наличие нейтрали в монтажной коробке

Важно: выполнять любые действия на электропроводке может только подготовленный специалист. Следующий раздел описывает методику для понимания и общения с электриком, а не инструкцию «сделай сам» для неподготовленных людей.

Пошаговая методика осмотра (для понимания):

1. Отключите питание на автоматическом выключателе (предохранителе) и проверьте отсутствие напряжения индикатором. Если вы не уверены, прекратите работы и вызовите электрика.
2. Снимите лицевую панель выключателя.
3. Внутри монтажной коробки ищите провода следующих цветов и признаков:
   • Черный/красный — обычно фазные («line» или «hot»).
   • Белый/серый — чаще всего нейтраль («neutral»), иногда использованы как переходные в случае петли управления — поэтому цвет не гарантирует функцию.
   • Голый медный/зеленый — заземление.
4. Если вы видите несколько скрученных белых проводов, возможно, нейтраль есть, но она может быть зажата в задней части коробки.
5. Для подтверждения используйте мультиметр: под напряжением измерьте между предполагаемой «line» и «нейтраль» — должно быть ~230 В (или ~120 В в странах с такой системой). Снова: это должен делать квалифицированный специалист.

Примечание: в некоторых старых схемах используется “switch loop” — когда в коробке есть только два провода (фаза и переключаемая линия к лампе), и на нейтрали в коробке нет. В таких случаях нейтраль находится у светильника, а не у выключателя.

Основные альтернативы для домов без нейтрали

Если вас смущает отсутствие нейтрали либо вы не хотите делать проводку, рассмотрите эти варианты. Для каждого варианта приведены плюсы, минусы и типичный сценарий использования.

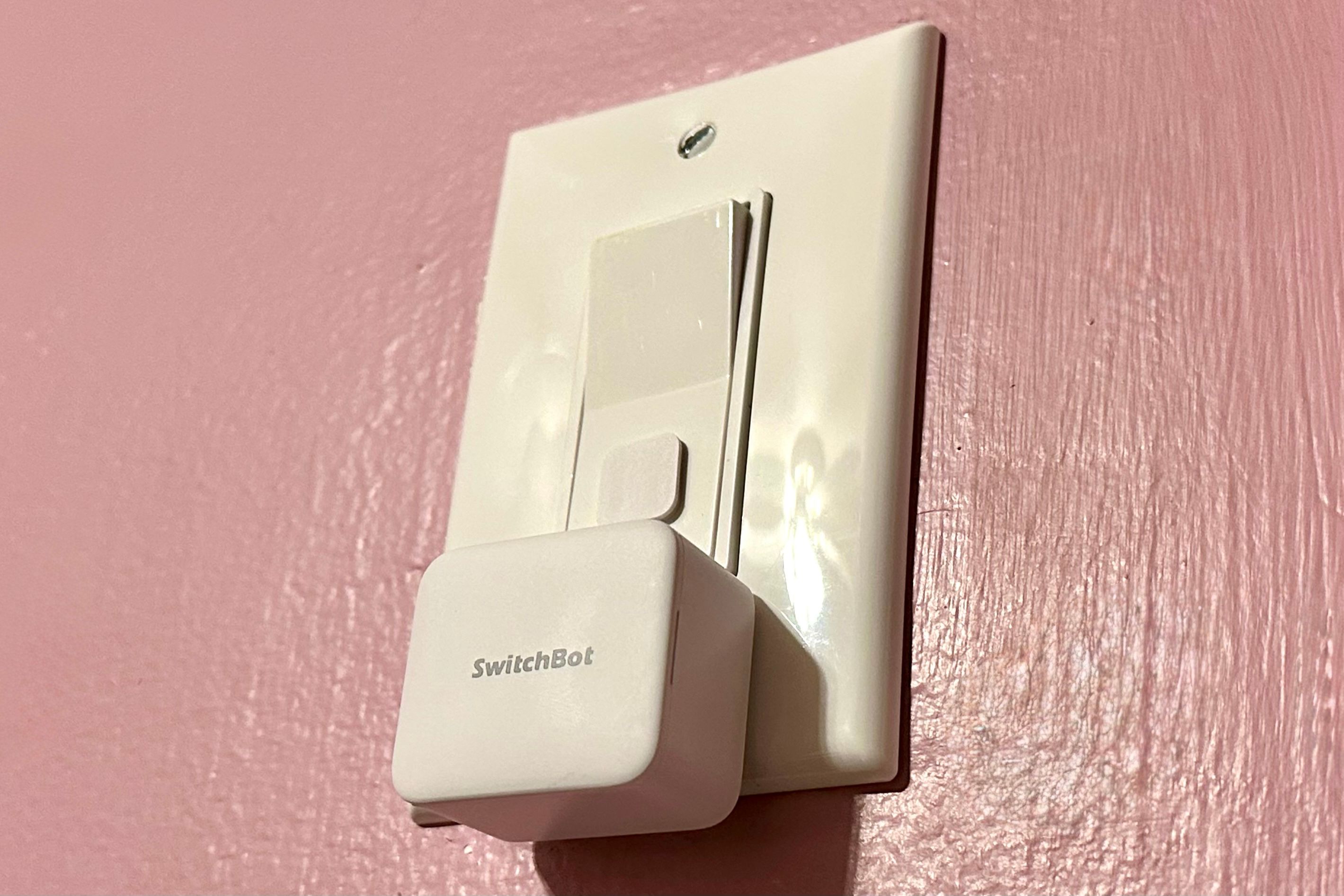

1) Толкатель кнопок (button pusher) — механический робот, который нажимает ваш существующий переключатель

Описание: маленькое устройство приклеивается рядом с вашим рычажным (rocker/paddle) выключателем и механически нажимает его. Работает автономно от батареи или встроенной батареи в устройстве.

Плюсы:

• Не требует вмешательства в проводку и нейтрали.
• Быстрое и обратимое решение для арендованных квартир.
• Работает с голосовыми ассистентами через мост/хаб (при необходимости).

Минусы:

• Видно на стене — устройство достаточно громоздкое.
• Требует, чтобы у вас именно рокер/паддл-выключатель (не подойдёт для тумблеров / полюсных переключателей с выступающей ручкой).
• Механическая часть может со временем изнашиваться.

Примеры: SwitchBot Button Pusher + SwitchBot Hub 2 (для интеграции в HomeKit через Matter) — для полного набора функциональности потребуется мост.

Когда подходит: хотите минимально инвазивное решение и не против видимого устройства на стене.

2) Умные лампочки (smart bulbs)

Описание: обычная лампочка заменяется на умную, которая управляется по Wi‑Fi, Bluetooth, Zigbee и т.д.

Плюсы:

• Простая установка — вкрутил и настроил приложение.
• Широкие возможности по цвету и яркости.
• Совместимость с большинством платформ (Google, Alexa, HomeKit через мосты).

Минусы:

• Физический выключатель должен оставаться в положении «вкл.», иначе лампочка теряет питание и теряется удалённый контроль.
• При частом использовании физического выключателя лампочки могут сбрасываться в режим настройки.
• Стоимость комплекта лампочек может быть выше, чем простого выключателя в долгосрочной перспективе, если много точек освещения.

Примеры: Govee (Bluetooth), Philips Hue (требует мост для Zigbee и лучшей интеграции), Kasa (TP‑Link) — при выборе обращайте внимание на протокол и требуемый хаб.

Когда подходит: у вас отдельные светильники, лампочки легко доступны и вы готовы оставить выключатель постоянно в ON.

3) Беспроводная физическая кнопка (smart button)

Описание: маленькая беспроводная кнопка, которая может запускать сценарии/рут у вашего хаба или напрямую управлять лампочками через Bluetooth.

Плюсы:

• Сохраняет тактильность выключателя без вмешательства в проводку.
• Может быть размещена в любом месте, гостям понятно, что и как работает.
• Батарейные модели работают годами.

Минусы:

• Обычно нужна связка с другими устройствами (лампочки/розетки/хаб) для полного набора функций.
• Ещё одно устройство, которое нужно держать заряженным/менять батарейки.

Примеры: Flic 2 — интеграция с голосовыми помощниками через хаб/скрипты.

Когда подходит: хотите сохранить удобство физической кнопки без прокладки проводов.

4) Устройства, не требующие нейтрали (специальные модели выключателей и реле)

Некоторые производители выпускают выключатели и модули, которые не требуют нейтрали, потому что они черпают небольшую энергию через фазу/нагрузку. Это достигается тонкими схемами, часто с небольшим потреблением в выключенном состоянии.

Плюсы:

• Похожи по внешнему виду на обычные выключатели и не требуют видимых внешних устройств.

Минусы:

• Могут работать нестабильно с низкоэнергетическими LED‑лампами (небольшая токовая утечка может вызывать мерцание).
• Требуют аккуратной установки и соответствия электросхеме.
• Поддержка и совместимость различаются по регионам и моделям.

Пример в статье: GE Cync Smart Switch — заявлен как модель, не требующая нейтрали в ряде конфигураций.

Когда подходит: вы хотите минимальный визуальный след и не боитесь выполнить небольшую проводку.

5) Встраиваемые микрореле (in‑line/behind‑the‑switch relays)

Описание: компактные релейные модули (например, Aeotec Nano, Shelly, Sonoff, другие), которые ставятся за выключатель в монтажной коробке или в распределительной коробке у светильника. Многие такие модули требуют нейтрали, но есть варианты для схем без нейтрали с определёнными ограничениями.

Плюсы:

• Позволяют оставлять существующие выключатели и добавить «ум» в цепь.
• Поддерживают автоматизацию и интеграцию в экосистемы.

Минусы:

• Требуют места в коробке; не во всех коробках модуль физически помещается.
• Часть модулей всё же требуют нейтраль.
• Установка безопаснее в руках профессионала.

Когда подходит: вы хотите скрытое решение с возможностью локальной автоматизации.

Когда альтернативы не подойдут (примеры и ограничения)

• Если требуется централизованный мониторинг энергопотребления на уровне линии — простая умная лампочка не даст данных по всей линии.
• Если у вас много точек освещения, умная лампочка в каждой — дорого и неудобно для единого управления.
• В схемах с несколькими переключателями (перекрёстные/клавишные цепи) механический толкатель может не обеспечить корректную логику.

Если необходимо надежное, локальное управление с минимальными задержками и поддержкой SRT/OTA, лучше выбрать проводное решение с нейтралью и профессиональной установкой.

Дерево принятия решения (Mermaid)

flowchart TD
  A[Есть нейтраль в коробке?] -->|Да| B{Хотите менять проводку?}
  A -->|Нет| C{Готовы делать косметические внешние решения?}
  B -->|Да| D[Установить умный выключатель с нейтралью]
  B -->|Нет| E[Установить микрореле за выключателем 'если место']
  C -->|Да| F[Использовать button pusher]
  C -->|Нет| G{Можно ли оставить выключатель всегда в 'вкл'?}
  G -->|Да| H[Умные лампочки]
  G -->|Нет| I[Беспроводная кнопка + умные лампочки или умные розетки]
  E --> D
  F --> Z[Интеграция с хабом по желанию]
  H --> Z
  I --> Z

Чек-листы по ролям

Для домовладельца (быстрая проверка перед покупкой)

• Определите тип выключателя (rocker/paddle или toggle).
• Проверьте доступность монтажной коробки и наличие нейтрали (вызвав электрика, если не уверены).
• Решите, важен ли вам внешний вид (скрытое решение) или скорость и обратимость.
• Выберите стратегию: умный выключатель, умная лампочка, button pusher или микрореле.
• Подготовьтесь к покупке моста/хаба, если выбранное устройство его требует.

Для арендатора

• Если работы с проводкой запрещены — рассматривайте button pusher, умные лампочки и беспроводные кнопки.
• Убедитесь, что устройство легко удаляется и не повредит стены.

Для электрика / специализированного установщика

• Перед началом работ выключите питание и подтвердите отсутствие напряжения.
• Уточните, какие нагрузки подключены к линии (последовательность ламп, LED‑драйверы и т.д.).
• Если ставите умный выключатель, проверьте место в коробке для подключения всех проводов и нейтрали.
• Документируйте изменения в электрической схеме клиента.

Матрица совместимости — что учитывать при выборе

• Протокол: Wi‑Fi (простая интеграция с интернетом), Zigbee/Z‑Wave (требуют хаб), Bluetooth (локальное, ограниченный радиус).
• Наличие нейтрали: большинство классических умных выключателей требуют нейтраль; некоторые модели и реле — нет.
• Тип нагрузки: лампы с LED‑драйверами могут мерцать при неожиданных утечках тока; некоторые выключатели не совместимы с LED без дополнительного нагрузки или конденсатора.
• Место установки: глубина монтажной коробки влияет на возможность установки микрореле.
• Поддержка экосистемы: если вы используете HomeKit, Matter, Alexa, Google — проверьте совместимость и наличие моста.

Критерии приёмки (Test cases / Acceptance criteria)

1. Устройство отвечает на команды из приложения в течение приемлемого времени (обычно <2 с для локального соединения).
2. Физический выключатель сохраняет ожидаемую функциональность: при полном отключении питания состояние корректно восстанавливается.
3. Нет заметного мерцания ламп после установки (особенно для LED).
4. Устройства корректно работают с выбранными сценами/рутинными сценариями и голосовыми ассистентами.
5. Проводка и соединения безопасно изолированы и соответствуют стандартам.

Риски и меры смягчения

Риск: поражение электрическим током при работе с проводкой. Митигирование: всегда отключайте питание и привлекайте лицензированного электрика.

Риск: короткое замыкание или пожароопасная переделка. Митигирование: используйте сертифицированные устройства и соблюдайте инструкцию производителя.

Риск: мерцание или ненадёжная работа при LED‑нагрузках. Митигирование: выбирайте совместимые выключатели/реле или добавляйте согласующие элементы (резистор/конденсатор) по рекомендации производителя.

Риск: утечка данных или небезопасная интеграция в облако. Митигирование: выбирайте устройства с локальной интеграцией или с хорошей политикой безопасности; меняйте дефолтные пароли и обновляйте прошивку.

Краткая методология выбора (mini‑methodology)

1. Определите физические ограничения (есть ли нейтраль, тип выключателя, место в коробке).
2. Определите требования к функционалу (локальная автоматизация, голосовые команды, мониторинг энергии).
3. Оцените бюджет и допустимую степень вмешательства в проводку.
4. Выберите подход: проводной умный выключатель / микрореле / умные лампочки / button pusher / беспроводная кнопка.
5. Выполните тесты приёмки и задокументируйте изменения.

Советы по установке и уважению к дизайну

• Если внешний вид для вас важен, откажитесь от громоздких внешних устройств и выберите скрытые реле или аккуратные клавишные модели.
• При замене множества точек света в доме сравните долгосрочную стоимость умных лампочек и проводных выключателей.
• В многоточечных схемаx (два или более переключателя на одну лампу) заранее обсуждайте схему с электриком — некоторые решения требуют корректной разводки.

Безопасность и приватность

• Используйте только устройства с проверенной репутацией и своевременными обновлениями прошивки.
• Если устройство требует облачного сервиса, ознакомьтесь с политикой хранения данных и шифрованием.
• Для критичных сценариев (замки, охрана) предпочитайте локальные или гибридные решения с двухфакторной аутентификацией.

1‑строчный глоссарий

• Нейтраль (Neutral): провод, возвращающий ток к источнику.
• Фаза (Line/Hot): провод, подающий напряжение к нагрузке.
• Нагрузка (Load): прибор или лампа, подключённая к линии.
• Switch loop (петля управления): проводка, где нейтраль находится не в коробке выключателя.
• Hub/Bridge: устройство, которое связывает локальные протоколы с сетью/облаком и другими экосистемами.
• Matter: межплатформенный стандарт умного дома.

Тесты и приёмка после установки

• Подтвердите, что устройство сохраняет стабильное подключение в течение минимум 24 часов.
• Проверьте работу всех сценариев (однократное нажатие, длинное, двойное) и соответствие ожиданиям.
• Проведите тест отключения питания и восстановления, чтобы убедиться в правильной инициализации состояния устройств.

Частые сценарии и рекомендации

• Если вы арендуете жильё и хотите простое решение: начните с умных лампочек и одной беспроводной кнопки для удобства гостей.
• Если вы собственник и хотите элегантное решение для многих точек: рассмотрите прокладку нейтрали и установку умных выключателей или микрореле.
• Если есть требования к энергомониторингу — выбирайте реле/выключатели с поддержкой измерения потребления или специализированные счётчики.

Краткое резюме

• Наличие нейтрали в коробке упрощает установку большинства умных выключателей, но её отсутствие не блокирует возможность автоматизации.
• Альтернативы: button pusher, умные лампочки, беспроводные кнопки, специализированные выключатели без нейтрали, микрореле.
• Безопасность: любые работы с проводкой должны выполнять квалифицированные электрики; при выборе устройств обращайте внимание на совместимость с нагрузкой и экосистемой.

Если вы хотите, я могу помочь составить план действий под вашу конкретную ситуацию: укажите тип выключателя (rocker/toggle), год постройки дома и какие экосистемы вы используете (Google Home, Apple HomeKit, Alexa и т. п.).
