Модернизация 3D-принтера светодиодной подсветкой для контроля первого слоя

Введение

Успех 3D-печати во многом зависит от качества первого слоя: даже небольшая струйка пластика из сопла может нарушить адгезию и испортить модель. Не у всех есть принтеры с автоматическими процедурами вытирания сопла, поэтому полезно уметь наблюдать за стартовым этапом печати вручную. Для этой задачи достаточно хорошего освещения, которое можно недорого и просто интегрировать в существующий принтер.

В этой инструкции описан надежный подход: установка SMD LED-ленты в 3D-печатный держатель, монтаж в Т-слот алюминиевого профиля и подключение к питанию принтера. Пошаговые инструкции помогут безопасно выполнить работу даже при ограниченных навыках.

Важно: перед любыми действиями отключите принтер от сети и убедитесь в отсутствии питания на разъёмах.

Основные варианты использования и когда это не даст эффекта

• Подходит для ручного наблюдения за первым слоем и быстрой визуальной диагностики.
• Не заменяет автоматические процедуры вытирания сопла или системы контроля первого слоя (например, BLTouch).
• Маленькая LED-подсветка может не справляться при полном дневном освещении или если требуется равномерная цветокоррекция для фотосъёмки модели.

Инструменты и материалы

Ниже перечислены обязательные и опциональные предметы. Прочитайте весь список и отметьте, что у вас уже есть, чтобы не остановиться посреди сборки.

Обязательные элементы

• 3D-принтер.
• SMD LED-лента (см. раздел о выборе типа).
• Ножницы.
• Филамент для 3D-печати (PLA, PETG или ABS).
• Монтажный провод (сечение зависит от выбранного напряжения).
• Съемник изоляции проводов или острый нож.
• M3 T-slot гайка (drop-in тип рекомендуется).
• Винт M3 с полусферической головкой 6 мм и отвертка под него.

Дополнительно можно иметь под рукой

• Отвертка Phillips (#1 или #2).
• Безопасные клеммы для соединения ленты и проводов без пайки.
• Паяльник и припой.
• Термоусадочная трубка (10 мм).
• Термопистолет или зажигалка.
• Наконечники кольцевые или вилочные.
• Кримпер для изолированных наконечников.

Факт-бокс: ключевые числа

• Популярные рабочие напряжения лент: 5 В, 12 В, 24 В.
• Пример расчёта: лента 24 В, 24 Вт/м, длина 0,5 м → P = 12 Вт → I = P / V = 12 Вт / 24 В = 0,5 А.
• При 12 В та же длина потребует примерно 1 А, при 5 В — около 2,4 А (при тех же ваттах на метр).

Шаг 1: выбор места для установки

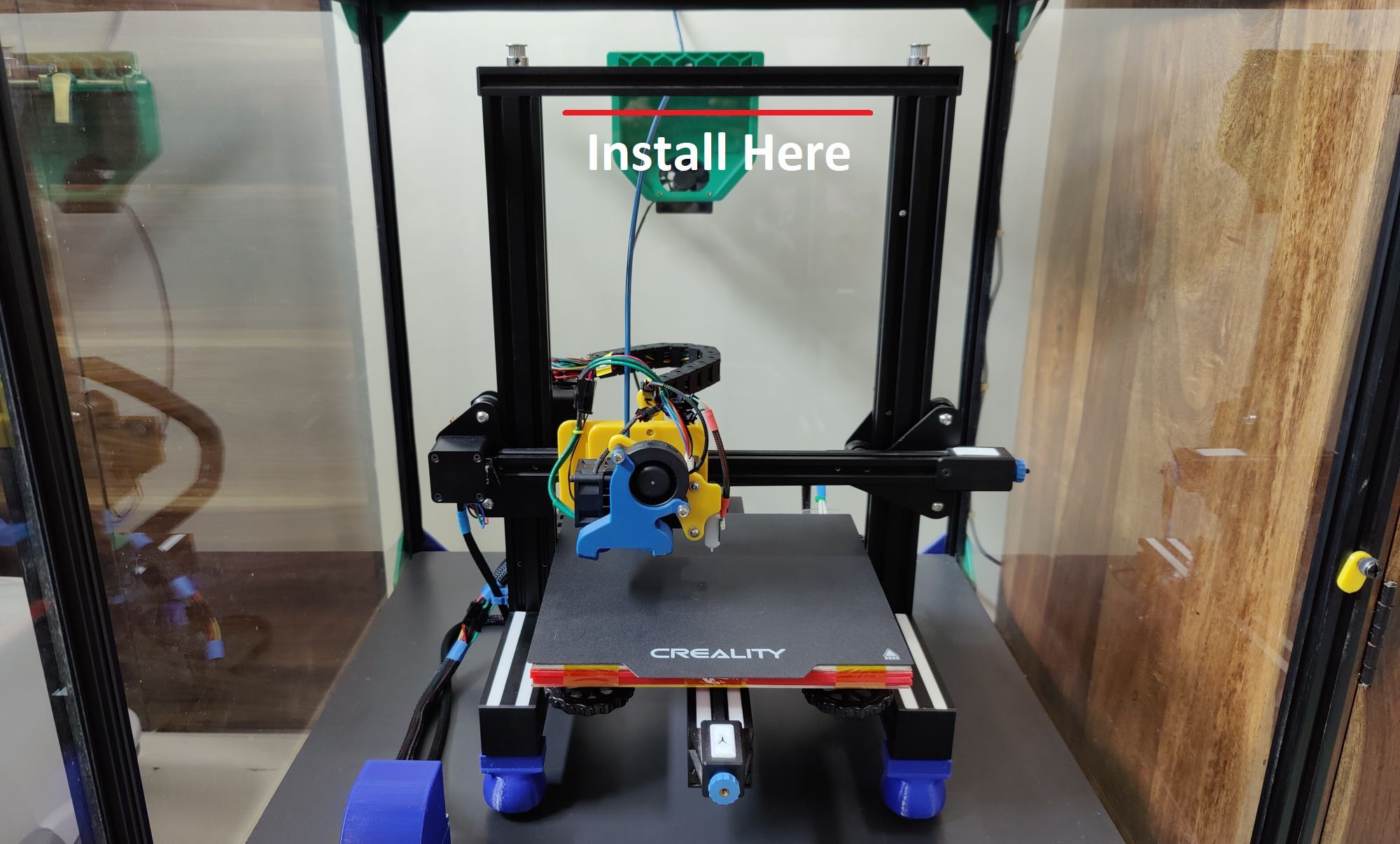

Для большинства принтеров с конструкцией «bed-flinger» (Prusa i3, Creality Ender 3 и подобные) оптимальное место — нижняя сторона поперечного алюминиевого профиля, который соединяет две вертикальные стойки Z. Почему это удобно:

• Лента светит прямо на рабочую поверхность.
• Не мешает движению кареток и осей.
• Вертикальные стойки удобны для прокладки проводов и скрытия их от движущихся частей.

Если у вас другая геометрия принтера (кубический корпус, CoreXY с верхней кареткой), выберите место, откуда свет будет равномерно падать на стол и которое не помешает механике.

Важно проверить, что в выбранном месте нет открытых движущихся зубчатых ремней, ремней ГРМ или свободных шестерён — светильник и проводка не должны попадать в траекторию компонентов.

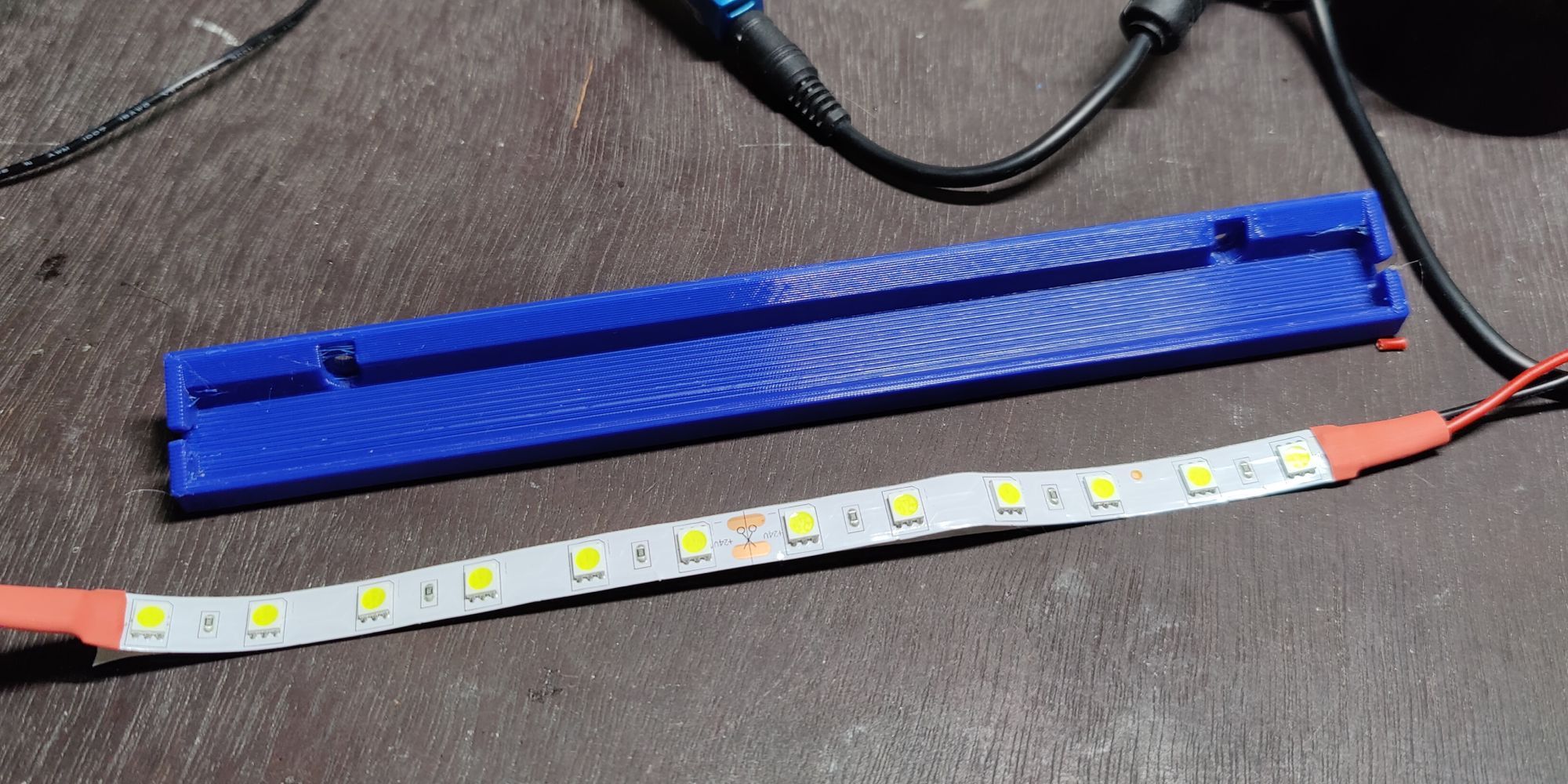

Шаг 2: скачивание и печать держателя для ленты

Крепление на клейке основе ленты — рисковая опция. Клей со временем теряет адгезию, и лента может оторваться, упасть в механические части и вызвать короткое замыкание. Надёжнее напечатать держатель с отверстиями под M3 и местом для Т-слот гайки.

Где искать модели:

• Thingiverse, Thangs, MyMiniFactory — по запросам «LED strip holder Ender 3», «LED cover Prusa i3» (при локализации используйте русские ключевые слова).
• Подберите версию, соответствующую ширине вашей ленты (обычно 8 мм или 10 мм) и профилю экструдера.

Советы по печати:

• Пластик: PETG для большей прочности и теплостойкости; PLA подходит, если принтер не сильно нагревается.
• Толщина стенки: 1,2–2 мм.
• Отверстия под Т-слот гайки: отрегулируйте в слайсере, если модель рассчитана под другие гайки.

Рекомендация: распечатайте короткий прототип (50–80 мм), чтобы проверить совместимость с лентой и профилем.

Шаг 3: выбор типа LED-ленты

Ключевые параметры ленты:

• Напряжение: 5 В, 12 В или 24 В. Выбирайте согласно выходного напряжения блока питания (PSU) принтера.
• Цвет: для освещения лучше однотонные холодные или тёплые белые ленты; RGB удобны для декоративных эффектов, но дают хуже однородный белый свет.
• Плотность светодиодов: высокая плотность = больше свечения, но выше потребление.

Как узнать напряжение PSU:

• Посмотрите страницу продукта или руководство пользователя.
• Найдите наклейку на самом блоке питания — там обычно указан выход DC (например, 24 В DC).
• В крайнем случае измерьте мультиметром выходное напряжение.

Практичная рекомендация: если блок питания принтера 24 В, берите 24 В ленту — так меньше ток на линии и меньше нагрев проводов. Если PSU 12 В — берем 12 В.

Шаг 4: расчёт сечения провода

Толщина провода определяет безопасный ток и потерю напряжения. Формула для расчёта тока:

I = P / V

где P — мощность ленты на выбранную длину, V — напряжение.

Пример расчёта:

• Лента 24 В, 24 Вт/м, используем 0,5 м → P = 12 Вт → I = 12 / 24 = 0,5 А.
• При 12 В для той же мощности I = 1 А.
• При 5 В для той же мощности I ≈ 2,4 А.

Рекомендации по сечению:

• До 1 А подойдёт медный провод 22–24 AWG (~0,3–0,5 мм²).
• 1–3 А — 20–18 AWG (~0,5–0,75 мм²).
• Если вы собираетесь питать более длинную ленту или несколько секций, увеличьте сечение.

Совет: берите провод с небольшим запасом по сечению, чтобы снизить нагрев и падение напряжения.

Шаг 5: резка ленты по размеру

Отрежьте ленту по размерам держателя. Режьте только в местах с видимыми контактными площадками (маркированы значком ножниц на ленте). После реза проверьте контакты — они должны быть чистыми и плоскими.

Если лента имеет силиконовое покрытие, аккуратно удалите его в зоне контактов для надёжного соединения.

Шаг 6: подготовка проводов

Длина провода должна обеспечивать запас до PSU и возможность аккуратно уложить его вдоль стойки. Оставьте 5–10 см дополнительного провода для подключения и изоляции.

Очистите концы проводов на 2–4 мм. Старайтесь не повредить жилы при снятии изоляции.

Шаг 7: подключение ленты

Варианты соединения:

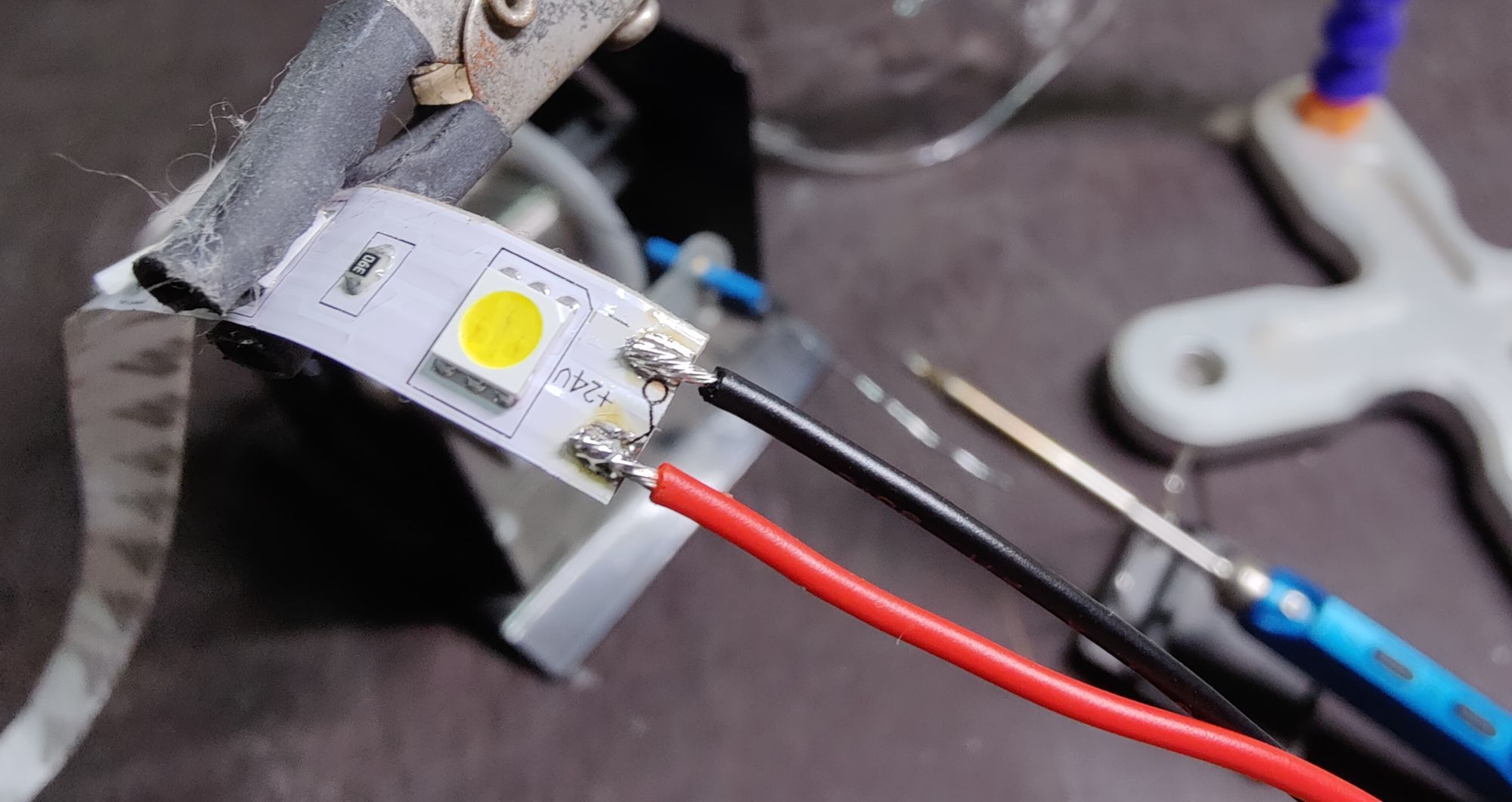

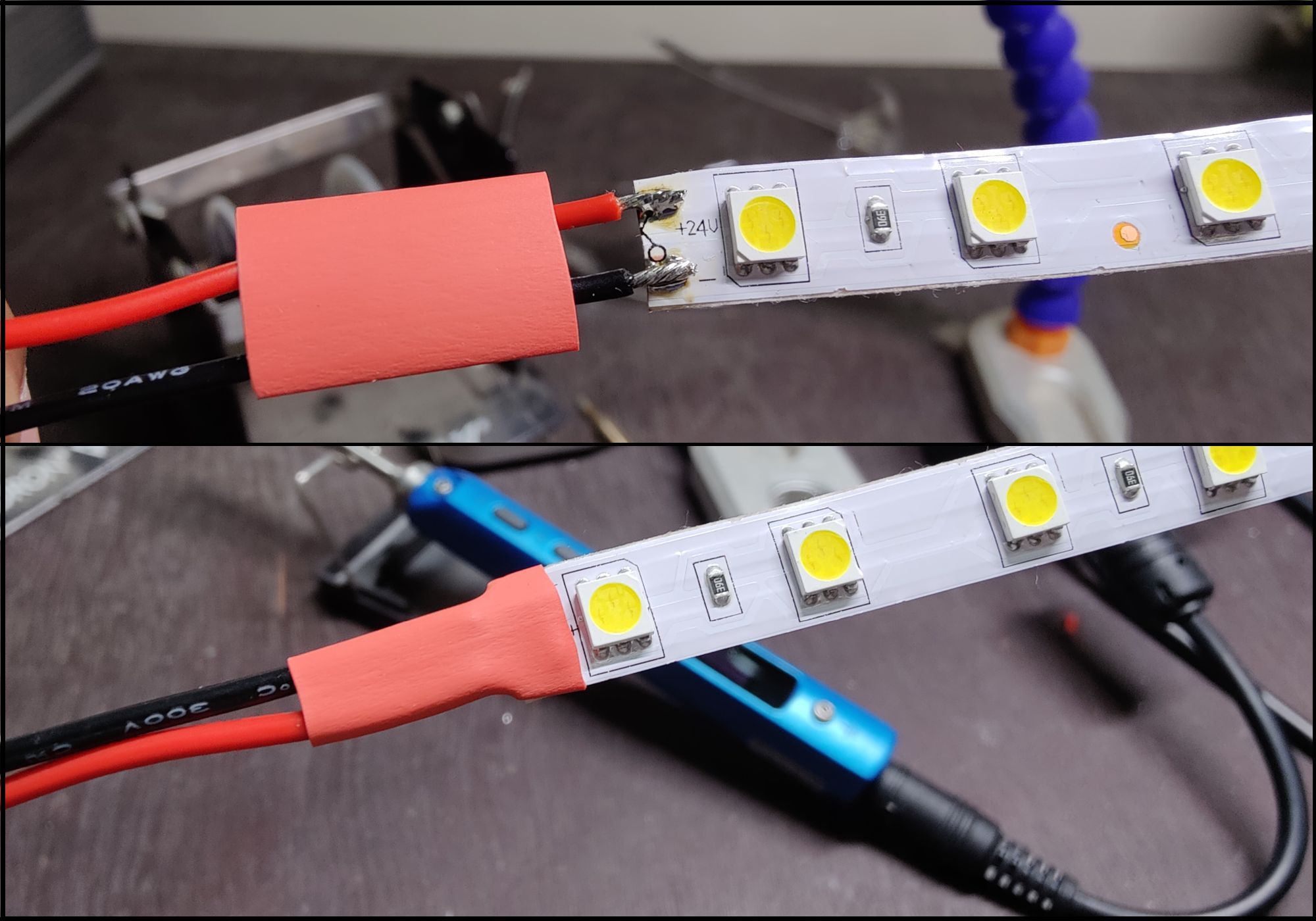

• Пайка: более надёжна. Припаяйте красный провод к «+», чёрный к «−». Затем изолируйте место пайки термоусадкой.
• Беспаечные разъёмы: подходят при отсутствии паяльника — убедитесь в надёжности зажима.

Контроль полярности обязателен: переполюсовка может вывести светодиоды из строя.

После соединения обязательно проверьте короткое замыкание мультиметром и только потом подключайте к питанию.

Шаг 8: установка ленты в держатель

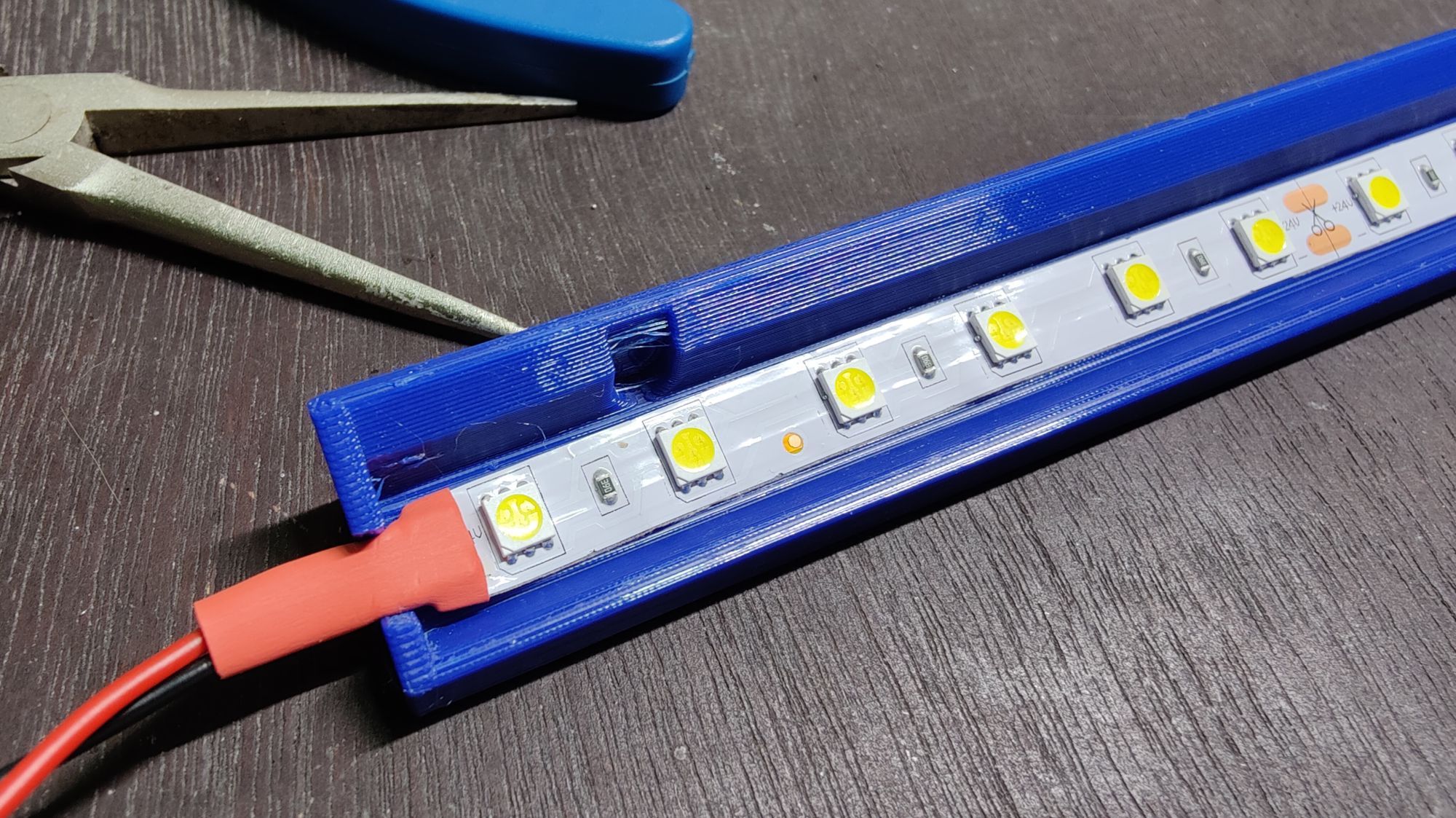

Зафиксируйте ленту в 3D-печатном держателе, используя фирменный клей на ленте или защёлки в модели держателя. Если держатель имеет крышку-экран, установите её для защиты от попадания стружки и прядей пластика.

Перед монтажом снова убедитесь, что принтер отключён от сети.

Шаг 9: крепление держателя к принтеру

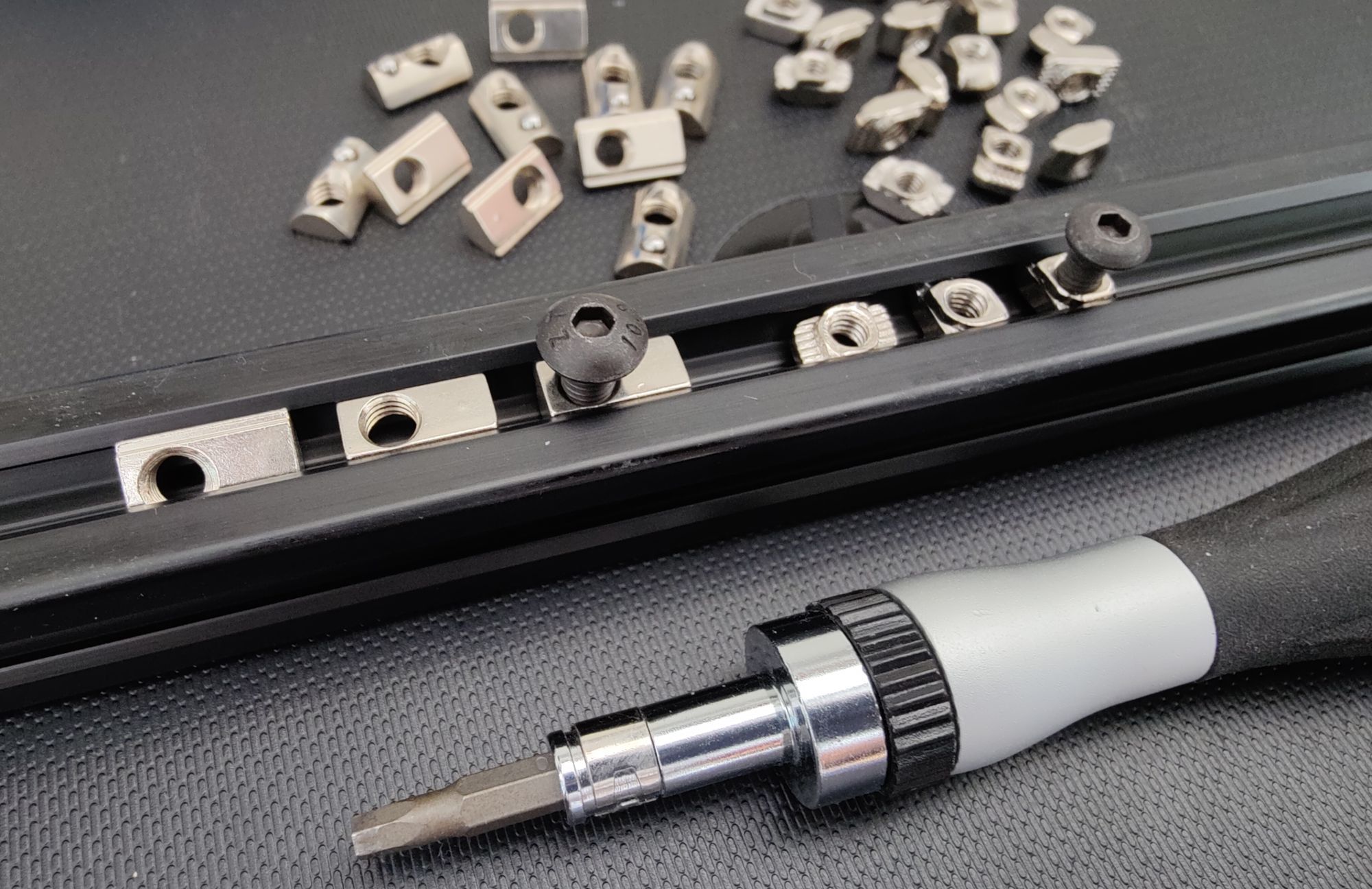

Используйте drop-in M3 T-slot гайки для крепления держателя к алюминиевому профилю. Вставьте гайку в паз профиля, при необходимости поверните её в замок, совместите отверстия и закрепите винтами M3. Проверьте, что держатель не мешает ходу осей и не контактирует с ремнями.

После механической установки аккуратно уложите проводку вдоль вертикальной стойки и зафиксируйте кабельными стяжками или напечатанными кабельными каналами.

Проверка и отладка

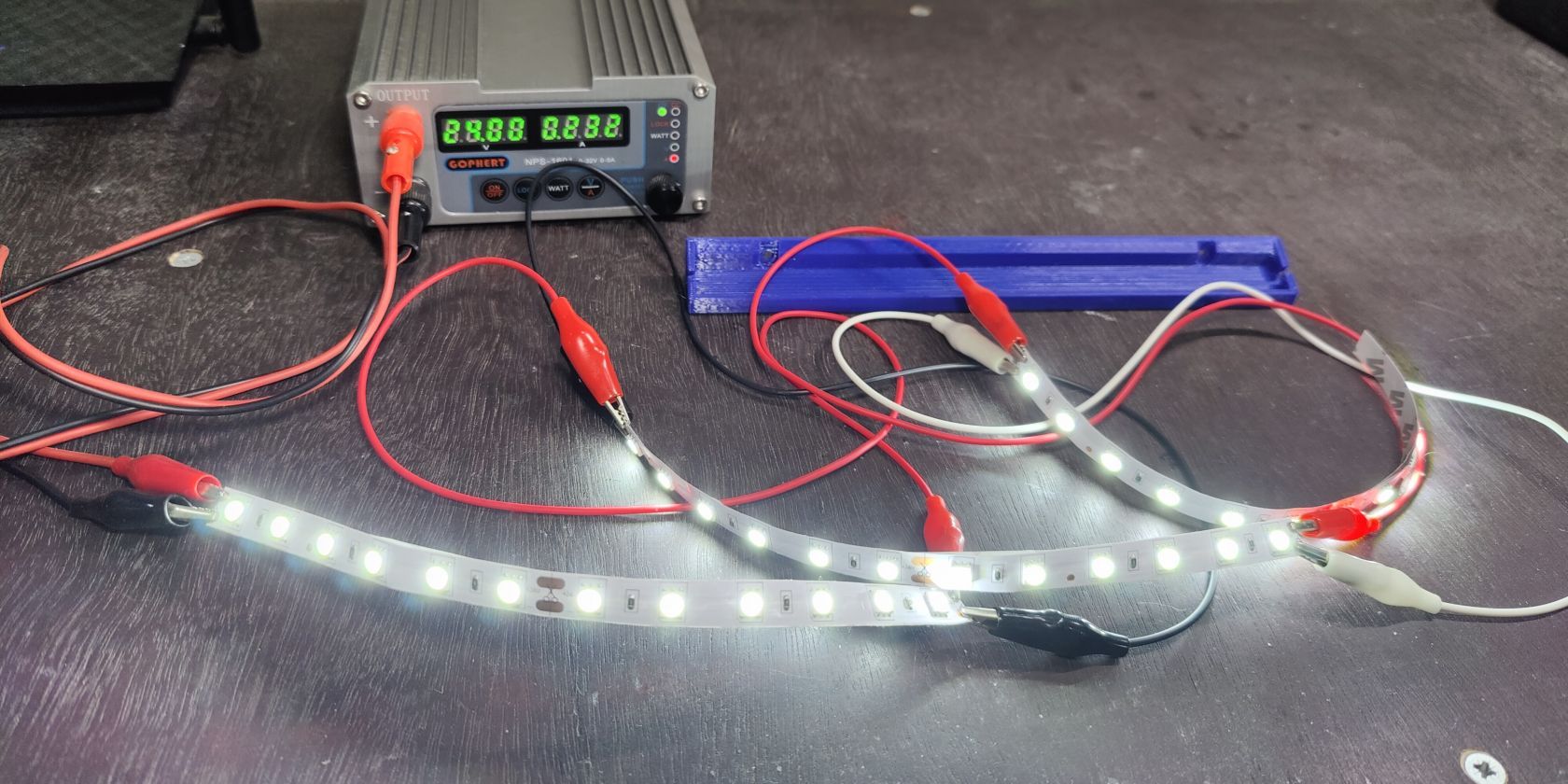

1. Подключите принтер к сети, включите питание.
2. Убедитесь, что лента светит равномерно и не мигает.
3. Проверьте отсутствие нагрева в зоне пайки и на проводах в первые 10–15 минут работы.
4. Запустите тест первого слоя: выставьте тестовую печать и наблюдайте распределение света, тени и бликов.

Критерии приёмки

• Свет равномерно освещает рабочую поверхность без ярких бликов в зоне сопла.
• Провода закреплены и не соприкасаются с движущимися частями.
• Нагрев соединений в пределах комфортной температуры рукой (не горячее).
• Нет мерцания или искрения при включении/выключении.

Альтернативные подходы

• Магнитные держатели: полезно на металлических каркасах; легко снимаются, однако требуют магнитного материала на раме.
• Отдельный блок питания для ленты: если вы не уверены в мощности PSU принтера, можно питать ленту от отдельного 12/24 В адаптера.
• Встроенные модули с управлением через MCU: если хотите включать/выключать подсветку по G-коду, можно добавить реле или MOSFET, подключённый к плате управления (требует навыков электроники).

Когда это не работает

• Если лента установлена под углом и создаёт глубокие тени от сопла или держателя, освещённость первого слоя ухудшится.
• При ярком внешнем свете (например, студийном) небольшая лента может быть недостаточна для фотографий.

Руководство по безопасности и жесткое армирование

• Всегда отключайте питание на входе принтера при работе с проводкой.
• Изолируйте все оголённые соединения термоусадкой.
• Не размещайте ленту рядом с горячими частями, такими как нагревательный блок или камера экструдера.
• При использовании силиконовых лент убедитесь в их термостойкости и отсутствии отверждающих веществ, которые могут испаряться при нагреве.

Чек-лист задач по ролям

Для новичка:

• Прочитать весь список материалов.
• Сопоставить напряжение ленты с PSU принтера.
• Слепить держатель и проверить посадку.
• Подсоединить через беспаечные клеммы.

Для опытного хоббиста:

• Напечатать оптимизированный держатель.
• Припаять и защитить соединения термоусадкой.
• Проложить провод аккуратно и закрепить стяжками.

Для техника/мастера:

• Переделать плату управления для возможности управления подсветкой.
• Протестировать электробезопасность и сделать дополнительные предохранители при необходимости.

Мини-методика тестирования качества освещения

1. Разместите белую матовую заготовку на столе, запустите свет и оцените равномерность.
2. Приведите сопло в рабочую позицию, включите камеру смартфона сверху и снимите тестовый кадр — по фото легче заметить тени и блики.
3. Если видны сильные тени, переместите ленту ближе к центру или добавьте вторую ленту с противоположной стороны.

Тест-кейсы и критерии приёмки

• Тест 1: включение питания на холодном принтере → лента горит без мерцания.
• Тест 2: 30 минут печати тестового объекта → отсутствие сильного нагрева соединений и плавления деталей держателя.
• Тест 3: тест первого слоя → визуально определяем отсутствие «провалов» и лишних нитей в зоне сопла благодаря подсветке.

Совместимость и миграция

• Если позже вы меняете PSU на другой с отличным напряжением, необходимо заменить ленту или запитать её от отдельного драйвера.
• При переходе с однотонной ленты на RGB убедитесь, что контроллер поддерживает сигнал и ток нужной конфигурации.

Простая инструкция быстрого разворачивания (SOP)

1. Отключите принтер от сети.
2. Измерьте профиль и длину ленты.
3. Скачайте и распечатайте держатель.
4. Отрежьте ленту, припаять провода (или вставить в клемму).
5. Изолируйте соединения.
6. Установите ленту в держатель и закрепите держатель на профиле с T-slot гайками.
7. Проложите провод к PSU и подключите, проверив полярность.
8. Включите питание и выполните тесты.

Глоссарий в одну строку

• SMD — поверхностный монтаж светодиодов.
• PSU — блок питания принтера.
• T-slot гайка — гаечный элемент для крепления в пазах алюминиевого профиля.

Локальные рекомендации и предупреждения для России

• При покупке ленты обращайте внимание на реальные отзывы продавца о долговечности клеевого слоя и реальном цвете света.
• На рынках и в онлайн-магазинах часто продаются несертифицированные ленты; проверяйте целостность изоляции и отсутствие посторонних запахов при включении.
