Подсветка LED для 3D‑принтера — улучшение видимости первого слоя

Важно: перед любыми операциями убедитесь, что принтер полностью обесточен и отсоединён от сети.

Почему подсветка важна

Первый слой определяет адгезию и геометрическую точность всей печати. Маленькая капля пластика на сопле, плохой поток или тень от корпуса делают проблему незаметной при плохом освещении. Подсветка снижает фрустрацию и экономит время, позволяя исправить проблемы на раннем этапе.

Ключевая идея: направленный свет сверху или под перекладиной обеспечивает равномерную и контрастную иллюминацию рабочей поверхности без бликов с нагретого стола.

Обзор шагов

1. Выбор места установки LED‑ленты.
2. Печать держателя и, при необходимости, кабельных каналов.
3. Подбор типа и напряжения ленты под источник питания принтера.
4. Расчёт сечения проводов и подготовка проводки.
5. Отрезка ленты по месту, пайка или подключение разъёмами.
6. Установка ленты в держатель и крепление держателя к профилю.
7. Тестирование и приёмочное тестирование.

Список инструментов и материалов

Обязательные элементы

• 3D‑принтер.
• SMD LED‑лента в подходящем напряжении.
• Ножницы для отрезки ленты.
• Филамент для 3D‑печати (PLA, PETG или ABS).
• Провода для питания (сечение выбрано по току).
• Стриппер для зачистки проводов или острый нож.
• М3 T‑slot гайка (drop‑in рекомендована).
• Винт M3 6 мм с полукруглой головкой и подходящая крестовая отвёртка.

Дополнительно полезно

• Крестовая отвёртка #1 или #2.
• Беспайковые коннекторы для LED ленты.
• Паяльник и припой для надёжного соединения.
• Трубка термоусадочная 10 мм для изоляции.
• Термопушка или зажигалка для усадки.
• Наконечники кольцевые/вилочные и кримпер для них.

Шаг 1: Выбор места установки

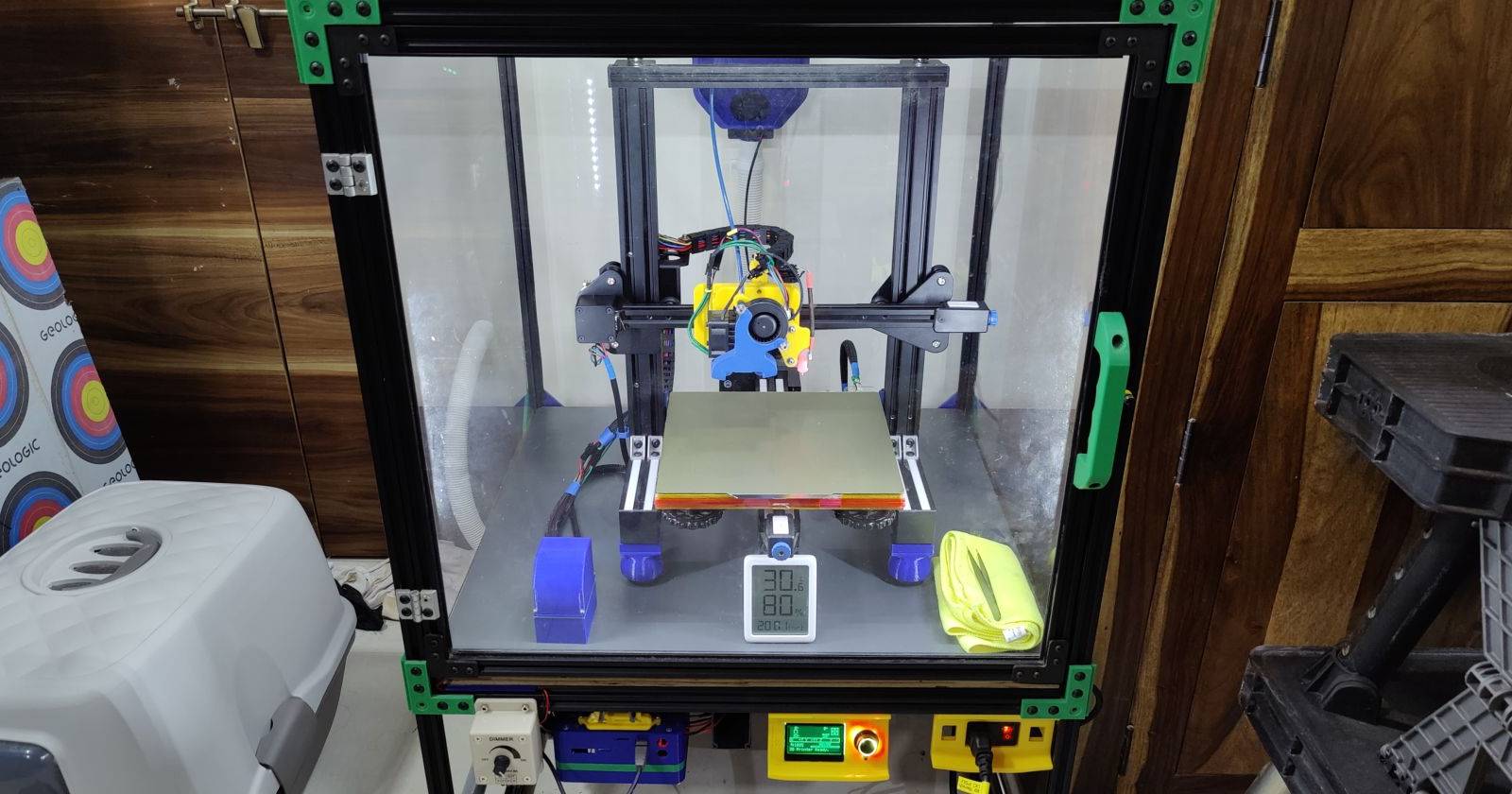

Описание изображения: Модернизированный 3D‑принтер с установленной LED‑подсветкой под поперечной балкой.

Для большинства принтеров конструкции Prusa/Mendel или Creality Ender оптимальное место — снизу поперечной алюминиевой балки, соединяющей стойки Z. Там лента не мешает движению механики и свет падает прямо на стол. Вертикальные стойки служат удобным каналом для прокладки проводов.

Если у вас закрытый или высокоограждённый корпус, подумайте о внутренней установке ленты по верхнему фронту корпуса или использовании гибкой ленты вокруг рабочей зоны. В камерах с глянцевым столом ищите место, где отражения минимальны.

Шаг 2: Загрузка и печать держателя

Описание изображения: 3D‑деталь держателя LED‑ленты, напечатанная из пластика.

Клейкая лента на LED имеет ограниченную долговечность. Безопаснее использовать механический держатель, распечатанный под вашу модель принтера. Репозитории Thingiverse и Thangs содержат готовые модели для Ender 3, Prusa i3, Voron и других. Распечатайте держатель и по необходимости направляющие кабелей.

Подсказка: в слайсере вы можете масштабировать длину каналов для кабелей под вашу ширину поперечной балки.

Шаг 3: Выбор типа LED‑ленты

Описание изображения: Проверка SMD LED‑ленты на столе до окончательной установки.

Основные параметры при выборе:

• Напряжение: 5 V, 12 V или 24 V. Выбирайте под напряжение вашего блока питания. 24 V даёт меньший ток на той же мощности.
• Цвет и температура света: монохромная холодная или тёплая белая лучше для контрастной подсветки, чем RGB с которым нужно контролировать режимы.
• Плотность светодиодов: более плотные ленты дают ярче свет, но потребляют больше энергии и греются сильнее.

Как узнать напряжение PSU:

• Посмотрите страницу продукта производителя принтера.
• Проверьте документацию.
• Считайте маркировку на самом блоке питания.

Выбор монохромной белой ленты упрощает восприятие текстуры пластика и цвета первого слоя. Для фотометрии и анализа снимков лучше выбирать ленту с индексом цветопередачи CRI ≥ 80.

Шаг 4: Расчёт сечения провода и токов

Расчёт тока: разделите мощность ленты на её рабочее напряжение.

Пример: лента 24 Вт/м, длина 0,5 м = 12 Вт. Ток = 12 Вт / 24 В = 0,5 A.

Таблица ориентировочных рекомендаций по сечениям

• до 1 A: 26–22 AWG (приблизительно 0,14–0,33 мм²). Подойдёт для коротких отрезков.
• до 3 A: 22–20 AWG (приблизительно 0,33–0,52 мм²).
• до 5 A: 20–18 AWG (приблизительно 0,52–0,82 мм²).

Важно: длина провода влияет на падение напряжения. Для длинных трасс выбирайте более толстый провод. Если есть сомнение, используйте провод на 1 размер толще — это безопаснее.

Шаг 5: Отрезка LED‑ленты по месту

Описание изображения: Маркировка ножниц на LED‑ленте показывает место, где можно безопасно её разрезать.

Отрезайте только по линиям с медными контактами, обозначенным значком ножниц. На гибких лентах часто есть зоны реза через каждые 3–5 см в зависимости от типа.

Шаг 6: Подготовка проводов

Проверьте длину провода, чтобы он доходил до точки подключения к PSU с небольшим запасом. Зачистите около 3–4 мм изоляции на конце каждого провода.

Цветовая маркировка: красный к плюсу, чёрный к минусу. На лентах иногда есть маркировка +, − или обозначения 12 V, 24 V.

Шаг 7: Подключение LED‑ленты

Описание изображения: Пайка красного и чёрного проводов к контактам LED‑ленты.

Если вы умеете паять, нанесите немного припоя на контакты ленты, затем припоять провода. Изолируйте место пайки термоусадкой. Альтернатива — беспайковые коннекторы. Убедитесь в полярности: плюс к плюсу, минус к минусу.

Описание изображения: Соединение проводов и ленты, защищённое термоусадочной трубкой.

Безопасность: не оставляйте оголённые контакты. Любой контакт должен быть надёжно изолирован.

Шаг 8: Установка ленты в держатель

Поместите ленту в 3D‑держатель, зафиксируйте её клеевой полосой, если она есть, и дополнительно зафиксируйте механически зажимами, если держатель это предусматривает.

Описание изображения: LED‑лента аккуратно размещена в печатном держателе и направлена на рабочую поверхность.

Перед окончательной фиксацией убедитесь, что провод не натянут и не мешает движению каретки.

Шаг 9: Крепление держателя к профилю

Описание изображения: Вставка drop‑in M3 T‑slot гайки в паз алюминиевого профиля перед закручиванием винта держателя.

Используйте drop‑in T‑slot гайки, чтобы не разбирать принтер. Вставьте гайку в паз, разместите держатель и закрепите M3 винтами. Проверьте плотность крепления, но не перетягивайте пластикный держатель.

Тестирование и приёмка

Критерии приёмки

• LED‑лента равномерно освещает рабочую поверхность без ярких полос и тёмных зон.
• Проводка не мешает движению кареток и не натянута.
• При включении принтера нет искр, сильного нагрева или запаха гари.
• Изоляция всех соединений целая, без оголённых контактов.

Тестовый протокол

1. Включите питание и кратковременно проверьте яркость и полярность.
2. Оставьте подсветку включённой 10–15 минут и пощупайте провода и коннекторы на предмет нагрева.
3. Запустите простую печать первого слоя и наблюдайте видимость и отражения.

Альтернативные подходы

• Магнитные держатели: если профиль металлический и магнитная лента безопасна, можно использовать магнитное крепление для быстрой съёмной подсветки.
• USB‑лампы: дешёвые USB‑лампы и кольца под камеру дают направленный свет, но они могут занимать место и создавать тени.
• Кольцевые или точечные светильники вокруг каретки: дают локальный свет, но требуют аккуратной разводки и не всегда совместимы с каналами проводки.
• Встроенная подсветка с PWM‑контроллером: добавляет регулировку яркости и позволяет автоматизировать включение по печати.

Когда этот метод не подходит

• В полностью закрытых камерах с высокотемпературным режимом лучше применять подсветку вне камеры или выбирать компоненты с высокой термостойкостью.
• Если конструкция принтера не имеет удобного профиля для крепления, потребуется разработать индивидуальный кронштейн.

Ментальные модели и советы по освещению

• Угол падения света: свет под углом 60–75° относительно поверхности даёт лучший рельефный контраст.
• Цветовая температура: 4000–5000 K универсальна для наблюдения деталей. Тёплая световая температура скрывает мелкие дефекты.
• CRI: индекс цветопередачи выше 80 помогает точно оценивать цвет и текстуру пластика.

Безопасность и электроизоляция

• Всегда обесточивайте принтер при подключении к PSU.
• Изолируйте места пайки термоусадкой и при необходимости дополняйте изоляционной лентой.
• Не прокладывайте провода в плоскости движения кареток.
• Учитывайте нагрев ленты: плотная лента на высокой мощности требует свободного теплоотвода.

Роли и чеклист перед установкой

Для хоббиста

• Проверить модель держателя и распечатать.
• Купить ленту нужного напряжения и длины.
• Подготовить провод с запасом 20–30 см.
• Подключить и протестировать.

Для инженера/мастера

• Рассчитать падение напряжения и выбрать сечение провода.
• Предусмотреть выключатель или реле на цепи подсветки.
• Сделать монтаж с учётом пожаробезопасности и сервисного доступа.

План развёртывания (мини‑SOP)

1. Оценить модель принтера и выбрать точку крепления.
2. Измерить длину ленты и распечатать держатель.
3. Отрезать ленту, подготовить провода и выполнить соединения.
4. Изолировать и уложить провода в каналы.
5. Закрепить держатель в профиле и проверить механическую целостность.
6. Провести тестовый запуск и приёмочные проверки.

Типичные неисправности и способы устранения

Проблема: свет мерцает

• Возможная причина: плохой контакт или недостаточное питание. Проверьте пайку и сечение провода.

Проблема: лента нагревается сильнее обычного

• Причина: высокая плотность светодиодов и недостаточное охлаждение. Уменьшите яркость или выберите ленту с меньшей плотностью.

Проблема: отражения на столе мешают осмотру

• Решение: выберите более нейтральную температуру света, поменяйте угол подсветки или разместите диффузор.

Критерии тестирования и приёмки

• Визуальная проверка: отсутствуют мерцания и перегрев.
• Электрическая проверка: измеренный ток совпадает с расчётным в пределах допустимой погрешности.
• Функциональная проверка: оператор в течение 3 последовательных запусков первым слоем не фиксирует скрытых подтеков и дефектов, которые ранее оставались незамеченными.

Глоссарий — 1‑строчные определения

• SMD: монтаж поверхностного монтажа для светодиодов.
• T‑slot гайка: гайка для крепления в пазе алюминиевого профиля.
• Термоусадка: трубка для изоляции и защиты сварных или паяных соединений.

Факты и числа (сводка)

• Типичные напряжения LED‑лент: 5 V, 12 V, 24 V.
• Примерная мощность: 4–24 Вт на метр в зависимости от плотности светодиодов.
• При 24 В и потреблении 24 Вт/м половина метра потребляет примерно 12 Вт → 0,5 A.

Короткая инструкция для объявления в сообществе (100–200 слов)

Установил LED‑подсветку на Ender 3 — задача заняла около часа. Распечатал держатель, отрезал ленту по месту, припаял провод и закрепил держатель в T‑slot гайке. Результат: контрастный рельеф первого слоя, легче заметить подтёки и неровную адгезию. Важно: выбрать ленту под напряжение PSU и изолировать все соединения. Рекомендую каждому, кто вручную проверяет первые слои, — простое и экономичное улучшение рабочего процесса.

Часто задаваемые вопросы

Какую длину ленты покупать?

Выберите длину с запасом 10–20 мм по сравнению с внутренней шириной держателя. Лучше иметь лишний отрезок, чем его не хватит.

Можно ли запитать ленту от USB порта принтера?

USB имеет ограниченный ток (обычно до 0,5–1 A в старых портах). Если лента потребляет больше, используйте питание от PSU или внешний источник с нужным напряжением.

Нужно ли контролировать яркость?

Регулировка яркости полезна для уменьшения нагрева и адаптации к условиям освещения. Можно добавить PWM‑контроллер или выбрать ленту с подстройкой яркости.

Резюме

• Подсветка — недорогой апгрейд, повышающий надёжность печати первого слоя.
• Лучше выбирать монохромную белую SMD ленту, соответствующую напряжению PSU.
• Всегда обесточивайте и изолируйте соединения, рассчитывайте сечение провода по току.

Краткие выводы

1. Правильное расположение и держатель уменьшают риск падения ленты в механизмы.
2. Расчёт тока и выбор провода критичны для безопасности.
3. Тестирование и приёмка обеспечивают отсутствие помех в движении механики.
