Как вставить блок‑схему или диаграмму в Google Docs и Slides

Быстрые ссылки

• Вставить блок‑схему в Google Docs
• Вставить диаграмму в Google Slides
• Создать блок‑схему и диаграммы в LucidChart

Блок‑схемы и диаграммы помогают визуализировать сложную логику, процессы и зависимые данные. Ниже — пошаговые инструкции для встроенных средств Google, а также подробный разбор, когда лучше использовать LucidChart и какие у него ограничения.

Вставка блок‑схемы в Google Docs

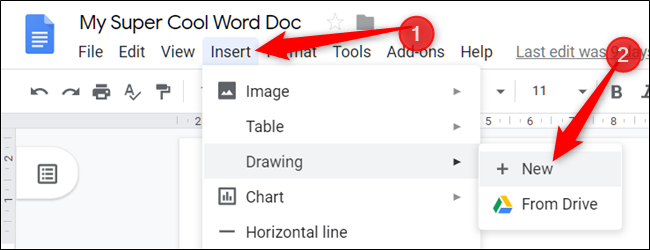

Откройте документ в браузере и выберите Вставка > Рисунок > + Новый.

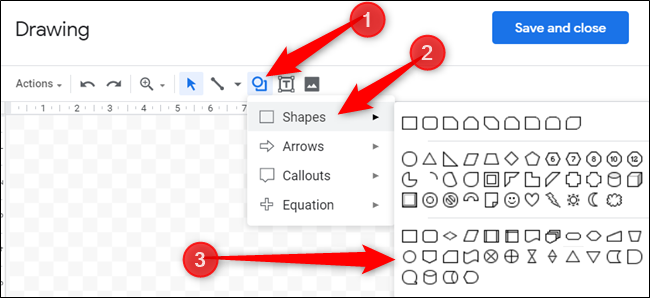

В окне Google Рисунок щёлкните по иконке с кругом над квадратом, наведите курсор на «Фигуры» и выберите нужную форму. Внизу списка находятся стандартные фигуры для блок‑схем.

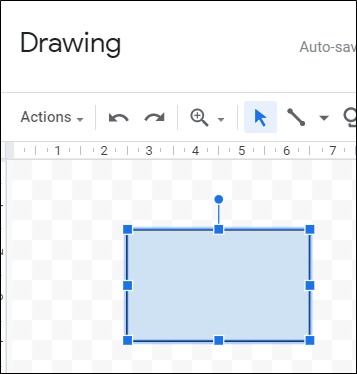

Google Рисунок — это простой редактор: он опирается на ваши навыки раскладки и оформления. После выбора формы перетащите её мышью на холст.

Чтобы изменить размер фигуры, тяните за квадратики по краям. Для копирования используйте Ctrl+C / Ctrl+V (Windows/Chrome OS) или Cmd+C / Cmd+V (macOS).

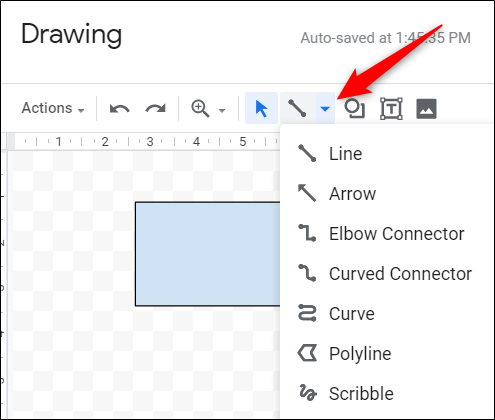

Если нужно соединить фигуры линиями, нажмите стрелку рядом с инструментом «Линия» и выберите тип линии или стрелки.

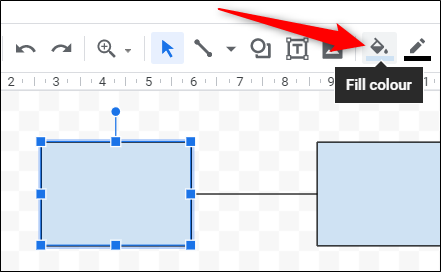

Чтобы изменить цвет фигуры, выделите её и кликните по значку заливки.

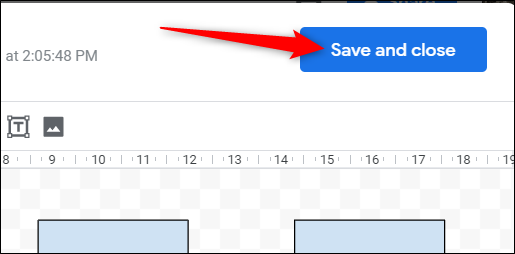

Повторяйте операции, пока не получите полную блок‑схему. Нажмите «Сохранить и закрыть», чтобы вставить рисунок в документ.

Сохранение и редактирование вставленного рисунка

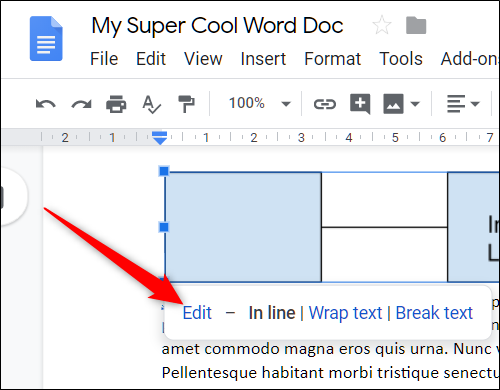

Если нужно править уже вставленную диаграмму, выделите её в документе и нажмите «Изменить», чтобы открыть её снова в Google Рисунок.

Вставка диаграммы в Google Slides

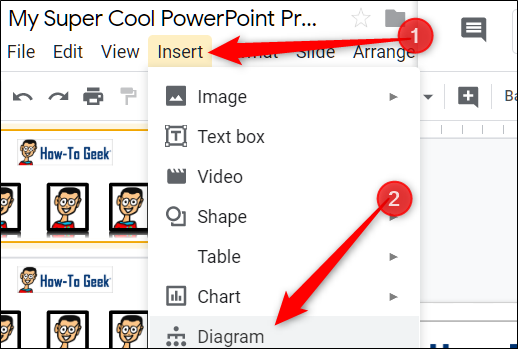

Откройте презентацию Google Slides и выберите Вставка > Диаграмма.

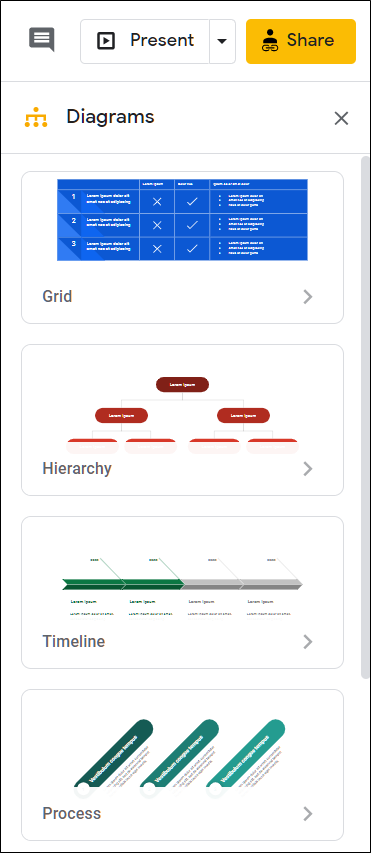

В правой панели выберите тип: сетка, иерархия, шкала времени, процесс, взаимосвязь или цикл.

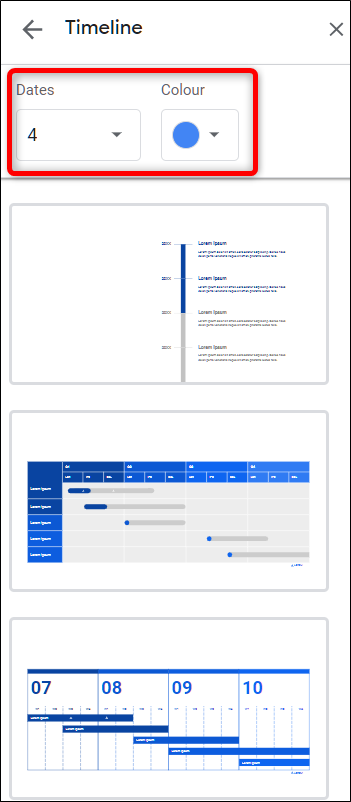

После выбора типа будут доступны шаблоны. Сверху можно настроить цвет и количество уровней, шагов или дат. Клик по шаблону вставит его на слайд.

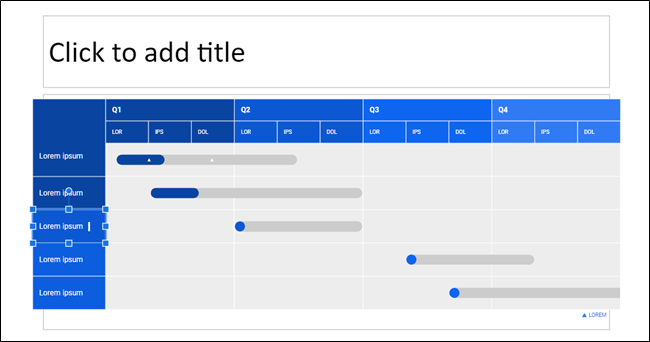

Дальше просто кликните в нужную ячейку диаграммы и отредактируйте текст или содержимое.

Создание блок‑схем и диаграмм с LucidChart

Если встроенные инструменты Google не покрывают потребности (например, нужны готовые шаблоны, автоматическая разметка, экспорт в вектор или интеграция с системами), попробуйте дополнение LucidChart Diagrams.

LucidChart требует регистрации: бесплатный аккаунт ограничен 60 объектами на диаграмму и тремя активными диаграммами. Для снятия ограничений базовые планы начинаются от $4.95 в месяц. Установите дополнение отдельно как для Docs, так и для Slides, если планируете пользоваться в обеих продуктах.

Чтобы добавить LucidChart в Google Документы, откройте файл, выберите Дополнения > Установить дополнения.

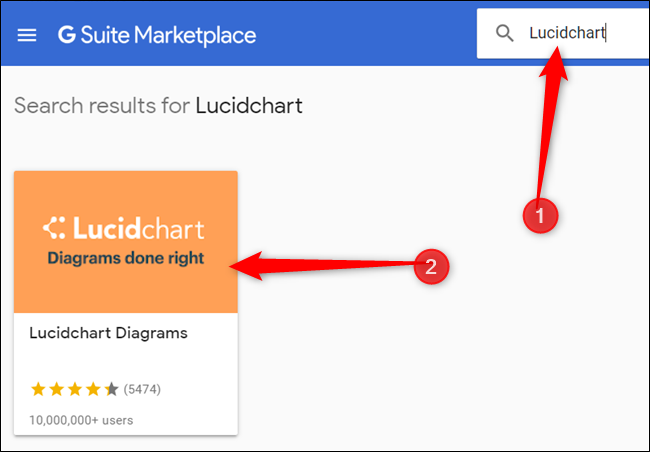

В поле поиска введите «LucidChart» и нажмите Enter. Кликните по иконке LucidChart, затем нажмите «Установить».

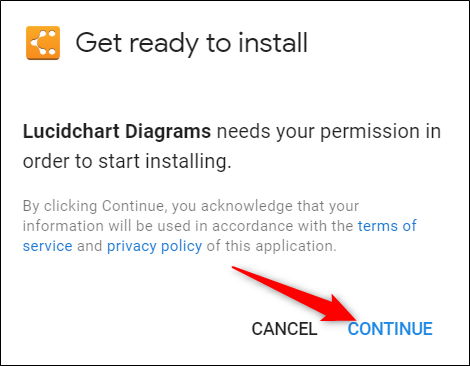

При установке дополнение запросит доступы — нажмите «Продолжить» и затем «Разрешить», чтобы предоставить необходимые права.

После установки откройте Дополнения > LucidChart Diagrams > Вставить диаграмму.

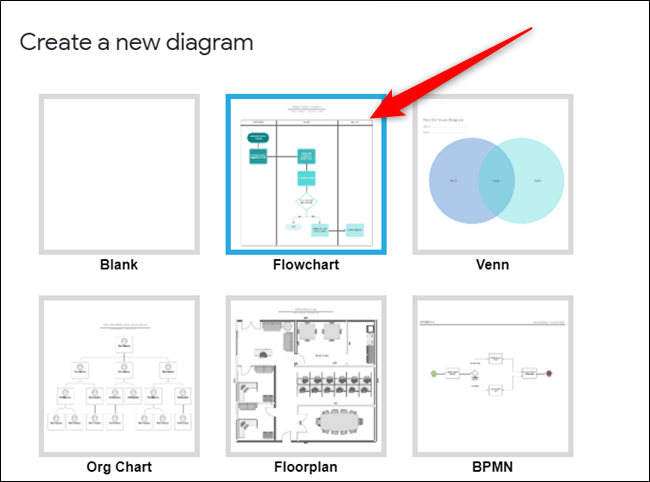

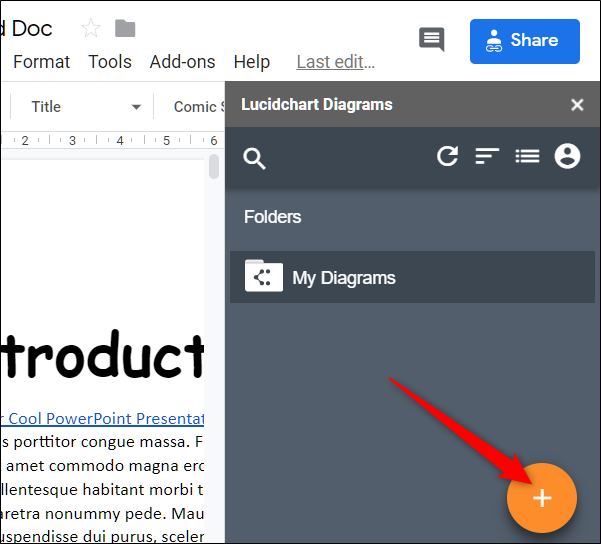

В правой панели нажмите на оранжевый плюс (+) и выберите шаблон.

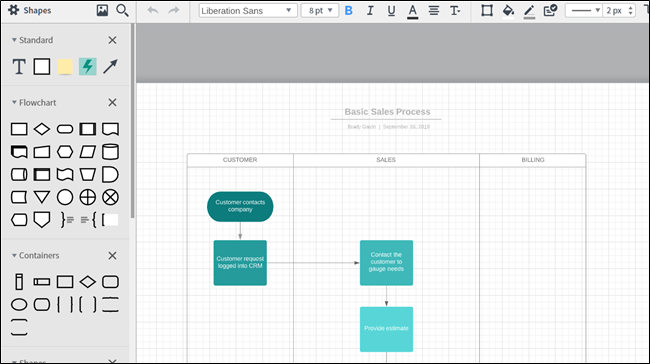

Вы будете перенаправлены в веб‑редактор LucidChart, где можно полноценно настраивать диаграмму: добавлять фигуры, автоматически выравнивать, устанавливать слои, экспортировать в SVG/PDF и т.д. Интерфейс интуитивен и богат возможностями.

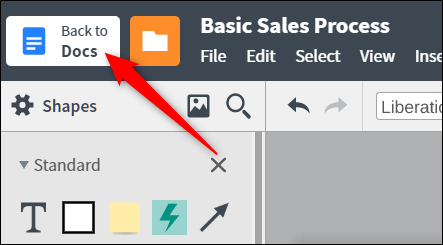

Когда закончите, нажмите «Вернуться в Документы» в левом верхнем углу.

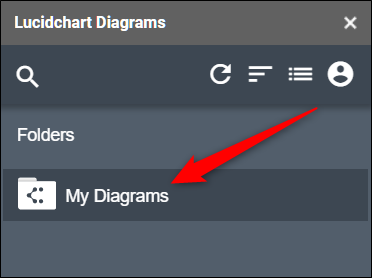

В плагине LucidChart выберите «Мои диаграммы», наведите курсор на нужную и нажмите плюс (+), чтобы вставить диаграмму в документ.

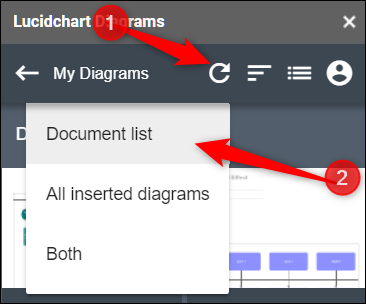

Если диаграмма не видна в списке, нажмите кнопку с круговой стрелкой и затем «Список документов», чтобы обновить список.

Когда какой инструмент выбирать

Важно: если нужно быстро набросать простую схему внутри документа — используйте Google Рисунок. Если требуется профессиональная схема, сложная разметка или множество шаблонов — LucidChart даст больше контроля.

Короткая сравнительная матрица (качественная):

• Google Рисунок: бесплатно, просто, базовые фигуры и линии, ручная компоновка, подходит для простых диаграмм.
• Google Slides: шаблоны диаграмм, удобно для презентаций, ограниченная гибкость редактирования шаблонов.
• LucidChart: богатый редактор, шаблоны, авторазметка, интеграция, лимиты бесплатного плана и платная подписка.

Шаблон мини‑методологии: как создавать понятную блок‑схему (5 шагов)

1. Определите цель диаграммы — что пользователь должен понять, глядя на неё. Коротко сформулируйте итоговую мысль в одном предложении.
2. Составьте список шагов или сущностей — сырой текстовый список действий/узлов.
3. Группируйте похожие шаги и определите ключевые решения или точки развилки.
4. Перенесите в редактор и построьте базовую структуру (фигуры + стрелки). Сначала черновой вариант без цвета.
5. Приведите к читабельному виду: выровняйте элементы, добавьте цвета по смыслу, подписи и легенду.

Критерии приёмки

• Все ключевые шаги процесса представлены и в правильном порядке.
• На всех точках решения видны альтернативные ветви (если есть).
• Читабельность: текст в фигурах не меньше 10–12 pt, расстояния между фигурами достаточны.
• Цвета и линии согласованы и не отвлекают от смысла.
• Диаграмма корректно экспортируется/вставляется в финальный документ без обрезки.

Чек‑лист по ролям

Дизайнер:

• Проверить выравнивание и визуальную иерархию.
• Убедиться, что цвета доступные (контрастность для слабовидящих).

Продукт‑менеджер:

• Убедиться, что логика процесса отражает требования.
• Отметить точки принятия решений и варианты выхода.

Студент/автор отчёта:

• Сфокусироваться на простоте и наглядности.
• Не перегружать диаграмму лишними деталями.

Частые проблемы и решения

• Диаграмма обрезается при вставке: перед вставкой проверьте размеры холста; в LucidChart уменьшите масштаб или экспортируйте в SVG/PDF и вставьте как изображение.
• Нужна векторная графика: экспортируйте из LucidChart в SVG или PDF.
• Плагин не видит диаграммы: освежите список в плагине (кнопка с круговой стрелкой) или перезапустите документ.

Альтернативы LucidChart

Если LucidChart по каким‑то причинам не подходит, рассмотрите другие инструменты: Draw.io (diagrams.net) — бесплатный и локально работающий редактор; Microsoft Visio — для корпоративных пользователей; Miro — для совместной работы и фреймворков. Выбор зависит от требований: стоимость, коллаборация, экспорт и шаблоны.

Быстрые советы по оформлению

• Используйте максимум 3–4 уровня вложенности, иначе диаграмма становится трудночитаемой.
• Одинаковые типы действий оформляйте одинаковыми фигурами и цветами.
• Подписи держите короткими — не более 3–6 слов в одной фигуре.

Пример потока принятия решения (решатель)

flowchart TD
  A[Начало] --> B{Нужна ли детализация?}
  B -- Да --> C[Создать черновик в Google Рисунок]
  B -- Нет --> D[Вставить простую диаграмму в Slides]
  C --> E{Требуется профессиональная вёрстка?}
  E -- Да --> F[Перейти в LucidChart]
  E -- Нет --> G[Доработать в Рисунок и сохранить]
  F --> H[Экспортировать и вставить]
  G --> H
  D --> H
  H --> I[Готово]

Итог

Google Рисунок и диаграммы Slides отлично подходят для простых и быстрых визуализаций прямо внутри документов и презентаций. LucidChart — оптимальный выбор, когда нужна мощная редакторская функциональность, готовые шаблоны и экспорт в векторные форматы. Выбирайте инструмент исходя из целей: скорость и простота против гибкости и профессионального оформления.

Краткое напоминание: у LucidChart бесплатный план ограничен 60 объектами на диаграмму и тремя активными диаграммами; платные планы начинаются от $4.95 в месяц.

Критические пункты проверки перед финальной вставкой:

• Наличие всех шагов и ветвей
• Проверка читаемости и контраста
• Тест вставки/экспорта в конечный формат

Применяйте методику 5 шагов для консистентного результата и выбирайте LucidChart, если планируете часто создавать сложные диаграммы.
