3D-печать держателя для SD-карт: инструкция и советы

Если у вас много SD или microSD карт, 3D-печать собственного держателя — дешёвый, долговечный и настроиваемый способ хранить их в одном месте. В этой статье — шаги от выбора файлов и настроек слайсера до постобработки, тестов, чек-листов и советов по материалам.

Зачем печатать держатель для SD-карт

Наличие организованного места для карт памяти снижает риск потери важных данных и экономит время при поиске нужной карты. 3D-печать полезна, когда:

• Вы потеряли оригинальный кейс и хотите замену.
• Нужен компактный модуль, который хранит все карты вместе (SD + microSD).
• Требуется дополнительная защита — водонепроницаемая или с уплотнениями.
• Хотите персонализировать корпус: имя, логотип, цвет.
• Нужна прочность: корпуса из ABS или PETG выдержат падения и давление лучше, чем заводские тонкие кейсы.

Важно: выбор материала и дизайна определяет функциональность (ударопрочность, водонепроницаемость, удобство извлечения карт).

Что нужно для проекта

Минимальный набор инструментов и ПО:

• 3D-файл (STL/3MF/OBJ). Можно скачать с репозиториев.
• Программа для редактирования 3D-моделей (по желанию) и слайсер для генерации G-кода.
• Ножницы или бокорезы (кусачки) для удаления наплывов и стрингов.
• Наждачная бумага для шлифовки.
• Набор SD/microSD карт для тестирования посадочных мест.

Скачали файл — приступайте к нарезке и печати.

Где взять готовые файлы

Популярные источники с примерами моделей (с краткими описаниями):

• SD card case by shadow8266 (Thingiverse): вмещает 6 полноразмерных SD и 4 microSD. Дизайн в TinkerCAD, использован принтер Creality Ender 3, сопло 0.4 мм, заполнение 20%.
• Print in Place SD Card Box (Thingiverse): 1 полноразмерная SD + 8 microSD, защёлка и оптимальная крышка.
• Yet Another SD Card Holder (Thingiverse): дизайн в SketchUp, рекомендовано 3 периметра для прочных стенок.
• GoPro SD Card Holder (Thingiverse): размер сопоставим с GoPro Hero3+, вместимость 5 SD + 5 microSD.
• Memory Holder (Thingiverse): поддерживает разные форматы карт, рекомендованное заполнение 10% и слой 0.3 мм, без опор.

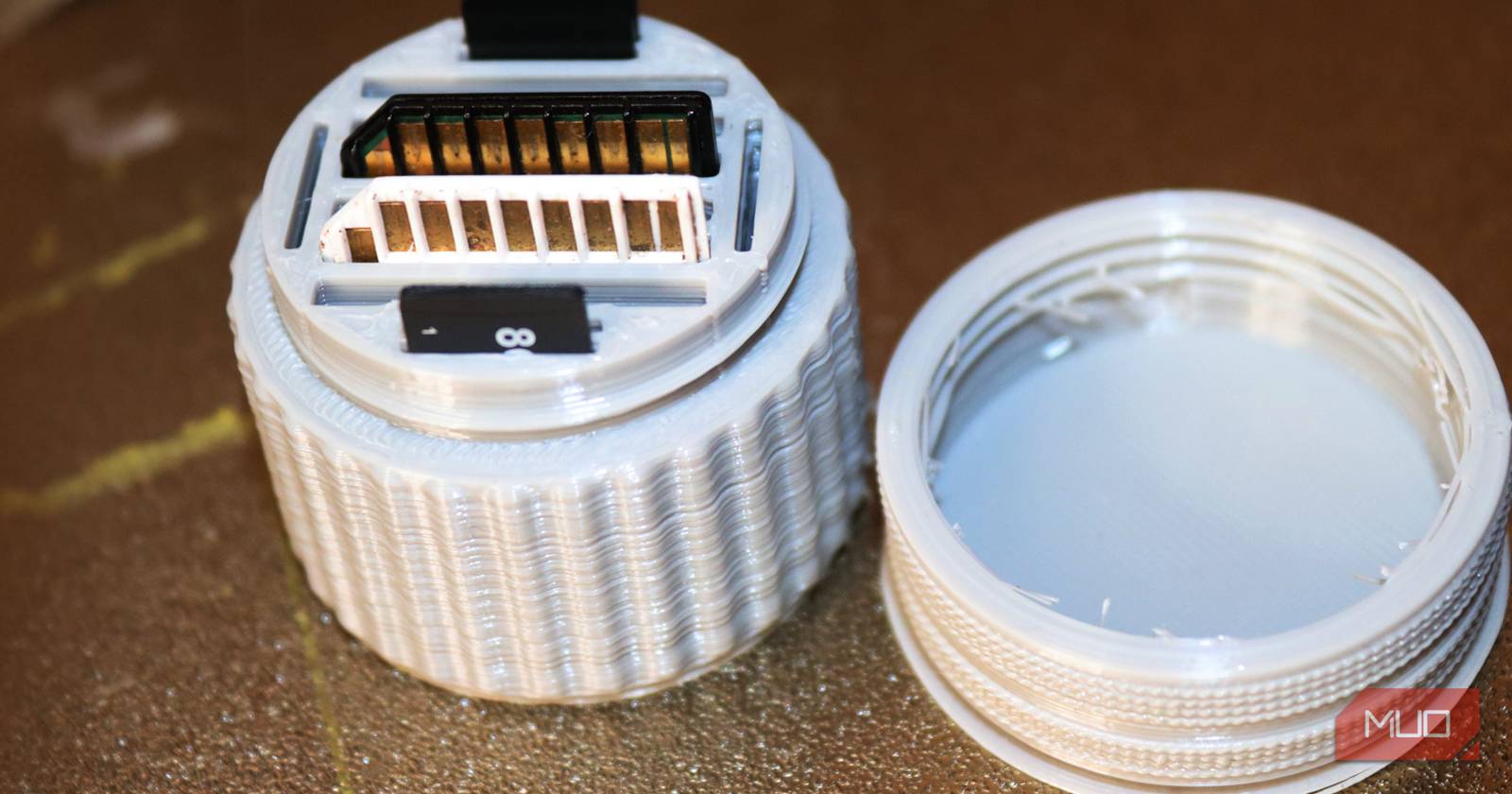

Для примера в этой инструкции использован SD card case by T.O.M. (Thangs). Скачайте STL и слайсните для вашего принтера.

Настройки печати — практические рекомендации

Ниже — проверенные настройки как отправная точка. Всегда делайте тестовый куб и пробную печать деталей малого размера для уточнения параметров под ваш принтер и пластик.

• Ретракция: 5–7 мм при прямом экструдере Bowden используйте ближе к 6 мм. Скорость ретракции 40–60 мм/с. Это снижает стринги и образование нитей внутри слотов.
• Заполнение (Infill): 15–25% для баланса прочности и экономии материала. 20% — хороший старт.
• Скорость печати: 50–60 мм/с для стандартного качества; снизьте до 30–40 мм/с для мелких деталей.
• Опоры: обычно не требуются для большинства кейсов, но проверьте модель на выступы.
• Высота слоя (Resolution): 0.1–0.2 мм; 0.1 мм даёт более гладкую поверхность крышки.
• Филамент: PLA — самый простой; PETG для большей прочности и гибкости; ABS для ударопрочности, но требует нагретой платформы и закрытого корпуса.

Факты: обычно посадочные места для SD ориентированы на допуск 0.1–0.3 мм для свободной, но плотной посадки. Подгоняйте по своему принтеру.

Постобработка: как сделать аккуратно

Шаги:

1. Удалите поддерживающие элементы и нити при помощи бокорезов. Работайте аккуратно возле круглых пазов и защёлок, чтобы не повредить геометрию.
2. Прошлифуйте посадочные места мелкой наждачкой (P220–P400) для плавного входа карт. Для видимых поверхностей используйте 400–800.
3. При желании покрасьте или обработайте растворителем (для ABS) для сглаживания. Для PLA используйте грунт + краску.
4. Проверьте посадку карт и работу крышки — при необходимости отшлифуйте направляющие.

Совет: если крышка защёлкивается слишком туго, аккуратно снимите 0.1–0.2 мм с защёлки; если слишком свободно — добавьте тонкую прокладку из термоусадки или малярной ленты.

Критерии приёмки

Приёмка готового держателя — набор простых тестов, которые подтверждают функциональность:

• Все типы карт (указанные проектом) вставляются и извлекаются без применения силы.
• Крышка закрывается и держится на защёлке/магните в обычном положении.
• Отсутствие острых наплывов и заусенцев в посадочных карманах.
• При падении с небольшой высоты (ок. 1 м) корпус не ломается и карты не вылетают (проверка на реальную устойчивость).
• Если заявлена водонепроницаемость — уплотнение работает (простая проверка брызгами воды, если применимо).

Чек-лист печати (короткий)

• Скачать STL/проверить размеры
• Подогнать допуски под свои карты
• Выбрать материал и настройки слайсера
• Сделать тест-печать маленькой детали
• Напечатать основной корпус
• Постобработка и сборка
• Тест посадки и надёжности

Альтернативные подходы

Если 3D-печать недоступна, рассмотрите:

• Магазинные кейсы и кард-органайзеры (готовые решения).
• Органайзеры из поролона или EVA с вырезами под карты.
• Хранение в подписанных zip-пакетах/папках с маркировкой.
• Лазерная резка из пластика/акрила для более точной геометрии при серийном производстве.

Когда 3D-печать — не лучший выбор: если нужна массовая водонепроницаемость и эстетика — производства литья под давлением дают более качественный результат в больших объёмах.

Сравнение материалов (быстрый обзор)

• PLA: легко печатать, мало деформации, но хрупкий при ударе и плохо переносит нагрев >50 °C.
• PETG: гибче и прочнее PLA, устойчивая к ударам и влаге; небольшая склонность к нитям.
• ABS: высокая ударопрочность и температура эксплуатации, но требует закрытой камеры и платформы с подогревом; выделяет запах при печати.

Выбор: для домашнего держателя PLA или PETG чаще всего оптимальны.

Тонкая настройка посадочных мест (методология)

1. Измерьте ширину и толщину самой толстой карты в наборе.
2. Добавьте допуск 0.15–0.3 мм на ширину слота (зависит от точности принтера).
3. Если карта должна клипсироваться, оставьте меньше допуска и добавьте скосы для легкого входа.
4. Напечатайте тест-ленточку или минислот длиной 20–30 мм и проверьте посадку.

Это простая итерация: измерение — печать — примерка — корректировка.

Типичные проблемы и решения

• Стринги внутри слотов: увеличьте ретракцию или скорость ретракции, уменьшите температуру экструдера на 5–10 °C.
• Крышка не закрывается: проверьте деформацию (warping) — снизьте температуру платформы, увеличьте периметры или добавьте ребра жёсткости.
• Слишком тугое или свободное размещение карт: отредактируйте модель с допуском ±0.1–0.3 мм; при печати используйте более точный шаг по осям (0.1 мм слой).

Тест-кейсы и критерии приёмки (короткие)

1. Вставить каждую карту: проходит/не проходит.
2. Вставить и извлечь карту 20 раз: без видимых повреждений.
3. Закрыть крышку 50 циклов: защёлка сохраняет фиксацию.
4. Падение с 1 м: карты остаются внутри, корпус не раскалывается.

Прохождение всех тестов считается успешной приёмкой.

Рольовые задачи (кто что делает)

• Дизайнер: подгоняет посадочные места и форм-фактор под нужды.
• Оператор принтера: настраивает слайсер и контролирует печать.
• Постобработка: шлифовка, краска и сборка.
• Тестировщик: проверяет посадку и долговечность.

Ментальные модели и эвристики

• «Как инженер, не как художник»: сначала добейтесь функциональности, затем эстетики.
• «Минимальный рабочий продукт»: печатайте одну секцию с парой слотов для валидации допусков, прежде чем печатать весь корпус.
• «Сила маленьких итераций»: правьте допуски по 0.1 мм, а не радикально.

Примеры настроек слайсера (шаблон)

• Слой: 0.15 мм
• Периметры/оболочки: 3
• Заполнение: 20%
• Скорость: 50 мм/с
• Ретракция: 6 мм / 55 мм/с
• Температура (PLA): 200–210 °C

Подгоните параметры под свой принтер.

Когда 3D-печатный держатель может не подойти

• Если нужен полностью герметичный корпус для длительного погружения в воду — лучше готовые промышленные решения или уплотнение резиновыми прокладками и клеевыми швами.
• Если нужна оптическая полировка и идеальная эстетика — лучше фабричная обработка (литьё, вакуумная формовка).

Короткая инструкция по созданию (SOP)

1. Скачать и проверить STL-модель.
2. Подогнать размеры и допуски (при необходимости в CAD).
3. Слайснуть с рекомендованными настройками.
4. Напечатать тестовый слот и скорректировать.
5. Напечатать весь корпус.
6. Постобработать: удалить наплывы, отшлифовать, покрасить.
7. Сборка и тестирование по чек-листу.

Краткое резюме

3D-печать держателя для SD-карт — доступный и гибкий путь организовать хранение карт. Выбор материала, корректные допуски и отработка настроек слайсера решают основную часть задач. Простая итерация «печатать — примерять — править» даёт быстрые и надёжные результаты.

Важно

• Всегда сначала печатайте тестовые элементы для подбора допусков под ваш принтер.
• Для долговечности выбирайте PETG или ABS, если окружение требует большей прочности.

Последние шаги

Скачайте понравившуюся модель, распечатайте тест-слот, скорректируйте по результату и напечатайте финальную версию. После постобработки вы получите персонализированный, компактный и функциональный держатель для всех ваших карт памяти.
