Как 3D‑напечатать держатель для SD‑карт

В одном предложении: 3D‑печатный держатель помогает хранить карты в одном месте, защищает их и даёт возможность кастомизации — от надписей до водонепроницаемости.

Почему стоит напечатать держатель для SD‑карт

SD‑карты часто теряются или хранятся разбросанно. Самодельный держатель решает сразу несколько задач:

• Сохранность: все карты находятся в одном контейнере, меньше риск потерять важные данные.
• Защита: можно напечатать корпус с плотным прилеганием или уплотнителем, чтобы уменьшить попадание пыли и влаги.
• Вместимость: одна конструкция может заменить множество оригинальных «блистеров» и держателей.
• Индивидуальный дизайн: добавить гравировку, логотип, цвет, компоновку карточек по назначению.
• Надёжность: выбор материала (ABS, PETG) даёт большую прочность, чем дешёвый заводской держатель.

Короткое определение: SD‑карта — стандартная флеш‑память размеров ~24×32 мм; microSD — миниатюрный формат ~15×11 мм.

Важно: 3D‑печать даёт свободу дизайна, но требует базовых навыков подготовки и постобработки. Если вы никогда не печатали, начните с простых тестовых моделей.

Что понадобится

• 3D‑файл (STL/OBJ/3MF) — модель держателя.
• Программа для 3D‑моделирования (по желанию) и слайсер (Cura, PrusaSlicer, Simplify3D и т. п.).
• 3D‑принтер FDM (или SLA, если хотите более гладкую оболочку).
• Щипцы/кусачки для удаления лишней нити и поддержек (если они потребуются).
• Наждачная бумага разной зернистости, напильники, скальпель для точной подгонки.
• SD и microSD карты для проверки посадки.
• Краска, лак или герметики (опционально) для финишной обработки.

Если вы не владеете 3D‑принтером, многие хакерспейсы, FabLab и сервисы печати выполнят печать по вашему G‑коду.

Где скачать готовые файлы и какую модель выбрать

Популярные сайты с бесплатными моделями:

• Thingiverse — много простых и проверенных моделей.
• Thangs — удобный просмотр и версии, часто есть исходники TinkerCAD.
• MyMiniFactory, Cults3D — дизайнерские варианты.
• TinkerCAD/Onshape — если хотите быстро изменить модель в браузере.

Примеры полезных моделей (названия из источника):

• SD card case (shadow8266) — вмещает 6 SD и 4 microSD; можно редактировать в TinkerCAD.
• Print in Place SD Card Box — «печатается в сборе», с защёлкой и крышкой.
• Yet Another SD Card Holder — простая конструкция с толстыми стенками.
• GoPro SD Card Holder — формат, совместимый по габаритам с корпусами GoPro.
• Memory Holder (Jeff Shewmon) — универсальный, без поддержек.

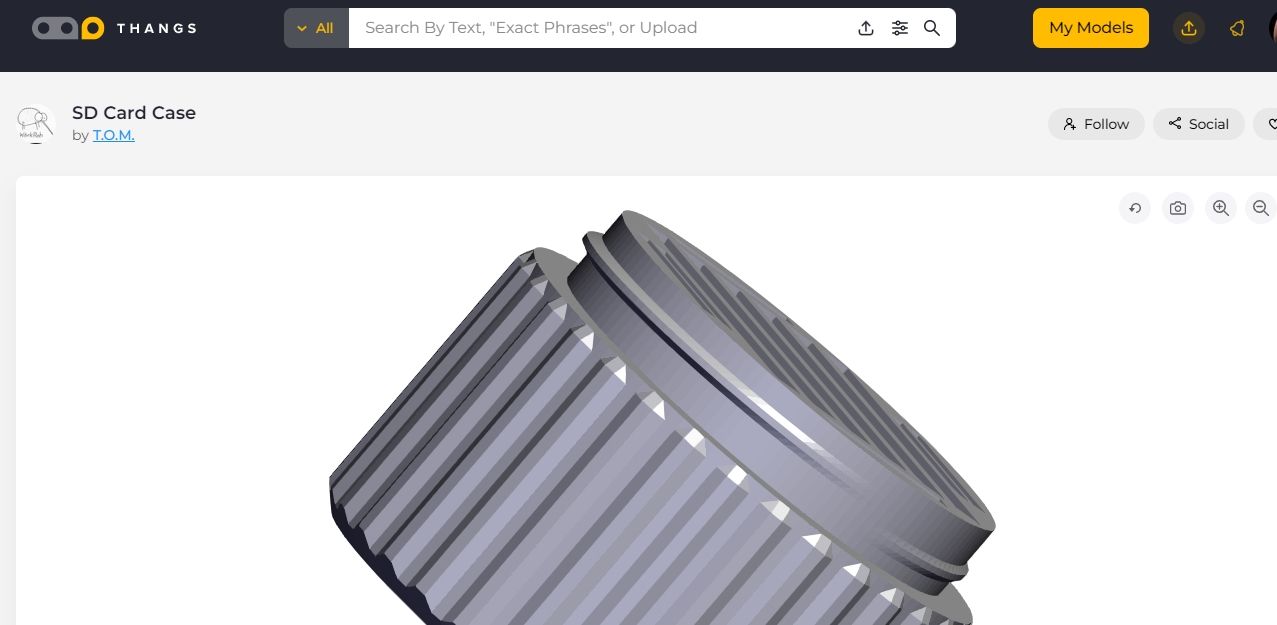

Для примера в этой инструкции мы используем «SD card case by T.O.M.» из Thangs. Скачайте STL и импортируйте в слайсер.

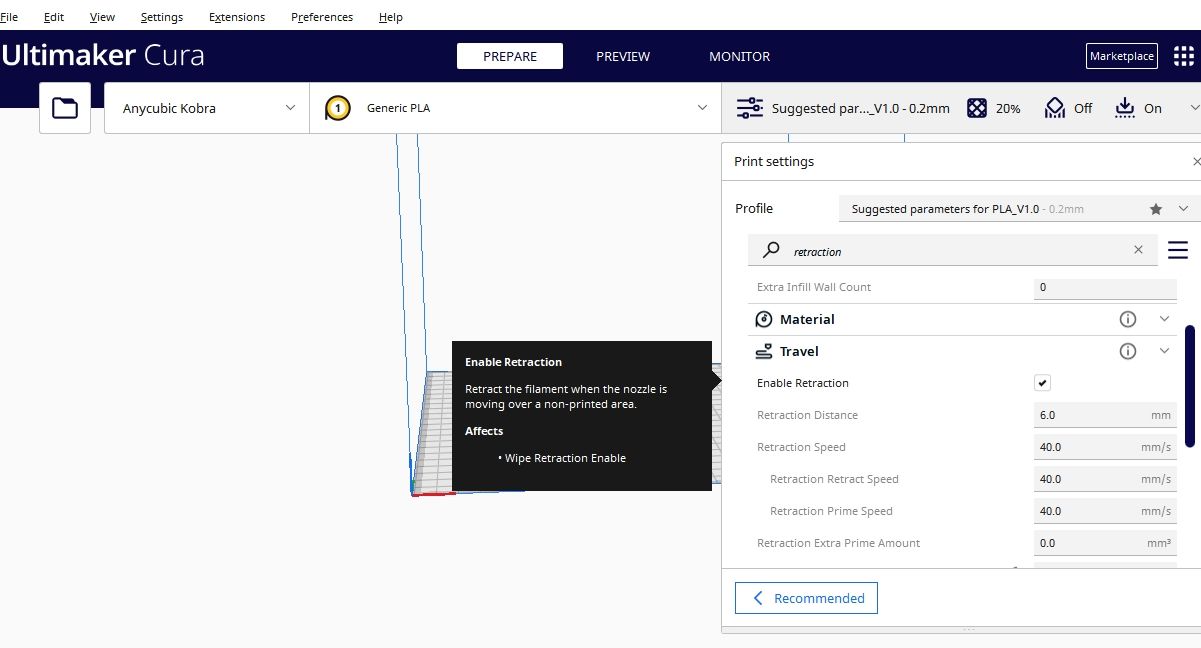

Настройки печати: практическое руководство

Ниже — набор рабочих параметров для FDM‑печати (ноутбук/домашний принтер):

• Слой (resolution): 0.10 мм — гладкая поверхность; 0.12–0.20 мм быстрее и достаточно для функционального держателя.
• Nozzle: 0.4 мм — стандартный диаметp.
• Ретракция (retraction): дистанция 5–7 мм, скорость 40–60 мм/с. Рекомендация: 6 мм и 55 мм/с — хорошо снижает стрингинг.
• Скорость печати: 50–60 мм/с для внешних стен; для мелких деталей можно 30–40 мм/с.
• Infill (плотность заполнения): 10–25% — 20% даёт баланс прочности и расхода пластика.
• Количество периметров (walls/ shells): 2–4 — 3 часто достаточно для прочных стенок.
• Поддержки (supports): обычно не требуются для простых держателей; включайте при вычисленных нависающих частях.
• Адгезия к столу: brim или raft не обязательны; используйте при низкой площади контакта.
• Температура пластика: PLA 190–210 °C, PETG 230–250 °C, ABS 230–250 °C (зависит от производителя).

Факт‑бокс: ключевые размеры и параметры

• Размеры SD‑карты: ~24 мм × 32 мм × 2.1 мм.
• Размеры microSD: ~15 мм × 11 мм × 1 мм.
• Рекомендуемое разрешение печати: 0,10–0,20 мм.
• Типичная инфилл‑степень: 10–25%.

Совет: перед печатью основной детали распечатайте тест‑шаблон для проверки посадки вашей конкретной карты и подбора ретракции.

Выбор материала: PLA, ABS, PETG, TPU — что лучше?

Короткие определения:

• PLA — лёгкий в печати биополимер, жёсткий, не очень термостойкий.
• ABS — прочный и пластичный, боится деформации при печати, требует нагретого стола.
• PETG — баланс между прочностью и удобством печати, влагостойкий.
• TPU — гибкий, подходит для смягчающих вставок.

Рекомендации:

• Для простого держателя подойдёт PLA (удобство, внешний вид).
• Для повышенной механической прочности или гибкости крышки лучше PETG или ABS.
• Для уплотнения слотов используйте TPU‑вставки или силиконовые прокладки.

Когда выбирать ABS: если держатель может подвергаться механическим ударам или нагреву (например, оставлен в тёплом автомобиле).

Постобработка: как добиться аккуратного вида

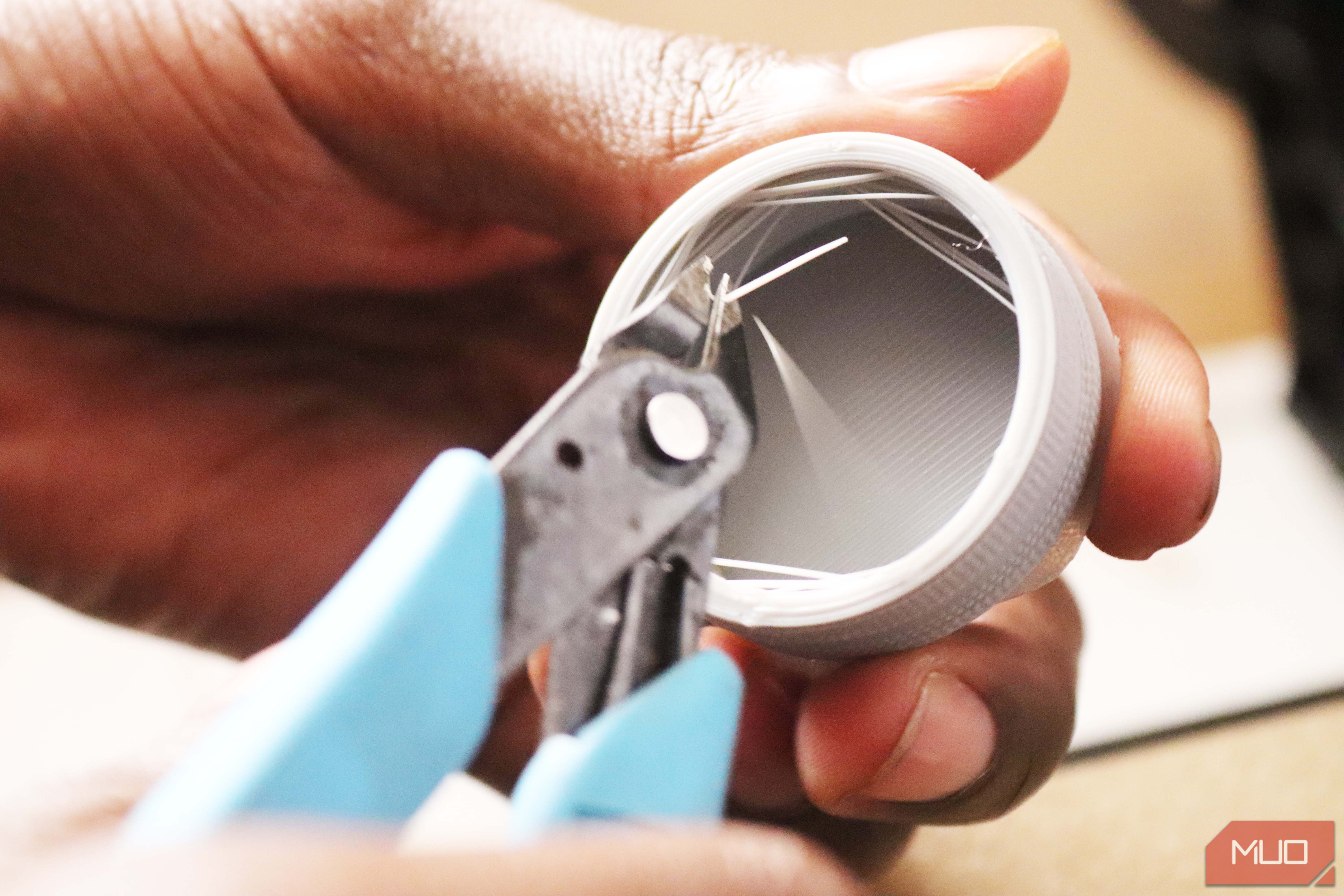

1. Удалите стрингинг и наплывы щипцами. Делайте это осторожно, чтобы не повредить посадочные места.

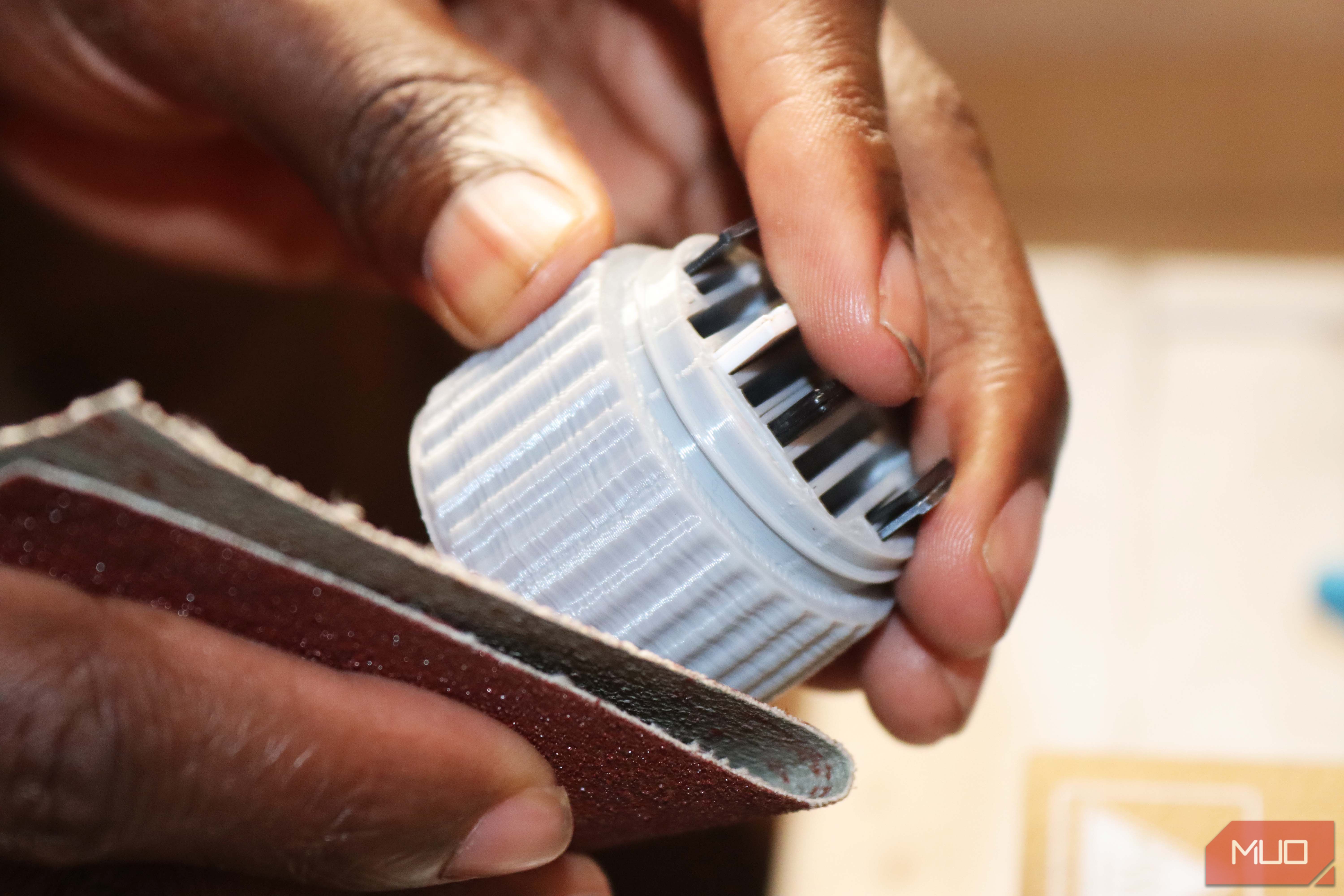

2. Пройдитесь мелкой наждачной бумагой (начните P120–P220, закончите P400–P800).
3. Для PLA можно отполировать абразивной пастой или покрыть лаком.
4. Для ABS — ацетоновая обработка паром даёт глянец и уплотнение швов (внимание: ацетон токсичен, работайте в проветриваемом помещении).
5. Для водонепроницаемости примените силиконовый герметик в стыках или покройте внутреннюю поверхность эпоксидной смолой (тонкий слой).

Совет: при обработке пазов используйте тонкий напильник и регулярно примеряйте карту.

Тесты и критерии приёмки

Критерии приёмки

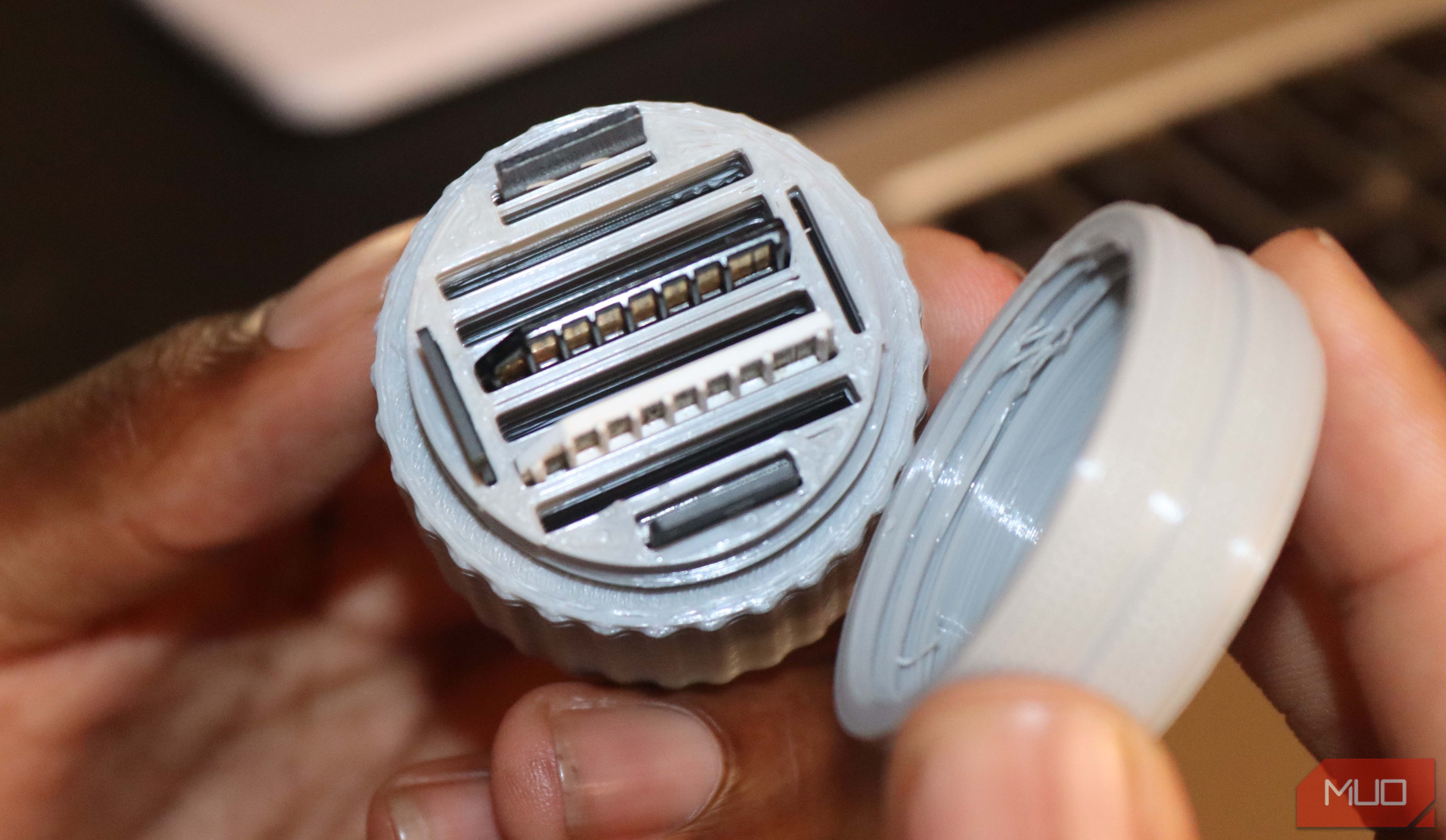

• Каждая SD и microSD карта входит в свой слот без заеданий.
• Крышка закрывается ровно и надёжно фиксируется (если в дизайне есть защёлка).
• При встряхивании карты не выпадaют.
• Габариты не мешают извлечению карт вручную.
• Отсутствуют острые заусенцы, которые могут повредить контакты карт.

Тесты

• Вставьте все карты и встряхните держатель под разными углами.
• Проверьте считывание карт после печати — подключите к кардридеру.
• Оцените посадку при изменении температур (прямые солнечные лучи, холод) — особенно важно для PLA.

Водонепроницаемость и защита от пыли

Подходы к герметизации:

• Плотная крышка + силиконовый уплотнитель (тонкая лента из TPU или силикона) вокруг края.
• Эпоксидное покрытие внутри крышки — запечатывает мелкие отверстия.
• Распечатать корпус с большей глубиной и добавить резиновую прокладку.

Важно: полная IP‑сертификация требует лабораторных тестов; домашние методы дают практическую защиту от брызг и пыли.

Когда 3D‑печать не лучший вариант — контрпримеры

• Нужен гарантийный или сертифицированный влагозащитный контейнер — лучше покупать готовое изделие.
• Требуется мгновенное массовое производство — литьё под давлением дешевле при больших объёмах.
• Хотите ультратонкий корпус из металла — 3D‑печать FDM не даст металлической поверхности.

Альтернативы самодельному держателю

• Заводские кейсы для карт памяти (купить онлайн).
• Блокноты/кошельки с кармашками для microSD.
• Использовать винтажные контейнеры (коробочки для таблеток, корпус USB‑ключа).

Чек‑лист: шаги от идеи до готового держателя

1. Выбрать модель и скачать STL.
2. Проверить размеры карт в файле и сравнить с вашими картами.
3. Настроить слайсер (слой, ретракция, инфилл, периметры).
4. Напечатать тест‑образец одного слота.
5. При необходимости отредактировать модель (TinkerCAD, Fusion 360).
6. Напечатать основную деталь.
7. Удалить заусенцы, отшлифовать, при необходимости покрасить/запечатать.
8. Провести приёмочные тесты и документировать параметры печати на будущее.

Роль‑ориентированные рекомендации

Для фотографа:

• Печатайте несколько модулей с маркировкой по проектам или камерам.
• Используйте PETG для большей долговечности.

Для архивариуса/администратора:

• Пометьте слоты уникальными номерами или цветами.
• Подумайте о крышке с замком (несильной защёлкой).

Для хардкор‑DIY‑хоббиста:

• Доработайте модель — добавьте шарнирную крышку, петли, вставки TPU.
• Экспериментируйте с двойным материалом (TPU + PLA) для мягкой кромки.

Мини‑методология улучшения дизайна (итеративный цикл)

1. Дизайн: начальная модель с учётом размеров карт.
2. Прототип: печать 1–2 слотов для проверки посадки.
3. Тестирование: механика закрытия, прочность, удобство.
4. Улучшение: изменить периметры, радиусы скругления, толщину стенки.
5. Финал: печать партии и постобработка.

Мермайд‑схема принятия решения

flowchart TD
  A[Нужен держатель?] --> B{Есть принтер?}
  B -- Да --> C{Требуется водонепроницаемость?}
  B -- Нет --> G[Купить заводской кейс или сервис печати]
  C -- Да --> D[Выбрать PETG/ABS + уплотнение]
  C -- Нет --> E[PLA — быстрее и проще]
  D --> F[Напечатать и герметизировать]
  E --> F
  F --> H[Проверить посадку и функционал]
  H --> I[Готово]

Технические шаблоны и шпаргалки

Настройки быстрого старта (шпаргалка):

• Nozzle: 0.4 мм
• Layer height: 0.1–0.2 мм
• Infill: 20%
• Walls: 2–3
• Retraction: 6 мм @ 55 мм/с
• Temp (PLA): 200 °C; Bed: 60 °C

Короткий набор инструментов:

• Щипцы, пинцет, скальпель, напильник, наждачка P180–P600, силиконовый герметик.

Частые проблемы и как их решить

• Проблема: карта туго входит или не входит вовсе. Решение: измерьте посадочный паз, увеличьте толщину и перепечатайте слот +0.2–0.5 мм.

• Проблема: стрингинг внутри крышки. Решение: увеличить ретракцию, снизить температуру на 5–10 °C, уменьшить скорость движения.

• Проблема: деформация (warping). Решение: использовать нагретый стол, brim, более медленную печать; для ABS применять закрытый шкаф принтера.

Заключение

Создать собственный держатель для SD и microSD карт с помощью 3D‑печати — доступная и полезная задача. Вы получаете изделие, адаптированное под ваши карты и стиль, с возможностью защиты и персонализации. Даже если вы новичок, итеративный подход (тест‑печатать, корректировать, финишировать) быстро приведёт к рабочему результату.

Кратко: скачайте модель, проверьте посадку, настройте слайсер по шаблону, распечатайте, обработайте и протестируйте.

Важно: при работе с химией (ацетон, эпоксидка) соблюдайте меры предосторожности и проветривайте помещение.

Резюме

• 3D‑печать даёт контроль над формой, размером и прочностью держателя.
• PLA подходит для простых случаев; ABS/PETG — для долговечности и влагозащиты.
• Тесты посадки и небольшие итерации устраняют большинство проблем.

Дополнительные ресурсы: сайты Thingiverse и Thangs для поиска моделей; TinkerCAD и Fusion 360 для простых правок.
