Полное руководство по Meshmixer для редактирования и подготовки к 3D‑печати

Краткое описание

Meshmixer — это бесплатное приложение от Autodesk для редактирования и подготовки 3D‑моделей к печати. Оно подходит как для новичков, так и для опытных пользователей: сочетает инструменты анализа, правки сетки, скульптинга, текстурирования и генерации поддержек. Программа позволяет исправлять повреждённые сетки, делать полые объекты, добавлять и удалять части модели и экспортировать подготовленные файлы в стандартных форматах для слайсинга.

Важно: Meshmixer не заменяет полноценные CAD-системы при создании точных механических деталей, но отлично подходит для подготовки и исправления моделей перед печатью.

Что вы найдёте в этом руководстве

• Быстрый обзор интерфейса
• Пошаговый импорт и навигация по сцене
• Редактирование: трансформирование, выделение, удаление, скульптинг
• Hollowing (полость) и его параметры
• Инструменты анализа: Inspector, Overhangs, Support Generator
• Экспорт и советы по совместимости с слайсерами
• Чек-листы, порядок действий (SOP), критерии приёмки и обходные пути
• Типичные проблемы и их устранение

Обзор интерфейса Meshmixer

После установки и запуска программы вы увидите рабочее окно с основными панелями и инструментами.

Слева — панель инструментов. В верхней части есть опция Import для загрузки 3D‑моделей. Ниже находятся инструменты, такие как Meshmix (набор примитивов и готовых деталей), Select для выделения частей модели и другие.

Краткие определения терминов:

• Сетка — набор треугольников (вершин/рёбер/граней) описывающий поверхность модели.
• Непроводимая геометрия (non-manifold) — проблемные элементы сетки, мешающие корректной печати.

Полезные инструменты на панели:

• Sculpt — набор кистей для локальной деформации сетки: drag, draw, flatten и др.
• Stamp — накладывает заранее заданные формы как тиснение или выпуклость.
• Edit — содержит mirror, duplicate, transform, align и другие операции.
• Analysis — анализирует единицы измерения, толщину и готовность к печати.
• Shaders — визуальные шейдеры для предварительного просмотра.
• Export — экспортирует модель в файл для слайсинга.
• Slicing — встроенный резак для генерации G‑code (ограничен функционалом по сравнению с отдельными слайсерами).

Важно: названия инструментов указаны так, как они отображаются в интерфейсе Meshmixer. Это упрощает поиск функций.

Импорт и просмотр модели

Для загрузки файла нажмите кнопку Import в центральной части рабочего пространства.

Поддерживаемые форматы: STL, OBJ, 3MF, AMF. После импорта используйте колесо мыши для приближения/отдаления и правый/средний клик для панорамирования и вращения.

В правой верхней части интерфейса находятся элементы управления камерой для быстрого просмотра с разных ракурсов.

В меню View можно переключиться в wireframe‑режим, восстановить исходный вид (home) и отменять/повторять операции просмотра.

Практический совет: перед серьёзными правками установите единицы измерения проекта и масштаб. Неправильный масштаб — частая причина неудачной печати.

Базовое редактирование: выделение, трансформация, дублирование

Чтобы изменить ориентацию или размер модели, перейдите в Edit > Transform.

При выборе появится рамка с маркерами. Можно вращать модель мышью, используя ручки вращения, либо ввести точные значения в полях для X, Y и Z.

Изменения отображаются в реальном времени. После регулировки нажмите Accept, чтобы применить трансформацию.

Альтернативный путь для автоматического определения лучшей ориентации — Analysis > Orientation.

Сдвиг ползунка Overhang angle и кнопка Update позволяют просмотреть влияние ориентации на нависающие элементы. Это упрощает решение, требует ли модель опор.

Пример практики: сначала оптимизируйте ориентацию для минимизации поддержек, затем корректируйте мелкие детали трансформацией.

Выделение, удаление и редактирование частей модели

Инструмент Select позволяет выделять области модели для удаления, заполнения или переноса.

После выделения в Edit выберите Erase & Fill, чтобы удалить секцию и заполнить образовавшийся пробел.

Результат удаления можно дополнительно сгладить и подправить параметрами Scale и Bulge в инструменте Erase & Fill.

После приёмки изменений нажмите Accept.

Вы также можете импортировать дополнительные модели и объединять их с текущей сценой с помощью Meshmix или вставки другого объекта.

Используйте Transform в Edit для подгонки размера и позиции добавленного элемента.

Как сделать полость (hollow) в модели

Полость снижает расход материала и время печати. Перейдите в Edit > Hollow.

Параметры полости расположены слева.

Ключевые параметры:

• Offset Distance — толщина внутренней оболочки (shell). Увеличение значения делает оболочку толще.
• Solid Accuracy — точность преобразования сетки в объёмную оболочку; влияет на время обработки.
• Mesh Density — плотность внутренней сетки; выше значение — больше полигонов.
• Holes Per Hollow, Hole Radius, Hole Taper — параметры создания технологических отверстий для удаления несвязанного материала или для уменьшения веса.

После установки параметров нажмите Generate Holes, затем Accept для применения.

Важно: проверьте минимальную толщину стенки по спецификациям вашего материала и принтера. Для некоторых пластиков минимальная печатная толщина должна быть не менее 0.8–1.2 мм для прочности (уточняйте в документации производителя филамента).

Исправление сетки и проверка на печатность

Перед печатью модель должна быть water‑tight (герметичной), без дыр, с корректной ориентацией нормалей и отсутствием non‑manifold элементов.

Используйте Analysis > Inspector для поиска и автоматического ремонта дефектов.

Пины укажут проблемные места, а кнопка Auto Repair All попытается автоматически исправить большинство ошибок.

После ремонта обязательно вручную проверьте сложные узлы: места пересечений, тонкие стенки и мелкие детали.

Анализ нависаний: Analysis > Overhangs подсвечивает области с нависающими сегментами, которые требуют поддержек.

Если красные зоны критичны — генерируйте поддержки через Support Generator.

Параметры поддержек позволяют настроить контакт с моделью, тип опоры и плотность. После корректной генерации нажмите Done.

Совет: местами удобнее экспортировать модель в специализированный слайсер (например, Cura, PrusaSlicer) и генерировать поддержки там — там больше контролируемых настроек.

Экспорт и отправка на печать

Для сохранения готовой модели используйте File > Export и выберите нужный формат.

Альтернативно, можно воспользоваться кнопкой Export / Print на нижней панели, чтобы отправить модель на онлайн‑сервис печати.

Перед экспортом проверьте единицы измерения и масштаб. Неправильный масштаб — частая ошибка при переносе между ПО.

Советы по рабочему процессу и методология (мини‑метод)

Мини‑методология подготовки модели к печати (быстрая последовательность действий):

1. Импорт: загрузите файл и установите единицы измерения.
2. Осмотр: обзор модели из разных ракурсов, проверка масштаба.
3. Исправление сетки: Analysis > Inspector, авто‑ремонт и ручная правка.
4. Ориентация: оптимизируйте для минимальных поддержек (Analysis > Orientation).
5. Hollowing: при необходимости делайте полость и отверстия для слива/удаления ненужного материала.
6. Поддержки: генерируйте в Meshmixer или в слайсере.
7. Экспорт: сохраните в STL/3MF/OBJ и проверьте в слайсере.

Проверочные критерии приёмки перед отправкой на печать:

• Нет дыр и non‑manifold элементов.
• Толщина стенок соответствует минимальным требованиям материала.
• Ориентация и поддержка выбраны осознанно (минимум расходимости).
• Экспортированный файл имеет ожидаемые размеры в слайсере.

Чек-листы по ролям

Дизайнер:

• Проверить соответствие геометрии задумке.
• Обратить внимание на эстетические переходы и швы.
• Подготовить модель с запасами прочности.

Инженер по печати:

• Проверить толщину стенок и внутреннюю структуру.
• Определить необходимость полостей и отверстий для воды/вакуумного удаления.
• Выполнить Analysis > Inspector и Overhangs.

Оператор принтера:

• Проверить размеры после импорта в слайсер.
• Убедиться, что поддержка подходящая по контакту и удаляемости.
• Установить параметры печати согласно материалу.

Частые проблемы и способы их устранения

Проблема: модель имеет видимые отверстия или «плавит» части сетки. Решение: Analysis > Inspector, затем Auto Repair All. Если автоматическое исправление не помогло — вручную выделите область и используйте Erase & Fill или Retopology.

Проблема: модель слишком тонкая и ломается при печати. Решение: увеличить толщину стенок через инструмент Edit > Thickness (или через Hollow с уменьшением Offset Distance и добавлением внутренней структуры). Учтите минимальные требования материала.

Проблема: поддержка сложно удаляется или портит поверхность. Решение: уменьшите площадь соприкосновения в Support Generator или создайте пользовательские точки опоры; генерируйте поддержки в слайсере с настройкой «tree supports»/«breakaway supports» при необходимости.

Проблема: экспортированные размеры отличаются в слайсере. Решение: проверьте единицы измерения и масштаб. При экспорте в STL Meshmixer может сохранить единицы как миллиметры — убедитесь, что слайсер ожидает те же единицы.

Альтернативные подходы и когда Meshmixer может не подойти

Когда Meshmixer — хорошая опция:

• Быстрые правки и исправления перед печатью.
• Подготовка художественных моделей и органических форм.
• Создание полостей и отверстий для экономии материала.

Когда лучше использовать другое ПО:

• Для точных инженерных деталей и параметрических изменений лучше применять CAD (Fusion 360, SolidWorks).
• Для сложного ретопологирования и оптимизации сетки под симуляцию — специализированные инструменты (Blender, ZBrush с плагинами).

Руководство по приёму и тесты качества (критерии приёмки)

Критерии приёмки 3D‑модели перед печатью:

• Модель закрытая (water‑tight), без дыр.
• Нет non‑manifold элементов.
• Минимальная толщина стенок соответствует спецификациям материала.
• Отсутствуют пересечения тел, мешающие печати.
• Поддержки сгенерированы и проверены, если требуется.

Минимальные тесты (acceptance tests):

• Открыть экспортированный файл в слайсере и проверить размеры в трёх осях.
• Выполнить быстрый просмотр слайса на предмет несвязанных участков.
• Если присутствуют внутренние полости — проверить наличие технологических отверстий для удаления материала.

SOP: короткий операционный план для подготовки модели в Meshmixer

1. Открыть Meshmixer. Нажать Import и загрузить модель.
2. Установить единицы измерения и проверить масштаб.
3. Анализ: Analysis > Inspector — исправить ошибки.
4. Ориентация: Analysis > Orientation — оптимизировать для печати.
5. По необходимости: Edit > Hollow — создать полость и сгенерировать отверстия.
6. Генерация поддержек: Analysis > Overhangs и Support Generator.
7. Экспортировать через File > Export в нужном формате.
8. Открыть в слайсере и выполнить финальную проверку перед печатью.

Советы по совместимости и миграции между ПО

• Формат STL широко поддерживается и прост, но не сохраняет материалы и цвета. Для сохранения краски/мультиматериала используйте 3MF или OBJ с сопутствующими текстурами.
• При переходе в слайсер всегда проверяйте масштаб и ориентацию.
• Meshmixer хорошо интегрируется с Fusion 360 для обработки органических форм после параметрического проектирования.

Памятка по безопасности и качеству печати

• Всегда проверяйте толщину стенок и радиусы, чтобы избежать хрупкости изделий.
• При использовании полостей убедитесь, что есть отверстия для выхода несвязанных материалов (для некоторых типов печати это критично).
• При создании поддержек ориентируйтесь на лёгкость удаления и минимизацию следов на видимой поверхности.

Мини‑шпаргалка по горячим клавишам и приёмам

• Колесо мыши — масштабирование.
• Левая кнопка + перетаскивание — вращение вида.
• Инструмент Select — выделение областей для Erase & Fill.
• Edit > Transform — точные трансформации (ввод значений для X/Y/Z).

Примеры тестовых сценариев перед печатью

1. Импорт файла STL, запустить Analysis > Inspector, убедиться, что Auto Repair All исправил все ошибки.
2. Выполнить Analysis > Overhangs при угле 45° и оценить необходимость поддержек.
3. Сохранить STL и открыть в слайсере, сравнить размеры модели и срезы с ожиданиями.

Заключение

Meshmixer остаётся мощным и бесплатным инструментом для подготовки 3D‑моделей к печати. Он особенно полезен для быстрого ремонта, создания полостей и генерации поддержек. Для точного параметрического моделирования лучше дополнить Meshmixer CAD‑решением. Следуя предложенному SOP и чек‑листам, вы значительно сократите риск неудачных печатей и ускорите рабочий процесс.

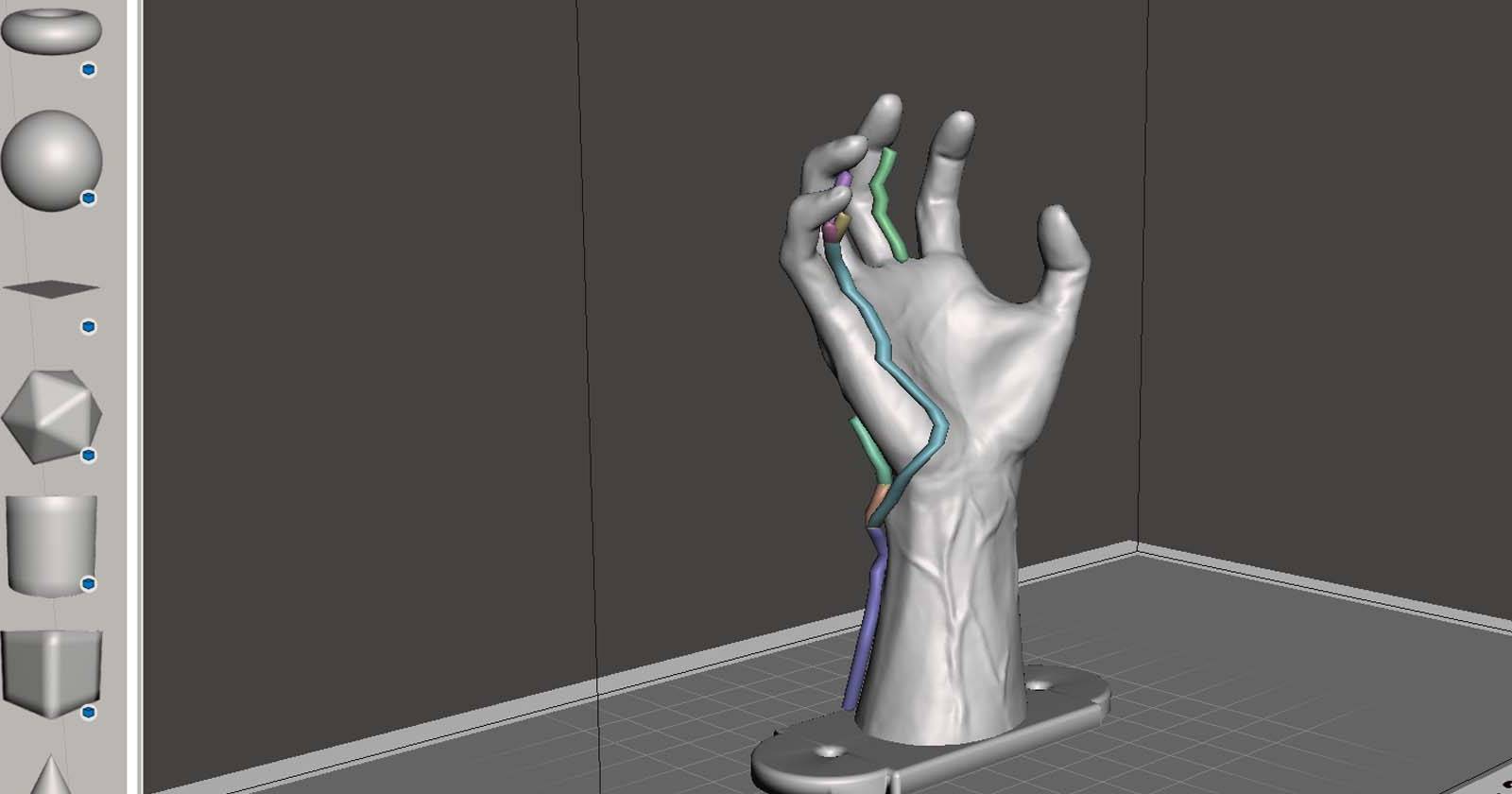

Скриншот автора: Sammy Ekaran

Важно: несмотря на удобство автоматических инструментов, всегда проверяйте критические участки вручную — автоматический ремонт может не учитывать инженерные требования.
