Защита устройств от нарушений электропитания

Электрические нарушения — это искажения сигнала электропитания, из-за которых система питания работает не так, как задумано. Большинство электронных устройств рассчитаны на стабильное напряжение и частоту; отклонения могут вызвать кратковременные сбои, потерю данных и необратимое повреждение.

Ниже описаны шесть распространённых типов нарушений электропитания и практические методы защиты для каждого из них.

Типы нарушений и как защититься

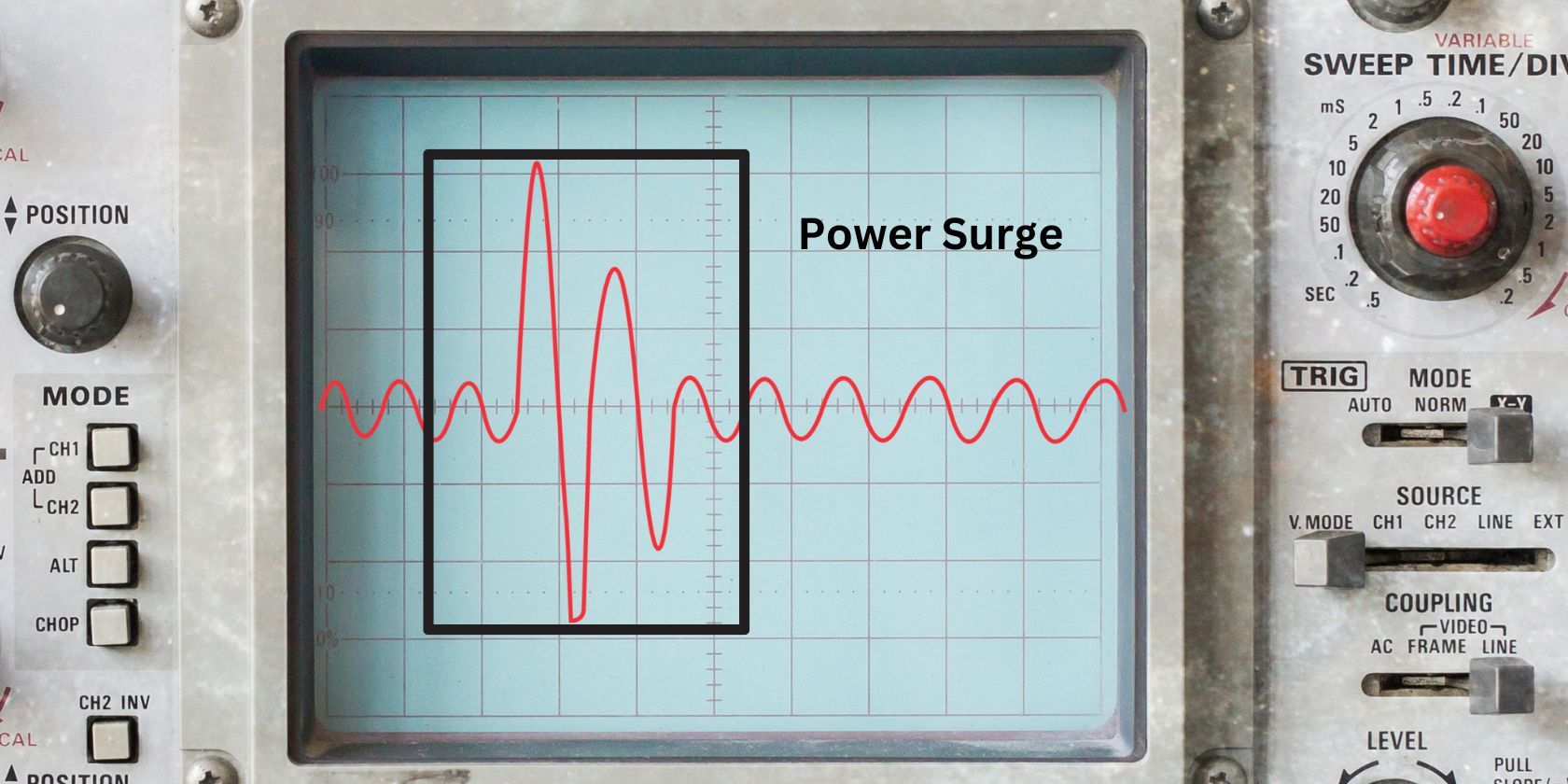

1. Перенапряжение / импульсный выброс

Что это. Перенапряжение (surge или transient) — это краткий, но резкий скачок напряжения в электрической сети. Оно может возникнуть из-за грозы, переключений на линии, аварий оборудования или от включения/выключения мощных потребителей.

Последствия. Импульсы часто наносят мгновенный вред: сгорают компоненты, перегорают блоки питания, повреждаются платы и внешние интерфейсы.

Как защититься:

• Используйте сетевые фильтры с защитой от перенапряжения (surge protector). Для домашних устройств достаточно переносных моделей с индикатором работоспособности.
• Для зданий рассмотрите розетки с интегрированной защитой и устройства защиты для всей линии (whole-house surge protector).
• Во время грозы и при сильных переключениях в сети отключайте особо чувствительное оборудование из сети.

Когда защита не сработает. Бюджетные удлинители с пометкой “защита” нередко имеют низкий ресурс и не выдерживают сильного импульса. Для постоянной защиты важна качественная система защиты на входе электрощита.

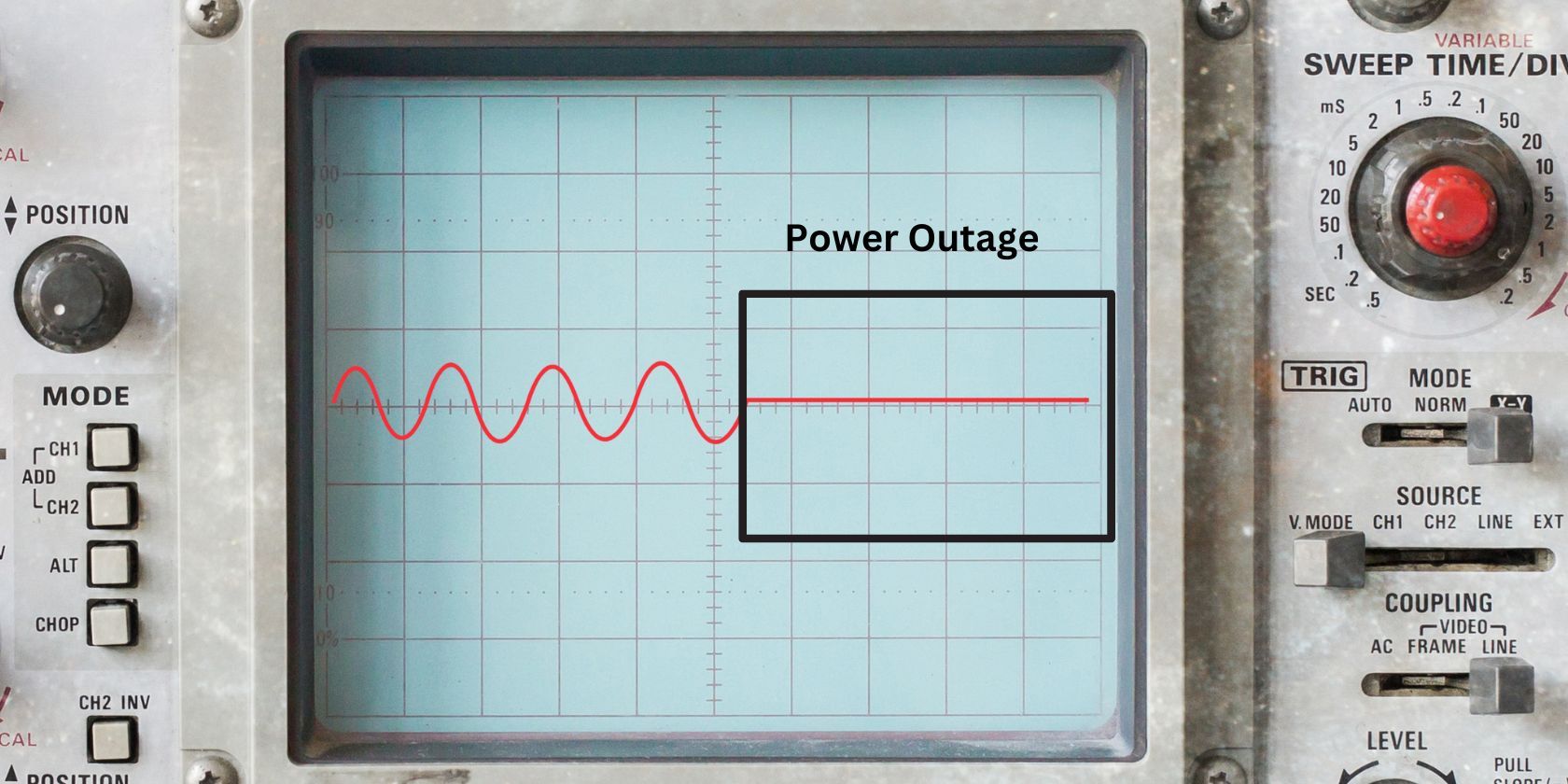

2. Отключение электроэнергии (power outage)

Что это. Полная потеря питания в доме или помещении из-за аварии, погодных условий или ошибок в распределительной сети.

Последствия. Резкое отключение может привести к потере несохранённых данных, повреждению носителей и некорректному завершению задач. При восстановлении питания часто возникают импульсы.

Как защититься:

• Для компьютеров и критичных систем используйте источники бесперебойного питания (UPS). UPS поддержит работу на короткое время, давая возможность корректно завершить работу или перейти на резервный источник.
• Для телефонов и мелкой электроники держите кабели и зарядные через защитные розетки; при длительных отключениях — заряжайте заранее от источников с автономным питанием.

Альтернативы. Для длительных отключений рассматривайте генераторы или резервные батарейные системы (домашние аккумуляторные блоки).

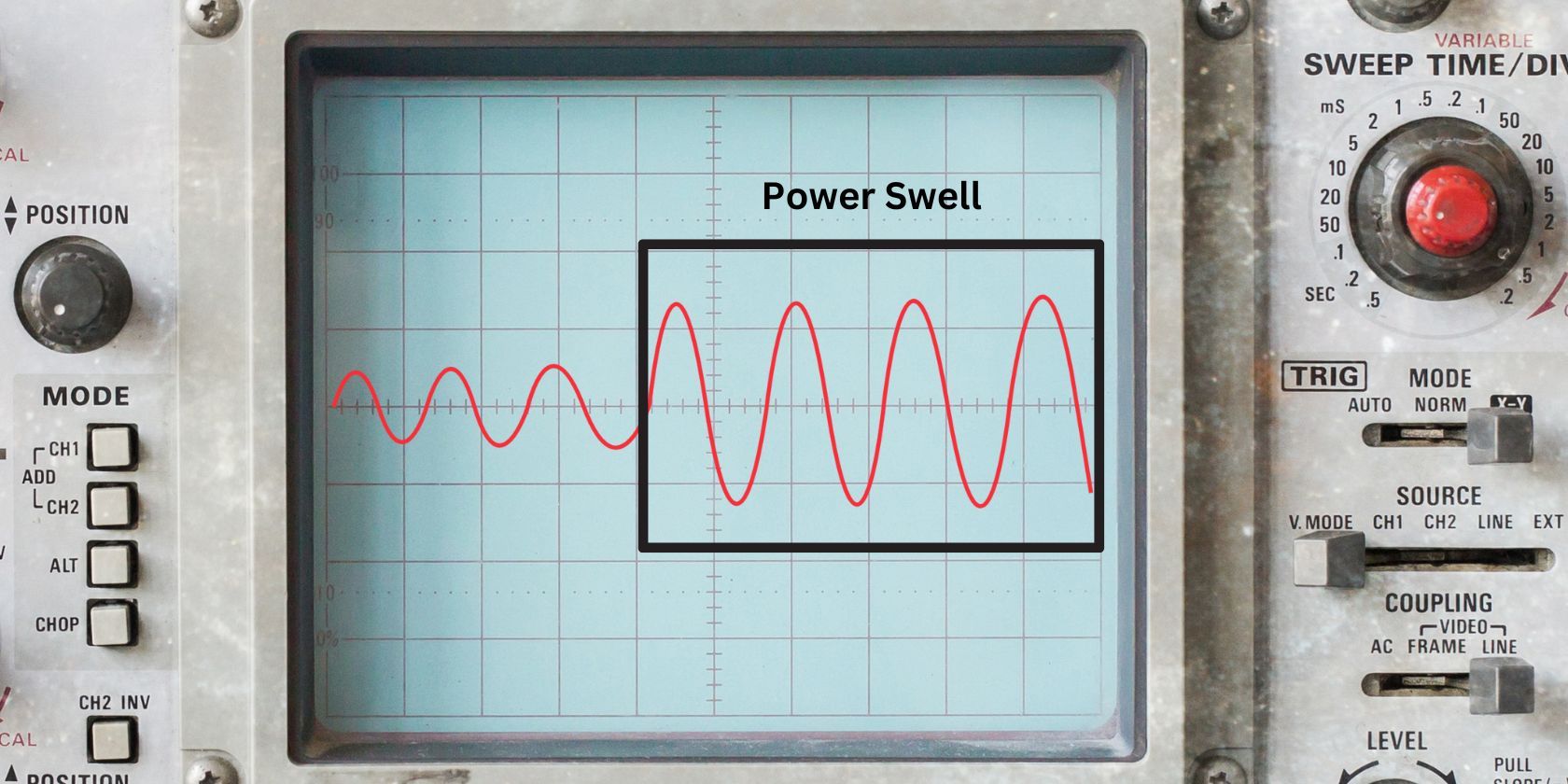

3. Перенапряжение в сети (power swell)

Что это. Power swell — длительное повышение напряжения выше номинального уровня сети. В отличие от импульса, перенапряжение длится достаточно, чтобы нагревать компоненты и выводить из строя электронику.

Причины. Неправильная балансировка фаз, неисправное оборудование трансформаторной подстанции, ошибки в сетевой автоматики.

Защита:

• Автоматические регуляторы напряжения (AVR) или стабилизаторы поддерживают входное напряжение в пределах, безопасных для подключения.
• Для особенно чувствительных приборов используйте UPS с функцией регулирования напряжения.

Когда AVR не помогает. Если причина — грубая ошибка в распределительной сети (например, длительная неисправность трансформатора), задача решается совместно с энергокомпанией: локальные устройства только смягчают эффект.

4. Пониженное напряжение (power sag / undervoltage)

Что это. Пониженное напряжение — длительное снижение уровня питания ниже номинала. Может проявляться как “белая полоса” или медленная работа двигателей и электроники.

Вред. При недопитке электрические двигатели перегреваются, блоки питания работают в нештатном режиме, компьютеры могут показать ошибки или отключиться. Продолжительное недопитание сокращает срок службы устройств.

Как защититься:

• Отсоединяйте чувствительную технику во время коричневых отключений (brownouts).
• Используйте стабилизаторы или UPS, которые гарантируют нужный уровень выдаваемого напряжения.

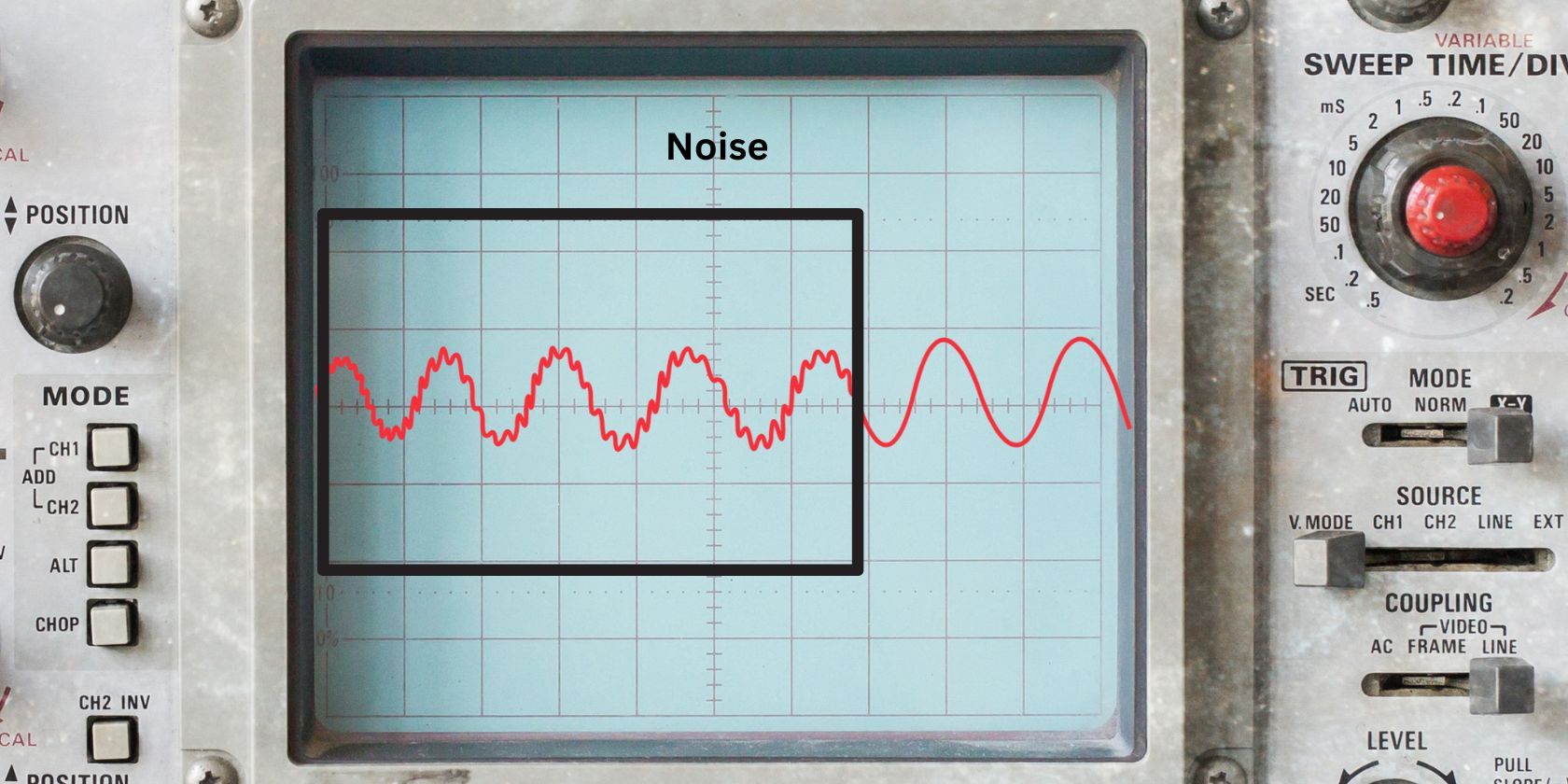

5. Электрические помехи (noise)

Что это. Электрический шум — это случайные колебания и частоты, которые искажают сигнал питания. Шум присутствует в любой сетевой среде: идеально гладкой линии на практике не бывает.

Восприятие устройствами. Бытовые приборы обычно толерантны к шуму. Чувствительная электроника (аудиоаппаратура, измерительные приборы, лабораторное оборудование) может показывать деградацию качества, ошибки в показаниях или потерю синхронизации.

Защита:

• Покупайте технику у производителей с проверенным качеством компонентов — такие устройства лучше переносят шум.
• Применяйте фильтры помех (EMI/RFI-фильтры), экранированные кабели и UPS/AVR с шумоподавлением.

Когда фильтр не поможет. Если источником шума является неисправное или неправильно заземлённое локальное оборудование, сначала устраняйте причину, а уже затем применяйте фильтрацию.

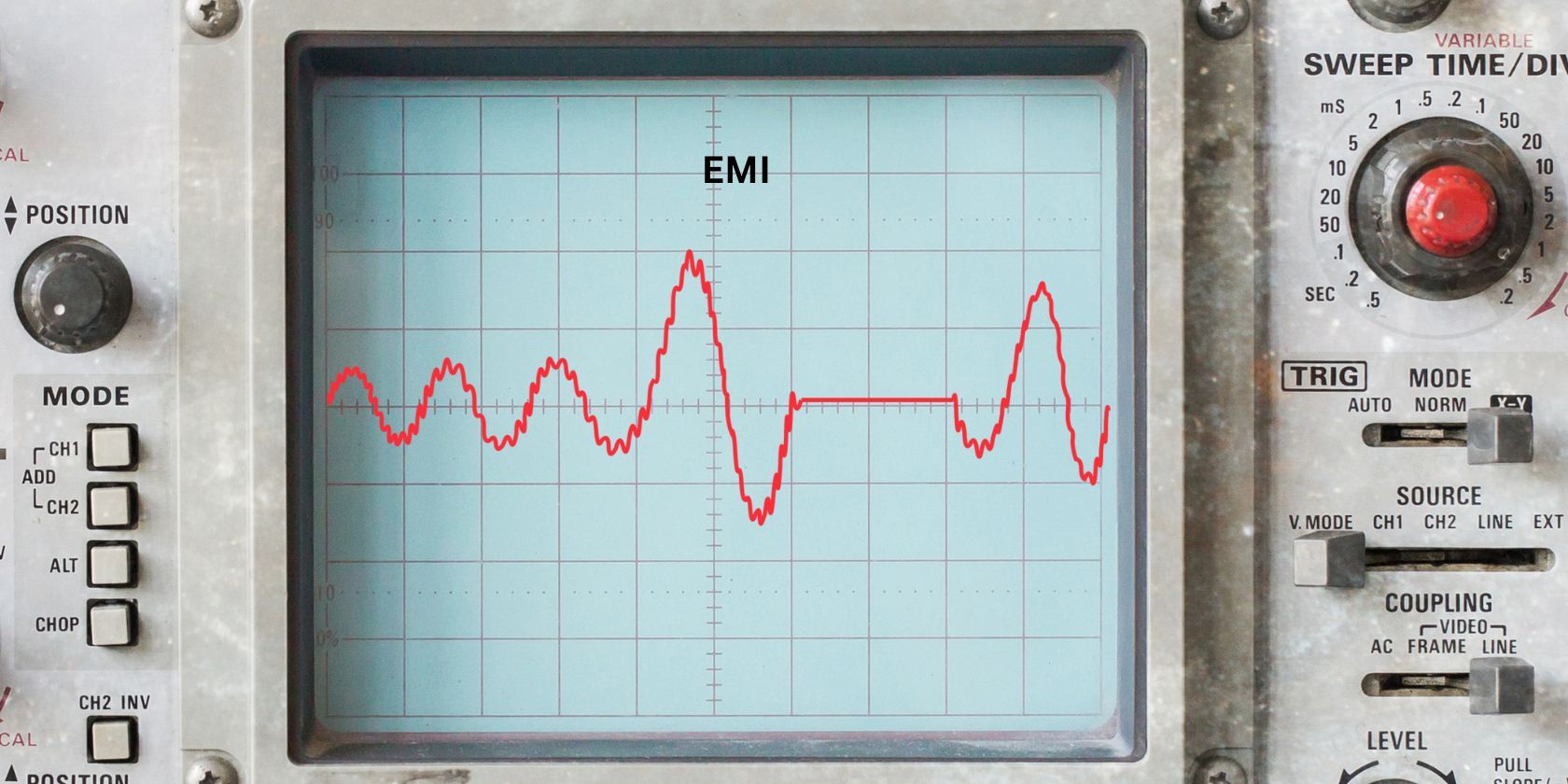

6. Электромагнитные помехи (EMI)

Что это. EMI — помехи, создаваемые электромагнитным излучением или наведёнными токами от мощных двигателей, линий передач, трансформаторов или природных явлений (солнечная активность, грозы).

Вред. Сильное EMI может нарушать работу систем связи, вызывать ошибки в хранении данных и, при экстремальных уровнях, физически повредить электронные компоненты.

Защита:

• Размещайте чувствительные устройства подальше от мощных двигателей, трансформаторов и кухонной техники.
• Убедитесь в надёжном заземлении всей электросистемы в доме/офисе.
• Используйте экранированные кабели и корпуса, а также UPS/AVR с функцией фильтрации помех.

Как выбрать уровень защиты: краткая методика

Короткая методика (5 шагов):

1. Идентифицируйте критичность устройства: потеря данных / безопасности / просто неудобство.
2. Оцените локальные риски: грозы, промышленные потребители рядом, старые линии, частые отключения.
3. Для малокритичных устройств выбирайте сетевые фильтры с защитой от перенапряжения.
4. Для рабочих станций и серверов — UPS с AVR; для всего дома — защита на вводе в щит и резервный источник.
5. Периодически проверяйте состояние защитных устройств, заменяйте блоки с ушедшей ресурсной характеристикой.

Важно: регулярная проверка и тестирование защиты — ключ к долгой жизни техники.

Сравнительная таблица решений защиты

Примечание: выбор зависит от критичности устройства и бюджета. Для серверных комнат комбинируют вводную защиту, UPS и локальные фильтры.

Дерево решений: какую защиту выбрать

flowchart TD
  A[Оцени критичность устройства] --> B{Критично для бизнеса или данных?}
  B -- Да --> C[UPS + AVR + вводная защита]
  B -- Нет --> D{Подвержено ли устройство импульсам 'молнии, заводы'?}
  D -- Да --> E[Сетевой фильтр с защитой + отключение при грозе]
  D -- Нет --> F[Базовый фильтр/удлинитель]
  C --> G[Проверять обслуживание раз в год]
  E --> G
  F --> G

Риски и меры смягчения

Ролевые чек-листы

Для домашнего пользователя:

• Проверить общее состояние розеток и заземления.
• Установить сетевой фильтр для ТВ, консоли и роутера.
• Хранить важные данные в облаке и на внешних носителях.

Для офисного админа:

• Разделить нагрузку по фазам и установить вводную защиту в щит.
• Подключить серверы и сетевое оборудование к UPS.
• Проводить тесты переключения на резерв ежегодно.

Для мелкого мастерской/производства:

• Экранирование и удаление чувствительного оборудования от двигателей.
• Плановая проверка источников питания и заземления.
• Инструменты локального фильтрования и стабилизации для измерительных приборов.

Чек-лист для покупки защиты (шпаргалка)

• Определите критичность устройства и требуемое время автономной работы.
• Для UPS проверьте тип (offline / line-interactive / online) и доступность сервисного обслуживания.
• Для сетевых фильтров обращайте внимание на индикатор состояния и гарантию замены при срабатывании.
• Для стабилизаторов смотрите скорость реакции и диапазон входных напряжений.

Глоссарий (одно предложение)

• Surge / Transient: кратковременный скачок напряжения.
• AVR: автоматический регулятор напряжения, стабилизирует входное напряжение.
• UPS: источник бесперебойного питания, поддерживает работу при отключении сети.
• EMI/EMC: электромагнитные помехи и совместимость, влияющие на работу устройств.
• Brownout: пониженное напряжение в сети.

Когда стандартные меры не помогают — варианты действий

• Если после установки защиты всё ещё случаются отказы, обследуйте электропроводку и систему заземления у сертифицированного электрика.
• При систематических проблемах взаимодействуйте с энергоснабжающей организацией: возможно, причина вне вашей недвижимости.
• Для критичных инфраструктурных решений рассмотрите проектирование изолированной распределительной сети и резервного питания.

Минимальная политика обслуживания (SOP)

1. Ежеквартальная проверка индикаторов на surge-удлинителях и UPS.
2. Ежегодная нагрузочная проверка UPS и тест автономного времени.
3. Замена компонентов с истёкшим ресурсом (аккумуляторы UPS, утерянные карты защиты).
4. Ведение журнала событий питания и регистрация всех отключений/импульсов.

Итог и рекомендации

Electrical disturbances — реальная и регулярная проблема. Для большинства домашних пользователей достаточно сочетания хорошего сетевого фильтра и базовой практики: своевременное отключение во время грозы, удаление электроники от мощных приборов и хранение копий важных данных.

Для рабочих станций и критичных систем требуется многоуровневая защита: вводная защита в щите, UPS с AVR и локальные фильтры. Профилактика, регулярные проверки и сотрудничество с энергосбытовой организацией уменьшают риск дорогостоящих поломок.

Важно: выбор конкретных устройств и конфигурации должен основываться на оценке риска и задачах доступности для вашей среды.

Важно: не используйте дешёвые защитные удлинители как единственное средство для критичных устройств. При сомнениях проконсультируйтесь с сертифицированным электриком.

Краткое резюме ниже.

Краткие выводы:

• Знайте типы нарушений и их влияние.
• Для домашней электроники — сетевой фильтр и простая практика отключения при грозе.
• Для офисов и серверов — UPS + AVR + вводная защита.
• Проверяйте систему регулярно и ведите журнал событий.
