Как установить датчик открытия двери рядом с металлической поверхностью

Быстрые ссылки

• Что потребуется

• Шаг первый: Установите основной блок датчика

• Шаг второй: Сделайте выносной кронштейн для магнита

• Шаг третий: Закрепите кронштейн на двери

• Шаг четвёртый: Прикрепите магнит к кронштейну

Открывающиеся/закрывающиеся датчики, например те, что входят в комплект Samsung SmartThings, удобно использовать для автоматизации реакций при открытии дверей или окон. Иногда металл на самой двери или коробке влияет на магнитную часть датчика и вызывает ложные срабатывания или полное отсутствие отклика. Ниже — практическая инструкция, как обойти эту проблему.

Важно понимать суть проблемы в одной строке: магнитный элемент датчика чувствителен к близости магнитных материалов — если магнит находится слишком близко к стальной панели, магнитное поле искажает датчик. Простое расстояние в несколько сантиметров обычно решает проблему.

Что потребуется

Материалы и инструменты, которые понадобятся:

• Электродрель с набором сверл
• Молоток
• Ножницы по металлу (кусачки для листового металла)

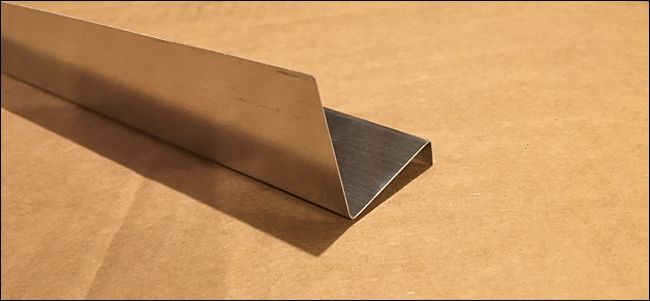

• Алюминиевый профиль для кровельной кромки (drip edge)
• Небольшие саморезы по листовому металлу
• Отрезки 3M-скотча или двусторонние клеящие полоски для магнита (если предусмотрено производителем)
• Рулетка и маркер
• Защитные очки и перчатки

Факторы выбора материала:

• Алюминий выбран потому, что он немагнитный и легко гнётся молотком. Сталь бы помешала работе магнита.
• Длина выноса зависит от размера металлической поверхности и требуемого зазора. Обычно достаточно 5–10 см.

Факт-бокс

• Рекомендуемый минимальный зазор между магнитом и ближайшим магнитным металлом: несколько дюймов, примерно 5–10 см.
• Материал выноса: немагнитный (алюминий, пластик, композит).

Шаг первый: Установите основной блок датчика

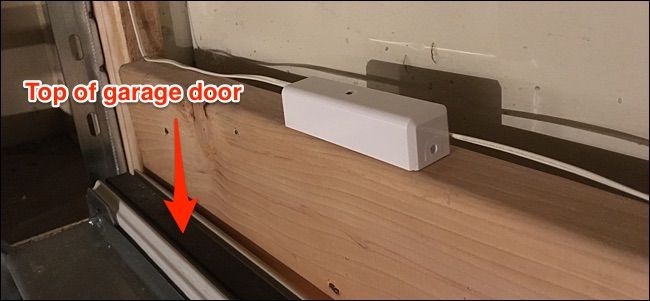

Разместите основной (большой) блок датчика так, чтобы он находился в стороне от металлической поверхности на несколько сантиметров или чуть выше. Это обычная процедура: датчик можно закрепить либо саморезами, либо клеевыми полосками, которые идут в комплекте.

Советы по крепежу:

• Саморезы дают более надёжное крепление. Используйте их, если поверхность позволяет и вы не планируете снимать датчик часто.
• Клеящие полоски проще в установке, но со временем они теряют сцепление, особенно на наружных поверхностях и при перепадах температуры.

Шаг второй: Сделайте выносной кронштейн для магнита

Маленькая магнитная часть датчика должна оставаться в нескольких сантиметрах от металла, но при этом располагаться у кромки, рядом с основным блоком. Для этого изготовьте выносной кронштейн из алюминиевого профиля.

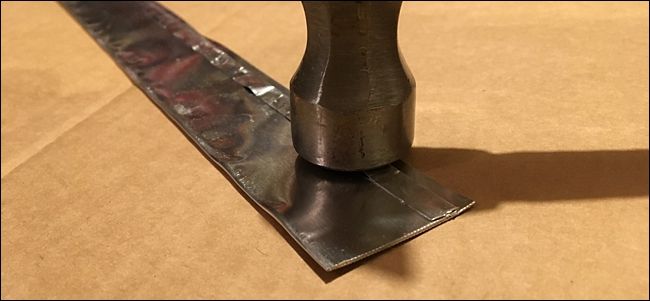

1. Распрямите L‑образный алюминиевый профиль молотком, добиваясь плоской полосы длиной, достаточной для выноса магнита.

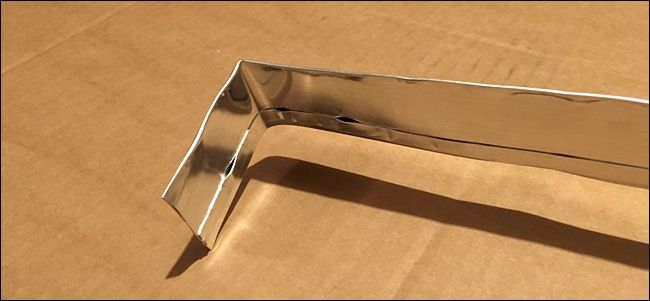

2. Отмерьте от конца профиля требуемую длину выноса и загните небольшой фланец под прямым углом — он будет точкой крепления к двери.

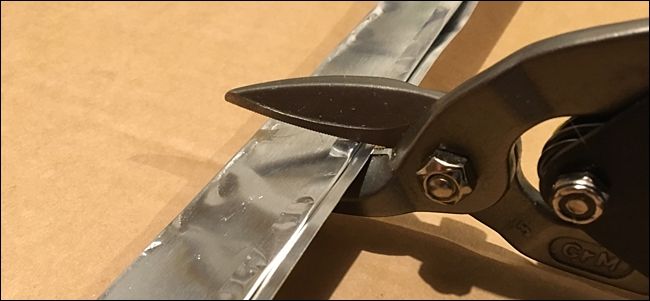

3. Обрежьте профиль по длине ножницами по металлу, чтобы получить нужный размер.

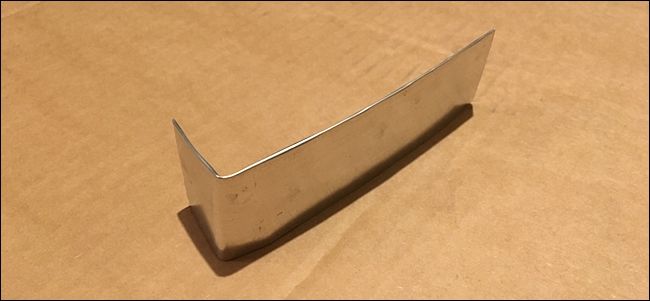

4. Готовый кусок должен напоминать выносной кронштейн с фланцем для крепления.

Советы по точности:

• Оставьте небольшой запас длины для регулировки на месте.
• Если у вас есть доступ к 3D‑принтеру, можно напечатать пластиковый вынос точной формы вместо резки металла.

Шаг третий: Закрепите кронштейн на двери

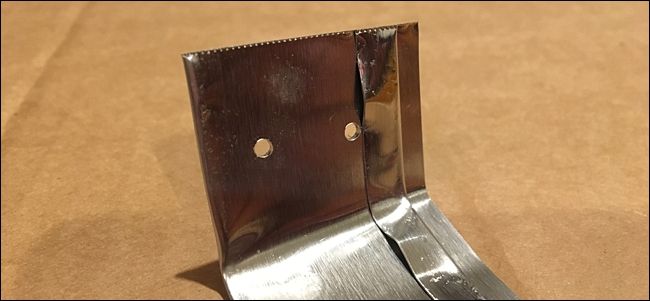

1. Отметьте места под отверстия на фланце кронштейна и на двери.
2. Сверлом немного меньшего диаметра, чем саморезы, просверлите направляющие отверстия в кронштейне и в двери.

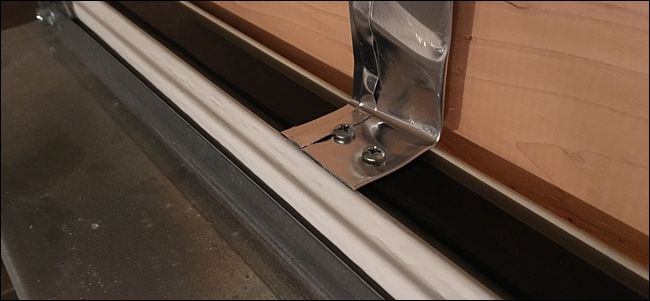

3. Закрутите саморезы через фланец в дверь плотными и ровными движениями.

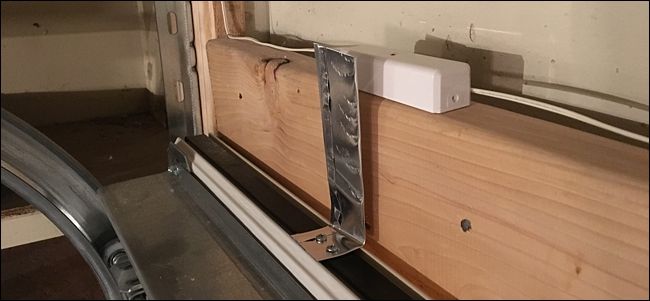

4. При необходимости придайте кронштейну окончательную форму и угол изгиба, чтобы магнит был точно напротив основного блока датчика и в требуемом зазоре.

Советы по прочности:

• Если дверь тонкая или полая, используйте более длинные саморезы с дюбелями или закладные гайки, чтобы обеспечить надёжный крепёж.
• Убедитесь, что кронштейн не мешает движению двери и не цепляется за направляющие.

Шаг четвёртый: Прикрепите магнит к кронштейну

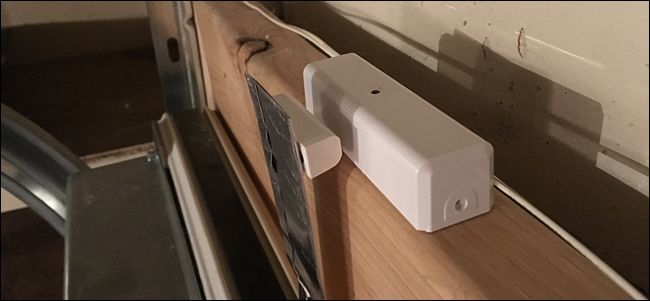

Маленькую магнитную часть датчика обычно проще приклеить к кронштейну с помощью двустороннего скотча, который поставляется в комплекте. Саморезы не подходят, потому что магнитная часть часто слишком мала и пластмассовая.

Порядок действий:

• Очистите поверхность кронштейна и заднюю часть магнита от пыли и масла. Протирка спиртом улучшит адгезию.
• Наклейте полоску 3M на магнит и плотно прижмите к кронштейну.
• Проверьте работу датчика, открывая и закрывая дверь несколько раз. При необходимости подвиньте кронштейн на миллиметры.

Критерии приёмки

• Датчик надёжно сообщает смену состояния «открыто/закрито» при каждом открытии и закрытии двери.
• Между магнитом и ближайшей магнитной поверхностью сохраняется 5–10 см зазора.
• Кронштейн не мешает движению двери и не создаёт шума при открытии.
• Крепление выдерживает обычную эксплуатацию без ослабления в течение нескольких недель.

Когда этот метод не сработает

• Если дверь полностью железная и имеет толстый магнитный слой, простого выноса может быть недостаточно. В таких случаях рассматривайте альтернативные решения ниже.
• Если конструкция двери не позволяет закрепить кронштейн без повреждений, стоит выбирать бесконтактные решения.
• Если вы не можете обеспечить достаточный зазор из‑за особенностей паза или фурнитуры, лучше заменить тип датчика.

Альтернативные подходы

• Переустановите основной блок датчика на раму окна или дверной коробке, где металл меньше.
• Используйте герконы или датчики на основе другого типа сенсора (инфракрасные, оптические, индуктивные) — совместимость зависит от системы умного дома.
• Напечатайте пластиковый выносной кронштейн на 3D‑принтере для более эстетичного результата.
• Примените готовые пластиковые дистанционные стойки или немагнитные шайбы вместо самодельного кронштейна.

Роль‑ориентированные чеклисты

Для установщика:

• Проверить тип двери и наличие магнитного покрытия.
• Подготовить инструменты и защитные средства.
• Сделать пробное размещение датчика и кронштейна до окончательной фиксации.
• Оставить запас длины для последующей подгонки.

Для домовладельца:

• Убедиться, что крепление не портит внешний вид двери без крайней необходимости.
• Проверять датчик в разные погодные условия первые 2 недели.
• Иметь под рукой запасные клеящие полоски и саморезы.

План отката при проблемах

1. Если датчик перестаёт реагировать, снимите магнит и проверьте сцепление скотча. Замените при необходимости.
2. Если срабатывания ложные, увеличьте зазор ещё на 2–3 см или переместите основной блок.
3. Если датчик перестал работать полностью, попробуйте временно установить магнит прямо рядом с датчиком на чистой пластиковой поверхности для теста.
4. В крайнем случае верните систему в исходное состояние и рассмотрите замену датчика на другой тип.

Безопасность и практические советы

• Всегда надевайте защитные очки при резке металла и сверлении.
• Работайте аккуратно с дрелью, чтобы не повредить механизм двери.
• Не используйте магнитные материалы в конструкции выноса.
• Если вы устанавливаете датчик снаружи, учитывайте погодоустойчивость клея и саморезов.

Краткое резюме

Это бюджетное и эффективное решение позволяет адаптировать обычные магнитные датчики для установки на металлических дверях. Ключевая идея простая: отвести магнит подальше от магнитного металла с помощью немагнитного кронштейна. Это снижает помехи и возвращает датчику стабильную работу.

Полезные идеи для улучшения эстетики: использование покраски алюминия в тон двери, пластиковые кожухи для скрытия кронштейна или печать декоративных накладок на 3D‑принтере.

Важно: если вы сомневаетесь в своей способности безопасно сверлить и крепить элементы, обратитесь к профессиональному установщику.
