Avogadro в образовании: практическое руководство

TL;DR

Avogadro — бесплатный редактор и визуализатор молекул, удобный для демонстраций и практических занятий. В этом руководстве показано, как собирать простые модели (например, H2O), измерять геометрию, запускать силу оптимизации, визуализировать электростатический потенциал, генерировать ДНК/РНК и собирать элементарные кристаллические ячейки. Приведены рекомендации для преподавателей, чек‑листы, альтернативы и практические советы по версиям 1.1.1 и 2.0.7.

Введение

Avogadro — редактор молекул и визуализатор с открытым исходным кодом. Он особенно полезен в образовании, потому что сочетает теорию с наглядными реалистичными моделями. В этом материале показаны базовые приёмы работы, советы для обучения и альтернативные инструменты для разных задач.

Получение Avogadro

• Домашняя страница Avogadro
• Скачать Avogadro

Моделирование молекул в Avogadro

Давайте создадим молекулу воды, чтобы понять базовые приёмы моделирования в Avogadro.

1. Нажмите кнопку «Элемент» слева и выберите опцию «другое», чтобы открыть периодическую таблицу. Затем кликните нужный элемент и вставьте его в область рисования щелчком.

Если включена опция «Автоподстройка водородов», Avogadro автоматически добавит водороды к атомам (в нашем примере — два водорода к кислороду). Для работы с анионами/катионами отключите эту опцию и создавайте связи вручную: левой кнопкой мыши перетащите курсор от одного атома к другому. Щелчок по связи меняет её тип (одинарная, двойная, тройная).

Навигация и манипуляции

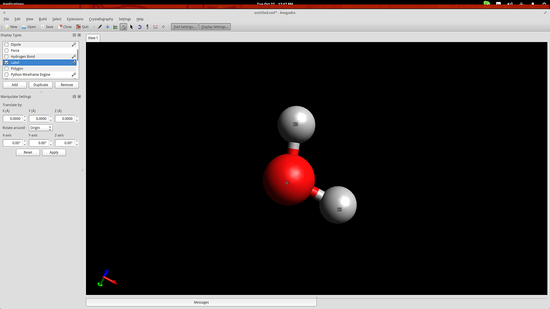

Нажмите F10, чтобы включить режим Манипуляции. В этом режиме:

• правый клик — панорама;
• прокрутка колесика — приближение/удаление;
• перетаскивание курсора — поворот вида;
• двойной клик по молекуле — центрирование вида.

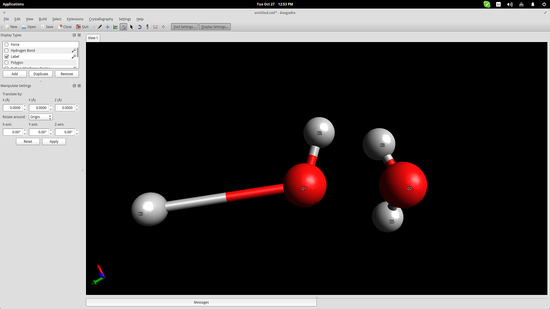

В том же режиме можно перетаскивать отдельные атомы, меняя их положение в пространстве.

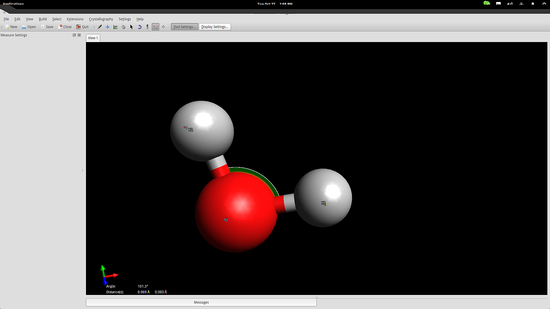

Однако связи и углы имеют физический смысл: расстояния и энергии должны соответствовать химическим нормам. Для точных измерений используйте инструмент «Измерение» (F12). Выберите три атома, где второй служит опорной точкой для измерения угла.

Для образовательных задач часто достаточно приблизительных значений: если расстояния и углы находятся в ожидаемом диапазоне, переходите к следующему шагу.

Оптимизация сил (Force Simulation)

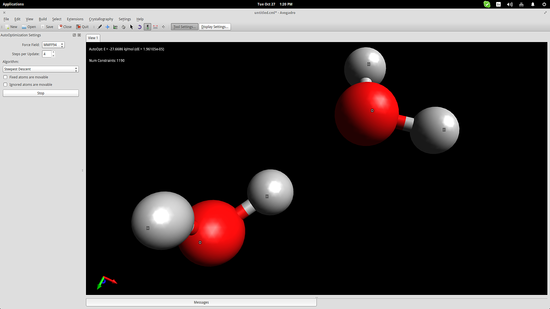

Для демонстрации взаимодействий между молекулами добавим две молекулы воды и попробуем оптимизировать систему. Нажмите кнопку «Автооптимизация» под верхним меню и запустите симуляцию кнопкой «Старт» в левой панели. В качестве алгоритма можно выбрать «steepest descent» (наиболее крутой спуск) для быстрой базовой оптимизации.

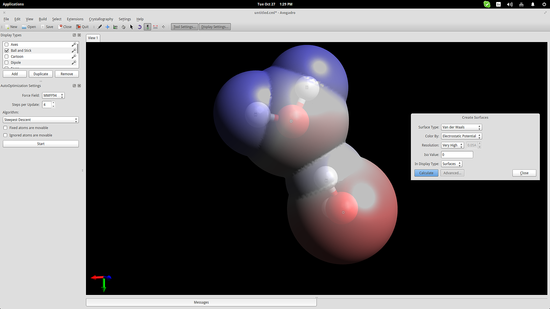

Чтобы показать межмолекулярное взаимодействие яснее, создайте поверхность электростатического потенциала: Extensions → Create Surfaces, в окне выберите Color By → Electrostatic Potential и нажмите Calculate.

Теперь видно, что положительная зона на водороде одной молекулы притягивает отрицательную зону на кислороде другой — хорошая визуализация водородной связи. Это помогает студентам понять полярность воды и её растворяющие свойства.

Работа с ДНК/РНК

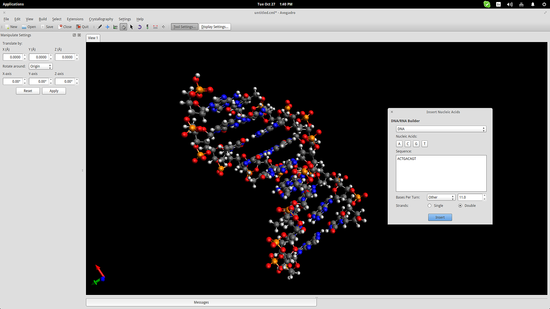

В Avogadro есть авто‑генерация нуклеиновых кислот: Build → Insert → DNA/RNA… Вставьте последовательность и нажмите Insert — модель появится в рабочем поле.

Это наглядно демонстрирует структуру генетического кода: двойную спираль, комплементарность оснований, размер шага спирали и т. п.

Генератор и просмотр кристаллов

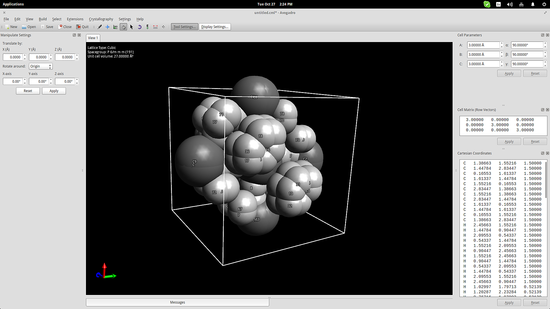

Для работы с кристаллическими структурами: Crystallography → Add Unit Cell добавит кубическую ячейку. Параметры ячейки (размеры, симметрия) можно настроить в правом верхнем углу. Добавьте базовую молекулу в ячейку, затем Crystallography → Spacegroup → Fill Unit Cell для заполнения согласно выбранной групповой симметрии.

Это удобно для объяснения симметрии, множественных позиций в ячейке и понимания основ кристаллографии на базовом уровне.

Практическое занятие: мини‑методология для урока (45–90 минут)

1. Цели урока (5 минут): объяснить геометрию воды и природу водородной связи.
2. Демонстрация (10–15 минут): открыть Avogadro, собрать H2O, показать измерения и автоподгонку.
3. Практика учащихся (20–30 минут): каждую группу — собрать молекулу, измерить углы, визуализировать электростатический потенциал.
4. Продвинутая задача (15–20 минут): сгенерировать короткий фрагмент ДНК/RNA или создать простую кристаллическую ячейку.
5. Обсуждение и критерии приёмки (5–10 минут): сравнить результаты, ответить на вопросы.

Критерии приёмки

• Молекула воды собрана и центрирована.
• Углы и расстояния измерены и находятся в ожидаемом диапазоне для учебной модели.
• Показан электростатический потенциал и описано взаимодействие молекул.

Чек‑лист для ролей

Для преподавателя

• Установить и проверить версию Avogadro заранее.
• Подготовить короткую инструкцию по клавишам (F10, F12 и т. д.).
• Раздать шаблоны заданий и критерии приёмки.

Для студентов

• Собрать молекулу по инструкции.
• Измерить расстояния и углы.
• Сохранить модель в формате PDB/XYZ и представить результат.

Когда Avogadro не подходит (ограничения)

• Для крупных молекул и длительных молекулярно‑динамических расчётов лучше использовать специализированные MD‑пакеты (GROMACS, AMBER).
• Если требуется высокая точность квантово‑химических расчётов, используйте Gaussian, NWChem или ORCA; Avogadro удобен как предобработчик/визуализатор, но не заменит полный QC‑пакет.
• Плагины и скрипты из ветки 1.x могут быть несовместимы с 2.x — проверьте совместимость.

Альтернативные инструменты (короткая сводка)

• PyMOL — мощен для биомолекул, хорошая визуализация, но коммерческая версия с дополнительными функциями.
• Jmol — лёгкий, работает в браузере, подходит для интерактивных страниц и простых демонстраций.
• VMD — оптимизирован для визуализации больших систем и MD‑трассировок.

Выбор зависит от задачи: Avogadro хорош для моделирования, подготовки структур и учебной визуализации.

Совместимость и переход между версиями

• Текущая стабильная версия в примере — 1.1.1; доступна также ветка 2.0.7, представляющая полную переработку интерфейса и внутренней архитектуры.
• При переходе на 2.0.7 проверьте плагины и экспорт/импорт форматов (PDB, XYZ, SDF). Сохраните резервные копии проектов перед конвертацией.

Факт‑бокс: ключевые возможности

• Поддерживаемые форматы: PDB, XYZ, SDF (часто используемые для обмена структурой).
• Основные горячие клавиши: F10 — Манипуляции, F12 — Измерение.
• Визуализации: поверхности, электростатический потенциал, каркас, шарики с шарами.

Примеры экзаменационных/тестовых задач

• Соберите молекулу H2O, измерьте расстояния O–H и угол H–O–H, сохраните в формате XYZ.
• Сгенерируйте короткий фрагмент ДНК (6–10 нуклеотидов) и опишите видимую спираль.
• Создайте элементарную кристаллическую ячейку и заполните её молекулами по заданной групповой симметрии.

Быстрый шаблон урока (SOP)

1. Подготовка ПО и примеров.
2. Краткая демонстрация основных инструментов (10 мин).
3. Практическая часть по группам с чек‑листом (30–40 мин).
4. Итоговое обсуждение, предъявление результатов и обратная связь (10–15 мин).

Советы по визуализации и презентации

• Используйте электростатические поверхности для объяснения полярности.
• Плавные повороты и приближения делают демонстрацию более понятной.
• Сохраняйте скриншоты с подписями ключевых измерений для отчёта студентов.

Краткое объявление для рассылки (100–200 слов)

Avogadro — бесплатный редактор молекул, идеально подходящий для учебных курсов по химии и биологии. Он позволяет собирать молекулы вручную, измерять геометрию, запускать быструю оптимизацию и визуализировать электростатические поверхности, а также генерировать модели ДНК/РНК и базовые кристаллические ячейки. В рамках одного занятия студенты смогут собрать молекулу воды, увидеть водородную связь и измерить углы и расстояния. Для преподавателей подготовлен чек‑лист, критерии приёмки и короткий шаблон урока. Для задач, требующих высокого уровня точности или масштабного моделирования, есть рекомендации по более мощным инструментам. Попробуйте Avogadro в следующем практикуме — это ускорит понимание трёхмерной структуры молекул и сделает теорию наглядной.

Краткая глоссарий (1‑строчно)

• Автооптимизация: алгоритм, который минимизирует энергию конфигурации молекулы.
• Электростатический потенциал: распределение электрического заряда вокруг молекулы.
• PDB/XYZ/SDF: форматы файлов для хранения координат атомов и структурной информации.

Рекомендации по безопасности и конфиденциальности

Для учебных файлов обычно не требуется защита персональных данных. Если проекты содержат экспериментальные данные, соблюдайте локальные правила хранения и доступа.

Итог

Avogadro — лёгкий в освоении инструмент, который делает абстрактные химические и биологические понятия визуальными и доступными. Для преподавателей это удобный инструмент демонстраций и практических занятий; для более продвинутых вычислений он остаётся удобным предобработчиком перед передачей данных в специализированные пакеты.
