Как разбить большую модель на части в Cura и напечатать по частям

Что вы получите в этой статье

• Понятное пошаговое руководство для Cura (инсталляция, плагин, режимы разбиения).
• Два рабочих метода: Mesh Tools и ручное масштабирование/перемещение.
• Практические советы по зазорам, запечатыванию стыков, позиционированию и постобработке.
• Чек‑листы для подготовительной и послепечатной работы.
• Схема принятия решения и пример SOP для типичной сборки.

Cura: кратко о программу и возможностях

Cura — бесплатный open‑source слайсер от Ultimaker. Он переводит STL/OBJ в G‑code — набор команд для вашего 3D‑принтера. Cura также умеет простую правку сеток, удаление лишних треугольников, добавление поддержек и подключение плагинов расширения функциональности.

Важно: «G‑code» — это текстовый файл с командами движения и управления экструдером.

Почему нужно разбивать модель

Частые причины, по которым модель делят на части перед печатью:

• Модель больше рабочего объёма принтера и физически не помещается на платформе.
• Слишком мелкие или сложные детали — печать частями повышает качество.
• Необходима печать разными материалами или цветами.
• Желание уменьшить количество поддержек и снизить расход материала.
• Удобство постобработки: шлифовка, покраска, пропайка легче на отдельных частях.

Шаг 1. Скачать и установить Cura

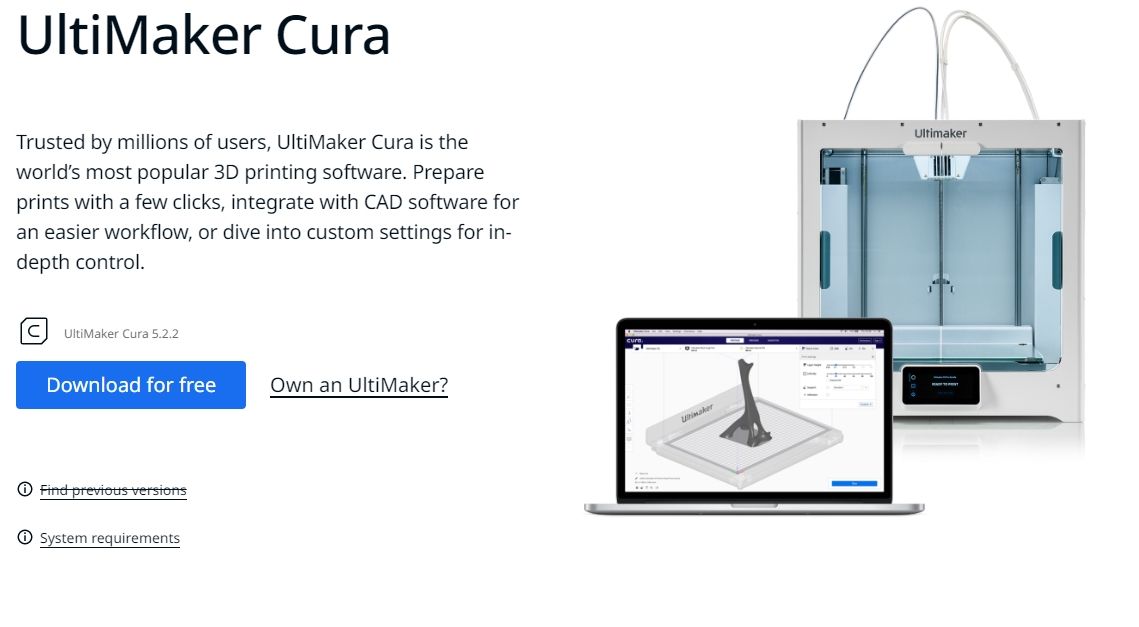

Перейдите на сайт Ultimaker Cura и нажмите «Download for free». Выберите ОС (Windows, macOS, Linux), скачайте установщик и установите программу.

Совет: если вы используете специфичный китайский/самодельный контроллер, добавьте профиль принтера вcura через Configuration → Printer → Add.

Два рабочих подхода к разбиению модели

Мы рассмотрим два метода:

• Автоматическое разделение через плагин Mesh Tools (лучше для моделей, экспортированных как сцена из CAD/3D‑редактора с несколькими объектами, но объединённых в один файл).
• Ручное разделение при помощи инструментов Scale (Масштаб) и Move (Перемещение) — удобно, когда модель представляет собой один непрерывный меш.

Шаг 2. Установка плагина Mesh Tools и импорт модели

1. Откройте Cura.

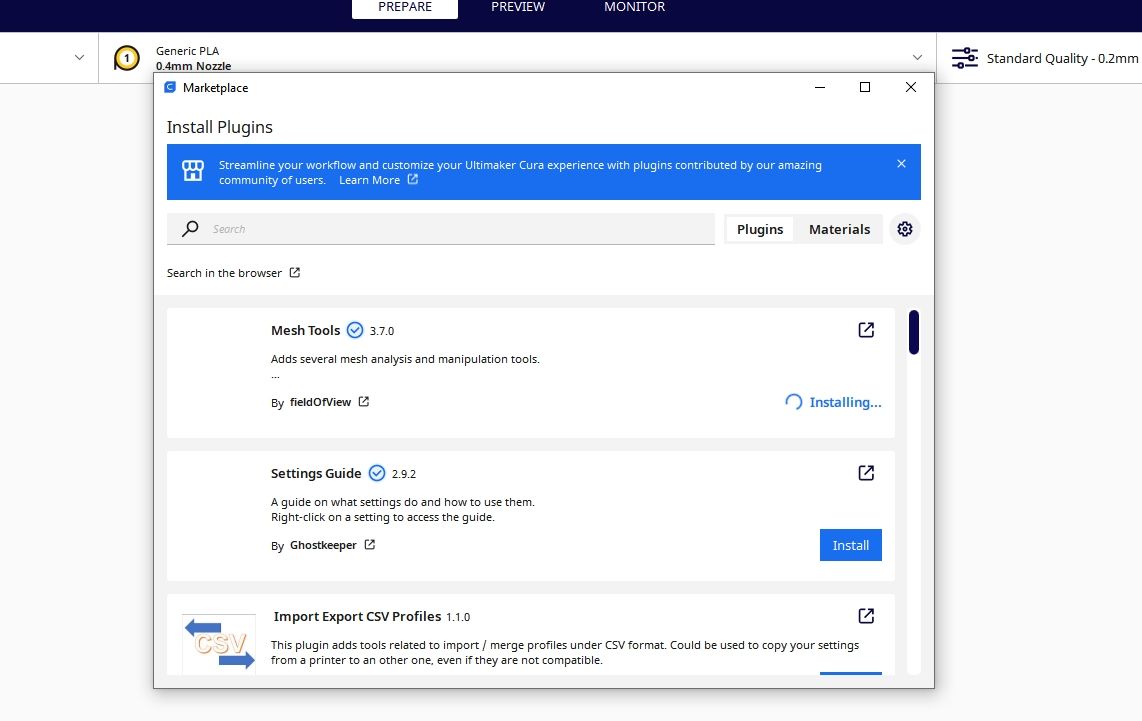

2. Зайдите в Marketplace → Mesh Tools и нажмите Install. (В некоторых версиях меню называется «Marketplace». Если у вас русскоязычный интерфейс, ищите «Маркетплейс».)
3. После установки перезапустите Cura.

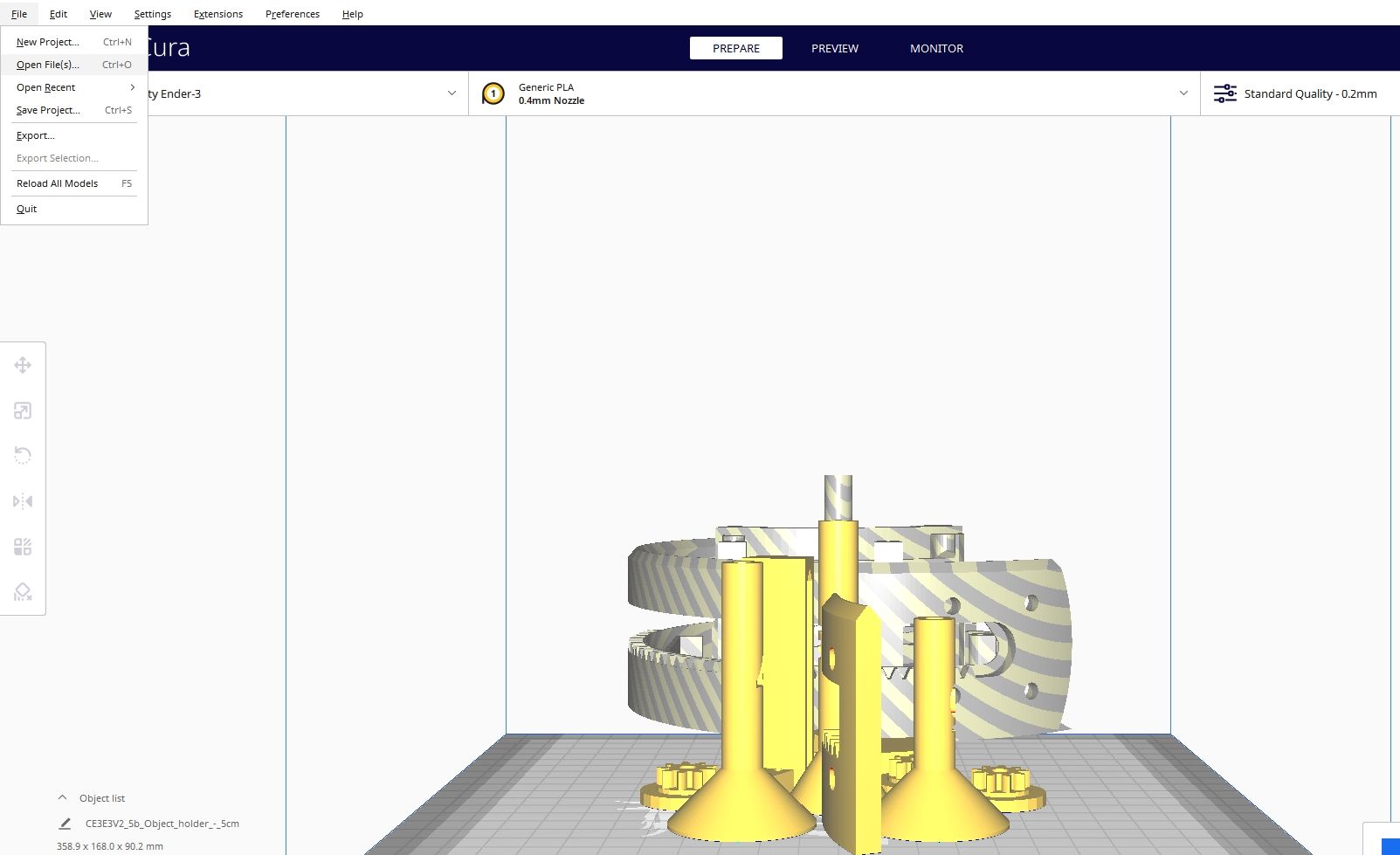

4. Импорт модели: File → Open File(s) и выберите ваш STL/OBJ.

Плагин попытается обнаружить логически отдельные части и разделить мешы на объекты.

Шаг 3. Разделение через Mesh Tools

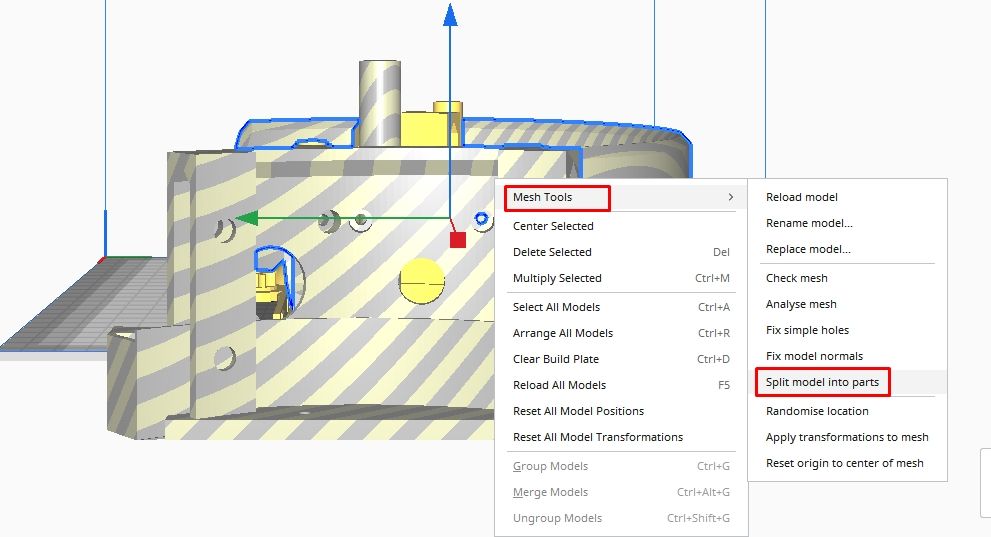

1. Правый клик на модели → Mesh Tools → Split model into parts.
2. Подождите—Cura выделит найденные суб‑объекты и разместит их как отдельные объекты на рабочей плоскости.
3. Проверьте каждый объект: станут ли они корректно печататься отдельно (без пересечений).

Когда Mesh Tools не помогает (модель — единый меш без логических частей), используйте ручной метод ниже.

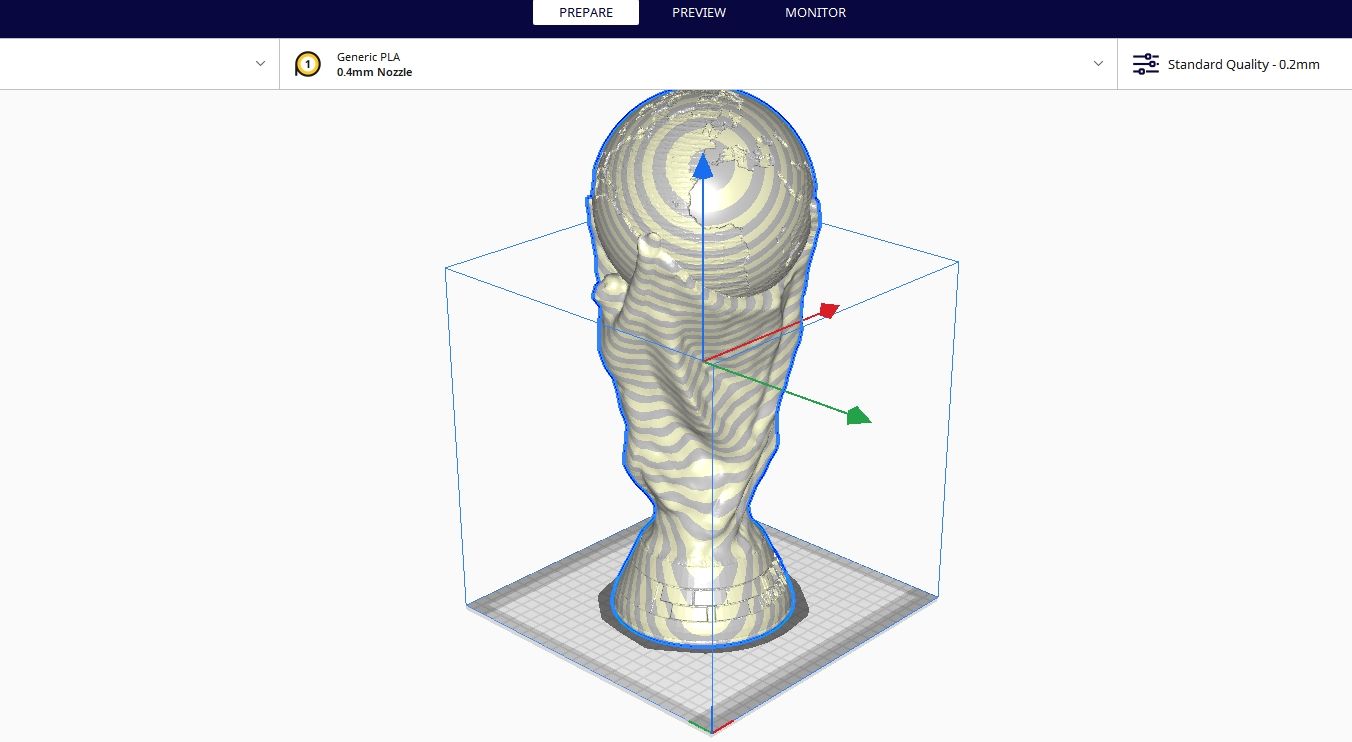

Пример: разобьём трофей по центру

Иногда достаточно разбить объект напополам по Z‑оси, распечатать верхнюю и нижнюю части отдельно и затем соединить.

Шаг 4. Ручное разбиение: Scale и Move

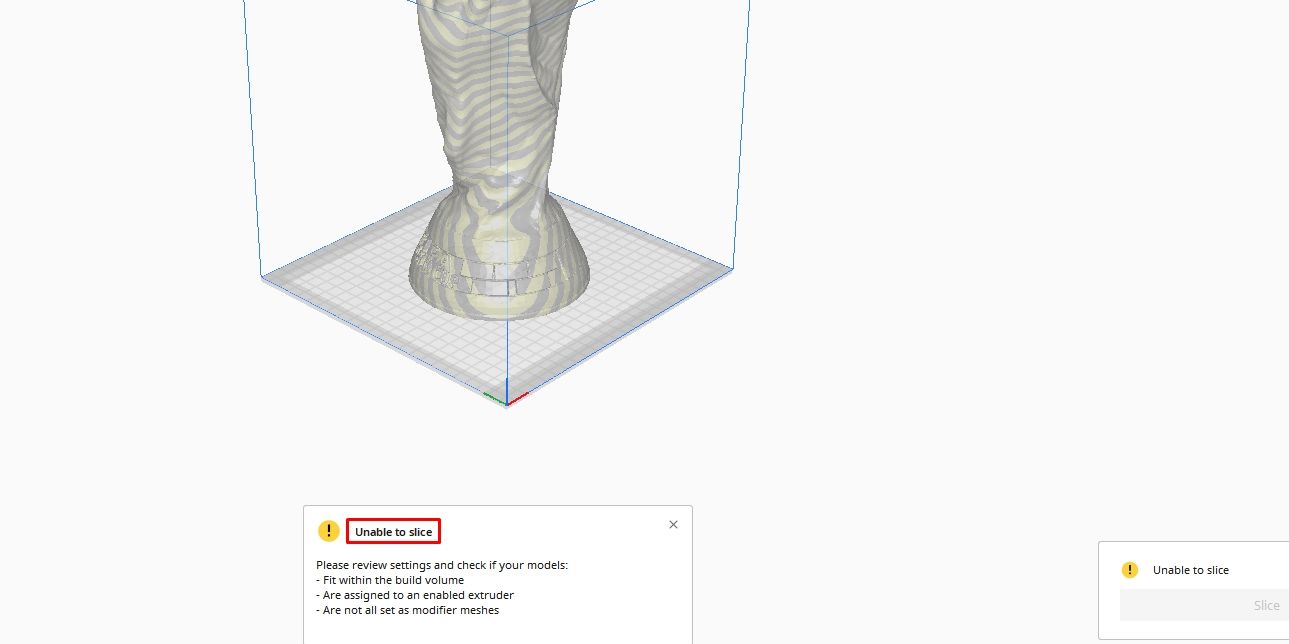

Если при попытке Slice Cura выдаёт ошибку «object exceeds build volume», значит модель слишком крупная.

Последовательность действий:

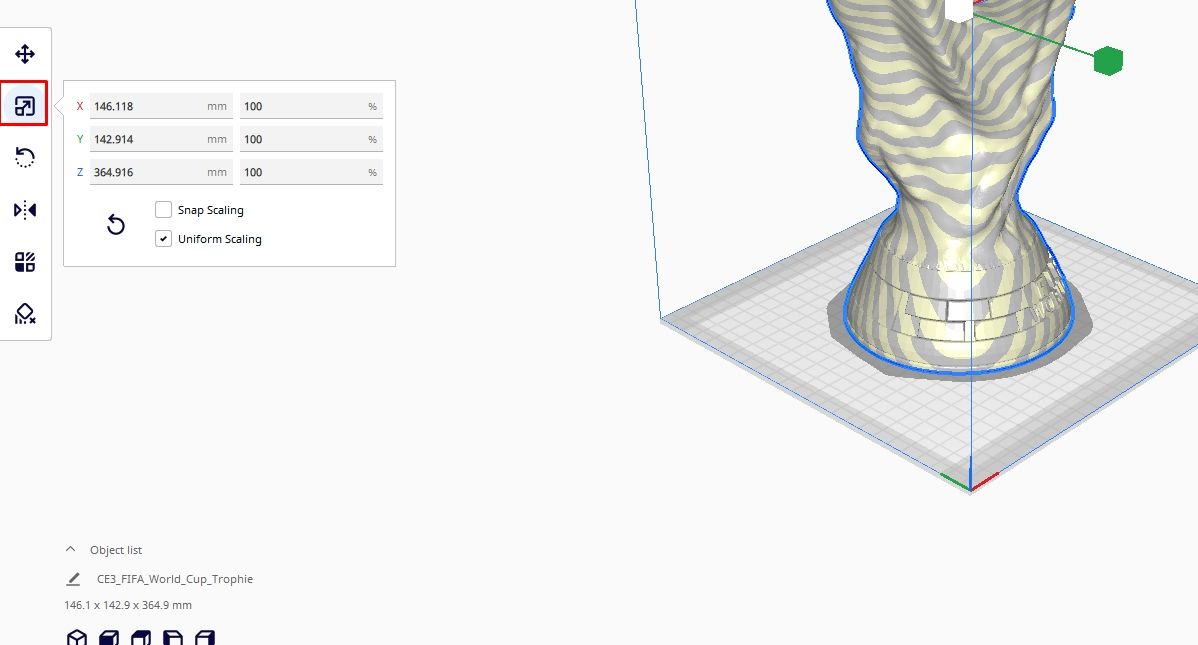

1. Выберите инструмент Scale (Масштаб) и посмотрите текущие размеры (X, Y, Z).

2. Решите, по какой оси разрезать (чаще по Z). Если Z = 364.916 мм и вы хотите две равные части — делите Z на 2 → 182.458 мм.

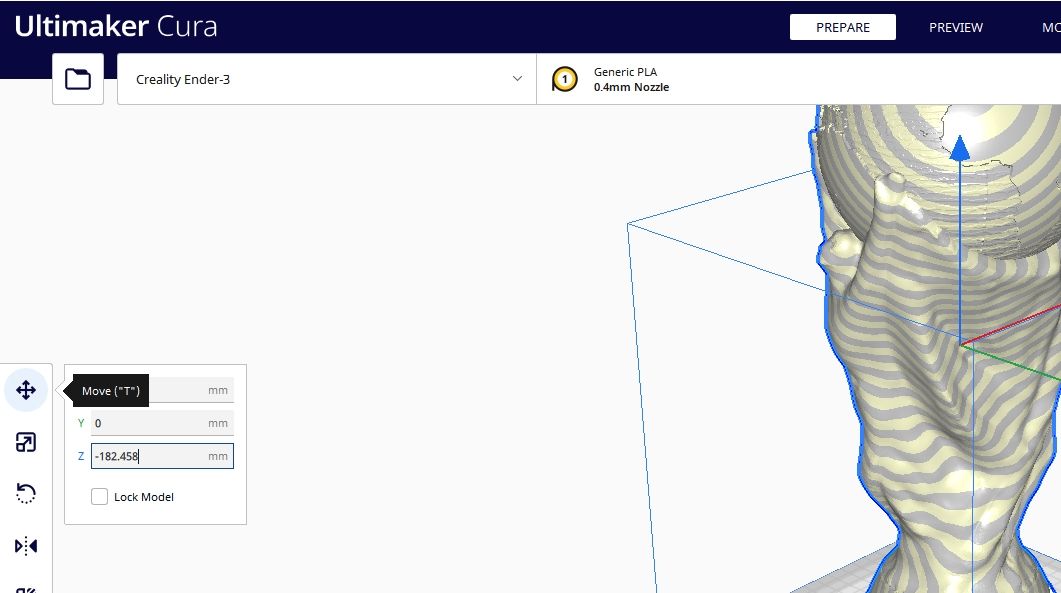

3. Выберите инструмент Move (T) и сдвиньте модель по Z на -182.458 мм (или на -половину высоты). Это «опустит» верхнюю половину ниже пластины, визуально разбив модель на две.

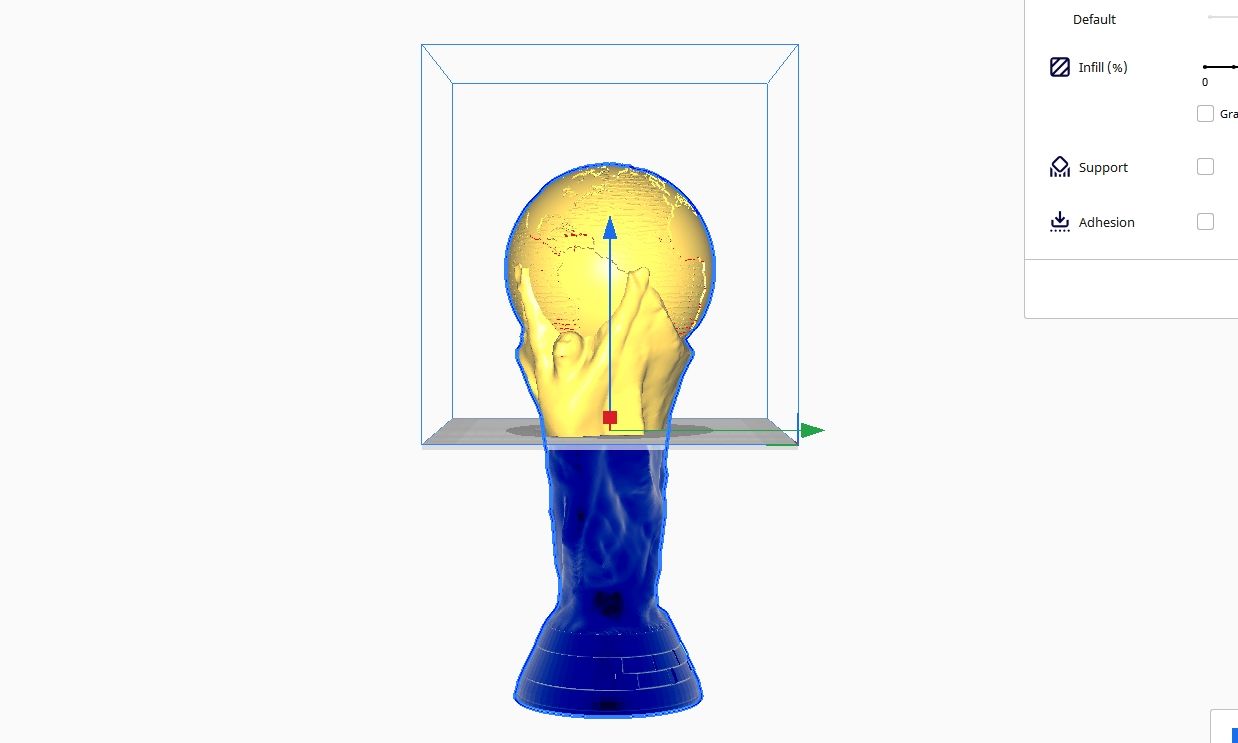

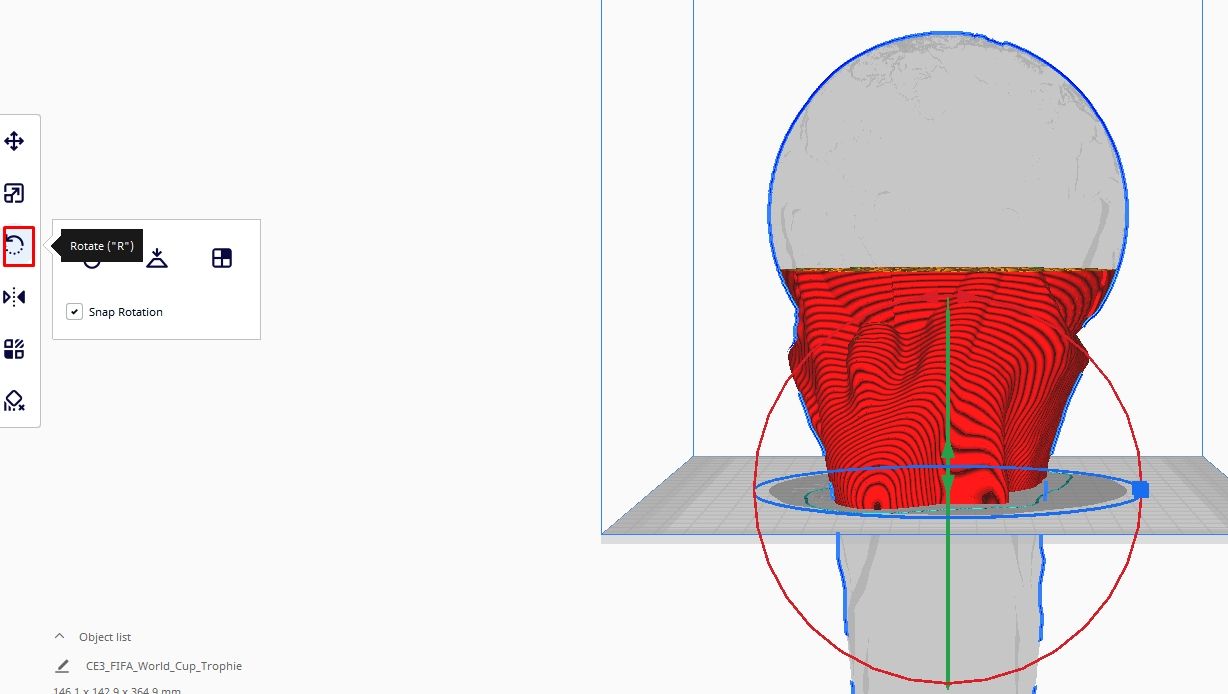

4. После сдвига у вас будут две части: одна над платформой, вторая под ней. Перемещайте, поворачивайте (Rotate / R) и размещайте так, чтобы каждая часть помещалась в пределах печатного объёма.

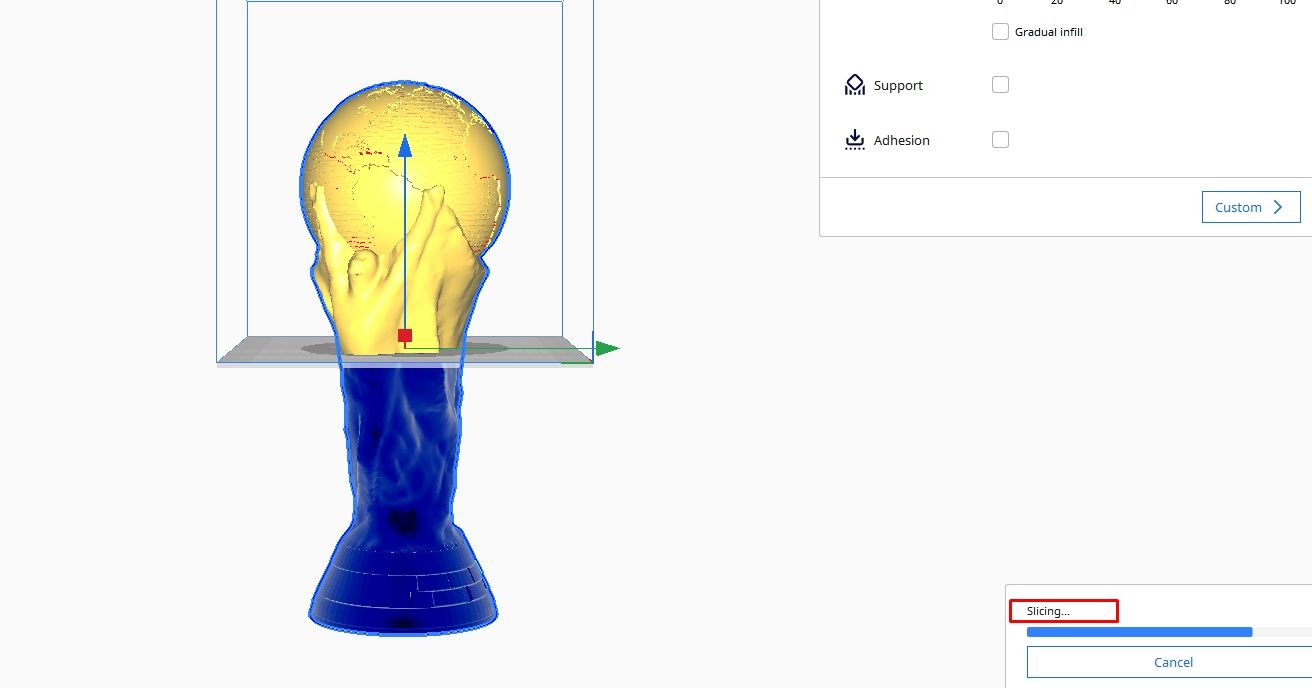

5. Нажмите Slice — теперь ошибок быть не должно.

Замечание: при ручном разделе важно понимать, что физически модель не «разрезается» в меше; вы создаёте две отдельные трансформации одной и той же геометрии. После экспорта их можно сохранить в отдельные файлы.

Шаг 5. Экспорт и проверка превью

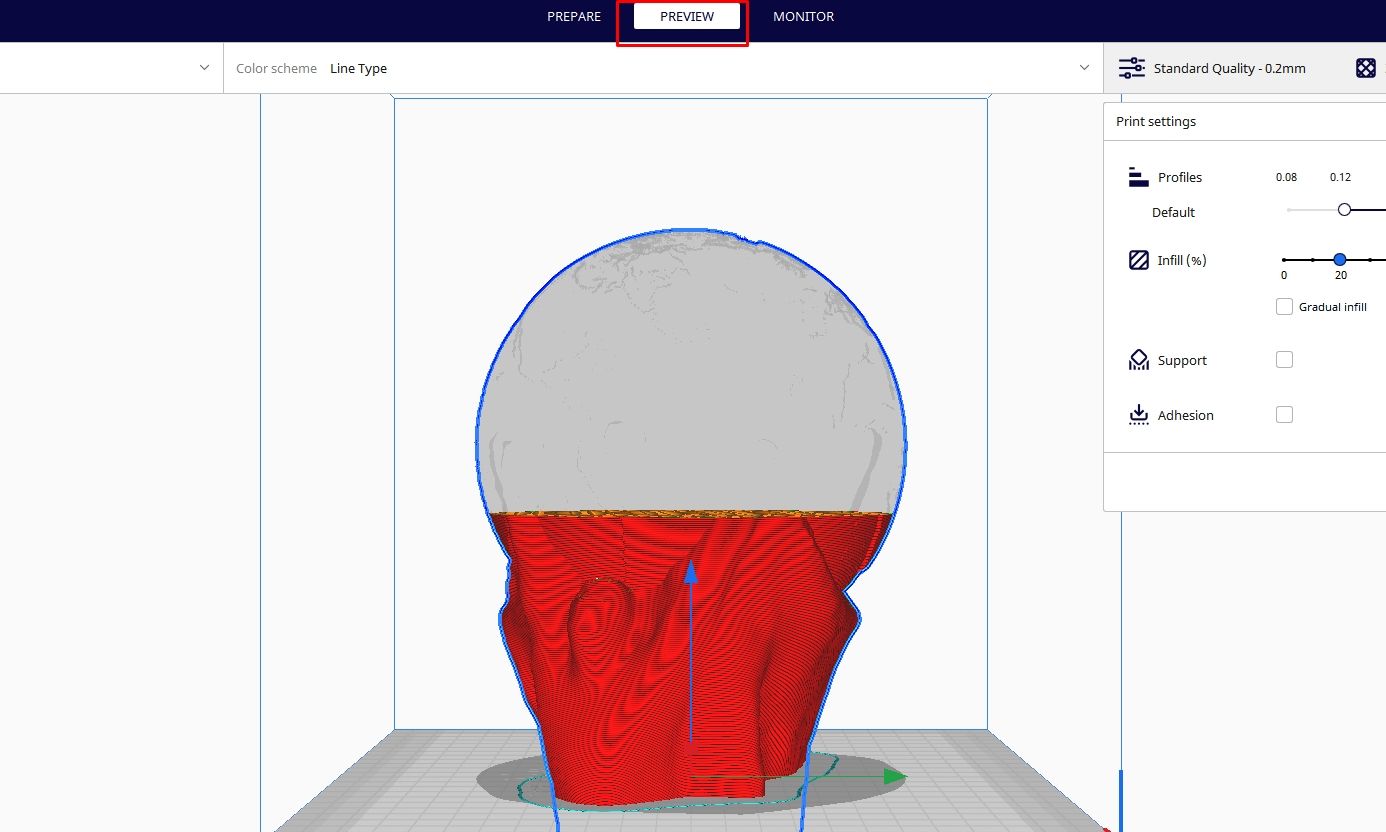

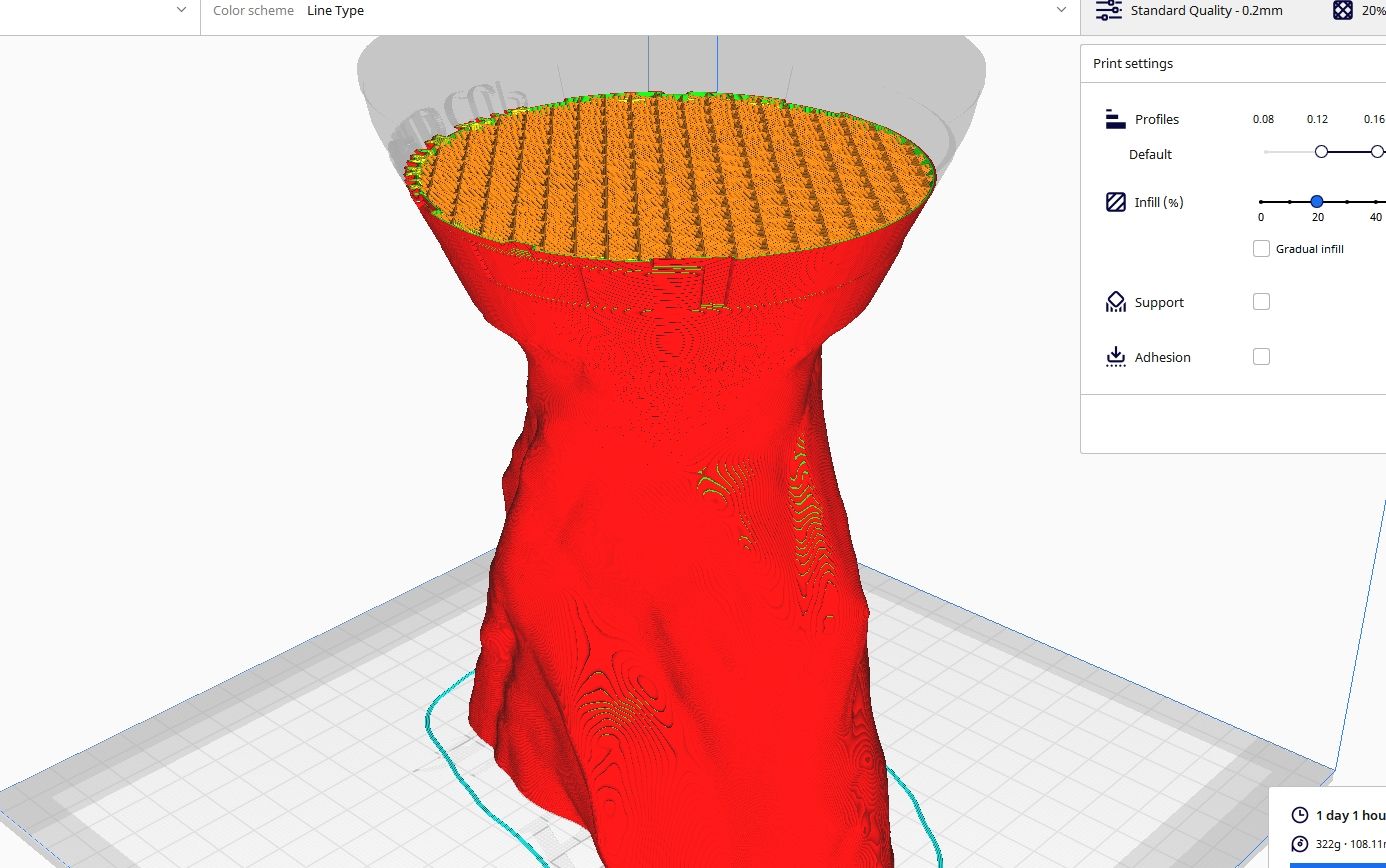

1. Перейдите в Preview, чтобы увидеть траектории экструзии, количество материала и примерное время печати.
2. Если результат устраивает — Save to Disk и выберите папку для G‑code.

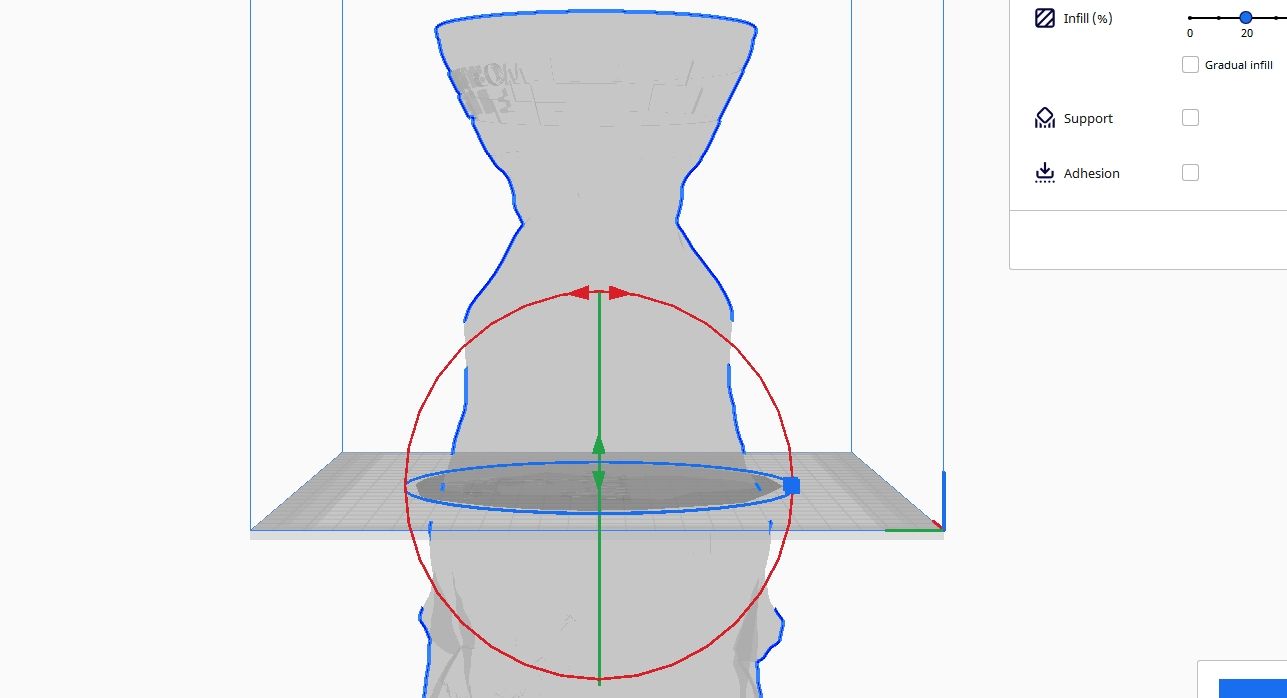

3. Повторите процедуру для второй части (нижней): поверните модель Rotate (R) на 180° так, чтобы нижняя половина оказалась сверху, и снова Slice → Save.

Сборка после печати: зазоры, соединения и механика

Ключевые моменты при соединении распечатанных частей:

• Зазор между стыкуемыми поверхностями: обычно 0.1–0.5 мм для пластиков с плотной посадкой; для клиновидных или штырьковых соединений оставляют 0.2–0.8 мм в зависимости от точности принтера.
• Допуски: учитывайте усадку материала (PLA минимальна, ABS больше). Если сомневаетесь — делайте пробные штифты/соединения.
• Направление печати: старайтесь, чтобы критическая поверхность печаталась ровно (flat on bed), это улучшит контроль размеров.
• Усиление стыка: используйте штифты (dowel pins), резьбовые вставки, штифты из металла или клей (CA, эпоксид) в зависимости от нагрузки.

Важно: перед финальной склейкой примеряйте детали «без клея» — сухая подгонка позволит подкорректировать стыки.

Методы соединения

• Клеи: цианоакрилат (быстро, прочно для PLA), двухкомпонентный эпоксид (высокая прочность и выравнивание), пластичный клей для ABS/ASA (растворяет и скрепляет части).
• Механические крепления: штифты, болты, винты с резьбовыми втулками (helicoil, threaded inserts).
• Встраиваемые соединения: паз‑шип, зубчатая стыковка, шипы для точной центровки.

Совет: для больших соединений сделайте «замковые» элементы (более одной точки фиксации), чтобы выровнять детали при склейке.

Контроль качества и критерии приёмки

Критерии приёмки готовой сборки:

• Внешний вид: нет заметных зазоров более допустимого значения; стыки преглажены/зашпатлеваны.
• Механическая прочность: при ручной нагрузке стык не деформируется/не расслоится.
• Геометрия: критические отверстия и посадочные места соответствуют допускам.
• Поверхностная отделка: при необходимости — шлифовка/грунтовка/покраска выполнены аккуратно.

Когда разбиение не сработает — ограничения и контрпример

Контрпримеры, где разбиение не решит проблему или усложнит её:

• Модель, требующая непрерывной внутренней структуры (например, каналов охлаждения или герметичных полостей) — разбиение может нарушить функции.
• Тонкие оптические элементы или поверхности, требующие идеальной непрерывности (зеркала, линзы) — шов испортит оптику.
• Очень сложные геометрии с внутренними опорами, доступ к которым станет невозможен после сборки.

В таких случаях рассмотрите альтернативы (см. ниже).

Альтернативные подходы

• Использовать принтер с большим рабочим объёмом (арендовать или обратиться в сервис печати).
• Пересчитать модель с модульной архитектурой ещё на этапе проектирования (добавить пазы и направляющие для сборки).
• Изменить ориентировку печати и добавить V‑образные замки/фиксаторы, чтобы минимизировать видимые швы.
• Применить постобработку: шпатлёвка, финишная шлифовка и покраска — уменьшат видимость шва.

Практические эвристики и чек‑лист перед печатью

Короткие правила (ментальные модели):

• Если деталь не помещается по одной оси — попробуйте разделить вдоль этой оси.
• Делайте не меньше трёх точек фиксации на крупной сопрягаемой поверхности.
• Вставные штифты проще печатать и подгонять, чем уменьшать зазор до абсолютного нуля.

Чек‑лист перед экспортом G‑code:

1. Провёл сухую сборку в CAD/Cura? (да/нет)
2. Задал зазоры и допуски для стыков.
3. Добавил ориентиры (пазы/шипы) для точной сборки.
4. Проверил направление печати для критических поверхностей.
5. Оценил потребность в поддержках и их удаляемость.
6. Сделал пробную печать маленького штифта для проверки зазора.

Маленькая методология: минимальный SOP для разбиения и печати части

1. Оценка: измерьте модель, сравните с объёмом принтера.
2. Решение: Mesh Tools (авто) или ручной разрез.
3. Подготовка: добавьте посадочные элементы/штифты, настройте зазоры.
4. Слайсинг: проверьте Preview, слои, поддержи.
5. Экспорт и печать первой части.
6. Печать второй части и подгонка.
7. Сборка: механическая фиксация → клей → шлифовка → отделка.

Шаблонный список настроек (cheat sheet)

• Проверка размеров: измерьте X×Y×Z и сравните с build volume.
• Зазор для плотного соединения: обычно 0.2 мм (отрегулируйте по принтеру).
• Рекомендуемые опоры: минимальные, чтобы облегчить удаление и сохранить поверхность стыка.
• Температурные настройки и скорость — оставьте согласно профилю материала (PLA/ABS/PETG).

Типичные ошибки и как их избежать

• Печатать стык «в воздухе»: всегда размещайте область нахождения стыка так, чтобы была плоская опорная поверхность.
• Слишком маленький зазор: если детали застревают, может быть повреждение.
• Плохая подгонка по высоте: проверьте Z‑смещение и калибровку принтера.

Трюки по выравниванию и финальной отделке

• Используйте временные штифты и зажимы при склейке.
• Для маскировки шва применяйте шпатлёвку на пластик, затем шлифовку и грунтовку.
• Для точной центровки добавьте на одном элементе «паз‑референс», на другом — «шип‑референс».

Схема принятия решения (Mermaid)

flowchart TD
  A[Модель загружена в Cura] --> B{Помещается в build volume?}
  B -- Да --> C[Печатать целиком]
  B -- Нет --> D{Состоит ли модель из отдельных частей?}
  D -- Да --> E[Mesh Tools -> Split model into parts]
  D -- Нет --> F[Ручное разбиение: Scale/Move]
  E --> G[Проверить каждый объект и экспортировать]
  F --> G
  G --> H[Печать частей]
  H --> I[Сборка и отделка]
  I --> J{Функция сохранена?}
  J -- Да --> K[Готово]
  J -- Нет --> L[Переработать модель/изменить соединения]

Роль‑ориентированные чек‑листы

• Дизайнер/инженер:
  • Добавил пазы/штифты и учёл допуски.
  • Проверил функциональные требования после сборки.
• Оператор принтера:
  • Проверил калибровку по X/Y/Z.
  • Скачал и применил профиль материала.
• Сборщик/послепроцесс:
  • Подготовил клеи/штифты и инструмент для шлифовки.
  • Выполнил примерку и фиксацию перед клеем.

Безопасность и экологические заметки

• Работайте в хорошо проветриваемом помещении при использовании растворителей или эпоксидных смол.
• Утилизируйте отходы пластика и растворители согласно местным правилам.

Частые вопросы (кратко)

Q: Нужно ли изменять скорость печати после разбиения? — A: Не обязательно, но для тонких соединений сниженная скорость может улучшить точность.

Q: Как проверить, подойдет ли зазор? — A: Напечатайте тестовый штифт 10×10×10 мм с выбранным зазором и примерьте.

Заключение

Cura предоставляет простые и надёжные инструменты для разбиения больших или сложных моделей. Mesh Tools решает задачу автоматически там, где модель уже логически разделена, а комбинация Scale/Move удобна для ручного «разреза» и перестановки частей. Важно продумать зазоры, способы крепления и порядок постобработки заранее — это сокращает количество итераций и повышает качество готовой сборки.

Важное: всегда делайте пробные печати для уточнения зазоров и совместимости материалов.

Краткая памятка: оцените объём → выберите метод разделения → настройте зазоры → печатайте по частям → соберите и отшлифуйте.
