Как правильно паять: полный практический гид

Содержание

• Что базово нужно для пайки
• Дополнительные полезные инструменты
• Пошаговая техника пайки и подготовка
• SOP: пайка заголовков на плате (пошагово)
• Как тренироваться: упражнения и тесты качества
• Типичные дефекты, как их распознать и исправить
• Безопасность и защита здоровья
• Когда не стоит паять: альтернативные подходы
• Ментальные модели, уровни зрелости навыка и чек-листы по ролям
• Дерево решений: паять или использовать другое соединение
• Часто задаваемые вопросы
• Краткий глоссарий
• Сводка

Что базово нужно для пайки

Чтобы перейти от макетной платы (breadboard) к аккуратно собранному устройству на перфо-плате или собственной печатной плате (PCB), понадобится базовый набор инструментов. Ниже — подробный список с пояснениями.

• Паяльник или паяльная станция. Выбирайте не только по цене — ориентируйтесь на тип нагревателя, наличие регулировки температуры и совместимость сменных жал.
• Припой в катушке. Оптимально — тонкий припой 0,5–1,0 мм для мелкой электроники; 1,2–1,5 мм для силовых соединений и толстых проводов. Рекомендуется бессвинцовый припой или сплав с низким содержанием свинца, если требуется.
• Флюс. Жидкий флюс в шприце или паста (rosin, no-clean). Помогает соединению быть ровным и чистым.
• Очиститель жала — латунная стружка (brass wool) или влажная губка. Латунная стружка предпочтительнее: очищает, не снижая температуру жала.
• Оплётка (desoldering wick, braid) и/или отсос припоя (solder sucker) для исправления ошибок.

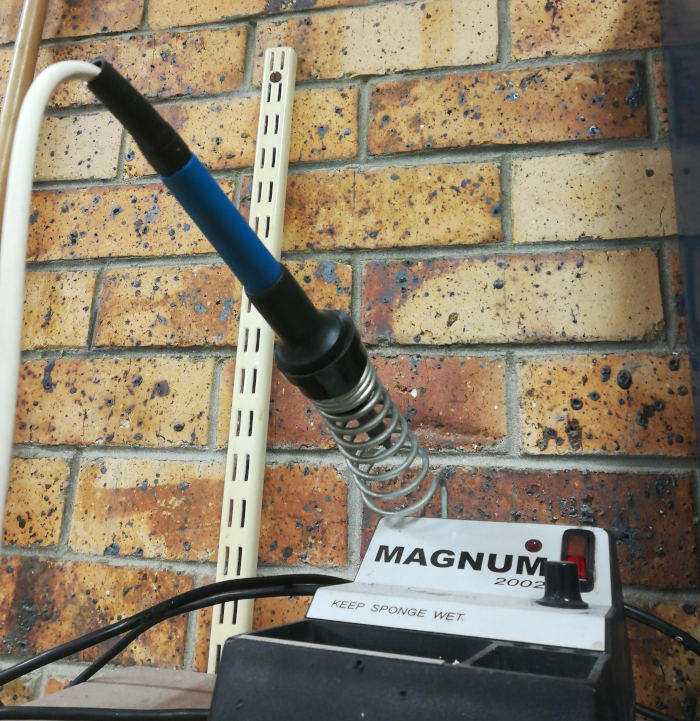

• Подставка под паяльник с губкой/стружкой и, желательно, полимерный каплевыдерживатель.
• Защитные очки и вытяжка/вентилятор для удаления паров.
• Лупа/микроскоп для контроля качества пайки.
• Кусачки, тонкогубцы, нож, пинцет — базовый ручной набор.

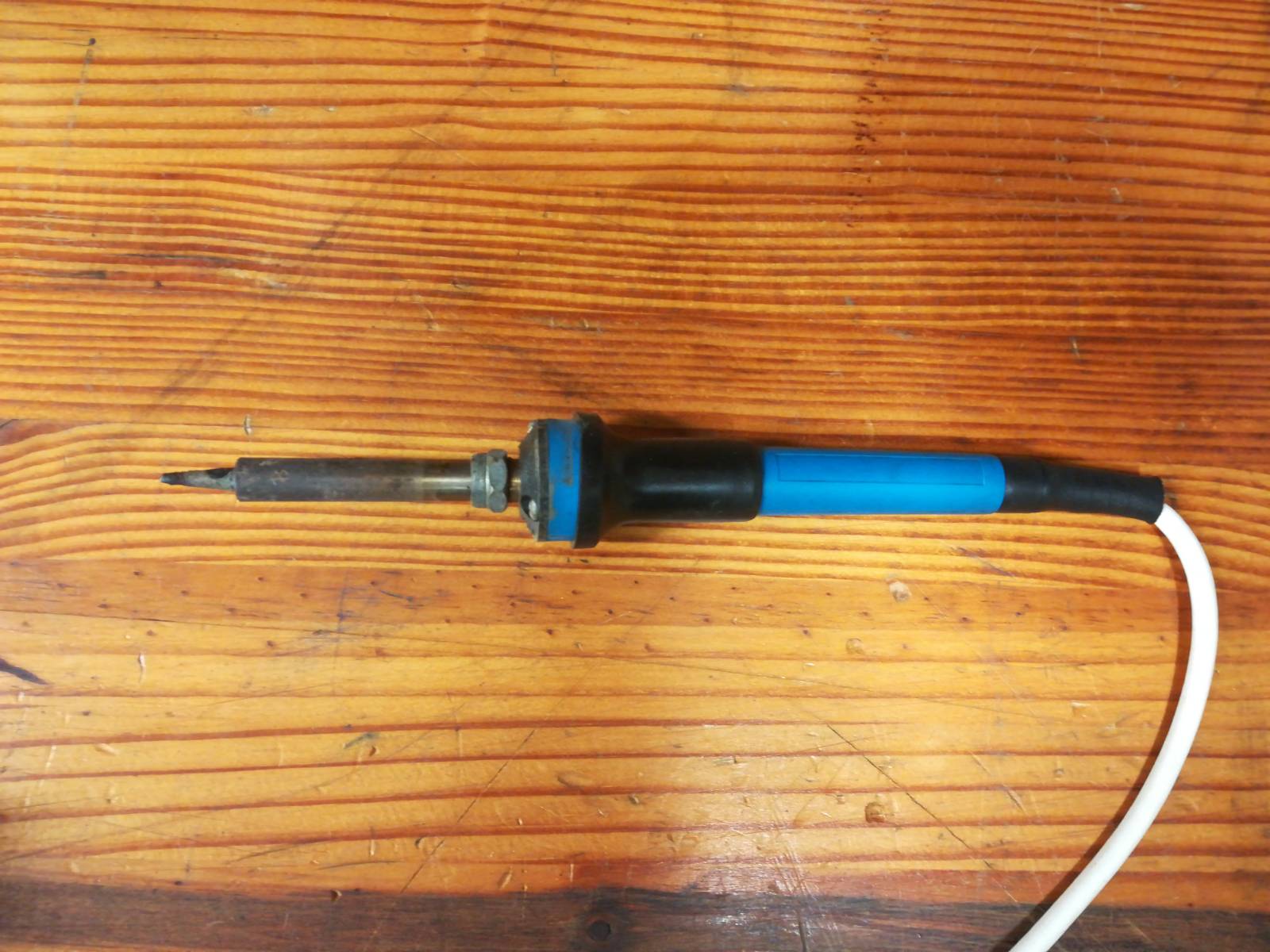

Как выбрать паяльник

Критерии выбора:

• Мощность и стабильность: для электроники обычно подходят паяльники 20–60 Вт; для наиболее точных работ лучше станция с регулировкой температуры.
• Тип жала: сменные жалa (конус, зубило/chisel, плато) — универсально полезны.
• Регулировка температуры и индикация. Для бессвинцового припоя и тонкой электроники лучше иметь возможность задать температуру.
• Эргономика и качество рукояти: важны при длительной работе.
• Наличие гарантий и запасных жал.

Припой — что нужно знать

Припой — это металлический сплав в проволоке. Важные параметры:

• Диаметр проволоки — подбирайте под размер деталей (0,5–1,0 мм для SMD/тонких выводов, 1,2–1,5 мм для больших проводников).
• Тип флюса в жилке — флюс внутри жилки (flux-core) удобен, но дополнительный флюс часто улучшает результат.
• Состав сплава — бессвинцовый или со свинцом. Бессвинцовый безопаснее и востребован в производстве, но требует чуть более высокой температуры.

Очистка жала: губка или латунная стружка

Латунная стружка очищает поверхность без резкого охлаждения жала. Влажная губка убирает излишки припоя, но при частой очистке снижает температуру жала, что может мешать стабильности процесса.

Дополнительные полезные инструменты

Эти инструменты не обязательно покупать сразу, но они сильно повышают качество и удобство работы.

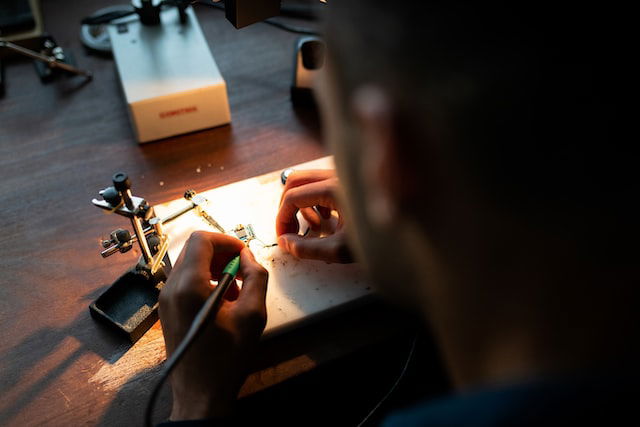

• Помогающие руки (helping hands) с зажимами и лупой — удерживают мелкие детали и провода.
• Вытяжка или настольный вентилятор с фильтром для удаления паров флюса.
• Антистатические средства: заземляющий браслет и антистатический коврик.
• Газовая горелка или термофен — для работы с термоусадкой и демонтажем SMD.
• Тестер, мультиметр, паяльная станция с регулировкой температуры.
• Микроскоп или стационарная лупа для контроля SMD.

Флюс: советы по выбору

Флюс бывает нескольких типов: канифольный (rosin), безотмывочный (no-clean), активный для сильно окисленных поверхностей. Для электроники обычно берут канифольный или no-clean; дополнительный флюс в шприце делает паять легче и аккуратнее.

Пошаговая техника пайки

Ниже — универсальная методика для сквозного монтажа (through-hole) и базовых поверхностных монтажей (SMD-пайка мелких деталей требует отдельной техники).

1. Подготовка: очистите посадочные места, проверьте отсутствие лака, защитных покрытий. Установите компонент в отверстие или на посадочное место.
2. Закрепление: при необходимости используйте каплю клея или изогнутые выводы, чтобы компонент держался вертикально.
3. Нагрев жала и лужение: разогрейте жало, очистите в латунной стружке и нанесите небольшое количество припоя на жало (лужение).
4. Нагрев деталей: приложите жало к соединяемым металлическим поверхностям (пад печатной платы и вывод компонента) чтобы нагреть их.
5. Подача припоя: поднесите проволоку припоя к области нагрева, позволяя ему растечься по металлу. Не наносите припой непосредственно на жало — подавайте к месту соединения.
6. Отвод жала: как только припой покроет место и образует гладкую форму, уберите припой, затем жало. Дайте остыть без движения.
7. Очистка: удалите остатки флюса, если это требовалось (особенно для активных флюсов) — изопропиловый спирт 99% годится.
8. Проверка: визуальный осмотр и тест на электрическое соединение.

Примечания по технике нагрева

• Нагревайте деталь и печатную дорожку одновременно — это обеспечит равномерное растекание припоя.
• Если вы нагреваете только припой, а не детали, соединение будет холодным и ненадёжным.
• Для бессвинцового припоя и толстых площадок может потребоваться более высокая температура и мощность.

Выбор жала

• Конусное (conical): удобно для мелких точечных работ и SMD.
• Зубило/плоское (chisel): лучше для толстых проводников и сквозного монтажа, обеспечивает большую теплопередачу.
• Разные диаметр жал для разных задач — держите набор.

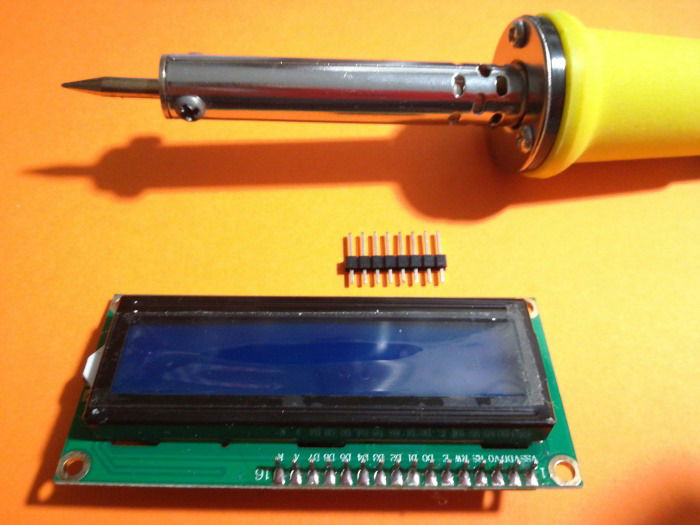

SOP: пайка заголовков на плате (пошагово)

Это пошаговый стандартный рабочий процесс для запайки штырьковых заголовков (header pins) к плате, полезный для Raspberry Pi и других плат.

1. Подготовка рабочей поверхности: ровный стол, антистатический коврик, вытяжка.
2. Установите плату в зажим или карту-держатель, чтобы она не двигалась.
3. Вставьте заголовок в отверстия платы. Если нужно, зафиксируйте длинной полоской клейкой ленты сверху.
4. Нагрейте паяльник до рабочей температуры (см. рекомендацию производителя припоя).
5. Лужение жала: нанесите немного припоя на нагретое жало.
6. Нагрейте площадку и вывод заголовка одновременно; подайте припой к основанию вывода и площадки.
7. Повторяйте по очереди для каждого пина; если нужно, начинайте с угловых контактов для фиксации.
8. Осмотрите пайки лупой; при необходимости — доработайте.
9. Уберите излишки флюса и промойте плату изопропилом, если флюс активный.
10. Тестирование: проверьте механическую прочность и проводимость контактов мультиметром.

Практика: что тренировать и упражнения

Если вы новичок, полезно выполнить простые упражнения:

• На перфо- или макетной плате закрепите ряд резисторов и потренируйтесь нарастить одинаковые, блестящие пятаки.
• Напаяйте и распаяйте 10 выводов подряд с оплеткой, фиксируя время и качество.
• Попробуйте SMD-пайку: начните с 0805, затем 0603.
• Практикуйте пайку термоустойчивых проводников и толстых площадок — это учит контролю температуры.

Критерии приёмки упражнений:

• Пайки гладкие, блестящие для припоя с флюсом (матовые поверхности указывают на холодную пайку).
• Нет мостиков между дорожками.
• Механическая фиксация вывода надёжна при лёгком усилии.

Типичные дефекты и как их исправлять

• Холодная пайка: припой тусклый, крошится. Решение — разогреть соединение и применить сольный флюс; при необходимости полностью распаять и переделать.
• Мостики припоя между выводами: используйте оплётку или отсос, затем подайте свежий флюс и переделайте пайку.
• Плохая смачиваемость: возможно грязь или оксид на поверхности. Очистите, нанесите флюс и повторите.
• Перегрев компонента: при заметном повреждении корпуса — замените компонент; используйте тепловую защиту (припаять быстрее, применить теплоотвод).

Безопасность и защита здоровья

• Вытяжка и вентиляция: всегда работайте с вытяжкой; флюс и компоненты при нагреве выделяют пары.
• Личные средства защиты: защитные очки, перчатки при необходимости, не дышите прямо над местом пайки.
• Гигиена: мойте руки после работы, особенно при работе со свинцовыми припоями.
• Пожарная безопасность: убирайте лёгковоспламеняемые материалы и держите паяльник в подставке.
• Избегайте статического электричества: заземляющий браслет и антистатический коврик помогут защитить чувствительные микросхемы.

Когда не стоит паять: альтернативные подходы

Пайка не всегда оптимальна. Рассмотрите альтернативы в следующих случаях:

• Быстрая сборка прототипа, который меняется — используйте разъёмы и клеммники.
• Соединения, требующие частой замены — применяйте винтовые клеммы или разъёмы.
• Тонкие многожильные провода в местах, где возможны вибрации — используйте термоусадку и механическую фиксацию или обжимные клеммы.
• Сложные SMD-сборки на производстве — чаще выгоднее заказать монтаж у сервиса сборки плат (PCB assembly).

Альтернативы пайке:

• Обжим (crimp) контактов и клеммников.
• Разъёмы и шлейфы (pin headers, JST, Molex).
• Проволочная сборка с заделкой и изоляцией.
• Термоусадка и клеевые соединения (для механической фиксации).

Ментальные модели и уровни зрелости навыка

Ментальные модели помогают систематизировать навык пайки:

• Модель теплопередачи: хорошая пайка — это не «горячее жало», а достаточный теплообмен между жалом, выводом и площадкой.
• Модель процесса: подготовка → нагрев → подача припоя → остывание → очистка → проверка.
• Maturity levels (уровни зрелости навыка):
  • Новичок — умеет распознавать оборудование и делать простые пайки под наблюдением.
  • Уверенный — умеет паять разные компоненты, исправлять дефекты.
  • Профессионал — контролирует температуру, работает с SMD, оптимизирует процесс и обучает других.

Чек-листы по ролям

Хоббист — быстрый чек-лист:

• Есть паяльник, припой 0,5–1,0 мм, флюс в шприце.
• Латунная стружка, оплётка, кусачки, пинцет.
• Вытяжка или хорошо проветриваемое помещение.
• Научиться паять 10 простых соединений на перфборде.

Инженер — профессиональный чек-лист:

• Станция с регулировкой температур, запас жал разного типа.
• Контроль качества: микроскоп/лупа, мультиметр, тестовый стенд.
• SOP для типичных операций, журнал дефектов и запись времени/температуры.
• Антистатическая защита, средства отмывки флюса.

Преподаватель — чек-лист для обучения:

• Демонстрационный набор: простой набор для тренировок, набор SMD для продвинутых.
• Маркированный образец плохих и хороших пайок.
• Методика оценки и критерии приёмки учеников.
• Безопасные инструкции и защита для обучающихся.

Проверка качества и тесты приёмки

Тесты и критерии приёмки:

• Визуальный осмотр: пайка гладкая, блестящая (для данного припоя), без мостиков.
• Электрическая проверка: проводимость контакта и отсутствие короткого замыкания.
• Механическая проверка: лёгкое усилие не должно расшатывать компонент.
• Тест под нагрузкой: при необходимости — прогрев, проверка контактов на надёжность.

Отладка и восстановление: чек-лист по восстановлению

1. Если пайка холодная — нагрейте и добавьте флюс.
2. Если мост — снимите припой оплёткой или отсосом, очистите и повторите.
3. При перегреве — замените компонент при повреждении; сделайте тепловой барьер при следующей попытке.
4. Большие площадки — используйте мощное жало или предварительно лудите площадку.

Дерево решений: паять или выбрать альтернативу

flowchart TD
  A[Нужно соединение?] --> B{Требуется частая смена компонента?}
  B -- Да --> C[Использовать разъём или клеммник]
  B -- Нет --> D{Нужна механическая прочность при вибрациях?}
  D -- Да --> E[Комбинация пайки + механической фиксации 'клей, термоусадка']
  D -- Нет --> F{Сложность монтажа SMD?}
  F -- Да --> G[Рассмотреть сервис PCB assembly или термофен]
  F -- Нет --> H[Пайка — подходит]

Часто задаваемые вопросы

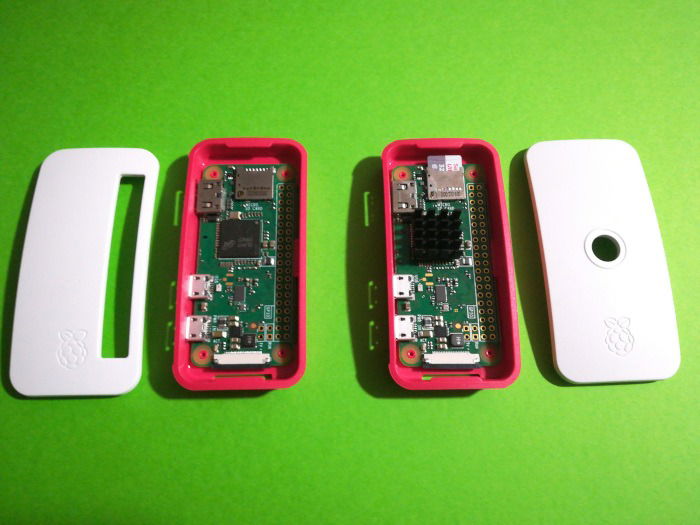

Могу ли я паять свой Raspberry Pi?

Да. Большинство современных плат Raspberry Pi поставляются с распаянными компонентами, но если требуется припаять заголовки — это типичная задача для хоббиста. Практикуйтесь на перфборде перед работой с платой.

Можно ли паять Arduino самостоятельно?

Да. Многие Arduino-совместимые платы и щиты требуют пайки для установки разъёмов. Если у вас есть практика и вы соблюдаете технику безопасности, это обычная задача.

Нужны ли мне «помогающие руки»?

Не обязательно, но они значительно упрощают процесс при работе с несколькими деталями или тонкими проводами: держат плату и компоненты, освобождая ваши руки для паяльника и припоя.

Какой припой выбрать новичку?

Удобно начать с припоя диаметром 0,7–1,0 мм с флюсом в жилке. Для большей безопасности выбирайте бессвинцовый припой, но учтите, что он может требовать чуть более высокой температуры.

Краткий глоссарий — 1 строка на термин

• Паяльник — инструмент с нагретым жалом для плавления припоя.
• Припой — металлическая проволока/сплав, соединяющий контакты при расплавлении.
• Флюс — химическое средство для удаления оксидов и улучшения растекания припоя.
• Оплётка (desoldering wick) — медная лента для удаления лишнего припоя.
• Лужение — нанесение припоя на жало или поверхность для улучшения теплопередачи.

Советы по локальным покупкам и экономии

• Для начинающих наборов часто хватает недорогой станции 30–60 Вт с базовым набором жал.
• Латунная стружка и оплётка — расходники, которые можно купить в интернет-магазинах электроники.
• Если работаете в условиях строгих требований по RoHS, убедитесь, что припой соответствует бессвинцовой спецификации.

Контроль качества: тестовые случаи

• Тест 1: запаяйте 10 резисторов подряд, проверьте все на проводимость.
• Тест 2: умышленно создайте мост между двумя выводами, затем исправьте его оплёткой; оценивайте время и чистоту восстановления.
• Тест 3: паять и распаять SMD-резистор 0805 с помощью паяльной станции и пинцета.

Заключение

Пайка — навык, сочетающий теорию теплопередачи и мелкую моторику. С правильным инструментом, практикой и соблюдением мер безопасности вы получите надёжные и аккуратные соединения. Начните с базовых упражнений на перфборде, постепенно переходя к мелким SMD и реальным платам. Храните SOP и чек-листы, а при сомнениях рассматривайте альтернативы (разъёмы, профессиональный монтаж).

Сводка ключевых действий: подготовка → правильный инструмент → нагрев деталей, а не припоя → контроль и очистка.
