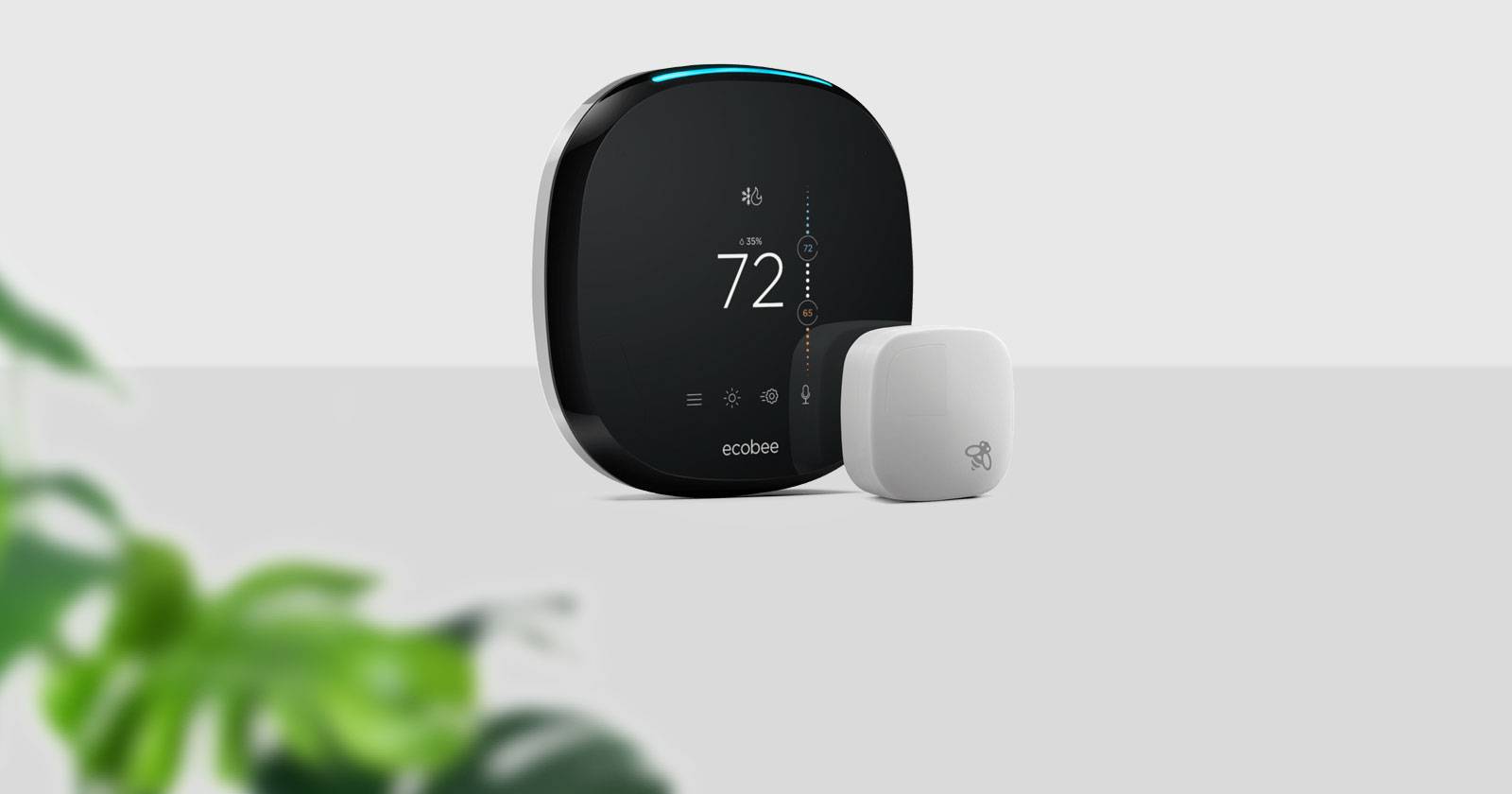

Полное руководство по установке и использованию Ecobee4

В этом руководстве сохранили все подсказки по монтажу, рекомендации по безопасности и практические шаблоны, чтобы вы могли установить, проверить и безопасно эксплуатировать Ecobee4.

О чём этот материал

• Подготовка и распаковка
• Проверка совместимости и безопасное отключение питания
• Установка и обязательные шаги по подключению C-проводa (C-wire)
• Первичная настройка термостата и датчика помещения
• Интеграция с Amazon Alexa, Apple HomeKit и другими платформами
• Расширенные сценарии: расписания, Smart Home/Away, Follow Me
• Полный набор для устранения неполадок и аварийный план
• Чек-листы для ролей, критерии приёмки, тесты и шаблоны
• Мини-методология и рекомендации по безопасности

Быстрая проверка совместимости и подготовка

Перед демонтажем старого термостата выполните простые и критически важные шаги.

1. Сфотографируйте существующую проводку (крупный план, подписи к контактам). Это пригодится при монтаже.
2. Проверьте наличие C-провода — провод, подключённый к клемме C (Common). Если он есть, установка проще.
3. Отключите питание в щитке и проверьте, что система действительно обесточена (термостат погаснет).
4. Скачайте официальное приложение Ecobee на смартфон (iOS или Android) — оно содержит встроенное руководство и видео.

Примечание: онлайн-инструмент совместимости Ecobee помогает выбрать правильные подключения — используйте его, если сомневаетесь.

Содержимое коробки

В комплекте с Ecobee4 обычно идут:

• Сам термостат Ecobee4
• Один датчик помещения и подставка
• Задняя монтажная панель (backplate)
• Набор для подачи питания Power Extender Kit (PEK)
• Отделочная (trim) пластина
• Руководство по установке
• Саморезы и дюбели

Проверьте комплект и отложите мелкие элементы в пластиковый контейнер — они пригодятся.

Установка Ecobee4 — безопасный пошаговый план

Ниже — подробные шаги, следуйте им последовательно. Если вы не уверены в своих навыках при работе с электрикой, вызовите лицензированного специалиста.

1. Отключите питание в коробке автоматов/пробках. Найдите группу автомата, подписанную «HVAC», «Furnace», «AC» или похожую.
2. Убедитесь, что на старом термостате экран погас. Если экран не гаснет — питание не отключено, вернитесь в щиток.
3. Снимите крышку старого термостата и сфотографируйте перемычки и провода.
4. Пометьте каждый провод наклейками Ecobee (в комплекте) по буквам клемм, например R, C, W, Y, G, O/B. Если в комплекте наклеек нет, подпишите маркером.
5. Проверьте наличие проводa C. Если провод подключен к клемме C — отлично. Если нет, рассмотрите варианты:
   • Использовать существующий неиспользуемый провод и переоборудовать его как C-провод.
   • Установить Power Extender Kit (PEK), идущий в комплекте — он использует имеющиеся провода и обеспечивает постоянное питание для Ecobee4.
   • При наличии сложных систем (тепловые насосы, мультизональные установки) — проконсультируйтесь с установщиком.
6. Отсоедините провода и снимите старую панель.
7. Закрепите заднюю панель Ecobee4 на стене, посадите провода в отверстия и подключите их к клеммам по маркировке.
8. Если используете PEK, установите его в блок управления котлом/печью согласно инструкции Ecobee — на большинстве систем это делается в электрической коробке агрегата.
9. Уложите избыток провода внутрь ниши так, чтобы устройство приклеилось плотно и защёлкнулось на панели без натяжения проводов.
10. Установите термостат на панель, включите питание в щитке.

Важно: перед работой с PEK соблюдайте требования производителя вашего HVAC. Если не уверены, вызывайте специалиста.

Подробная первичная настройка на экране термостата

1. После подачи питания экран Ecobee4 включится и предложит выбрать язык и регион.
2. Устройство автоматически обнаружит какие клеммы подключены — подтвердите обнаруженную проводку.
3. Укажите тип вашего отопительного оборудования: котёл (boiler) или печь (furnace), тепловой насос и т.д.
4. Назовите устройство — это имя будет использоваться в Siri, Alexa и в приложении (совет: выберите короткое имя без пробелов, например “Термостат” или “Холл”).
5. Подключитесь к локальной Wi‑Fi сети (через экран или приложение). Можно ввести пароль прямо на термостате.
6. Выберите режим работы по умолчанию (обогрев, охлаждение, авто) и укажите желаемые целевые температуры для зимы и лета.
7. Включите или отключите Smart Home/Away — функция использует датчики движения для определения присутствия.
8. На экране появится код из трёх символов для регистрации в приложении — сохраните его и завершите регистрацию в мобильном приложении Ecobee.

Активация и размещение датчиков помещения

Ecobee4 поставляется с одним датчиком. Дополнительные датчики можно приобрести отдельно.

Активация:

1. Подойдите к термостату и разбудите его.
2. Снимите защитную планку питания с батарейки (если есть) датчика — датчик появится на экране автоматически.
3. Выберите подходящее имя для датчика или создайте своё.

Рекомендации по размещению:

• Высота ~1,5 метра (около 5 футов).
• Не размещайте рядом с источниками тепла или прямого солнца.
• Разместите так, чтобы «пчёлка» (логотип) на датчике была направлена вверх и вправо — это обеспечивает корректное соединение и ориентацию антенны.
• Монтируйте на стену или ставьте на полку с подставкой в комплекте.

Когда датчики активны, используйте функции Smart Home/Away и Follow Me для улучшения комфорта и экономии энергии.

Интеграция с Amazon Alexa и Apple HomeKit

Интеграция с голосовыми ассистентами позволяет управлять термостатом голосом и включать его в автоматизации.

Amazon Alexa

1. В приложении Ecobee зайдите в раздел учётных записей и введите данные Amazon.
2. На устройстве скажите «Alexa, enable Ecobee Plus» или активируйте навык Ecobee в приложении Alexa.
3. После подключения вы сможете отдавать команды: изменение температуры, режимы, статус системы.

Ограничения и нюансы Alexa

• Некоторые функции Echo (например, голосовые звонки Echo-to-Echo) недоступны на Ecobee4.
• Ecobee поддерживает Echo Spatial Perception (ESP): ближайший к пользователю Echo отвечает на команду, чтобы избежать одновременных откликов.
• Нельзя менять wake‑слово на Ecobee4; голосовую тренировку для улучшения распознавания также не поддерживают.

Apple HomeKit

1. В приложении Ecobee откройте настройки термостата и выберите опцию добавления в HomeKit.
2. На экране термостата появится код HomeKit — наведите камеру iPhone/iPad или введите код вручную.
3. Для удалённого управления с iPhone/Apple Watch потребуется Home Hub (iPad, Apple TV или HomePod).

HomeKit поддерживает геозоны (geofencing), сцены и автоматизации, что позволяет менять температуру при приближении или уходе хозяев.

Использование приложения Ecobee и веб-портала

Приложение и веб‑интерфейс повторяют экран термостата и добавляют удобный доступ к датчикам, напоминаниям, Alexa и журналам событий. На планшете интерфейс шире и показывает больше информации одновременно.

Создание расписания и настройки комфорта

1. В приложении откройте Главное меню > Настройки > Настройки комфорта.
2. Для режимов Home, Away и Sleep задайте минимальную и максимальную допустимую температуру.
3. Используйте копирование дня, чтобы быстро скопировать расписание с одного дня на другой.
4. Назначьте, какие датчики учитывать при определении температуры (например, среднее по нескольким датчикам или выбор по приоритету).

Пример правила: при нахождении в режиме Home — ориентироваться на датчик в гостиной, при режиме Sleep — на датчик в спальне.

Как работают функции Smart Home/Away и Follow Me

• Smart Home/Away: во время периода «Away» система переходит в энергоэффективные настройки; при обнаружении движения в выбранных датчиках — возвращается в «Home». Это экономит энергию при длительном отсутствии.
• Follow Me: в периоды, когда датчики обнаруживают движение, термостат ориентируется на температуру в активном помещении (или усредняет, если несколько датчиков активны).

Эти функции комбинируются с расписаниями и приоритетами комнат.

Примеры голосовых команд Alexa для Ecobee4

Получение температуры:

• «Alexa, what is the current temperature?»
• «Alexa, how cold is it in the living room?»

Установка температуры:

• «Alexa, tell ecobee to set the living room temperature to 22 degrees.»
• «Alexa, make it warmer by 2 degrees.»

Режимы и удержания:

• «Alexa, tell ecobee I’m back home.»
• «Alexa, tell ecobee to return to my schedule.»

Полный список команд доступен в карточках навыка Ecobee в портале Alexa.

Другие способы управления и автоматизации

• IFTTT: Ecobee интегрируется с IFTTT для триггеров и действий (например, включение кондиционирования при событии от другой умной розетки).
• Google Assistant: поддержка голосового управления на Android и устройствах Google Home.
• Веб-портал Ecobee: полезно для быстро доступа с рабочего компьютера.

Частые проблемы и пошаговое устранение

Ниже — детальные сценарии с командами и приоритетами действий.

Не удаётся подключиться к Wi‑Fi

1. На термостате: Меню > Настройки > Wi‑Fi. Запустите тест подключения к интернету и к ecobee.com.
2. Жёсткая перезагрузка: снимите термостат с панели, подождите ~60 секунд и установите обратно.
3. Проверьте роутер: временно переместите роутер ближе к термостату или используйте Wi‑Fi-сканер, чтобы удостовериться в уровне сигнала.
4. При persistente проблеме — смените канал Wi‑Fi, проверьте настройки безопасности (WPA2 рекомендуем), отключите гостевые сети, которые могут вводить конфликт.
5. Рассмотрите обновление до mesh-системы (Eero, Orbi и т. п.) при большой площади и «мертвых зонах».

Не получается управлять с Apple устройства

1. На термостате: Главное меню > Настройки > Сброс > Удалить HomeKit.
2. В приложении Home удалите устройство и добавьте снова с помощью сканирования кода HomeKit на экране термостата.
3. Убедитесь, что Home Hub (iPad/Apple TV) онлайн и подключён к той же сети.

Alexa не реагирует на «Alexa»

1. Проверьте источники шума рядом с термостатом (радио, вентилятор, телевизор). Уберите шумовые помехи.
2. Учитывайте Echo Spatial Perception: при наличии нескольких Echo и Ecobee в доме ответ даёт ближайшее устройство.
3. Нельзя сменить wake‑слово на Ecobee4 и нельзя обучать термостат голосу.

Экран термостата не отвечает (заморожен)

1. Снимите устройство с панели и подождите 60 секунд, затем установите обратно.
2. Если перезагрузка не помогла, проверьте питание C‑провода и состояние PEK.
3. Если устройство не включается — обратитесь в поддержку Ecobee или к установщику.

План аварийного реагирования и runbook

Этот раздел пригодится, если система перестаёт управлять климатом в критический период.

Runbook для аварийной ситуации — кратко:

1. Убедитесь, что система HVAC продолжает получать питание (проверьте автомат в щитке).
2. Попробуйте переключить HVAC в ручной режим на котле/печи или на самом оборудовании.
3. Снимите Ecobee с панели — если управление с основного оборудования восстановилось, значит проблема в термостате/питании.
4. Проверьте C‑провод и PEK.
5. Свяжитесь с поддержкой Ecobee и при необходимости вызовите сертифицированного техника.

Критерии приёмки после ремонта:

• Термостат загружается и показывает текущую температуру.
• Подключение к Wi‑Fi подтверждено.
• Alexa и HomeKit успешно аутентифицированы.
• Датчики отвечают и корректно влияют на заданный режим.

Чек-листы по ролям

Чек-лист для владельца дома

• Сделать фото старой проводки.
• Сохранить доступ к щитку и знать, какой автомат отвечает за HVAC.
• Подготовить имя устройства и Wi‑Fi пароль заранее.
• Разместить датчики в рекомендуемых местах.
• Проверить работу Alexa/ HomeKit после настройки.

Чек-лист для монтажника / электрика

• Проверить маркировку проводов и состояние клемм на плате HVAC.
• Убедиться в необходимости установки PEK и корректно его смонтировать.
• Проверить отсутствие повреждений на проводах и на терминалах.
• Провести тест оборудования после установки (нагрев/охлаждение, защита).

Критерии приёмки

1. Устройство подаёт питание и завершает первичную настройку.
2. Термостат соединён с Wi‑Fi и прошёл регистрацию в аккаунте Ecobee.
3. Alexa/ HomeKit успешно авторизованы и принимают голосовые команды.
4. Все установленные датчики корректно отображают температуру и движение.
5. HVAC включается и выключается в соответствии с командами термостата.

Тестовые сценарии и критерии успеха

Тест 1 — Базовая функциональность

• Шаги: Установить температуру +2 °C выше текущей, проверить реакцию HVAC.
• Ожидаемый результат: HVAC запускается, температура изменяется.

Тест 2 — Работа датчика Follow Me

• Шаги: Переместиться в комнату с датчиком, включить Follow Me, задать температуру.
• Ожидаемый результат: Термостат ориентируется на показания активного датчика.

Тест 3 — Smart Home/Away

• Шаги: Установить режим Away, пройтись по дому, проверить автоматическое переключение в Home.
• Ожидаемый результат: При движении система возвращает Home.

Тест 4 — Интеграция Alexa и HomeKit

• Шаги: Отправить голосовую команду через Alexa и Siri.
• Ожидаемый результат: Команды выполняются; статус синхронизирован между сервисами.

Мини-методология при принятии решений по настройке

1. Определите приоритеты: комфорт людей vs энергосбережение.
2. Если дом часто пустует — включайте Smart Home/Away и более агрессивные энергосберегающие режимы.
3. Если важно поддерживать комфорт в конкретных зонах — используйте датчики в тех комнатах и Follow Me.
4. В сложных HVAC-системах проконсультируйтесь с профессионалом перед изменением проводки.

Матрица совместимости и советы по миграции

• Простые однофазные системы отопления/охлаждения: совместимость высокая.
• Системы с тепловым насосом: Ecobee4 поддерживает большинство конфигураций, но требуется точная проверка проводов.
• Мультизональные или коммерческие системы: возможно потребуется профессиональная интеграция.

Если вы переходите с Nest или другого термостата, обязательно проверьте клеммы и наличие C‑провода.

Соображения по безопасности и конфиденциальности

• Данные о температуре и событиях устройства передаются на сервера Ecobee при включённой облачной синхронизации.
• Для защиты аккаунта используйте уникальный пароль и двухфакторную аутентификацию, если доступна.
• При передаче прав доступа (например, аренда жилья) удалите устройство из вашего аккаунта и сбросьте настройки.
• HomeKit хранит данные локально и шифрует взаимодействие через iCloud, что даёт дополнительный уровень защиты в экосистеме Apple.

Быстрый факт-бокс

• Рекомендуемая цена: около $250 (ориентировочно).
• Экрана: 3.5 дюйма всегда включённый дисплей.
• Датчики: в комплекте 1 датчик, дополнительные приобретаются отдельно.
• Питание: требует C‑провод или Power Extender Kit.

Частые ошибки при установке и как их избежать

• Ошибка: неотключённое питание при работе с клеммами. Последствие: риск поражения электричеством и повреждение платы. Решение: всегда отключайте питание в щитке и проверяйте отсутствие напряжения.

• Ошибка: неправильная маркировка проводов. Последствие: неправильная работа HVAC. Решение: используйте фотоснимки и наклейки для всех проводов.

• Ошибка: размещение датчика в непосредственной близости от источника тепла. Решение: устанавливайте датчики на стену в тени, в расчёте на реальную комнатную температуру.

Примеры альтернативных подходов

• Если у вас нет C‑провода и вы не готовы работать с PEK: можно использовать внешний блок питания, но это часто требует прокладки дополнительного провода и вмешательства в конструкцию стены.
• Альтернатива Ecobee4: другие термостаты с поддержкой HomeKit/Alexa, но они имеют разные требования к питанию и совместимости — внимательно изучите схемы проводки.

Образец шаблона документов для установки (чек-лист для отчёта)

• Дата установки: __
• Установщик: __
• Модель термостата: Ecobee4
• Номер серийный: __
• Фото проводки до установки: прикреплено (да/нет)
• Наличие C‑провода: да/нет
• Использован PEK: да/нет
• Проверка Wi‑Fi: выполнена (да/нет)
• Alexa/ HomeKit: успешно (да/нет)
• Замечания: __

Глоссарий — 1 строка определения

• C‑провод: общий провод, подающий постоянный 24V питание на термостат.
• PEK: Power Extender Kit — комплект, позволяющий обеспечить питание термостата при отсутствии C‑провода.
• Follow Me: функция, ориентирующая управление на активные датчики с движением.
• Smart Home/Away: режим автоматического перехода между домашним и энергосберегающим режимом по датчикам движения.

Шаблон короткого объявления для соцсетей (100–200 слов)

Ecobee4 — отличный первый шаг к умному дому: этот термостат с встроенным Alexa и поддержкой HomeKit упрощает контроль климата в доме. Установите Ecobee4, добавьте датчики в комнаты и настройте расписание или автоматизации — и вы получите комфорт там, где он нужен, и экономию энергии, когда дома никого нет. В нашем полном руководстве — пошаговая установка, советы по питанию, интеграция с Alexa и HomeKit, чек-листы и план действий при неполадках. Подходит для большинства домашних HVAC систем. Готовы начать? Прочитайте полное руководство и задайте вопросы в комментариях.

Часто задаваемые вопросы

Как узнать, есть ли у меня C‑провод?

Посмотрите на заднюю панель старого термостата: если какой‑то провод присоединён к клемме с маркировкой C — у вас есть C‑провод. Если нет, можно использовать PEK или прокладывать новый провод.

Могу ли я использовать Ecobee4 без Wi‑Fi?

Да, основные функции управления климатом работают и без Wi‑Fi, но голосовые ассистенты, удалённый доступ и обновления требуют сети.

Сколько датчиков можно добавить?

Ecobee поддерживает несколько дополнительных датчиков (покупаются отдельно). Точное количество смотрите в документации Ecobee для вашей модели.

Если у вас остались вопросы по установке, настройке расписаний, интеграции с голосовыми ассистентами или вы хотите шаблон отчёта для монтажника — напишите, и я подготовлю персонализированный чек-лист или шаблон для вашей конфигурации.
