Как создать блок‑схему в LibreOffice Draw

Что такое блок‑схема

Блок‑схема — это диаграмма, которая показывает последовательность действий, решения или поток данных. Коротко: визуальное представление логики. Простая блок‑схема помогает проектировать алгоритмы, процессы и архитектуру системы.

Зачем использовать LibreOffice Draw

• Бесплатно и с открытым исходным кодом.
• Поддерживает стандартные фигуры блок‑схем и привязку коннекторов.
• Экспорт в PDF, SVG и растровые форматы.

Важно: Draw подходит для большинства бизнес‑ и учебных задач по моделированию процессов; для очень сложных корпоративных диаграмм могут потребоваться специализированные платные решения.

Подготовка: скачивание и установка

1. Перейдите на страницу загрузки LibreOffice и выберите нужную сборку (Windows x86 или x86_64).
2. Нажмите кнопку «Download» и запустите скачанный установщик.
3. Следуйте мастеру установки и после завершения откройте LibreOffice Draw.

Совет: обновляйте LibreOffice до актуальной версии для совместимости с новыми функциями экспорта и исправлениями багов.

Шаг 1 — Добавление фигур в блок‑схему

1. На панели инструментов выберите кнопку Flowcharts (инструменты для блок‑схем). Нажмите маленькую стрелку рядом с ней, чтобы развернуть список фигур.

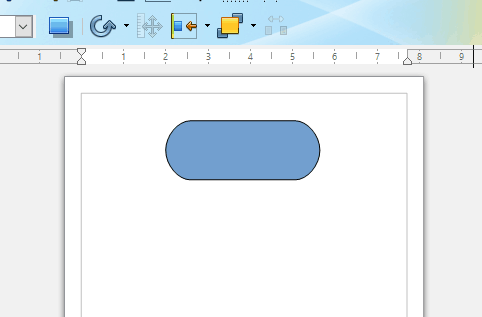

2. Выберите нужную фигуру (начало/конец, процесс, решение, ввод/вывод) и, удерживая левую кнопку мыши, протяните мышь по листу, чтобы создать фигуру.
3. Для изменения размера выделите фигуру и перетащите маркеры границ.

Форматирование фигур:

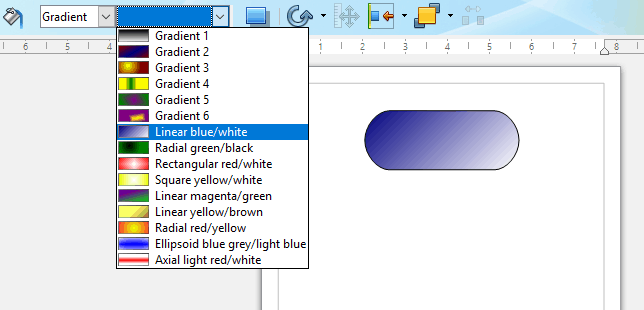

• Заливка: откройте меню «Параметры области» (Area / Styling) и выберите Цвет или Градиент.

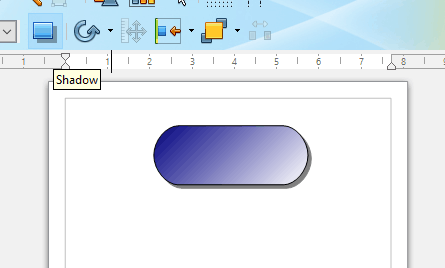

• Тень: выделите фигуру и нажмите кнопку Shadow (Тень), чтобы добавить плоскую тень.

Совет по стилю: используйте ограниченную палитру цветов и единые размеры шрифта для читабельности диаграммы.

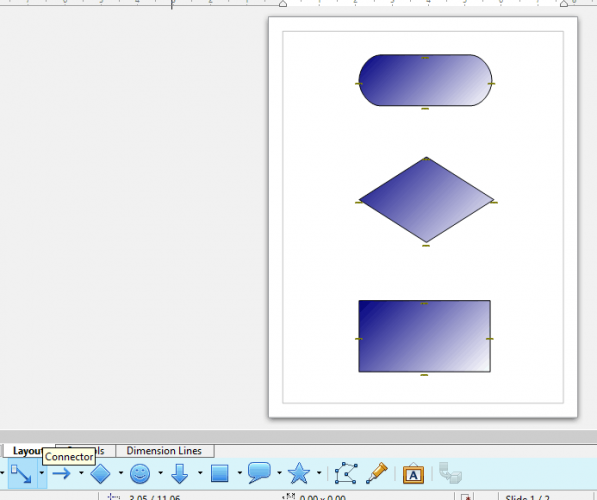

Шаг 2 — Соединение символов (Connector)

Для правильной фиксации стрелок на фигурах используйте кнопку Connector (Соединитель), а не обычные линии. Это создаёт точки привязки, и соединения будут оставаться привязанными при перемещении фигур.

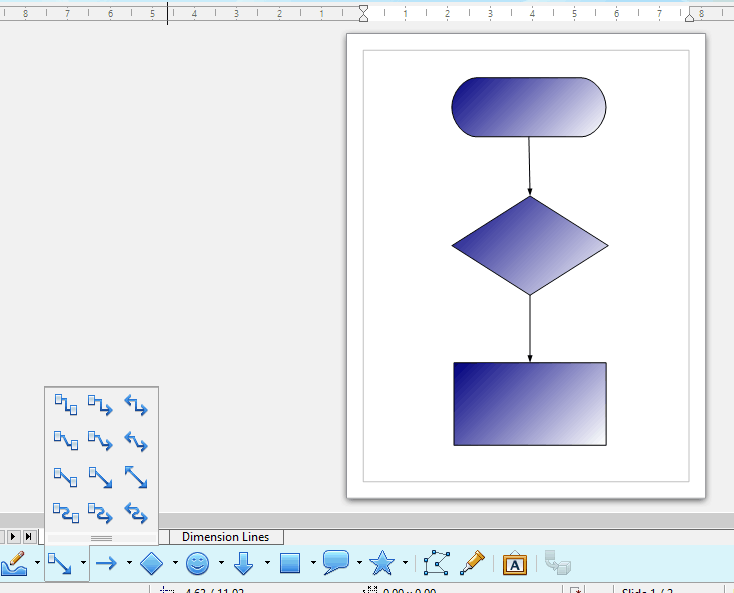

1. Нажмите стрелку рядом с Connector и выберите тип соединителя, например «Straight Connector ends with arrow» (Прямой соединитель с наконечником‑стрелкой).
2. Наведите курсор на точку привязки первой фигуры, удерживайте левую кнопку мыши и перетащите к точке привязки второй фигуры.
3. Соединитель останется привязанным и будет перемещаться вместе с фигурами.

Дополнительные параметры соединителей:

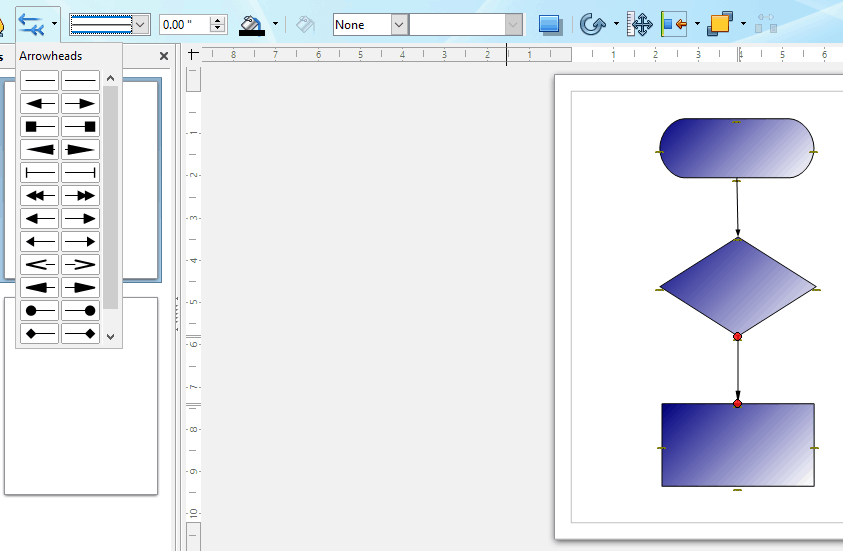

• Стиль наконечника: выберите соединитель и затем меню Arrow Styles (Стили стрелок).

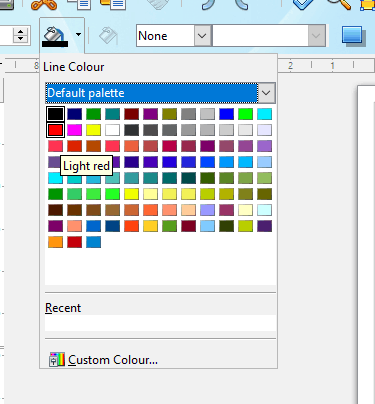

• Цвет линии: выберите соединитель и через кнопку Line Color (Цвет линии) откройте палитру.

Совет: используйте однотипные стрелки для однонаправленного потока и пунктирные линии для альтернативных или условных переходов.

Шаг 3 — Добавление текста в фигуры

1. Нажмите кнопку T (Text) на панели.
2. Удерживая левую кнопку мыши, выделите область, чтобы создать текстовый блок.
3. Введите подпись, затем подвиньте и при необходимости отмасштабируйте текстовый блок поверх фигуры.

Форматирование текста: используйте Bold, Italic, Font Color, Underline, а также выбор размера и семейства шрифта. Поддерживайте однородную типографику по всей диаграмме.

Критерии приёмки:

• Все фигуры имеют читаемые подписи.
• Нет пересечений линий без явной маркировки.
• Диаграмма понятна коллеге без устного пояснения.

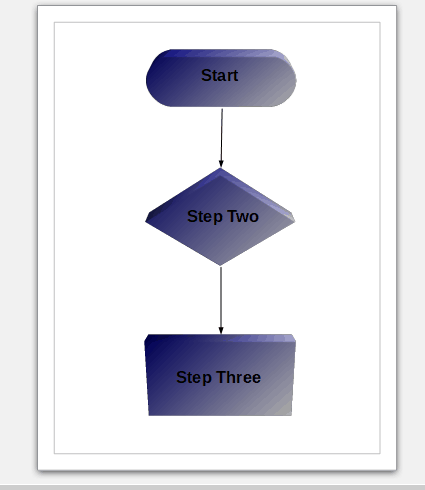

Шаг 4 — Добавление 3D‑эффектов (опционально)

Для визуального усиления можно преобразовать 2D‑фигуры в 3D и добавить освещение/тень.

1. Щёлкните правой кнопкой по фигуре и выберите «Convert» → «To 3D» (Преобразовать → В 3D).

2. Для вращения поместите курсор в центр фигуры, нажмите — курсор изменится на изогнутую стрелку; тяните, чтобы повернуть.

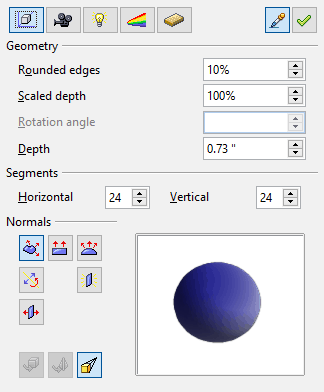

3. Чтобы открыть дополнительные опции, щёлкните правой кнопкой по фигуре и выберите 3‑D Effects (3‑D эффекты). Там доступны тень, геометрия, освещение и материал.

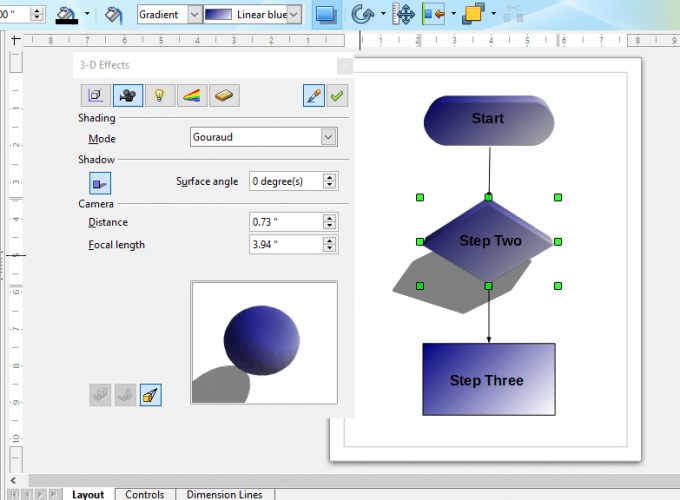

4. Пример: включите «3‑D Shadowing on/off» и нажмите «Assign», чтобы применить трёхмерную тень.

Важно: 3D‑оформление улучшает внешний вид, но может снизить читаемость и увеличить размер файла при экспорте. Используйте умеренно.

Практическое руководство: метод быстрой блок‑схемы (мини‑методология)

1. Определите цель диаграммы — что она должна объяснить за 1–2 минуты.
2. Наметьте ключевые шаги в виде списка.
3. Создайте «скелет» диаграммы: разместите старт/финиш и ключевые процессы.
4. Соедините логические переходы коннекторами.
5. Добавьте условия (ромб) и подписи к ветвлениям (да/нет).
6. Быстро проверьте с коллегой и исправьте точки непонимания.

Преимущество методики: позволяет за 10–20 минут получить рабочую диаграмму, пригодную для итеративного улучшения.

Роли и чек‑листы — кто за что отвечает

Дизайнер диаграмм:

• Убедиться в читабельности и едином стиле.
• Подобрать шрифты и отступы.
• Подготовить финальный экспорт (PDF/SVG).

Разработчик / архитектор:

• Проверить корректность логики и переходов.
• Проверить граничные случаи и альтернативные ветви.

Руководитель процессов / менеджер:

• Подтвердить полноту шагов и соответствие стандартам компании.
• Принять диаграмму как документацию процесса.

Кого и когда это не устраивает (кейсы, когда Draw не лучший выбор)

• Когда нужен корпоративный репозиторий версий диаграмм с контролем доступа и историей изменений (подойдут специализированные cloud‑решения).
• Для очень больших диаграмм с сотнями узлов удобнее использовать инструменты с авто‑кластеризацией и навигацией.
• Если нужен коллективный одновременный редактор в браузере — рассмотрите веб‑сервисы.

Альтернативы LibreOffice Draw

• Diagrams.net (ранее draw.io) — бесплатный веб‑и‑десктоп инструмент с интеграцией в облако.
• Microsoft Visio — коммерческий стандарт для корпоративных диаграмм.
• Lucidchart, Miro — облачные инструменты с совместной работой.

Выбор зависит от требований: коллаборация, интеграции, шаблоны и корпоративные стандарты.

Экспорт, совместимость и советы по файлам

• Экспортируйте в PDF для распространения и печати.
• Выберите SVG при необходимости дальнейшего редактирования в векторных редакторах.
• При экспортe в растровые форматы следите за разрешением (DPI) для печати.

Совет по совместимости: при обмене диаграммами между платформами сохраняйте исходный файл .odg (формат Draw) и экспорт в PDF/SVG.

Типичные ошибки и устранение неполадок

Проблема: стрелки не привязываются и «отваливаются» при перемещении фигур.

• Решение: используйте инструмент Connector и проверяйте точки привязки.

Проблема: текст выходит за рамки фигуры или не выравнивается.

• Решение: поместите текстовый блок поверх фигуры и используйте выравнивание, либо включите редактирование текста внутри фигуры (двойной клик по фигуре).

Проблема: файл великоват после добавления 3D и градиентов.

• Решение: уменьшите число эффектов, используйте растровую заливку меньшего разрешения или экспортируйте в SVG/PDF.

Советы по стилю и читабельности

• Ограничьте количество цветов до 3—5.
• Используйте единую схему стрелок (толщина, стиль).
• Выравнивайте узлы сеткой (включите привязку к направляющим).
• Подписи к ветвлениям делайте короткими: «Да», «Нет», «Успех», «Ошибка».

Критерии приёмки

• Все ключевые шаги отображены.
• Ветвления ясно подписаны.
• Нет пересечений, затрудняющих чтение.
• Диаграмма экспортируется в требуемый формат без потери содержимого.

Короткий глоссарий

• Фигура — визуальный элемент процесса (прямоугольник, ромб, овал).
• Коннектор — линия, соединяющая фигуры и показывающая направление потока.
• Заливка — цвет или градиент внутри фигуры.
• 3‑D эффекты — визуальные эффекты для объёмного вида фигуры.

Резюме

LibreOffice Draw — надёжный инструмент для создания блок‑схем: он содержит стандартные фигуры, надёжные коннекторы, настройку стилей и экспорт в распространённые форматы. Используйте его для быстрых рабочих диаграмм, документации процессов и учебных материалов. Для командной работы и крупных корпоративных процессов рассмотрите интеграцию с облачными или специализированными сервисами.

Важно: придерживайтесь единого визуального стиля и проверяйте диаграмму с коллегами — это быстрее выявит недочёты в логике и оформлении.
