Замена аналогового стика в контроллере Nintendo 64

Быстрые ссылки

• Что понадобится
• Шаг 1: Снятие задней крышки
• Шаг 2: Отодвинуть кнопку Z
• Шаг 3: Демонтаж старого стика
• Шаг 4: Установка нового стика
• Шаг 5: Сборка и проверка
• Советы по выбору запчастей и устранению неполадок
• Критерии приёмки и чек-листы

Что понадобится

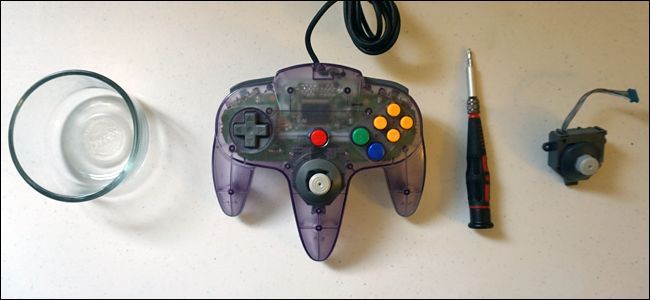

Короткий список инструментов и деталей:

• Оригинальный контроллер Nintendo 64 (этот гид не подходит для большинства сторонних контроллеров — их внутренняя разводка отличается).
• Запасной аналоговый стик. Основные варианты:
  • «Original-style» — повторяет форму оригинального узла, ближе к первоначальному ощущению, но не всегда одинаковое качество.
  • «GameCube-style» — использует более короткий шток и большую шаровую опору, обеспечивает плавное движение, но чувствительность выше.
• Маленькая крестовая (Phillips) отвертка.
• Контейнер для мелких винтов (чашка или магнитный лоток).
• Чистящая салфетка и изопропиловый спирт (при желании почистить контакты).

Важно: на рынке нет запасного стикa, объективно полностью идентичного лучшему оригинальному экземпляру в идеальном состоянии. Выбирайте между аутентичностью и удобством игры.

Выбор запчасти: сравнение и рекомендации

• Оригинальный тип — лучше для коллекционеров и тех, кто ценит ощущения, близкие к стоку. Часто чуть более жёсткий.
• GameCube-стиль — лучший выбор, если вы хотите более плавное управление и меньший люфт; может требовать привыкания в играх, требующих точного прицеливания.

Решение: если играете в Mario Kart и любите плавность, берите GameCube-стиль. Для GoldenEye и медленного прицеливания можно предпочесть оригинал.

Важно: убедитесь, что в описании запасной детали указана совместимость с первичным контроллером N64.

Шаг 1: Снятие задней крышки

Прежде чем начать: отключите контроллер от консоли и извлеките все картриджи, Rumble Pak и Memory Pak.

1. Положите контроллер на ровную чистую поверхность лицевой частью вниз.
2. Ослабьте семь видимых винтов на задней панели крестовой отверткой.
3. Два дополнительных винта находятся внутри слота расширения по обе стороны разъёма — аккуратно выньте их тоже.

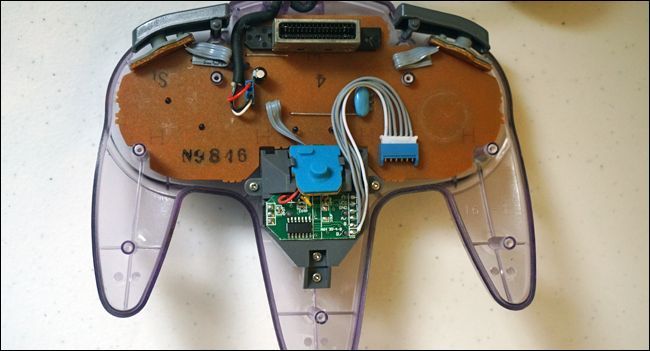

4. Хватаясь за пластик около слота расширения, аккуратно отделите заднюю панель от передней, соблюдая осторожность — печатная плата (PCB) и кнопки удерживаются лишь собственной посадкой.

Совет: не трясите контроллер и не давите на плечевые кнопки — они в этот момент особенно подвижны. Если что-то выпадет, запомните расположение: большинство деталей очевидны по форме.

Важно: держите винты в отдельном контейнере и проверяйте размер — в контроллере используются винты разных длин.

Шаг 2: Отодвинуть кнопку Z

Под пластиковой рамой над местом стика находится силиконовая кнопка Z и маленький контактный платок.

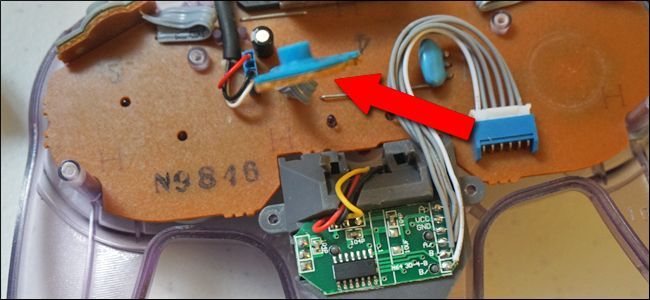

1. Нажмите слегка на синий силикон и поднимите его вместе с маленькой платой в сторону от корпуса.
2. Не отключайте плату полностью — достаточно отвести её в сторону и зафиксировать, чтобы она не мешала.

Примечание: не тяните за проводки — платка закреплена небольшими выступами, достаточно отвести её аккуратно.

Шаг 3: Демонтаж старого стика

1. Выкрутите три серебряных винта, удерживающих модуль стика: слева, справа и снизу. Не выкручивайте маленький винт над нижним — он фиксирует верхнюю часть сборки и не нужен на данном этапе.

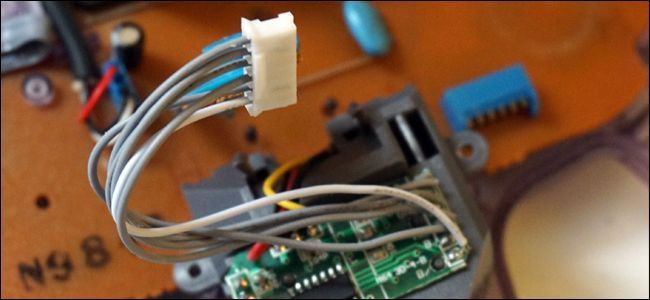

2. Аккуратно отсоедините шестиконтактный разъём шлейфа от гнезда на плате. Ориентация: плоская сторона разъёма должна смотреть вниз.

3. Снимите модуль стика с корпуса, наблюдая за расположением болтов и пластиковых направляющих.

Совет: если внутри видны следы грязи или окислений — аккуратно протрите контакты изопропилом на ватной палочке.

Шаг 4: Установка нового стика

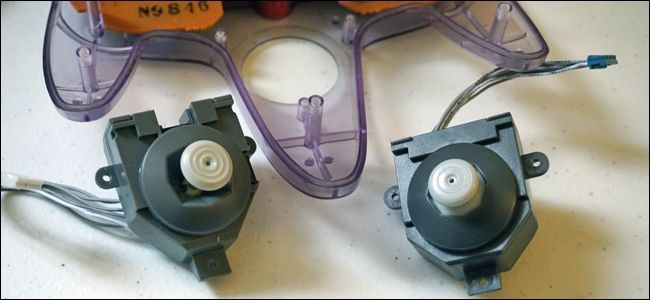

1. Вставьте новый модуль в отверстие в корпусе направлением «шток вниз», пока он не сядет на место. Он устанавливается только в одном положении.
2. Совместите отверстия для винтов в модуле и корпусе: слева, справа, снизу. Закрутите три серебряных винта обратно, но не затягивайте чрезмерно — пластиковые стойки хрупкие.

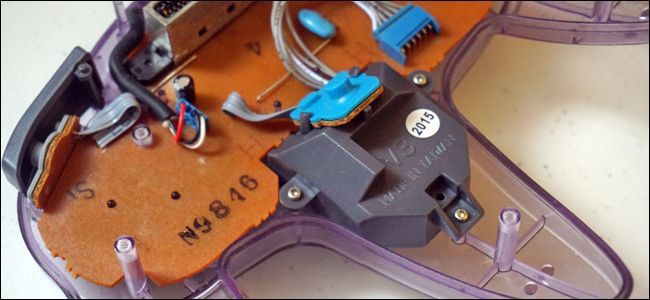

3. Подключите шестиконтактный разъём к плате, плоская сторона вниз. Убедитесь, что разъём до конца сел в гнездо.

Совет: если используете GameCube-стиль, убедитесь, что шаровая опора корректно расположена под пластиковой втулкой — иначе диапазон движения будет ограничен.

Шаг 5: Сборка и проверка

1. Верните силиконовую кнопку Z в её паз и убедитесь, что крышка совпадает с вырезом в пластике.
2. Совместите заднюю пластиковую крышку и аккуратно наживите семь основных винтов и два винта в слоте расширения.
3. Полностью затяните винты, но не перетягивайте.

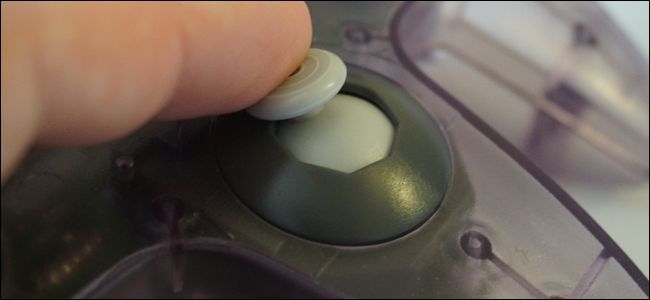

Подключите контроллер к Nintendo 64 и проверьте работу:

• Проверьте центровку: палец отпущен — стик должен стоять ровно в центре.
• Проверьте полный диапазон: ход во всех направлениях без заеданий.
• Проверьте отсутствие «дрейфа»: камера/курсор не должны смещаться сами по себе.

Если что-то не работает — отключите, разберите и проверьте плотно ли сидит шестиконтактный разъём и нет ли перекосов при установке модуля.

Устранение неполадок и советы

Частые проблемы и решения:

• Контроллер не определяется: проверьте шнур и контакт в разъеме консоли, затем шестиконтактный разъём на плате.
• Стик сильно люфтит: возможно, винты недостаточно затянуты или использована несовместимая деталь.
• Слишком высокая чувствительность: вероятно, установлен GameCube-стиль; вернитесь к оригинальному типу если важно точное управление.
• Дрейф/нецентрирование: проверьте механическую посадку шаровой опоры и отсутствие посторонних частиц.

Безопасность и предостережения:

• Не применяйте смазки на основе масел силиконовым деталям — они могут привлечь пыль и ухудшить контакт.
• Работайте на антистатической поверхности при наличии, избегайте резких изгибов шлейфа.

Критерии приёмки

1. Контроллер подключается к консоли — отвечает на ввод.
2. Стик возвращается в центр при отпускании и не вызывает дрейфа.
3. Полный диапазон движения во всех направлениях без заеданий.
4. Все кнопки и триггеры работают как прежде (особенно Z и плечевые кнопки).

Чек-листы

Чек-лист перед началом работы:

• Контроллер и инструменты на рабочей поверхности
• Ёмкость для мелких винтов
• Подготовленный запасной стик и чистящая салфетка

Чек-лист после сборки:

• Все винты на месте и затянуты
• Z-кнопка правильно зафиксирована
• Шестиконтактный разъём плотно подключён
• Функциональное тестирование на консоли пройдено

Мини‑методология (SOP) — быстрый рабочий порядок

1. Подготовка: очистить стол, собрать инструменты, отключить контроллер.
2. Демонтаж: снять заднюю крышку, отвести Z-кнопку, открутить три винта модуля стика, отсоединить разъём.
3. Установка: вставить новый модуль, закрепить винтами, подключить разъём.
4. Сборка: вернуть Z, поставить заднюю крышку, закрутить винты.
5. Проверка: подключить и выполнить тесты центровки, диапазона и дрейфа.

Рекомендации по частым сценариям (когда замена не помогает)

• Если после замены стик всё ещё дрейфует, причина может быть в повреждённой печатной плате или проблеме с заземлением — требуется дополнительная диагностика.
• Если контроллер физически повреждён (треснувший корпус, отломанные стойки) — лучше искать донор-контроллер для запчастей.

Таблица совместимости и миграции

• Оригинальные N64 контроллеры — совместимы с большинством заменителей, указанных для N64.
• Сторонние контроллеры — часто несовместимы со стандартными модулями стика.
• Если вы используете адаптеры для ПК/эмуляторов, учтите, что входные преобразования могут скрывать механические проблемы стика.

Тестовые случаи и приёмка

• Тест 1: удерживая стик в центре 30 секунд — экран не должен дрейфовать.
• Тест 2: плавный круговой ход — нет заеданий и скачков.
• Тест 3: резкие движения в четырёх направлениях — регистрируются все позиции.

Короткий глоссарий

• Шток — центральная ось стика, управляемая пальцем.
• Шаровая опора — пластиковая/металлическая часть, обеспечивающая поворот стика.
• Шестиконтактный разъём — шлейфовый разъём питания и сигнала модуля стика.

Итог и советы напоследок

Замена стика в контроллере N64 — доступная операция, которая возвращает к жизни старые контроллеры и улучшает комфорт игры. Выбор между оригинальным и GameCube-стилем зависит от приоритетов: аутентичность или плавность и отзывчивость. Работайте аккуратно, используйте правильные детали и проверяйте соединения при сборке.

Важно: если вы не уверены в своих силах или обнаружили повреждения печатной платы, обратитесь к специалисту по ремонту электроники.

Дополнительные ресурсы и ссылки на совместимые запчасти можно найти на популярных ретро-форумах и в магазинах запчастей для игровых контроллеров.
