Как заменить механический переключатель клавиатуры

Быстрая навигация

• Что потребуется
• Как выбрать совместимый переключатель
• Шаг первый: разбор корпуса клавиатуры
• Шаг второй: подготовка к выпаиванию
• Шаг третий: выпаивание переключателя
• Шаг четвёртый: снятие переключателя
• Шаг пятый: установка нового переключателя
• Шаг шестой: проверка работоспособности
• Шаг седьмой: сборка
• Критерии приёмки и тесты
• Чек-листы и рулевые таблицы
• Устранение проблем и часто встречающиеся ошибки
• Краткая методика и контроль качества

Что потребуется

Минимальный набор инструментов и расходников:

• Паяльник с регулируемой температурой
• Отсос припоя (solder pump)
• Припой для электроники — электрохимический припой с оловом (прибл. $8 (~800 ₽))
• Инструмент для съёма колпачков клавиш — keycap puller (прибл. $6 (~600 ₽))
• Совместимый запасной механический переключатель
• Маленькие отвертки и/или пластиковая лопатка для вскрытия корпуса
• Пинцет или небольшие плоскогубцы
• Набор светодиодов и кусачки для проводов, если клавиатура подсвечивается
• Влажная губка или латунная щетка для очистки жала паяльника

Если у вас нет отладочного набора, комплект паяльника с аксессуарами обычно стоит менее $20 (~2000 ₽) и включает подставку, сменные жалa и инструменты.

Важно: паяльник нагревается до температуры, достаточной чтобы вызвать серьёзные ожоги или поджечь поверхность. Работайте в хорошо проветриваемом пространстве и никогда не оставляйте разогретый паяльник без подставки.

Примечание: руководство предполагает базовое понимание пайки. Если вы никогда не паяли, сначала потренируйтесь на ненужных платах.

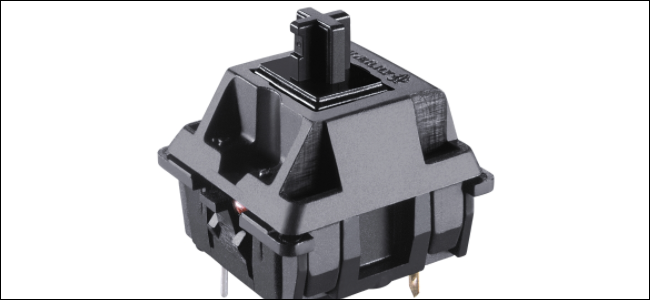

Как выбрать совместимый переключатель

Чтобы заменить переключатель, учитывайте три ключевых параметра:

1. Механические характеристики — производитель и цвет (например Cherry MX Blue) определяют ход, силу срабатывания и звук. Совпадение по цвету и бренду даст близкое ощущение.
2. Стиль монтажа — PCB-mounted или plate-mounted. Переключатели с PCB-монтажом имеют дополнительные пластиковые штырьки на днище; они устойчивее при установке на плату. Plate-модели не будут плотно фиксироваться на печатной плате без пластины.
3. Подсветка — если у переключателя прозрачный корпус для RGB, при замене выбирайте прозрачную версию; если светодиод крепится сверху, потребуется его выпаять и припаять вновь.

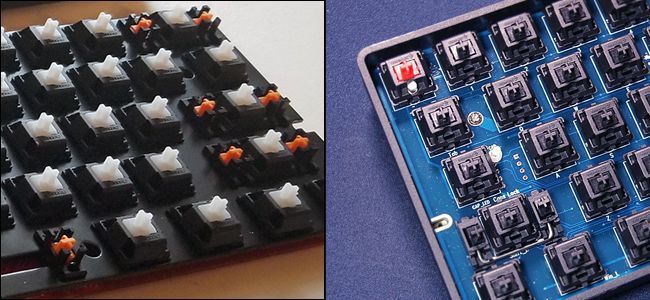

Совместимость монтажа — критичный момент:

• PCB-монтаж на плате: можно установить на плату почти любую PCB-версию переключателя.
• Plate-монтаж: нельзя просто поставить plate-only переключатель в плату — он будет шататься.
• Часто PCB-версии можно аккуратно подрезать снизу, чтобы они встали в plate, но обратная операция невозможна.

Подсветка:

• LED под переключателем: свет остаётся на месте, переключатель ставится сверху — проще всего.
• LED над переключателем (в корпусе переключателя): LED придётся выпаять при съёме, затем припаять обратно.

Если не уверены в совместимости — сфотографируйте плату и переключатель и сверяйте с описанием запасных частей. Лучше иметь запасной LED и запасной переключатель перед началом работ.

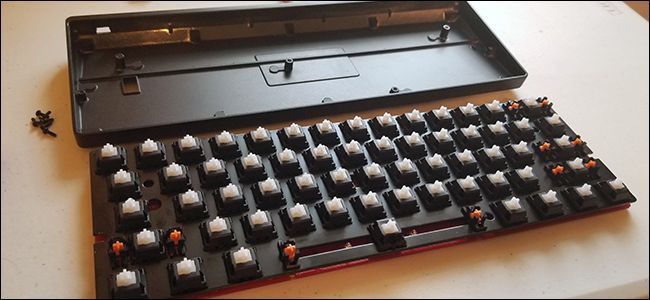

Шаг первый: разбор корпуса клавиатуры

1. Отключите клавиатуру от компьютера и подготовьте чистое рабочее место с подсветкой.
2. Снимите колпачки клавиш при помощи keycap puller.

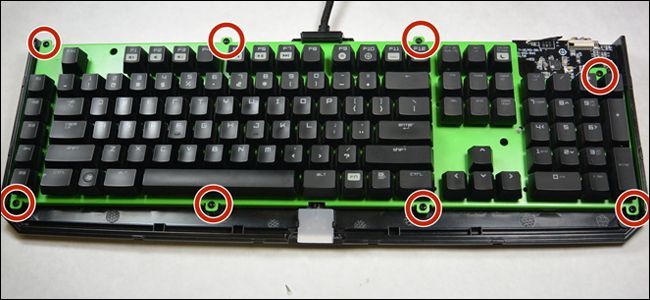

3. Открутите винты корпуса. У дизайнерских и игровых клавиатур чаще всего есть скрытые винты под ножками или заглушками.
4. Запомните расположение кабелей между верхней частью корпуса и платой — сделайте фото на каждом этапе для сборки.
5. Отметьте маркером проблемную клавишу на обратной стороне платы, если это помогает ориентироваться.

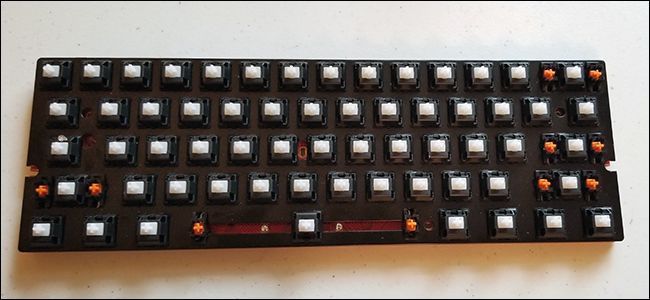

После снятия корпуса у вас должна остаться плата с переключателями и, возможно, пластина, если клавиатура её использует.

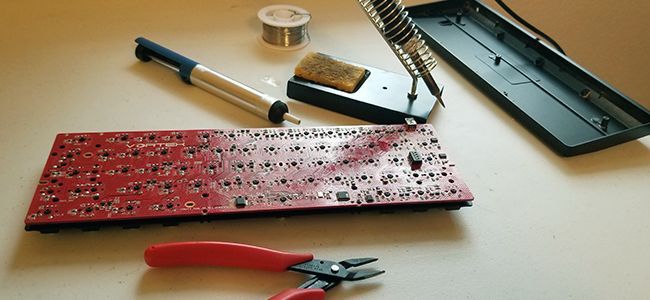

Шаг второй: подготовка к выпаиванию

1. Подключите паяльник, установите рабочую температуру 300–350 °C для обычного канифольного припоя. Для бессвинцовых сплавов может потребоваться 350–370 °C.
2. Подготовьте отсос припоя и почистите жало паяльника губкой или латунной щёткой.
3. Положите плату обратной стороной вверх на ровную поверхность. Зафиксируйте её, чтобы она не сдвинулась.
4. Проверьте, есть ли вокруг пинов остатки припоя и загрязнения; аккуратно удалите пыль кистью.

Совет: работайте в вытяжке или у открытого окна — пары припоя и флюса не полезны для дыхания.

Шаг третий: выпаивание припоя

1. Разогрейте паяльник и коснитесь жалом по месту припоя, чтобы расплавить припой.
2. Когда припой станет жидким, примените отсос и быстро удалите расплавленный припой.
3. Повторите процедуру для всех контактов переключателя. Обычно 2–3 цикла нужны для полного удаления.
4. Если есть верхний светодиод с отдельными выводами, выпаяйте и его, если он мешает изъятию переключателя.
5. Очистите остатки припоя и убедитесь, что отверстия свободны и не имеют соединённого припоя между выводами.

Важно: не перегревайте плату слишком долго — это может отслоить дорожки или повредить элементы.

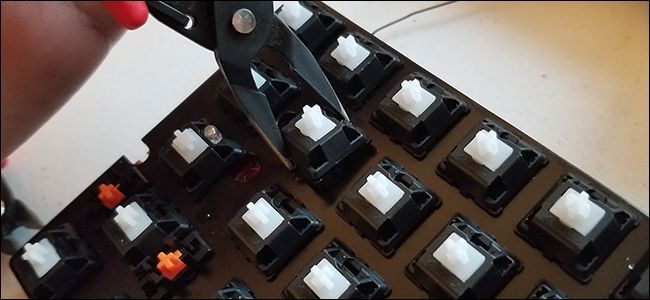

Шаг четвёртый: снятие переключателя

1. После того как припой удалён, аккуратно вытащите переключатель. Для PCB-монтажа достаточно лёгкого потягивания; для plate-монтажа нажмите защёлки и извлеките переключатель.
2. Если переключатель не выходит, вероятно остался припой в одном из контактов — вернитесь к выпаиванию.
3. При извлечении LED отметьте ориентацию анода и катода — длинный вывод это анод. Положите LED в безопасное место в нужной ориентации.

Совет: пометьте старый переключатель маркером и отложите — он пригодится для диагностики и сравнения.

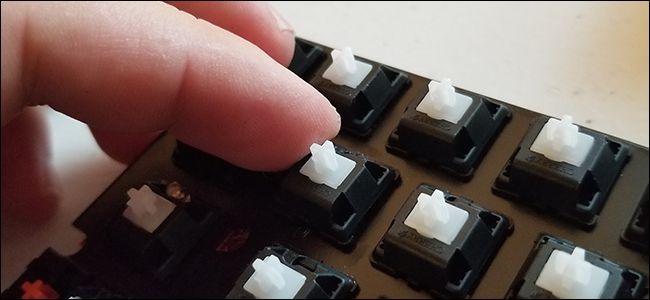

Шаг пятый: установка нового переключателя

1. Проверьте, что контакты нового переключателя ровные и не погнуты.
2. Если клавиатура с пластиной — сначала вставьте переключатель в пластину, затем в плату. Для плат без пластины просто вдавите переключатель в отверстие.
3. Убедитесь, что переключатель садится на место так же, как соседние — одинаковая высота и направление.
4. Если используется верхний LED, проденьте его выводы через отверстия в переключателе, ориентируя правильно анод и катод.

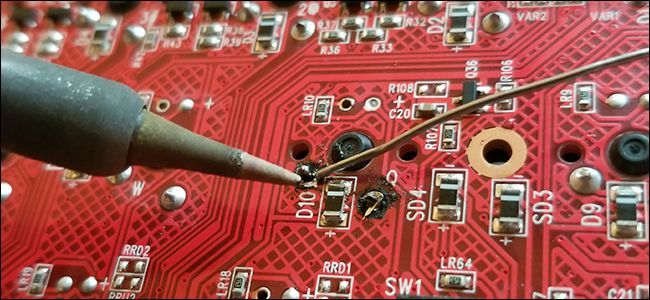

Шаг шестой: пайка нового переключателя

1. Переверните плату и зафиксируйте её перед пайкой.
2. Установите температуру паяльника и снова очистите жало.

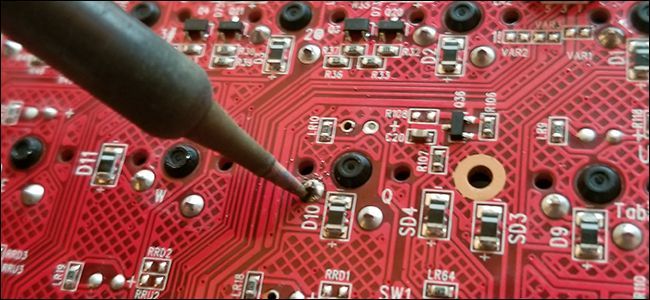

3. Коснитесь жала к контакту переключателя на 1–2 секунды, затем подайте припой так, чтобы он растёкся вокруг ножки и заполнил контактную площадку.
4. Достаточно облудить контакт так, чтобы припой покрывал ножку равномерно, но не образовывал соседних мостиков. Если припой разошёлся слишком сильно — используйте отсос.
5. Припаяйте второй контакт и при необходимости припаивайте LED.
6. Обрежьте лишние выводы у LED близко к точке пайки, если вы использовали новый светодиод.

Совет: форма хорошей пайки — гладкая полусферическая поверхность припоя вокруг пина, без пузырей и трещин.

Шаг семь: проверка работоспособности

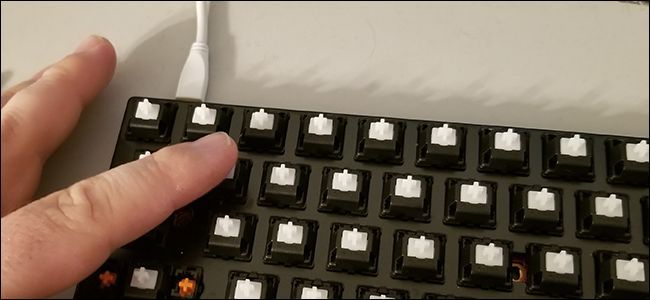

1. Пока не собираете корпус, подключите плату к компьютеру.
2. Откройте текстовый редактор или сайт с тестом клавиатуры и нажмите заменённую клавишу несколько раз.
3. Если клавиша регистрируется — пайка прошла успешно. Если нет — проверьте пайку, нет ли холодных контактов или мостиков.
4. Проверьте также подсветку клавиши, если есть.

Если клавиша не работает, выполните проверку по чек-листу в разделе Устранение проблем.

Шаг восемь: сборка

1. Отключите плату от компьютера.
2. Установите плату обратно в корпус и подключите внутренние шлейфы.
3. Закрутите винты и верните заглушки и ножки, если они были сняты.
4. Установите колпачки клавиш.
5. Подключите клавиатуру и выполните финальную проверку.

Поздравляем — клавиатура готова к использованию.

Критерии приёмки

Чтобы считать замену успешной, выполните эти проверки:

• Клавиша физически ходит как соседние, не залипает и не шатается.
• Компьютер регистрирует нажатие во всех режимах (обычный набор, повтор, удержание).
• Подсветка работает, если была изначально.
• Нет запаха гари, излишнего нагрева или видимых следов повреждений на плате.

Чек-листы

Чек-лист перед началом работ:

• Сняты все колпачки
• Отключено питание клавиатуры
• Есть запасной переключатель и, при необходимости, запасной LED
• Паяльник и отсос работают
• Фото/заметки для сборки сделаны

Чек-лист после пайки перед окончательной сборкой:

• Контакты не имеют мостиков
• Припой равномерный, без трещин
• Клавиша регистрируется при тесте
• Подсветка работает

Ролевые инструкции

Для новичка:

• Подготовьте рабочее место, опробуйте пару простых пайк на ненужной плате.
• Работайте медленно, делайте фото перед разборкой.
• Держите рядом запасную деталь и LED.

Для опытного мастера:

• Паяльником с тонким жалом можно ускорить пайку и уменьшить риск перегрева.
• Используйте флюс-гел для улучшения качества пайки при необходимости.

Методология и контроль качества — мини-метод

1. Инвентаризация и фото состояния до вмешательства.
2. Разбор — минимальное вмешательство, чистая рабочая зона.
3. Подготовка инструментов и проверка пайки на ненужных контактах.
4. Выпаивание, извлечение, установка, пайка.
5. Функциональный тест и только потом сборка.
6. Финальная проверка и короткая запись действий и заметок о неисправности.

Эта методика минимизирует возвратные операции и помогает локализовать ошибки.

Тестовые случаи и критерии приёмки

Тест 1 — простое нажатие:

• Ожидаемый результат: одно нажатие даёт один символ.

Тест 2 — удержание клавиши:

• Ожидаемый результат: после удержания символы повторяются с установленной системой скоростью.

Тест 3 — проверка подсветки:

• Ожидаемый результат: подсветка клавиши соответствует соседним клавишам по цвету и уровню яркости.

Тест 4 — механика:

• Ожидаемый результат: ход клавиши и обратная связь совпадают с соседними клавишами той же модели.

Частые ошибки и их устранение

Проблема: клавиша не регистрируется

• Проверьте целостность пайки по двум контактам
• Убедитесь, что переключатель вставлен до упора
• Проверьте нет ли утраченных дорожек на плате

Проблема: залипание или нестабильный ход

• Проверьте направляющие переключателя и посадочное место на пластине
• Сравните установленный переключатель с соседними

Проблема: подсветка отсутствует

• Если LED был сверху — возможно, его перепаяли неправильно; проверьте ориентацию анода и катода
• Проверьте сгибы и обрывы проводников в зоне LED

Проблема: холодная пайка (непрочный контакт)

• Подогрейте контакт снова и добавьте немного припоя, добиваясь гладкой полусферы припоя

Когда замена не поможет — случаи и альтернативы

• Если проблема в контроллере USB или микроконтроллере платы — замена одного переключателя бесполезна.
• Если несколько клавиш нестабильны в одной зоне — возможно повреждена печатная дорожка или дорожки подсветки.
• В старых промышленных или мембранных клавиатурах замена механического переключателя может быть невозможна — лучше замена всей платы или клавиатуры.

Альтернативы:

• Использовать внешнюю USB-клавиатуру
• Отдать плату в сервис для профессиональной перепайки и восстановления дорожек

Матрица совместимости монтажа (быстрая справка)

• PCB-переключатель на PCB — да
• PCB-переключатель на plate — обычно да (если подрезать фиксаторы)
• Plate-переключатель на PCB — нет (будет шататься)
• Переключатель с прозрачным корпусом для RGB нужен, если подсветка поднимается через корпус — иначе свет блокируется

Безопасность и рекомендации по защите

• Используйте очки при пайке и при обрезке выводов LED
• Работайте на негорючей поверхности
• Держите место недоступным для детей и животных
• Утилизируйте обрезанные ножки и припой в соответствии с локальными правилами

Короткий план действий при ошибках (runbook)

1. Если клавиатура не работает после сборки — немедленно отключите и проверьте пайки.
2. Для отсутствующих символов — прозвоните мультиметром контакты и дорожки.
3. Для плохой подсветки — проверьте напряжение подсветки и ориентацию LED.
4. Если дорожка повреждена — восстановите дорожку проводником или тонкой проволокой и заново пропаяйте.

Глоссарий (1 строка)

• Анод — положительный вывод светодиода; обычно длиннее.
• Катод — отрицательный вывод светодиода; обычно короче.
• PCB — печатная плата.
• Plate — металлическая или пластиковая пластина, удерживающая переключатели.

Примеры действий для разных сценариев

Сценарий A — одиночная клавиша, подсветка снизу:

• Выпаять припой, вынуть переключатель, поставить новый, запаять — тест — собрать

Сценарий B — одиночная клавиша, LED сверху:

• Выпаять LED, выпаять переключатель, поставить новый переключатель, вставить или заменить LED, припаять LED, тест, собрать

Сценарий C — несколько клавиш в одной области не работают:

• Вероятно повреждение дорожки или контроллера — диагностируйте мультиметром или отдайте в сервис

Заключение

Замена одного переключателя на механической клавиатуре — выполнимая задача даже для любителя. Ключевые факторы успеха — правильный выбор совместимого переключателя, аккуратная пайка и тщательная проверка перед окончательной сборкой. Приготовьте запасные детали и делайте фото до каждого шага — это упростит возврат к исходному состоянию.

Изображения предоставлены WASD Keyboards, Deskthority, AliExpress, iFixIt

Важно: если что-то идёт не так и вы не уверены, остановитесь и обратитесь в сервис — самостоятельная попытка ремонта может усугубить проблему.
