Как заменить розетку, управляемую выключателем

Быстрые ссылки

• Что понадобится

• Шаг 1: Отключите питание в электрощите

• Шаг 2: Снимите старую розетку

• Шаг 3: Сломайте перемычку на новой розетке

• Шаг 4: Установите новую розетку

Важное: эта инструкция предназначена для опытного домашнего мастера. Если вы не уверены в своих навыках работы с электричеством — обратитесь к квалифицированному электрику. В некоторых регионах самостоятельная работа с электропроводкой может требовать разрешения или быть запрещена правилами.

Что понадобится

Минимум инструментов:

• Плоская и крестовая отвертки
• Щипцы с острыми носами (needle-nose pliers)
• Пассатижи или комбинированные клещи
• Съемник изоляции / стриппер
• Пробник или мультиметр для проверки напряжения (вольтметр)
• Изолента или маркеры для пометки проводов
• Новая розетка (обычно стандартная 230 В / 16 А или согласно местным нормам) — выбирайте модель с маркировкой UL/CE/ГОСТ по необходимости; рассчитайте тип и защиту (например, tamper-resistant для детской безопасности)

Дополнительно полезно:

• Фонарь или налобный свет
• Рукавицы и защитные очки
• Набор тонких отверток для электроники

Краткое определение терминов:

• Фаза (hot) — провод, по которому приходит напряжение. Часто коричневый или чёрный, в старых системах может быть использован белый провод как фазный в переключающей петле.
• Ноль (neutral) — провод возврата тока. Часто синий или белый.
• Земля (ground) — защитный провод, обычно оголённый медный или зелёно-жёлтый.
• Перемычка (tab) — металлическая планка между контактами розетки, позволяющая объединять верхний и нижний разъём на одну фазу.

Шаг 1: Отключите питание в электрощите

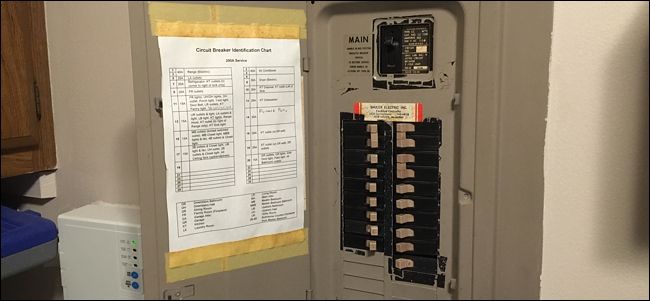

1. Найдите автоматический выключатель, который отвечает за данную розетку. Обычно на щитке есть схема или подписи.
2. Отключите автомат. Часто достаточно одного автомата, но в редких конфигурациях часть розеток может питаться от двух автоматов.
3. Всегда проверяйте отсутствие напряжения: включите в розетку настольную лампу или используйте мультиметр/пробник в соседней рабочей розетке. Про простой трюк с музыкой: если рядом есть источник звука, он должен отключиться при правильном выборе автомата.
4. После выключения автомата используйте тестер напряжения в самой монтажной коробке — поднесите щуп к оголенным проводам, чтобы убедиться, что фаза отсутствует.

Важно

• Даже при отключённом автомате возможны временно находящиеся под напряжением цепи (например, при совместном питании через соседние линии). Всегда проверяйте мультиметром.
• Если вы не можете подтвердить отсутствие напряжения — остановитесь и вызовите специалиста.

Шаг 2: Снимите старую розетку

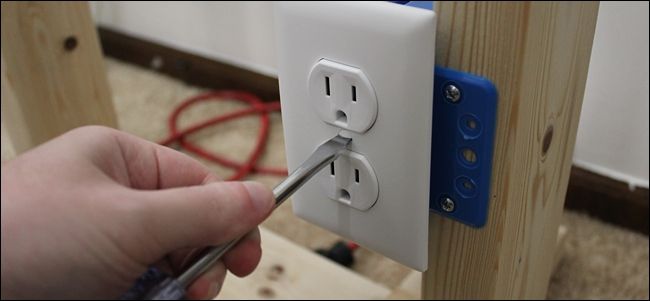

1. Снимите маленький винт между розетками и снимите лицевую панель.

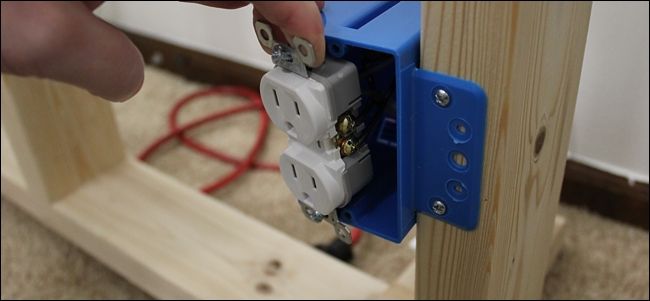

2. Открутите винты крепления розетки к монтажной коробке и аккуратно вытащите розетку наружу, чтобы обнажить провода.

3. Осмотрите соединения: как правило, вы увидите две фазы (две чёрные или коричневые жилы), два ноля (белые или синие) и землю (оголённый медный).

4. Запомните расположение проводов или отметьте их изолентой: важно знать, какой провод шёл на переключаемую часть розетки.

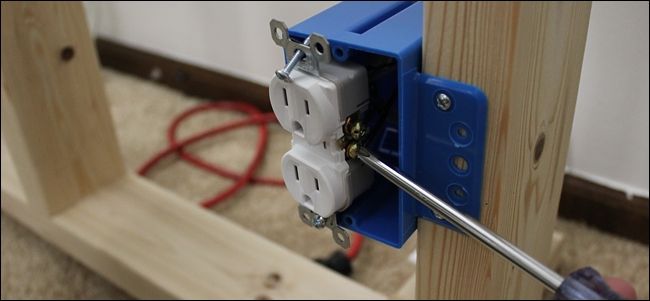

5. Открутите винты на клеммах и аккуратно отсоедините провода. Если провода подключены в «backstab» отверстия (выпаяны/запрессованы в отверстия в задней части), лучше вынуть их и зафиксировать под винт — это надёжнее.

Примечание о старых проводках

• В старых домах белый провод иногда используется как фазный в переключающей петле. Если увидите белый провод, подключённый к фазе — пометьте его как фазный цвет изолентой.
• Не доверяйте цветам слепо — проверяйте мультиметром.

Шаг 3: Сломайте перемычку на новой розетке

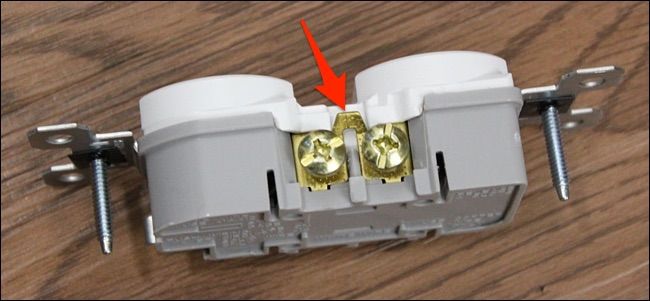

1. Найдите перемычку между верхним и нижним латунными винтами (цвет латунный/золотистый). Эта перемычка позволяет подать фазу на оба гнезда.
2. Если одна половина розетки должна управляться выключателем, а вторая оставаться постоянно под напряжением, эту перемычку нужно удалить.

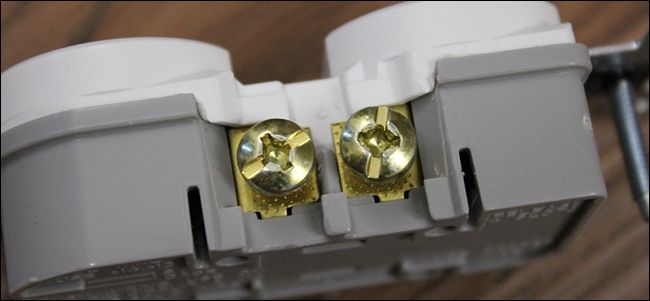

3. Возьмите плоскогубцы с узким носом, захватите перемычку и аккуратно согните её туда-обратно до перелома. Действуйте в защитных перчатках и избегайте касания оголённых частей.

Когда не ломать перемычку

• Если вся розетка должна управляться выключателем (редко), перемычку оставляют.
• Если розетка находится в конце цепи и нет «проходящих» проводов, то возможно схема уже рассчитана под один провод — убедитесь в конфигурации перед разрывом перемычки.

Шаг 4: Установите новую розетку

1. Подготовьте концы проводов: удалите 6–8 мм изоляции, при необходимости скрутите жилы и придайте им аккуратную форму петлём для обвивки винта.

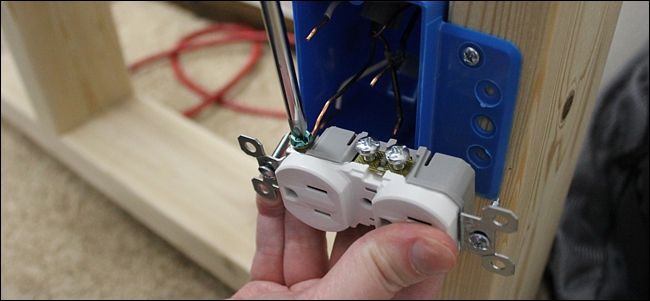

2. Сначала подключите заземление к зелёному винту. Надёжный контакт улучшает безопасность.

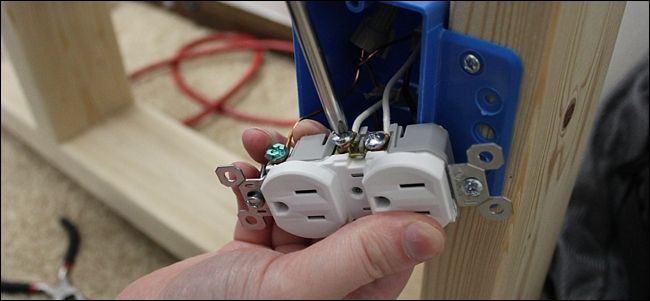

3. Подсоедините нейтрали (белые/синие) к серебристым винтам. Порядок обычно не важен, так как они объединены между собой.

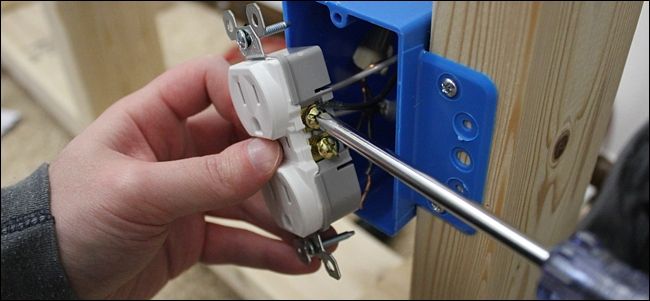

4. Подсоедините фазные провода к латунным винтам. Порядок важен: один из фазных проводов идёт на переключаемый контакт. Поэтому используйте пометки, которые вы сделали при разборке. Если перепутать — просто переключатель будет управлять другим гнездом.

5. Если ваша новая розетка позволяет, лучше заводить провод в задние отверстия и фиксировать винтом, но надёжнее — обвить жилу вокруг винта по часовой стрелке и затянуть.

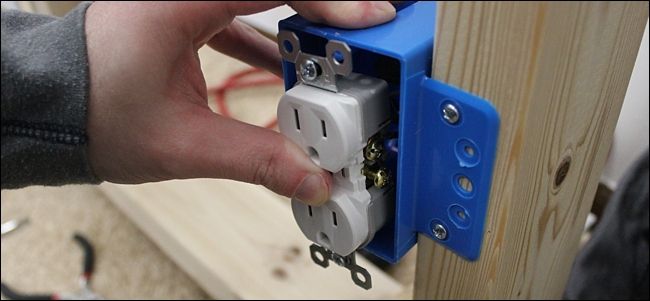

6. Аккуратно уложите провода обратно в монтажную коробку. Не перегибайте жилы под острыми углами — оставьте небольшой запас.

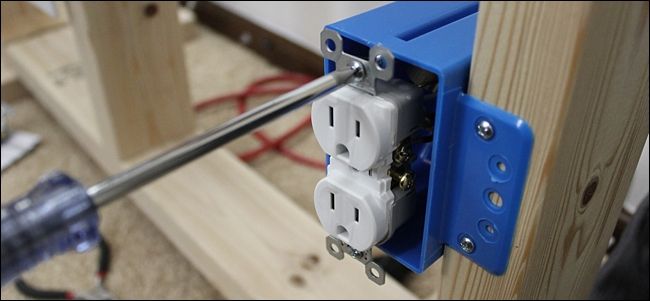

7. Закрутите розетку к коробке, установите лицевую панель и винт.

8. Включите автомат в электрощите и проверьте: подключите лампу и попробуйте включить/выключить её настенным выключателем. Убедитесь, что одна из розеток управляется выключателем, а вторая остаётся под постоянным напряжением.

Критерии приёмки

• На одной из розеток лампа включается/выключается с помощью выключателя, на другой всегда есть питание.
• Нет искрения при подаче питания.
• Лицевая панель плотно прилегает, розетка зафиксирована в коробке.
• Отсутствуют торчащие оголённые жилы или повреждённая изоляция.

Альтернативные подходы и улучшения

• Если вас беспокоит надёжность задних «backstab» соединений — сделайте выводы проводов под винт (обвитие винта). Это предпочтительнее для длительной эксплуатации.
• Замените стандартную розетку на модель с USB-портами или на розетку с защитой от поражения током (GFCI/RCD) в помещениях с повышенной влажностью.
• Вместо удаления перемычки можно установить отдельную фазную перемычку с плавкой вставкой (в специфических схемах) — это чаще задача электрика.
• При старой проводке с алюминиевой жилой используйте специальные гильзы и антиоксидантную пасту или вызывайте специалиста — алюминиевые жилы требуют особого обращения.

Когда этот метод не подойдёт

• Если монтажная коробка слишком маленькая и не вмещает дополнительной изоляции, лучше заменить коробку или вызвать электрика.
• Если в коробке есть устройства других цепей (две фазы, переплетённые нейтрали), и вы не понимаете схему — остановитесь.
• Если провода тёмные, хрупкие или есть коррозия — требуется профессиональная оценка и возможная замена участка кабеля.

Режимы зрелости (уровни готовности проекта)

• Базовый: замена една розетка без изменения схемы, простая механическая замена.
• Средний: удаление перемычки и корректное распределение фаз для управляемой половины.
• Продвинутый: замена коробки, установка GFCI, добавление отдельного кабеля для разграничения цепей.

Практические контрольные тесты (acceptance)

• Тест 1: После включения автомата — напряжение на постоянной половине розетки ~230 В (или локальное номинальное напряжение).
• Тест 2: Выключатель должен обрывать питание на переключаемой половине.
• Тест 3: При полном напряжении и подключённой нагрузке не должно быть нагрева контактов или искрения.

Чек-листы по ролям

Для домовладельца:

• Отключил автомат и проверил отсутствие напряжения
• Пометил провода перед отсоединением
• Купил подходящую розетку с нужными характеристиками
• Проверил работу розетки после установки

Для электрика:

• Проверил целостность жил и соответствие сечению провода
• Переустроил соединения «backstab» в винтовые, при необходимости заменил коробку
• Протестировал цепь под нагрузкой и измерил сопротивления контактов

Для инспектора:

• Убедился, что нет смешения разных фаз в одной коробке
• Проверил защиту цепи и маркировку кабелей
• Дал рекомендации по документированию и регистрации работ, если требуется

Мини-методология: пошаговый алгоритм

1. Подготовка: соберите инструменты, новую розетку и средства защиты.
2. Отключение: выключите автомат(ы), подтвердите отсутствие фазы.
3. Демонтаж: снимите панель, выкрутите розетку и запомните/пометьте провода.
4. Подготовка новой розетки: сломайте перемычку при необходимости.
5. Подключение: земля → нейтрали → фазы (проверить порядок).
6. Укладка: аккуратно разместить провода, закрепить розетку и панель.
7. Проверка: включить питание, тестировать работу и визуально осмотреть.
8. Документирование: записать изменения, особенно если это требуется по местным нормам.

Матрица рисков и смягчение

• Непроверенное напряжение: риск поражения током. Смягчение — всегда проверять мультиметром.
• Неправильное подключение фаз/нейтрали: риск короткого замыкания. Смягчение — пометки и фотография старой схемы.
• Плохие соединения: перегрев и пожар. Смягчение — надёжные клеммы и правильная обмотка под винт.
• Старые алюминиевые провода: вероятна коррозия. Смягчение — вызвать электрика.

Меры безопасности

• Работайте в перчатках и защитных очках.
• Не выполняйте работы при влажном полу или мокрых руках.
• Не доверяйте цветам проводов без проверки мультиметром.
• Если коробка очень тесная — расширьте её или замените на коробку большего объёма.

Решающее дерево: можно ли выполнять работу самостоятельно

flowchart TD
  A[Начало] --> B{Вы уверены в электробезопасности и умеете работать с проводами?}
  B -- Да --> C{Выключен автомат и проверено отсутствие напряжения?}
  B -- Нет --> X[Вызвать электрика]
  C -- Да --> D{Понимаете схему подключений и пометили провода?}
  C -- Нет --> X
  D -- Да --> E[Можно продолжать: выполняйте замену по шагам]
  D -- Нет --> X
  X --> Z[Остановиться и вызвать специалиста]

Случаи ошибок и как их исправить

• Проблема: после включения питания обе половины не работают. Возможная причина — забыли подключить фазу. Исправление — отключить питание и перепроверить фазные соединения.
• Проблема: переключатель управляет обеими половинами. Причина — не удалена перемычка. Исправление — вынуть розетку и удалить перемычку.
• Проблема: искрение при включении розетки. Причина — плохой контакт. Исправление — отключить питание, перезавести провод под винт и затянуть.

Краткий словарь терминов

• Фаза — провод с напряжением.
• Ноль — провод возврата.
• Земля — защитный провод.
• Перемычка — металлическая планка между контактами розетки.
• Backstab — вставка провода в заднее отверстие розетки.

Последние рекомендации и заключение

• Сохраняйте фотографию исходного состояния проводки — это поможет при обратной сборке или если понадобится помощь специалиста.
• Пометки изолентой экономят время и предотвращают ошибки при подключении.
• Если вы сомневаетесь в целостности проводки, коррозии или сложности схемы — лучше вызвать лицензированного электрика.

Краткое резюме

• Выключите питание и убедитесь в отсутствии напряжения.
• Запомните и пометьте провода, прежде чем отсоединять их.
• Сломайте перемычку на новой розетке, если хотите иметь одну управляемую и одну постоянную розетку.
• Подключите землю, нейтраль и фазу, уложите провода в коробку и проверяйте работу после включения питания.

Спокойная и безопасная работа с электропроводкой — вопрос практики и осторожности. Если хотя бы один шаг вызывает у вас сомнение — остановитесь и обратитесь к профессионалу.
