Как заменить аудиоконнектор и восстановить наушники

Быстрые ссылки

• Что понадобится

• Провода внутри кабеля

• Аудиоразъём

• Зачем паять?

Короткая проблема с аудиоджеками часто обрывает прослушивание и подталкивает к покупке новых наушников. Для дорогой или редкой техники замена штекера своими руками сэкономит деньги и ресурсы.

Что понадобится

• Новый аудиоконнектор TRS (штекер 3.5 мм) с корпусом и пластиковой гильзой.
• Нож для хобби или тонкий нож.
• Зажигалка или горелка (только для аккуратной обработки нейлоновых нитей).
• Тонкая стальная вата или мелкая надфиль для удаления краски-покрытия.
• Мелкие отвертки (крестовая/шлицевая) для винтов на коннекторе.
• Прищепка, пинцет или маленькие щипцы для фиксации проводов.
• Лак для ногтей (в качестве изоляции) или термоусадочная трубка.
• При наличии: паяльник и припой.

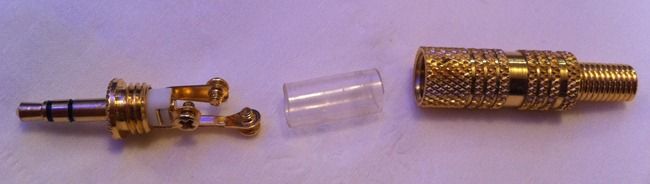

На фото виден типичный набор: корпус коннектора, металлическая часть со средством крепления проводов и пластиковая гильза.

Важно: перед началом отсоедините любые источники питания и убедитесь, что устройство выключено.

Провода в кабеле

Первый шаг — отрезать старый штекер и аккуратно зачистить конец кабеля. Нож для хобби даёт лучший контроль, чем обычный стриппер. Иногда собственные ногти помогут при тонкой зачистке.

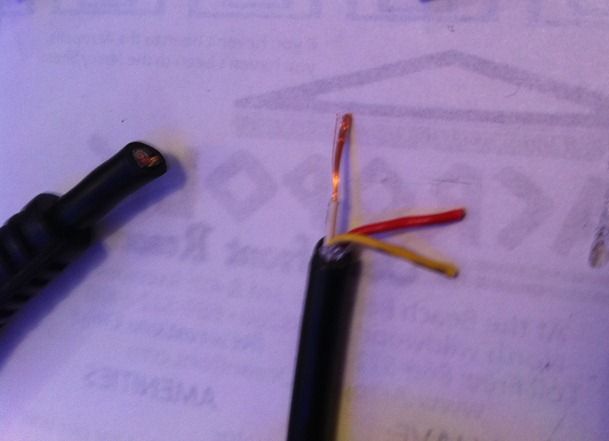

Большинство стереокабелей содержит 3 или 4 жилы:

• Красная — правый канал (R).
• Зелёная или синяя — левый канал (L).
• Оголённая медная (или медного цвета) — общий экран/земля (GND).
• При четырёх жилах — вторая оголённая жила может быть оплёткой или экраном.

У дешёвых наушников отдельные жилы не имеют изоляционной трубки — вместо этого провод покрыт краской и содержит нейлоновые нити. Если краска не счищается обычной зачисткой, аккуратно нагрейте её зажигалкой, чтобы сжечь нейлон, и затем удалите остатки стальной ватой или надфилем. Делайте это в хорошо проветриваемом помещении и в перчатках.

Совет: после зачистки расправьте жилы и скрутите их аккуратно, чтобы получился плотный проводник без торчащих волосков.

Подключение к аудиоразъёму

Приступим к установке на TRS-коннектор (Type Tip-Ring-Sleeve — «кончик-позвонок-рукав»).

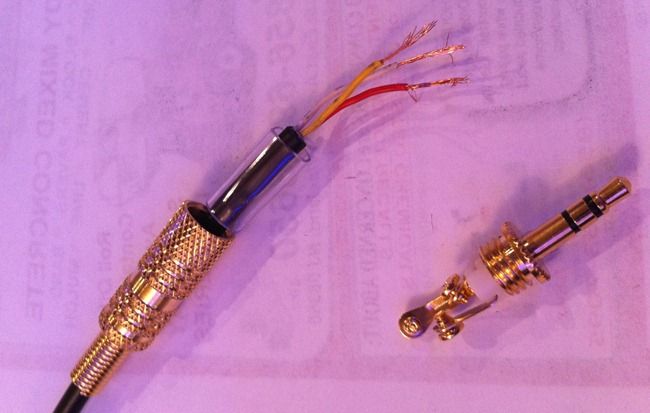

1. Сначала наденьте на кабель пластиковую гильзу и корпус коннектора. Если забудете, придётся разбирать всё заново.

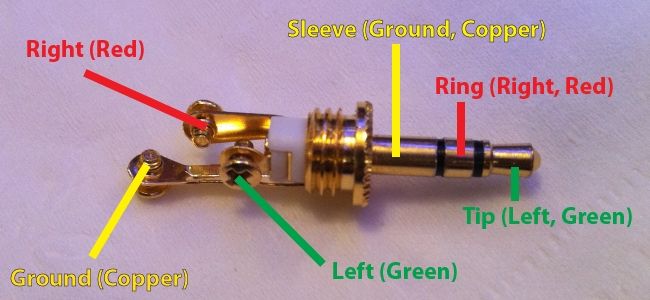

2. Осмотрите схему самих контактов на коннекторе. Обычно мест для винтов три: TIP — правый канал, RING — левый канал, SLEEVE — земля.

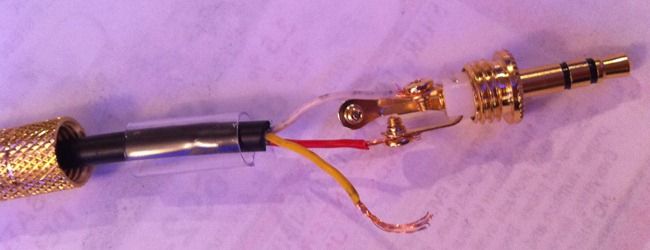

3. Оберните соответствующую жилу вокруг паза/контакта и затяните винт. Убедитесь, что контакт жёсткий и изоляция не попала под винт.

4. Проверьте, чтобы не оставалось торчащих оголённых жил, которые могут замкнуть контакты. При необходимости изолируйте каждую жилу лаком для ногтей или примените термоусадку.

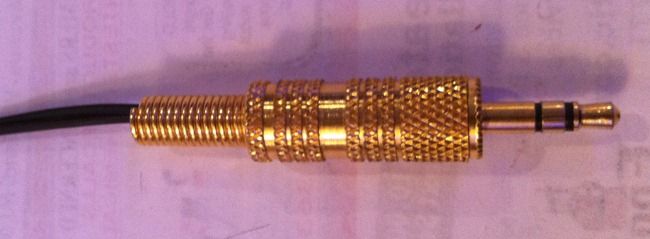

5. Закрутите корпус коннектора и протестируйте на устройстве.

Совет: перед окончательной сборкой подключите наушники и аккуратно подвигайте кабель, чтобы убедиться, что контакт не прерывается.

Почему паять?

Пайка создаёт более прочное и долговечное соединение. При хорошем умении пайка даёт:

• Надёжный электрический контакт.
• Меньшую вероятность коррозии и шумов.
• Возможность аккуратно использовать термоусадочную трубку как механическую защиту.

Однако при замене стандартного TRS-коннектора винтовые клеммы часто держат провод достаточно надёжно для повседневного использования. Если у вас нет паяльника и вы меняете только штекер (а не спаиваете длинные скрутки), можно обойтись без пайки.

Когда лучше паять:

• Если кабель тонкий и жилы слабо держатся на винтах.
• Если нужен профессиональный вид и долговечность.
• Если кабель часто подвергается нагрузкам и изгибам.

Когда можно не паять:

• Если коннектор имеет качественные винтовые клеммы.
• Если вы срочно нуждаетесь в работе устройства и не хотите покупать паяльник.

Пошаговая инструкция (SOP)

1. Подготовьте рабочее место и инструменты.
2. Отрежьте старый штекер и зачистите кабель на 2–3 см.
3. Наденьте гильзу корпуса на кабель.
4. Разделайте жилы, удалите краску и скрутите медь.
5. Для пайки: залудите жилы и контакты, затем припаяйте.
6. Для винтов: аккуратно зажмите жилы в пазах и затяните винты.
7. Изолируйте жилы лаком или термоусадкой.
8. Соберите корпус и протестируйте.

Мини-чеки:

• Никаких оголённых проводов возле соседних контактов.
• Жиль не торчит из корпуса после сборки.
• Звук в обоих каналах, без шипения и коротких сбоев.

Отладка и типичные проблемы

• Нет звука в одном канале: вероятно, неправильно подключена жила (L/R перепутаны) или плохой контакт — проверьте соединение.
• Шипение/переходные помехи при движении кабеля: слабая механическая фиксация или оголённые волоски провода — зачистите и заизолируйте.
• Короткое замыкание (шум, прерывания на обоих каналах): возможно, оголённые проводники касаются друг друга — разберите и изолируйте.

Если после пайки звук стал хуже: проверьте паечную банку на холодные пайки. Плохая пайка может давать нестабильный контакт.

Дерево решений

flowchart TD
  A[Штекер сломан] --> B{Есть ли паяльник?}
  B -- Да --> C[Паять: залудить жилы и контакты]
  B -- Нет --> D{Коннектор с винтовыми клеммами?}
  D -- Да --> E[Использовать винты, затянуть, изолировать]
  D -- Нет --> F[Купить коннектор с винтами или паяльник]
  C --> G[Термоусадка и проверка]
  E --> G
  F --> H[Отложить или купить инструмент]

Когда метод не сработает

• Кабель слишком тонкий или спутан (краска не снимается) — возможно, дешевле купить новые наушники.
• Внутренние повреждения динамиков или разъёма в самом устройстве — замена штекера на кабеле не поможет.
• Если нужен герметичный заводской уровень — только профессиональная пайка и термоусадка дадут нужный результат.

Советы по безопасности и долговечности

• Работайте в проветриваемом помещении при использовании зажигалки.
• Не нагревайте многократно тонкие жилы — можно повредить проводник.
• Используйте термоусадочную трубку в качестве механической защиты при пайке.
• Наклейте небольшой хомут (например, каплю горячего клея) внутри корпуса для дополнительного крепления при сильных изгибах.

Критерии приёмки

• Оба канала воспроизводят звук корректно.
• Нет слышимых искажений, шипения или прерываний при легком изгибе кабеля.
• Корпус надёжно закреплён и не допускает оголённых жил.
• Механическая фиксация кабеля в корпусе предотвращает рывок штекера при натяжении.

Быстрая проверка перед окончательной сборкой

1. Подключите наушники к источнику звука.
2. Включите среднюю громкость и проиграйте стереофайл с различимыми левым и правым каналом.
3. Крутите и тяните кабель возле коннектора — звук должен оставаться стабильным.

Резюме

Заменить аудиоконнектор TRS можно быстро и недорого. Винтовой метод подходит для большинства случаев и не требует пайки. Пайка даёт более профессиональный и долговечный результат. Всегда проверяйте контакты и изолируйте жилы, чтобы избежать коротких замыканий и помех.

Важно: если вы не уверены в своих навыках или наушники дорогие и редкие, рассмотрите обращение в сервисный центр.
