Как заменить 3.5 мм разъём на наушниках: пошаговое руководство

Почему стоит читать это руководство

Это практическое руководство объясняет устройство классического 3.5 мм стереоразъёма, показывает, как искать неисправность в кабеле, как зачистить провода, правильно распаять контакты и защитить соединение. Подойдёт как новичкам, так и тем, кто уже умеет держать паяльник.

В этом материале вы найдёте: краткую технику безопасности, список инструментов и запчастей, подробные шаги ремонта, расширенные советы по отладке, чек-листы по ролям и критерии приёмки.

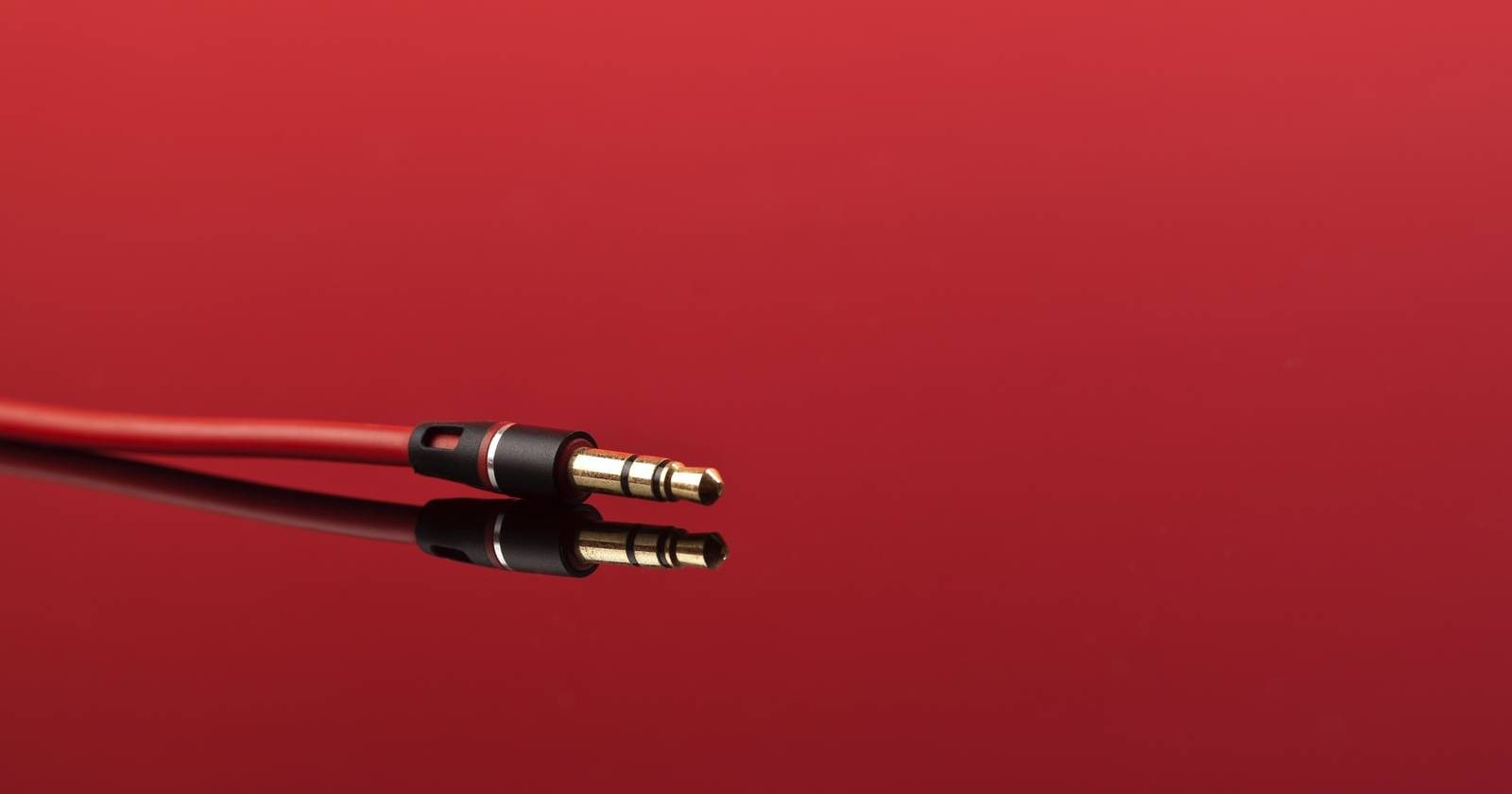

Что такое 3.5 мм разъём и как он работает

3.5 мм стереоразъём (TRS) имеет три электрических контакта: «tip» (кончик) — левый канал, «ring» (кольцо) — правый канал, «sleeve» (гильза) — общий провод (масса/земля). Если один из проводов обрывается или коротится, вы получите: пропадание канала, инверсию каналов или шипение/искажение.

Ключевая идея: ремонт — это аккуратное восстановление трёх отдельных контактов и механической защиты кабеля после пайки.

Необходимые инструменты и запчасти

• Паяльник с тонким жалом (20–40 Вт). Лучше регулируемый.
• Припой с флюсом или флюс в отдельной тубе (розин/колофония). Флюс облегчает пайку и уменьшает «мёртвые» контакты.
• Кусачки/стружколом и стриппер (зачистка проводов).
• Термотрубка (heat shrink) подходящего диаметра и термофен или зажигалка для усадки.
• Новый 3.5 мм стереоразъём (TRS) — предпочитайте цельнометаллический корпус для прочности.
• Мульти-метр (континуитет) для тестирования распайки.
• Маленькие плоскогубцы и пинцет.

Важно: для TRRS (с микрофоном/контролем) потребуется дополнительный контакт — это отдельный процесс и не описан здесь.

Меры безопасности

• Работайте в хорошо проветриваемом помещении.
• Используйте подставку для паяльника и губку для очистки жала.
• Не трогайте нагретые части и расплавленный припой.
• Отключайте питание и убедитесь, что устройство не подключено к источнику звука во время пайки.

Быстрая проверка — где искать проблему

1. Подключите наушники к устройству и проиграйте стерео-тон (или используйте тестовое приложение).
2. Аккуратно двигайте кабель у основания разъёма и по всей длине. Если звук прерывается или появляется при изгибе — проблема в кабеле или разъёме.
3. Осмотрите разъём на предмет механических повреждений (трещины, расшатанность, заломы).

Если кабель обрывается далеко от штекера — придётся найти место разрыва (по звуку при изгибе) и обрезать до здоровой части.

Шаг 1. Снимите старый разъём

Если корпус разъёма мягкий (резина/пластик), аккуратно разрежьте его ножом или стриппером, чтобы добраться до жил. Если корпус металлический и неразборный, просто отрежьте разъём кусачками на 2–3 см выше изгиба кабеля и зачистите конец.

Совет: оставляйте запас 2–3 см чистого кабеля для удобства распайки и механической защиты.

Шаг 2. Разберите жилы и определите распайку проводов

Внутри кабеля обычно 2–3 изолированных провода и экранирующая оплётка (земля). Встречаются комбинации:

• Чёрный/медь — земля (общий провод).
• Красный — правый канал.
• Синий/зелёный/белый — левый канал.

Однако стандарты не всегда соблюдаются: иногда оба сигнальных провода в одной изоляции разного оттенка, а земля — оголённая оплётка. Если сомневаетесь — используйте мультиметр для прозвонки между оголённой оплёткой и трубкой (sleeve) старого штекера, если он частично доступен.

Таблица типичной распайки

Подпишите провода кусочком изоленты или маркером, чтобы не перепутать.

Шаг 3. Наденьте термоусадку и корпус заранее

Перед пайкой обязательно наденьте на кабель термоусадочную трубку и металлическую гильзу корпуса штекера (если она есть). После пайки вы не сможете надеть корпус обратно.

Выберите трубку, которая после усадки надёжно фиксирует кабель в точке входа в разъём.

Шаг 4. Подготовьте провода к пайке

1. Зачистите концы проводов на 3–4 мм. Для тонких жил используйте аккуратную зачистку, чтобы не повредить проволочки.
2. Если внутри есть оплётка, сплетите её в нить и аккуратно припаяйте или залудите (сделайте «лужёный хвост»).
3. Немного залудите каждый провод: нанесите припой на кончик, чтобы он лучше держался при пайке на контакте.

Совет: если провод очень тонкий и распадается, используйте флюс и аккуратно залудите провод с минимальным нагревом.

Шаг 5. Пайка земли (sleeve)

Земля обычно припаивается первой, так как это самый крупный контакт и он дальний от кончика штекера. Нагрейте контакт паяльником, добавьте немного припоя и приложите залуженный провод. Держите паяльник ровно и не перегрейте пластмассу и изоляцию рядом.

Используйте небольшой объём припоя: избыток может вызвать короткое замыкание с соседними контактами.

Шаг 6. Пайка сигнальных проводов (ring и tip)

Паяйте правый (ring) и левый (tip) каналы по очереди. Для удобства работайте в увеличительное стекло или с хорошим освещением. Держите провода минимально оголёнными (3 мм) и зачищайте только столько, сколько нужно.

Проверяйте, чтобы между контактами не было припоя, перекрывающего изоляцию. Если короткое произошло — удалите излишек отсосом припоя или медной оплёткой для выпаивания.

Шаг 7. Механическая фиксация и термоусадка

После успешной пайки аккуратно уложите провода так, чтобы они не испытывали натяжения на пайку. Сдвиньте термоусадочную трубку на место и аккуратно прогрейте феном или зажигалкой на небольшом расстоянии, пока трубка не сядет плотно.

Наденьте основной корпус разъёма и закрепите винтами или посаженным фиксатором, если он есть.

Шаг 8. Тестирование и критерии приёмки

1. Подключите наушники к устройству и проиграйте тестовый трек со стереопанорамой.
2. Убедитесь, что левый/правый каналы воспроизводятся правильно и чисто.
3. Проверьте отсутствие шипения, звуков при изгибе и коротких замыканий.

Критерии приёмки

• Оба канала воспроизводятся в правильной стереопозиции.
• Нет искажений при нормальной громкости.
• Соединение механически надёжно, термоусадка зафиксирована.

Распространённые проблемы и как их решать

• Левый и правый местами: перепаяйте tip и ring в правильный порядок.
• Шипение или слабый звук: проверьте качество пайки и целостность жилы.
• Полное отсутствие звука: прозвоните мультиметром от штекера до контактов на кабеле.
• Короткие замыкания: аккуратно удалите припой и залудите заново меньшим объёмом.

Совет: если пайка вызывает проблемы регулярно, возможно, провод слишком тонкий или многожильный — в этом случае используйте усилитель кабеля (улучшенный корпус с фиксатором) или замените кабель целиком.

Когда ремонт нецелесообразен

• Кабель порван многократно на длином участке — проще заменить кабель или целиком наушники.
• Внутренние повреждения динамиков или электроники — замена разъёма не поможет.
• Очень дешёвые наушники: затраты времени часто превышают стоимость новой пары.

Альтернативы ремонту пайкой

• Покупка сменного кабеля (если наушники разборные с отсоединяемым кабелем).
• Замена наушников на модель со съёмным кабелем в будущем (инвестиция в ремонтопригодность).
• Использование Bluetooth-переходника вместо кабеля.

Чек-листы по ролям

Для новичка

• Подготовить рабочую поверхность и освещение.
• Собрать инструменты: паяльник, припой, термоусадку, кусачки.
• Надеть термоусадку до начала пайки.
• Зачистить 3 мм жилы и залудить.
• Спаять землю, затем ring, затем tip.
• Усадить термоусадку и протестировать.

Для опытного мастера

• Использовать флюс и припой с высоким содержанием серебра при тонких проводах.
• Минимизировать температуру и время нагрева для защиты изоляции.
• Проверять контакты под лупой и устранять мосты припоя.

Для сервисного инженера

• Проверить гарантийные ограничения и согласовать с клиентом замену.
• Вести журнал ремонтов с фото и результатами тестирования.

Мини-методология: как мыслить при ремонте

1. Изолируй проблему: воспроизведение прав/лев при изгибе кабеля указывает на физический обрыв вблизи точки изгиба.
2. Оцени ресурсы: есть ли запасный кабель или нужно резать текущий до здоровой части.
3. Действуй по схеме: земля → правый → левый и механика.
4. Тестируй и фиксируй результаты; если не получилось — вернись к точке 1.

Шаблон проверки после ремонта

• Визуальный осмотр пайки: нет мостов, нет обгоревших изоляторов.
• Прозвон мультиметром от каждого контакта до оголённого конца кабеля.
• Прослушивание тестовой композиции с панорамой.
• Изгиб кабеля у разъёма — нет прерываний.

Краткая глоссарий

• TRS — конструкция разъёма с тремя контактами: Tip, Ring, Sleeve.
• Лужение — нанесение слоя припоя на провод или контакт для облегчения пайки.
• Термотрубка — усаживаемая под теплом трубка для механической защиты.

FAQ

Как понять, что проблема именно в разъёме?

Если при изгибе кабеля звук прерывается чаще всего у основания штекера — скорее всего, разъём или ближайший участок кабеля.

Можно ли заменить разъём без паяльника?

Некоторые штекеры имеют обжимные клеммы (без пайки), но для большинства тонких проводов пайка надёжнее.

Что делать, если провода одного цвета?

Используйте мультиметр для прозвона от контактов старого штекера или проверяйте контакты методом поочерёдного припаивания и тестирования.

Резюме

Ремонт 3.5 мм разъёма — небольшая механическая и паяльная задача: найдите неисправность, аккуратно зачистите и залудите провода, припаивайте землю, правый и левый каналы по порядку, зафиксируйте термоусадкой и протестируйте. Взвесьте время и стоимость: иногда дешевле заменить кабель или наушники.

Важно: если не уверены в навыках пайки, начните с недорогой пары для практики или обратитесь в сервис.

Дополнительно: используйте представленный чек-лист и критерии приёмки, чтобы убедиться, что ремонт выполнен качественно.
