Как извлечь сломанный штекер RCA из гнезда

Краткое определение: RCA — это разъём для передачи аналогового аудио и видео; в статье речь о центральном штекере (пине), который может отломиться и застрять внутри гнезда.

Почему это случается

При настройке домашнего кинотеатра, автомобильной аудиосистемы или профессионального звука часто приходится многократно подсоединять и отсоединять кабели. При частых манипуляциях металлическая оболочка и пластиковая сердцевина штекера изнашиваются. Неровное усилие, перекос при вынимании или длительная нагрузка могут ослабить контакт и привести к тому, что центральный контакт отломится и останется внутри гнезда.

ALT: Комплект RCA-кабелей разных цветов на столе

Повреждение чаще всего идёт по пластиковой внутренней части штекера. Внешняя металлическая юбка может оторваться, а пластиковая сердцевина остаётся внутри гнезда, заполняя посадочное отверстие и плотно сидя в нём.

ALT: Разъём RCA с отломанным центральным контактом внутри гнезда

Как безопасно извлечь сломанный штекер RCA

Ниже — проверенный пошаговый метод, который не требует выпаивания гнезда с платы и подходит в большинстве бытовых ситуаций. Метод использует тот факт, что центральная часть штекера часто пластиковая и поддаётся плавлению.

Подготовка и меры безопасности

Важно действовать безопасно и подготовиться заранее.

• Работайте в хорошо проветриваемом помещении. Плавление пластика выделяет пары.
• Используйте устойчивую рабочую поверхность и подставку для инструмента.
• Наденьте защитные перчатки и при необходимости защитные очки.
• Отключите питание устройства и полностью извлеките кабель.

Шаг 1 — Соберите инструменты

Вам понадобятся:

• Тонкий гвоздь или узкая отвертка точности (чтобы пройти в посадочное отверстие).
• Нагревательный источник: зажигалка, мини-горелка или свеча.
• Плоскогубцы или тонкие длинногубцы для захвата инструмента после застывания пластика.
• Источник света (фонарик) для визуализации положения обломка.

Шаг 2 — Нагрейте кончик гвоздя

Разогрейте только кончик гвоздя так, чтобы он стал достаточно горячим, чтобы несколько расплавить пластик при контакте, но не раскалился до состояния, когда нагретый металл может обжечь соседние компоненты. Фокусируйте пламя на кончике: нагревайте быстро и равномерно.

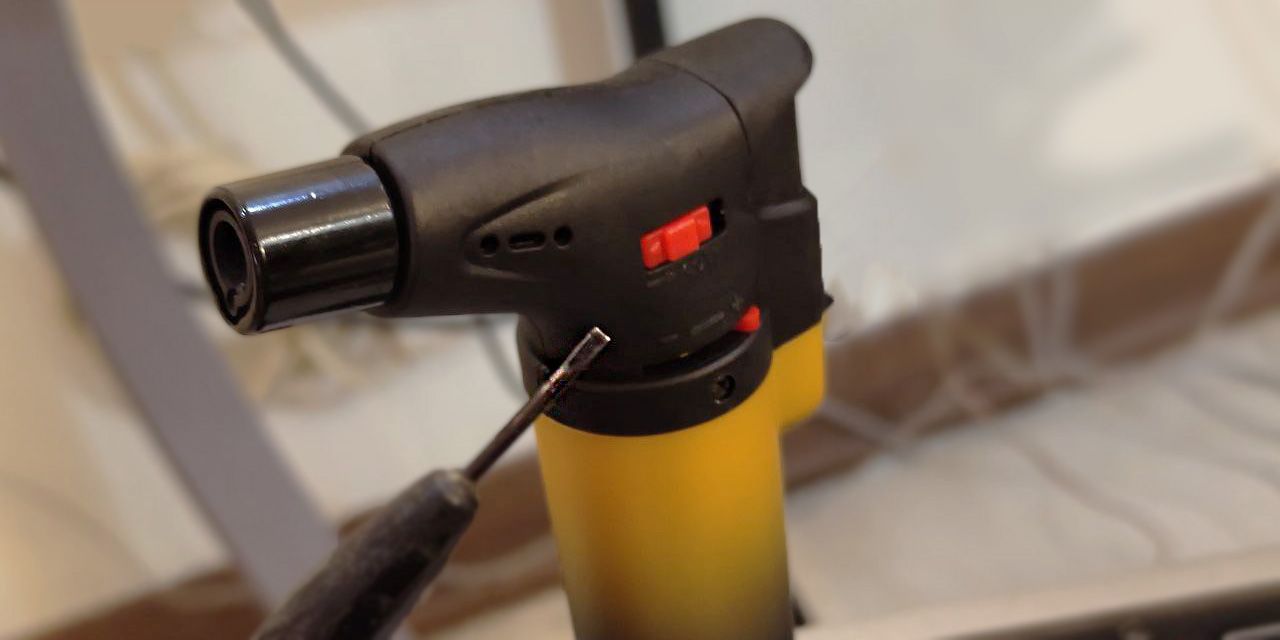

ALT: Тонкая отвертка и мелкая газовая горелка на рабочем столе

Примечание: не перегрейте гвоздь. Если он слишком горячий по всей длине, можно случайно расплавить или деформировать пластиковую подложку гнезда.

Шаг 3 — Вставьте нагретый инструмент в гнездо

Аккуратно введите разогретый кончик в центр гнезда так, чтобы он слегка вошёл в пластиковую сердцевину отломанного штекера. Делайте это ровно и не наклоняйте инструмент под углом — избегайте касания металлических частей внутри гнезда.

Подождите пару секунд, пока горячий кончик не проник в пластик и не начнёт его слегка плавить. Визуализируйте позицию с помощью фонарика; если виден обломок — ориентируйтесь по нему.

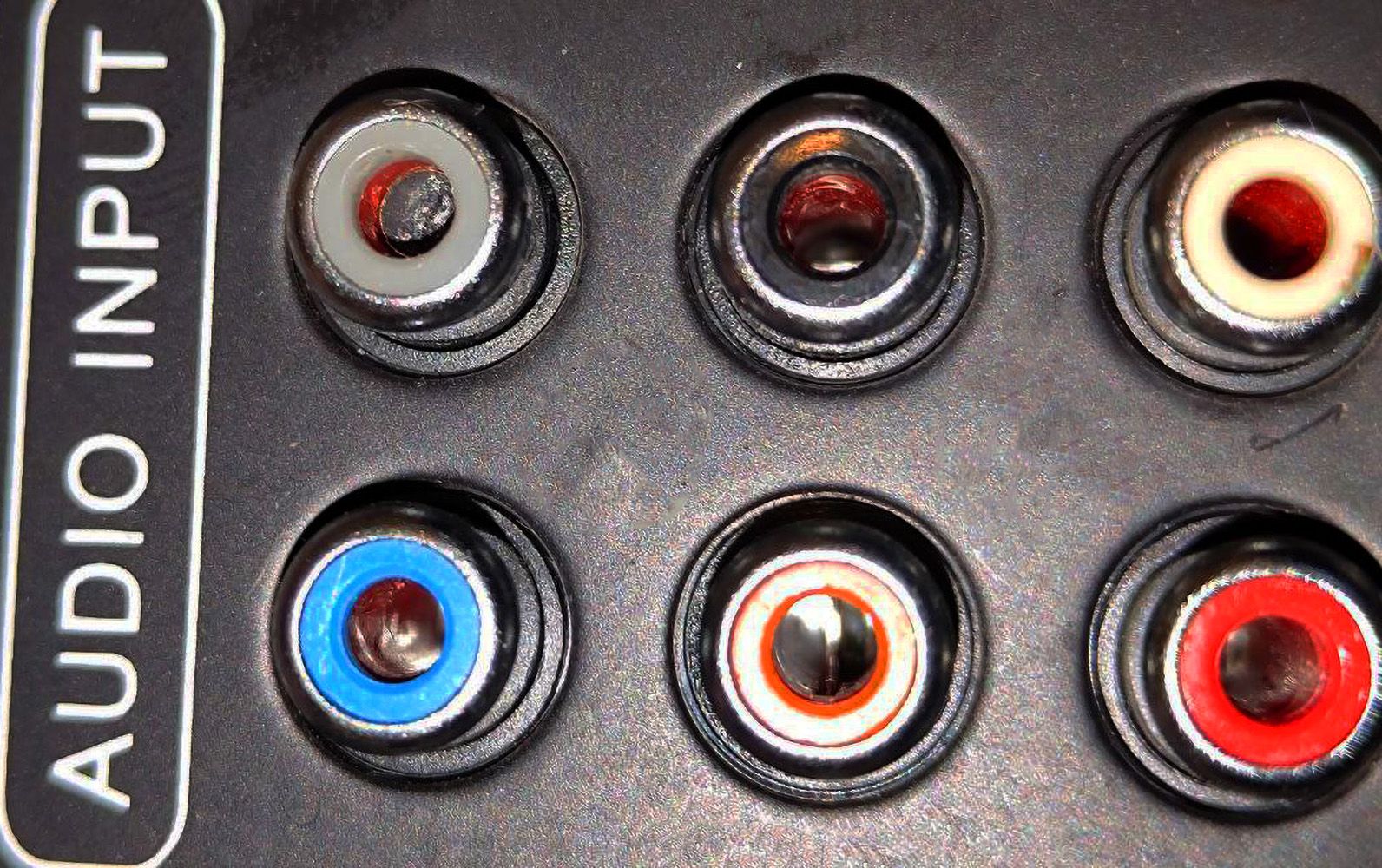

ALT: Вид RCA-гнезда с застрявшим обломком центрального пина внутри

Шаг 4 — Дайте пластику застыть и аккуратно извлеките

После того как инструмент немного проник в пластик, подождите, пока пластик вокруг кончика охладится и затвердеет. Это создаст прочный «хват» между инструментом и обломком.

Затем захватите гвоздь плоскогубцами как можно ближе к гнезду и тяните ровно, плавно и без рывков. Если при вытягивании вы чувствуете сильное сопротивление — остановитесь, дайте ещё времени на застывание или повторите нагрев и проникновение заново. Излишняя сила может повредить внутренние контакты гнезда.

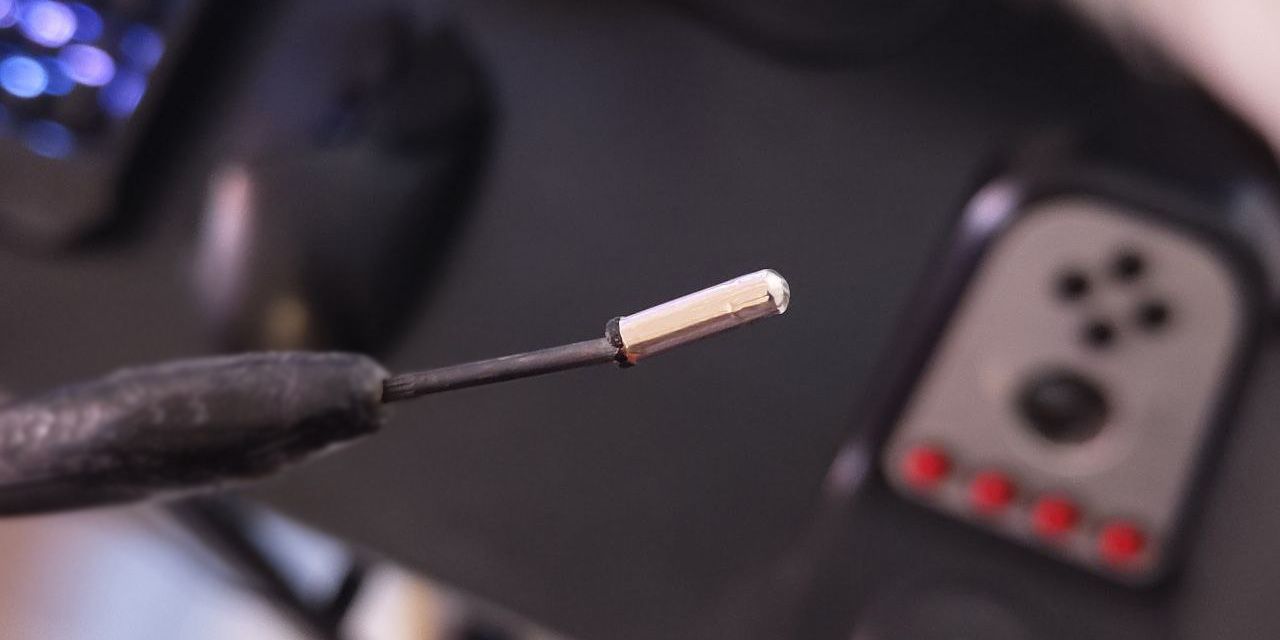

ALT: Отломанный центральный контакт RCA, извлечённый из гнезда

Поздравляем — чаще всего обломок выходит вместе с инструментом. Проверьте гнездо фонариком. Если внутри остались кусочки пластика, повторите процедуру или примените альтернативный способ (см. ниже).

Альтернативные методы и инструменты

Если метод с нагретым гвоздём не подходит или не сработал, рассмотрите другие способы:

• Капля быстросохнущего суперклея: нанесите микрокаплю на конец тонкой проволоки, аккуратно коснитесь обломка, дайте клею схватиться и вытяните. Риск: клей может растечься и закрепить обломок ещё сильнее.
• Медленно вращающаяся тонкая проволока или зубочистка с заострённым краем: можно попытаться поддеть обломок и извлечь механически.
• Вакуумный пинцет или мини-всасыватель: применим, если в обломке есть выступ.
• Выпаивание или демонтаж гнезда: радикальный метод, требующий навыков пайки. Применять, если гнездо уже повреждено или другие методы не помогли.

Важно: ни в коем случае не применяйте грубые удары по корпусу устройства. Это может привести к дополнительным повреждениям электроники.

Когда метод не сработает — возможные причины

• Центральный контакт полностью металлический — нагретый гвоздь не зацепится.
• Пластик слишком тонкий или обломок крошится при нагревании.
• Внутренние контакты гнезда повреждены или деформированы.
• Скопление грязи/коррозии мешает сцеплению инструмента с обломком.

В этих случаях лучше перейти к аккуратному выпаиванию гнезда или обратиться к мастеру по ремонту электроники.

Критерии приёмки

• Гнездо свободно от посторонних предметов и легко принимает целый RCA-штекер.
• Контакты внутри гнезда не деформированы и не имеют следов плавления.
• При подключении кабеля звук и/или видео передаются без помех.

Чек-лист для работы (роли и задачи)

• Подготовитель: отключает устройство, обеспечивает вентиляцию, подготавливает инструменты.
• Оператор: нагревает инструмент, вставляет в гнездо и извлекает обломок.
• Контролёр качества: проверяет целостность гнезда и тестирует соединение.

Мини‑методология (короткий SOP)

1. Отключите питание и освободите рабочую зону.
2. Осмотрите гнездо фонариком и определите вид обломка.
3. Подготовьте тонкий металлический инструмент и средство нагрева.
4. Нагрейте кончик, введите в центр и позвольте пластику обхватить инструмент.
5. Охладите, захватите инструмент плоскогубцами и аккуратно извлеките.
6. Проверьте гнездо и протестируйте соединение.

Тесты и критерии приёмки

• Визуальная проверка: нет обломков и нагара.
• Механическая проверка: вставляем RCA-штекер — он садится без перекосов.
• Функциональный тест: проигрывание аудио/видео без прерываний и шумов.

Контраргументы и случаи, когда такого метода стоит избегать

• Если устройство под защитным покрытием или имеет сложную электронику рядом с гнездом, риск нагрева может быть неприемлем.
• В дорогостоящих или критических системах лучше доверить работу сервисному специалисту.
• Если вы не уверены в своих навыках пайки и работы с нагретыми инструментами — выберите сервисный ремонт.

Короткий глоссарий

• RCA: стандартный разъём для аналогового аудио/видео.
• Пин/штекер: центральный контакт, передающий сигнал.
• Гнездо: женская часть разъёма, в которую вставляется штекер.

Полезные советы по предотвращению поломок

• Избегайте частых и резких движений при подключении/отключении.
• Используйте поворотные адаптеры или удлинители, чтобы уменьшить нагрузку на гнездо.
• Проверяйте целостность кабелей и штекеров перед использованием.
• При установке фиксируйте кабель так, чтобы на разъём не приходилось постоянное натяжение.

Резюме

Извлечение сломанного центрального контакта RCA часто можно выполнить быстро и без выпаивания, если пластмассовая сердцевина остаётся доступной. Метод с нагретым тонким инструментом прост, экономичен и даёт высокий шанс успеха при соблюдении мер предосторожности. Если возникают сомнения или гнездо повреждено — обратитесь к специалисту.

FAQ

Можно ли паять RCA-кабели?

Да, RCA-кабели можно паять. Для качественной пайки важно чистое соединение и подходящий припой с флюсом.

Какое главное правило пайки?

Главное — чистота поверхности. Флюс помогает очистить контакт и улучшить смачиваемость припоя.

Являются ли RCA-кабели аудиокабелями?

Да. RCA-кабели передают аудио и видео сигналы и относятся к типу аудио/видео кабелей. В сравнении с коаксиалом и оптикой они по‑прежнему популярны для аналоговых подключений.
