Как собрать и прочитать даталог (ECU) автомобиля

Кому и зачем нужен даталог

Даталог полезен владельцам, механикам и тюнерам. Он показывает, как ЭБУ реагирует на реальные условия: нагрузки, обороты, смесь и детонацию. Для тюнингованных автомобилей запись данных обязательна: изменения в прошивке и аппаратуре могут давать непредсказуемые эффекты, которые не всегда приводят к аварийному коду (CEL).

Важно: даталог — это не замена очной диагностики, но часто позволяет локализовать проблему до конкретного параметра и момента времени.

Краткий план действий

1. Подготовьте кабель OBD-II и программу для записи (ваш ECU-tuning suite или совместимое приложение).
2. Назначьте короткие сценарии записи (например: холостой ход, разгон 0–60 км/ч, равномерный разгон при 3000–4500 об/мин).
3. Запустите запись и сохраните файл в CSV с понятным именем.
4. Импортируйте CSV в Excel или Google Sheets и постройте графики для ключевых параметров.
5. Сравните фактические значения с запрошенными и обратите внимание на детонацию, лямбда и отклонения TPS.

Как собирать даталог — пошагово

1. Выберите подходящую программу. Большинство ECU tuning suites (прошивщиков) имеют встроенную функцию datalog. Также можно использовать универсальные OBD-II логгеры или приложения на смартфоне.
2. Подключитесь к порту OBD-II кабелем, который шел с оборудованием, или Bluetooth/USB-адаптером, если он поддерживается.
3. Перед записью обнулите текущие ошибки и убедитесь, что аккумулятор заряжен. Это исключит артефакты в логе.
4. Выберите параметры для записи: обороты двигателя (RPM), TPS (угол/положение дросселя), датчик детонации (Knock), значения лямбда/AFR, температура, напряжение датчика MAF/Map, нагрузка и запрашиваемое время впрыска.
5. Планируйте короткие сессии (обычно 1–5 минут на сценарий). Длинные логи сложнее анализировать и медленнее открываются.
6. Назовите файл по сценарию: YYYYMMDDрежимописание.csv (например: 20251120_accel_0-100.csv).

Важно: фиксируйте условия записи (температура воздуха, топливо, фаза двигателя) в отдельном текстовом файле или в названии файла.

Как импортировать CSV в табличный редактор

Импорт CSV в Excel или Google Sheets обычно простой:

• В Excel: Файл → Открыть → выбрать CSV → укажите разделитель (запятая/точка с запятой) и кодировку. Настройте формат чисел.
• В Google Sheets: Файл → Импорт → Загрузить CSV → Выбрать «Вставить новые листы» → Указать разделитель.

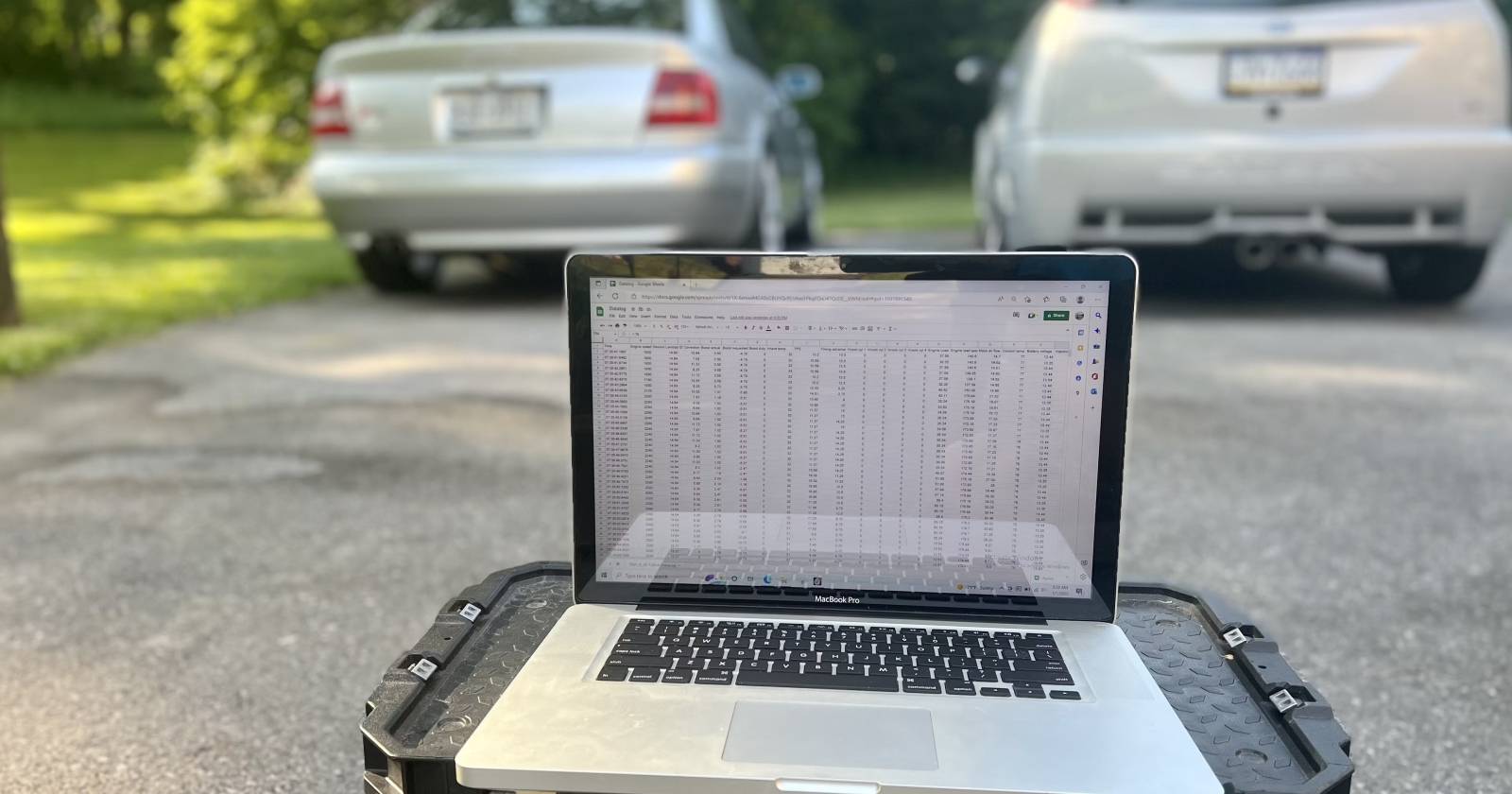

.jpg?q=50&fit=crop&w=825&dpr=1.5)

После импорта проверьте, что все столбцы корректно распознаны (числа не превратились в текст). Постройте графики для:

• RPM против времени
• TPS против времени
• Значения лямбда/AFR
• Сигналы детонации (Knock) и запросы топлива

Графики наглядно показывают рассогласование запрошенных и фактических значений.

Как читать даталог — что искать

Ниже перечислены основные параметры и как их интерпретировать.

Обороты двигателя (Engine Speed / RPM)

Показывает частоту вращения коленвала в об/мин. Используйте для выравнивания точек разгона и сопоставления с нагрузкой.

TPS (Throttle Position Sensor)

Датчик положения дросселя показывает, открыт дроссель полностью или частично. Совместный анализ TPS и RPM помогает отличать разгрузку от езды с нагрузкой.

Knock (детонация)

Детонация — сигнал о неконтролируемом сгорании. Повышенное значение требует проверки угла опережения зажигания, октанового числа топлива и состояния системы охлаждения.

Lambda / AFR

Лямбда (AFR) указывает отношение воздух/топливо. Для бензинового двигателя стехиометрия ≈ 14.7:1. Отклонения в богатую или бедную сторону влияют на мощность и риск детонации.

Прочие важные параметры

• Напряжение питания ЭБУ (лишние просадки напряжения вызывают артефакты).
• Температура впускного воздуха и охл. жидкости.
• Команды форсунок/время впрыска.

Критерий: если запрошенный угол опережения отличается от фактического по детонации/AFR, требуется доработка карты или диагностика аппаратных датчиков.

Примеры проблем и как они выглядят в логе

• Богатая смесь на высоких нагрузках: AFR уходит в сторону «богато» при полном газе — возможно утечка топлива или неверная калибровка MAF/MAF-коррекции.
• Детонация при высоких оборотах: всплески Knock в сочетании с опережением зажигания — уменьшите опережение или улучшите топливо.
• Просадки напряжения: скачки всех показателей одновременно — проверьте аккумулятор и массу.

Важно: всегда смотрите несколько параметров синхронно, одиночный пик часто является ложным срабатыванием.

Мини-методология: быстрый чек-лист для записи и анализа

• Подготовка: заряд батареи, чистый воздухозаборник, фиксированное топливо.
• Сессии: холостой ход, ровный разгон, полная нагрузка.
• Длительность: 1–5 минут на сценарий.
• Формат: CSV, понятное имя файла.
• Анализ: сравнение запрошенного и фактического, ключевые графики (RPM, TPS, AFR, Knock).

Чек-лист по ролям

Владелец авто:

• Собрать логи при типичных проблемах.
• Передать файлы механику или тюнеру с пометками условий.

Тюнер:

• Записать базовые и стресс-сессии.
• Проверить детонацию и коррекции топлива.
• Применить правки в прошивке и повторно записать даталог.

Механик:

• Проверить аппаратные параметры (датчики, вакуумные утечки).
• Сравнить логи до и после ремонта.

Когда даталог не поможет или даст ложные надежды

• Аппаратная неисправность датчика: лог покажет неверные данные (надо сначала проверить сам датчик и проводку).
• Редкие, случайные сбои: если проблема проявляется редко, запись может не зафиксировать событие — используйте постоянный логгер или более длительные сессии.
• Проблемы в трансмиссии или механике, не зависящие от ЭБУ: даталог покажет косвенные эффекты, но не заменит очный осмотр.

Альтернативные подходы к записи данных

• Аппаратные логгеры (standalone) с собственной памятью — хороши для длительных наблюдений.
• Bluetooth/wi-fi OBD-II адаптеры + мобильные приложения — быстрый способ для владельца.
• Профессиональные стенды и осциллографы — для измерения сигнала датчиков и поиска электрических проблем.

Безопасность и приватность данных

Даталоги содержат идентификаторы автомобиля и поведенческие данные (время/местоположение разговорно не включается, но запись режимов езды). При передаче файлов третьим лицам указывайте только необходимую информацию и используйте защищённые каналы (например, зашифрованный архив или защищённый файловый обмен).

Критерии приёмки (как понять, что лог пригоден для анализа)

• Файл читается в Excel/Sheets без повреждений.
• В логе есть синхронизированное поле времени.
• Записаны ключевые параметры: RPM, TPS, AFR (лямбда), Knock, напряжение ЭБУ.
• Для каждой проблемной сессии присутствуют короткие комментарии с условиями записи.

Тест-кейсы для проверки процесса

1. Подключение: программа видит ECU и периодически обновляет значения в реальном времени.
2. Сессия разгона: лог фиксирует плавный набор оборотов и соответствие TPS.
3. Симуляция детонации: при моделируемом событии в логе виден всплеск детонации и реакция управления зажиганием.
4. Непрерывный лог 30 минут: файл не повреждён и читается в таблице.

Пример последовательности действий (SOP)

1. Подготовка автомобиля и оборудования.
2. Очистка кодов ошибок.
3. Съём логов по заранее согласованным сценариям.
4. Экспорт CSV, присвоение имени и добавление контекста (температура, топливо).
5. Импорт в таблицу, построение графиков.
6. Анализ и формирование отчёта с рекомендациями.

Decision flow — как действовать при проблеме

flowchart TD
  A[Есть жалоба на работу двигателя?] -->|Да| B{Появляется CEL?}
  B -->|Да| C[Считать ошибки OBD и документировать]
  B -->|Нет| D[Записать даталог в типичных режимах]
  C --> E[Исправить очевидные ошибки, потом даталог]
  D --> F[Импорт и анализ: RPM/TPS/AFR/Knock]
  F --> G{Проблема аппаратная?}
  G -->|Да| H[Проверить датчики/проводку]
  G -->|Нет| I[Изменить карту и протестировать]
  H --> J[Повторный даталог]
  I --> J

Короткий глоссарий (1‑строчно)

• ECU: электронный блок управления двигателем.
• Datalog/даталог: последовательная запись параметров ЭБУ во времени.
• OBD-II: стандартный диагностический разъём автомобиля.
• TPS: датчик положения дросселя.
• AFR / Lambda: соотношение воздух/топливо.
• Knock: сигнал детонации.

Заключение

Даталог — эффективный инструмент для поиска и подтверждения проблем в работе двигателя, особенно при тюнинге. Простые регулярные записи в сочетании с корректным импортом и базовым анализом позволяют сократить время диагностики и минимизировать риск повреждений двигателя. Начните с коротких, хорошо помеченных сессий и расширяйте запись при необходимости.

Важно: при сомнениях передавайте логи опытному тюнеру или механику — их опыт и знание конкретного ПО/оборудования ускорит поиск решения.
