Как защитить дом от повреждений водой с помощью умных датчиков

Быстрые ссылки

• Что я хочу сделать
• Что входит в комплект
• Установка и настройка умного датчика утечки воды
• Использование датчика и тестирование
• Когда система может не сработать
• Альтернативные подходы
• Чек‑листы для ролей
• Критерии приёмки
• Вопросы и ответы

Что я хочу сделать

Повреждения от воды — частая и дорогостоящая проблема в жилых домах. Чаще всего причина — не катастрофическое наводнение, а устаревшие или разгерметизированные участки: протекающие трубы, отваливающиеся соединения стиральных машин, переполненные мойки и забитые сливы. Профилактический мониторинг зон с риском утечки (под раковиной, рядом со стиральной машиной, около котла и в подвале) помогает обнаружить проблему на ранней стадии и существенно сократить убытки.

Зачем умный датчик? Обычный автономный датчик за 10–20 USD с сиреной полезен, когда вы дома. Но если утечка началась в ваше отсутствие — тревога будет кричать в пустом доме. Умный датчик подключён к сети и отправляет уведомления на смартфон в любую точку мира. Это даёт вам шанс попросить соседа, родственника или управляющего дома перекрыть воду и минимизировать ущерб.

Пример из жизни: медленная протечка в коррозированном соединении могла перейти в струю за короткое время. Если бы это случилось во время отпуска, без сети уведомлений подвал затопило бы, и ремонт стоил бы тысячи долларов. Аппарат с удалёнными push‑уведомлениями решил бы проблему вовремя.

Стоимость умного решения (в статье описывается D‑Link DCH‑S160 по цене около 75 USD) обычно меньше, чем возможный ремонт после серьёзной аварии. Поэтому переход от дешёвого автономного датчика к сетевому варианту часто окупается при первой же серьёзной неисправности.

Что входит в комплект

Комплект прост и похож на многие бытовые датчики, но с сетевой начинкой. В комплекте с D‑Link DCH‑S160 обычно поставляются:

• основной блок с сетевым питанием и кнопкой WPS на корпусе;
• гнездо RJ11 на нижней части корпуса для подключения сенсорного кабеля;
• удлинительный кабель ~3.3 фута (≈1,0 м);
• кондукционный сенсорный кабель ~1.6 фута (≈0,5 м);
• три клипсы для фиксации кабелей;
• краткая инструкция по установке.

Физическая сборка проста: после настройки устройства по Wi‑Fi вы подключаете удлинитель в RJ11‑разъём (если нужен удлинитель), а затем — сенсорный кабель к концу удлинителя или прямо к блоку.

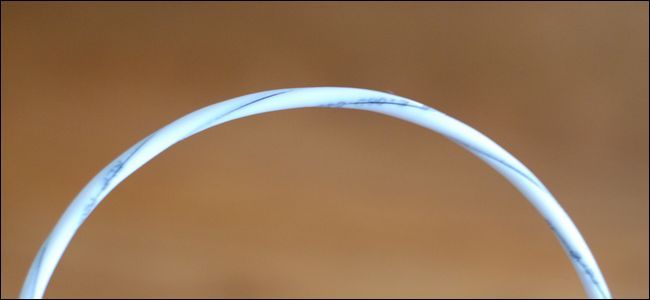

В отличие от «точечных» датчиков, у которых два контакта расположены на небольшом расстоянии (несколько сантиметров), D‑Link использует кабель‑сенсор: провод частично оголен по спирали, и контакт с водой происходит при касании участка кабеля. Такой дизайн удобнее: кабель можно расположить вокруг потенциально проблемного места (например, вокруг водяного трапа), вдоль плинтуса или по периметру под стиральной машиной.

Сомнения по длине кабеля понятны: суммарно комплектаминой длины чуть меньше 4 футов (~1,2 м), что требует близкой розетки. К счастью, сенсорный разъём — стандарт RJ11, поэтому в большинстве случаев подойдёт обычный телефонный удлинитель, а на рынке есть и более длинные кабели‑сенсоры (например, 8‑футовый / ≈2,4 м), совместимые по разъёму.

Последняя полезная деталь: помимо сетевых push‑уведомлений устройство оснащено встроенной сиреной громкостью около 70 дБ. Это значит, что при обнаружении воды вы услышите сигнал дома, даже если телефон лежит в другой комнате.

Установка и настройка умного датчика утечки воды

D‑Link DCH‑S160 входит в экосистему MyD‑Link, но для работы не требуется дополнительное оборудование D‑Link (роутер, хаб). Достаточно стандартного Wi‑Fi‑роутера и аккаунта MyD‑Link.

1. Скачайте приложение MyDlink Home (iOS / Android).
2. Запустите приложение и войдите в аккаунт MyD‑Link или создайте новый.

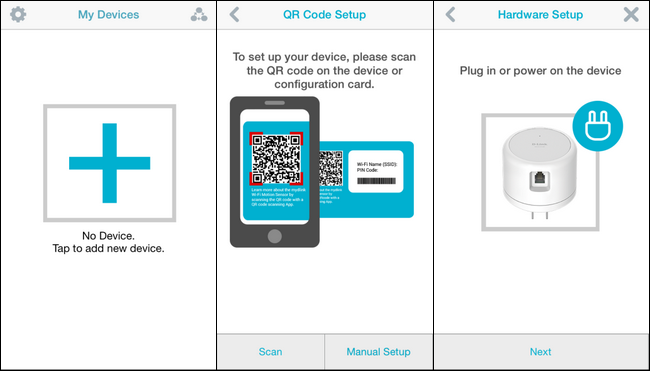

3. Нажмите «Добавить новое устройство» (символ +) и следуйте мастеру. Устройство оснащено QR‑кодом для ускорения процесса.

Примечание: сервисы MyD‑Link, уведомления и базовый мониторинг в момент написания статьи предоставлялись без абонентской платы.

Если у вас нет карты быстрого запуска, можно ввести данные вручную с обратной стороны устройства. После этого спаривание идёт либо через WPS (кнопка на корпусе), либо вручную — вводом SSID и пароля вашей сети. Последний шаг — дать устройству понятное имя: вместо заводского номера рекомендуется назвать его по локации («датчик под стиралкой», «датчик в подвале» и т. п.).

После прошивки и подключения устанавливаем кабель и фиксируем его клипсами, затем переводим систему в рабочий режим и готовимся к тесту.

Использование датчика и тестирование

Самый простой тест — лить воду на кабель. Да, именно так: возьмите стакан воды и слегка смочите кабель в месте контакта. Это имитирует сбор воды на полу.

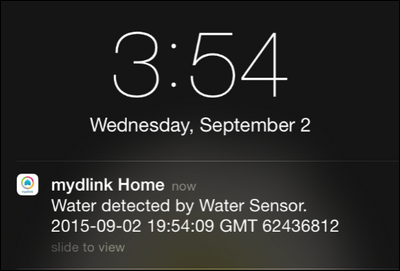

Из опыта тестирования: у сетевых устройств есть задержка, связанная с передачей событий через облачный сервис. Часто это несколько секунд. Однако этот конкретный D‑Link показал крайне быструю реакцию: сирена сработала, а push‑уведомление появилось на смартфоне практически одновременно — менее чем за секунду в нашем тесте.

После срабатывания физическая сирена будет звучать непрерывно, пока кабель остаётся во влаге или пока вы физически не отключите кабель или питание. Приложение обычно отправляет первое уведомление мгновенно и затем повторяет уведомления каждые пять минут, пока присутствует вода — это удобно, чтобы напомнить о проблеме, если вы пропустили первое уведомление.

Когда система может не сработать

Важно понимать ограничения и сценарии, при которых автоматический мониторинг может не сработать как ожидалось:

• Потеря питания: если устройство отключено от сети питания, встроенная сирена и датчик не будут работать. Решение: подключите датчик к розетке с резервированием или установите простой бесперебойник для критичных зон.
• Отсутствие сети Wi‑Fi/интернета: локальная сирена сработает, но push‑уведомления не уйдут. Решение: сегментировать сеть, обеспечить стабильный канал интернета, иметь резервный способ связи.
• Механическое повреждение кабеля: перетёртый или разрезанный кабель не будет регистрировать воду. Решение: аккуратная прокладка, защита кабелей, регулярные проверки креплений.
• Замерзание воды: при низких температурах вода может быть в ледяном состоянии и не замкнёт цепь на кабеле. Решение: выбирать места для датчиков в отапливаемых зонах или использовать датчики с температурной компенсацией.
• Химически агрессивная среда: концентрированные кислоты/щелочи могут повредить кабель и изменить его чувствительность. Решение: защищать провод/использовать специализированные сенсоры для агрессивных сред.

Понимание этих ограничений помогает подготовить дополнительные меры защиты и выбрать оптимальную архитектуру мониторинга.

Альтернативные подходы и когда их применять

1. Точечные сенсоры (spot sensors): дешёвы и просты; подходят для ситуаций, где вероятность утечки локализована в одной точке (под конкретным прибором). Минус — чувствительны только в месте контакта.

2. Кабельные сенсоры: покрывают большую площадь и удобны для периметров. Лучше там, где возможна растекающаяся вода (подвалы, плиты, вокруг машин).

3. Потенциометрические/ёмкостные датчики: менее восприимчивы к коррозии, но дороже и сложнее в интеграции.

4. Системы со встроенным электромагнитным оповещением на трубопроводе: используются в коммерческих системах и требуют профессиональной установки.

5. Интеграция с умным клапаном: оптимальный сценарий — сеть датчиков + автоматически управляемый электроклапан на вводе воды. При срабатывании сигнал идёт на контроллер, и вода автоматически перекрывается. Минус — чуть более высокая стоимость и необходимость контроля совместимости протоколов.

Выбор зависит от бюджета, критичности объекта и готовности к автоматическому перекрытию воды.

Мини‑методология установки (пошагово)

1. Проинвентаризируйте зоны риска: подвала, насосной, у стиральной машины, под котлом, рядом с накопительным водонагревателем, около посудомоечной машины.
2. Выберите тип датчика: точечный для точек, кабельный для периметров.
3. Разметьте места установки кабеля и розеток; проверьте возможность проложить телефонный удлинитель RJ11 при необходимости.
4. Настройте устройство через приложение (MyDlink): создание аккаунта, подключение к Wi‑Fi, присвоение имени.
5. Физически установите кабель, закрепите клипсами, избегайте мест с механическим трением.
6. Проведите тест: смочите кабель, проверьте сирену и push‑уведомления, оцените задержку.
7. Настройте уведомления и действия: записи адресов, телефонов соседей/сервисов, опции повторных уведомлений.
8. Задокументируйте план действий: кто перекрывает воду, где находится главный кран, контакты экстренных служб.

Критерии приёмки

Система считается готовой, если выполнены следующие пункты:

• Устройство зарегистрировано в приложении и имеет уникальное имя по локации.
• Сенсорный кабель установлен и зафиксирован по проекту.
• Тестовый пролив воды моментально (≤5 с) вызывает локальную сирену и push‑уведомление на заранее указанные устройства.
• Приложение повторяет уведомления минимум каждые 5 минут, пока присутствует вода.
• Есть план действий (контакты соседей/сервисов) и наказания/права доступа описаны для управляющего.
• Регулярный чек‑лист (ежеквартальный или после каждого сезона) назначен ответственной роли.

Чек‑листы по ролям

Чек‑лист владельца жилья

• Убедиться, что датчик назван по локации.
• Протестировать срабатывание минимум раз в квартал.
• Проверить целостность кабелей и исправность клипс.
• Сохранить номера соседей/сервисов в карточке устройства в телефоне.

Чек‑лист управляющего / арендодателя

• Проверять журналы срабатываний после каждого инцидента.
• Проверять доступ к главному крану (маркировка и исправность).
• Проводить инспекцию мест установки при каждом посещении объекта.

Чек‑лист монтажника/сантехника

• Убедиться, что сенсорный кабель не проложен через зону возможного механического повреждения.
• Предложить опцию автоматического клапана при высоких рисках.
• Обозначить место установки и сделать фото для отчёта.

Матрица рисков и смягчающие меры

• Риск: потеря питания — Смягчение: UPS или резервная батарея для критичных зон.
• Риск: отсутствие интернета — Смягчение: настроить SMS‑оповещения через шлюз или локальную автоматизацию, иметь телефонный список для оповещений соседей.
• Риск: ложные срабатывания — Смягчение: правильно закреплённый кабель, защита от брызг, фильтр уведомлений.
• Риск: взлом облачного сервиса — Смягчение: сложный пароль, 2FA, сегментация сети для IoT‑устройств.

Безопасность и приватность

• Данные обрабатываются через облачный сервис производителя (в данном случае MyD‑Link). Внимательно прочитайте политику приватности производителя и настройте максимально строгие параметры доступа.
• Используйте уникальный пароль для учётной записи производителя и включите двухфакторную аутентификацию, если она доступна.
• По возможности поместите умные датчики в отдельную гостевую сеть Wi‑Fi или VLAN, чтобы ограничить доступ к основным устройствам и NAS.
• Регулярно обновляйте прошивку устройства в приложении.

Когда стоит добавить автоматический клапан

Если вы управляете арендой, коммерческой недвижимостью или просто не можете быстро реагировать на уведомления, разумно интегрировать датчики с автоматическим электромагнитным клапаном на вводе воды. Это уменьшает время реагирования до нуля, но требует:

• проверки совместимости протоколов и контроллера;
• оценки риска неправильного срабатывания (например, при ремонте без отключения устройств);
• дополнительного тестирования и резервирования питания для клапана.

Тест‑кейсы и приёмка системы

1. Функциональный тест: Смочить кабель — сирена сработала, push‑уведомление получено, лог записи создан.
2. Отказ питания: Отключить питание — проверить поведение локальной сирены и отсутствие push‑уведомлений.
3. Потеря интернета: Отключить роутер — сирена должна сработать локально; уведомления в облако не уходят.
4. Долговременная утечка: Оставить кабель во влаге на 30 минут — проверить интервалы повторных уведомлений и стабильность логирования.
5. Ложное срабатывание: имитировать брызги возле кабеля — документировать частоту ложных срабатываний и при необходимости перенастроить размещение.

Глоссарий (одно предложение — определение)

• Контактный/точечный датчик: простое устройство с двумя контактными площадками, срабатывающее в месте контакта с водой.
• Кабельный сенсор: провод с экспонированной жилой по длине, обнаруживающий воду вдоль трассы.
• WPS: упрощённый способ подключения устройства к Wi‑Fi нажатием кнопки на роутере и устройстве.
• Push‑уведомление: сообщение, которое приложение отправляет на ваш смартфон в реальном времени.

Вопросы и ответы

Q: Нужно ли платить подписку за уведомления?
A: Для MyD‑Link в базовом наборе уведомления и мониторинг являются бесплатными на момент написания статьи.

Q: Можно ли самостоятельно заменить сенсорный кабель на более длинный?
A: Да, разъём RJ11 стандартизирован, поэтому совместимые кабели‑сенсоры или телефонные удлинители обычно работают. Проверяйте совместимость и целостность кабеля.

Q: Уместна ли такая система в многоэтажном доме с общими стояками?
A: Да, но для общей безопасности здания лучше обсуждать централизованное решение с управляющей компанией (например, контроль и автоматическое перекрытие стояка), а точечные датчики применять локально в квартире.

Краткое резюме

Умный датчик утечки воды — недорогой и эффективный инструмент снижения риска затопления и дорогостоящего ремонта. Кабельные датчики дают гибкость в размещении, а облачные уведомления позволяют реагировать из любой точки мира. Для максимальной надёжности комбинируйте датчики с планом действий, резервным питанием и, при необходимости, автоматическим клапаном.

Изображение: D‑Link.
