Как предотвратить и устранять коробление при 3D‑печати

Что такое коробление и почему оно происходит в 3D‑печати

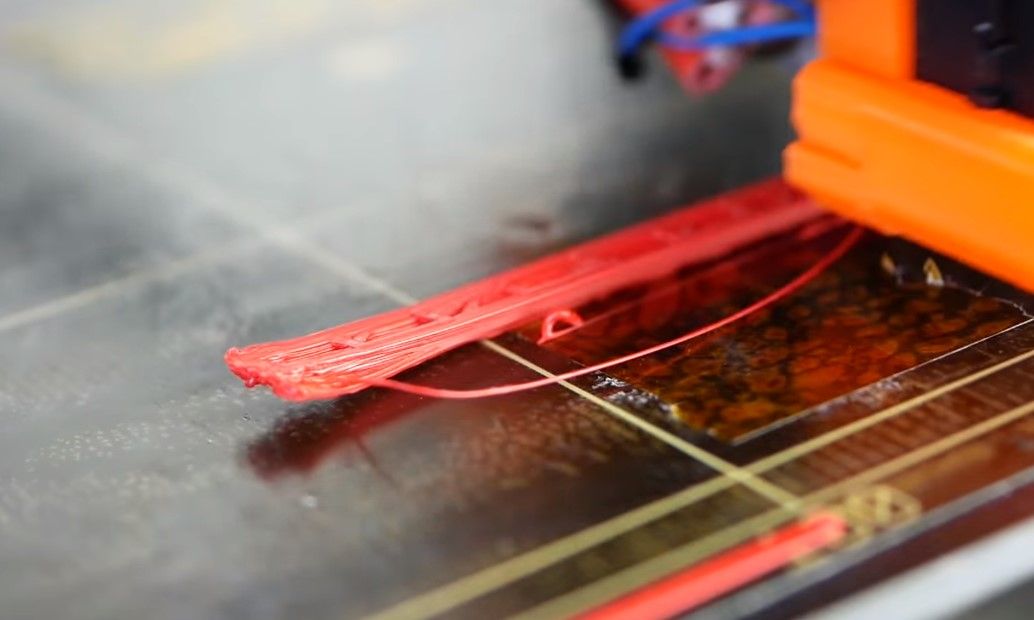

Коробление — это деформация печатной детали, которая возникает при неравномерном охлаждении и усадке пластика. Материал остывает неравномерно: края теряют тепло быстрее, чем центр, из‑за чего возникают внутренние напряжения. Если напряжения превышают силу сцепления с платформой, край отходит — появляется поднятие, изгиб или трещина.

Коротко:

• Причина: неравномерное охлаждение и усадка пластика.
• Где чаще: по периметру и в тонких участках.
• Наиболее подвержены: ABS, некоторые высокотемпературные композиты; менее подвержены — PLA в бытовых условиях.

Важно: стеклование (glass transition) — температура, при которой пластик перестаёт быть эластичным и начинает удерживать форму. Различие температур стеклования между слоями увеличивает риск коробления.

Основные причины коробления

Ниже — четыре наиболее частые причины и как они влияют на результат.

Температурный перепад

Если камера печати, платформа или внешняя среда имеют значительные перепады температуры, части модели остывают с разной скоростью. Быстрое охлаждение краёв вызывает сильную усадку в этих зонах и приподнятие. С другой стороны, слишком горячая платформа может смягчить нижние слои и вызвать просадку.

Примеры: открытый стол в холодной комнате; сильный поток воздуха от вентилятора; отсутствие корпуса при печати ABS.

Плохая адгезия к столу

Если деталь плохо прилипает к платформе, она легко оторвётся при усадке. Источники проблемы: неправильный уровень стола, высокая/низкая высота сопла, загрязнённая поверхность, неверный тип клея или отсутствие вспомогательных слоёв (brim/raft).

Неправильные настройки слайсера

Параметры печати — скорость, температура стенки, первый слой, ретракты, периметр, заполнение — всё это влияет на термические процессы. Неподходящий порядок печати (например, чередование тонких и толстых секций) может привести к локальным напряжениям и отслаиванию.

Слишком высокая скорость печати

Слишком быстрая печать не даёт расплаву правильно улечься и прилипнуть. Это увеличивает вероятность того, что нитка будет скручиваться, а не ложиться ровным слоем. Быстрая печать также снижает время термосвязи между слоями и ускоряет неравномерное охлаждение.

6 способов снизить риск коробления

Ниже — практические меры, применимые отдельно или в комбинации.

Дизайн: увеличьте отношение площади поверхности к объёму

Тонкие стенки и большие контактные поверхности снижают локальные внутренние напряжения. Правила:

• При возможности делайте модели тоньше или разбивайте объём на части.
• Добавляйте ребра жёсткости, чтобы распределить напряжение.
• Избегайте больших сплошных платформ без компенсационных разрезов.

Совет: для больших плоских деталей используйте фаски по краю или вырежьте окна, чтобы уменьшить однородную площадь, подверженную усадке.

Используйте опоры и периферийные слои (brim, raft)

Brim и raft расширяют площадь контакта с платформой и часто решают проблему подъёма краёв.

• Brim: один слой вокруг периметра. Легко снимается.
• Raft: несколько слоев, отделяющихся от детали. Даёт сильную фиксацию, но сложнее очистки.

Опоры (supports) помогают зафиксировать выступающие элементы и уменьшить деформации в сложных геометриях.

Контроль процесса охлаждения

Управляйте скоростью и направлением воздушного потока. Для ABS и других чувствительных к охлаждению материалов лучше закрытая камера без сильного обдува. Для PLA — наоборот: локальный контролируемый обдув улучшает качество, но уменьшает риск термических напряжений при тонких деталях.

Практика:

• Для ABS — выключить вентилятор первых 5–10 слоёв; печатать в корпусе.
• Для PLA — умеренный вентилятор, но избегать сквозняков и резкого контакта с кондиционером.

Нагреваемая платформа и корпус

Тёплая платформа удерживает нижние слои в пластичном состоянии дольше, снижая градиент температур. Закрытая камера помогает поддерживать равномерную температуру вокруг детали. Это особенно важно для ABS, ASA и нейлона.

Изменение настроек печати

Поднимите температуру внешнего периметра на 3–5 °C, уменьшите скорость периметра, увеличьте высоту первого слоя и скорость ретракта. Экспериментируйте с температурой сопла и платой в пределах рекомендуемых для конкретного филамента.

Практические диапазоны (типичные):

• PLA: сопло 190–220 °C, стол 50–70 °C.
• PETG: сопло 230–250 °C, стол 70–90 °C.
• ABS: сопло 230–260 °C, стол 90–110 °C.

Эти диапазоны — отправная точка. Проверяйте спецификации производителя филамента.

Замедлите скорость печати

Снизьте общую скорость печати и скорость первого слоя. Медленная печать даёт лучшее укладывание нити и более прочную связь между слоями, уменьшает шанс скручивания нити и облегчает прилипание к платформе.

Когда стандартные методы не помогают

Иногда коробление неустранимо базовыми способами. Что делать в таких случаях:

• Материал высокочувствительный: рассмотрите смену филамента на менее капризный (PETG, PLA‑смеси) или добавьте адгезивную подложку с высокой температурной стойкостью.
• Большая плоская деталь: разбейте модель на несколько элементов и склейте после печати.
• Промышленные требования к точности: используйте профессиональные принтеры с контролируемой камерой и нагревом.

Контрпример: при печати тонких декоративных элементов в PLA в холодном помещении замена на ABS обычно ухудшит ситуацию, поскольку ABS требует более стабильной и тёплой камеры.

Альтернативные подходы

• Механическая обработка после печати: фрезеровка плоскостей или шлифовка для компенсации малых деформаций.
• Химическая постобработка: для ABS обработка ацетоном может выровнять мелкие дефекты, но не исправит крупное коробление.
• Комбинированные технологии: печать с разрезной конструкцией и последующая полная термообработка (annealing) для стабилизации формы.

Модель рассуждения и эвристики при отладке

• Правило 1: сначала проверьте уровень и чистоту стола — это 50 % успеха.
• Правило 2: если проблема повторяется на нескольких моделях — ищите в калибровке и температуре, а не в модели.
• Правило 3: меняйте один параметр за раз и делайте контрольный тест — так вы найдёте причинно‑следственную связь.

Быстрый справочник по материалам

• PLA: лёгкий в печати, низкий риск коробления, чувствителен к сквознякам.
• PETG: баланс прочности и усадки, умеренный риск коробления.
• ABS/ASA: высокий риск коробления без тёплой камеры и правильной адгезии.
• Нейлон/ПЭТ‑А: сильная усадка, требует специальных адгезивов и корпуса.

Чек‑листы ролей (оператор, дизайнер, менеджер печати)

Оператор перед стартом печати:

• Выверить уровень стола.
• Очистить поверхность от пыли и жиров.
• Проверить температуру сопла и стола.
• Включить обогрев корпуса при необходимости.
• Убедиться в правильном первом слое (ширина, высота).

Дизайнер модели:

• Минимизировать большие плоские участки.
• Добавить фаски и отверстия компенсации напряжений.
• Запланировать места для крепления (brim/raft).

Менеджер печатного парка:

• Хранение филамента в сухости.
• Стандартизировать профили слайсеров для типовых материалов.
• Вести журнал неудачных печатей и применённых исправлений.

Пошаговый план перед печатью (SOP)

1. Подготовка поверхности: очистить и при необходимости нанести адгезив.
2. Калибровка: выровнять стол и проверить высоту первого слоя.
3. Настройки слайсера: выбрать профиль для конкретного филамента и модели.
4. Прогрев: предварительно нагреть стол и камеру.
5. Тестовый первый слой: наблюдать и корректировать высоту/скорость.
6. Наблюдение за первыми 5–10 мм печати и корректировка охлаждения.
7. Документация: записать параметры и результат для повторяемости.

План действий при короблении (инцидент‑рутбук)

Если на печати появилось коробление:

1. Немедленно остановить печать (если поднимается край) или снизить скорость и температуру.
2. Оценить степень: небольшой подъём (до 1–2 мм) vs критический (видимое отслаивание).
3. Попробовать временные меры: добавить обдув/переключить на печать в корпусе, уменьшить обдув для ABS.
4. Повторно откалибровать стол и высоту сопла.
5. Перезапустить с увеличенным brim/raft или изменить температурную стратегию.
6. Если не помогло — распечатать образец (20×20 мм) с текущими настройками и проанализировать.

Критерии приёмки печати

• Края плотно прилегают к столу по всему периметру.
• Перемещения и верхний периметр не имеют заметных изгибов.
• Нет трещин между слоями в критичных местах.
• Геометрическая точность в допустимом допуске проекта (зависит от требований).

Тестовые случаи и приёмочные наборы

Минимальный набор тестов перед серийной печатью:

• Тест адгезии 100×100 мм: печать квадратной пластины и измерение деформации.
• Первый слой: визуальная проверка ширины дорожки и заполнения.
• Стресс‑тест: деталь с тонкими ребрами и большими плоскими участками.

Критерий успеха: деформация менее допустимой величины (например, <1 % для размеров модели) и отсутствие отслаивания в критичных областях.

Шаблон параметров слайсера (чел‑шит)

PLA:

• Сопло: 200 °C (190–210).
• Стол: 60 °C.
• Первый слой: скорость 20–25 мм/с, высота 0,2–0,25 мм.
• Обдув: 100 % после 2–3 слоёв.

PETG:

• Сопло: 240 °C (230–250).
• Стол: 75–85 °C.
• Первый слой: 20–30 мм/с.
• Обдув: 30–50 %.

ABS:

• Сопло: 240–250 °C.
• Стол: 100 °C.
• Корпус: закрытый, температура 40–60 °C внутри.
• Обдув: выключить первые 10–15 слоёв.

Примечание: эти значения — ориентир. Подстройте под ваш филамент и принтер.

Неблагоприятные случаи и когда менять стратегию

• Если коробление стабильно повторяется только у конкретной модели — проблема в геометрии. Разбейте модель.
• Если проблема возникает только при смене партии филамента — проверьте влагопоглощение и состав филамента.
• Если дефект появляется на разных принтерах — проверьте общие условия помещения и постпроцессинг.

Краткий глоссарий

• Коробление: деформация детали из‑за неравномерной усадки.
• Brim: однослойный выступ по периметру для увеличения адгезии.
• Raft: многослойная подложка, печатаемая перед деталью.
• Glass transition: температура, при которой пластик теряет упругость.

Конец: сводка и рекомендации

Коробление — управляемая проблема. Самая быстрая победа достигается через базовую калибровку стола и контроль температуры. Если вы печатаете критичные детали, внедрите SOP, ведите учёт партий материала и используйте контрольные тесты перед серийной печатью.

Важные заметки:

• Всегда меняйте один параметр за раз при отладке.
• Фиксируйте результаты и собирайте короткие отчёты по каждой неудачной печати — это ускорит поиск закономерностей.

Спасибо за внимание. Примените чек‑лист и начните с простых тестов: квадрат 100×100 мм и контроль первого слоя.
