Как мониторить энергопотребление и выход USB‑устройств

Быстрые ссылки

• Зачем это нужно

• Что нужно

• Что можно измерить

Если вы подозреваете, что ваше зарядное устройство отстаёт от заявленных характеристик или новый повербанк реально не выдаёт обещанные mAh, не обязательно иметь лабораторию — достаточно простого USB‑тестера и пары минут для измерений. Ниже — подробный перевод методики, объяснения показаний и набор практических сценариев, когда и как измерять.

Зачем это нужно

В эпоху множества смартфонов, планшетов, камер и переносных аккумуляторов мы всё чаще зависим от USB‑порта: в автомобиле, на рабочем столе, в розетке. Дешёвые адаптеры и встроенные автомобильные порты иногда не соответствуют ожиданиям: зарядки становятся медленными, устройства могут разряжаться во время использования, а повербанки — не выдавать полной ёмкости.

Тестирование позволяет:

• Проверить, соответствует ли выход зарядного заявленным значениям напряжения и тока.
• Убедиться, что повербанк отдаёт реальную ёмкость, а не только маркетинговое значение.
• Сравнить несколько зарядных устройств между собой.

Важно понимать, что недорогой USB‑тестер — это инструмент для быстрого бытового контроля, а не замена лабораторного стенда. Для глубоких исследований нужны осциллографы, анализаторы шумов и стенды с высокой точностью.

Что нужно

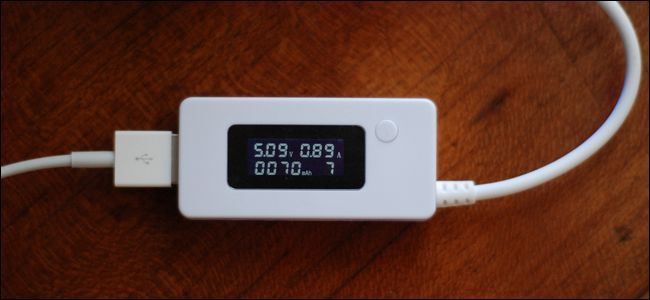

Сердцем эксперимента является USB‑тестер. На рынке много моделей: от совсем дешёвых без отзывов до более дорогих с обширными возможностями. Мы описываем общий подход на примере бюджетной модели PowerJive USB Power Meter (в тексте встречается цена $9.99 как ориентация) — устройство, которое показывает напряжение, ток, общий подсчёт mAh, сохраняет профили устройств и выдает предупреждение при выходе параметров за пределы.

Что учитывать при выборе тестера:

• Диапазон измеряемого напряжения и тока (обычно 3.5–7 В и до 3–5 А для бытовых моделей).
• Наличие подсчёта mAh/Wh для тестирования повербанков.
• Память для нескольких измерений или возможность сброса между замерами.
• Точность и погрешность (часто не указываются точно в дешёвых моделях).

Важно: эконом‑модель стоит своих денег как приближённый инструмент для домашнего тестирования. Она не заменит лабораторное оборудование при анализе шума, пульсаций напряжения, частотных характеристик или нестабильных переходных процессов.

Что можно измерить

С помощью простого USB‑тестера вы сможете получить практическую информацию в трёх основных областях:

• Напряжение на USB‑порте
• Ток, который устройство потребляет или который выдаёт порт
• Объём переданной энергии в mAh или Wh (полезно для проверки повербанков)

Напряжение USB‑порта

Напряжение — один из ключевых показателей. Сильное отклонение вниз (пониженное напряжение) может мешать нормальной работе устройства, а сильное превышение — потенциально повредить электронику. На практике большинство портов держит напряжение в узком диапазоне и редко становится опасным для потребителя.

Как использовать данные измерения:

• Подключите тестер между портом и кабелем с устройством. Посмотрите на показания вольтметра.
• Нормальный диапазон для стандартного USB‑выхода примерно 4.75–5.25 В. Многие бытовые измерения показывают значения 4.92–5.15 В как типичные.

Что это означает:

• Если вольтаж стабильно ниже 4.7–4.8 В — возможны проблемы с кабелем, контактами или самим источником.
• Если явно выше 5.3–5.5 В — стоит прекратить использование и измерить на другом приборе (опасность превышения).

Ток выхода USB‑порта

Ампераж — та область, где чаще всего возникают претензии. Низкий ток означает медленную подзарядку или полную невозможность зарядить энергоёмкие устройства в процессе их использования.

Ключевые моменты:

• Тестер показывает фактический ток, который «тянет» подключённое устройство, а не максимальный возможный ток порта.
• Для корректной оценки протестируйте одно и то же устройство на разных портах или зарядниках. Если тот же девайс потребляет существенно больше тока на другом источнике — значит первый источник ограничивает выдачу.

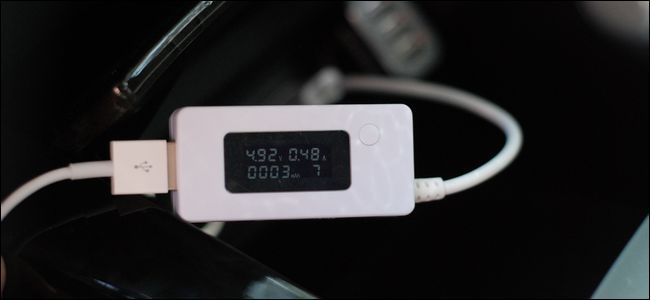

Пример: в автомобиле встроенный USB‑порт показал 0.48 A. При подключении того же телефона к внешнему качественному зарядному устройству в гнезде прикуривателя ток вырос до 0.92 A. Это показывает, что порт на консоли не даёт достаточной мощности для быстрой зарядки.

Что учитывать при интерпретации:

• Устройство само регулирует потребление. Если телефон почти заряжен, ток снизится.
• Некоторые протоколы зарядки (Quick Charge, USB‑PD и т. п.) требуют согласования с зарядным устройством для повышения тока и напряжения. Бюджетные тестеры могут не взаимодействовать с этими протоколами полноценно.

Потребление энергии и разряд повербанка

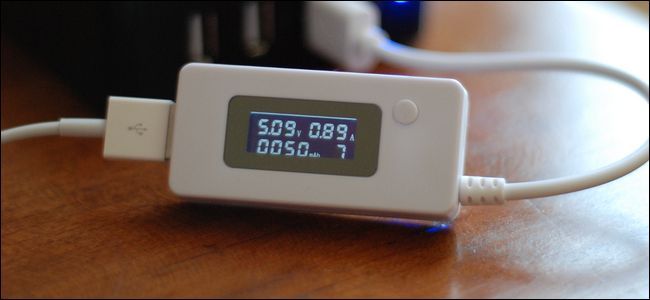

Тестер полезен для проверки того, сколько mAh реально отдал повербанк. Метод прост:

1. Подключите тестер между повербанком и нагрузкой (или устройством), поставьте постоянную нагрузку или используйте устройство до полного разряда повербанка.
2. После полного разряда посмотрите на суммарный отсчёт mAh или Wh на тестере.
3. Сравните полученное значение с заявленной ёмкостью повербанка.

Несколько замечаний:

• Номинальная ёмкость повербанка обычно указывается в мА·ч на внутреннем элементе (обычно при 3.7 В), но USB‑выход имеет 5 В, и преобразование сильно влияет на итоговую отдачу. Поэтому цифры редко совпадают.
• Потери на преобразовании, нагрев, старение батареи и качество электроники приводят к реальному выходу обычно ниже заявленного.
• Для расчёта эффективной отдачи лучше сравнивать Wh: умножьте мAh на напряжение (внутреннюю или выходную) для корректной оценки.

Как проводить базовый тест шаг за шагом

Мини‑методика для домашней проверки зарядного или повербанка:

1. Подготовьте тестер, кабели и устройство с известным поведением (например, смартфон с заряженным до 50% аккумулятором).
2. Сбросьте все фоновые процессы на смартфоне или включите режим полёта, чтобы получить стабильную базовую нагрузку (если вы хотите измерить максимальную выдачу порта, нагрузите устройство активной задачей или используйте электронную нагрузку).
3. Вставьте USB‑тестер между портом и кабелем, подключите устройство.
4. Подождите 1–2 минуты, чтобы показания устоялись, и снимите значения напряжения и тока.
5. Для проверки максимальной отдачи используйте нагрузку, способную фиксировать потребление (например, тестовую нагрузку с заданным сопротивлением) или повторите с устройством, когда оно разряжено и будет «тянуть» больше.
6. Для повербанка дайте устройству разрядиться полностью через тестер и прочитайте суммарные mAh.

Критерии приёмки

• Напряжение находится в пределах 4.75–5.25 В под нагрузкой.
• Ток соответствует заявленным значениям порта/зарядного в типичных условиях (например, 1 A, 2.1 A, 2.4 A). Отклонение в 10–20% может считаться приемлемым для недорогого оборудования.
• Повербанк отдаёт разумную долю своей номинальной ёмкости с учётом преобразований (обычно 60–80% от номинала при переходе от 3.7 В к 5 В). Заметьте, это эмпирическая оценка — точные числа зависят от качества преобразователя и состояния батарей.

Где тестер даёт неточные или неполные данные

Important: Недорогой USB‑тестер ограничен в следующих аспектах:

• Он не измеряет временные пульсации и высокочастотные шумы, которые может выявить осциллограф.
• Он не всегда корректно взаимодействует с протоколами быстрый заряд, поэтому показания пиковых токов при согласовании могут быть искажены.
• Точность мAh/Wh может отличаться от лабораторной на несколько процентов или более в зависимости от модели и калибровки.

Когда это особенно важно:

• При анализе помех, нестабильности питания или диагностике коротких импульсных сбоев нужен осциллограф и специализированные датчики.
• Для сертификационных измерений и гарантийных споров — лабораторное оборудование и стандарты.

Альтернативные подходы

• Мультиметр высокого класса для поканальных измерений тока и напряжения (используется для более точных ручных замеров).
• Осциллограф для анализа шумов, пульсаций и переходных процессов.
• USB‑нагрузка (электронная нагрузка) для воспроизведения стабильной заданной нагрузки при проверке максимальной выдачи порта.
• Kill‑a‑Watt или аналогичные счётчики для измерения потребления от сети переменного тока, если нужно измерить энергетические потери зарядного устройства в стене.

Когда метод не сработает

• Если устройства используют продвинутые зарядные протоколы, не распознаваемые тестером, показания тока/напряжения могут быть некорректны.
• Если кабель низкого качества, падение напряжения в проводе исказит показания и даст неверное представление о реальной выдаче порта.
• Если тест проводится без учёта состояния батареи тестового устройства (например, устройство почти полностью заряжено), вы получите низкие токи и неверную оценку.

Рекомендации по интерпретации показаний

• Всегда повторяйте замер несколько раз и при необходимости на разных кабелях.
• Для повербанков выполняйте несколько циклов разряда/заряда — это покажет стабильность отдачи и возможные ухудшения.
• Сравнивайте одно и то же устройство с разными источниками питания для выявления слабых портов.

Практический чек‑лист для разных ролей

Для домашнего энтузиаста

• Иметь один USB‑тестер с подсчётом mAh.
• Тестировать новые кабели и адаптеры перед покупкой (если возврат возможен).
• Проводить разовый тест повербанка при покупке.

Для автолюбителя

• Проверить встроенные порты в автомобиле под нагрузкой, особенно если устройство часто разряжается во время поездок.
• Сравнить встроенный порт с портом через адаптер в прикуриватель.

Для администратора офиса или IT‑специалиста

• Тестировать зарядники и док‑станции перед массовой покупкой.
• Проверять совместимость с устройствами сотрудников (особенно если используются планшеты и ноутбуки с повышенным энергопотреблением).

Набор тестов и критерии приёмки

Тест 1. Базовая проверка напряжения

• Подключите тестер к порту с неотключённым устройством.
• Убедитесь, что V = 4.75–5.25 В под нагрузкой.
• При V < 4.7 В или V > 5.3 В — повторите измерение с другим кабелем и другим тестером.

Тест 2. Сравнение ампер на разных источниках

• Возьмите одно и то же устройство с примерно одинаковым уровнем заряда.
• Подключите к порту A, снимите показания тока через 30–60 с.
• Подключите к порту B (качественный адаптер) и снимите показания.
• Если ток на порту A значительно ниже (например, вдвое), порт A явно слабее.

Тест 3. Проверка ёмкости повербанка

• Полностью зарядите повербанк.
• Подключите тестер и постоянную нагрузку или устройство до полного разряда повербанка.
• Запишите суммарные mAh. Сравните с заявленными характеристиками с учетом преобразования напряжений.

Критерии приёмки для повербанка

• Отдача в mAh заметно ниже номинала — это норма, но если итог <50% от заявленного — это повод для претензии к качеству.
• Устойчивое сокращение отдачи по результатам нескольких циклов указывает на деградацию аккумуляторных элементов или плохую электронику.

Краткая таблица с типичными значениями и пояснениями

Факт‑бокс

• Обычное USB‑напряжение: ~5 В
• Допустимый бытовой диапазон: 4.75–5.25 В
• Типичные токи для зарядки телефонов: 0.5–2.4 A
• Типичные токи для планшетов: 1–3 A
• Проверка повербанка: реальная отдача обычно 60–80% от номинала в мAh при переходе 3.7 В→5 В

Сопутствующие замечания по безопасности

• Не используйте явно повреждённые кабели или адаптеры во время тестирования.
• Если замечаете постоянное повышение напряжения выше безопасной зоны, прекратите использование и проверьте устройство на другом оборудовании.
• Тестируйте повербанк на хорошо проветриваемой поверхности, так как при разряде может выделяться тепло.

Глоссарий в одну строку

• Напряжение (V) — электрический потенциал между двумя точками.
• Ток (A) — скорость движения электрического заряда.
• mAh — миллиампер‑час, единица электрической ёмкости аккумулятора.
• Wh — ватт‑час, мера энергии (mAh × V / 1000 = Wh).
• Пульсации — высокочастотные колебания напряжения, не видимые на медленных тестерах.

Пример краткой интерпретации реального случая

Симптом: телефон почти не заряжается при подключении в автомобильный порт. Тест: на встроенном порту снято 0.48 A, на внешнем адаптере 0.92 A. Вывод: встроенный порт не обеспечивает достаточной мощности, стоит заменить адаптер в прикуриватель или использовать отдельный качественный зарядник.

Когда обращаться к профессионалам

• Если нужно проводить сертификационное тестирование или фиксировать показатели для гарантии.
• Если наблюдаются помехи, перегорание или нестабильность питания, которые требуют осциллографа и спектрального анализа.

Заключение

USB‑тестер — простой и доступный инструмент для быстрой домашней проверки напряжения, тока и общей отдачи повербанка. Он не заменит полноценную лабораторную диагностику, но поможет:

• Выявить слабые порты и неэффективные зарядные устройства.
• Сравнивать поведение одного и того же устройства на разных источниках питания.
• Проверять реальную отдачу повербанков.

Важно делать повторные измерения, контролировать кабели и учитывать особенности протоколов быстрой зарядки. Для глубоких и критичных проверок лучше прибегать к профессиональному оборудованию.

Если у вас есть конкретный вопрос о зарядных устройствах, батареях или портативной электронике, напишите на адрес ask@howtogeek.com и команда постарается ответить.

Краткое резюме

• USB‑тестер даёт быстрые практические данные по напряжению, току и mAh.
• Интерпретируйте данные с учётом того, что устройства сами регулируют потребление.
• Для анализа шумов и переходных процессов нужен осциллограф.
