Как собрать совместимую с Philips Hue светодиодную ленту дешевле

Быстрые ссылки

• Что понадобится

• Сборка и подключение

• Подключение к Hue

Цены на готовые опции Philips Hue выглядят привлекательно по удобству, но дорого по стоимости, особенно когда речь про Hue LightStrips. Если вы готовы немного поработать руками, можно получить похожую функциональность значительно дешевле — и управлять лентой через приложение Hue.

Важно: самодельная система работает через Zigbee и интегрируется в приложение Hue, но не поддерживает HomeKit/Hue Sync и не обеспечивает столь же мягких переходов, как официальные устройства.

Что понадобится

Кратко: нужны лента, контроллер и блок питания. Контроллеры, совместимые с Hue, чаще всего продаются на Aliexpress и отправляются из Китая — учтите ожидание доставки.

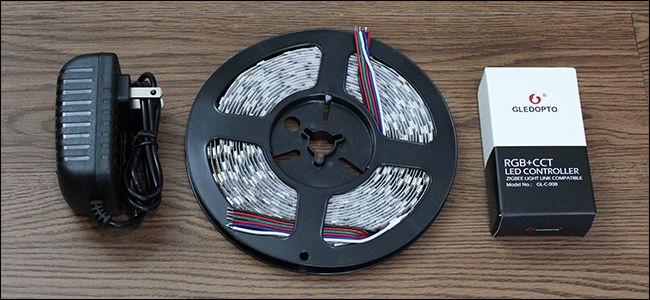

Список компонентов:

• Gledopto ZigBee RGB+CCT LED Controller — модуль управления, который поддерживает и цвет, и изменение цветовой температуры белого света.
• Пятиметровая RGB+CCT светодиодная лента — её можно укоротить по меткам или соединять коннекторами для увеличения длины.
• Блок питания 12V 3A — хватает для ленты до 5 м. Для большей длины выбирайте 5A или распределённое питание.

Итоговая стоимость такой сборки у автора составила $43.90. Аналогичная длина в официальном наборе Hue стоила бы около $170 без учёта налогов.

Важные замечания о безопасности и совместимости

• Используйте блок питания с защитой от короткого замыкания и перегрева.
• Провода не должны касаться друг друга на «вырезанном» конце ленты — это исказит цвета.
• Контроллеры от третьих сторон работают по Zigbee, но возможно несовпадение функционала в будущих обновлениях приложения Hue.

Сборка и подключение

Сборка занимает 5–15 минут и не требует специальных навыков. Работайте на ровной поверхности, используйте маленькую отвёртку или шариковую ручку для зажима клемм.

1. Подготовьте ленту: если она длиннее, чем нужно, отрежьте её по меткам. Убедитесь, что срез аккуратный и изолируйте неиспользуемые контакты.

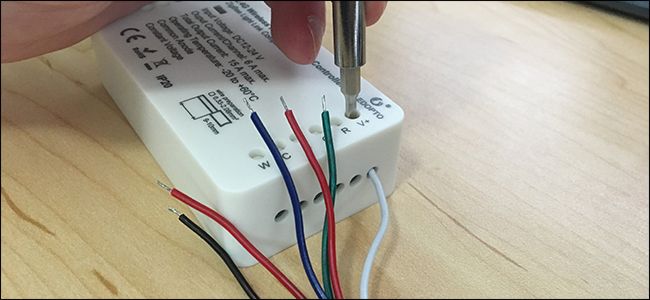

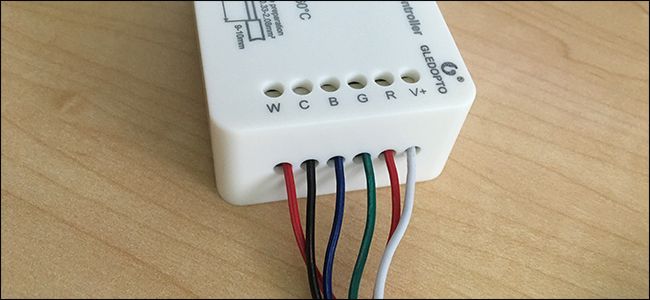

2. Возьмите конец ленты с шестью проводами и вставьте их в соответствующие клеммы контроллера. Для фиксации нажмите на зажим (маленькой отвёрткой или ручкой), вставьте провод и отпустите.

Подписи контактов и соответствие проводов (проверьте по вашей ленте — маркировка может отличаться):

• Белый провод — V+ (не путать с отдельным входом W).
• Синий провод — соответствующий каналу (обычно B).
• Один из красных проводов, тот что рядом с синим — R (красный канал).
• Второй красный провод — W (канал белого света).

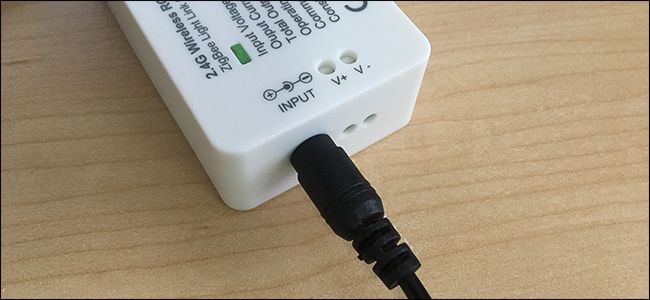

3. После подключения проводов вставьте блок питания в разъём контроллера и включите в сеть.

4. Лента должна сразу загореться. Если нет — проверьте индикатор состояния на контроллере (зеленый свет) и плотность соединений проводов.

Полезные проверки при проблемах:

• Индикатор на контроллере горит — контроллер получает питание.
• Индикатор не горит — проверьте блок питания и розетку.
• Цвета отображаются неверно — проверьте, не соприкасаются ли оголённые концы проводов; повторно перепроверьте соответствие контактов.

Совет: аккуратно подрезайте изоляцию и используйте термоусадку или изоленту на срезах, чтобы изолировать оголённые контакты.

Подключение к Philips Hue

Подключение самодельной ленты к мосту Hue происходит так же, как для любой другой лампы Hue.

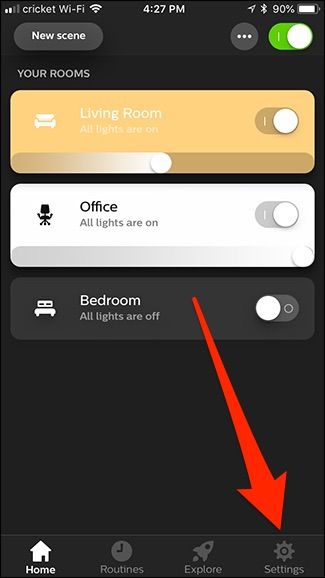

1. Откройте приложение Hue и перейдите в Настройки.

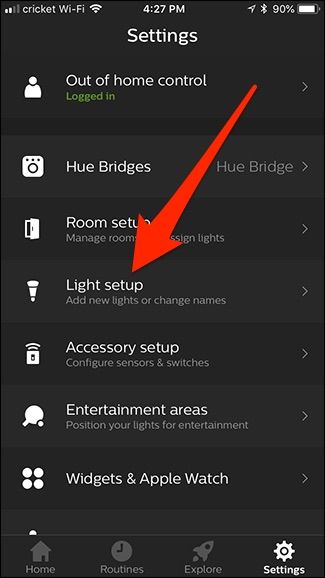

2. Выберите Настройка света (Light Setup).

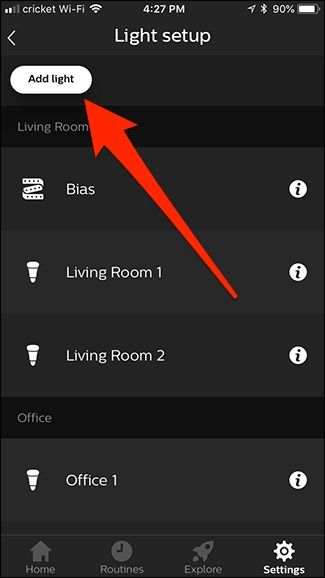

3. Нажмите Добавить свет.

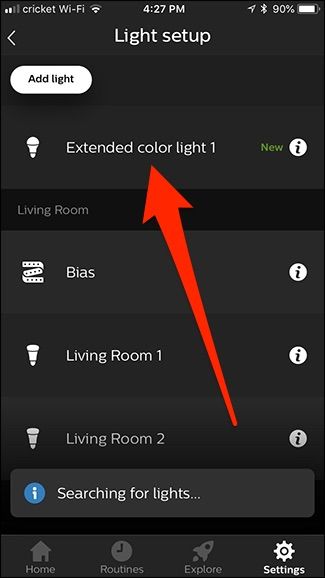

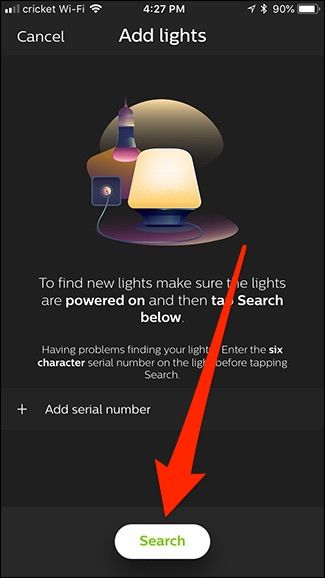

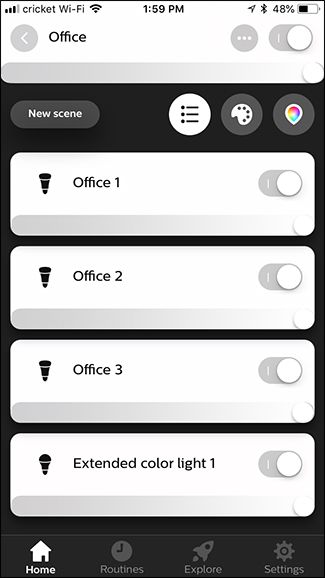

4. Запустите Поиск. Приложение автоматически обнаружит контроллер как новый «Extended Color Light» или подобное название.

5. Добавьте свет и привяжите его к комнате через Настройку комнаты.

После добавления лента работает как обычный Hue-освещение внутри приложения.

Ограничения и что не работает

• Нет поддержки HomeKit — лампа не появится в приложении Apple Home.
• Нет интеграции с Hue Sync — синхронизация подсветки с видео/играми недоступна.
• Переходы при димминге и включении/выключении могут быть резкими и менее плавными.

Если эти функции для вас критичны, сомнительная экономия может не стоить потраченных усилий.

Сравнение затрат и быстрый факт-бокс

Факт: при базовой сборке вы экономите порядка 75% стоимости по сравнению с официальным набором, но теряете часть интеграций и плавности управления.

Альтернативные подходы и когда это не подходит

Альтернатива 1 — готовые контроллеры с поддержкой Wi‑Fi: проще в установке, но часто не интегрируются с Hue Bridge.

Альтернатива 2 — покупать официальные расширения Hue: гарантированные апдейты, плавные эффекты, высокое качество, но выше цена.

Когда не стоит собирать DIY:

• Если вам нужна интеграция с HomeKit или Hue Sync.
• Если вы хотите идеальную плавность при димминге и при смене цветов.
• Если вы не готовы ждать доставки контроллера из Китая или не доверяете сторонним устройствам в сети.

Чек-листы по ролям

Чек-лист для DIY-инсталлятора:

• Купить Gledopto ZigBee RGB+CCT контроллер.
• Купить пятиметровую RGB+CCT ленту и 12V 3A блок питания.
• Подготовить инструменты: маленькая отвёртка, нож для зачистки, изолента.
• Собрать, подключить и проверить работу ленты.
• Подключить к приложению Hue и привязать к комнате.

Чек-лист для интегратора умного дома:

• Проверить совместимость контроллера с текущей версией моста Hue.
• Убедиться в наличии защищённой сети Zigbee и резервных точек питания.
• Провести тесты переходов и отклика в сценариях освещения.

Чек-лист для арендатора:

• Используйте двусторонний скотч и минимальные сверления.
• Прокладывайте провода аккуратно, чтобы вернуть помещение в исходное состояние.

Критерии приёмки

• Лента загорается и реагирует на команды через приложение Hue.
• Цвета соответствуют выбранным в приложении (в разумных пределах).
• Нет посторонних мерцаний или заеданий при обычном использовании.
• Контакты и срезы изолированы, блок питания не перегревается.

Краткая методология тестирования

1. Визуальная проверка: индикатор контроллера горит, лента светится.
2. Проверка каналов: по очереди включите R, G, B, W для проверки каждого канала.
3. Тест димминга: плавно меняйте яркость от 0 до 100% и обратно.
4. Интеграционный тест: включите/выключите из приложения Hue, добавьте в сценарий.

Краткий глоссарий

• Zigbee — протокол беспроводной связи для умных устройств.
• RGB+CCT — лента с цветными диодами и регулируемой цветовой температурой белого света.
• Hue Bridge — центральный контроллер экосистемы Philips Hue.

Риски и рекомендации по смягчению

• Риск: несовместимость с будущими обновлениями Hue. Митигировать: держать резервные официальные устройства для критичных зон.
• Риск: короткое замыкание на незаконченных срезах. Митигировать: использовать термоусадку и изоляцию.
• Риск: задержка доставки контроллера. Митигировать: заказать заранее или выбрать локальные магазины с Zigbee-контроллерами.

Заключение

Самодельная лента — это доступный способ получить длинную RGB+CCT подсветку, управляемую через приложение Hue. Она экономит много денег и достаточно проста в сборке. Однако учтите ограничения по интеграциям и плавности эффектов. Если вам важна полная функциональность экосистемы Hue или HomeKit, выбирайте официальные продукты.

Краткий план перед началом: купите компоненты, подготовьте инструменты, соберите и протестируйте на безопасной поверхности, подключите к Hue и настройте в комнате.

Сводка основных пунктов ниже.

W — белый канал (реальный белый провод подсоединяется к V+), R — красный канал, следите за правильной раскладкой проводов.

Важно: если вы не уверены в электрике, обратитесь к специалисту.
