Как синхронизировать праздничную иллюминацию с музыкой с помощью QLC+

Учитесь новому навыку: заставить праздничные гирлянды мигать в такт музыке. Это похоже на роль диджея, только круче — вы управляете светом. Перед тем как начать, полезно ознакомиться с общими принципами интеллектуального освещения и протоколом DMX.

Что такое QLC+ и зачем он нужен

QLC+ — это кроссплатформенный форк проекта Q Light Controller с дополнительными функциями и активной разработкой. Он совместим с множеством открытых и брендовых DMX-устройств и позволяет проектировать сцены, записывать последовательности и воспроизводить шоу. Для домашних проектов обычно хватает одной «вселенной» (universe) DMX.

Определение: DMX — стандартный цифровой протокол для управления сценическим оборудованием (освещение, дым-машины, движущие головы и т. п.).

Важно: дешёвые USB→DMX адаптеры на базе FTDI иногда плохо поддерживаются в macOS. На таких адаптерах удобнее работать в Windows.

Что потребуется

• USB→DMX интерфейс — простые OpenDMX/FTDI-адаптеры начинаются примерно от 30 USD.
• Хотя бы одно DMX-устройство — например, DMX RGB контроллер (примерно 20–30 USD).
• Лента RGB с общей анодной схемой (common-anode) или отдельные RGB-модули, совместимые с контроллером.
• Компьютер с QLC+ (скачать с официального сайта QLC+).

Важно: цены и доступность зависят от региона; в России ориентируйтесь на локальные магазины электроники.

Интерфейс QLC+ — с чего начать

Основная рабочая область — вкладка Show. QLC+ имеет режимы «дизайн» и «воспроизведение» (верхний правый угол, иконки стоп/плей). Для редактирования оставайтесь в режиме дизайна — изменения фейдеров применяются в реальном времени и влияют на устройства. Для предпросмотра переключайтесь в режим воспроизведения.

Совет: если вы попытаетесь проиграть сцену в режиме дизайна, текущие настройки фейдеров могут переопределить секвенсер.

Понятие «прибор» (fixture)

Прибор (fixture) — это любое DMX-управляемое устройство: светильник, дым-машина, лазер и т. д. Каждый прибор получает DMX-адрес от 1 до 512 и занимает 1 или несколько каналов в зависимости от возможностей.

Примеры: дым-машина может занимать 1 канал (вкл/выкл), RGB-контроллер — 3 канала (R, G, B), сложная движущая голова — десятки каналов.

Адрес задаётся с помощью DIP-переключателей в бинарном представлении (веса: 1,2,4,8,16,32,64,128,256). Если десятый переключатель есть — он обычно отвечает за режим прибора, а не за адрес.

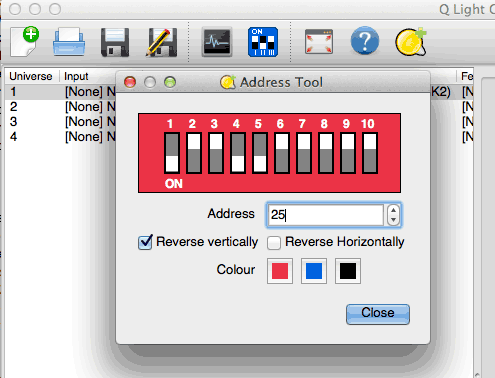

Практическое объяснение: чтобы выставить адрес 25, включите переключатели с весами 1, 8 и 16 (1+8+16=25). QLC+ содержит полезный калькулятор DIP-переключателей — проверьте совпадение с тем, как ваш прибор трактует положение ON/OFF, иногда маркировка «ON» означает «вкл назад».

Кабели и разъёмы

В практике DMX используют три типа разъёмов:

• 5-пиновый XLR — профессиональный стандарт.
• 3-пиновый XLR (микрофонный) — часто у потребительских устройств.

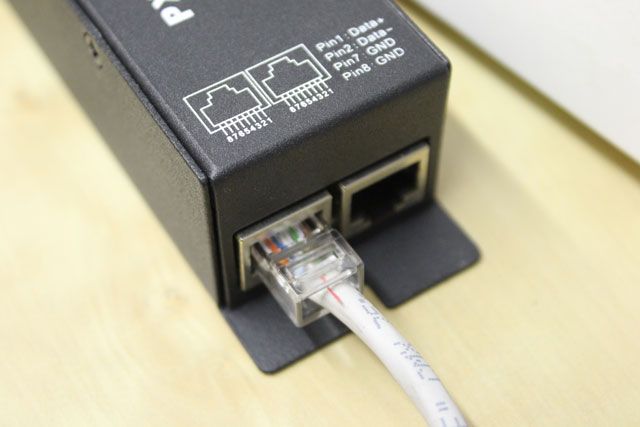

• RJ-45 (Ethernet) — используется некоторыми производителями из-за низкой цены кабеля.

Важно: не путайте DMX-сеть с бытовой Ethernet-сетью. Хотя кабель может быть тот же (Cat5/Cat6), протоколы — разные; подключать DMX-устройства к домашнему маршрутизатору нельзя.

Каждое DMX-устройство имеет вход (IN) и выход (OUT), и устройства строят цепочку (daisy chain). Адреса не обязаны идти подряд, главное — чтобы данные в каждом кадре содержали информацию для каждой позиции.

Практическое правило прокладки кабеля: минимальное сопротивление и отсутствие разъемов в середине цепи; если цепь длинная, используйте терминатор в конце (120 Ω).

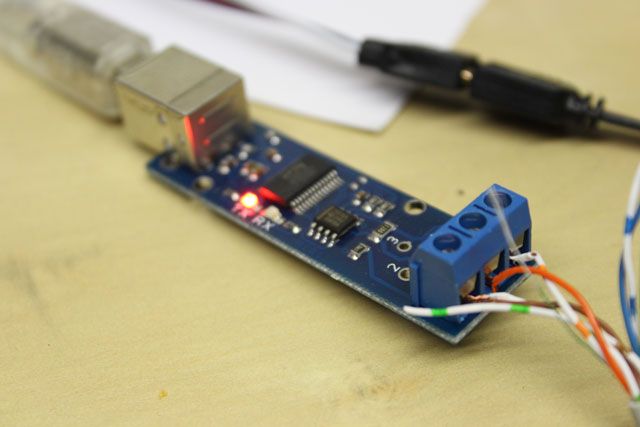

Установка USB→DMX устройства

1. Скачайте драйверы для вашего адаптера. Для FTDI-адаптеров используйте официальные драйверы FTDI; OpenDMX-адаптеры могут иметь свои проприетарные драйверы (BitBang и т. п.).
2. Подключите адаптер к компьютеру и убедитесь, что система его распознаёт (сериал/имя). В Windows это может быть COM-порт.

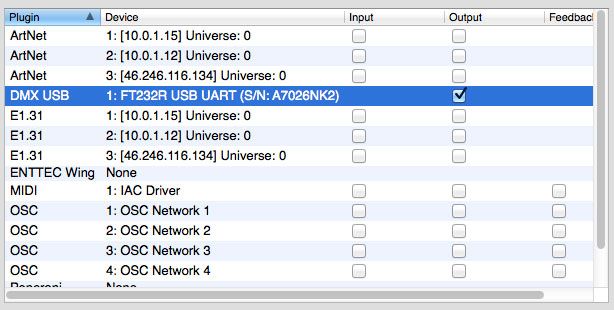

3. В QLC+ откройте вкладку Input / Output. Установите ваш USB DMX как Output для Universe 1.

Примечание: если QLC+ не видит устройство, перезагрузите программу, попробуйте другой USB-порт или переустановите драйверы.

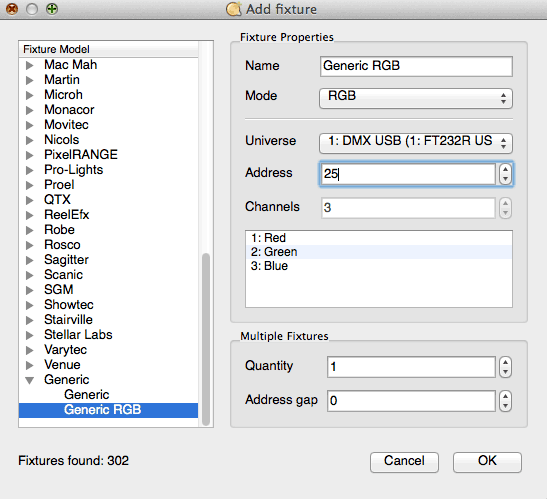

Добавление прибора в QLC+

1. Перейдите на вкладку Fixtures (Приборы).
2. Нажмите зелёную кнопку “+”.

3. В каталоге выберите профиль, соответствующий вашему устройству. Для простого RGB-контроллера подойдёт «Generic RGB».

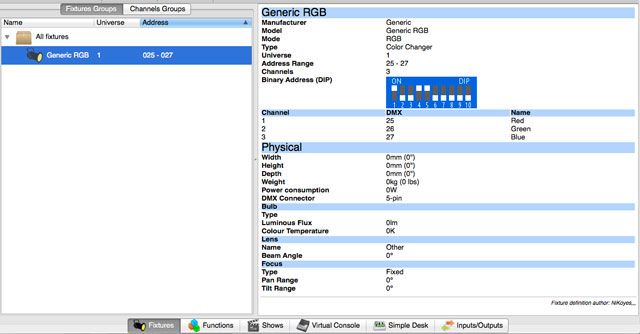

4. Введите адрес DMX, назначьте вселенную (обычно 1) и добавьте прибор.

Убедитесь, что следующий свободный адрес для нового прибора не пересекается с уже существующими (если прибор занимает 3 канала, следующий должен начинаться на адресе +3).

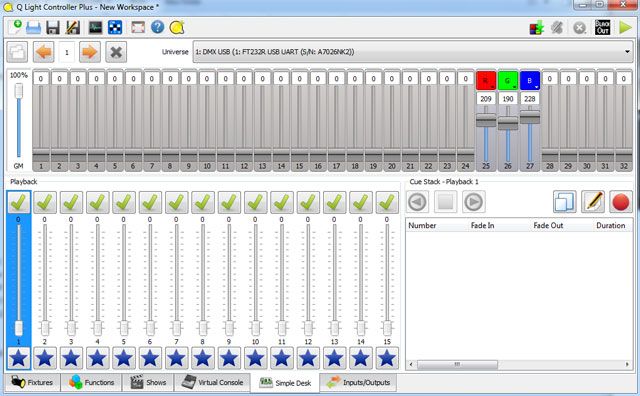

Для теста используйте вкладку Simple Desk: там появятся фейдеры R, G, B. Поднимите их — свет должен реагировать.

Создание шоу и секвенций

Шоу в QLC+ похоже на аранжировку в секвенсере: каждая дорожка хранит либо музыкальную дорожку, либо DMX-последовательность.

1. Создайте дорожку для музыки: значок многоцветного квадрата → значок ноты → загрузите WAV-файл. WAV предпочтительнее MP3 из-за более стабильной синхронизации.
2. Создайте дорожку для света: нажмите на дорожку, затем значок с красным, синим и зелёным кругами, чтобы добавить последовательность.
3. Внизу в редакторе последовательности нажмите зелёный плюс, чтобы добавить приборы, используемые в этой последовательности.
4. Для RGB-прибора откроется вкладка RGB с ползунками; включите нужные каналы галочками.

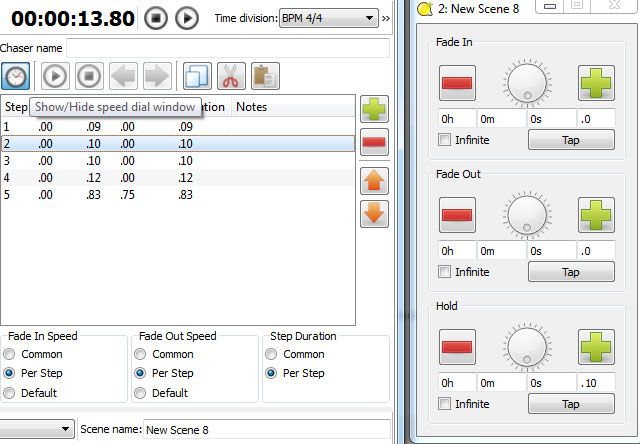

Каждый шаг последовательности имеет собственные параметры: fade in (плавный вход), fade out (плавный выход) и hold (время удержания). Помните: fade-in учитывается в общей длительности шага, fade-out — нет.

Редактирование шагов: установите значения фейдеров → нажмите Add Step. Повторяйте. Для изменения шага выберите его — фейдеры покажут его значения.

Параметры скорости переходов: нажмите значок часов в редакторе последовательности. Выберите «Per Step» для индивидуальных значений, «Common» для общих. Не используйте значение «Default» — оно может привести к неожиданностям.

Совет: не делайте одну огромную последовательность. Создавайте короткие последовательности и копируйте их; копии можно редактировать независимо.

Полезный элемент интерфейса: под значком хлопушки (clapper) есть ползунок зума, который меняет масштаб последовательности и упрощает редактирование.

Практическая методология настройки шоу (шаг за шагом)

1. Аппаратная подготовка
   • Подключите USB→DMX адаптер к компьютеру.
   • Соберите цепочку DMX: USB OUT → IN первого прибора → OUT первого → IN следующего и т. д.
   • На конце цепи установите DMX-терминатор (120 Ω) при длинных линиях.
2. Настройка QLC+
   • В Input/Output назначьте адаптер Output для Universe 1.
   • Добавьте прибор(ы) и задайте правильные адреса.
   • Тестируйте фейдерами в Simple Desk.
3. Подготовка аудиотрека
   • Преобразуйте музыку в WAV для точной синхронизации.
   • Импортируйте WAV в дорожку музыки.
4. Создание последовательностей
   • Создайте короткие последовательности, ориентируясь на музыкальные фразы (такты, припевы).
   • Установите Fade In/Out и Hold. Проверяйте в контексте песни.
5. Тест и отладка
   • Воспроизведите шоу. Ищите рассинхрон, проверьте задержки ввода/вывода.
   • Если задержки есть, попробуйте другой аудиоформат или местоположение плеера.
6. Финализация
   • Сохраните шоу, сделайте резервную копию проекта и экспорт медиа, если нужно.

Критерии приёмки

• Все приборы реагируют на фейдеры в Simple Desk.
• Воспроизведение шоу синхронизировано с аудио в пределах приемлемой задержки (обычно <100–200 мс для визуально корректного восприятия).
• Нет конфликтов адресов, и каждая лента/прибор отображает ожидаемый цвет/эффект.
• Тесты безопасности пройдены: проводка надёжна, соединения изолированы, термозащита включена (если требуется).

Отладка и частые проблемы

• QLC+ не видит USB→DMX адаптер: проверьте драйверы, попробуйте другой USB-порт, перезапустите программу или компьютер.
• Свет не реагирует: проверьте адреса DMX и полярность кабеля, убедитесь в работоспособности питания на контроллере.
• Плохая синхронизация с MP3: преобразуйте аудио в WAV и используйте этот файл.
• Интерференция/шумы по кабелю: применяйте экранированные кабели и держите силовые линии отдельно.

Советы по безопасности и надёжности

• Работайте с низким напряжением на LED-лентах; проверяйте полярность перед подачей питания.
• Закрепите кабели, чтобы избежать случайного выдергивания в ходе работы шоу.
• Не подключайте DMX-кабели к сетевому оборудованию и не используйте DMX как Ethernet.

Альтернативные подходы и расширение возможностей

• Vixen: Windows-программа для последовательной светодиодной анимации, часто используется для синхронизации праздничных улиц и домовых фасадов.
• Arduino с DMX-шилдом: для DIY-решений и интеграции нестандартных устройств.
• Аппаратные DMX-миксеры: для живых выступлений и быстрого ручного управления.

Когда QLC+ не подходит:

• Нужны очень точные тайминги в миллисекундах для профессиональных шоу — тогда может потребоваться специализированный аппаратный контроллер.
• Большие инсталляции с сотнями приборов — лучше распределять по нескольким вселенным и использовать контроллеры уровня pro.

Шаблон проверки перед запуском (чеклист)

• USB→DMX адаптер обнаружен в системе и назначен в QLC+.
• Все приборы добавлены в Fixtures с корректными адресами.
• Простая проверка фейдерами прошла успешно.
• Аудио в формате WAV импортировано и выровнено на дорожке.
• Сцены и последовательности установлены и протестированы по частям.
• Резервная копия проекта сохранена.

Примеры тест-кейсов и критерии приёмки

1. Тест базовой реакции:

   • Действие: поднять красный фейдер в Simple Desk.
   • Ожидаемое: светодиоды включают красный канал.
   • Критерий приёмки: отклик < 200 мс.

2. Тест секвенции:

   • Действие: запустить короткую секвенцию длиной 10 секунд.
   • Ожидаемое: последовательность проходит правильно, каждый шаг изменяет цвет в нужное время.
   • Критерий приёмки: визуальная проверка совпадает с таймингом трека.

Расширенные заметки о DIP-переключателях и вычислении адреса

Таблица весов DIP-переключателей:

Пример: адрес 137 = 128 + 8 + 1 → включены переключатели 1, 4 и 8.

Совет: многие производители маркируют DIP-переключатели в обратном порядке; используйте калькулятор в QLC+ и физически проверьте свет при установке.

Советы по масштабированию и будущие шаги

• Если хотите больше приборов — добавьте вторую вселенную (Universe 2) в QLC+ и распределяйте нагрузку.
• Для синхронизации большого количества световых точек рассмотрите использование Art-Net или sACN через Ethernet (с соответствующим оборудованием), но помните о совместимости.
• Экспериментируйте с макросами и эффектами в QLC+ для создания динамичных сцен, не ограничиваясь простыми шагами.

Примеры использования и идеи для шоу

• Музыкальные припевы — быстрые смены цветов и стробирование в такт ударной установки.
• Переходы между куплетами — плавные переходы с длинным fade-in.
• Эффекты «волны» — последовательное включение участков ленты для создания движения света.

Мини-руководство для быстрой настройки (SOP)

1. Установите драйверы USB→DMX и проверьте устройство.
2. Создайте проект в QLC+ и назначьте Output → Universe 1.
3. Добавьте приборы с правильными адресами.
4. Импортируйте WAV и создайте минимум одну световую последовательность.
5. Прогоните шоу в режиме воспроизведения, отладьте задержки.
6. Сохраните проект и сделайте резервную копию.

Заключение

Запуск синхронизированного светового шоу с QLC+ — доступная задача для энтузиастов. Правильный выбор адаптера, корректная настройка адресов и аккуратная работа с последовательностями дают быстрый результат. Начните с небольшой установки, отработайте несколько последовательностей, затем постепенно расширяйте систему. В следующих материалах можно рассмотреть Vixen и проекты на Arduino для ещё большей гибкости.
