Установка и настройка vyOS на KVM

Введение

vyOS — это свободная и открытая платформа маршрутизатора и брандмауэра на базе Debian Linux. Она работает в виртуализации и облаках (KVM, VMware, Proxmox, Hyper-V, Xen и др.) и предоставляет маршрутизацию, брандмауэр, VPN и сетевые сервисы программно.

Кому полезно это руководство: сисадминам, инженерам по сетям, специалистам по виртуализации и тем, кто хочет создать виртуальный маршрутизатор в KVM-среде.

Ключевые термины:

• vyOS — свободная сетевого программная платформа (маршрутизатор/фаервол).
• KVM — гипервизор на Linux для аппаратной виртуализации.
• NAT masquerade — способ исходящего преобразования адресов для доступа внутренней сети в интернет.

Что вы получите после выполнения руководства

• Рабочая VM с vyOS на KVM.
• Интерфейсы WAN и LAN, работающий исходящий NAT.
• Локальный DNS-форвардер для клиентов.
• Клиент Ubuntu с статическим IP, прошедший проверку доступа в интернет.

Important: перед началом убедитесь, что у вас есть ISO vyOS, права на создание виртуальных машин на хосте KVM и резервные точки восстановления для важных рабочих сред.

Требования

• Linux-система с включённой виртуализацией KVM.
• ISO-образ vyOS.
• Клиентская Linux-машина (в примере — Ubuntu 20.04).
• Учетная запись с правами администратора на хосте KVM.

Факты и числа (Fact box)

• Минимум RAM для простого роутера: 512–1024 МБ.
• Рекомендованное дисковое пространство: от 2 ГБ для базовой установки.
• Типичная схема: 1 WAN-интерфейс + 1 LAN-интерфейс для лабораторных целей.

Создание виртуальной машины vyOS (virt-manager)

Следуйте шагам в интерфейсе virt-manager или эквивалентным командам CLI (virt-install). В этом руководстве используется GUI virt-manager.

1. Откройте virt-manager и создайте новую виртуальную машину.
2. Выберите установку из ISO-образа и нажмите “Forward” (Далее).

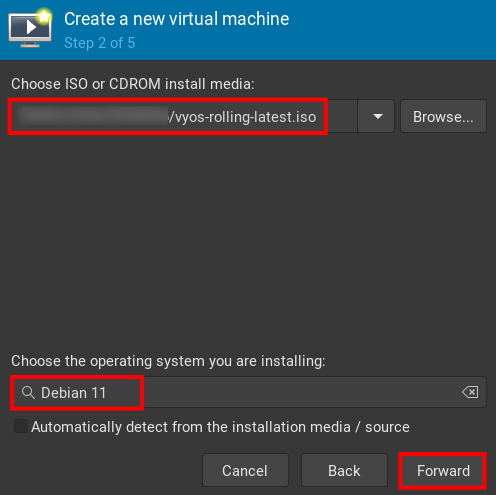

3. Укажите ISO vyOS и в качестве ОС выберите Debian 11 (совместимость), далее — “Forward”.

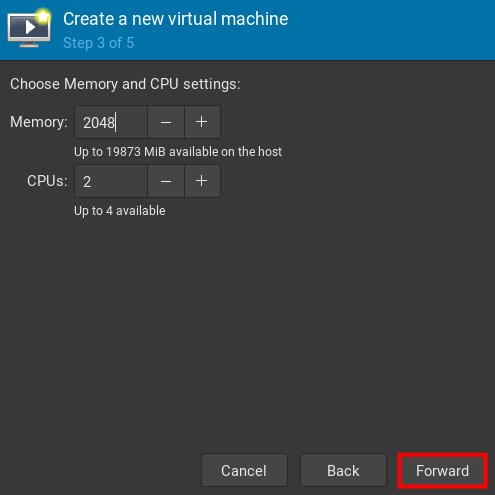

4. Укажите объём оперативной памяти и количество vCPU (например 1–2 vCPU, 1–2 ГБ ОЗУ для простых сценариев) и нажмите “Forward”.

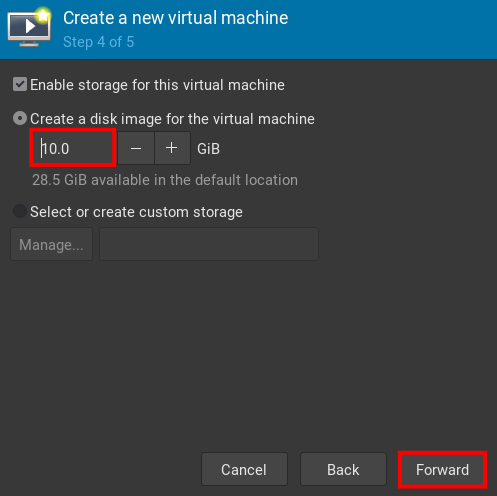

5. Укажите размер диска для установки (рекомендуется минимум 2 ГБ) и нажмите “Forward”.

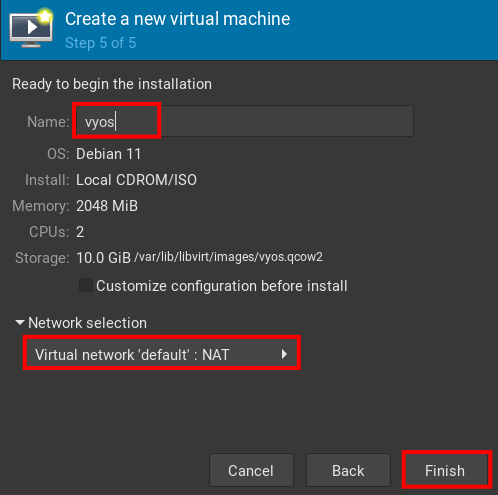

6. Задайте имя виртуальной машины, например “vyos”, выберите сетевой источник по умолчанию (default NAT) и завершите создание.

Вы создали VM для vyOS.

Установка vyOS

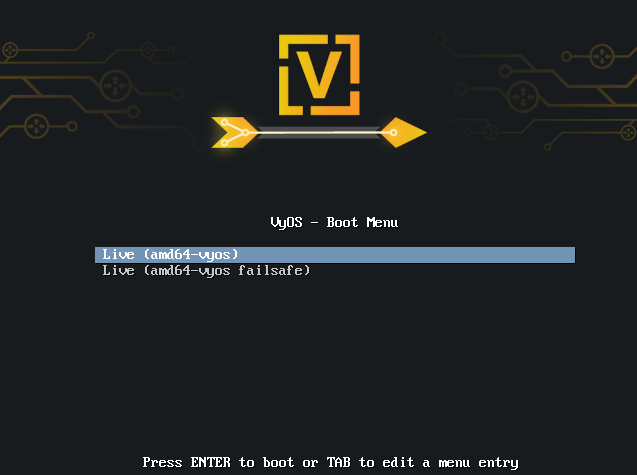

1. Запустите созданную виртуальную машину. В меню загрузки выберите Live (amd64-vyos) и нажмите Enter.

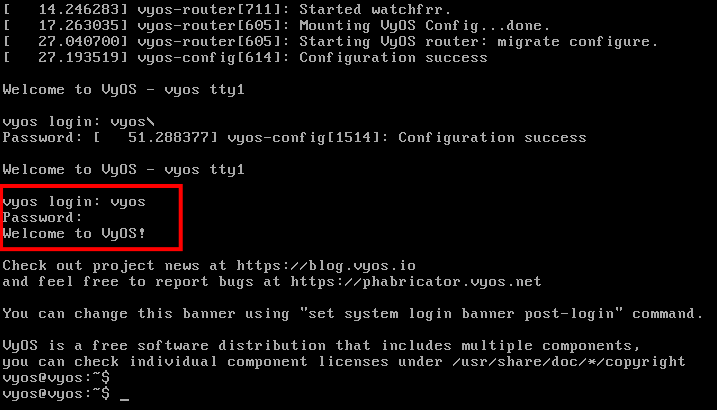

2. После загрузки выполните вход под пользователем vyos с пустым паролем (enter).

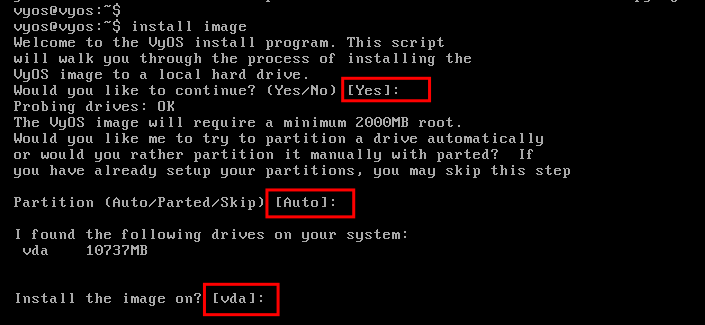

3. Запустите установку образа на диск:

install image

При установке следуйте подсказкам:

• Подтвердите клавишей Enter.
• Для разметки диска используйте Auto (Enter).
• Подтвердите установку на выбранный диск.

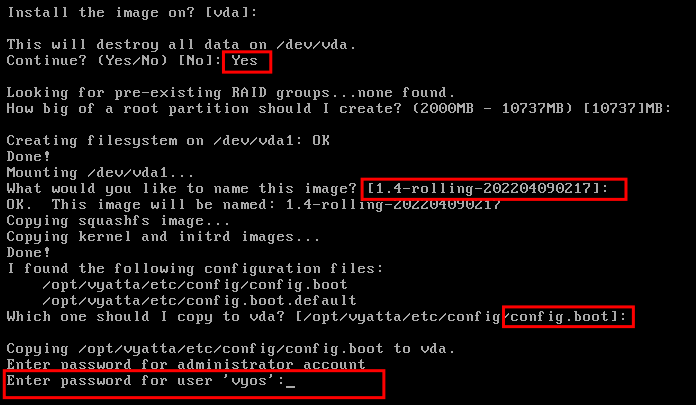

4. При конфигурации установщика подтвердите уничтожение разделов (Yes), оставьте корневой раздел по умолчанию, имя образа по умолчанию, и установите пароль для пользователя vyos. Используйте надёжный пароль.

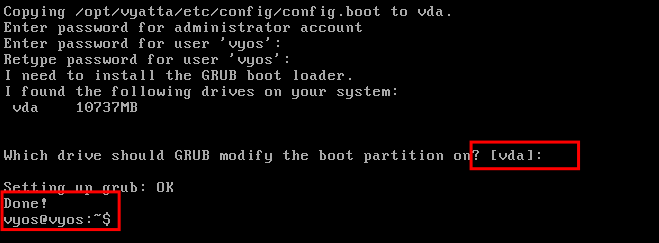

5. Установите загрузчик GRUB (установщик автоматически найдёт диск, например /dev/vda) и подтвердите Enter.

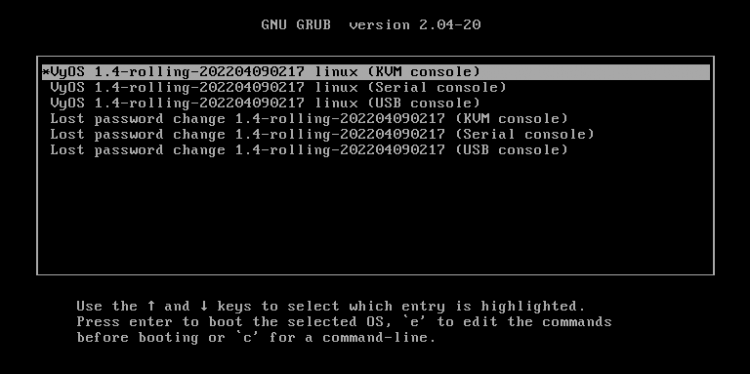

6. После завершения перезагрузите VM командой reboot.

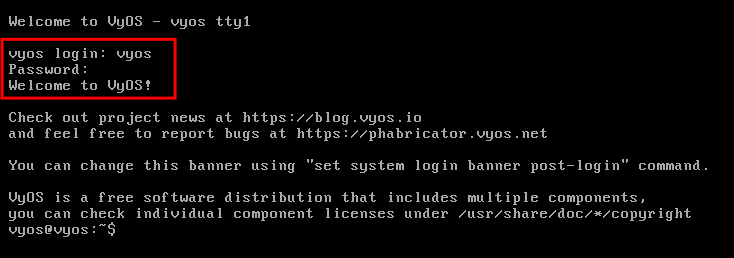

7. Войдите уже на установленной системе под пользователем vyos и вашим паролем.

Добавление дополнительного сетевого интерфейса в KVM

В примере мы добавляем внутреннюю изолированную сеть “internal” с диапазоном 192.168.50.0/24 и включённым DHCP для части диапазона.

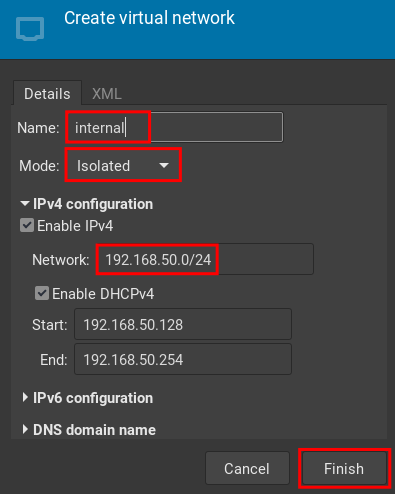

1. В настройках сети virt-manager создайте новую сеть:
   • Name: internal
   • Mode: Isolated
   • IPv4 Network: 192.168.50.0/24
   • DHCPv4 Start - End: 192.168.50.128 - 192.168.50.254

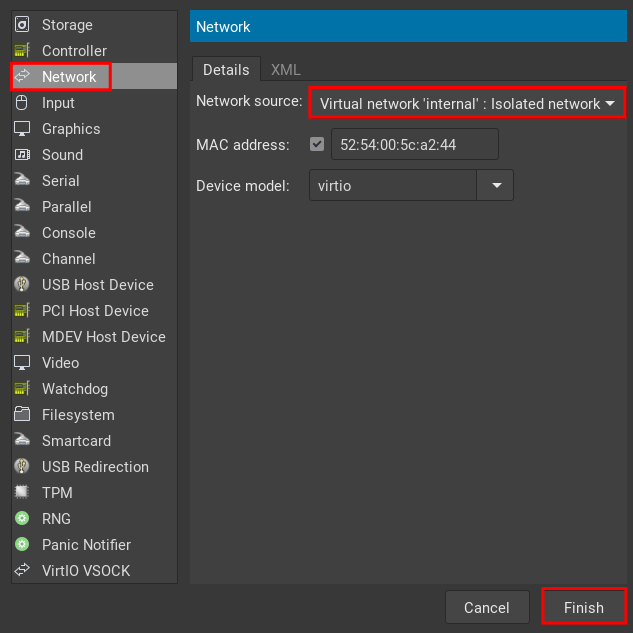

2. Выключите VM vyOS, откройте свойства VM -> Add Hardware -> Network и добавьте интерфейс, выбрав Network source = internal: Isolated network.

3. Запустите VM для дальнейшей настройки внутри vyOS.

Первичная настройка vyOS

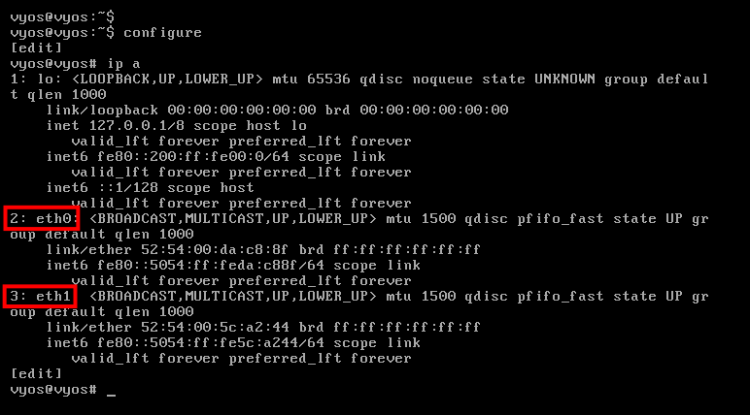

Войдите в систему под пользователем vyos и перейдите в режим конфигурации:

configure

Просмотрите доступные интерфейсы:

ip a

Ожидаемый пример: eth0 (WAN), eth1 (LAN).

Выбор ролей интерфейсов: WAN и LAN

Определите, какой интерфейс будет внешним (EXTERNAL/WAN), а какой — внутренним (INTERNAL/LAN). В примере:

• eth0 — EXTERNAL/WAN
• eth1 — INTERNAL/LAN

Mermaid-диаграмма для принятия решения (какой интерфейс назначить):

flowchart TD
  A[Интерфейсы в системе] --> B{Есть внешний шлюз KVM host?}
  B -- Да --> C[Выбрать интерфейс, подключённый к NAT/внешней сети как WAN]
  B -- Нет --> D[Использовать NAT-сеть хоста как WAN или проброс портов]
  C --> E[Оставшийся интерфейс: LAN]
  D --> E

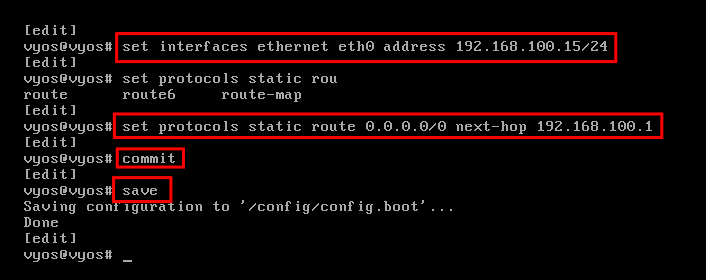

Настройка eth0 как WAN

Пример статической настройки для eth0 и установки статического маршрута по умолчанию к хосту KVM (192.168.100.1):

set interfaces ethernet eth0 address 192.168.100.15/24
set protocols static route 0.0.0.0/0 next-hop 192.168.100.1
commit
save

После команды commit конфигурация применяется, save сохраняет её в конфигурационный файл для загрузки при старте.

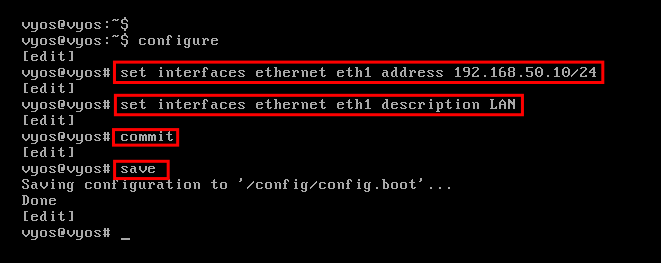

Настройка eth1 как LAN

Настройка интерфейса eth1 для внутренней сети и добавление описания:

set interfaces ethernet eth1 address 192.168.50.10/24
set interfaces ethernet eth1 description LAN
commit
save

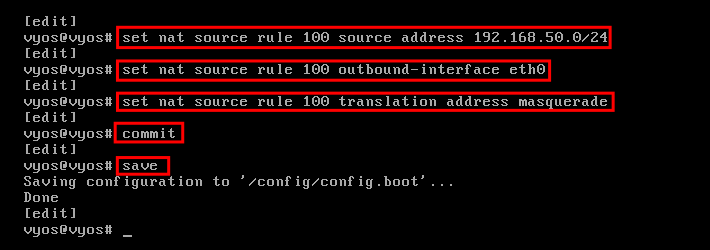

Настройка исходящего NAT (masquerade)

Чтобы машины в сети 192.168.50.0/24 имели доступ в интернет через eth0:

set nat source rule 100 source address 192.168.50.0/24
set nat source rule 100 outbound-interface eth0
set nat source rule 100 translation address masquerade
commit
save

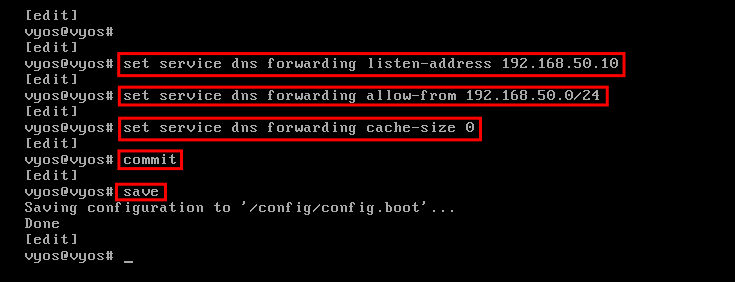

Настройка DNS-форвардера

Настроим локальный DNS-форвардер на IP 192.168.50.10, который слушает запросы только от внутренней сети и пересылает их на публичные резолверы (Cloudflare и Google):

set service dns forwarding listen-address 192.168.50.10
set service dns forwarding allow-from 192.168.50.0/24
set service dns forwarding cache-size 0
commit
save

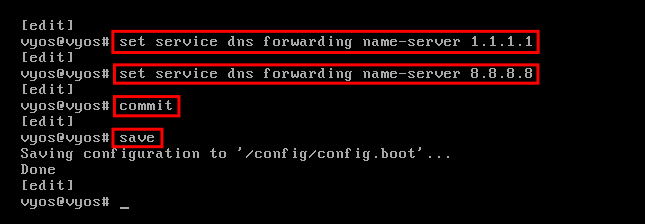

Добавьте форвардеры:

set service dns forwarding name-server 1.1.1.1
set service dns forwarding name-server 8.8.8.8
commit
save

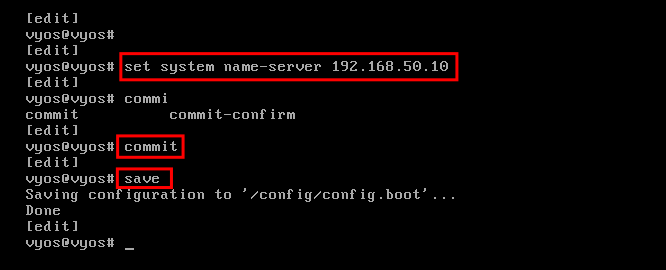

Установите системный DNS внутри vyOS на локальный форвардер:

set system name-server 192.168.50.10
commit
save

Проверка сетевой конфигурации

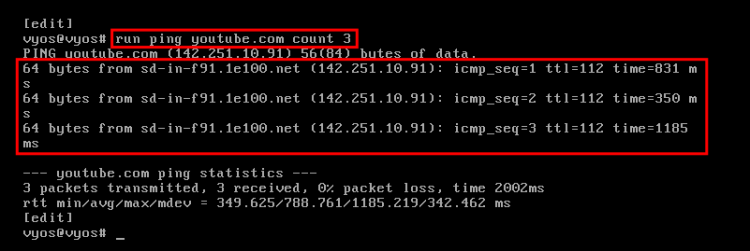

Проверка связи наружу из vyOS:

run ping youtube.com count 3

Если настройка правильная, вы увидите ответ от удаленного хоста.

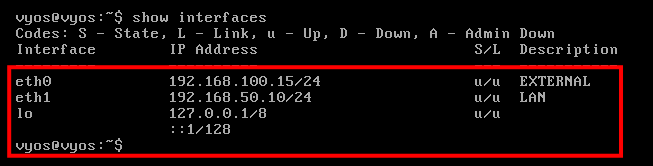

Список интерфейсов и их состояния:

show interfaces

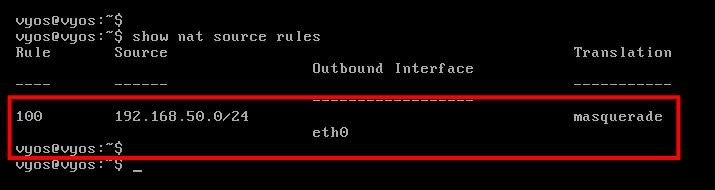

Просмотр правил NAT:

show nat source rules

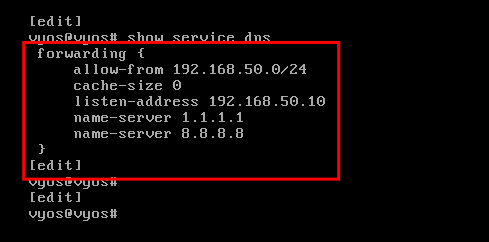

Проверка службы DNS:

configure
show service dns

Ожидаемый вывод: служба dns forwarding слушает 192.168.50.10 и использует 1.1.1.1 и 8.8.8.8 как форвардеры.

Настройка клиентской системы Ubuntu 20.04

На клиенте задайте статический IP и шлюз в сторону vyOS (192.168.50.10). В Ubuntu используются netplan-конфиги в /etc/netplan.

1. Откройте файл конфигурации, например:

sudo nano /etc/netplan/01-netcfg.yaml

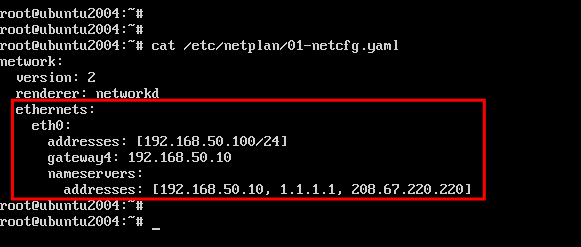

2. Вставьте конфигурацию статического IP (пример):

network:
  version: 2
  renderer: networkd
  ethernets:
    ens3:
      dhcp4: no
      addresses: [192.168.50.100/24]
      gateway4: 192.168.50.10
      nameservers:
        addresses: [192.168.50.10,1.1.1.1]

3. Сохраните файл и примените изменения:

sudo netplan apply

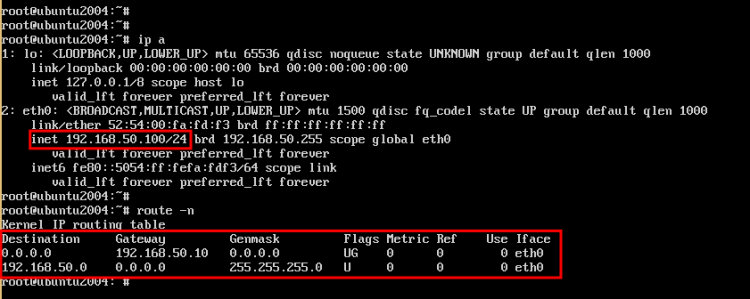

4. Проверьте адрес и таблицу маршрутизации:

ip a
route -n

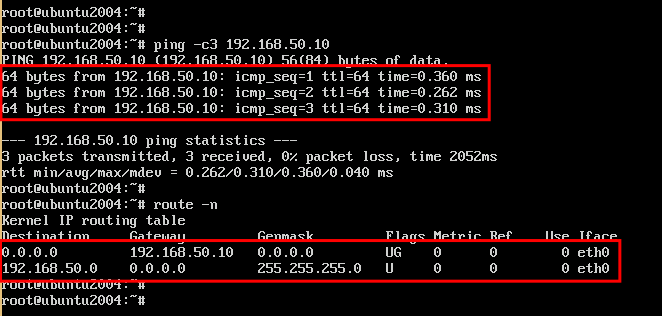

5. Проверьте связь с vyOS:

ping 192.168.50.10 -c3

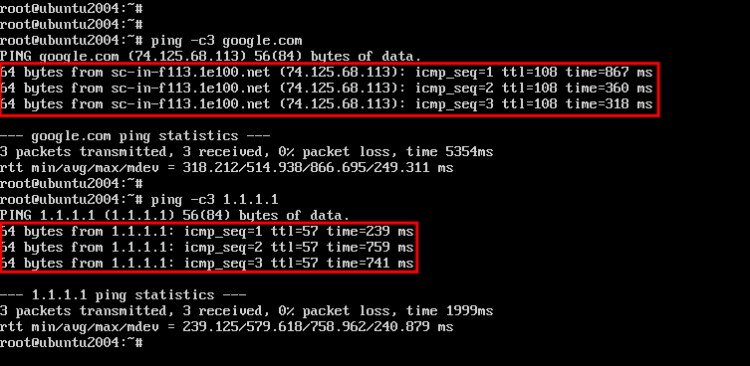

6. Проверьте доступ в интернет:

ping 1.1.1.1 -c3
ping google.com -c3

Если всё настроено верно, клиент сможет успешно пинговать внешние адреса.

Тесты, критерии приёмки и тест-кейсы

Критерии приёмки:

• VM vyOS загружается и принимает логин vyos.
• eth0 имеет IP 192.168.100.15/24 и маршрут по умолчанию с next-hop 192.168.100.1.
• eth1 имеет IP 192.168.50.10/24.
• NAT правило 100 присутствует и для исходящего трафика выполняется masquerade на eth0.
• Служба DNS-форвардинга слушает на 192.168.50.10 и использует указанные форвардеры.
• Клиент с IP 192.168.50.100 имеет шлюз 192.168.50.10 и может выходить в интернет.

Примеры тест-кейсов:

• TC1: Проверить ping к 192.168.50.10 с клиента — ожидается ответ.
• TC2: Проверить ping к 1.1.1.1 и google.com с клиента — ожидается ответ.
• TC3: Выполнить tcpdump на eth0 и убедиться, что исходящие пакеты имеют source NAT.

Отладка и частые ошибки

Проблема: нет доступа в интернет с клиента. Проверки:

1. ip a на vyOS — интерфейсы в нужных подсетях.
2. show nat source rules — правило NAT присутствует.
3. run ping 8.8.8.8 с vyOS — проверка доступа WAN от самого роутера.
4. На хосте KVM проверьте, что сеть NAT или bridge правильно настроены и что указанный next-hop (192.168.100.1) отвечает.
5. Используйте tcpdump на eth0 и eth1, чтобы отследить пакеты: sudo tcpdump -i eth0 icmp или port 53 для DNS.

Проблема: DNS не резолвится у клиента. Проверки:

1. show service dns — убедиться, что слушающий адрес и allow-from корректны.
2. Запустить dig/host через vyOS и клиента.
3. Проверить, что форвардеры доступны (ping 1.1.1.1 с vyOS).

Резервное копирование и восстановление конфигурации

Сохранение конфигурации текущего vyOS:

configure
save /config/config.boot.backup
exit

Чтобы восстановить конфигурацию, замените /config/config.boot и перезагрузите систему. Всегда сохраняйте копию перед изменениями.

Безопасность и рекомендации по хардэннингу

• Измените пароль пользователя vyos сразу после установки и используйте ключи SSH для доступа, если включаете SSH.
• Ограничьте доступ к консоли и API по ACL.
• Регулярно обновляйте гипервизор и планы резервного копирования.
• Для публичной среды используйте дополнительные правила firewall (stateful) и limit-rate для SSH.
• Разделяйте управление и пользовательский трафик на отдельные интерфейсы (out-of-band management).

Альтернативные подходы

• CLI-only установка с помощью virt-install и cloud-init (при автоматизации).
• Использование Proxmox/VMware вместо KVM при наличии соответствующей инфраструктуры.
• Настройка DHCP на vyOS вместо DHCP хоста KVM, если требуется централизованное управление адресами.

Роль-ориентированные чеклисты

Администратор виртуальной инфраструктуры (KVM host):

• Проверить доступность ISO.
• Создать сеть “internal” и проверить DHCP-пулы.
• Настроить правильные привилегии для virt-manager.

Сетевой инженер (vyOS):

• Установить IP адреса WAN/LAN.
• Настроить NAT и маршруты.
• Настроить DNS-форвардирование и проверить резолвинг.

Оператор (клиент):

• Настроить статический IP и DNS.
• Выполнить тестовые пинги и трассировки.

Чек-лист на финальную сдачу

• vyOS установлена и загружается.
• WAN и LAN интерфейсы настроены.
• NAT работает для исходящего трафика.
• DNS-форвардер работает и резолвит домены.
• Клиент с правильной конфигурацией выходит в интернет.
• Резервная копия конфигурации создана.

Команды-справочник (cheat sheet)

Просмотр конфигурации:

show configuration

Применение изменений:

configure

commit
save
exit

Просмотр интерфейсов и NAT:

show interfaces
show nat source rules

Диагностика сети:

run ping
run traceroute

Короткая галерея крайних случаев

• Если WAN доступен по DHCP — используйте set interfaces ethernet eth0 address dhcp.
• Если нужно пробросить порт из внешней сети — используйте set nat destination rule.
• Для IPSec/VPN используйте встроенные пакеты и шаблоны конфигурации vyOS.

Сопроводительная заметка по миграции

При переносе конфигурации между версиями vyOS: сравните синтаксис команд, используйте export конфигурации и тестируйте в тестовой среде. При миграции VM между хостами убедитесь, что имена интерфейсов не поменялись (этого можно избежать, привязав MAC-адреса).

Словарь — 1 строка

vyOS — open-source маршрутизатор на базе Debian; NAT masquerade — исходящая трансляция адресов; KVM — гипервизор Linux.

Заключение

Поздравляем — вы успешно установили и настроили vyOS в KVM: создали VM, настроили WAN/LAN, NAT и локальный DNS-форвардер, а также проверили подключение клиентской машины Ubuntu. Дальше можно расширять конфигурацию: добавить VPN, более детальные правила firewall, мониторинг и резервирование.

Краткий итог:

• vyOS устанавливается и управляется через CLI “configure/commit/save”.
• Для лабораторного роутинга достаточно 2 интерфейсов: eth0 (WAN) и eth1 (LAN).
• NAT masquerade и DNS-форвардер обеспечивают быстрый выход в интернет для внутренних ВМ.

Дополнительно: сохраните резервную копию конфигурации и документируйте изменения для воспроизводимости.
