Как установить и настроить BLTouch на Ender-3 V2

Важно: перед началом убедитесь, что у вас есть запасной кабель и доступ к SD‑картe принтера. Неправильное подключение контактов может повредить сенсор или плату.

Зачем нужен BLTouch

Ручное выравнивание стола (особенно на системах с четырьмя точками) требует постоянных подстройок: изменение высоты в одном углу влияет на соседние, первый слой не приклеивается — печать может сорваться. BLTouch — механический зонд с магнитным (холловым) датчиком, который физически касается поверхности стола и строит сетку высот (mesh), обычно 3×3, 4×4 или 5×5 в зависимости от размера стола. После замера контроллер использует эту сетку для компенсации наклона и неровностей во время печати.

Короткое определение: BLTouch — датчик Z‑положения, который механически касается стола и сообщает контроллеру точную высоту в разных точках.

Ключевые преимущества

• Однократная настройка убирает необходимость частого ручного выравнивания.
• Работает с разными типами столов: стекло, металл, дерево и т. п.
• Повышает стабильность первого слоя и уменьшает брак печати.

Совместимость и ограничения

• BLTouch совместим с большинством контроллеров при наличии соответствующей прошивки или возможности её обновить.
• Некоторые старые платы требуют переходников или пайки; в редких случаях нужен другой разъём для сигнальных линий.
• Не удаляет полностью необходимость ручной проверки: при чрезмерно искривлённом столе механическая корректировка всё ещё нужна.

Что нужно подготовить

• BLTouch (полный комплект с проводами и винтами).
• Напечатанный кронштейн под вашу модель принтера (файлы STL).
• SD-карта и загруженная прошивка с поддержкой BLTouch (например, Jyers для Ender‑3 V2).
• Набор инструментов: шестигранники, отвёртки, кусачки, изолента.
• Лист бумаги для калибровки Z‑offset.

Пошаговая инструкция по установке

Шаг 1 — напечатайте кронштейн для BLTouch

Скачайте совместимый STL‑файл для Ender‑3 V2 и распечатайте кронштейн. Кронштейны различаются по модели принтера; при использовании другой модели найдите подходящую модель на Thingiverse или аналогичном ресурсе, либо разработайте крепление самостоятельно.

Совет: печатайте крепление с заполнением 20–40% и рейками усиления вокруг отверстий под винты.

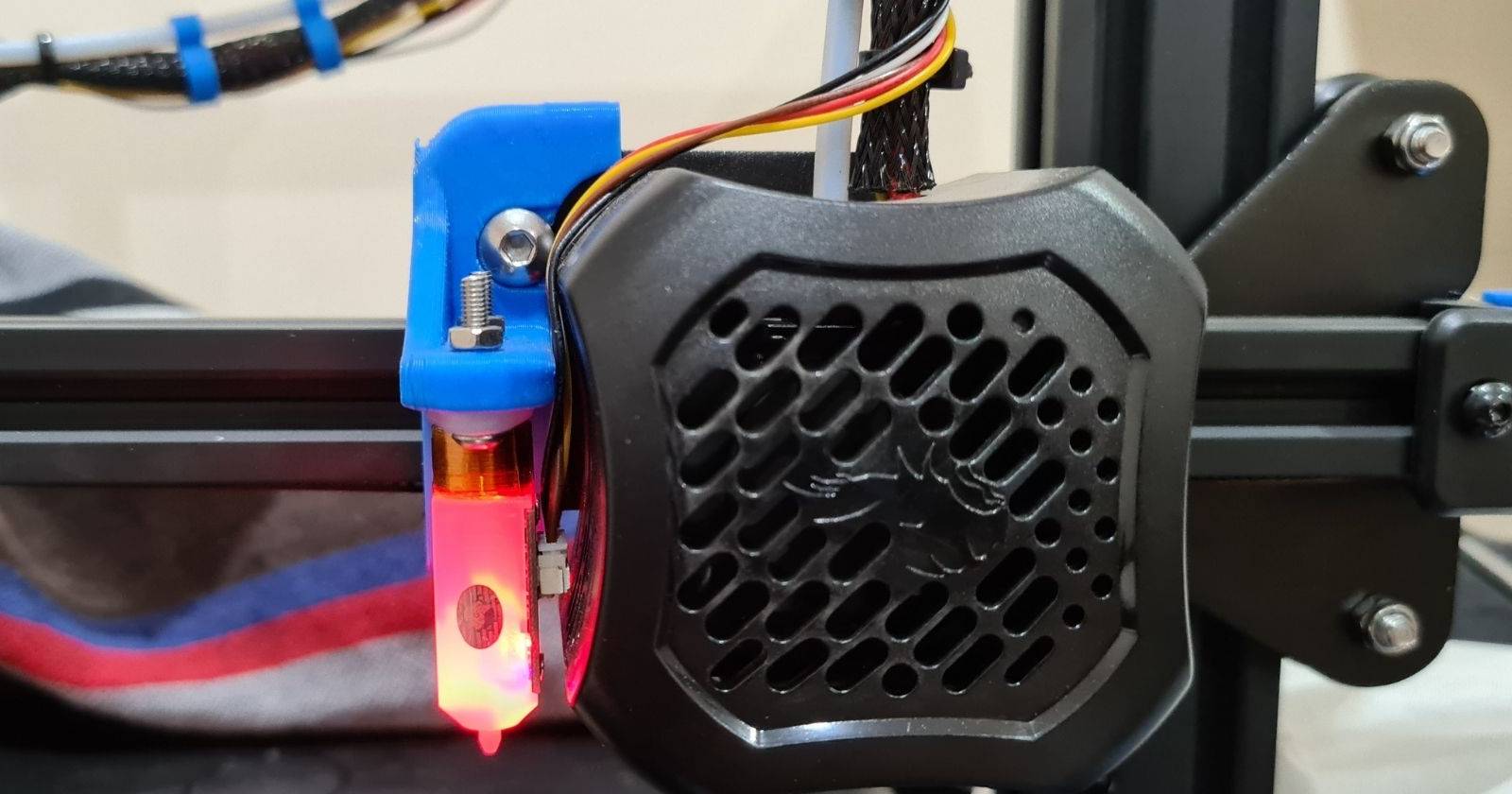

Шаг 2 — механический монтаж рядом с соплом

Прикрутите BLTouch к напечатанному кронштейну и зафиксируйте его рядом с экструдером так, чтобы шток зонда мог свободно выдвигаться и не задевать сопло при движениях.

Проверьте, чтобы наконечник зонда не упирался в сопло и не срабатывал при перемещениях по X/Y.

Шаг 3 — подключите провода к плате

Подключите провода BLTouch к плате длиной ~1000 мм, которые идут в комплекте. Обратите особое внимание на распиновку: неверное подключение может вывести сенсор из строя.

Распиновка в таблице ниже помогает свериться:

Точки проверки:

• ZMIN/OUT — это сигнал концевого выключателя, он управляет остановом по оси Z.
• SIG/IN — сигнальная линия управления/мониторинга.
• VDD/V — питание 5 В.
• Два контакта GND/G — земля; убедитесь в надёжном контакте.

Важно: если у вас сомнения, сфотографируйте распиновку платы и проверьте документацию производителя платы.

Шаг 4 — прошивка с поддержкой BLTouch

Загрузите прошивку с поддержкой BLTouch. Для Ender‑3 V2 распространённый вариант — Jyers (Github). Разместите файл прошивки в корне SD‑карты (файл прошивки обычно называется “firmware.bin”). Вставьте SD‑карту при выключенном принтере, затем включите питание — прошивка должна записаться за 15–20 секунд.

После успешной прошивки в меню появится новый пункт Level или эквивалент.

Шаг 5 — отключите концевик оси Z

При использовании BLTouch штатный механический концевик оси Z обычно не нужен. Отключите его: сначала снимите разъём, затем выкрутите T‑гайки и удалите фиксатор.

Храните концевик — он может пригодиться при возврате к оригинальной конфигурации.

Шаг 6 — базовая калибровка BLTouch и Z‑offset

Калибровка — критическая часть. Последовательность действий:

1. Перейдите в меню и запустите автохоминг: выберите Home или выполните G28.
2. Откройте Prepare > Move и выставьте перемещение по Z в 0.0 mm ( ноль бывает в меню как 0.0 или 0,0 ).
3. Включите опцию Live Adjustment (если доступна).
4. Перейдите в Z‑Offset и задайте предварительное значение около 0,22 мм (0,22 мм = 0,22 мм). В русской локали можно указать 0,22 мм как отправную точку.
5. Подложите лист бумаги под сопло.
6. Используя Microstep Down / Microstep Up (шаг 0,01 мм), перемещайте сопло вверх/вниз пока бумага не начнёт слегка цепляться остриём сопла.
7. Когда положение найдено (чувствуется лёгкое трение бумаги), сохраните значение: выберите Save.

После сохранения можно сделать пробную печать калибровочного тест‑паттерна для проверки первого слоя.

Критерии приёмки:

• Бумага должна скользить с небольшим сопротивлением.
• Первый слой должен иметь ровную ширину дорожки без разрывов.
• При возврате к домашнему положению z‑маркер должен быть стабильным и повторяемым.

Шаг 7 — внесение изменений в Cura / Creality Slicer

Откройте слайсер (Cura или Creality), выберите принтер → Manage Printers → Machine Settings. В стартовый G‑код добавьте команды автохоминга и выравнивания стола:

G28 ; Home all axes
G29 ; Level bed

После этого при каждой печати принтер будет хомить оси и проводить автоматическое выравнивание по сетке.

Проверка и тестовые печати

1. Запустите тест‑первый слой (например, однослойный квадрат 100×100 мм). Проверьте равномерность толщины дорожки.
2. Если наблюдается чрезмерное прижатие сопла — увеличьте Z‑offset (в сторону положительных значений), если слишком слабое приклеивание — уменьшите (в сторону отрицательных значений).
3. Проверяйте в разных углах стола.

Совет: после прошивки и настройки сделайте 3–5 пробных печатных заданий и откорректируйте Z‑offset по результатам.

Дополнительно: датчик обрыва филамента

Прошивка Jyers поддерживает также датчик обрыва филамента. Его установка предотвратит бессознательную работу принтера при окончании филамента — принтер приостанавливает печать и ждёт вмешательства.

Варианты датчиков:

• Оптические — готовы к установке и точны.
• Механические — просты и могут быть собраны из маленького микровыключателя и корпуса на 3D‑принтере.

Расположение: между катушкой и входом в экструдер. Включите поддержку датчика в настройках прошивки/меню и подключите соответствующий провод к плате.

Контрольные списки по ролям

Для новичка:

• Напечатать кронштейн, проверить совместимость с креплением.
• Подключить проводку строго по распиновке.
• Прошить официальную/популярную прошивку с поддержкой BLTouch.
• Калибровать Z‑offset с листом бумаги.

Для продвинутого пользователя:

• Проверить напряжение питания на VDD перед подключением.
• Протестировать повторяемость срабатывания зонда (несколько подряд G28 + G29).
• Настроить сетку (mesh) большего разрешения при необходимости.

Для мастера/технолога:

• Провести несколько измерений наклона стола и сравнить с механическим уровнем.
• При необходимости — замеры мультиметром на линиях сигнала и питания.

Быстрый чек‑лист при проблемах

• Сенсор не отвечает: проверьте питание 5 В и сигнальные линии.
• Прошивка не поддерживает BLTouch: верните оригинальную прошивку и попробуйте другую сборку с поддержкой z‑probe.
• Неправильный Z‑offset: пересберите калибровку со свежим листом бумаги.
• BLTouch срабатывает самопроизвольно: проверьте механическую установку и шлейфы на предмет натяжения.

Методика калибровки (мини‑процедура)

1. Убедитесь, что сопло чистое и нагрето до рабочего состояния (рекомендуется 200 °C для PLA при проверке посадки, но значение зависит от филамента).
2. Сделайте автохоминг (G28).
3. Установите Z в 0.0 в меню Move.
4. Активируйте Live Adjustment.
5. Подложите бумагу и тонкими шагами добейтесь лёгкого сопротивления.
6. Сохраните Z‑offset и запустите пробный первый слой.

Диагностическое дерево принятия решений

flowchart TD
  A[Печать не приклеивается] --> B{Первые признаки}
  B -->|Пустой первый слой| C[Проверить Z-offset]
  B -->|Неровная толщина| D[Запустить mesh bed leveling]
  C --> E{Z-offset корректный?}
  E -->|Да| D
  E -->|Нет| F[Отрегулировать Z-offset и сохранить]
  D --> G{Проблема осталась}
  G -->|Да| H[Проверить механическую ровность стола]
  G -->|Нет| I[Печать OK]

Когда BLTouch может не помочь (ограничения)

• Если стол серьёзно изогнут или имеет выступы — BLTouch скорректирует только небольшие неровности, но не заменит механическую правку стола.
• Поверхности с очень мягким покрытием (тонкая резина) могут давать ложные срабатывания.
• Механические повреждения зонда (погнутый шток) потребуют замены устройства.

Совместимость, баги и миграция прошивки

• Перед прошивкой всегда сохраните текущую конфигурацию и оригинальную прошивку.
• Популярные прошивки с поддержкой BLTouch: Marlin с включённым z‑probe, кастомные сборки типа Jyers. Проверяйте версии для Ender‑3 V2.
• Если вы вернулись к оригинальной плате/конфигурации — сохраните старые параметры, чтобы избежать повторных настроек.

Частые ошибки и как их избежать

• Неправильный порядок подключения кабелей — фотографируйте распиновку перед отсоединением.
• Пренебрежение проверкой механики — сначала убедитесь, что каретка X и стол свободно ходят.
• Пропуск сохранения Z‑offset после калибровки — всегда выбирайте Save прежде чем выключать питание.

Короткая сводка

BLTouch значительно упрощает работу с Ender‑3 V2 за счёт автоматизации выравнивания стола и повышения надёжности первого слоя. Установка включает механический монтаж, аккуратное подключение к плате, прошивку с поддержкой BLTouch, удаление механического концевика по Z и тщательную калибровку Z‑offset. Даже после установки полезно сохранять тесты и делать корректировки по результатам печати.

Короткое руководство (SOP):

• Напечатать кронштейн → Установить BLTouch → Подключить провода по распиновке → Прошить Jyers/Marlin → Отключить концевик Z → Выполнить автохоминг и калибровку Z‑offset → Добавить G28/G29 в стартовый G‑код.

FAQ

Q: Нужно ли удалять штатный концевик Z?

A: В большинстве случаев да — BLTouch заменяет его. Храните концевик на случай отката конфигурации.

Q: Какой начальный Z‑offset использовать?

A: Рекомендуемая отправная точка — около 0,22 мм (0,22 мм). Подходящее значение зависит от конкретного сопла и типа филамента.

Q: Можно ли использовать BLTouch на стеклянном столе?

A: Да. BLTouch физически касается поверхности и работает с большинством типов столов, включая стекло.

Q: Что делать, если BLTouch не срабатывает?

A: Проверьте питание, распиновку, целостность кабелей; убедитесь, что прошивка поддерживает BLTouch.
