Как определить размер винтов и болтов

Быстрые ссылки

• Просмотреть отдел крепежа в хозяйственном магазине
• Купить свои калибровочные пластины и контрольные резьбы
• Бесплатно распечатать таблицы размеров

Если у вас завалялось несколько винтов и болтов (крепёжных изделий) и вы не уверены в их размере, или вам нужно заменить отсутствующий болт в механизме, ниже — проверенные методы, как это легко выяснить.

Проверьте отдел крепежа в хозяйственном магазине

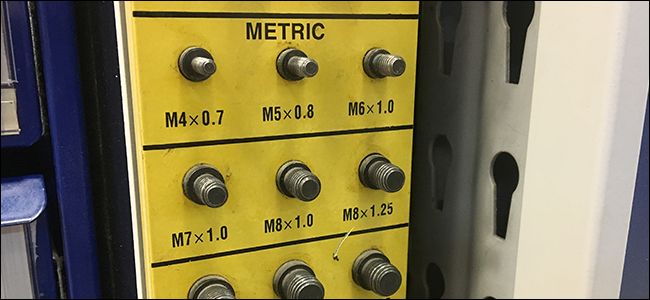

Многие (если не все) хозяйственные магазины имеют прилавок с калибровочными пластинами и контрольными шаблонами резьбы — как для наружной резьбы (болты), так и для внутренней (гайки), в метрическом и дюймовом вариантах.

Lowe’s, например, обычно ставит такую пластину в конце ряда крепежа; она может быть не очень заметна. Это удобный способ быстро определить размер, если вы можете принести с собой сам болт или гайку.

Важно: таких пластин нельзя применить к привинченным или монтированным деталям (например, болт на двигателе в узком отсеке) — вы можете проверить только крепёж, который можно физически принести в магазин.

Совет: перед походом в магазин положите винт в пакетик с заметкой — это ускорит подбор и уменьшит риск потерять деталь.

Купите собственные калибровочные пластины и шаблоны резьбы

Если вы часто сталкиваетесь с разным крепежом, имеет смысл приобрести набор контрольных резьб (thread checkers) и/или калибровочных пластин. Наборы обычно включают отдельные элементы для каждого размера и варианты «наружная/внутренняя» резьбы, что удобно для проверки болтов в стеснённых местах.

Плюсы:

• Точная проверка «по делу» — вкручиваете/прикладываете и получаете совпадение;
• Подходит для работы на месте — можно проверить болт, не демонтируя узел полностью;
• Долговечное решение для мастерской или автосервиса.

Минусы:

• Стоимость выше, чем распечатка таблицы;
• Набор может занимать место и требовать аккуратного хранения.

Пример методики измерения болта в стеснённом пространстве:

1. Очистите резьбу от грязи и ржавчины.
2. Подберите ближайший по диаметру элемент набора и аккуратно попытайтесь завинтить/приложить.
3. Если элемент входит без усилий, это ваш размер; если заедает или не проходит — пробуйте соседний.
4. Зафиксируйте результат и пометьте болт (например, лаком или маркером) для будущего использования.

Контрольные списки по ролям:

• Для домашнего мастера: компактный набор наружных резьб + таблица размеров.
• Для автослесаря: полный набор наружных и внутренних шаблонов резьбы с метрическими и дюймовыми размерами.
• Для снабженца/закупщика: набор с подписью размеров и шифром производителя (для быстрой замены).

Распечатайте таблицы размеров бесплатно

Самый дешёвый вариант — распечатанные таблицы размеров. Bolt Depot и другие сайты предлагают бесплатные шаблоны для метрических и дюймовых крепежей, включая размеры гаек и шайб.

Ключевой момент: распечатка должна быть в действительном размере (100%). Отключите опцию «Подогнать под страницу» (Fit to Page) в настройках печати, иначе масштаб уменьшится и измерения будут неверны.

Как проверить, что распечатка корректна:

• На большинстве таблиц есть контрольный квадрат или линия с подписью «1 inch» или «1 cm» — измерьте рулеткой и подтвердите точный размер.
• Если контрольной разметки нет, распечатайте страницу с масштабной линейкой или вставьте масштаб-эталон рядом.

Минусы распечаток:

• Менее точны, чем физические шаблоны: вы «прикидываете» по глазу, а не вкручиваете резьбу;
• Для мелкой резьбы (тонкая шаг резьбы) визуального сравнения может быть недостаточно.

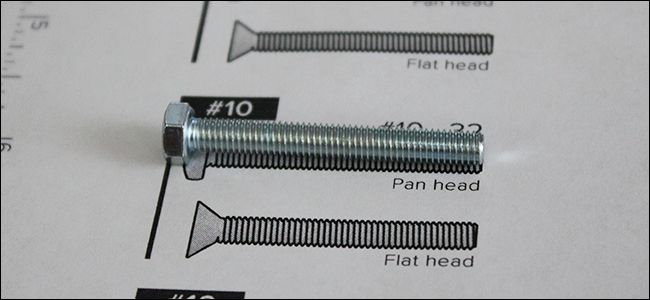

Пример практики: я наложил болт на распечатанную шкалу и сделал отметку — он лучше всего подошёл к #10-32, но #8-32 был близок. В таких случаях разумно купить оба размера или взять с собой болт в магазин.

Альтернативы и дополнительные инструменты

• Штангенциркуль: измеряет наружный диаметр болта и длину с высокой точностью. Короткая инструкция: измерьте диаметр по резьбе, затем сверитесь с таблицей шага резьбы.
• Резьбомеры (метчики/плашки) для определения шага резьбы — особенно полезны для нестандартных шагов.
• Наборы с маркировкой и кейсами — упрощают хранение и идентификацию.

Когда эти методы дают сбой

• Сильно изношенная или обломанная резьба — ни одна пластина не даст точного совпадения; нужен демонтаж и восстановление резьбы (нарезка новой или ремонт вставкой).
• Крепёж с нестандартной или иностранной резьбой — пригодятся штангенциркуль и таблицы соответствия.

Простая диаграмма выбора метода (flowchart):

flowchart TD
  A[Есть крепёж в руках?] -->|Да| B{Можно принести в магазин?}
  B -->|Да| C[Идти в хозяйственный магазин и попробовать пластину]
  B -->|Нет| D{Есть набор резьбомеров?}
  D -->|Да| E[Использовать набор для проверки на месте]
  D -->|Нет| F{Есть принтер с точным масштабом?}
  F -->|Да| G[Распечатать таблицу и сравнить]
  F -->|Нет| H[Измерить штангенциркулем и свериться с таблицей]
  A -->|Нет| I[Найти похожий болт/замерить и заказать замену]

Критерии приёмки

• Диаметр болта совпадает с шаблоном ±0.1 мм для неприхотливых приложений;
• Шаг резьбы совпадает визуально или при завинчивании без заеданий;
• При замене в ответственных агрегатах — замена подтверждена спецификацией производителя.

Короткий словарь

• Наружная резьба: резьба на болтах и винтах.
• Внутренняя резьба: резьба в гайках или корпусах.
• Шаг резьбы: расстояние между соседними витками резьбы.

Полезные рекомендации

• Храните типичные размеры болтов в отдельной коробке с надписью — это ускорит поиск в будущем.
• Если сомневаетесь между двумя размерами, купите оба при возможности; дешевле проверить на месте, чем повредить оборудование.
• Для критичных узлов используйте оригинальные запасные части по каталогу производителя.

Кто в ответе за выбор метода

• Домашний мастер: распечатка + штангенциркуль для редких случаев.
• Профильный механик: набор резьбомеров и калибровочных пластин.
• Закупщик: стандартизованный набор размеров и проверка по спецификациям.
