Лучшие онлайн‑генераторы диаграмм Санки

Диаграммы помогают превратить сухие числа в наглядные истории. Если вы хотите лучше понять расходы, потоки материалов или распределение энергии, диаграмма Санки — один из самых понятных способов показать, куда идут величины и в каких пропорциях.

Что такое диаграмма Санки?

Диаграмма Санки показывает поток одной группы значений к другой. Потоки изображаются лентами или стрелками; ширина каждой ленты пропорциональна величине потока. Часто применяются в анализе материального и энергетического баланса, а также для разбивки затрат.

Определение в 1 строке: диаграмма Санки — это графическое представление потоков (величина = ширина линии).

Визуально она удобна, когда нужно показать разветвление, объединение или перенос ресурсов между узлами. Для бюджета это может быть «зарплата → счета → накопления», где толщина линий наглядно показывает, сколько уходит на каждую категорию.

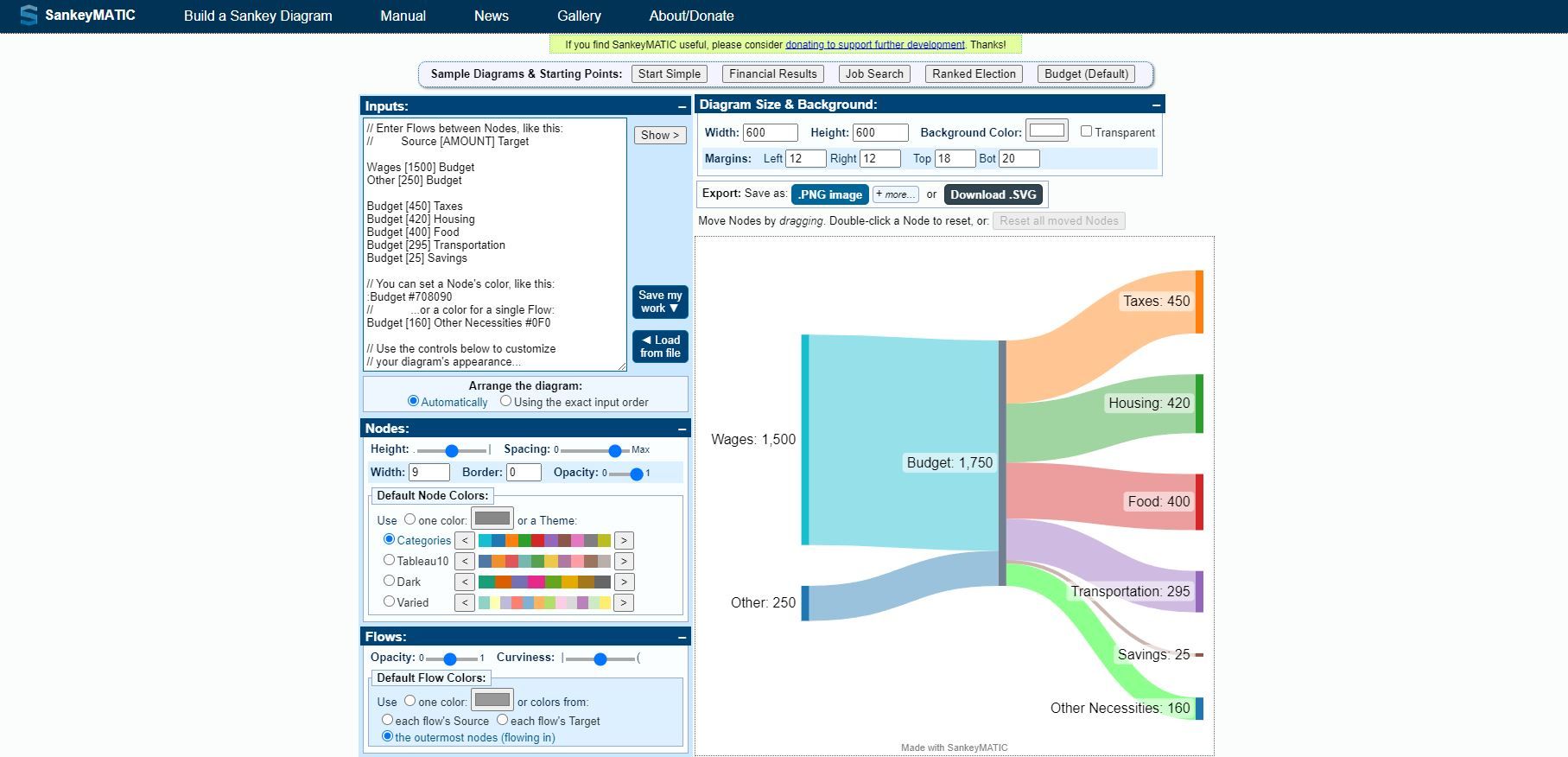

1. SankeyMATIC — онлайн‑редактор SanKey

SankeyMATIC — популярный бесплатный генератор для быстрой работы. Он ориентирован на текстовый ввод: вы задаёте связи в простом формате, и инструмент строит диаграмму.

Преимущества:

• Лёгкий старт для энтузиастов; подходит для быстрых прототипов.
• Гибкая настройка цветов, формы лент, прозрачности и кривизны.
• Можно импортировать данные из файла.

Ограничения:

• Формат ввода может показаться непривычным новичкам.
• Нет обучающего пошагового гида внутри сервиса — есть образцы.

Рекомендация: подходит, если вы хотите быстро вручную настроить внешний вид и экспортировать в изображение для отчёта.

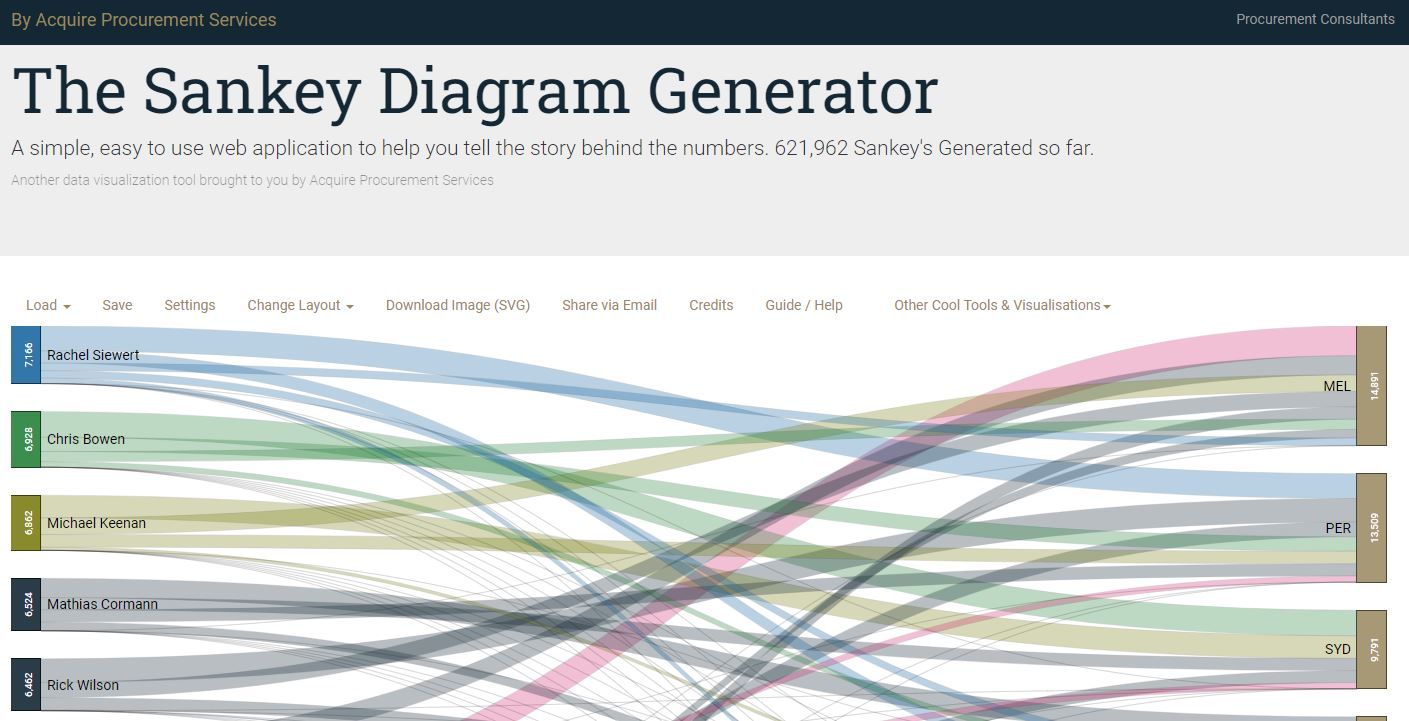

2. Sankey Diagram Generator от Acquire Procurement Services

Этот генератор ориентирован на визуальное редактирование: вы кликаете по узлам и лентам, редактируете связи и цвета прямо на холсте.

Преимущества:

• Интуитивный визуальный интерфейс — удобно для пользователей, которые не любят текстовые форматы.
• Поддержка JSON, CSV и сводных таблиц Excel для импорта.
• Несколько вариантов компоновки и автоматической подгонки расстояний.

Ограничения:

• На очень больших сетях интерфейс может стать перегруженным.

Рекомендация: отличный выбор для команд, которые импортируют данные из CSV/Excel и хотят быстро получить презентабельную диаграмму.

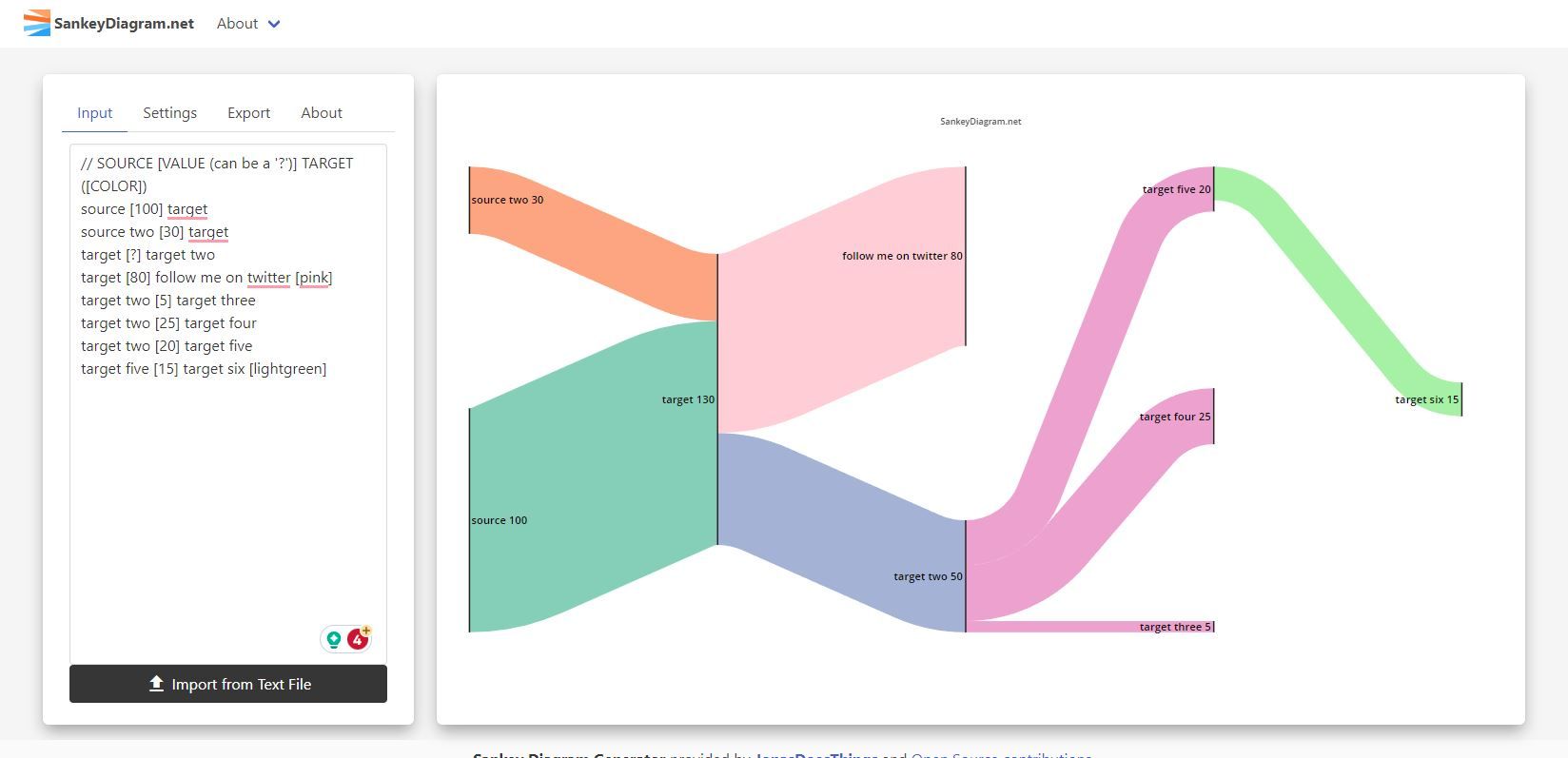

3. SankeyDiagram.net

SankeyDiagram.net делает акцент на автоматизации: при вводе данных многие параметры подбираются сами, что экономит время.

Особенности:

• Быстрое обновление визуализации при редактировании.
• Импорт из текстового файла или копирование данных в текстовое поле.
• Функция анонимизации: заменяет метки и значения случайными, сохраняя структуру потоков — полезно для демонстраций с конфиденциальными данными.

Ограничения:

• Меньше ручных настроек по сравнению с SankeyMATIC.

Рекомендация: если хотите минимизировать ручную настройку и быстро получить понятный результат.

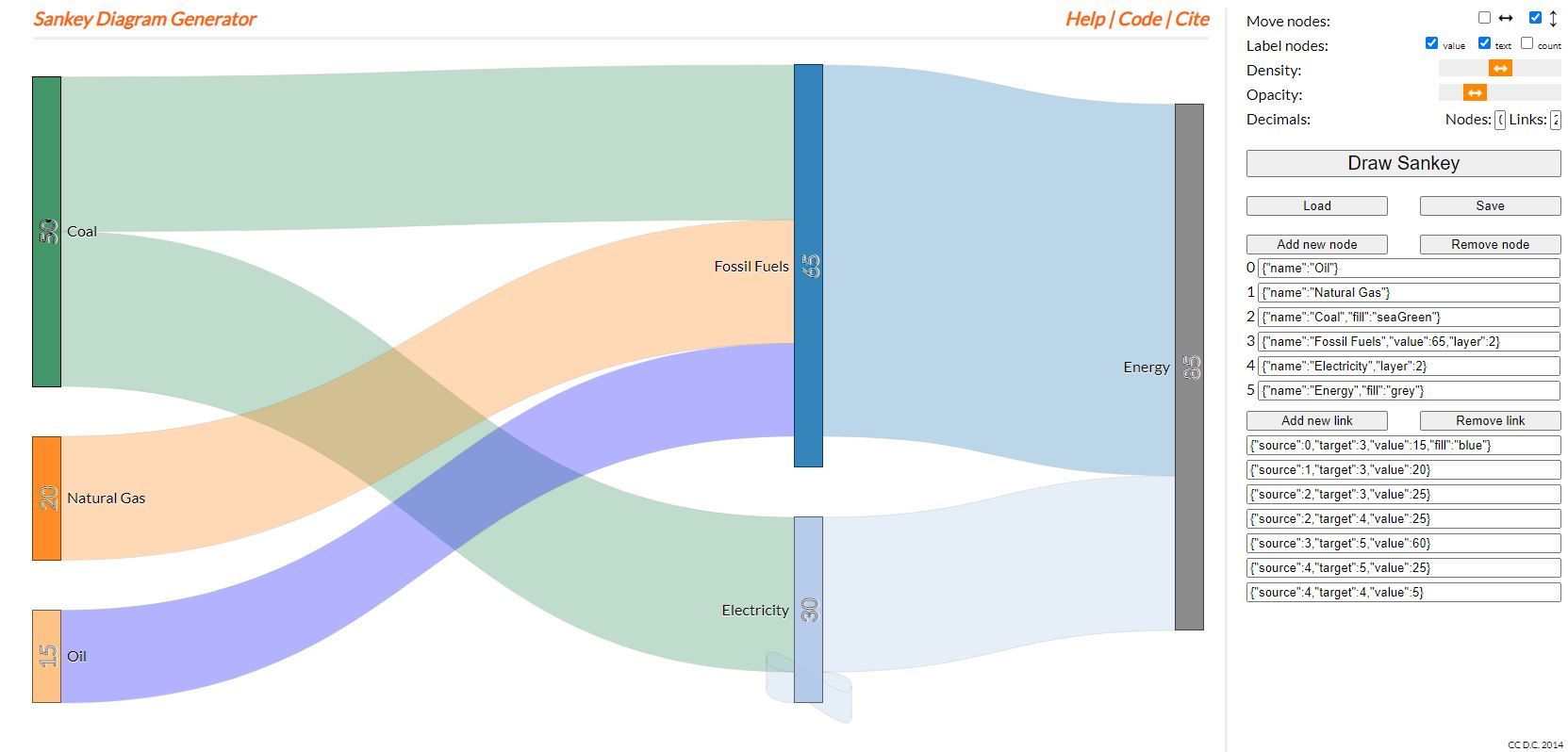

4. Sankey Diagram Generator (веб‑версия с гибкими настройками)

Этот инструмент сочетает визуальный интерфейс и текстовый ввод данных: справа обычно вводятся узлы и связи, слева — холст с результатом.

Преимущества:

• Детальная настройка плотности, прозрачности, отображения значений и текста.
• Поддержка добавления цвета и значений прямо в процессе ввода.

Ограничения:

• Интерфейс и формат данных отличаются от других генераторов — может потребоваться адаптация.

Рекомендация: если нужно тонко настроить презентацию диаграммы перед экспортом.

Для чего подходят диаграммы Санки — практические сценарии

• Анализ семейного или корпоративного бюджета: показать, сколько денег уходит на жильё, питание, транспорт, инвестиции.
• Энергетический аудит: показать потери и преобразования энергии в системе.
• Анализ цепочки поставок: показать потоки материалов между этапами производства.
• Веб‑аналитика: отображать переходы пользователей между группами страниц/воронками.

Важно: диаграммы читаются лучше, когда у вас есть конечные категории и суммируемые потоки. Если данные не суммируются или слишком многомерны, может потребоваться другая визуализация.

Краткая методика: как создать диаграмму Санки (шаг за шагом)

1. Определите цель визуализации: что вы хотите показать и кому.
2. Выделите узлы (источники и приёмники). Узлы — это категории или этапы.
3. Сформируйте связи (links) между узлами с числовыми величинами.
4. Проверьте, что суммарные входы/выходы согласованы при необходимости.
5. Выберите инструмент: текстовый ввод (SankeyMATIC) или визуальный (Acquire, Generator).
6. Задайте цвета и подписи, избавьтесь от лишней детализации.
7. Экспортируйте результат в нужном формате (PNG, SVG) и прокомментируйте выводы.

Кодовый шаблон (формат “узел1 [значение] узел2”) для быстрой вставки:

Зарплата [4000] → Счета [1500]
Зарплата [4000] → Накопления [1000]
Счета [1500] → Коммуналка [400]
Счета [1500] → Продукты [600]
Счета [1500] → Транспорт [500]

(Разные инструменты требуют разного синтаксиса — проверьте образцы в выбранном сервисе.)

Шаблон данных: пример CSV для импорта

Ниже — пример структуры CSV для импорт‑подхода (источник, назначение, значение):

source,target,value
Зарплата,Счета,1500
Зарплата,Накопления,1000
Счета,Коммуналка,400
Счета,Продукты,600
Счета,Транспорт,500

Этот формат поддерживают многие веб‑генераторы, в том числе те, что принимают CSV/JSON.

Когда диаграмма Санки не работает — типичные случаи

• Если данные не суммируются по потокам (например, пересекающиеся измерения без общей меры).
• Когда слишком много узлов и связей: визуализация становится перегруженной и неудобочитаемой.
• Для демонстрации корреляций или распределений по плотности лучше подходят графики рассеяния или гистограммы.
• Если важна временная динамика — часто лучше использовать линейные графики или анимированные диаграммы.

Совет: если диаграмма получается «паутинообразной», упростите модель: сгруппируйте мелкие категории в «Другое» или отобразите только топ‑N потоков.

Альтернативы диаграммам Санки

• Столбчатые/слоистые диаграммы — для сравнений по категориям.
• Графы (network diagrams) — для нелинейных связей без количественной пропорции.
• Воронки — когда важен последовательный отток на этапах.
• Треemap — для представления частей целого в виде вложенных прямоугольников.

Выбор зависит от цели: Санки — отличный выбор для визуализации потоков с сохранением количеств.

Сравнительная матрица инструментов

Чеклист по ролям

Аналитик:

• Собрать и проверить исходные данные (суммы, дубликаты).
• Подготовить CSV/JSON по шаблону.
• Выбрать ключевые категории для отображения.

Менеджер проекта:

• Определить цель диаграммы и целевую аудиторию.
• Утвердить уровень детализации и цветовую схему.
• Проверить итоговую диаграмму на соответствие бизнес‑выводам.

Дизайнер/PR:

• Настроить цвета и подписи для читаемости.
• Подготовить экспорт для печати/онлайн (SVG для масштабирования).
• Добавить легенду и краткий комментарий к диаграмме.

Критерии приёмки

• Все потоки правильно суммируются по узлам (при необходимости).
• Подписи читаемы и не перекрывают важные элементы.
• Цвета контрастны и соответствуют гайдлайну бренда (если применимо).
• Экспортируемый файл сохраняет качество и масштабируемость для отчёта.

Ментальные модели и эвристики

• Правило «топ‑80/20»: сначала покажите 20% потоков, которые дают 80% эффекта.
• Группировка: мелкие категории объединяйте в «Другое», чтобы избежать шума.
• Цвет по смыслу: используйте логичные цвета (расходы — красный/оранжевый; накопления — зелёный).

Глоссарий (1‑строчные определения)

• Узел: категория или этап, между которыми идут потоки.
• Поток (link): связь между узлами, ширина которой отражает величину.
• Анонимизация: замена реальных меток/значений для демонстраций.

Примеры отказа и пути обхода

Сценарий: у вас очень много мелких транзакций — диаграмма перегружена. Решение: агрегируйте транзакции по категориям и показывайте только топ‑10 потоков; детальные данные — в отдельной таблице.

Сценарий: важна временная динамика потоков. Решение: сделайте серию диаграмм Санки по периодам или используйте анимированную временную шкалу.

Безопасность и конфиденциальность

Если диаграмма строится на персональных финансовых или конфиденциальных поставках, используйте анонимизацию перед загрузкой в внешние сервисы. Некоторые инструменты предлагают функцию анонимизации, но лучше подготовить обезличенные данные заранее.

Завершение и рекомендации

Диаграммы Санки — мощный способ сделать потоки данных понятными и наглядными. Для простых задач начните с SankeyMATIC или SankeyDiagram.net; если нужен визуальный и импорт из Excel/CSV — попробуйте генератор от Acquire; для тонкой настройки внешнего вида используйте веб‑вариант с настройками плотности и прозрачности.

Краткий совет: начните с простой диаграммы, проверьте читаемость на аудитории, затем добавляйте детализацию.

Краткая сводка

• Выберите инструмент в зависимости от формата ввода и нужной кастомизации.
• Подготовьте данные в формате source/target/value.
• Анонимизируйте и агрегируйте, чтобы не перегружать визуализацию.

Важно: диаграмма должна помогать принимать решения — не усложняйте её лишними деталями.
